BRANCH 2.0 - Computerzubehör DICOTA - Kostenlose Bedienungsanleitung

Produkttyp	USB 2.0 Hub (Konzentrator)
Marke	DICOTA
Modell	BRANCH 2.0
Schnittstelle	USB 2.0 (kompatibel mit USB 1.1)
Maximale Übertragungsrate	480 Mbit/s
Upstream-Anschluss	1 x USB Typ B
Downstream-Anschlüsse	4 x USB Typ A
LED-Anzeige	1 Betriebs-LED
Stromversorgung	Über externes Netzteil (DC 5V, 2000 mA) oder USB-Bus
Maximaler Strom pro Port	500 mA (im selbstversorgten Modus)
Systemkompatibilität	Windows 98 SE/2000/ME/XP, Mac OS 8.6+
Hauptfunktionen	Plug & Play, automatische Geschwindigkeitserkennung, Überspannungsschutz, Re-Connect-Funktion
Betriebsbedingungen	Temperatur: 0°C bis 55°C; Luftfeuchtigkeit: 20-80 % ohne Kondensation
Zulassungen	CE, FCC
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine flüssigen oder scheuernden Produkte verwenden.
Sicherheit	Nur das mitgelieferte Netzteil verwenden. Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. Bei Gewitter vom Stromnetz trennen.
Ersatzteile und Reparierbarkeit	Der Hub ist nicht vom Benutzer reparierbar. Bei Problemen den Kundendienst kontaktieren. Netzteil und USB-Kabel als Zubehör erhältlich.
Garantie	2 Jahre (siehe Bedingungen unter www.dicota.com)
Lieferumfang	BRANCH 2.0 Hub, USB 2.0 Kabel, Netzteil, Bedienungsanleitung

Häufig gestellte Fragen - BRANCH 2.0 DICOTA

Welche Betriebssysteme sind mit dem BRANCH 2.0 Hub kompatibel?

Der Hub ist kompatibel mit Windows 98 SE/2000/ME/XP und Mac OS 8.6 und höher.

Kann ich USB 1.1-Geräte an diesen Hub anschließen?

Ja, der BRANCH 2.0 ist abwärtskompatibel mit USB 1.1-Geräten. Sie arbeiten mit ihrer nativen Geschwindigkeit (1,5 oder 12 Mbit/s).

Wie viele Geräte können gleichzeitig angeschlossen werden?

Theoretisch können bis zu 127 Geräte über in Reihe geschaltete Hubs angeschlossen werden, aber dieser Hub hat 4 Downstream-Anschlüsse direkt zugänglich.

Benötigt der Hub eine externe Stromversorgung?

Er kann im Bus-Modus (vom Computer gespeist) oder im Selbstversorgungsmodus über das mitgelieferte Netzteil betrieben werden. Für maximale Leistung an jedem Port wird die externe Stromversorgung empfohlen.

Was ist die maximale Übertragungsgeschwindigkeit?

Der BRANCH 2.0 unterstützt Datenraten bis zu 480 Mbit/s unter USB 2.0 und ist kompatibel mit USB 1.1 (12 Mbit/s) und USB 1.0 (1,5 Mbit/s).

Woran erkenne ich, dass der Hub korrekt installiert ist?

Eine LED leuchtet am Hub auf, wenn die Verbindungen korrekt sind und die Stromversorgung vorhanden ist.

Kann ich Geräte ein- und ausstecken, ohne den Computer auszuschalten?

Ja, die Plug & Play-Funktion ermöglicht das gefahrlose Anschließen oder Trennen von Geräten während des Betriebs.

Was tun, wenn ein angeschlossenes Gerät nicht erkannt wird?

Überprüfen Sie zuerst die Verbindungen und die Stromversorgung. Versuchen Sie, das Gerät an einem anderen Port anzuschließen. Stellen Sie sicher, dass die Treiber aktuell sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den DICOTA-Kundendienst.

Schützt der Hub meine Geräte vor Überspannungen?

Ja, der Hub verfügt über einen Überspannungsschutz mit automatischer Wiederherstellung.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Anleitung steht kostenlos zum Download auf notice-facile.com oder auf der offiziellen Website www.dicota.com zur Verfügung.

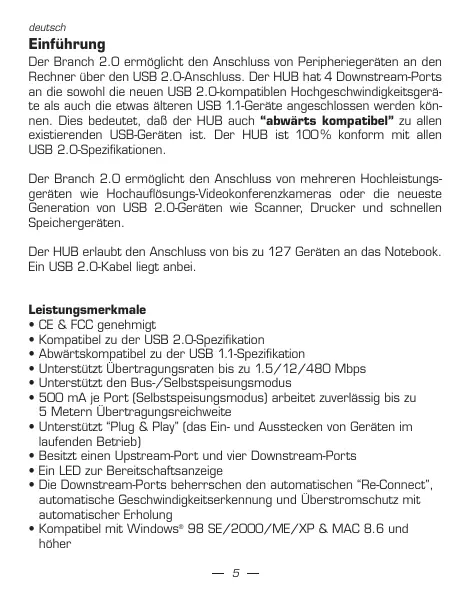

BEDIENUNGSANLEITUNG BRANCH 2.0 DICOTA

Der Branch 2.0 erhögtlich den Anschluss von Peripheriergeräten an den Rechner über den USB 2.0-Anschluss. Der HUB hat 4 Downstream-Ports an die sowohl die neuen USB 2.0-kompatiblen Hochgeschwindigkeitsgeräte als auch die etwas älieren USB 1.1-Geräte angeschlossen werden konnen. Dies bedeutet, daß der HUB auch "abwärts kompatibel" zu allen existierenden USB-Geräten ist. Der HUB ist 100% konform mit allen USB 2.0-Spezifikationen.

Der Branch 2.0 ermondscht den Anschluss von mehreren Hochleistungsgeraten wie Hochauflosungs-Videokonferenzkameras oder die neuste Generation von USB 2.0-Geraten wie Scanner, Drucker und Schnellen Speichergeraten.

Der HUB erlaubt den Anschluss von bis 127 Geräten an das Notebook. Ein USB 2.0-Kabel liegt ante!.

Leistungsmerkmale

• CE & FCC genehmigt
• Kompatibel zu der USB 2.0-Spezifikation
• Abwärtskompatibel zu der USB 1.1-Spezifikation
• Unterstützung Übertragungsratsen bis zu 1.5/12/480 Mbps
• Unterstützung den Bus-/Selbstspeisungsmodus
• 500 mA je Port (Selbstspeisungsmodus) arbeitet zuverlös bis zu 5 Metern Übertragungsreichweite
• Untersprübt: "Plug & Play" (das Ein- und Ausstecken von Geräten im laufenden Betrieb)
• Besitzt einen Upstream-Port und vier Downstream-Ports
• Ein LED zur Bereitschaftsanzeige
  Die Downstream-Ports beherrschen den automatischen "Re-Connect", automatische Geschwindigkeitserkennung und Überstromschutz mit automatischer Erholung
  Kompatibel mit Windows® 98 SE/2000/ME/XP & MAC 8.6 und hohher

Spezifikation

Bus-Schnittstelle	USB 2.0
Übertragungsrate	480/12/1.5 Mbps
Anschlüsse	Upstream-Port - 1 Anschluss Typ B Downstream-Port - 4 Anschlüsse Typ A
LEDs	Eine Netz-LED
Stromversorgung	Eine Mini-DC-Buchse, ein Mininetzteil, +5 V, 2000 mA
Strom	+5 V, 500 mA max. Leistung pro Port
Betriebs- bedingungen	Temperatur von 0℃ bis 55℃ Relative Fechtigkeit 20-80% (ohne Kondensation)

Hardware-Installation

Um die volle USB 2.0-Leistung zu erziellen, installdieren Sieitte den USB 2.0 4-Port HUB korrekt an Ihr Rechner oder an Ihr Notebook.

Schritt 1:

Schlieben Sie das USB 2.0 Kabel an Ihrhem Desktoprechner oder an Ihrem Notebook an.

Schritt 2:

SchlieBen Sie das USB 2.0-Kabel an den HUB.

Schritt 3:

Schlieben Sie die Stromversorgung an die Stromsteckdose.

Schritt 4:

Schlieben Sie den Stecker des Netzteils an den HUB an.

Die LED wird aufleuchten, wenn Sie alle Schritte richtig befolgt haben.

Jetzt können Sie USB 2.0-oder 1.1-Geräte an die Downstream-Ports Ihres HUBs anschließen.

Haftungsausschluss:

Die Angaben in thisem Dokument unterliegen dem Vorbehalt der unangekündigen Änderung. Der Hersteller leistet keine Gewähr, wieder implizit noch explizit, in Bezug auf die Genauiigkeit und Vollständigkeit der Angaben in thisem Dokument und wird auch keinerlei Haftung für entgangenen Gewinn oder sonstige gewerbliche Schäden übernehmen. Dieser Haftungsausschluss umfasst unter anderen spezifische, zufällige, Folge- oder sonstige Schäden. Kein Teil dieser Dokuments darf ohne die ausdrückliche schriftliche Zustimmung des Herstellers in irgendeiner Art und Weise elektronisch oder mechanismisch reproduziert oder übermittelt werden. Dieses Verbot umfasst auch Fotokopien, analoge und digitale Speicherung sowie sonstige Speichersysteme.

Kundenservice:

Sollen Sie ein Problem mit ihrem Branch 2.0 haben, dann setzen Sie sich mit ihrem ortlichen Handlör oder Partner in Verbindung. Ansonsten können Sie uns unter [e-mail] erreichen.

2 Jahre Garantie. Sie finden den vollständigen Text zu unseren Garantiebedingungen im Internet: www.dicota.com.

Alle genannten Software- und Produktmarken sind eingetragene Marken des jeweiligen Markenhabers. Fehler und Irrtumer nicht ausgeschlossen.
