Tipo di prodotto	Hub USB 2.0
Marca	DICOTA
Modello	BRANCH 2.0
Interfaccia	USB 2.0 (compatibile USB 1.1)
Velocità di trasferimento massima	480 Mbit/s
Porta upstream	1 x USB Tipo B
Porte downstream	4 x USB Tipo A
LED indicatore	1 LED di funzionamento
Alimentazione	Tramite alimentatore esterno (DC 5V, 2000 mA) o bus USB
Corrente massima per porta	500 mA (in modalità auto-alimentazione)
Compatibilità di sistema	Windows 98 SE/2000/ME/XP, Mac OS 8.6+
Funzioni principali	Plug & Play, riconoscimento automatico della velocità, protezione contro le sovratensioni, funzione Re-Connect
Condizioni operative	Temperatura: da 0°C a 55°C; Umidità: 20-80% senza condensa
Omologazioni	CE, FCC
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi.
Sicurezza	Utilizzare solo l'alimentatore fornito. Non esporre a umidità o temperature estreme. Scollegare in caso di temporale.
Parti di ricambio e riparabilità	L'hub non è riparabile dall'utente. Contattare il servizio clienti per qualsiasi problema. Alimentatore e cavo USB disponibili come optional.
Garanzia	2 anni (vedere condizioni su www.dicota.com)
Contenuto della confezione	Hub BRANCH 2.0, cavo USB 2.0, alimentatore, manuale d'uso

Domande frequenti - BRANCH 2.0 DICOTA

Quali sistemi operativi sono compatibili con l'hub BRANCH 2.0?

L'hub è compatibile con Windows 98 SE/2000/ME/XP e Mac OS 8.6 e versioni successive.

Posso collegare periferiche USB 1.1 a questo hub?

Sì, il BRANCH 2.0 è retrocompatibile con periferiche USB 1.1. Funzioneranno alla loro velocità nativa (1,5 o 12 Mbit/s).

Quante periferiche possono essere collegate contemporaneamente?

Teoricamente, fino a 127 dispositivi possono essere collegati tramite hub in cascata, ma questo hub ha 4 porte downstream direttamente accessibili.

L'hub necessita di alimentazione esterna?

Può funzionare in modalità bus (alimentato dal computer) o in modalità auto-alimentazione tramite l'alimentatore fornito. Per la massima potenza su ogni porta, si consiglia di utilizzare l'alimentazione esterna.

Qual è la velocità massima di trasferimento?

Il BRANCH 2.0 supporta velocità fino a 480 Mbit/s in USB 2.0 ed è compatibile con le velocità USB 1.1 (12 Mbit/s) e USB 1.0 (1,5 Mbit/s).

Come posso sapere se l'hub è installato correttamente?

Un LED si accende sull'hub quando le connessioni sono corrette e l'alimentazione è presente.

Posso collegare e scollegare le periferiche senza spegnere il computer?

Sì, la funzione Plug & Play consente di collegare o scollegare le periferiche durante il funzionamento senza rischi.

Cosa fare se una periferica collegata non viene riconosciuta?

Verificare prima le connessioni e l'alimentazione. Provare a ricollegare la periferica su un'altra porta. Assicurarsi che i driver siano aggiornati. Se il problema persiste, contattare il servizio clienti DICOTA.

L'hub protegge i miei dispositivi dalle sovratensioni?

Sì, l'hub integra una protezione contro le sovratensioni con recupero automatico.

Dove posso trovare il manuale completo?

Il manuale completo è disponibile per il download gratuito su notice-facile.com o sul sito ufficiale www.dicota.com.

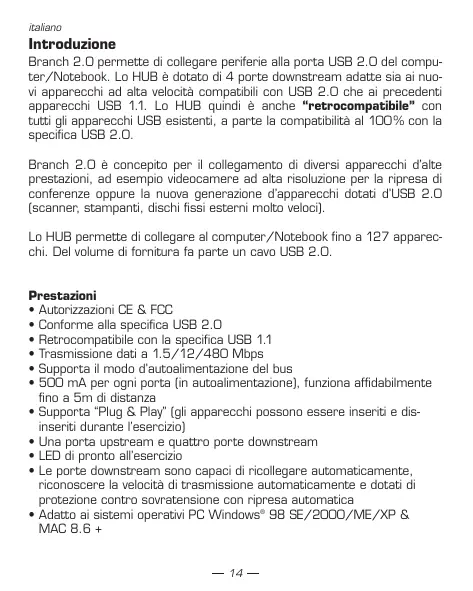

MANUALE UTENTE BRANCH 2.0 DICOTA

Branch 2.0 permette di collegare periferie alla porta USB 2.0 del computer/Notebook. Lo HUB è dotato di 4除去 downstream adatte sulla nuovi apparecchi ad alta velocità compatibili con USB 2.0 che ai precedenti apparentecchi USB 1.1. Lo HUB quindi èanches "retrocompatibile" con tutti gli apparecchi USB esistenti, a parte la compatibilità al 100% con la specifica USB 2.0.

Branch 2.0 è concepito per il collegamento di diversi apparetchi d'alte prestazioni, ad esempio videocamera ed alta risoluzione per la ripresa di conferenze oppure la nuova generatione d'apparetchi dotati d'USB 2.0 (scanner, stampanti, dischi fissi esterni molto veloci).

Lo HUB permette di collegare al computer/Notebook fino a 127 appareci. Del volume di fornitura fa parte un cavo USB 2.0.

Prestazioni

• Autorizzazioni CE & FCC
• Conforme alla specifica USB 2.0
• Retrocompatible con la specifica USB 1.1
• Trasmissione dati a 1.5/12/480 Mbps
• Supporta il modo d'autoalimentazione del bus
• 500 mA per agli porta [in autoalimentazione], funziona affidavitamente sono a 5m di distanza
• Supporta "Plug & Play" (gli apparecchi sono essere inserti e disinserti durante l'esercizio)
• Una porta upstream e quattro porte downstream
  LED di pronto all'esercizio
• Le porte downstream sono capaci di ricollegare automaticamente, riconoscere la velocità di trasmissione automaticamente e dotati di protezione contro sovratensione con ripresa automatica
• Adatto ai sistemi operativi PC Windows® 98 SE/2000/ME/XP & MAC 8.6 +

Specifica

Interfaccia bus	USB 2.0
Velocità ditrasferimento	480/12/1.5 Mbps
Porte	Porta upstream - 1 raccordo tipo BPorta downstream - 4 raccordi tipo A
LEDs	1 LED di rete
Alimentazione	1 presa Mini-DC1 mini-trasformatore,+5 V, 2000 mA
Corrente	+5 V, 500 mA prestazione max./porta
Corrente d'esercizio	Temperatura da 0°C a 55°CUmidità relativa 20-80% (senza condensa)

Installazione dell'hardware

Per usfuriere di tutte la prestazione USB 2.0 lo HUB a 4 porte USB 2.0 dessire essere collegato correttamente al computer o Notebook.

Passo 1:

Collegare il cavo USB 2.0 al computer o Notebook.

Passo 2:

Collegare il cavo USB 2.0 all'HUB.

Passo 3:

Inserire la spina d'alimentazione in una presa di rete.

Passo 4:

Inserire la spina del trasformatore nell'HUB.

Se il collegamento è corretto si accende il LED.

Ora potete collegare i Vostri apparecchi USB 2.0 o 1.1 alle portedownstream dello HUB.

Esclusione della responsabilita:

Il contento del presente documento è soggetti a modifichezza previo avviso. Il produttore dell'apparecchio non机械设备 garanzia implicata o esplicita in merito alla correttezza o alla completeness del presente documento e non si assume in alcun modo una responsabilità per la perdita di utili o altri danni commerciali, ad inclusione ma non limitatamente a danni commerciali specifici, casuali, consequences o di altre tipo. Non è permesso riproduire o trasmettere il presente documento in parte o in tutto, in forma elettronica o meccanica, neanche come fotocopia, registrazione o fileenza l'espresso assenso per iscritto del produttore.

Servizio di assistenza:

Qualora dovessero nascere dificoltà con l'esercizio del loro Branch 2.0, vi preghiamo di mettervi in contatto con il vostro rivenditore o distributore locale. Inoltre potete sempre contattarci tramite info@ dicota.com.

2 anni di garazia Troverete il testo在整个 delle nostre condizioni di garanzia in internet sul site: www.dicota.com.

Tutti i prodotti e la software sopraindicati sono marchi registrati dei rispettivi titolari. Con riserva di errorsi e omissioni.

N1879

13/14
