DSW MICROPRO 4000 - Caisson de basses POLK AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif
Caractéristiques techniques principales	Technologie de basses profondes, haut-parleur de 10 pouces, amplification numérique
Alimentation électrique	220-240V, 50/60Hz
Dimensions approximatives	36.8 x 36.8 x 36.8 cm
Poids	15.9 kg
Compatibilités	Compatible avec la plupart des systèmes home cinéma et stéréo
Puissance	300 watts (pic), 150 watts (RMS)
Fonctions principales	Réglage de la fréquence de coupure, phase inversée, entrée RCA et LFE
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour les réparations
Sécurité	Ne pas exposer à l'humidité, éviter les surcharges électriques
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - DSW MICROPRO 4000 POLK AUDIO

Pourquoi mon Polk Audio DSW MicroPro 4000 ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché au subwoofer et à la prise murale. Assurez-vous également que la prise fonctionne en testant un autre appareil.

Comment régler le niveau de volume de mon Polk Audio DSW MicroPro 4000 ?

Utilisez le bouton de volume situé sur le panneau arrière du subwoofer pour ajuster le niveau selon vos préférences.

Pourquoi je n'entends pas de son provenant de mon Polk Audio DSW MicroPro 4000 ?

Assurez-vous que le subwoofer est correctement connecté à votre système audio. Vérifiez également que le niveau de volume est adéquat et que les connexions audio sont sécurisées.

Quels types de câbles dois-je utiliser pour connecter mon Polk Audio DSW MicroPro 4000 ?

Utilisez des câbles RCA pour la connexion aux sorties de votre récepteur ou amplificateur. Vous pouvez également utiliser des câbles de haut-parleur pour des connexions directes.

Comment régler la fréquence de coupure sur mon Polk Audio DSW MicroPro 4000 ?

Utilisez le bouton de fréquence de coupure sur le panneau arrière du subwoofer pour ajuster la fréquence selon vos préférences d'écoute. Il est généralement recommandé de régler cette fréquence entre 80 et 120 Hz.

Le subwoofer émet un bruit de grésillement, que dois-je faire ?

Vérifiez toutes les connexions audio et d'alimentation pour vous assurer qu'elles sont sécurisées. Évitez également de placer le subwoofer près d'autres appareils électroniques qui pourraient causer des interférences.

Puis-je utiliser le Polk Audio DSW MicroPro 4000 avec un téléviseur ?

Oui, vous pouvez connecter le subwoofer à votre téléviseur via un récepteur audio/vidéo qui prend en charge les sorties de subwoofer.

Comment savoir si mon Polk Audio DSW MicroPro 4000 est en mode veille ?

Le voyant LED sur le panneau avant s'allume en vert lorsque le subwoofer est actif et passe au rouge lorsqu'il est en mode veille. Si le voyant est rouge, le subwoofer ne reçoit pas de signal.

Comment effectuer un réinitialisation du Polk Audio DSW MicroPro 4000 ?

Débranchez le subwoofer de la prise électrique, attendez environ 30 secondes, puis rebranchez-le. Cela réinitialisera le système.

MODE D'EMPLOI DSW MICROPRO 4000 POLK AUDIO

Le symbole de l'éclair dans un triangle équilatéral indique la présence d'une tension dangereuse non isolée suffisamment élevée pour constituer un risque de choc électrique.

Le point d'exclamation dans un triangle équilatéral indique que le manuel de l'utiliser de l'appelé content d'importantes instructions concernant son opération et son entretien.

Avertissement

AFIN DE LIMITER LE RISOUE D'INCENDIE OU DE CHOC ECTRIQUE, NE PAS EXPOSER CET APPAREL A LA PLUIE OU A L'HUMIDTE.

Attention

POUR PREVENIR LES CHOCS ELECTRIQUES, INSERZÉA FOND LA LAME LARGE DE LA FICHE DANS LA FENTE LARGE DE LA PRISÉ DE COURANT.

1. Lire les instructions générales.
2. Conserver ces instructions.
3. Respecter tous les avertissements.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil à proximité de l'eau
6. Nettoyer avec un chiffon sec uniquement.
7. Ne pas obstruer les ouïes de ventilation. Installer conformément aux instructions du fabricant.
8. Ne pas installer à proximité de sources de chaleur telles que radiateurs, grilles de chauffage, cuisinières ou autres appareils dégageant de la chaleur (notamment les amplificateurs).
9. Ne pas neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large et la troisième broche sont prévues pour la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans votre prise de courant, demander à un électricien de remplacer cette prise désuette.
10. Protégez le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrasé, en particulier près des fiches, des blocs multiprises et de son point de sortie de l'appareil.
11. Utiliser uniquement les accessoires préconisés par le fabricant.
12. Utiliser exclusivement avec le chariot, le support, le trépied, la console ou le bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
13. Débrancher cet appareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
14. Tout entretien doit être confié à un technicien qualifié. En cas de dommages, il faut faire réparer l'appareil, par exemple si la fiche ou le cordon d'alimentation a été endommagé, si un liquide a été renversé ou si un objet a pénétré à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.
15. AVERTISSEMENT: Pour réduire les risques d'incendie et de choc électrique, ne pas exposer cet appareil à la pluie ni à l'humidité, et ne pas poser dessus de récipient contenant de liquide, tel qu'un vase.
16. Pour isoler complètement cet équipement du secteur, débrancher son cordon d'alimentation de la prise de courant.
17. La fiche principale du cordon d'alimentation doit demeurer facile d'accès.

Les haut-parleurs et subwoofer Polk Audio sont capables de générer des niveaux de pression sonore extrêmement élevés pouvant causer des dommages auditifs graves ou permanents. Polk Audio Inc. ne peut être tenue responsable de perte d'ouïe, de blessure ou de dommages matériels causés par l'usage abusif de ses produits.

Tenez compte des recommandations suivantes et faites preuve de discernement lorsque vous contrôlez le volume:

• Limitez l'exposition prolongée à des niveaux sonores excédant 85 décibels (dB).
• Vous tenez de connaître les lois locales régissant le volume sonore toléré. Pour plus d'informations sur les niveaux sécuritaires de pression sonore visitez: www.polkaudio.com/education/article/SPL/. Ou réferez-vous aux normes de la OSHA (Occupational Health and Safety Administration) à l'adresse web: http://www.osha.gov/dts/ofa/otm/noise/standards_more.html.

Avertissement: Ce subwoofer est lourd. Soyez prudent lorsque vous le déballez.

Faites l'inventaire

1 subwoofer 1 microphone (modèles dsw) 1 télécommande 1 manuel de l'utilisateur 1 cordon d'alimentation 1 carte d'enregistrement

Inspectez votre subwoofer avec soin. Si vous constatez des dommages ou l'absence de pièces, contactez votre revendeur Polk Audio. Conservez la boîte et l'emballage—ils assureront la meilleure protection de votre subwoofer lors de transit éventuel. Conservez le sac en tissu qui protège votre subwoofer lors d'expédition. Il est idéal pour nettoyer la surface de l'enceinte.

Le système comprend un cordon d'alimentation amovible emballé séparément. Insérez la fiche fémelle du cordon dans la prise mâle située sur le panneau de l'amplificateur et branchez la fiche mâle polarisée dans une prise de courant CA (ou dans un bloc à prises multiples) en respectant les consignes de sécurité imprimées au verso de la page couverture de ce manuel. Il est déconseillé de brancher le cordon d'alimentation dans la prise CA commutée de votre récepteur.

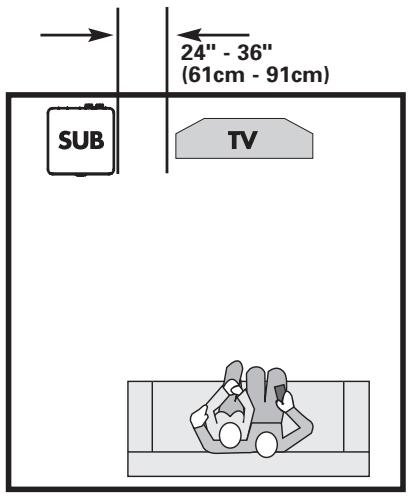

Votre subwoofer «DSWmicroPRO Series» doit être placé à une distance minimum de tout écran vidéo cathodique pour éviter la distorsion vidéo causée par l'interférence magnétique (les écrans LCD, DLP et à plasma ne sont pas affectés par les champs magnétiques). Allouez au moins 61cm (24") entre le subwoofer et tout téléviseur à écran cathodique. Si vous constatez de la distorsion ou de la décoloration vidéo, éloignez immédiatement votre subwoofer du téléviseur.

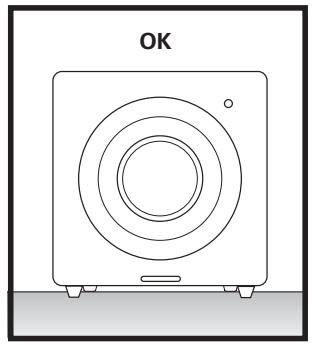

Le subwoofer doit toujours être installé debout sur ses pieds.

Si possible, ne le placez pas à proximité d'une porte ouverte.

Le dispositif «Polk Room Optimizer (PRO MC)» (voir page 13) vous permet de placer votre subwoofer n'importe où dans la pièce sans compromettre sa performance.

Le dispositif «PRO» corrige la réponse de votre subwoofer selon son emplacement dans la pièce. Sélectionnez l'un des quatre boutons de la télécommande pour programmer où vous avez placé votre subwoofer dans la pièce. Pour plus de détails, voir la rubrique «Polk Room Optimizer» à la page 13 de ce manuel.

La technologie AUTOPRO™ pallie les effets de résonnance de la pièce qui pourrait déterminer la qualité sonore des graves. Branchez tout simplement le microphone fourni (modèles DSWmicroPRO 2000/3000/4000) dans la prise «MIC IN» du panneau arrière, placez le microphone à votre lieu d'écoute préféré (à la hauteur des oreilles) puis appuyez sur la touche «ROOM» de la télécommande. Pour plus d'informations, consultez la rubrique «AUTOPRO» à la page 7 de ce manuel.

Pieds réglables

Les subwoofer DSWmicroPro Series sont dotés de pieds réglables.

Vous pouvez régler la hauteur de chaque pied en le vissant ou le dévissant selon la surface du plancher.

(Hauteur avec pieds de caoutchou en place)

DSWmicroPRO1000: 11" (28cm) L x 13" (33cm) P x 12 1/2" (32cm) H

DSWmicroPRO2000: (28cm) L x 13" (33cm) P x 12 1/2" (32cm) H

Pour plus d'informations sur le placement d'un subwoofer, visitez: http://www.polkaudio.com/education/article.php? id=20.

NOTE: Les subwoofers de la série DSWmicroPRO émettent de très basses fréquences. Ne placez pas d'objet sur un subwoofer car les vibrations pourraient en provoquer la chute.

Interrupteur bitension

Les subwoofers «DSWmicroPro Series» sont dotés d'un commutateur bitension. Assurez-vous de connaître et de sélectionner la tension utilisée dans votre pays.

AVERTISSEMENT: La tension appropriée à votre pays a été prérégée à l'usine. Utilisez uniquement la tension spécifiée pour votre pays. Un mauvais réglage de tension pourrait endommager leur subwoofer. Si vous deviez changer la tension, vérifiez attentivement la valeur du fusible—et, si nécessaire, remplacez le fusible par un fusible d'une valeur correspondant à la tension que vous avez.

Interrupteur CA principal

Mise sous/hors tension via l'interrupteur «AC MAIN»

Interrupteur CA à 3 positions «POWER

Votre subwoofer DSWmicroPro Series est doté d'un interrupteur CA à 3 positions qui vous permet de choisir son mode d'opération:

12V (DSW2000/dsw3000/dsw4000)

Lorsque l'interrupteur est dans cette position, votre subwoofer ne se met sous tension que lorsqu'un signal 12V est envoyé à l'entrée «12 VOLT TRIG» située à l'arrière de l'amplificateur ou lorsque l'utilisateur appuie sur la touche «POWER» de la télécommande. Une fois sous tension, le subwoofer demeure sous tension même s'il n'y ne reçoit pas de signal audio.

Note: DSW1000: Pour allumer/éteindre le subwoofer à l'aide de la télécommande, réglez l'interrupteur à la position «REMOTE». Le DSW1000 n'est pas doté de circuit à déclenchement 12V.

AUDIO SENSE

Lorsque l'interrupteur est dans cette position, le subwoofer s'allume automatiquement dès qu'il reçoit un signal audio et la DEL située à l'arrière du subwoofer devient verte. Le subwoofer peut également être allumé ou éteint au moyen de la télécommande.

Nous recommandons cette position si votre subwoofer est toujours branché dans une prise de courant active. Le subwoofer se met en mode «D'ATTENTE» après 15 minutes d'absence de signal et la DEL devient jaune.

En service (sous tension)

Lorsque l'interrupteur est dans cette position, le subwoofer est toujours allumé et actif. La DEL située à l'arrière est verte. Cette position est recommandée lorsque le subwoofer est branché dans une prise de courant commutée. La télécommande ne peut pas être utilisée pour éteindre le subwoofer.

Note: Il est recommandé de débrancher votre subwoofer ou de mettre l'interrupteur «AC MAIN» à «OFF» lors de périodes de non utilisation prolongées, comme les vacances.

Couleurs de la DEL selon le mode d'activité:

Verte : Allumé et actif

OPTION #1 Récepteurs dotés d'une sortie «SUB OUT»—la méthode de connexion la plus courante pour récepteurs Dolby Digital et DTS.

• Raccordez seul un câble RCA mono de la sortie «SUB OUT» de votre récepteur à l'entrée «LFE» du subwoofer. Cette méthode de connexion contourne le filtré interne du subwoofer et utilise le filtré passe-bas intégré au récepteur. Ne faites aucune autre connexion de signal. Ne raccordez pas le subwoofer avec du fil de haut-parleur.
• Raccordez toutes les autres enceintes directement au récepteur. Réglez les contrôles d'enceintes (speakers) de votre récepteur comme suit:

• Selon la capacité de reproduction des graves de vos enceintes avant, réglez la fréquence de séparation (crossover frequency) à 80Hz pour les colonnes et les enceintes d'étagère (woofer de 13,3 cm (5 1/4") de diamètre ou plus) et à 100-120Hz pour des enceintes satellites. Consultez le manuel d'utilisation de votre récepteur pour plus de détails.

OPTION #2 Récepteur 2 canaux ou «Dolby PRO Logic®» sans sortie «SUB OUT» Utilisez du câble de haut-parleur à deux conducteurs de calibre 16 ou plus gros. Consultez votre revendeur Polk pour des conseils en matière de câblage.

Note: n'utilisez pas les entrées de ligne ou «LFE» avec cette option.

• Raccordez les sorties haut-parleur gauche et droite de votre récepteur aux entrées «SPEAKER IN» de votre subwoofer avec du câble de haut-parleur. (Voir la rubrique «Connexions des câbles de haut-parleur» pour des instructions détaillées.)
• Raccordez les enceintes avant gauche et droite directement aux sorties haut-parleurs «LEFT-RIGHT» de votre récepteur avec du cable de haut-parleur.
• Raccordez l'enceinte du canal central directement à la sortie du canal central (CENTER CHANNEL) de votre récepteur. (Non illustré)
• Raccordez les enceintes arrière-ambiophoniques directement aux sorties des canaux arrière ou ambiophoniques (REAR - SURROUND) de votre récepteur. (Non illustré)
• Réglage de la configuration des haut-parleurs du récepteur: Raccordez les enceintes arrière-ambiophoniques directement aux sorties des canaux arrière ou ambiophoniques (REAR - SURROUND) de votre récepteur. (Non illustré)

Enceintes avant = «LARGE»

Enceintes centrale et ambiophoniques = «SMALL»

Subwoofer = «OFF» ou «NO»

Connexions des câbles de haut-parleur

Il y a deux paires de bornes d'entrée haut-parleur «SPEAKER IN» à l’arrière du subwoofer. Chaque paire a une borne rouge (+) et une borne noire (-). Assurez-vous de bien raccorder le fil provenant de la borne rouge (+) de votre récepteur à la borne rouge (+) de votre subwoofer et le fil provenant de la borne noire (-) de votre récepteur à la borne noire (-) de votre subwoofer. Les conducteurs de la plupart des câbles pour haut-parleur sont codés (couleur, forme, nervure ou symboles) pour faciliter leur identification.

Retirez 12mm (1/2 po) d'isolation de chaque conducteur aux deux bouts du câble pour exposer les brins métalliques. Tordez les brins de chaque conducteur pour former deux torons non éraillés (à chaque bout).

Dévissez de plusieurs tours les écrous hexagonaux des bornes. Insérez les fils dénudés dans le trou des bornes appropriées. Assurez-vous que les fils dénudés ne se touchent pas car ceci pourrait provoquer un court-circuit et l'amplificateur pourrait alors disjoncter ou mal fonctionner. Une fois les câbles insérés dans les bornes, resserrez fermement les écrous.

Note: Si votre subwoofer ne semble pas générer assez de graves, il est probable que la polarité des conducteurs d'un des câbles de haut-parleur soit inversée. Assurez-vous que la polarité de tous les conducteurs soit bien respectée.

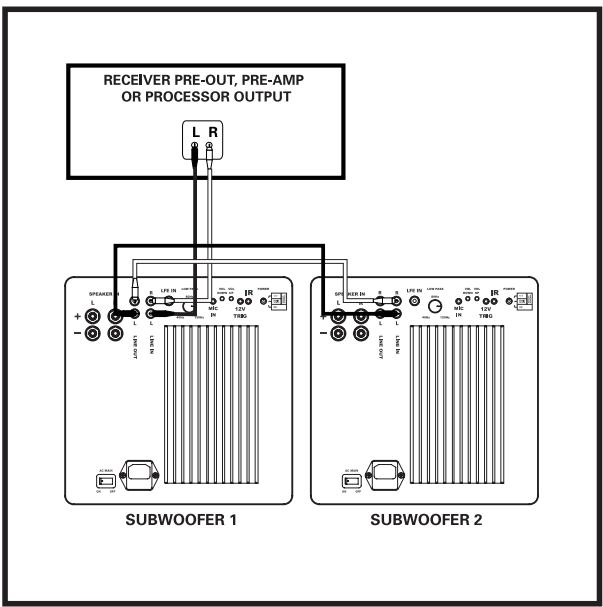

OPTION #3 connexion de subwoofers multiples.

• Connectez les sorties gauche et droite du préamplificateur aux entrées de ligne gauche et droite «LINE IN» du subwoofer 1. Ne faites aucune connexion aux entrées «SPEAKER IN.»
• Connectez les sorties gauche et droite «LINE OUT» du subwoofer 1 aux entrées de ligne gauche et droite «LINE IN» du subwoofer 2. Ne faites aucune connexion aux entrées «SPEAKER IN.»
• Exécutez la fonction «AutoPRO» (Room Correction) pour chaque subwoofer installé dans votre zone d'écoute.

Réglez précisément chaque subwoofer tel qu'indiqué à la page 14.

Réglage de votre subwoofer

Note: Lorsque vous installez votre subwoofer pour la première fois, il est normal d'essayer plusieurs réglages avant d'obtenir l'équilibre sonore qui vous satisfait.

N'oubliez pas de mettre l'interrupteur principal «AC MAIN» à la position «ON.»

POLK ROOM optimizer (PROTM)

L'emplacement de votre subwoofer affecte sa réponse. Les subwoofers «DSWmicroPRO Series» sont dotés de la technologie «Polk Room Optimizer (PRO)»—quatre boutons offrant des corrections de fréquences préréglées qui maximisent la performance de votre subwoofer selon son emplacement dans la pièce : «cabinet» (meuble), «corner» (coin), «mid-wall» (mi-mur) et «mid-room» (milieu de la pièce).

La réponse d'un subwoofer conventionnel est affectée par son emplacement dans une pièce. La technologie «Polk Room Optimizer (PRO)» vous permet de placer votre subwoofer «DSWPRO Series» n'importe où dans la pièce. Préprogrammée pour les quatre endroits où les subwoofers sont le plus souvent placés, «PRO» maximise la performance de votre subwoofer en palliant les irrégularités acoustiques occasionnées par l'endroit où il est placé.

Vous n'avez qu'à décider où vous désirez placer votre subwoofer puis sélectionner le bouton correspondant sur la télécommande.

Autopro correction de la résonnance de la piece (DSW2000/3000/4000 seulement)

Tandis que «PRO» pallie l'effet de proximité sur la performance du subwoofer, «AUTOPRO» utilise une technologie dynamique novatrice pour corriger les effets de résonnance de la pièce. La résonnance excessive d'une pièce peut dégrader la qualité, la dynamique et la précision des graves. «AUTOPRO» corrige ces aberrations sonores spécifiques aux endroits où vous préférez vous asseoir régulièrement.

La procédure de configuration suivante s'applique aux modèles DSWmicroPRO 2000/3000/4000. Vous devez répéter la procédure pour chaque subwoofer que vous désirez configurer.

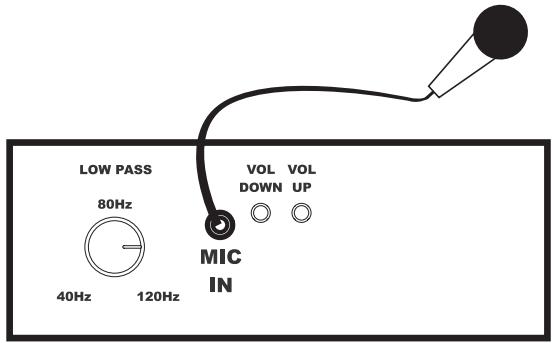

1. Branchez le microphone dans la prise «MIC IN» du subwoofer.
2. Placez le microphone à votre endroit d'écoute préféré—autant que possible à la hauteur des oreilles.
3. Appuyez sur la touche «ROOM» de la télécommande jusqu'à ce que vous entendiez une série de tonalités. Les tonalités dureront de 30 à 120 secondes. AVERTISSEMENT: Ces tonalités sont fortes!
4. Si vous désirez désactiver «AUTOPRO» durant la série des tonalités (p. ex. si le micro a été déplacé), appuyez à nouveau sur la touche «ROOM.»
5. La procédure est complétée, retirez le microphone.

Note: Si vous déplacez votre subwoofer ou changez de position d'écoute, vous devez répéter la méthode pour assurer une performance optimale.

Réglage initial

Votre subwoofer vous offre plusieurs options de réglage. Voici le réglage initial:

• Phase: 0 Volume: 50% (20 sur une échelle de 0 à 40)
• Réglage PRO MC : «MID-ROOM»

Le réglage idéal dépend de vos composants électroniques, de l'emplacement de votre subwoofer et de vos préférences. Après vous être familiarisé avec les diverses options de réglage et leurs effets, essayez différentes combinaisons jusqu'à ce que vous obtieniez l'équilibre acoustique qui vous satisfait. Vous trouverez un article informatif sur le réglage et le placement des subwoofers («Subwoofer Positioning and Adjustment») dans la section «SET UP» du site: http://www.polkaudio.com/education/article.php? id=19

Réglage précis de votre subwoofer

• «VOLUME» Réglez le volume du subwoofer à l'oreille en écoutant une variété de CD et de sources vidéo. Recherche des graves puissants et profonds mais sans résonance indue.
• «LOW PASS» (filtre passe-bas) Ce contrôle, situé sur le panneau arrière de l'amplificateur, détermine la gamme de fréquences reproduites par le subwoofer. Lorsque vous utilisez des petites enceintes, la portée supérieure du contrôle donnera généralement de meilleurs résultats ; avec de plus grosses enceintes, c'est la portée inférieure qui donnera les meilleurs résultats — mais fiez-vous toujours à vos oreilles. Si les voix masculines semblent trop «minces», montez ce contrôle jusqu'à ce que les voix soient naturelles et chaudes mais sans ronfler. Si les voix masculines semblent trop grasses, baissez ce contrôle jusqu'à ce que le son devienne naturel et bien équilibré.

NOTE : ce contrôle ne fonctionne pas lorsque le subwoofer est connecté selon l'option #1.

• «PHASE» (0^, 90^, 180^) et : Ce contrôle à 4 touches permet au subwoofer de s'intégrer harmonieusement à vos enceintes principales. Asseyez-vous à votre endroit d'écoute préféré et faites jouer de la musique (pas un film) contenant une ligne de basse rythmique continue, comme du jazz ou du «country.» Écoutez attentionnément et tentez de déterminer à chaque fréquence les graves du subwoofer s'entrecroisant avec les graves de vos enceintes principales. C'est le point de croisement de fréquences—qui devrait toujours être sous les fréquences inférieures d'une voix masculine. Utilisant la télécommande, déterminez quel touche «PHASE» donne le meilleur équilibre entre le subwoofer et les enceintes principales. Si vous ne percevez aucune différence entre les quatre touches de phase, sélectionnez la touche «0.»

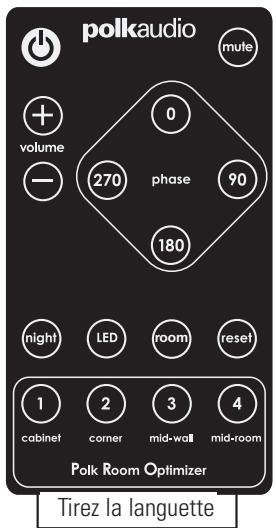

TELECOMMANDE DSWmicroPRO

Les subwoofers «DSWmicroPRO Series» sont livrés avec une télécommande de la taille d'une carte de crédit. Toutes les commandes sont envoyées au subwoofer par infrarouge (IR). Le récepteur «IR» est situé sur le devant du subwoofer.

Les fonctions de la télécommande :

• «Power» (Interrupteur) Volume
• Contrôle «PHASE» à 4 touches (0°, 90°, 180° et 270°)
• Prééglages à 4 boutons «Polk Room Optimizer (PROMC)
• «Mute» (Sourdine)
• «Night» Cette fonction vous permet d'entendre des graves détaillés à volume réduit. Par exemple, si le volume est à 30 et que vous appuyez sur «night» le volume sera réduit de 50%, donc à 15. Appuyer sur «night» une seconde fois rétablit le volume original. Appuyer sur «volume +» (ou «volume -») annule la fonction «night» et augmente (ou diminue) normalement le volume. Lorsque le subwoofer est en mode «night», la DEL luit à intensité réduite.
• «Reset» Pour rétablir les paramètres prééglés en usine, enfoncez cette touche pour 2 secondes.
• «LED» ou éteint la DEL. L'amplificateur demeure en mode actif.
• «Room» lance «AutoPRO.» Appuyez sur la touche «ROOM» jusqu'à ce que les tonalités débutent. Pour annuler AutoPRO, appuyez de nouveau sur la touche «ROOM» jusqu'à ce que les tonalités cessent.

Important: Pour activer initialement la télécommande, retirez la languette de plastique (pull tab).

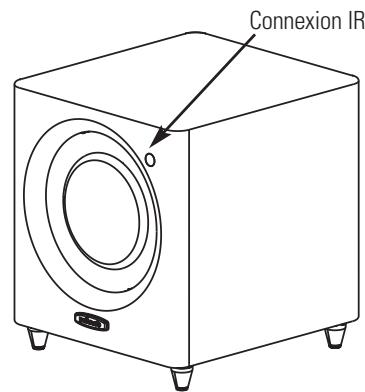

Connexion IR (DSW2000/dsw3000/dsw4000)

La prise «IR» (1/8") située sur le panneau arrière du subwoofer vous permet de placer le subwoofer à un endroit où son capteur IR intégré n'est pas à portée optique de la télécommande. La connexion d'un répéteur IR à portée optique (disponible chez un spécialiste audio-video) vous permet de contrôler le subwoofer sans que ce dernier soit visible.

VOYANT BLEUE Clignotant

Il y a une DEL bleue située derrière le logo de votre subwoofer. Cette DEL bleue clignote à chaque fois que vous appuyez sur une touche de la télécommande du subwoofer. Elle clignote pour vous faire savoir que le subwoofer a bien reçu la commande et qu’il lance la fonction que vous avez sélectionnée. Le tableau suivant décrit la fonction de chaque touche et comment la DEL vous le communique:

«Power» DEL allumée = sous tension. DEL éteinte = hors tension (Appuyer sur la touche «LED» de la télécommande éteint également la DEL.) «Volume» La DEL clignote un code indiquant le volume de 0 à 40. (P. ex. si le volume est à 28, la DEL clignotera longuement deux fois puis rapidement 8 fois.) Consultez le tableau. «Mute» La DEL clignote lentement lorsque «mute» est sélectionné. «Phase» —1 cling; —2 cling; —3 cling; —4 cling. «Night» La DEL luit à intensité réduite; le volume est réduit de 50%. PRO Cabinet—1 cling; Corner—2 cling; Mid-wall—3 cling; Mid-room—4 cling. Reset (Réinitialisation) DEL—5 cling. «LED» Allume/éteint la DEL. L'amplificateur demeure actif. «Room» La DEL clignote continuellement durant l'opération de «AutoPRO.»

Réglage du volume

Voyant DEL Bleu
«Volume»	Cling. longs	Cling. courts
40	4	0
39	3	9
38	3	8
37	3	7
36	3	6
35	3	5
34	3	4
33	3	3
32	3	2
31	3	1
30	3	0
29	2	9
28	2	8
27	2	7
26	2	6
25	2	5
24	2	4
23	2	3
22	2	2
21	2	1
20	2	0
19	1	9
18	1	8
17	1	7
16	1	6
15	1	5
14	1	4
13	1	3
12	1	2
11	1	1
10	1	0
9	0	9
8	0	8
7	0	7
6	0	6
5	0	5
4	0	4
3	0	3
2	0	2
1	0	1
0 «Mute» (Sourdine)	Cling. lent	—

GUIDE DE DEPANNAGE

Le subwoofer n'émet aucun son.	Connexion «SUB OUT» à «LFE»: assurez-vous que votre récepteur est réglé à «Subwoofer=YES.» Connexion par cable de haut-parleur: Vérifiez la polarité des conducteurs.
Le subwoofer fonctionne mal.	Réglez le volume, le filtré «low pass» (passe-bas) et les régles «Phase» et «PRO.» Régétez la procédure AUTOPRO «room») ou appuyez sur «reset.»
Le subwoofer ronfle.	Interférence possible du «cable» du téléviseur. Déconnectez le «cable» pour voir si le ronflement cessée. Un ronflement de très bas niveau est normal.
Le subwoofer ne s'allume pas.	L'interrupteur «AC MAIN» est-il à «ON'? Vérifiez la prise de courant. Débranchez le subwoofer et vérifie le fusible—il est situé sous la prise du cordon d'alimentation; son type et sa valeur sont indiqués à côte du porte-fusible.
La télécommande ne fonctionne pas.	Retirez la languette de plastique pour activer la pile de la télécommande—ou remplacez la pile. Assurez-vous que le capteur IR n'est pas obstrué.
La DEL d'alimentation est rouge.	Éteignez le subwoofer (interrupteur à «OFF», Débranchez le subwoofer pour 2 minutes, puis rebranche-ile. Rallumez le subwoofer (interrupteur à «ON').
Le subwoofer ne répond pas correctement à la télécommande. Il semble «gelé.»	Éteignez le subwoofer (interrupteur à «OFF», Débranchez le subwoofer 2 minutes, puis rebranche-ile. Rallumez le subwoofer(interrupteur à «ON').

Service ou assistance technique

Si, après avoir suivi toutes les instructions, vous éprouvez toujours des difficultés, vérifiez de nouveau tous les raccords et connexions. Si vous en concluez que le problème est relié au subwoofer, communiquez avec votre revendeur Polk Audio ou contactez le Service à la Clientèle de Polk Audio au 1-800-377-7655 (Canada ou É.-U. seulement), du lundi au vendredi, de 9h00 à 18h00, HNE. À l'extérieur des É. U. et du Canada, composez le: 410-358-3600.

Vous pouvez également nous contacter par courriel: [e-mail].

Pour de l'information plus détaillée sur la connexion des enceintes et des mises à jour de nos manuels, visitez: http://www.polkaudio.com.

La fiche technique et les spécifications sont disponibles en ligne.

Visitez: www.polkaudio.com.

VALEURS NOMINALES

Modèle	Poids à l'expédition	Valeur nominale
DSWmicroPRO1000	38.2 lbs	1200 W
	17.327 kg
DSWmicroPRO2000	38.2 lbs	1200 W
	17.327 kg
DSWmicroPRO3000	48.2 lbs	1200 W
	21.863 kg
DSWmicroPRO4000	61.9 lbs	1200 W
	28.077 kg

La garantie de Polk Audio, Inc., n'est valide que pour l'acheteur au détail original. La garantie sera automatiquement annulée avant sa date d'expiration spécifique si l'acheteur original vend ou transfère le produit à tout autre partie.

Polk Audio, Inc., garantit - à l'acheteur au détail original seulement - que le ou les HAUT-PARLEUR(S), COMPOSANTE(S) DE FILTRE PASSIF et CAISSON(S) de ce produit Polk Audio seront exemptes de tout défaut attribuable aux pièces d'origine et à la main-d'œuvre pour une période de cinq (5) ans à partir de la date de l'achat au détail original chez un revendeur agréé Polk Audio. En outre, Polk Audio, Inc., garantit - à l'acheteur au détail original seulement - que TOUT AMPLIFICATEUR OU TOUT AUTRE COMPOSANTE ÉLECTRONIQUE qui pourrait faire partie ce produit Polk Audio sera exempt de tout défaut attribuable aux pièces d'origine et à la main-d'œuvre pour une période de trois (3) ans à partir de la date de l'achat au détail original chez un revendeur agréé Polk Audio.

Pour permettre à Polk Audio de vous offrir le meilleur service de garantie possible, veuillez enregistrer votre nouveau produit en ligne à l'adresse web www.polkaudio.com/registration - ou contactez le Service à la Clientèle de Polk au 800-377-7655 aux États-Unis et au Canada (à l'extérieur des E. U. : 410-358-3600) dans les dix (10) jours suivant la date de l'achat original. Assurez-vous de conserver votre reçu d'achat original.

Les produits défectueux doivent être expédiés, avec une preuve d'achat, francs de port et assurés, au revendeur/agréé Polk Audio de qui vous avez acheté le produit, ou à l'usine Polk Audio, 2550 Britannia Boulevard, Suite A, San Diego, California 92154.

Les produits doivent être expédiés dans leur carton d'expédition original ou dans un contenant équivalent. La propriété doit assumer tout risque de perte ou de dommage en transit.

Si, suite à l'examen du produit à l'usine Polk ou chez le marchand agréé Polk Audio, il est déterminé que la défectuosité est imputable aux matériels d'origine ou à la main d'œuvre au cours de la période de la garantie spécifique, Polk Audio ou le revendeur Polk Audio, à sa guise, réparera ou remplacera le produit sans frais additionnels et selon les conditions décrites ci-dessous.

Toute pièce ou produit remplaçant devient la propriété de Polk Audio. Les produits réparés ou remplacés sous la garantie vous seront expédiés francs de port dans un délai raisonnable.

Cette garantie n'inclut pas le service ou les pièces nécessaires à la réparation des dommages provoqués par accident, désastre, abus, négligence, mode d'expédition ou emballage inadéquat, utilisation commerciale, tensions supérieures au maximum prescrit pour l'unité, aspect visuel du meuble non directement attribuable à un défaut de pièces d'origine ou de main d'œuvre, ou par le service, la réparation, ou toute modification du produit qui n'a pas été autorisé ou approuvé par Polk Audio. Cette garantie sera annulée si le numéro de série sur le produit a été enlevé, altéré ou falsifié. Cette garantie prend présidence sur toutes autres garanties énoncées. Si la défectuosité de ce produit est imputable aux pièces d'origine ou à la main d'œuvre selon les conditions de la garantie exprimées ci-dessus, votre seul recours sera la réparation ou le remplacement selon les conditions décrites ci-dessus.

Dans aucun cas Polk Audio, Inc. ne pourra-t-elle être tenue responsable pour tout dommage accessoire ou indirect causé par l'utilisation ou par l'incapacité d'utilisation du produit, même si Polk Audio, Inc. ou un revendeur agréé Polk Audio, a été avisé de la possibilité de tel dommage, ou pour toute réclamation par tout autre parti. Certains états ne permettant pas l'exclusion ou la limitation des dommages indirects, les limitations et exclusions exprimées ci-dessus pourraient ne pas s'appliquer dans cette casse. Toutes les garanties tacites sur ce produit sont limitées à la durée de la garantie énoncée. Certains états ne permettant pas la limitation de la durée d'une garantie tacite, les limitations ci-dessus pourraient ne pas s'appliquer dans cette casse. Cette garantie vous accorde des droits légaux spécifiques ; vous pourriez également avoir d'autres droits qui pourraient varier d'état en état.

Cette garantie s'applique seulement aux produits achetés au Canada, aux États-Unis d'Amérique et ses possessions, et dans les clubs audio et d'échange des forces armées des É. U. et de l'OTAN. Les modalités et les conditions de garantie applicables aux produits achetés dans d'autres pays sont disponibles chez les distributeurs agréés Polk Audio établis dans ces pays.
