Type de produit	Caisson de basses
Marque	POLK AUDIO
Modèle	DSW PRO 500
Dimensions (L x P x H)	39,4 cm x 39,4 cm x 41,0 cm
Poids	21,1 kg
Alimentation	100-120V~/220-240V~, 50/60 Hz, 160W
Commutateur de tension	Sélectionnable (DSWPRO500)
Consommation électrique	160W
Amplificateur intégré	Oui, classe inconnue
Transducteur	Orientation vers le bas (down-firing)
Blindage magnétique	Oui
Fonctions principales	Polk Room Optimizer (PRO™), télécommande IR, modes Auto/On/Standby, contrôle de phase (0°/90°/180°/270°), volume numérique (0-40), mode Night, sourdine
Entrées	LFE (RCA), entrées ligne niveau haut-parleur (bornes à vis)
Sorties	Sorties ligne niveau (LINE LEVEL output) pour daisy-chain
Filtre passe-bas	Réglable (non spécifié en détail)
Contrôle de volume	Télécommande ou réglage sur l'amplificateur
Indicateur LED	Bleu derrière le logo (clignotant selon fonction)
Matériau du caisson	Bois (non spécifié)
Pieds	Amovibles avec picots à tapis
Grille optionnelle	Disponible séparément
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement
Sécurité	Avertissements : risques auditifs, choc électrique, ne pas exposer à l'eau/pluie
Garantie	5 ans haut-parleurs/caisson, 3 ans électronique
Pièces détachées	Cordon d'alimentation amovible, télécommande, pattes, picots, fusible remplaçable
Service après-vente	Contacter le revendeur Polk Audio ou le service client (1-800-377-7655)

FOIRE AUX QUESTIONS - DSW PRO 500 POLK AUDIO

Comment brancher le caisson de basses DSW PRO 500 à mon récepteur ?

Utilisez de préférence la sortie SUB OUT de votre récepteur vers l'entrée LFE du caisson avec un câble RCA mono. Réglez le récepteur : enceintes avant sur SMALL, caisson sur ON ou YES. Ne combinez pas plusieurs options de raccord.

Que faire si le caisson ne s'allume pas ?

Vérifiez que l'interrupteur AC MAIN est sur ON. Assurez-vous que la prise de courant fonctionne. Si nécessaire, débranchez le caisson et vérifiez le fusible situé sous la prise du cordon d'alimentation.

Comment utiliser le Polk Room Optimizer (PRO) ?

Placez le caisson à l'endroit souhaité. Sur la télécommande, appuyez sur le bouton correspondant à son emplacement : Cabinet (meuble), Corner (coin), Mid-wall (mi-mur) ou Mid-room (milieu de la pièce). Le caisson corrige automatiquement sa réponse en fréquences.

Pourquoi le voyant DEL clignote-t-il de façon particulière ?

La DEL bleue clignote pour confirmer les commandes de la télécommande. Par exemple, 2 clignotements longs puis 8 courts indiquent un volume à 28. Consultez le tableau de correspondance dans le manuel.

Comment régler la phase du caisson ?

Utilisez la télécommande pour sélectionner parmi les positions 0°, 90°, 180° ou 270°. Écoutez de la musique avec une ligne de basse continue et choisissez le réglage qui offre l'intégration la plus naturelle avec vos enceintes principales.

Que faire si la télécommande ne fonctionne pas ?

Retirez la languette de plastique pour activer la pile. Si déjà retirée, remplacez la pile. Assurez-vous que le capteur IR à l'avant du caisson n'est pas obstrué.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon sec uniquement. N'utilisez pas de produits liquides ou abrasifs. Ne pas obstruer les ouïes de ventilation.

Puis-je installer le caisson dans un meuble fermé ?

Oui, les pieds sont amovibles pour permettre une installation dans un meuble avec le transducteur orienté vers la pièce. Notez que la télécommande peut nécessiter un répéteur IR si le capteur est obstrué.

Quel est le mode d'économie d'énergie recommandé ?

Placez le commutateur sur Auto : le caisson s'allume automatiquement en présence d'un signal audio et passe en veille après 15 minutes sans signal. Pour les longues périodes d'inactivité, mettez l'interrupteur AC MAIN sur OFF.

Que signifie le voyant rouge sur l'amplificateur ?

Une DEL rouge indique un défaut. Débranchez le caisson pendant 15 minutes, puis rebranchez-le. Si le problème persiste, contactez le service client.

MODE D'EMPLOI DSW PRO 500 POLK AUDIO

Les haut-parleurs et subwoofer polk audio sont capables de générer des niveaux de pression sonores extrêmement élevés pouvant causer des dommages auditifs graves ou permanents. polk audio inc. ne peut être tenue responsable de perte d'ouïe, de blessure ou de dommages matériels causés par l'usage abusif de ses produits.

Tenez compte des recommandations suivantes et faites preuve de discernement lorsque vous contrôlez le volume : - Limitez l'exposition prolongée à des niveaux sonores excédant 85 décibels (dB). - Vous êtes tenu de connaître les lois locales régissant le volume sonore mobile.

Pour plus d'informations sur les niveaux sécuritaires de pression sonore visitez: www.polkaudio.com/education/article/SPL/.

Où vous référerez-vous aux normes de la OSHA (Occupational Health and Safety Administration) à l'adresse web: http://www.osha.gov/dts/osta/otm/noise/standards_more.html.

1. Lire les générales instructions.
2. Conserver ces instructions.
3. Respecter tous les avertissements.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil à proximité de l'eau.
6. Nettoyer avec un chiffon sec uniquement.
7. Ne pas obstruer les ouïes de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. Ne pas neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à e pas dans votre prise de courant, demander à un électricien de remplacer cette prise d'un type ancien.
10. Protégez bouillé, en particulier près des fiches, des blocs multiprisés et de son point de sortie de l'appareil.
11. Utiliser uniquement les accessoires préconisés par le constructeur.
12. Utiliser exclusivement avec le chariot, le support, le trépied, la console ou le bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
13. Débrancher cet appareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
14. Tout travail de dépannage doit être confié à un réparateur professionnel compétent. En cas de dommages, il faut faire réparer l'appareil, par exemple si la fiche ou le cordon d'alimentation a été endommagé, si un liquide a été renversé ou si un objet a pénétré à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.
15. AVERTISSEMENT: Pour réduire les risques d'incendie et de choc électrique, ne pas exposer cet appareil à la pluie ni à l'humidité, et ne pas poser dessus de récipient rempli de liquide, tel qu'un vase.
16. Pour isoler complètement cet équipement de l'alimentation secteur, débrancher son cordon d'alimentation de la prise de courant.
17. La fiche principale du cordon d'alimentation doit demeurer facile d'accès.

DSWPRO400	Auto Sense
DSWPRO500	Selectable
DSWPRO600	Selectable

Subwoofer = OFF ou NO (DESLIGADO ou NAO)

Canal central et surrounds = SMALL (PEQUENA)

DSWPRO400	Automatischer Sensor
DSWPRO500	Wählbar
DSWPRO600	Wählbar

Avertissement: Ce subwoofer est lourd. Soyez prudent lorsque vous le déballez.

Faites l'inventaire

1 subwoofer 1 télécommande 1 manuel de l'utilisateur 1 cordon d'alimentation 1 carte d'enregistrement 4 pattes en caoutchouc

Inspectez votre subwoofer avec soin. Si vous constatiez des dommages ou l'absence de pièces, contactez votre revendeur Polk Audio. Conservez la boîte et l'emballage - ils assureront la Meilleure protection de votre subwoofer lors de transit évientuel.

Le système comprend un cordon d'alimentation amovible emballé séparément du subwoofer. Insérez la fiche fémelle du cordon dans la prise mâle située sur le panneau de l'amplificateur et branchez la fiche mâle polarisée dans une prise de courant CA (ou dans un bloc à prises multiples) en respectant les consignes de sécurité imprimées au verso de la page couverture de ce manuel. Il est déconseillé de brancher le cordon d'alimentation dans la prise CA commutée de votre récepteur.

Votre subwoofer «DSWPro Series» est blindé magnétiquement pour permettre son installation à proximité d'un moniteur vidéo CRT (les écrans LCD, DLP et à plasma ne sont pas affectés par les champs magnétiques). Allouez au moins 46 cm (18 po) entre le subwoofer et tout téléviseur à écran cathodique. Si vous constatez de la distorsion ou de la décoloration vidéo, éloignez immédiatement votre subwoofer du téléviseur.

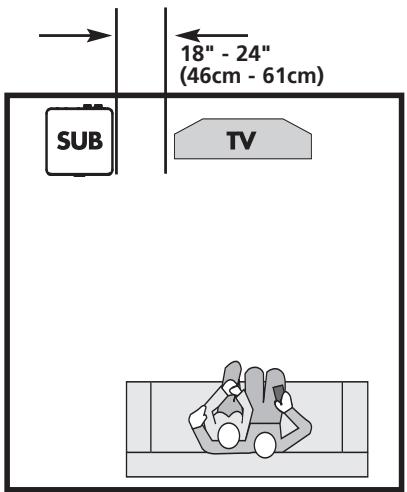

Le dispositif «Polk Room Optimizer (PRO™)» vous permet de placer votre subwoofer n'importe où dans la pièce sans compromettre sa performance. Le subwoofer doit toujours être installé debout et sur ses pieds. Si possible, ne l’installez pas à proximité d’une porte ouverte.

Nous vous recommandons de placer successivement votre subwoofer à différents endroits dans la pièce afin de déterminer l'emplacement qui rendra le meilleur équilibre sonore.

Le dispositif «PRO» corrige la réponse en fréquences de votre subwoofer selon son emplacement dans la pièce. Sélectionnez l'un des quatre boutons de la télécommande pour indiquer à quel endroit est placé votre subwoofer dans la pièce. (Pour plus de détails sur ce dispositif, voir la rubrique «Polk Room Optimizer». )

Pour plus d'informations sur le placement d'un subwoofer, visitez : http://www.polkaudio.com/education/article.php?id=20

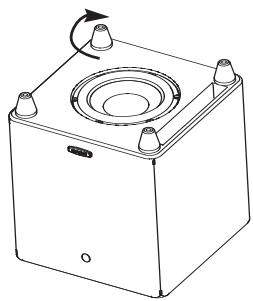

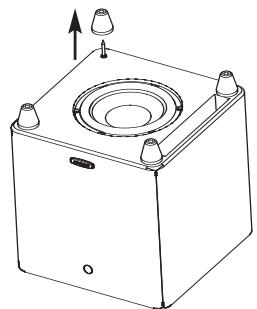

Pieds/picots à tapis

Les subwoofers «DSWPRO Series» sont dotés de pieds amovibles. La tige de chaque pied sert également de picot à tapis, ce qui vous permet d'installer votre subwoofer sur un plancher recouvert de tapis.

Pour retirer le pied conique du picot, tenez le pied fermement et tournez-le vers la droite tout en le tirant. Trois tours complets devraient soulever le pied juste assez pour vous permettre d'insérer vos doigts sous le pied et de retirer le picot.

Installation de votre subwoofer dans un MEUBLE

Les subwoofer «DSWPro Series» sont dotés de pieds amovibles, vous permettant d’installer votre subwoofer dans un meuble et d’orienter le transducteur vers la pièce.

Note: La télécommande ne fonctionnera peut-être pas lorsque le subwoofer est installé dans un meuble avec son transducteur orienté vers la pièce. Si cela se produit, l'ajout d'un répéteur IR permettra à la télécommande de communiquer avec le subwoofer.

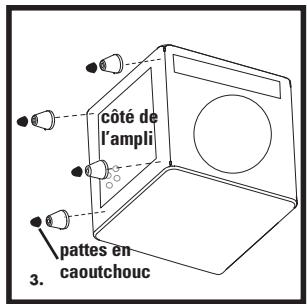

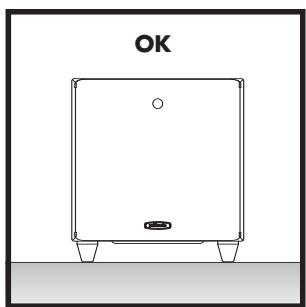

Instructions pour l'installation du subwoofer dans un meuble :

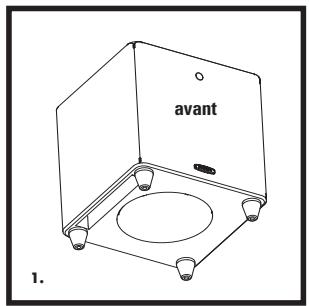

1. Avec son logo face à vous, tournez le subwoofer sur son côté.

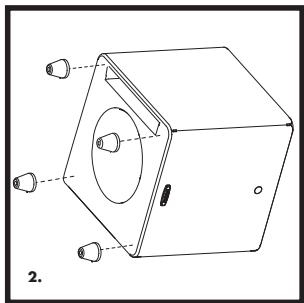

2. Dévisssez les pieds de la base du subwoofer.
3. Remplacez les pieds dans les douilles taraudées situées du côté de l'amplificateur. Insérez une patte en caoutchouc dans la base de chaque pied.

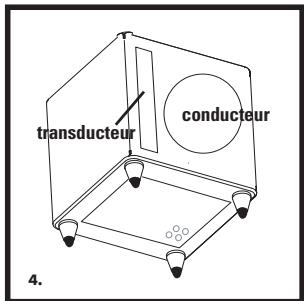

4. Tournez le subwoofer sur ses pieds. Installez-le dans le meuble avec le transducteur face à la paroi.

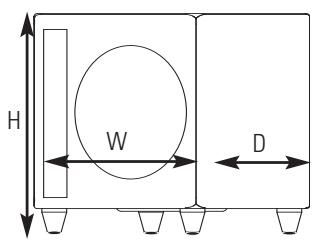

Dimensions—diffusion vers le bas

DSWPRO400: 13 3/4" L x 13 3/4" P x 14 5/8" H (34,9 cm L x 34,9 cm P x 37,2 cm H)

DSWPRO500: 15 1/2" L x 15 1/2" P x 16 1/8" H (39,4 cm L x 39,4 cm P x 41,0 cm H)

DSWPRO600: 16 1/2" L x 16 1/2" P x 17 1/8" H (41,9 cm L x 41,9 cm P x 43,5 cm H)

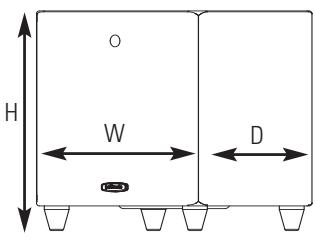

Dimensions-diffusion avant (hauteur avec pattes en caoutchouc)

Note: La grille optionnelle augmente la profondeur (vendue séparément).

Note: Des grilles pour les subwoofer «DSWPRO Series» sont disponibles chez votre revendeur/agréé Polk Audio ou à: www.polkaudio.com

Interrupteur bitension

Les subwoofers «DSWPRO Series» sont dotés soit d'un circuit d'auto-détection ou d'un commutateur bitension.

DSWPRO400	Auto-détction
DSWPRO500	Sélectionnable
DSWPRO600	Sélectionnable

Interrupteur principal

Mise sous/hors tension via l'interrupteur «AC MAIN».

Commutateur «standby/auto/on

Votre subwoofer «DSWPro Series» est doté d'un commutateur à 3 positions qui permet de sélectionner son mode d'opération : «Standby», «Auto» et «On».

Lorsque le commutateur est en cette position, le subwoofer ne sera activé que lorsque l'usage appuie sur le bouton «power» de la télécommande. Une fois activé, le subwoofer demeurera actif même s'il ne reçoit aucun signal audio.

En position «Auto», le subwoofer s'allume automatiquement dès qu'il reçoit un signal audio et la DEL située à l'arrière du subwoofer passe au vert. Nous recommandons le mode «Auto» si votre subwoofer est toujours branché dans une prise de courant active. Le subwoofer se met en mode «d'attente» après 15 minutes d'absence de signal et la DEL passe au jaune.

En service (sous tension)

En ce mode, le subwoofer est toujours sous tension et toujours actif. La DEL située à l'arrière est verte. La télécommande ne peut pas être utilisée pour contrôler le subwoofer. Ce mode est recommandé lorsque le subwoofer est branché dans une prise de courant commutée.

Note: Il est recommandé de débrancher votre subwoofer ou démettre l'interrupteur «AC MAIN» à «OFF» lors de périodes de non utilisation prolongées, comme les vacances.

Couleurs de la DEL selon le mode d'activité:

Verte : Sous Tension et Actif

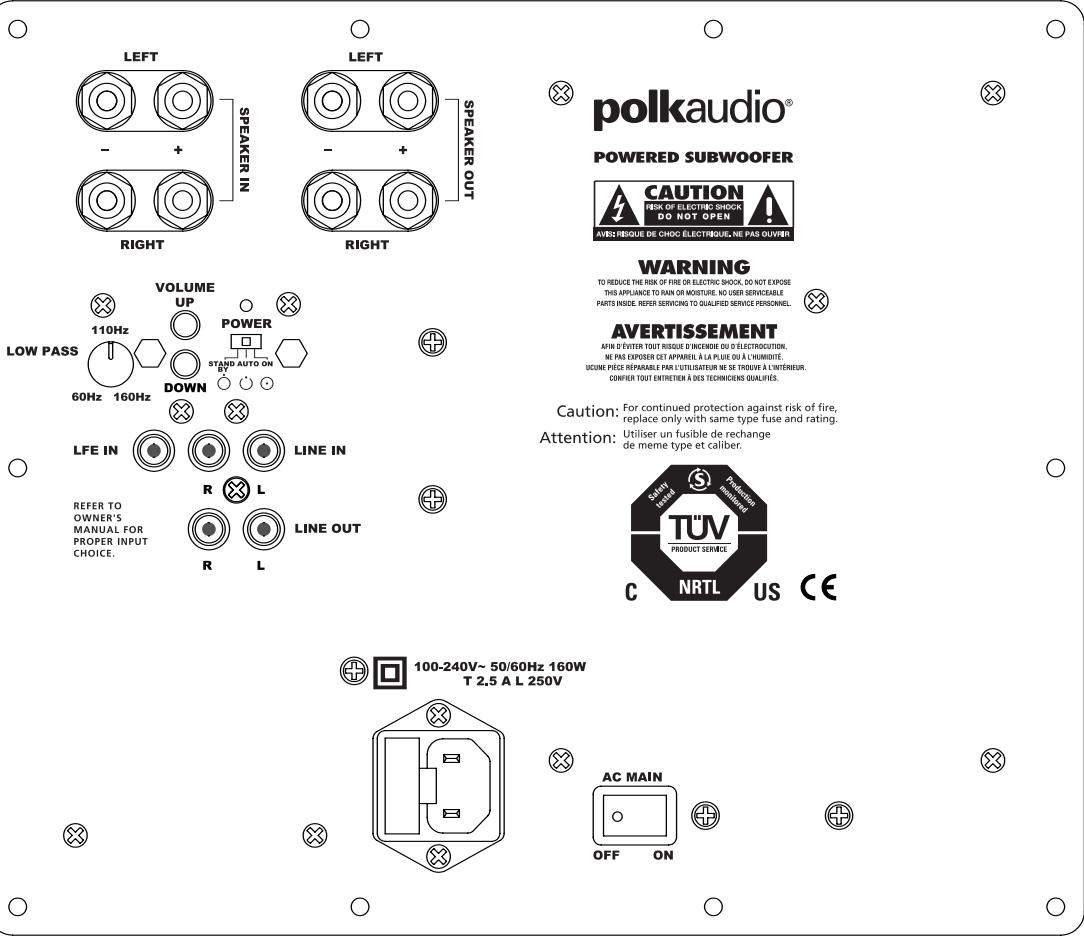

Amplificateur DSWPRO400

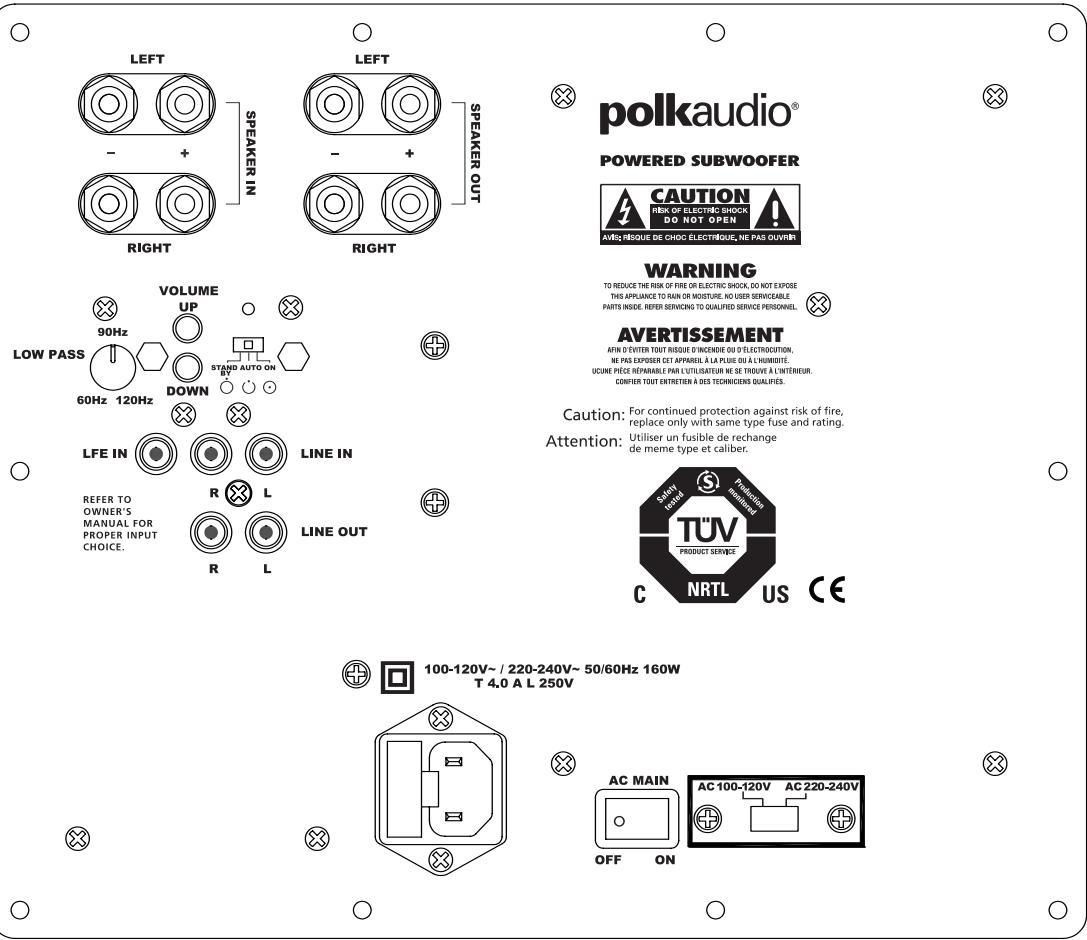

Amplificateur DSWPRO500

Amplificateur DSWPRO600

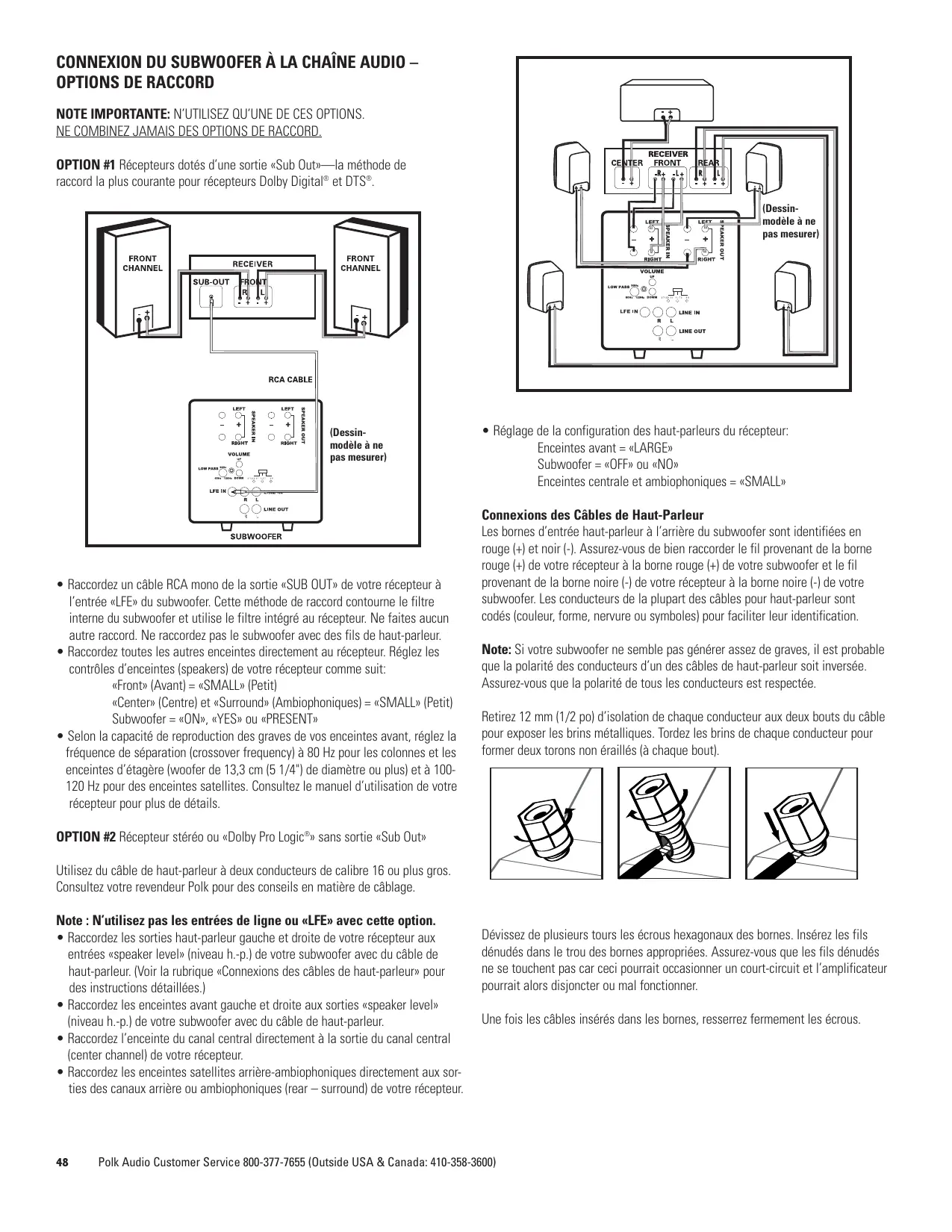

Connexion du subwoofer à la chaîne AUDIO - options de raccord

NOTE IMPORTANTE: N'UTILISEZ QU'UNE DE CES OPTIONS. NE COMBINEZ JAMAIS DES OPTIONS DE RACCORD.

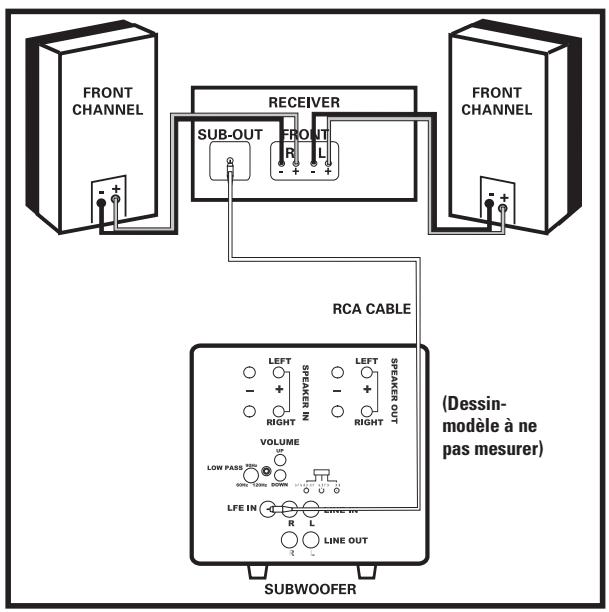

OPTION #1 Récepteurs dotés d'une sortie «Sub Out»—la méthode de raccord la plus courante pour récepteurs Dolby Digital® et DTS®.

• Raccordez un câble RCA mono de la sortie «SUB OUT» de votre récepteur à l'entrée «LFE» du subwoofer. Cette méthode de raccord contourne le filtre interne du subwoofer et utilise le filtre intégré au récepteur. Ne faites aucun autre raccord. Ne raccordez pas le subwoofer avec des fils de haut-parleur.
• Raccordez toutes les autres enceintes directement au récepteur. Réglez les contrôles d'enceintes (speakers) de votre récepteur comme suit: «Front» (Avant) = «SMALL» (Petit) «Center» (Centre) et «Surround» (Ambiophoniques) = «SMALL» (Petit) Subwoofer = «ON», «YES» ou «PRESENT»
• Selon la capacité de reproduction des graves de vos enceintes avant, régalez la fréquence de séparation (crossover frequency) à 80 Hz pour les colonnes et les enceintes d'étagère (woofer de 13,3 cm (5 1/4") de diamètre ou plus) et à 100-120 Hz pour des enceintes satellites. Consultez le manuel d'utilisation de votre récepteur pour plus de détails.

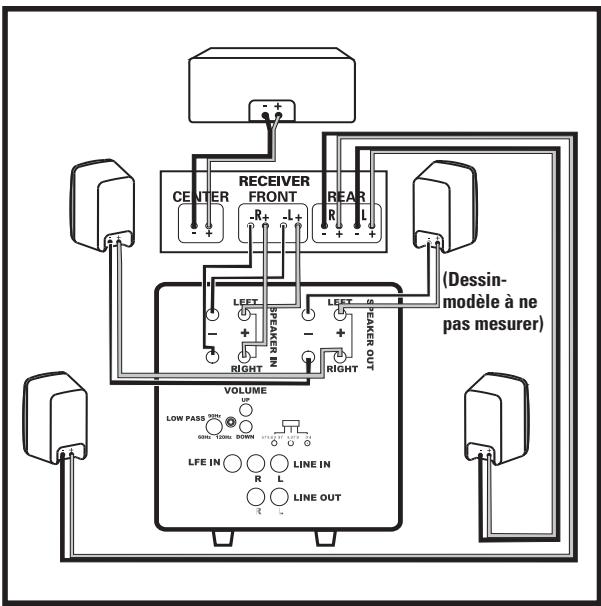

OPTION #2 Récepteur stéréo ou «Dolby Pro Logic» sans sortie «Sub Out»

Utilisez du câble de haut-parleur à deux conducteurs de calibre 16 ou plus gros. Consultez votre revendeur Polk pour des conseils en matière de câblage.

Note: n'utilisez pas les entrées de ligne ou «LFE» avec cette option.

• Raccordez les sorties haut-parleur gauche et droite de votre récepteur aux entrées «speaker level» (niveau h.-p.) de votre subwoofer avec du câble de haut-parleur. (Voir la rubrique «Connexions des câbles de haut-parleur» pour des instructions détaillées.)
• Raccordez les enceintes avant gauche et droite aux sorti
• Raccordez l'enceinte du canal central directement à la sortie du canal central (center channel) de votre récepteur.
• Raccordez les enceintes satellites arrière-ambiophoniques directement aux sorties des canaux arrière-ambiophoniques (rear - surround) de votre récepteur.

• Réglage de la configuration des haut-parleurs du récepteur: Raccordez les enceintes satellites arrière-ambiophoniques directement aux sorties des canaux arrière-ambiophoniques (rear - surround) de votre récepteur.

Enceintes avant = «LARGE»

Subwoofer = «OFF» ou «NO»

Enceintes centrale et ambiophoniques = «SMALL»

Connexions des câbles de haut-parleur

Les bornes d'entrée haut-parleur à l'arrière du subwoofer sont identifiées en rouge (+) et noir (-). Assurez-vous de bien raccorder le fil provenant de la borne rouge (+) de votre récepteur à la borne rouge (+) de votre subwoofer et le fil provenant de la borne noire (-) de votre récepteur à la borne noire (-) de votre subwoofer. Les conducteurs de la plupart des câbles pour haut-parleur sont codés (couleur, forme, nervure ou symboles) pour faciliter leur identification.

Note: Si votre subwoofer ne semble pas générer assez de graves, il est probable que la polarité des conducteurs d'un des câbles de haut-parleur soit inversée. Assurez-vous que la polarité de tous les conducteurs est respectée.

Retirez 12 mm (1/2 po) d'isolation de chaque conducteur aux deux bouts du câble pour exposer les brins métalliques. Tordez les brins de chaque conducteur pour former deux torons non éraillés (à chaque bout).

Dévissez de plusieurs tours les écrous hexagonaux des bornes. Insérez les fils dénudés dans le trou des bornes appropriées. Assurez-vous que les fils dénudés ne se touchent pas car ceci pourrait occasionner un court-circuit et l'amplificateur pourrait alors disjoncter ou mal fonctionner.

Une fois les câbles insérés dans les bornes, resserrez fermement les écrous.

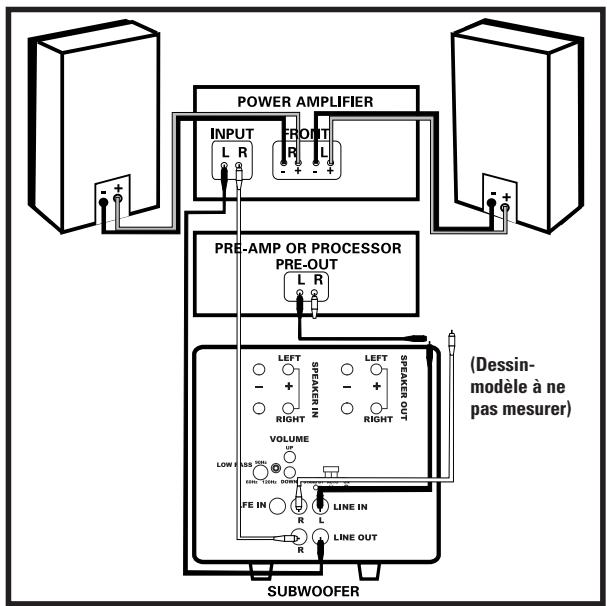

OPTION #3 Récepteurs avec sorties « Preamp Out » gauche/droite à gamme intégrale (non filtrée) (cette méthode de raccord est la moins courante).

• Raccordez les sorties « Preamp Out » gauche et droite de votre récepteur aux entrées de ligne « LINE LEVEL input » du subwoofer. N'utilisez pas de câbles de haut-parleur.
• Raccordez les sorties de ligne gauche et droite (LINE LEVEL output) du subwoofer aux entrées de ligne gauche et droite de l'amplificateur de puissance. Réglez les contrôles de l'écepteur comme suit:

Enceintes avant (front) = «LARGE»

Subwoofer = OFF ou NO

Réglage de votre subwoofer

Note: Lorsque vous installez votre subwoofer pour la première fois, il est normal d'essayer plusieurs réglages avant d'obtenir l'équilibre sonore qui vous satisfait.

N'oubliez pas de mettre l'interrupteur principal «AC MAIN» à la position «ON».

Réglage initial

Votre subwoofer vous offre plusieurs options de réglage. Voici le réglage initial:

• Phase: 0 Volume: 50% (20 sur une échelle de 0 à 40)
• Réglage PRO™: «mid-room»

Le réglage idéal dépend de vos composants électroniques, de l'emplacement de votre subwoofer et de vos préférences. Après vous être familiarisé avec les diverses options de réglage et leurs effets, essayez différentes combinaisons jusqu'à ce que vous obtieniez l'équilibre acoustique qui vous satisfait. Vous trouverez un article informatif sur le réglage et le placement des subwoofers («Subwoofer Positioning and Adjustment») dans la section «set up» du site suivant: http://www.polkaudio.com/education/article.php?id=19.

POLK ROOM optimizer (PROTM)

L'emplacement de votre subwoofer affecte sa réponse en fréquences. Les subwoofer «DSWPRO Series» sont dotés du dispositif «Polk Room Optimizer (PRO)»— quatre boutons offrant des corrections de fréquences préprogrammées qui maximisent la performance de votre subwoofer selon son emplacement dans la pièce: «cabinet» (meuble), «corner» (coin), «mid-wall» (mi-mur) et «mid-room» (milieu de la pièce).

La réponse en fréquences d’un subwoofer conventionnel est affectée par son emplacement dans une pièce. Le dispositif «Polk Room Optimizer (PROTM)» vous permet d’installer votre subwoofer «DSWPRO Series» n’importe où dans une pièce. Préprogrammé pour les quatre endroits où les subwoofers sont le plus souvent installés, «PRO» maximise la performance de votre subwoofer en corrigeant les irrégularités acoustiques occasionnées par l’endroit où il est installé. Vous n’avez qu’à décider où vous désirez placer votre subwoofer puis sélectionner le bouton correspondant sur la télécommande.

Réglage précis de votre subwoofer

• Volume: Réglez le volume du subwoofer à l'oreille en écoutant une variété de CD et de sources vidéo. Recherchez des graves puissants et profonds mais sans résonance indue.
• Contrôle «Low Pass Filter» (filtre passe-bas): NOTE: Ce contrôle ne fonctionne pas lorsque le subwoofer est raccordé selon l'option #1 «LFE Input». Ce contrôle, situé sur l'arête de l'amplificateur, détermine la gamme de fréquences reproduite par le subwoofer. Lorsque vous utilisez des petites enceintes, la portée supérieure du contrôle donnera généralement de bons résultats; avec de plus grosses enceintes, c'est la portée inférieure qui donnera les meilleurs résultats - mais fiez-vous toujours à vos oreilles. Si les voix masculines semblent trop «minces», montez ce contrôle jusqu'à ce que les voix soient naturelles et chaudes mais sans résonance indue. Si les voix masculines semblent trop «grasses» ou «ventrues», baissez ce contrôle jusqu'à ce que le son soit naturel et bien équilibré.
• Contrôle de phase à 4 boutons (0, 90, 180 et 270 degrés) : Ce contrôle permet au subwoofer de s'intégrer harmonieusement à vos enceintes principales. Asseyez-vous à votre endroit d'écoute préféré et faites jouer de la musique (pas un film) contenant une ligne de basse rythmique continue, comme du jazz ou du «country». Écoutez attentivement et tentez de déterminer à chaque fréquence les graves du subwoofer s'entrecroisant avec les graves de vos enceintes principales. C'est le point de croisement des fréquences — qui devrait toujours être sous les fréquences inférieures d'une voix masculine. Utilisant la télécommande, déterminez quel bouton de phase donne le meilleur équilibre entre le subwoofer et les enceintes principales. Si vous ne percevez aucune différence entre les quatre boutons de phase, sélectionnez le bouton «0».

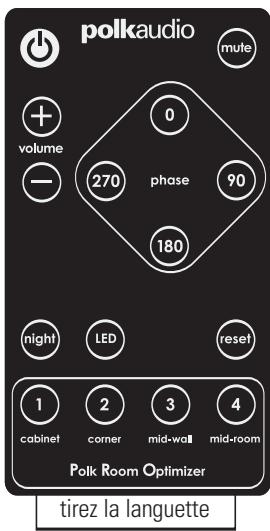

Telecommande «DSWPRO»

Les subwoofers «DSWPro Series» sont livrés avec une télécommande de la taille d'une carte de crédit. Toutes les commandes sont envoyées au subwoofer par infrarouge (IR). Le récepteur IR est situé sur le devant du subwoofer lorsque ce dernier est en position de diffusion vers le bas.

Fonctions de la Télécommande:

• «Power» (interrupteur) Volume
• Contrôle de Phase à 4 Boutons (0, 90, 180 et 270 degrés)
• Pré-réglages à 4 boutons (PROTM)
• «Mute» sourdine
• «Night» Cette fonction vous permet d'entendre des graves détaillés à volume réduit. Par exemple, si le volume est à 30 et que vous appuyez sur « Night » le volume est réduit de 50%, donc à 15. Appuyer sur «Night» une seconde fois rétablit le volume original. Appuyer sur «Volume+» (ou «Volume-») annule la fonction «Night» et augmente (ou diminue) normalement le volume. Lorsque le subwoofer est en mode «Night», la DEL luit à intensité réduite.
• «Reset» pour rétablir les paramètres pré-régliés, enfoncez ce bouton pendant 2 secondes. «LED» allume ou éteint la DEL. L'amplificateur demeure en mode actif.

Important: Pour activer la télécommande, retirez la languette de plastique.

Quelest ce VOYANT BLEUE clignotant?

Il y a une DEL bleue située derrière le logo de votre subwoofer. Cette DEL bleue clignote à chaque fois que vous appuyez sur un bouton de la télécommande du subwoofer. Elle clignote pour vous faire savoir que le subwoofer a bien reçu la commande et qu’il active la fonction que vous avez sélectionnée. Le tableau suivant décrit la fonction de chaque bouton et comment la DEL vous le communique:

«Power»	DEL allumée = sous tension. DEL éteinte = hors tension (Appuyer sur le bouton «LED» de la télécommande éteint également la DEL.)
«Volume»	La DEL clignote un code indiquant le volume de 0 à 40. (P. ex. si le volume est à 28, la DEL clignotera longuement deux fois puis rapidement 8 fois.
«Mute»	La DEL clignote lentement lorsque «Mute» est sélectionné.
«Phase»	0 degrès—1 cling.; 90 degrès—2 cling.; 180 degrès—3 cling.; 270 degrès—4 cling.
«Night»	La DEL luit à intensité réduite; le volume est réduit de 50%.
Préréglages «PRO»	«Cabinet»—1 cling.; «Corner»—2 cling.; «Mid-wall»—3 cling.; «Mid-room»—4 cling.
«Reset»	4 clignotements de la DEL .
«LED»	Allume/éteint le voyant DEL. L'amplificateur demeure sous tension.

Réglage du Volume

Voyant DEL bleu
Volume	Cling. longs	Cling. courts
40	4	0
39	3	9
38	3	8
37	3	7
36	3	6
35	3	5
34	3	4
33	3	3
32	3	2
31	3	1
30	3	0
29	2	9
28	2	8
27	2	7
26	2	6
25	2	5
24	2	4
23	2	3
22	2	2
21	2	1
20	2	0
19	1	9
18	1	8
17	1	7
16	1	6
15	1	5
14	1	4
13	1	3
12	1	2
11	1	1
10	1	0
9	0	9
8	0	8
7	0	7
6	0	6
5	0	5
4	0	4
3	0	3
2	0	2
1	0	1
0	0	0

GUIDE DE DÉPANNAGE

Le subwoofer n'émet aucun son.	Raccord «SUB OUT» à «LFE»: assurez-vous que votre récepteur est régé à «Subwoofer=YES». Raccord par cable H.P.: assurez-vous que la polarité des conducteurs est respectée.
Le subwoofer fonctionne mal.	Ajustez le volume, le filtré «low pass» (passe-bas) et les réglages «Phase» et «PRO».
Le subwoofer ronfle.	Interférence possible du «câble» du téléviseur. Déconnectez le «câble» pour voir si le renflement)cesse. Un renflement de très bas niveau est normal.
Le subwoofer ne s'allume pas.	L'interrupteur «AC MAIN» est-il à «ON»? Vérifiez la prise de courant. Débranchez le subwoofer et vérifie le fusible – il est situé sous la prise du cordon d'alimentation; son type et sa valeur sont indiqués sur le panneau arrière.
La télécommande ne fonctionne pas.	Retirez la languette de plastique pour activer la pile de la télécommande— ou remplacez la pile. Assurez-vous que le capteur IR n'est pas obstrué.
La DEL d'alimentation est rouge.	Débranchez le subwoofer pour 15 minutes, puis rebranchez-le.

Service ou assistance technique

Si, après avoir suivi toutes les instructions, vous éprouvez toujours des difficultés, vérifiez de nouveau tous les raccords et connexions. Si vous en concluez que le problème est relié au subwoofer, communiquez avec votre revendeur Polk Audio ou contactez le Service à la Clientèle de Polk Audio au 1-800-377-7655 (Canada ou É.-U. seulement), du lundi au vendredi, de 9h00 à 18h00, HNE. À l'extérieur des É. U. et du Canada, composez le: 410-358-3600.

Vous pouvez également nous contacter par courriel: [e-mail] Pour de l'information plus détaillée sur la connexion des enceintes et des mises à jour de nos manuels, visitez: http://www.polkaudio.com.

Pour la fiche technique DSWPRO détaillée, visitez: www.polkaudio.com.

PUISSANCE NOMINALE

Modèle	Poids à l'expéd.	Puisance nominale
DSWPRO400	34,6 lb. (15,7 kg)	100V-240V~50/60 Hz 160W
DSWPRO500	46,5 lb. (21,1 kg)	100V-120V~/220V-240V~50/60 Hz 160W
DSWPRO600	50,3 lb. (22,8 kg)	100V-120V~/220V-240V~50/60 Hz 200W

La garantie de Polk Audio, Inc., n'est valide que pour l'acheteur au détail original. La garantie sera automatiquement annulée avant sa date d'expiration spécifique si l'acheteur original vend ou transfère le produit à tout autre partie.

Polk Audio, Inc., garantit - à l'acheteur au détail original seulement - que le ou les HAUT-PARLEUR(S), COMPOSANTE(S) DE FILTRÉ PASSIF et CAISSON(S) de ce produit Polk Audio seront exemptes de tout défaut attribuable aux pièces d'origine et à la main d'oeuvre pour une période de cinq (5) ans à partir de la date de l'achat au détail original chez un revendeur/agréé Polk Audio.

En outre, Polk Audio, Inc., garantit - à l'acheteur au détail original seulement - que TOUT AMPLIFACTEUR OU TOUT AUTRE COMPOSANTE ÉLECTRONIQUE qui pourrait faire partie de ce produit Polk Audio sera exempt de tout défaut attribuable aux pièces d'origine et à la main d'œuvre pour une période de cinq (3) ans à partir de la date de l'achat au détail original chez un revendeur/agréé Polk Audio.

Pour permettre à Polk Audio de vous offrir le meilleur service de garantie possible, veuillez enregistrer nouveau produit en ligne à l'adresse web www.polkaudio.com/registration - ou contactez le Service à la Clientèle de Polk au 800-377-7655 aux États-Unis et au Canada (à l'extérieur des E. U.: 410-358-3600) dans les dix (10) jours suivant la date de l'achat original. Assurez-vous de conserver votre reçu d'achat original.

Les produits défectueux doivent être expédiés, avec une preuve d'achat, francs de port et assurés, au revendeur agréé Polk Audio de qui vous avez acheté le produit, ou à l'usine Polk Audio, 2550 Britannia Boulevard, Suite A, San Diego, California 92154.

Les produits doivent être expédiés dans leur carton d'expédition original ou dans un contenant équivalent. Le propriétaire doit assumer tout risque de perte ou de dommage en transit.

Si, suite à l'examen du produit à l'usine Polk ou chez le marchand agrée Polk Audio, il est déterminé que la défectuosité est imputable aux matériaux d'origine ou à la main d'œuvre au cours de la période de la garantie spécifiée, Polk Audio ou le revendeur Polk Audio, à sa guise, réparera ou remplacera le produit sans frais additionnels et selon les conditions décrites ci-dessous.

Toute pièce ou produit remplaçant devient la propriété de Polk Audio. Les produits réparés ou remplacés sous la garantie vous seront expédiés francs de port dans un délai raisonnable.

Cette garantie n'inclut pas le service ou les pièces nécessaires à la réparation des dommages provoqués par accident, désastre, abus, négligence, mode d'expédition ou emballage inadéquat, utilisation commerciale, tensions supérieures au maximum prescrit pour l'unité, aspect visuel du meuble non directement attribuable à un défaut de pièces d'origine ou de main d'œuvre, ou par le service, la réparation, ou toute modification du produit qui n'a pas été autorisé ou approuvé par Polk Audio. Cette garantie sera annulée si le numéro de série sur le produit a été enlevé, altéré ou falsifié.

Cette garantie prend préséance sur toutes autres garanties énoncées. Si la défectuosité de ce produit est imputable aux pièces d'origine ou à la main d'œuvre selon les conditions de la garantie exprimées ci-dessus, votre seul recours sera la réparation ou le remplacement selon les conditions décrites ci-dessus.

Dans ce cas, PolkAudio, Inc. ne pourra-t-elle être tenue responsable pour tout dommage accessoire ou indirect causé par l'utilisation ou par l'incapacité d'utilisation du produit, même si PolkAudio, Inc. ou un revendeur agréé PolkAudio, a été avisé de la possibilité de tel dommage, ou pour toute réclamation par tout autre parti.

Certains états ne permettant pas l'exclusion ou la limitation des dommages indirects, les limitations et exclusions exprimées ci-dessus pourraient ne pas s'appliquer dans votre cas.

Toutes les garanties tacites sur ce produit sont limitées à la durée de la garantie énoncée. Certains états ne permettant pas la limitation de la durée d'une garantie tacite, les limitations ci-dessus pourraient ne pas s'appliquer dans vos cas. Cette garantie vous accorde des droits légaux spécifiques ; vous pourriez également avoir d'autres droits qui pourraient varier d'état en état.

Cette garantie s'applique seulement aux produits achetés au Canada, aux États-Unis d'Amérique et ses possessions, et dans les clubs audio et d'échange des forces armées des E. U. et de l'OTAN. Les modalités et les conditions de garantie applicables aux produits achetés dans d'autres pays sont disponibles chez les distributeurs agréés Polk Audio établis dans ces pays.
