DFX 48 - Processeur audio BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Processeur audio multi-effets
Dimensions (L x H x P)	482 x 44 x 152 mm
Poids	2,00 kg
Alimentation	90-240 VAC, 50 Hz
Fusible	20 mm verre 250V 1A lent
Réponse en fréquence	20-20.000 Hz (±0,25 dB)
Distorsion (THD + bruit)	<0,03 % @1 kHz, 0 dB
Rapport signal/bruit (IHF-A)	95 dB @1 kHz
Niveau d'entrée	-20 dB / +4 dB
Impédance d'entrée	40 kΩ symétrique / 20 kΩ asymétrique
Impédance de sortie	66 Ω symétrique / 33 Ω asymétrique
Conversion AD/DA	24-bit Sigma/Delta
Taux d'échantillonnage	48 kHz
Affichage	LCD rétro-éclairé bleu clair, 2 lignes x 16 caractères
Effets	48 présélections d'usine (36 simples, 12 combinés) + 48 programmes utilisateur, plus de 750 variations
Connectique	Entrées/sorties XLR symétrique et jack 6,3 mm, USB, MIDI 5 broches
Logiciel inclus	PC software pour contrôle et édition des effets
Nettoyage	Chiffon doux légèrement humide, éviter solvants volatils
Sécurité	Ne pas ouvrir, débrancher avant entretien, ne pas exposer à l'humidité
Installation	Rack 19'' avec ventilation, distance minimale 2 cm
Classe de protection	I

FOIRE AUX QUESTIONS - DFX 48 BEGLEC

Comment brancher le DFX 48 à un mixer ?

Utilisez les connexions de départ d'effets (send) ou AUX du mixer, réglées en mode post-fader. Raccordez ces sorties aux entrées du DFX 48 (symétriques XLR ou jack). Les sorties du DFX 48 se connectent aux retours (return) du mixer ou aux entrées de ligne. Assurez-vous que le niveau du signal direct est réglé à 0 % si vous utilisez le processeur en boucle d'effets.

Comment enregistrer un effet personnalisé ?

Après avoir réglé les paramètres de l'effet, appuyez sur la touche ENTER (9). L'écran affiche un emplacement utilisateur (U01 à U48) clignotant. Tournez la molette d'édition (3) pour sélectionner l'emplacement souhaité, puis appuyez sur ENTER pour confirmer. Le message 'STORING DATA' s'affiche. Les réglages sont alors enregistrés.

Comment réinitialiser tous les programmes utilisateur ?

Maintenez enfoncée la touche EQ/RESET (8) jusqu'à ce que l'écran affiche 'PRESS [ENTER] TO RESET DATA'. Appuyez sur ENTER (9) pour confirmer. Attention : toutes les données personnalisées seront perdues, les programmes utilisateur retrouveront les valeurs d'usine.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le câble d'alimentation et la prise secteur. Si tout est correct, le fusible (20 mm verre 250V 1A lent) a peut-être grillé. Remplacez-le uniquement par un fusible de même type et caractéristiques. Si le problème persiste, contactez un technicien qualifié.

Comment utiliser le logiciel PC fourni ?

Installez d'abord le pilote USB (sur le CD ou téléchargeable sur le site SYNQ). Connectez le DFX 48 au PC via USB et allumez-le. Installez ensuite le programme 'DFX48Setup_V101.exe'. Lancez le logiciel, ouvrez le menu File > RS 232, sélectionnez le port COM émulé (souvent COM3), puis cliquez sur l'icône de connexion. Vous pouvez désormais éditer et transférer les effets.

Comment ajuster le niveau d'entrée du DFX 48 ?

Utilisez un petit tournevis pour tourner le potentiomètre de réglage du niveau d'entrée (repère 14 sur la face arrière). Ajustez la sensibilité entre -20 dB et +4 dB selon votre source audio. Un indicateur LED montre le niveau du signal d'entrée.

Comment verrouiller les touches de la face avant ?

Appuyez sur la touche LOCK (5) pendant quelques secondes. Un symbole de clé apparaît sur l'écran, indiquant que toutes les touches sont verrouillées. Pour déverrouiller, appuyez de nouveau sur la même touche quelques secondes jusqu'à ce que le symbole disparaisse.

Comment contourner l'effet (bypass) ?

Appuyez sur la touche BYPASS (6) pendant quelques secondes. Seul le signal original (non traité) est alors audible. L'effet est désactivé. Appuyez de nouveau pour réactiver l'effet.

Comment nettoyer le DFX 48 ?

Utilisez un chiffon doux légèrement humide (sans excès d'eau) pour essuyer le boîtier et la face avant. Ne jamais utiliser de solvants comme le benzène ou le thinner, car ils peuvent endommager la surface.

Quels types d'effets sont disponibles ?

Le DFX 48 propose 36 effets simples (réverbérations, chorus, flanger, delay, distorsion, pitch, etc.) et 12 combinaisons (ex. retard+réverb, distorsion+chorus). Au total, plus de 750 variations sont possibles via les paramètres ajustables.

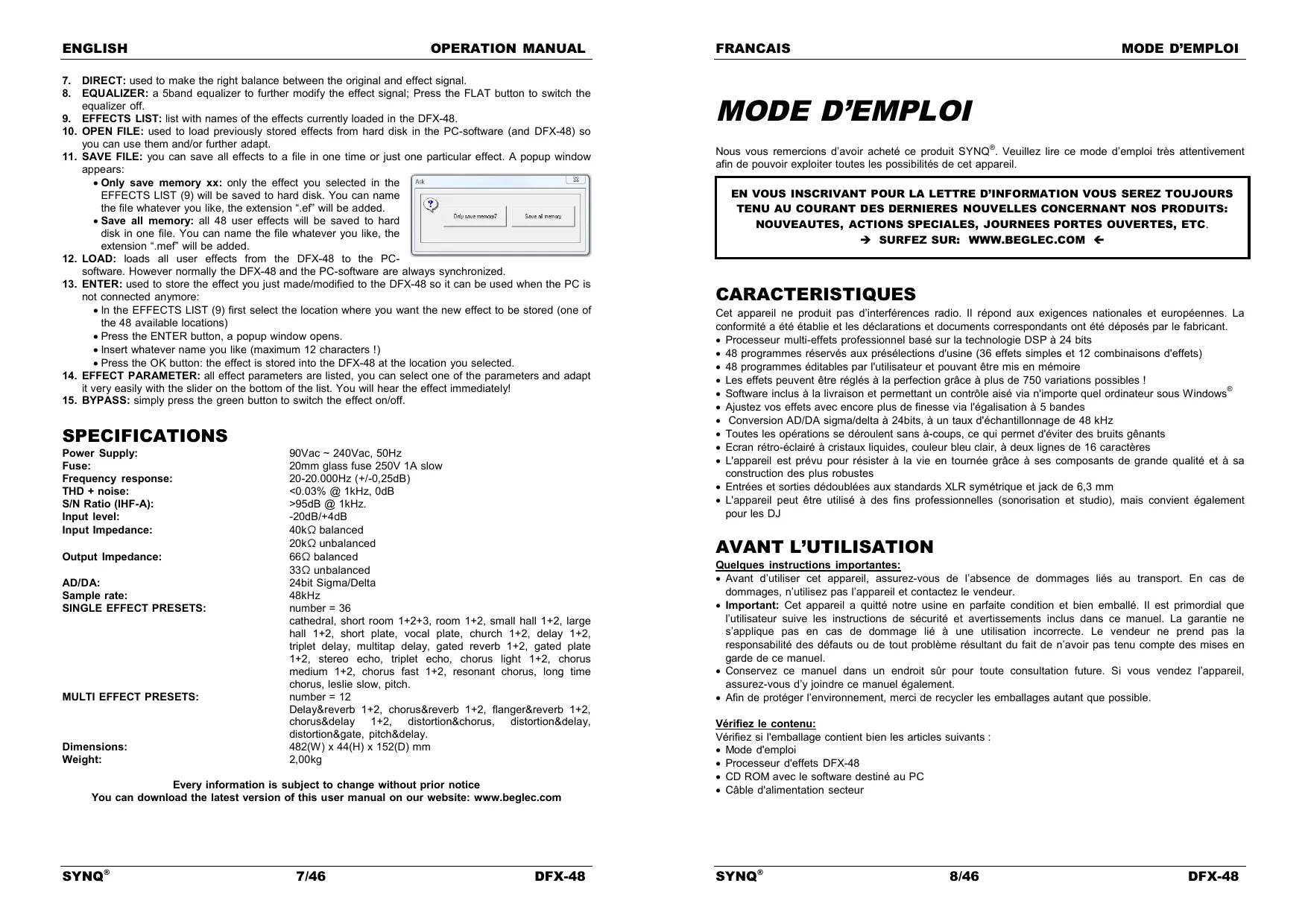

MODE D'EMPLOI DFX 48 BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Processeur multi-effets professionnel basé sur la technologie DSP à 24 bits
• 48 programmes réservés aux préselections d'usine (36 effets simples et 12 combinaisons d'effets)
• 48 programmes édités par l'utilisateur et pouvant être mis en mémoire
• Les effets peuvent être réglés à la perfection grâce à plus de 750 variations possibles! Software inclus à la livraison et permettant un contrôle aisé via n'importe quel ordinateur sous Windows®
• Ajustez vos effets avec encore plus de finesse via l'égalisation à 5 bandes Conversion AD/DA sigma/delta à 24bits, à un taux d'échantillonnage de 48 kHz
• Toutes les opérations se déroulent sans à-coup, ce qui permet d'éviter des bruits génants
• Ecran rétro-éclairé à cristaux liquides, couleur bleu clair, à deux lignes de 16 caractères. L'appareil est prévu pour résister à la vie en tournée grâce à ses composants de grande qualité et à sa construction des plus robustes.
• Entrées et sorties dédoublées aux standards XLR symétrique et jack de 6,3 mm
• L'appareil peut être utilisé à des fins professionnelles (sonorisation et studio), mais convient également pour les DJ.

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi - Processeur d'effets DFX-48 - CD-ROM avec le software destiné au PC Cable d'alimentation secteur

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez réparer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe I

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 2cm.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V! L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack de 19''. Fixez l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiante après le transport. La condensation peut altérer les performances de l'appareil.

Nettoyage:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager l'appareil.

Connexions

Les connexions peuvent être réalisées au moyen de câbles munis de prises symétriques ou asymétriques, au standard XLR ou au standard jack. S'il vous plaît, utilisez des câbles de bonne qualité afin de minimiser les bruits indésirables et les interférences. Le DFX-48 peut être connecté de deux manières différentes:

• Entre une source audio de niveau ligne et l'entrée d'un mixer.
• Aux prises des départs d'effets ou à une prise AUX ou à un mixer d'une installation PA (le départ des effets doit alors être réglé en mode 'post fader')

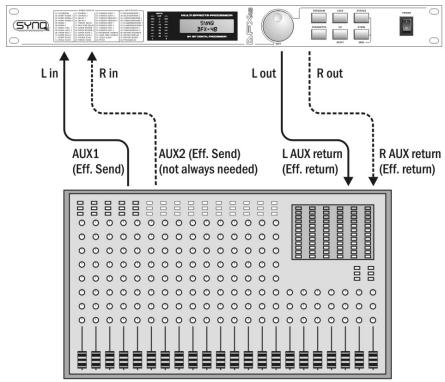

VIA Les departs d'effets ou les aux d'une PA ou d'un MIXER

(Réglez le niveau du signal direct à 0 %)

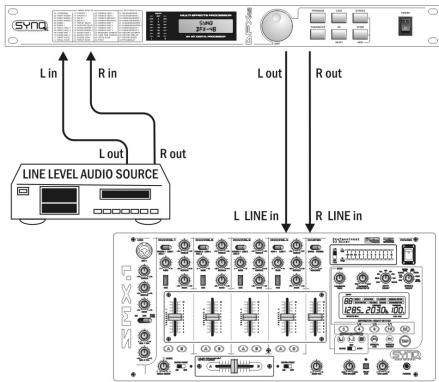

ENTRE UNE SOURCE AUDIO ET L'ENTREE D'UN MIXER

(Reglez le niveau du signal direct selon vos propres goûts)

Câblage du connecteur :

1. INDICATEUR DE NIVEAU A LED : montre le niveau du signal d'entrée. Prière de se reporter au n° 14 afin de voir comment on peut adapter le niveau de la sensibilité.
2. ECRAN A FONCTIONS MULTIPLES : indique l'etat de fonctionnement de certaines fonctions.

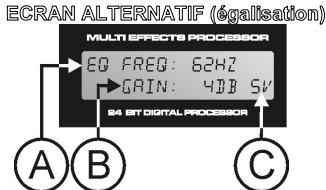

C se met à clignoter quand on peut enregistrer de nouveaux réglages

A affiche l'une des 5 fréquences de l'égaliseur B affiche le gain de l'égaliseur (+/- 12 dB) C se met à clignoter quand on peut enregistrer de nouveaux réglages

1. MOLETTE D'ÉDITION : sert à passer en revue les différents programmes d'effets. Pour sélectionner un effet, il faut confirmer votre choix en appuyant sur la touche ENTER (9) dans les 5 secondes. La molette d'édition est aussi utilisée pour ajuster les différents paramètres des effets.
2. TOUCHE DE PROGRAMME : utilise pour sélectionner les différents effets. Appuyez sur cette touche pour passer des programmes éditions par l'utilisateur (l'écran affiche à ce moment les légendes U01 à U48) aux présélections d'usine (l'écran affiche à ce moment les légendes P01 à P48).
3. TOUCHE DE VERROUILLAGE ('LOCK') : appuyez sur cette touche pendant quelques secondes pour verrouiller toutes les touches (dans la partie droite de l'écran, sur la ligne 1, le symbole d'une clé apparaît). Appuyez de nouveau sur ce bouton pendant quelques secondes pour déverrouiller toutes les touches (le symbole de la clé disparaît).
4. TOUCHE 'BYPASS': appuyez sur cette touche pendant quelques secondes pour ne plus laisser passer le signal traité. De cette manière, seul le signal original (direct et donc, NON traité) continuera à passer.
5. TOUCHE 'PARAMETER': chaque effet utilise différents paramètres; avec cette touche dédiée aux paramètres, vous pouvez naviguer parmi ces paramètres. Quand un paramètre est suivi du signe ': ' et qu'il clignote, c'est qu'il peut être modifié à l'aide de la molette d'édition (3). Quand les lettres ' SV ' apparaissent sur l'écran, c'est le moment où l'on peut utiliser le bouton 'ENTER' pour enregistrer de nouveaux réglages prière de se reporter au point 9 pour de plus amples informations.
6. TOUCHE 'EQ/RESET': Ce bouton possède deux fonctions :
7. égalisation de l'effet : le son de chaque effet peut être modifié en utilisant l'égalisation à 5 bandes. L'égalisation possèdes 5 fréquences centrales fixes (62Hz, 250Hz, 1kHz, 2kHz, 8kHz) qui peuvent toutes être ajustées de -12 dB à +12 dB par pas de 1dB. Quand leslettres ' SV ' apparaisent sur l'écran, c'est le moment où l'on peut utiliser le bouton 'ENTER' (9) pour enregistrer les nouveaux réglages de l'égaliseur (en même temps d'ailleurs que les autres paramètres de l'effet concerné) prière de se reporter au point 9 pour de plus amples informations.
8. REINITIALISER LES PROGRAMMES UTILISATEUR : pour réinitialiser tous les programmes utilisateur pour qu'ils reconnaissent les valeurs des préseLECTIONs d'usine, appuyer sur la touche

RESET jusqu'à ce que l'écran affiche le message 'PRESS [ENTER] TO RESET DATA'. Appuyez sur la touche ENTER (9) pour confirmer votre choix. ATTENTION : TOUS vos réglages personnels seront perdus !!!

1. TOUCHE 'ENTER' : Cette touche est utilisée pour plusieurs fonctions :
2. Pour confirmer l'effet que vous avez choisi : elle sert à confirmer votre choix quand vous naviguez parmi les différents programmes d'effets. Pour enregistrer les modifications des paramètres : lorsque vous changez les paramè

a. Appuyez sur la touche ENTER (9). Sur l'écran, l'un des programmes utilisateur (de U01 à U48) se met à clignoter. b. Utilisez la molette d'édition (3) pour sélectionner le programme utilisateur (de U01 à U48) vers lequel vous pouvez enregistrer vos réglages. C. Appuyez sur la touche ENTER (9) pour confirmer votre choix : l'écran affiche le message 'STORING DATA'. d. C'est terminé : les nouveaux réglages sont enregistrés.

• Mise à zéro du signal direct : lorsque le processeur d'effets est utilisé via les connexions départ / retour d'un mixer, le but est de ne renvoyer vers le mixer que le signal traité uniquement, sans que le signal original (direct) ne soit présent. Cela peut dire que le signal direct à la sortie du DFX-48 doit être coupé (ou mis à 0%). Suivez les étapes ci-après pour réaliser cette opération sur tous les programmes utilisateur à la fois :

a. Appuyez sur la touche ENTER (9) jusqu'à ce que l'écran affiche "BATCH SETTING DIRECT : xx %" b. Utilisez la molette d'édition (3) pour régler le niveau du signal original (direct) (par exemple : 0%) c. Appuyez sur la touche ENTER (9) jusqu'à ce que l'écran affiche "SETTING BATCH DIRECT, PLS WAIT" d. C'est terminé : le nouveau niveau du signal original (direct) a été mis en mémoire.

1. TOUCHE ON/OFF : utilisez pour permettre l'appareil en ou hors service.

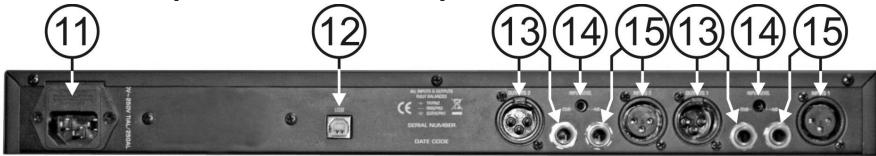

Fonctions (FACE arriere)

1. ENTREE ALIMENTATION SECTEUR : dotée d'un socket IEC et d'une protection à fusible intégrée; c'est ici que vous devez connecter le cable d'alimentation secteur. 12. CONNECTION USB: sert à connecter le processeur à un ordinateur de bureau ou à un portable. Grâce au software pour PC faisant partie de la livraison, vous êtes en mesure de régler les effets par l'intermédiaire de votre PC, ainsi que de les nommer vous-même. Prière de se reporter plus loin pour de plus amples informations concernant le software du PC. La connexion USB peut également être utilisée pour mettre à jour le programme de l'appareil.
2. SORTIES SYMETRIQUES : elles peuvent être utilisées avec des cables à connecteurs XLR ou JACK; les deux peuvent être utilisées en configurations symétrique ou asymétrique (pour de plus amples informations, prière de se reporter au chapitre 'Connexions').
3. REGLAGE DU Niveau D'ENTREE : utilisez un petit tournevis pour ajuster la sensibilité d'entrée de l'appareil au niveau désiré. 15. ENTREES SYMETRIQUES : elles peuvent être utilisées avec des cables équipés de prises XLR ou jack: les deux types peuvent être utilisées avec des cables symétriques ou asymétriques.

Utilisation VIA le programme du PC

Le programme du PC est tellement facile à utiliser qu'il n'a pas besoin de beaucoup d'explications. Si vous avez déjà l'habitude de manier tous les paramètres, vous pourrez alors l'utiliser directement. Nous allons donc nous borner à vous donner juste quelques explications de base.

Utilisez un câble USB standard pour relier le port USB qui se trouve à l'arrière du DFX-48 à un des ports USB de votre ordinateur.

Installation du programme :

Très important : avant que vous ne commenciez à installer le programme Windows®, vous devez d'abord installer un pilote afin de garantir une bonne communication USB.

Installation automatique:

• Connectez d'abord le DFX-48 à votre ordinateur via USB et allumez le DFX-48.
• Windows détectera le nouveau périphérique et vous demandera si il peut rechercher et installer un driver via internet : acceptez cette option. Windows essayera d'installer le driver automatiquement. Un peu plus tard, Windows vous communiquera si il a pu installer le driver ou non.
• Effectuez l'installation manuelle du driver si celui-ci n'a pas été trouvé et installé.

• Attention: NE raccordez PAS encore le DFX-48 à votre PC!
• Le fichier d'installation de ce pilote se trouve sur le CD-ROM fourni; ou alors, vous pouvez le télécharger à partir du site SYNQ (à la section de téléchargement du DFX-48).
• Décompressez le fichier et double-cliquez sur le fichier. EXE appelé "PL-2303 Driver Installer. exe", puis suivez les instructions pour installer le pilote correctement.

Pour vérifier si le pilote est bien installé, ouvrez le 'Windows® device manager' et regardez si le pilote est disponible. Vous pouvez également vérifier quel port COM est émulé (dans la plupart des cas, ce sera COM 3, comme le montre la figure ci-contre). Pour pouvoir voir le driver répertorié, vous nevez connecter le DFX-48 à votre

Pooten (COM & LPT) Communicatiepoort (COMI) ECP-printepoort (LPT1) Silicon Labs CP210x USB to UART Bridge (COM3) + Processes

Remarque : selon la nature du hardware qui se trouve dans votre DFX-48, le nom du pilote affiché dans Windows peut être différent !

Étape 2 - installation du programme du PC pour le DLP-6

Le fichier du programme du PC pour le DFX-48 se trouve sur le CD-ROM fourni; ou alors, vous pouvez le télécharger à partir du site SYNQ (à la section de téléchargement du DFX-48). - Double-cliquez sur le fichier nommé 'DFX48Setup_V101.exe', puis suivez les instructions pour installer le programme correctement.

Étape 3 - première utilisation

• Tout d'abord, raccordez le DFX-48 à votre PC au moyen d'un câble USB.
• La sortie USB du PC sera considérée par le programme comme une connexion de type RS 232. C'est pour cette raison que vous allez doivent avoir besoin le port RS 232 correct quand vous allez utiliser le programme pour la première fois:
• Lancez le programme du PC. Dans le coin supérieur gauche, vous remarquerez le signe ci-dessus indiquant que le programme n'est pas connecté au processeur.

• Ouvrez le menu "FILE" et sélectionnez l'option "RS 232".
• Normalement, vous n'avez pas besoin du port "COM 3". Vous pouvez vérifier le port COM dans la page de gestion des périphériques de Windows®.
• Ouvrez de nouveau le menu "FILE" et sélectionnez "CONNECT" ou cliquez simplement sur l'icône de l'écran principal.

Si le programme réussit à se connecter au processeur, vous devriez alors voir le signe ci-contre.

Si cela ne fonctionne pas, il vous faudra alors sélectionner également d'autres réglages "COM" puis essayer d'établir une connexion.

Verification de la version du programme

Ouvre le menu "HELP" et sélectionnez l'option "About". Dans la fenêtre 'pop up', l'écran affiche la version du programme et la date correspondante.

Utilisation du programme :

Il faut garder à l'esprit que le programme est toujours connecté au processeur. Par conséquent, tous les paramètres et les réglages qui sont modifiés via le programme sont immédiatement envoyés vers le DFX-48! Cela peut donc dire qu'il y a une interaction "en ligne" avec les effets de votre système audio. Sur l'écran, vous pourrez remarquer que le programme du PC possède une interface très conviviale qui fait appel à des icônes sur lesquelles il suffit de cliquer.

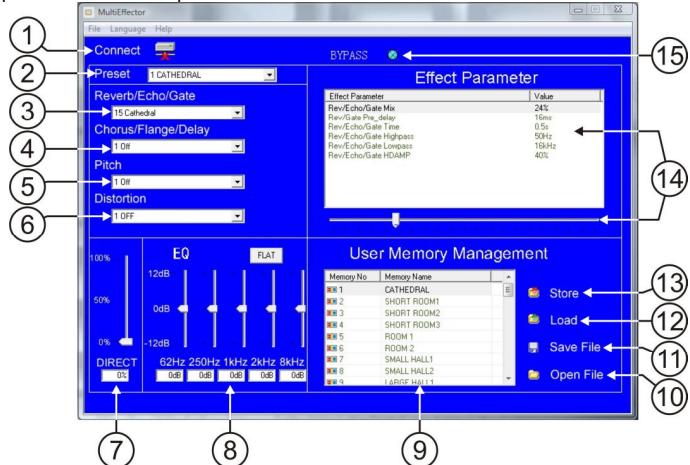

1. ICONE DE CONNECTION : cliquez sur cette icône pour vous connecter au / déconnecter du DFX-48. Une croix de couleur rouge est affichée lorsque le processeur est déconnecté. Remarque : le DFX-48 doit être connecté quand vous utilisez le software pour PC !
2. PRESELECTION : c'est ici que vous pouzeCHOISIR l'un 48 effets standard. Avec les autres boutons et curseurs, vous pouze adapter I'effet et I'enregisterer sous un nouveau nom dans votre processeur comme dans le disque dur de�te PC.
3. 'REVERB/ECHO/GATE': choisissez l'un des 27 paramètres et adaptez-le selon vos goûts si vous le souhaitez.
4. 'CHORUS/FLANGE/DELAY': CHOISSEZ l'un des 27 paramètres et adaptez-le selon vos goûts si vous le souhaitez.
5. 'PITCH': choisissez l'un des 25 paramètres et adaptez-le selon vos goûts si vous le souhaitez.
6. 'DISTORTION": choisissez l'une des 14 distorsions et adaptez-la selon vos goûts si vous le souhaitez.
7. 'DIRECT': ce paramètre est utilisé pour arriver à une balance correcte entre le signal original (direct) et le signal traité (effet).
8. 'EQUALIZER': Il s'agit d'une égalisation à 5 bandes pour modifier encore plus le signal traité. Appuyez sur la touche FLAT pourmettre l'égalisation hors service.
9. LISTE DES EFFETS : la liste avec des effets, avec leurs noms respectifs, sont chargés d'office dans le DFX-48.
10. 'OPEN FILE' (ouvrir un fichier): commande utilisée pour charger un fichier du disque dur représentant des réglages d'effets enregistrés précédemment, et ce, via, le software du PC (et le DFX-48). Àsinsi, il est possible de rappeler tout un fichier et de partager à de nouvelles modifications si nécessaire.
11. 'SAVE FILE' (enregistrer le fichier) : vous pouvez sauver tous les effets vers un f
12. Only save memory xx (enregistrer uniquement la mémoire xx)

pouvez nommer le fichier comme bon vous semble, l'extension '.mef' y sera ajoutée.

• Save all memory (enregistr ichier. Vous pouvez nommer le fichier comme bon vous semble, l'extension '. mef' y sera ajoutée.
• 'LOAD' (charger du DFX-48 vers le PC) : charge tous les effets utilisés
• 'ENTER' (charger du PC vers le DFX-48) : commande utilisée pour charger l'effe est déconnecté du PC :
• dans la liste des effets (9), Sélectionnez tout d'abord l'endroit (un des 48 emplacements disponibles) où vous pouvez placer le nouvel effet qui doit être mémorisé.
• Appuyez sur la touche ENTER, une fenêtre 'pop up' apparait.
• Encodez le nom que vous désirez (avec un maximum de 12 caractères !)
• Appuyez sur la touche OK : l'effet est alors mémorisé dans le DFX-48, dans l'emplacement que vous avez sélectionné.
• PARAMETRE D'EFFET : c'est là que sont listedes tous les paramétres des effets, vous pouvez désigner l'un des paramétres et l'adapter très facilement via le curseur en dessous de la liste. Vous entendrez l'effet immédiatement!
• 'BYPASS' : appuyez simplement sur le bouton vert pour permettre l'effet en ou hors service.

Alimentation:

Fusible:

Réponse en fréquence:

DHT + bruit:

Rapport signal sur bruit (IHF-A):

Niveau d'entrée :

Impédance d'entrée :

Impédance de sortie :

AD/DA:

Vitesse d'échantillonnage :

MIDI:

PRESELECTIONS DES EFFETS SIMPLES

90Vac ~ 240Vac, 50Hz

20mm en verre 250V 1A lent

20-20.000Hz (+/-0,25dB)

<0.03% @ 1kHz, 0dB

95dB @ 1kHz.

-20dB/+4dB

40kΩ symétrique

20kΩ asymétrique

66Ω symétrique

33Ω asymétrique

24bit Sigma/Delta

48kHz

prise DIN à 5 broches (in/thru/out)

nome = 36

cathédrale, petite pièce 1 + 2 + 3, pièce moyenne 1 + 2, petit hall 1 + 2, grand hall 1 + 2, plate court, plate vocal, église 1 + 2, retard 1 + 2, retard avec triplets, retard multitap, réverbération de type 'gated' 1 + 2, plate de type 'gated' 1 + 2, écho stéreo, echo avec triplets, chorus léger 1 + 2, chorus médium 1 + 2, chorus rapide 1 + 2, chorus résonant, chorus à retard long, leslie lent, pitch.

PRESELECTIONS DES EFFETS COMBINES : nombre = 12

Dimensions:

Poids:

Retard et réverbération 1+2, chorus et réverbération 1+2, flanger et réverbération 1+2, chorus et retard 1+2, distorsion et chorus, distorsion et retard, distorsion et gate, pitch et retard. 482(L) × 44(H) × 152(P) mm

2,00kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

90V de CA 240V de CA, 50Hz

fusible de verre lento de 20 mm 250V 1A

20-20.000Hz ±0,25dB

<0.03% @ 1kHz, 0dB

95dB @ 1kHz.

-20dB/+4dB

40kΩ équilibrés

20kΩ désequilibrados

66Ω équilibrés

33Ω désequilibrés

24bit Sigma/Delta

48kHz

número = 36

cathedral, short room 1 + 2 + 3, room 1 + 2, small hall 1 + 2, large hall 1 + 2, short plate, vocal plate, church 1 + 2, delay 1 + 2, triplet delay, multitap delay, gated reverb 1 + 2, gated plate 1 + 2, stereo echo, triplet echo, chorus light 1 + 2, chorus medium 1 + 2, chorus fast 1 + 2, resonant chorus, long time chorus, Leslie slow, pitch.

número = 12
