Produkttyp	Audio-Multieffektprozessor
Abmessungen (B x H x T)	482 x 44 x 152 mm
Gewicht	2,00 kg
Stromversorgung	90-240 VAC, 50 Hz
Sicherung	20 mm Glas 250V 1A träge
Frequenzgang	20-20.000 Hz (±0,25 dB)
Verzerrung (THD + Rauschen)	<0,03 % @1 kHz, 0 dB
Signal-Rauschabstand (IHF-A)	95 dB @1 kHz
Eingangspegel	-20 dB / +4 dB
Eingangsimpedanz	40 kΩ symmetrisch / 20 kΩ unsymmetrisch
Ausgangsimpedanz	66 Ω symmetrisch / 33 Ω unsymmetrisch
AD/DA-Wandlung	24-Bit Sigma/Delta
Abtastrate	48 kHz
Display	Hintergrundbeleuchtetes blaues LCD, 2 Zeilen x 16 Zeichen
Effekte	48 Werksvoreinstellungen (36 einfache, 12 kombinierte) + 48 Benutzerprogramme, über 750 Variationen
Anschlüsse	Symmetrische XLR-Ein-/Ausgänge und 6,3-mm-Klinke, USB, 5-pol. MIDI
Inklusive Software	PC-Software zur Steuerung und Bearbeitung von Effekten
Reinigung	Weiches, leicht feuchtes Tuch, Vermeidung von Lösungsmitteln
Sicherheit	Nicht öffnen, vor Wartung Netzstecker ziehen, nicht Feuchtigkeit aussetzen
Installation	19-Zoll-Rack mit Belüftung, Mindestabstand 2 cm
Schutzklasse	I

Häufig gestellte Fragen - DFX 48 BEGLEC

Wie schließe ich den DFX 48 an ein Mischpult an?

Verwenden Sie die Effektsend-Wege oder AUX-Ausgänge des Mischpults, eingestellt auf Post-Fader-Modus. Verbinden Sie diese Ausgänge mit den Eingängen des DFX 48 (symmetrische XLR oder Klinke). Die Ausgänge des DFX 48 werden mit den Return-Eingängen des Mischpults oder mit Line-Eingängen verbunden. Stellen Sie sicher, dass der Direktsignalpegel auf 0 % eingestellt ist, wenn Sie den Prozessor im Effektloop verwenden.

Wie speichere ich einen benutzerdefinierten Effekt?

Nachdem Sie die Effektparameter eingestellt haben, drücken Sie die Taste ENTER (9). Das Display zeigt einen blinkenden Benutzerspeicherplatz (U01 bis U48) an. Drehen Sie das Einstellrad (3), um den gewünschten Speicherplatz auszuwählen, und drücken Sie dann ENTER zur Bestätigung. Die Meldung 'STORING DATA' erscheint. Die Einstellungen werden dann gespeichert.

Wie setze ich alle Benutzerprogramme zurück?

Halten Sie die Taste EQ/RESET (8) gedrückt, bis das Display 'PRESS [ENTER] TO RESET DATA' anzeigt. Drücken Sie ENTER (9) zur Bestätigung. Achtung: Alle benutzerdefinierten Daten gehen verloren, die Benutzerprogramme werden auf die Werkseinstellungen zurückgesetzt.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie zuerst das Netzkabel und die Steckdose. Wenn alles in Ordnung ist, ist möglicherweise die Sicherung (20 mm Glas 250V 1A träge) durchgebrannt. Ersetzen Sie sie nur durch eine Sicherung desselben Typs und derselben Eigenschaften. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Wie verwende ich die mitgelieferte PC-Software?

Installieren Sie zuerst den USB-Treiber (auf der CD oder herunterladbar von der SYNQ-Website). Schließen Sie den DFX 48 über USB an den PC an und schalten Sie ihn ein. Installieren Sie dann das Programm 'DFX48Setup_V101.exe'. Starten Sie die Software, öffnen Sie das Menü File > RS 232, wählen Sie den emulierten COM-Port (oft COM3), und klicken Sie dann auf das Verbindungssymbol. Sie können nun Effekte bearbeiten und übertragen.

Wie stelle ich den Eingangspegel des DFX 48 ein?

Verwenden Sie einen kleinen Schraubendreher, um das Potentiometer zur Einstellung des Eingangspegels (Markierung 14 auf der Rückseite) zu drehen. Stellen Sie die Empfindlichkeit je nach Audioquelle zwischen -20 dB und +4 dB ein. Eine LED-Anzeige zeigt den Eingangspegel an.

Wie sperre ich die Tasten der Frontplatte?

Drücken Sie die Taste LOCK (5) einige Sekunden lang. Ein Schlüsselsymbol erscheint auf dem Display, das anzeigt, dass alle Tasten gesperrt sind. Zum Entsperren drücken Sie dieselbe Taste erneut einige Sekunden lang, bis das Symbol verschwindet.

Wie überbrücke ich den Effekt (Bypass)?

Drücken Sie die Taste BYPASS (6) einige Sekunden lang. Nur das Originalsignal (unbearbeitet) ist dann hörbar. Der Effekt ist deaktiviert. Drücken Sie erneut, um den Effekt wieder zu aktivieren.

Wie reinige ich den DFX 48?

Verwenden Sie ein weiches, leicht feuchtes Tuch (ohne überschüssiges Wasser), um das Gehäuse und die Frontplatte abzuwischen. Verwenden Sie niemals Lösungsmittel wie Benzin oder Verdünner, da diese die Oberfläche beschädigen können.

Welche Arten von Effekten sind verfügbar?

Der DFX 48 bietet 36 einfache Effekte (Hall, Chorus, Flanger, Delay, Verzerrung, Pitch usw.) und 12 Kombinationen (z.B. Delay+Hall, Verzerrung+Chorus). Insgesamt sind über 750 Variationen über die einstellbaren Parameter möglich.

BEDIENUNGSANLEITUNG DFX 48 BEGLEC

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

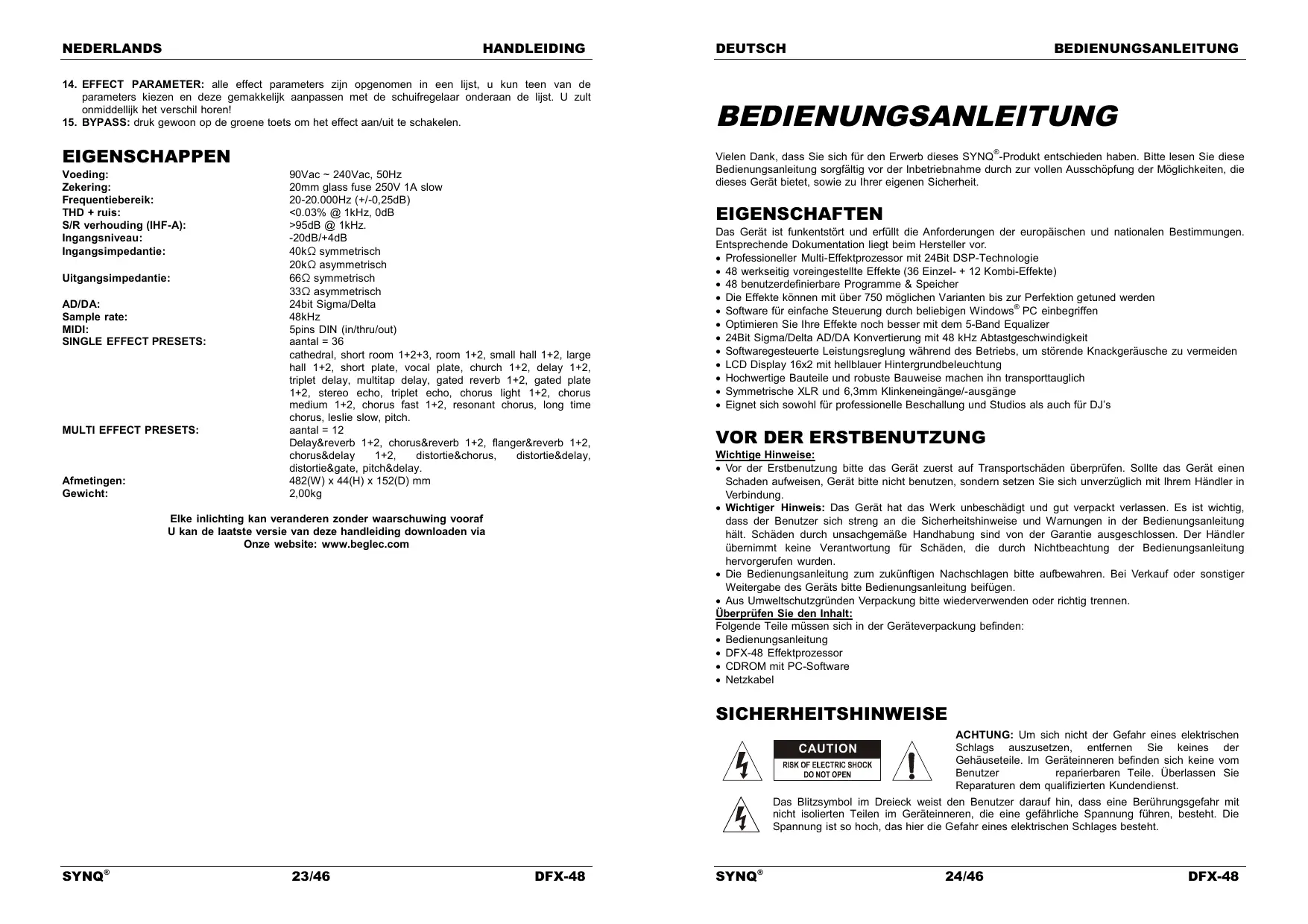

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these SynQ®-Produkt entschieden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch zur vollen Ausschöpfung der Mochigkeiten, die thises Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Professioneller Multi-Effektprozessor mit 24Bit DSP-Technologie
  48 werkseitig voreingestelle Effekte (36 Einzel- + 12 Kombi-Effekte)
  48 benutzerdefinierbare Programme & Speicher
  Die Effekte konnen mit über 750 möglichen Varianten bis zur Perfektion getuned werden
• Software für einfache Steuerung durch beliebigen Windows® PC einbegriffen
• Optimieren Sie ihre Effekte noch better mit dem 5-Band Equalizer
  24Bit Sigma/Delta AD/DA Konvertierung mit 48 kHz Abtastgeschwindigkeit
• Softwaregesteuerte Leistungsreglung während des Betriebs, um störende Knackgeräuche zu vermeiden
• LCD Display 16x2 mit hellblauer Hintergrundbeleuchtung
• Hochwertige Bauteile und robuste Bauweise machenihn transporttauglich
• Symmetrische XLR und 6,3mm Klinkeneingänge/-ausgänge
• Eignet sich sowohl für professionelle Beschaltung und Studios als auch für DJ's

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzüglich mithemr Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.

Uberprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

Bedienungsanleitung
- DFX-48 Effektprozessor
- CDROM mit PC-Software
- Netzkabe

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse I Klassifizierung

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warme Umgebung zum Temperaturausgleich eine Zeit ausgeschalten stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfungtion konnen die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kuhlung = 2cm.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Die Netzsteckdose sollte immer gut erreichen sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet.
• Um den gesetzlichen Sicherheitsbestimmungen zu entsprechen, muss体系建设 geerdet werden.
• Gerät nicht offen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperatoren ausgesetzt wird.
• Plazieren und benutzten Sie das Gerät für eine langere Zeit darüber auch warmen Geräten wie Veränderer, Lampen, etc., können es die Funktion des Gerats beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie dazu die in der Frontblende eingelassenen Löcher.
• Solle das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Die Reinigung des Gerats erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerättnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, die das Gerät beschädigten wurden.

ANSCHLUSSE

Anschlüsse mit symmetrischer/ asymmetrischer Klinke oder mit XLR-Kabel möglich. Verwenden Sieitte nur hochwertige Kabel, um unerwünsche Gerausche und Interferenzen zu vermeiden. Der DFX-48 kann auf zwei Arten angeschlossen werden:

• Zwischen einer Line-Level-Audioquelle und dem Eingang Ihr's Mischers.
• An die Kanal-Effekt-Send-Ausgänge oder AUX eines PA-Mischers (Effekt Send im Post-Fader-Modus geschalte)

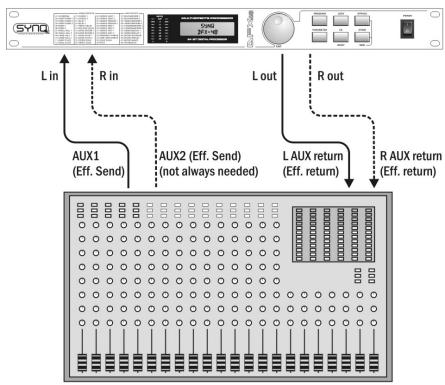

ÜBER PA-MISCHER EFFEKT SEND / AUX (den Direktsignalpegel auf 0% setzen)

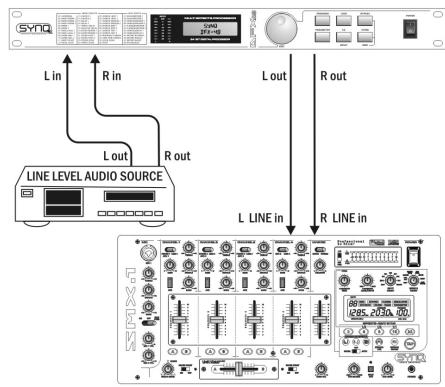

ZWISCHEN AUDIOQUELLE UND MISCHEREINGANG (Direktsignalpegel beliebig einstellen)

Steckerbelegung:
UNBALANCED XLR

BALANCED XLR

UNBALANCED JACK

BALANCED JACK

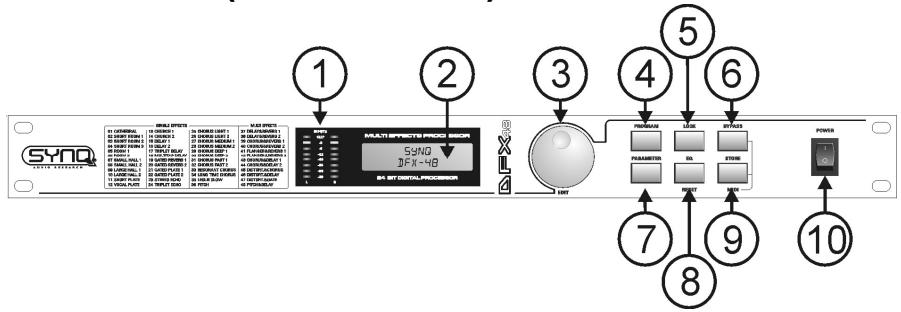

FUNKTIONEN (VORDERSEITE)

1. SIGNALMESSER: gibt den Pegel des Eingangssignals an. Sehen Sieitte unter Nr. 14 nach, wie sie die Eingangsempfindlichkeit anpassen konnen.

2. MULTIFUNKTIONELLES DISPLAY: Gibt den Status der verschiedene Funktionseinstellungen an.

A Zeigt Programmnummer + Name an
B Zeigt die verschiedenen Effektparameter
C Blinkt, wenn Sie die neuen Einstellungen abspeichern können

A Zeigt eine der 5 Frenzen des Equalizers
B Zeigt den Verstärkungsfaktor des Equalizers(+/-12dB)
C Blinkt, wenn Sie die neuen Einstellungen abspeichern können

1. EDITIERRAD: zum Durchlaufen der verschiedenen Effekt-Programme. Um einen Effekt auszuwahlen, müssen Sie ihre Wahl durch 5 Sekunden langes Gedrückhalten der ENTER (Speicher)-Taste (9) bestätigten. Das Editierrad dient bereits zur Einstellung der verschiedenen Effekt-Parameter.
2. PROGRAMM-TASTE: zum Auswahlen der verschiedene Effekte. Drucken Sie diese Taste, um zwischen den benutzerdefinierbaren Programmen (Display zeigt U01 bis U48 an) und den werkseitig voreingestalten Effekte hin und her zu wechseln (Display zeigt P01 bis P48 an).
3. LOCK (Sperr)-TASTE: halten Sie diese Taste einige Sekunden gedrückt, um alle Tasten zu sperren (rechts auf dem Display erscheidint auf Zeile 1 ein "Schlusselsymbol"). Halten Sie diese Taste erneut einige Sekunden gedrückt, um die Sperrung aller Tasten wieder aufzuheiten ("Schlusselsymbol" verschwindet)
4. BYPASS-TASTE: halten Sie diese Taste einige Sekunden gedrück, um das Effektsignal umzuleiten, nur das ursprüngliche (Direkt)-Signal wird weitergeleitet.
5. PARAMETER-TASTE: jeder Effekt verwendet andere Parameter. Mit der Parameter-Taste konnen Sie diese Parameter durchseden. Wenn hinter einem Parameter ein blinkendes „" steht, kann dieser mit dem EDITIERRAD (3) geändert werden. Wenn „SV" auf dem Display erscheint, konnen Sie die ENTER-Taste (9) benutzen, um die neuen Einstellungen abzuspeichern → siehe Punkt 9 für weitere Erläuterungen.

6. EQ/RESET-TASTE: These Taste hat zwei Funktionen:

7. EFFEKT EQ: der Klang jeder Effekts kann mit Hilfe eines 5-Band Equalizers verändert werden. Der Equalizer hat 5 festgelegte Frenzen (62Hz, 250Hz, 1kHz, 2kHz, 8kHz), die alle von -12dB bis +12dB in 1dB-Schritten eingestellt werden konnen. Wenn „SV" auf dem Display erscheidt, können Sie die ENTER-Taste (9) benutzten, um die neuen Equalizer-Einstellungen gemeinsam mit den anderen Effektparametern zu speichern siehe Punkt 9 für weitere Erläuterungen.

8. RESET BENUTZERDEFINIERTE PROGRAMME: Um alle benutzerdefinierten Programme auf die ursprünglichen Werkseinstellungen zurückzusetzen drücken Sie die RESET-Taste bis das Display anzeigt „PRESS [ENTER] TO RESET DATA" (Drücken Sie [ENTER] um die Daten zurückzusetzen). Drücken Sie die ENTER Taste (9) zur Bestätigung. Achting! ALLE ihre persönlichen Einstellungen gehen verloren!!!

9. ENTER-TASTE: hat verschiedene Funktionen:

10. Bestätigung des ausgewählten Effektos: zur Bestätigung ihrer Auswahl, wenn Sie die verschiedene Effekt-Programme durchsehen.

11. Speicherung geänderter Parameter: wenn Sie die Parameter eines Effektäändern, blinking "SV" in der unteren rechten Ecke des Displays auf, um anzuzeigen, dass Sie die geänderten Einstellungen abspeichern können. Sie sollen folgendermaßen vorgehen:

a. Drucken Sie die ENTER-Taste (9): Auf dem Display beginn eines der benutzderdefinierten Programme (U01 - U48) zu/GLEN.
b. Benutzen Sie das EDITIERRAD (3), um das benutzerdefinierte Programm (U01 - U48), in das Sie ihre Einstellungen speichern wollen, auszuwahlen.
c. Drücken Sie die ENTER Taste (9) erneut zur Bestätigung: auf dem Display erscheidiert "STORING DATA" (Datum werden gespeichert)
d. Fertig: die neuen Einstellungen sind gespeichert.

• Batch Setup von Direktsignal: wenn das Effektgerät mit dem Effekt Send/Return oder einem PA-Mischer verwendet wird, möhen Sie nur das Effektsignal zurück zum Mischer senden und nicht das ursprüngliche (Direkt-)Signal. Dies bedeutet, dass das Direktsignal am Ausgang des DFX-48

ausgeschaltet (oder 0% ) sein sollte. Sie sollenen folgendermaßen vorgehen, um dies für alle benutzerdefinierten Programme gleichzeitig zu tun:

a. Drucken Sie die ENTER Taste (9), bis das Display „BATCH SETTING DIRECT: xx%“ anziegt.
b. Benutzen Sie das EDITIERRAD (3), um den Pegel des ursprünglichen (Direkt-)Signals einzustellen. (zum Beispiel: 0% )
c. Drucken Sie die ENTER Taste (9) erneut, bis das Display „SETTING BATCH DIRECT, PLS WAIT" anziegt.
d. Fertig: der neue Pegel für das ursprüngliche (Direkt-)Signal ist gespeichert.

1. EIN/AUS-SCHALTER: zum Ein-/Ausschalten des Ge

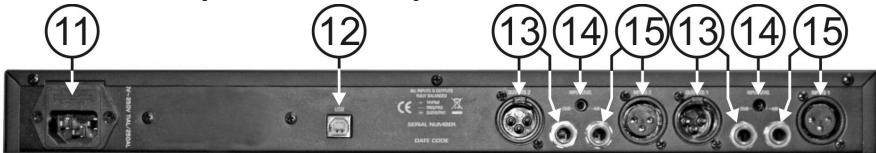

FUNKTIONEN (RÜCKSEITE)

1. NETZEINGANG mit IEC-Buchse und eingebautem Sicherungssockel. Schließen Sie das mitgelieferte Netzkabel hier an.
2. USB ANSCHLUSS: zum Anschlieben des Prozessors an einen PC oder Laptop. Mit der mitgelieferten PC-Software konnen Sie alle Effektparameter über ihren PC einstellen und den Effekten selbst einen Namen geben. Weitere Informationen zur PC-Software finden Sie auf den folgenden Seiten. Der USB-Anschluss kann auch zum Upgraden der Firmware des Gerats benutzt werden.
3. SYMMETRISCHE AUSGANGE: können mit XLR oder JACK Kabel verwendet werden, beiden können mit symmetrischen als auch mit asymmetrischen Kabeln verwendet werden (siehe Kapitel "Anschlüsse" für weitere Informationen)
4. EINGANGSPEGELREGELUNG: benutzen Sie einen kleinen Schraubendreher zum Einstellen des Eingangspegels der Anlage.
5. SYMMETRISCHE EINGänge: können mit XLR oder JACK Kabel verwendet werden, beiden können mit symmetrischen als auch mit asymmetrischen Kabeln verwendet werden.

PC SOFTWARE

Die PC-Software ist sehr benutzerfreundlich und erfordert nicht viel Erläuterung. Wenn Sie sich mit dem Umgang von allen Parametern vertraut sind, können Sie sie sofort einsetzen und wir geben Ohnen nur eine Grunderläuterungen.

Benutzen sie ein einfaches USB Kabel und schreiben sie es an den USB Port auf der Rückseite des DFX-48 und an einen USB Slot an ihrem PC an.

INSTALLATION DER SOFTWARE:

Sehr wichtig: vor der Installation der Windows® Software sollenn Sie einen Treiber zur Sicherung der USB-Kommunikation installmenten!!

- Teil1 - Installation des USB-Treibers

AUTOMATISCHE Installation:

• DFX-48 mit ihrem PC über USB und schalten sie die DFX-48 an.
• Windows erkennt die neue Hardware und fragt sie ob ein neuer Treiber über Internet gesucht werden und anschließend installiert wedren kann: Akzeptieren sie dies Option. Windows versucht die Treiber automatisch zu installieren. Nach einiger Zeit informiert sie Windows ob der Treiber installiert wurde oder nicht.

• Schließen Sie den DFX-48 noch nicht an ihren PC an!
• Die Installationsdaté für den Treiber führen Sie auf der mitgelieferten CDROM oder Sie konnen Sie von der SYNQ-Website herunterlagen (Download-Bereich des DFX-48).
• ENTPACKEN (Unzip) Sie die Datei und doppelklicken Sie die EXE-Datei "PL-2303 Driver Installer.exe" und folgen Sie den Anweisungen zur korrekten Installation des Treibers.

Um zu überprüfen, ob der Treiber korrekt installiert ist, öffnen Sie den Windows Geräte manager und überprüfen, ob der Treiber verfügbar ist. Sie können auch überprüfen, welcher COM-Port emuliert wird (in den meisten Fällen ist es COM3, wie auf der Abbildung angegeben) Um die gelisteten Treiber sehen zu konnen, sollen sie den DFX-48 an den PC anschließen

Poorten (COM & LPT) Communicatiepoort (COM1) ECP- printerpoort (LPT1) Silicon Labs CP210x USB to UART Bridge (COM3) Processors

Hinweis: die in Windows angegebene Treiberbezeichnung kann je nach der in ihrem DFX-48 verwendeten Hardware variieren!

- Teil2 - Installation der DLP-6 PC-Software

Die DFX-48 PC-Software finde Sie auf die mitgelieferten CDROM oder sie konien Sie von der SYNQWebsite herunterladen (Download-Bereich des DFX-48).

• Doppelklicken Sie die Datei mit dem Name "DFX48Setup_V101.exe" und folgen Sie den Anweisungen zur Installation der Software.

- Teil3 - Erstbenutzung

• Schlieben Sie zunachst den DFX-48 mit Hilfe eines USB-Kabels über USB an ihren PC an.
• Der USB-Ausgang des PC wird von der Software als ein RS-232 Anschluss angesehen. Aus thisem Grund mussen Sie bei der ersten Benutzung der Software den korrekten RS232 Port einstellen:
• Starten Sie die PC-Software. In der linken oberen Ecke werden Sie rechts ein Zeichen entdecken, das anzeigt, dass die Software nicht an den Prozessor angeschlossen ist.
• Offnen Sie das "FILE" Menu und wahlen Sie die "RS-232" Option.
  Gewohnlich müssen Sie "COM3" auswahlen. Um sicher zu gehen konnen Sie die COM-Ports im Windows Geräte Manager überprüfen.
• Öffnen Sie wieder das "FILE" Menu und wahlen Sie "CONNECT": oder einfach auf das Icon auf dem Hauptbildschirm klichen

Wenn die Software eine Verbindung zum Prozessor herstellen kann, werden Sie rechts das Zeichen sehen. Wenn das nicht fonctioniert, müssen Sie auch einige andere COM-Einstellungen wahlen und erneut versuchen, eine Verbindung herzustellen.

ÜBERPRÜFEN DER SOFTWARE-VERSION

Öffnen Sie das "HELP" Menu und wahlen Sie die "About" Option. Im Popup-Fenster können Sie die Software-Version und das Erstätigungsdatum des Programms sehen:

VERWENDUNG DER SOFTWARE:

Denken Sie stets daran, dass die Software immer mit dem Prozessor verbunden ist, so dass alle von Ihnen geänderten Parameter und Einstellungen sofort an den DFX-48 übertragen werden! Dies bedeutet, dass sie die Interaktion mit dem Effektiven Ihres Tonsystems "live" ist. Auf dem Bildschirm können Sie erkrennen, dass die PC-Software über ein sehr bediener freundliches Interface mit anklickbaren Symbolen (Icons) verfügt.

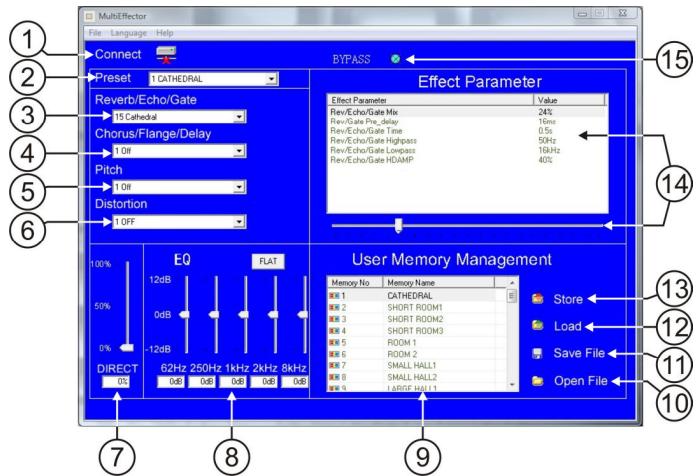

1. CONNECT ICON: klichen Sie thises Icon, um die Verbindung zum DFX-48 herzustellen oder ztretnen. Ein rotes Kreuz zeigt an, dass die Verbindung zum Prozessor getrennt ist. Hinweis: während der Verwendung der PC-Software muss die Verbindung zum DFX-48 stehen!
2. PRESET (Voreinstellung): hier konnen Sie aus den 48 Standard-Effekten auswahlen. Mit den anderen Tasten/Schiebern konnen Sie den Effekt anpassen und ein unter einem neuen Namen auf dem Prozessor und/oder der Hardisk Ihres PC speichern.
3. REVERB/ECHO/GATE: wahlen Sie einen der 27 Parameter und passen Sieihn nach Belieben weiter an.
4. CHORUS/FLANGE/DELAY: wahlen Sie einen der 27 Parameter und passen Sieihn nach Belieben weiter an.
5. PITCH: wahlen Sie einen der 25 Parameter und passen Sie hin nach Belieben weiter an.
6. DISTORTION: wahlen Sie eine der 14 Verzerrungen und passen Sie sie nach Belieben weiter an.
7. DIRECT: um die richtige Balance zwischen dem ursprünglichen und dem Effekt-Signal zu erhalten.
8. EQUALIZER: ein 5-Band-Equalizer zur weiteren Änderung des Effekt-Signals; Drücken Sie die FLAT-Taste, um den Equalizer auszuschalten.
9. EFFECTS LIST: Liste mit den Name der zeit im DFX-48 geladenen Effekte.
10. OPEN FILE: dient zum Laden von vorher gespeicherten Effekten von der Harddisk in die PC-Software (und den DFX-48), damit Sie diese verwenden und/oder weiter anpassen können.

11. SAVE FILE: Sie können alle Effekte auf einmal oder nur einen bestimmten Effekt in einer Daten abspeichern. Ein Pop-Up-Fenster erscheint:

12. Only save memory xx: nur der von Ihnen in der EFFECTS LIST (9) ausgewählte Effekt wird auf der Hardisk gespeichert. Sie können der Datei einen beliebigen Namegen geben, die Erweiterung ".ef" wird hinzugefügt.

13. Save all memory: alle 48 benutzerdefinierten Effekte werden auf der Harddisk in einer Daten gespeichert. Sie können den Daten einen beliebigen Namegen geben, die Erweiterung „mef" wird hinzugefügt.

14. LOAD:性和安全的调用。Load将安全配置到PC-Software上，以确保安全运行。Load将安全配置到PC-Software上，以确保安全运行。

15. ENTER: dient zum Abspeichern des garde von ihren geschaffenen/abgeänderten Effekt im DFX-48, damit dieser verwendet werden kann, wenn der PC nicht mehr angeschlossen ist:

16. In der EFFECTS LIST (9) wahren Sie zunachst den Platz, an dem Sie den neuen Effekt speichern sollen (einen der 48 verfügbaren Pläte)

17. Drucken Sie die ENTER-Taste, ein Pop-Up-Fenster erscheint.
18. Geben Sie einen beliebigen Namein ein (maximal 12 Zeichen!)

19. Drücken Sie die OK-Taste: der Effekt wird im DFX-48 auf dem von Ihnen ausgewählten Platz gespeichert.

20. EFFECT PARAMETER: alle Effekt-Parameter werden aufgelistet. Sie konnen einen der Parameter auswahlen undihn sehr leicht mit dem Schieber (Slider) unter der List anpassen. Sie werden den Effekt sofort horen!

21. BYPASS: drücken Sie einfach die grüne Taste, um den Effekt an-/auszuschalten.

TECHNISCHE DATEN

Spanningsversorgung:	90Vac ~ 240Vac, 50Hz
Sicherung:	20mm Glassicherung 250V 1A träge
Frequenzbereich:	20-20.000Hz (+/-0,25dB)
THD + noise:	<0.03% @ 1kHz, 0dB
Signalauschabstand (IHF-A):	>95dB @ 1kHz.
Eingangspegel:	-20dB/+4dB
Impedanz Eingang:	40kΩ symmetrisch
	20kΩ asymmetrisch
Impedanz Ausgang:	66Ω symmetrisch
	33Ω asymmetrisch
AD/DA:	24bit Sigma/Delta
Abtastgeschwindigkeit:	48kHz
MIDI:	5-Pin DIN (in/thru/out)
EINZELEFFEKT-VOREINSTELLUNGEN:	Nummer = 36
	Cathedral, Short Room 1+2+3, Room 1+2, Small Hall 1+2, Large Hall 1+2, Short Plate, Vocal Plate, Church 1+2, Delay 1+2, Triplet Delay, Multitap Delay, Gated Reverb 1+2, Gated Plate 1+2, Stereo Echo, Triplet Echo, Chorus Light 1+2, Chorus Medium 1+2, Chorus Fast 1+2, Resonant Chorus, Long Time Chorus, Leslie Slow, Pitch.
MULTIEFFEKT-VOREINSTELLUNGEN:	Nummer = 12
	Delay&Reverb 1+2, Chorus&Reverb 1+2, Flanger&Reverb 1+2, Chorus&Delay 1+2, Distortion&Chorus, Distortion&Delay, Distortion&Gate, Pitch&Delay.
Abmessungen:	482(W) x 44(H) x 152(D) mm
Gewicht:	2,00kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com

Relación S/N (IHF-A):

Nivel de entrada:
