Produkttyp	Lichtprojektor
Marke	BEGLEC
Modell	TOMAHAWK
Abmessungen (L x B x H)	38 × 21 × 12 cm
Gewicht	5,0 kg
Stromversorgung	AC 230V, 50 Hz
Sicherung	250V 3A träge (20 mm Glas)
Lampe	EFP 100W / 12V
Anzahl der Gobos	18 (davon 6 mehrfarbig)
Zusätzlicher Spiegel	Schwenkspiegel
Tonsteuerung	Eingebautes Mikrofon
Rotationsmodi	Dauerbetrieb oder musikaktiviert (über 2 Schalter)
Maximale Umgebungstemperatur	45 °C
Maximale Oberflächentemperatur	85 °C
Mindestabstand zu Wänden	50 cm
Höheninstallation	Qualifiziertes Personal erforderlich; Sicherungsseil obligatorisch
Reinigung der Außenlinsen	Alle 30 Tage
Reinigung der Innenlinsen	Alle 90 Tage (durch qualifiziertes Personal)
Interne Wartung	Empfohlen durch qualifiziertes Personal

Häufig gestellte Fragen - TOMAHAWK BEGLEC

Wie installiere ich den Projektor in der Höhe?

Die Höheninstallation muss von qualifiziertem Personal durchgeführt werden. Verwenden Sie eine geeignete Befestigungshalterung und ein sekundäres Sicherungsseil, das das 12-fache des Gerätegewichts tragen kann. Stellen Sie sicher, dass die Struktur mindestens das 10-fache des Gerätegewichts trägt. Halten Sie einen Mindestabstand von 50 cm zu Wänden ein und platzieren Sie das Gerät nicht über Personen.

Wie ersetze ich die Lampe?

Trennen Sie das Gerät vom Stromnetz und warten Sie 10 Minuten, bis es abgekühlt ist. Schrauben Sie das Lampenfach auf, ziehen Sie die Fassung vorsichtig heraus, ersetzen Sie die alte Lampe durch eine neue vom Typ EFP 100W / 12V. Berühren Sie die Lampe nicht mit bloßen Händen; falls doch, reinigen Sie sie mit einem Tuch und Alkohol. Schließen Sie das Fach wieder.

Welche Rotationsmodi sind verfügbar?

Zwei Schalter steuern getrennt die Gobos und den internen Reflektor: Position '0' = Dauerrotation, Position '1' = musikaktivierte Rotation (über das eingebaute Mikrofon). Der Schwenkspiegel des Tomahawk ist immer musikaktiviert.

Wie reinige ich die Linsen?

Reinigen Sie die Außenlinsen mindestens alle 30 Tage mit einem weichen Tuch und einem Glasreiniger. Die Innenlinsen sollten alle 90 Tage gereinigt werden, idealerweise von qualifiziertem Personal. Trocknen Sie immer sorgfältig.

Was ist die maximale Betriebstemperatur?

Die maximale Umgebungstemperatur beträgt 45 °C. Die Oberflächentemperatur des Geräts kann im Betrieb 85 °C erreichen; berühren Sie das Gehäuse nicht mit bloßen Händen und lassen Sie das Gerät vor Wartungsarbeiten abkühlen.

Kann ich einen Dimmer mit diesem Projektor verwenden?

Nein, schließen Sie das Gerät nicht an einen Dimmer an. Dies könnte das Gerät beschädigen. Verwenden Sie nur eine direkte Stromquelle gemäß den Spezifikationen (AC 230V, 50Hz).

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie zuerst, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Ersetzen Sie gegebenenfalls die Hauptsicherung (250V 3A träge, 20mm Glas). Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Händler. Öffnen Sie das Gerät nicht selbst.

Wird der Projektor mit einem Sicherungsseil geliefert?

Das Sicherungsseil ist nicht im Lieferumfang enthalten. Sie müssen ein zertifiziertes Sicherungsseil verwenden, das das 12-fache des Gerätegewichts tragen kann, für jede Höheninstallation. Befestigen Sie es so, dass kein Teil mehr als 20 cm fallen kann, falls die Hauptbefestigung versagt.

Wie aktiviere ich den musikgesteuerten Modus?

Stellen Sie den entsprechenden Schalter (Gobos oder Reflektor) auf '1'. Das eingebaute Mikrofon erfasst die Musik und synchronisiert die Rotation. Für Dauerrotation stellen Sie den Schalter auf '0'.

Welche Lampe soll ich für den Austausch verwenden?

Verwenden Sie ausschließlich eine Lampe vom Typ EFP 100W / 12V. Installieren Sie niemals eine Lampe mit höherer Wattzahl, da dies zu Überhitzung und Geräteschäden führt. Beachten Sie das Etikett auf der Rückseite des Geräts.

BEDIENUNGSANLEITUNG TOMAHAWK BEGLEC

Bedienungsanleitung DU

ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

DESHACERSE DEL APARATO

TECHNISCHE KENMERKEN

Netvoeding:	wisselstroom 230 V, 50 Hz
Zekering:	250 V / 3A trage zekering (20 mm)
Geluidscontrole:	Inwendige microfoon
Lamp:	EFP 100W / 12V

Exercet:
Afmelingen:	24 x 20 x 12cm
Gewicht:	4.6kg

Patriot:
Afmelingen:	45 x 32 x 16cm
Gewicht:	5.1kg

Tomahawk:
Afmetingen:	38 x 21 x 12cm
Gewicht:	5.0kg

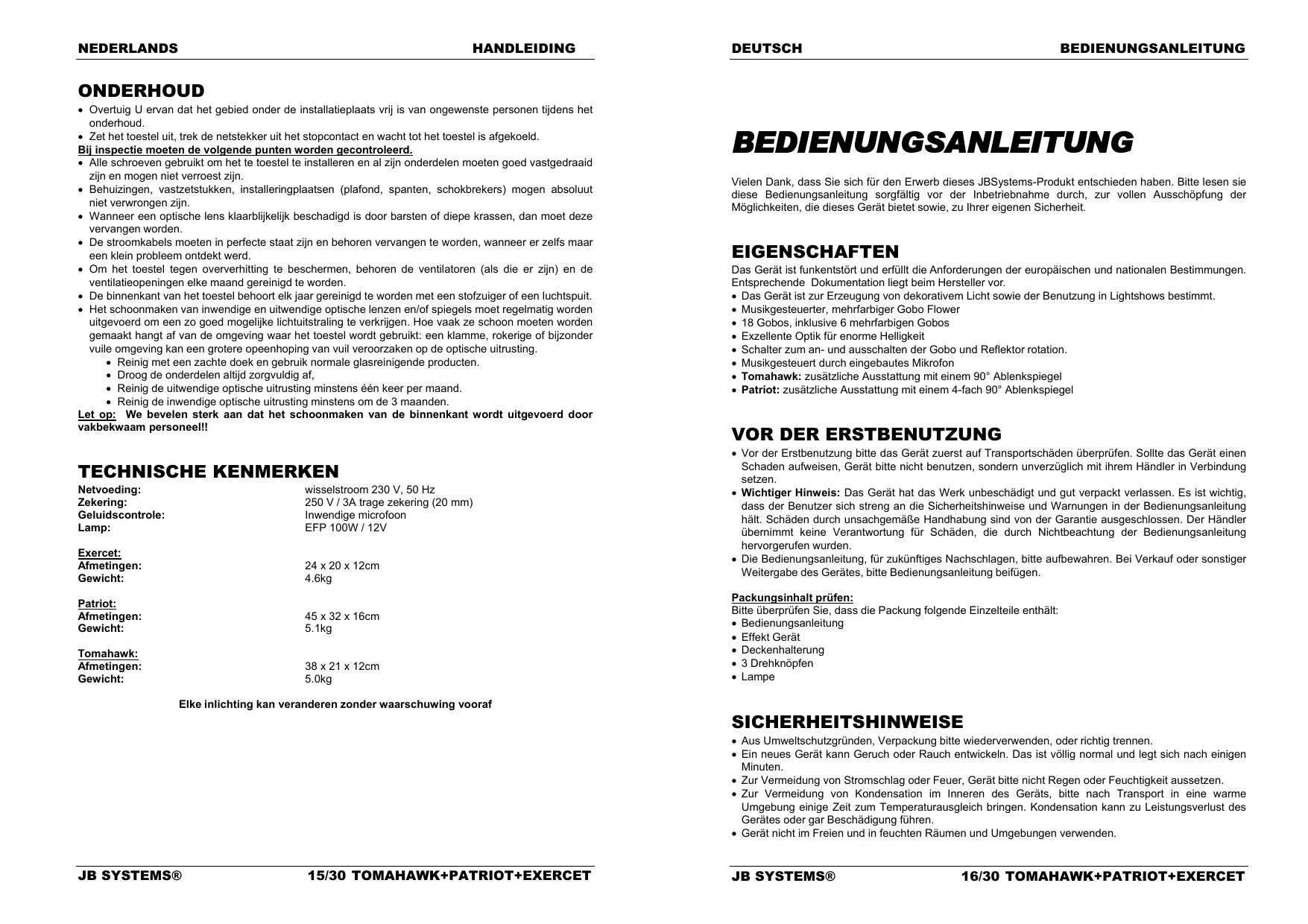

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems-Produkt entschieden haben.itte lessen sie.
these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Moglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Musikgesteuerter, mehrfarbiger Gobo Flower
  18 Gobos, inklusive 6 mehrfarbigen Gobos
• Exzellente Optik für enorme Helligkeit
• Schalter zum an- und ausschalten der Gobo und Reflektor rotation.
• Musicgesteuert durch eingebautes Mikrofon
• Tomahawk: zusätzliche Ausstattung mit einem 90^ Ablenkspiegel
• Patriot: zusätzliche Ausstattung mit einem 4-fach 90^ Ablenkspiegel

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzung besteht das Gerät zuerst auf Transportschäden überprüften. Soltte das Gerät einen Schaden aufweisen, Gerätitte nicht benutzen, sondern unverzüglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler überimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- Effekt Gerät
- Deckenhalterung
3 Drehknopfen
- Lampe

SICHERHEITSHINWEISE

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warmer Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.

• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.

• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen dazu, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollene,itte sofort Netzsteckerziehen und vom Stromkreis trennen.

• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 45^ nicht überschreiben.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Ausweiseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
  Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

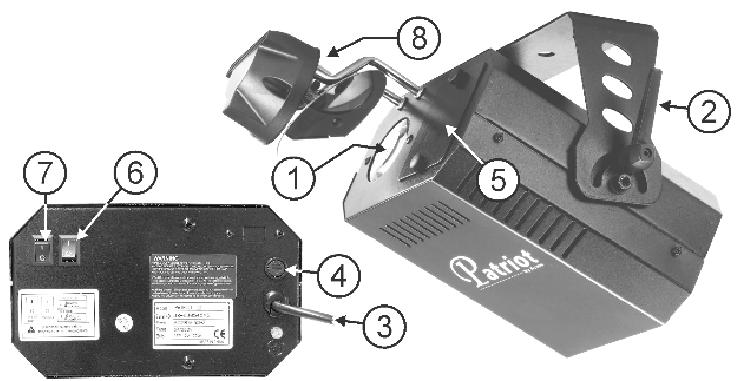

BESCHREIBUNG

1. Objektiv
   2.Deckenhalterung mit Drehknopf zum Festschauben und zum befestigen einen Montagehaken.
   3.Netzkabel

2. Sicherung
   5.Kammer für Lampe

3. Gobo Schalter zum an- und ausschalten der Gaborotation.

4. Reflektor Schalter zum an- und ausschalten der Reflextorrotation.
5. Tomahawk: zusätzliche Ausstattung mit einem 90^ Ablenkspiegel
   Patriot: zusätzliche Ausstattung mit einem 4-fach 90^ Ablenkspiegel
   Exercet: nicht verfügbar

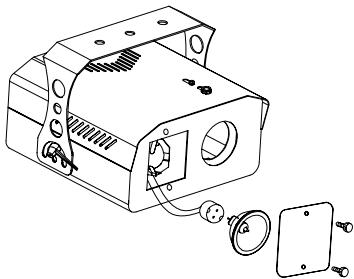

EINSETZEN/AUSTAUSCHEN DER LICHQUEILLE

Bei Austausch oder Ersatz der Lichtquelle Gerät für mindestens 10 Minuten abkühlen halten. Stets Netzsteckerziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc) verwenden. Original-Ersatzteile verwenden.

• Netzsteckerziehen.
• Etwa 10 Minuten abwarten, bis sich das Gerät abgekühlt hat.
• Fach für Lampe aufschauben.
• Auf der Innenseite konnen Sie die Lampenfassung sehen. Vorsichtig aus dem Fach herausziehen.
• Gebrauchtes Leuchtmittel herausziehen. Hierbei an der Fassung festhalten und nicht am Kabel!
• An der Fassung festhalten, wenn ein neues Leuchtmittel eingesetzt wird.
• Achtung! Geräteaufkleber auf der Rückseite des Gerats oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit higherer Wattanzahl einsetzen!
• These Leuchtmittel erzeugen höhere Temperatures, für die these Gerät nicht ausgelegt ist. Hat das Gerät einen Transformator, kann dieser wegen Überlastung durchbrennen.
  Leuchtmittel nicht mit bloßen Händen berühren! Das verkürzt die Lebenserwartung der Lichtquelle erheblich. Falls es noch einmal vorkommen, sollte, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben.
• Neues Leuchtmittel einsetzen und sicherstellen, dass sie nicht von Kabeln berührt wird.
• Fach wieder zuschrauben.
  Fertig

ÜBERKOPF-MONTAGE

Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
- Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
- Gerät in gut belufteter Position installieren,weit enternt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
- Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
- Vor Montage sicherstellen, dass die gewählte Position wichtens das 10-fache Gerätegewicht aufnehmen kann.
- Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
- Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
- Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

BEDIENUNGSPANLEITUNG

• Sobald das Gerät an das Stromnetz angeschlossen wird, beginnt es zu arbeiten.

• Gobo Schalter nutzen zum an- und ausschalten der Goborotation:

Umschalter auf "0": ständige Drehbewegung

Umschalter auf "1": Musikgesteuerte Drehbewegung

• Reflektor Schalter zum an- und ausschalten der Reflextorrotation.

Umschalter auf "0": ständige Drehbewegung
Umschalter auf "1": Musikgesteuerte Drehbewegung

Die zusätzlichen Ablenk-Spiegel des Tomahawk und Patriot arbeiten stets tongesteuert.

• Regelmäßige Betriebspauden sind für eine lange Lebenserwartung des Geräts notwendig. Es ist nicht für den Dauerbetrieb ausgelegt.
• Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Leuchtmittels verkürzt.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebes nicht mit bloßen Händen anfassen.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerat ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile,müssen fest angezogen und rosfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lufthungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Bebehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besondere verschmützte Umgebung führen zu größer Verschmuchtung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:	≈ 230V, 50Hz
Sicherung:	250V / 3A langsame Sicherung (20mm Glas)
Klangregler:	Eingebautes Mikrofon
Lichtquelle:	EFP 100W / 12V

Exercet:

Abmessungen:	24 x 20 x 12cm
Gewicht:	4.6kg

Patriot:

Abmessungen:	45 x 32 x 16cm
Gewicht:	5.1kg

Tomahawk:

Abmessungen:	38 x 21 x 12cm
Gewicht:	5.0kg

Technische Änderungen, können auch ohne Vorankündigung vorgenommen werden!
