Produkttyp	LED-Projektor
Marke	BEGLEC
Modell	LP-8140
Abstrahlwinkel	40°
Anzahl der LEDs	81 (26 rote + 26 grüne + 29 blaue)
Stromverbrauch	10 W
Stromversorgung	3 x 24V AC über LED Manager (ausschließlich)
Abmessungen (L × B × H)	146 × 146 × 55 mm
Gewicht	0,3 kg
Verwendung	Nur für Innenräume
Maximale Umgebungstemperatur	45°C
Montage	Aufhängebügel oder Einbau (Platte bis 15 mm)
Schutz	Schutzglas 15×15 cm
Kompatibilität	Nur mit JB Systems LED Manager
Zertifizierungen	Entspricht nationalen und europäischen Normen
Wartung	Innenreinigung durch qualifiziertes Personal empfohlen
Garantie	Deckt keine Schäden durch unsachgemäße Verwendung ab

Häufig gestellte Fragen - LP-8140 BEGLEC

Wie installiere ich den LP-8140 in einer abgehängten Decke?

Entfernen Sie zuerst den Aufhängebügel. Machen Sie eine Öffnung von 125×125 mm. Installieren Sie die Federclips, schließen Sie die Stromversorgung an, schieben Sie das Gehäuse in die Öffnung und lassen Sie die Clips los. Stellen Sie sicher, dass die Plattendicke 15 mm nicht überschreitet.

Kann der LP-8140 direkt an eine Netzsteckdose angeschlossen werden?

Nein, auf keinen Fall. Der LP-8140 darf ausschließlich über den JB Systems LED Manager (3 x 24V AC) mit Strom versorgt werden. Schließen Sie ihn nicht direkt an das 220/230V-Netz oder an ein anderes Gleichstromnetzteil an.

Wie hoch ist der Stromverbrauch des LP-8140?

Der Verbrauch beträgt nur 10 Watt, was ihn sehr wirtschaftlich und ohne nennenswerte Wärmeentwicklung macht.

Welchen Abstrahlwinkel hat der LP-8140?

Das Modell LP-8140 hat einen Abstrahlwinkel von 40°. Beachten Sie, dass das Modell LP-8115 einen Winkel von 15° hat.

Wie viele LEDs hat der LP-8140?

Er hat 81 LEDs: 26 rote, 26 grüne und 29 blaue, angeordnet hinter einem Schutzglas von 15×15 cm.

Wie reinige ich das Gerät?

Vermeiden Sie staubige Umgebungen und reinigen Sie die Außenseite regelmäßig mit einem trockenen Tuch. Für die Innenreinigung wenden Sie sich an qualifiziertes Personal.

Wie hoch ist die maximale Umgebungstemperatur für den Betrieb?

Die maximale Umgebungstemperatur beträgt 45°C. Nicht darüber hinaus verwenden.

Kann ich dieses Gerät im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich bestimmt. Nicht Regen oder Feuchtigkeit aussetzen.

Wie verbinde ich den LP-8140 mit dem LED Manager?

Verwenden Sie ein 4-adriges Kabel und achten Sie auf die Farben: weiß (weiß), grün (grün), blau (blau), rot (rot). Ein falscher Anschluss kann das Gerät beschädigen.

Was tun bei einer Fehlfunktion?

Trennen Sie das Gerät sofort vom LED Manager. Verwenden Sie es nicht, wenn es während des Transports beschädigt wurde. Kontaktieren Sie Ihren Händler oder einen qualifizierten Techniker.

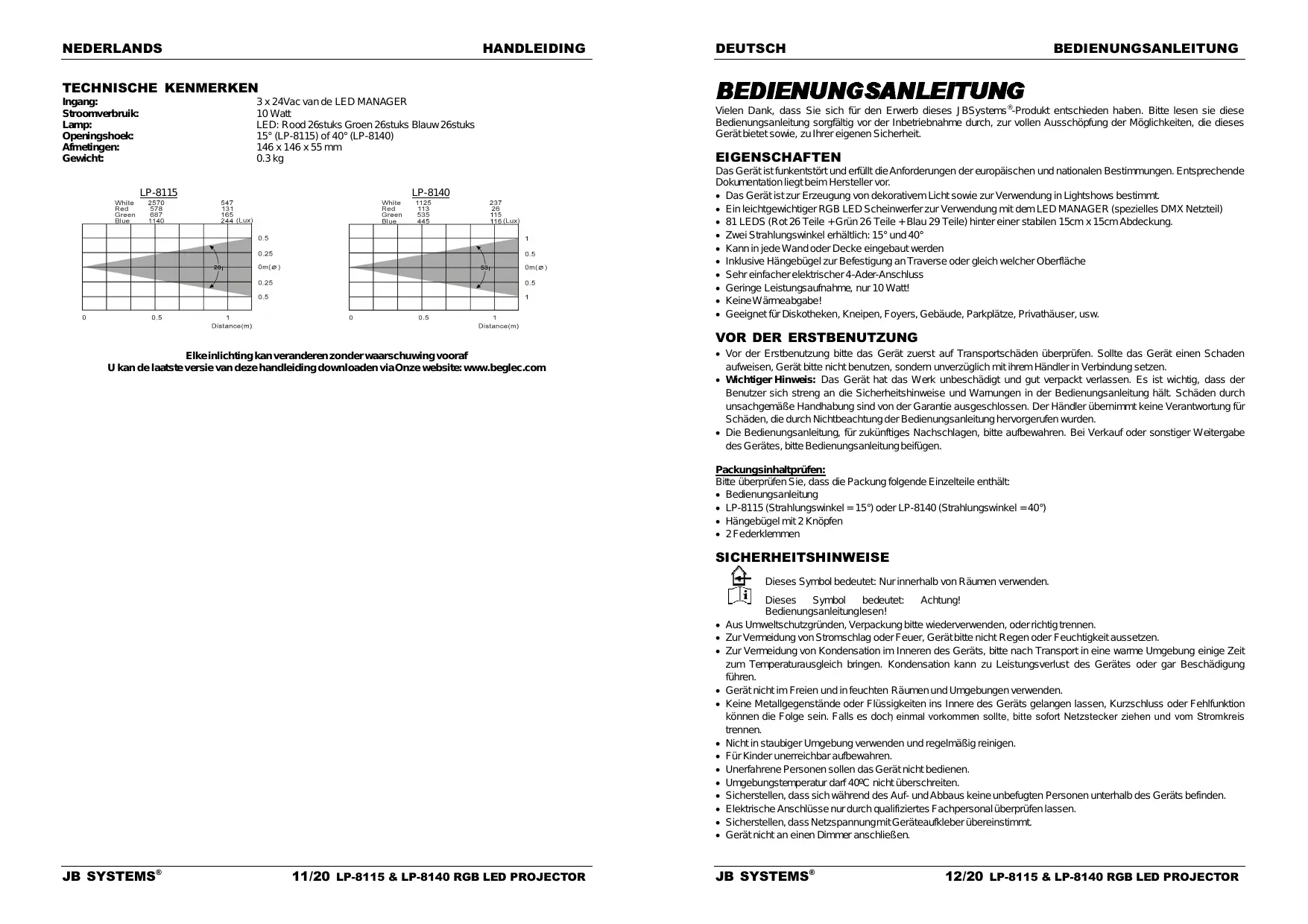

BEDIENUNGSANLEITUNG LP-8140 BEGLEC

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

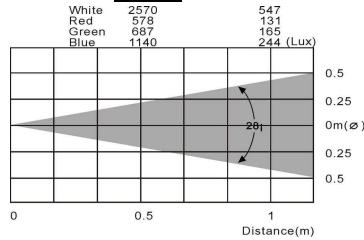

TECHNISCHE KENMERKEN

Ingang:

Stroomverbruik:

Lamp:

Openingshoek:

Afmetingen:

Gewicht:

LP-8115

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieser JBSysteme®-Produkt entschieden haben.itte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochigkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerat ist funkentstort und erflt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.
• Ein leichtgewichtiger RGB LED Scheinwerfer zur Verwendung mit dem LED MANAGER (spezielles DMX Netzteil)
• 81 LEDs (Rot 26 Teile + Grün 26 Teile + Blau 29 Teile) hinter einer stabilen 15cm× 15cm Abdeckung.
  Zwei Strahlungswinkel erhältlich: 15^ und 40^
• Kann in jeder Wand oder Decke eingebaut werden
• Inkclusive Hangebügel zur Befestigung an Traverse oder gleich welcher Oberfläche
  Sehr einfacher elektrischer 4-Ader-Anschluss
• Geringe Leistungsaufnahme, nur 10 Watt!
• Keine Wärmeabgabe!
• Geeignet für Diskotheken, Kneipen, Foyers, Gebäude, Parkplätze, Privathäuser, usw.

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Solle das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
  Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinne und Wamungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhaltprüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- LP-8115 (Strahlungswinkel = 15°) oder LP-8140 (Strahlungswinkel = 40°)
- Hangebügen mit 2 Knöpfen
- 2 Federklemmen

SICHERHEITSHINWEISE

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung!

Bedienungsanleitungsglen!

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.

• Gerät nicht an einen Dimmer anschließen.

• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerät zu vermeiden.

• Aus Sicherheitsgründen dürfen an dem Geräte keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

MONTAGE:

EINIGWICHTIGHINWEISE:

!!Vorliegender LP-8115/LP-8140 darnur mit dem JB SYSTEMS LED MANAGER verwendet werden!! !!!Nicht DIREKT AN 230V AC oder irgendeln herkommliches 24V DC Netzeil anschlieben!!

Zum Anschlieben des LP-8115/LP-8140 an den LED MANAGER einfach die entsprechenden Farben mit einander verbinden:

LED MANAGER
LP-8115/LP-8140

White

White

Green

Green

Blue

Blue

Red

Sie konnen den LP-8115 & LP-8140 auf 2 Arten montieren:

1. Den beigeufigen Hangebüber verwenden, um den LP-8115/LP-8140 mit einem Montagehaken zu befestigen
2. Den LP-8115/LP-8140 in eine Montageplatte (z.B. Decke) einbauen
3. Montieren des LP-8115/LP-8140 in eine Montageplatte MIT HILFE VON 4 SCHRAUBEN:

1. Verwendung desbeigeufigsten Hangebügels:

Der Hangebürger hat 2 Knöpfle und ein Montageloch um einen kleinen Montagehaken zu befestigen.

Vor de Montage des vorliegende Geräts,itte die nachfolgenden Informationen durchtesen:

• Gehen Sie sicher, dass sich während der Montage keine unbefugten Personen im Gefahrenbereich unterhalb der Anlage befinden
• Das Gerät muss gut befestigt werden, eine frei schwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!

2. Einbau des LP-8115/LP-8140 in eine Montageplatte MIT HILFE VON FEDERKLEMMEN:

WICHTIGER HINWEIS: Vor der Montage des Geräts den Hangebügel unbedingt entfern!

Vor der Montage des vorliegenden Gerätsitte nachfolgende Informationen durchlesen:

• Der Durchmesser des Ausschnits muss 125mm× 125mm betragen
  Die Dicke der Montageplatte (Decke) kann bis zu 15mm betragen
• Stellen Sie sicher, dass sich während der Montage keine unbefugten Personen im Gefahrenbereich unterhalb der Anlage befinden

Vorphensweise bei der Montage:

• Montieren Sie die Federklemmen an beiden Seiten des Gehäuses.
• Achten Sie darauf, dass die elektrischen Anschlüsse gemacht sind, ehe Sie das Gerät in die Montageplatte einbauen!
• Drücken sie beide Federklemmen nach oben (siehe Abbildung A).
• Schieben Sie die Armatur in das 125mm× 125mm Loch der Montageplatte (Decke).
• Lassen Sie die Federklemmen los (siehe Abbildung B).
  Die Armatur sitszt fest in der Montageplatte (Decke).

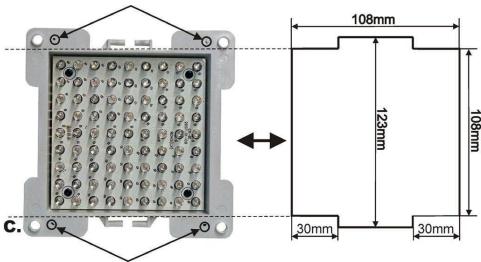

3. Montieren des LP-8115/LP-8140 in eine Montageplatte MIT HILFE VON 4 SCHRAUBEN:

Wenn die Montageplatte dicker als 15 mm ist, eignen sich die Federklemmen nicht mehr zur Montage. In thisem Fall konnen Sie die Armatur folgendermaien montieren:

• Sagen Sie ein Loch aus gemäß Zeichnung. (Sie werden das Loch stellenweise mit einer Feile vergröbern müssen, um die Armatur perfect einzupassen)
• Entfernen Sie die Schutzscheibe (und die Federklemmen, wenn diese am Gerät befestigt sind)
• Bohren Sie 4 Löscher an den mit Kreisen angegebenen Stellen (siehe Abbildung C)
• Befestigen Sie das Gerät in der Montageplatte mit passenden Schrauben
• Bringen Sie die Schutzscheibe wieder am Gerät an

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugen Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten.
  Gerat außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgangen oder in der Nähne von Sitzgelehenheiteninstallieren.
• Gerat gut befestigen. Eine frei schwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Betreiber muss sicherenstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollenen jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

Samtliche Schrauben zur Installation und Befestigung jeglicher Teile,müssen fest angezogen und rostfrei sein.
- Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung zeigen.
Die Kabel mnen stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschadigungen erneuert werden.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

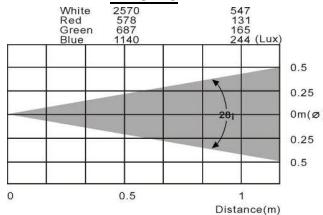

TECHNISCHE EINZELHEITEN

Eingangsleistung:

Leistungsaufnahme:

Lichtquelle:

Strahlungswinkel:

Abmessungen:

Gewicht:

LP-8115

3x 24V AC aus dem LED MANAGER

10Watt

LED: Rot 26 Teile Grun 26 Teile Blau 29 Teile

15^ (LP-8115) oder 40^ (LP-8140)

146 × 146 × 55 mm

0.3kg

LP-8140

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neuste Version dess Benutzerhandbuches von unserer Website herunterlagen:

www.beglec.com
