BEDIENUNGSANLEITUNG SE 100 BEGLEC

ENTSORGUNG DES GERÂTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäk den Vorschriften Ihres Landes.

AND LOOK FOR OTHER PRODUCTS FROM JB SYSTEMS Bedienungsanleitung EIGENSCHAFTEN + Professioneller Multi-Band Sound Prozessor: optimiert den Sound, was zu besserer Klarheit, Präsenz und Transparenz führt + Steigert den Bassdruck beachtlicht + Separater variabler Subwoofer-Output mit regulierbarer Trennfrequenz + Subwoofer Umkehrregler + 50Hz/100Hz Low-cut-Filter + Variable Soundverarbeitug für perfekte Klang-Balance - Verstärker mit multi-band-Tuning von 1kHz bis 8kHz. - Balanced XLR Inputs/Outputs

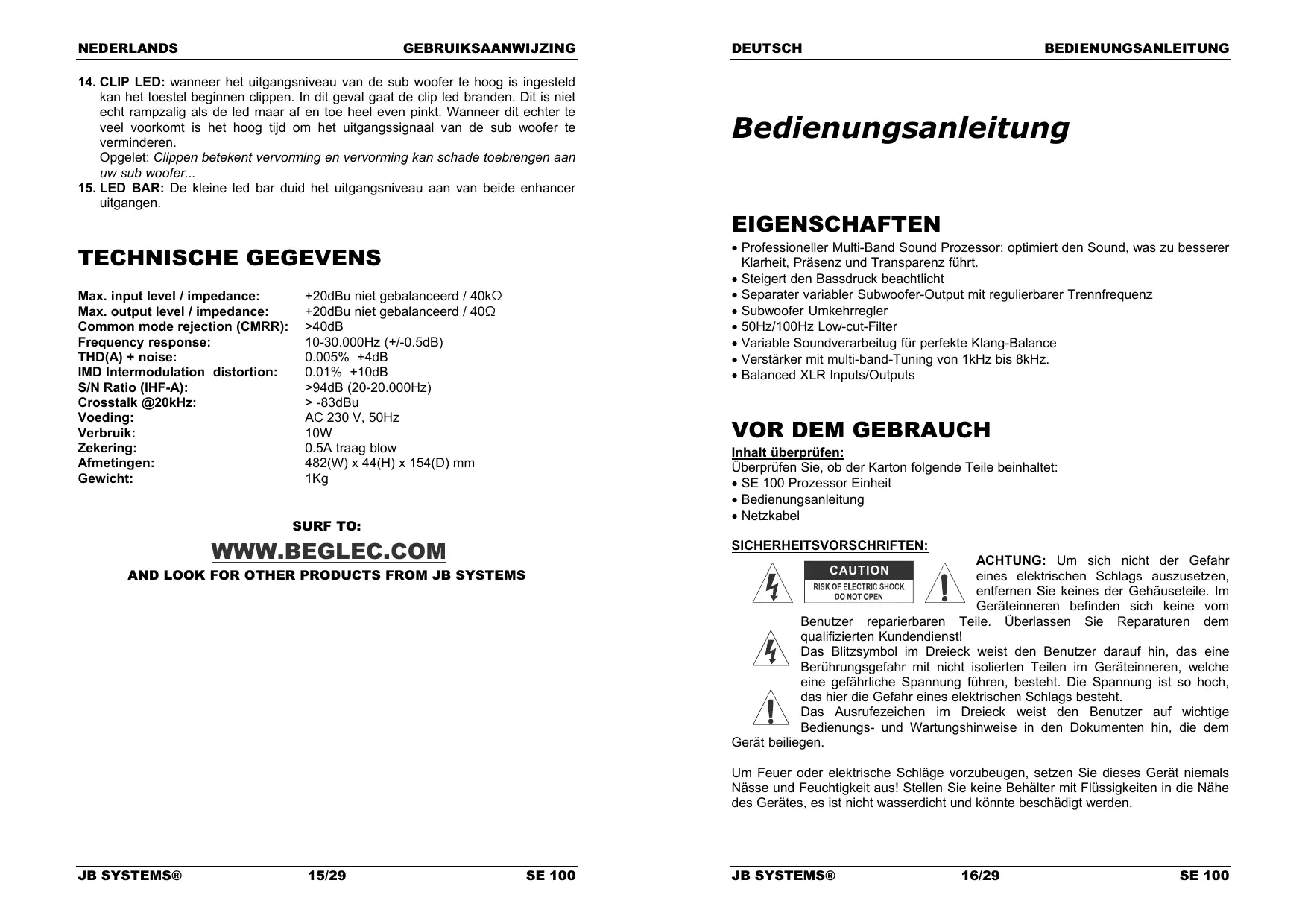

Inhalt überprüfen: Überprüfen Sie, ob der Karton folgende Teile beinhaltet: + SE 100 Prozessor Einheit + Bedienungsanleitung + Netzkabel SICHERHEITSVORSCHRIFTEN: ACHTUNG: Um sich nicht der Gefahr AS A eines elektrischen Schlags auszusetzen, RISK O ELECTRIC SHOCK entfemen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Telle. Überlassen Sie Reparaturen dem /\ qualifizierten Kundendienst! /%\ Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, /4\_ das hier die Gefahr eines elektrischen Schlags besteht. Î\ Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige 3 Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. Um Feuer oder elektrische Schläge vorzubeugen, setzen Sie dieses Gerät niemals Nässe und Feuchtigkeit aus! Stellen Sie keine Behälter mit Flüssigkeiten in die Nähe des Gerätes, es ist nicht wasserdicht und kônnte beschädigt werden. JB SYSTEMS® 15/29 SE 100

JB SYSTEMS® 16/29 SE 100

DEUTSCH BEDIENUNGSANLEITUNG DEUTSCH BEDIENUNGSANLEITUNG INSTALLATIONSANLEITUNG: « Stellen Sie das Mischpult in einem gut belüfteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird. « Plazieren und benutzen Sie das Mischpuit für eine längere Zeit neben sehr warmen Geräten wie Verstärker, Lampen, etc., kännte es die Funktion des Gerätes beeinträchtigen. + Das Gerät kann in 19“ Racks eingebaut werden. Benutzen Sie dafür die in der Frontblende eingelassenen Lôcher. + Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation. + Wenn das Mischpult aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehtfunktionen zu vermeiden, soliten Sie das Gerët für ca. 1 Stunde vom Stromnetz trennen. + Legen Sie die Kabel immer so, dass sie nicht eingeklemmt sind und nicht durch schwere oder scharfkantige Gegenstände beschädigt werden kännen. ANSCHLUSSFELDER Diesen Sound-Prozessor kann man auf verschiedene Weise benutzen. Grundsätzlich wird das Gerët zwischen der Musikquelle (jeder Line-Output ist mêglich) und der Einheit, die für Aufnahmen oder Musikverstärkung eingesetzt wird, angeschlossen. Meistens wird der SE100 venwendet, um die Soundqualität und den Bass-Druck in PA- und Discotheken-Beschallungsantagen zu verbessem. Der SE100 wird hinter dem Master-Output des Audio-Mixers angeschlossen. Sie Kônnen auch den Subwoofer-Output verwenden, um einen Extra Subwoofer-Verstärker zu betreiben, der zusätzlichen Power-Schub bewirkt! + SE100 kann zwischen Mischpuit und Monitor angeschlossen werden, um den Monitor zu verstärken. + SE100 kann auch zwischen Tape-Deck und Mixer-Konsole verwendet werden, um den Sound des Tape-Decks zu verstärken. + SE100 kann zwischen dem Record-Output einer Mixer-Konsole und einem Tape- Deck verwendet werden, um den Sound, der aufgenommen wird, zu verstärken. + SE100 kann verwendet werden, um den Sound-Verlufit auszugleichen, der durch viele Etfektgeräte ausgelôst wird. Setzen Sie in diesem Fall den SE100 als letzte Einheit der Effekt-Anlage ein. «+ SE100 kann verwendet werden, um den Soundqualitätsverlust während einer Tapeüberspielung zu kompensieren: die Kopie kann sogar besser als das Original sein! Platzieren Sie den SE100 zwischen den Ausgang des Playback-Decks und den Eingang des Aufnahme-Decks. Für zusätzliche Informationen über Anschlussfelder beachten Sie bite den nächsten Abschnitt.

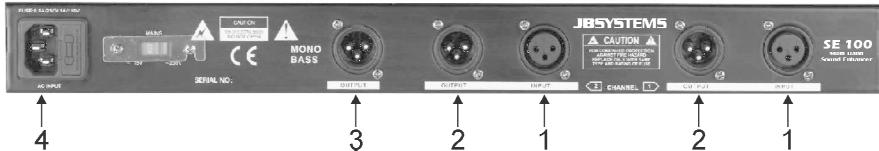

RÜCKSEITE: ANSCHLUSSFELDER

1. INPUT Anschluss: Dieser Female XLR-Verbinder akzeptiert beide Line-Signale

(unsymmetrisch und symmetrisch) der Geräteeinheit, die Audio-Verstärkung benôtigt. + Für den symmetrischen Gebrauch beachten Sie bitte die folgende Belegung: Pint = Ground Pin2 = + Pin = - Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 - 5m XLR m/) + Für den unsymmetrischen Gebrauch schlieBen Sie Pin3 (-) an Pin1 (ground) Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0445 - cinch/XLR m)

2. OUTPUT Anschuss: Dieser Male XLR-Verbinder akzeptiert beide Line-Signale

(unsymmetrisch und symmetrisch). + Für den symmetrischen Gebrauch beachten Sie bite die folgende Belegung: Pin = Ground Pin2=+ Pin3= - + Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 - 5m XLR m/f) + Für den unsymmetrischen Gebrauch schlieBen Sie Pin3 (-) an Pin1 (ground) Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0440 - cinch/XLR f)

3. SUBWOOFER OUTPUT Anschluss: Dieser Male XLR-Verbinder kann mit

beiden Inputs von Subwoofer-Verstärkern (unsymmetrisch und _symmetrisch) verbunden werden. Die Trenn-Frequenz und der Level dieses Outputs sind verstellbar. + Für den symmetrischen Gebrauch beachten Sie bitte die folgende Belegung: Pin = Ground Pin2= + Pin3= - *_ Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 - 5m XLR m/f) + Für den unsymmetrischen Gebrauch schlieBen Sie Pin3 (-) an Pin1 (ground) Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0440 - cinch/XLR f)

4. Mains Input: Verbinden Sie den Sound-Prozessor mit dem 230V-Stromnetz/AC

mit dem beiliegenden Netzkabel.

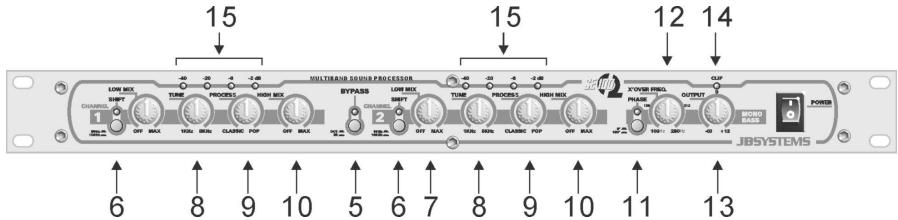

FRONTSEITE: EINSTELLUNG UND ANWENDUNG

5. ACTIV Schalter: Dieser Knopf steuert den Prozessor zwischen Betrieb und

Standby. Bei gedrücktem Knopf erleuchtet die blaue Lampe, um zu zeigen, dass

DEUTSCH BEDIENUNGSANLEITUNG

der Prozessor in Betrieb ist. Sie kônnen diesen Schalter dazu verwenden, um den Klang mit und ohne Prozessor zu vergleichen. Dies vereinfacht das tunen des Klangs mit der Trial-und-Error-Funktion: SHIFT Schalter: Legt die Trennung niedrigerer Frequenzen des Bass- Prozessors fest. Je nach Situation kônnen Sie eine Trenn-Frequenz für den Bass-Prozessor von 50Hz oder 100Hz auswählen. LOW MIX Regler: Kontrolliert das Low-Band-Signal, das vom Bass-Prozessor erzeugt wird und das für die Soundverstärkung benutzt wird (von Null bis Maximum). Die Einstellung hängt von der Anwendung ab und kann nach Ihren eigenen Vorstellungen angepasst werden. Benutzen Sie beim Anpassen den ACTIV-Schalter, um zwischen Originalklang und Klang mit Prozessor zu vergleichen. Wichtig: Beachten Sie, dass mit dem Bass-Prozessor vorsichtig umgegangen werden muss, um môgliche Schäden beim Lautsprecher zu vermeiden. Die meisten kleineren und günstigeren Lautsprecher sind nicht in der Lage, die niedrigen Frequenzen, die von dieser Einheit erzeugt werden, umzusetzen. TUNE Regler: Legt die Trenn-Frequenz der High-Pass-Filters fest. In einer Spanne von 1kHz bis 8kHz kônnen Sie die Frequenzen, die im High-Band- Prozessor liegen, auswählen. PROZESSOR Regler: Kontrolliert die Effizienz des High-Band-Prozessors. Die Transparenz und Schärfe des Signals steigen, wenn Sie den Knopf in Uhrzeigerrichtung drehen. Benutzen Sie beim Anpassen den Bass-Regler, um zwischen Originalklang und Klang mit Prozessor zu vergleichen. HIGH MIX Regler: Kontrolliert das Signal, das vom High-Band-Prozessor erzeugt wird und das für die Soundverstärkung benutzt wird (von Null bis Maximum). Die Einstellung hängt von der Anwendung ab. Der Regler kann benutzt werden, um einem Hochqualitäts-System den ,letzten Touch* zu geben oder um einem schwächeren Sound-System mehr Klarheit und Power zu geben. In jedem Fall bleibt es Ihnen überlassen, den Klang nach inrem Geschmack anzupassen. Fangen Sie beim Anpassen immer mit dem HIGH-MIX-Regler in Ausgangsposition (gegen den Uhrzeigersinn bis zum Anschlag gedreht) an, und benutzen Sie den ACTIV-Regler ëfters, um zwischen Originalsound und dem Sound mit Prozessor zu vergleichen. Wichtig: Beachten Sie, dass mit dem High-Band-Prozessor vorsichtig umgegangen werden muss, um môglichen Schäden beim Hochtôner zu vermeiden. Der falsche und übermäkige Gebrauch der High-Band-Prozessors kann zu einer Überlastung des Hochtôners Ihres Lautsprechers führen. Fangen Sie beim regeln des High-Band-Prozessors immer an, wenn der HIGH MIX Regler ganz nach links gedreht ist. . PHASE INVERT Regler: Um mehr Bass-Druck zu erhalten, kann ein Subwoofer am Subwoofer-Ausgang angeschlossen werden. Manchmal sind die Leiter von Subwoofem vertauscht, was zu niedriger Soundqualität mit fehlenden niedrigen Frequenzen führt. Dies kann durch tauschen der (+) und (-) Pole der Kabel an irem Subwoofer korrigiert werden, oder durch Drücken der PHASE INVERT Tastel Drücken Sie die PHASE INVERT Taste und vergleichen Sie die Ergebnisse beider Môglichkeiten. Die Mëglichkeit, bei der am meisten Bass erzeugt wird, ist die richtige! X-OVER FREQUENZ Regler: (Crossover-Frequenz-Regler) Passt die Trenn- Frequenz des Niedrig-Pass-Filters des Subwoofers an. Diese Crossover- Frequenz kann zwischen 100 und 250Hz liegen. Emeut bleibt es Ihnen überlassen, die Position des Reglers nach ihrem Geschmack anzupassen. Für

JB SYSTEMS® 19/29 SE 100

DEUTSCH BEDIENUNGSANLEITUNG

die meisten Subwoofer stellt sich eine Frequenz von 100Hz bis 150Hz als beste Wah heraus. OUTPUT Regler: Kontrolliert den Level des Sobwoofer-Outputs von Null bis +12dB. Starten Sie bei Null und drehen Sie langsam im Uhrzeigersinn, bis der Anteil an niedriger Frequenz für Sie angenehm ist. CLIP LED: Falls der Output-Level des Subwoofers zu gro8 ist, kann eine Übersteuerung auftreten. In diesem Fall geht das Clip-Licht an. Es ist nicht schlimm, wenn das Licht von Zeit zu Zeit blinkt. Wenn dies jedoch zu häufig vorkommt, sollten Sie das Output-Signal der Subwoofers niedriger stellen. Beachten Sie: Übersteuerung kann zu einem môglichen Schaden an Ihrem Subwoofer führen. LED Anzeige: Die kleine LED-Anzeige zeigt den Output-Level beider Prozessor- Ausgänge. TECHNISCHE DATEN Max. Input Level / Impedanz: Max. Output Level / Impedanz: +20dBu unsymmetrisch/ 40kQ +20dBu unsymmetrisch/ 40Q Common mode rejection (CMRR): _>40dB Frequenzgang: THD(A) + noise: IMD Intermodulation distortion: Rauschabstand (IHF-A): 10-30.000HZ (+/-0.5dB) 0.005% +4dB 0.01% +10dB >94dB (20-20.000Hz) Crosstalk @20kHz: > -83dBu Stromversorgung: AC 230 V, 50Hz Anschlusswert: 10W Sicherung: 0.5As Mabe: 482(B) x 44(H) x 154(T) mm Gewicht: 1Kg SURF TO:
