BEAT 4 MK2 - Contrôleur DJ BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DJ
Marque	BEGLEC
Modèle	BEAT 4 MK2
Dimensions (L x H x P)	294 x 370 x 95 mm
Poids	5 kg
Alimentation	230 V AC, 50 Hz
Nombre d'entrées	11 (7 line, 3 phono, 1 micro)
Nombre de canaux	4
Égaliseur	3 bandes (aigus, médiums, basses) par canal, plage -26 dB à +12 dB
Crossfader	Assignable, remplaçable, avec interrupteurs optiques de démarrage
Sorties master	2 : 1 symétrique XLR, 1 asymétrique (Master 1 et Master 2)
VU-mètres	LED sur PFL et master
Compteur BPM	Avec indicateur de synchronisation (offset) par LED
Fonction Fader Start	Oui, compatible lecteurs CD
Pré-écoute	PFL avec sélecteur Cue, contrôle Cue Mix et niveau casque
Talkover	Atténuation automatique des canaux 2 à 4
Réponse en fréquence	20-20 000 Hz (±2 dB)
Distorsion (DHT + bruit)	< 0,09 % à 1 kHz, 0 dB
Rapport signal/bruit	> 86 dB (IHF-A)
Entrée micro	1,5 mV / 10 kΩ (jack 6,35 mm et XLR)
Entrées line/CD	150 mV / 22 kΩ
Entrées phono	3 mV / 47 kΩ
Sortie record	775 mV / 600 Ω (non affectée par niveau master)
Nettoyage	Chiffon doux légèrement humide, pas de liquides abrasifs
Sécurité	Ne pas ouvrir l'appareil, éviter l'humidité et l'exposition à la pluie
Pièces remplaçables	Crossfader facilement remplaçable
Accessoires fournis	Unité de mixage, mode d'emploi

FOIRE AUX QUESTIONS - BEAT 4 MK2 BEGLEC

Comment brancher une platine vinyle sur le BEAT 4 MK2 ?

Connectez le câble audio de la platine aux entrées phono (3 mV / 47 kΩ) sur la face arrière. Si votre platine possède une prise de masse, reliez-la à la borne GND (24). Utilisez l'interrupteur PHONO/CD (31) pour sélectionner l'entrée phono. Réglez le sélecteur de source d'entrée (2) sur le canal correspondant sur 'Phono'.

Comment régler le niveau d'entrée de chaque canal ?

Utilisez le bouton GAIN LEVEL (3) de chaque canal. Ajustez-le jusqu'à ce que le VU-mètre PFL (14) ou le master (13) atteigne 0 dB sans dépasser. Pour une pré-écoute, enfoncez la touche PFL (6) du canal concerné.

Comment utiliser la fonction Fader Start ?

Connectez vos lecteurs CD compatibles aux connecteurs FADER CONTROL (22) à l'arrière. Mettez les interrupteurs FADER START (12) sur ON. Le crossfader contrôlera alors la lecture : à gauche, le lecteur 1 joue ; en le déplaçant vers la droite, le lecteur 1 s'arrête et le lecteur 2 démarre à partir de son point Cue.

Comment pré-écouter un morceau au casque ?

Branchez votre casque à la prise HEADPHONE (17). Utilisez le sélecteur PFL (6) pour choisir le(s) canal(aux) à écouter. Le curseur CUE MIX (16) permet de doser entre le signal PFL (à gauche) et le signal Master (à droite). Ajustez le niveau avec CUE LEVEL (15).

Que signifie l'indicateur de synchronisation BPM ?

Les LED BEAT OFFSET (10) indiquent la synchronisation des beats des deux canaux assignés via les sélecteurs CROSSFADER ASSIGN (8). Des LED rouges signifient une désynchronisation, les jaunes une amélioration et la LED verte centrale une synchronisation parfaite. Ajustez la vitesse des sources pour obtenir le vert.

Comment nettoyer la table de mixage ?

Utilisez un chiffon doux légèrement humide pour essuyer la surface. Ne versez jamais de liquide directement sur l'appareil et n'utilisez pas de produits abrasifs qui pourraient l'endommager. Assurez-vous que l'appareil est éteint et débranché avant le nettoyage.

Puis-je remplacer le crossfader moi-même ?

Oui, le crossfader est conçu pour être facilement remplaçable. Si vous remarquez une usure ou un dysfonctionnement, vous pouvez le changer. Consultez la notice pour les procédures de démontage. Notez que l'intérieur ne contient aucune pièce réparable par l'utilisateur hormis le crossfader.

Comment configurer le talkover pour le micro ?

L'interrupteur TALKOVER (5) atténue automatiquement les canaux d'entrée 2 à 4 lorsque vous parlez dans le micro connecté à l'entrée MIC (1 ou 30). Activez l'interrupteur pour utiliser cette fonction. Le niveau du micro reste inchangé.

Quels types de câbles utiliser pour les connexions ?

Pour les entrées line, phono, aux, utilisez des câbles cinch/cinch de bonne qualité. Pour la sortie master symétrique, utilisez un câble XLR. Pour le casque, un jack stéréo 6,35 mm. Les câbles de mauvaise qualité peuvent dégrader le son. JB Systems recommande le code 2-0370 pour les câbles cinch.

Que faire si l'appareil montre des signes de condensation ?

Après un transport, laissez l'appareil s'adapter à la température ambiante avant de l'allumer. La condensation à l'intérieur peut altérer les performances. Placez-le dans un endroit sec et bien aéré, et attendez quelques heures jusqu'à ce qu'il soit à température ambiante.

MODE D'EMPLOI BEAT 4 MK2 BEGLEC

11 entrées sur 4 canaux (7 line, 3 phonos, 1 micro) - 1 micro DJ avec talkover - Contrôle du Gain, des aigus, mediums et basses sur tous les canaux Crossfader assignable, facilement replacable - Curseurs DJ du type « steel rail » de haute qualité, glissant facilement (curseur doté de rails en acier pour une plus longue durée de vie) - 2 sorties Master, master 1 avec contrôle de balance - Master 1 avec sorties XLR symétriques - VU-mètres LED sur le PFL et les masters - Compteurs automatiques du beat avec indicateurs offset - Démarrage par Crossfader pour les lecteurs CD compatibles - Pré-écoute « Pre-fader » avec option cue mix

Vérifier le contenu

Vérifiez que l'emballage contienne les différents éléments:

• Unité de mixage BEAT4 Mk2 Mode d'emploi

Conseils de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: Afin d'éviter tout risque d'électrocution, ne pas soulever le châssis de l'appareil. L'intérieur ne contient aucune pièce replacable par l'utilisateur. Confier l'appareil à un service technique compétent.

Ce symbole attire l'attention de l'utilisateur sur la présence de 'voltage dangereux' à l'intérieur du couvercle. Ce voltage est suffisamment élevé pour constituer un risque d'électrocution.

Ce symbole vous avertit de la présence d'instructions importantes concernant l'utilisation et l'entretien accompagnant cet appareil.

Afin de prévenir tout risque d'incendies et d'électrocutions, ne pas exposer cet appareil à la pluie ou à l'humidité.

Ne pas insérer d'objets métalliques et ne pas verser de liquides dans l'appareil. Il pourrait en résulter des électrocutions ou des dysfonctionnements.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack. Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiant après le transport. La condensation peut alterer les performances de l'appareil.

Nettoyage:

Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Évitez de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourraient endommager l'appareil.

Mis à part pour les micros, les écouteurs et les sorties master, toutes les connections sont cinch. Utilisez des cables cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité. (ex.: JB Systems code: 2-0370)

Pour plus d'informations sur les connections, voyez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connections. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclut les lecteurs de CD, tuners, vidéos,...

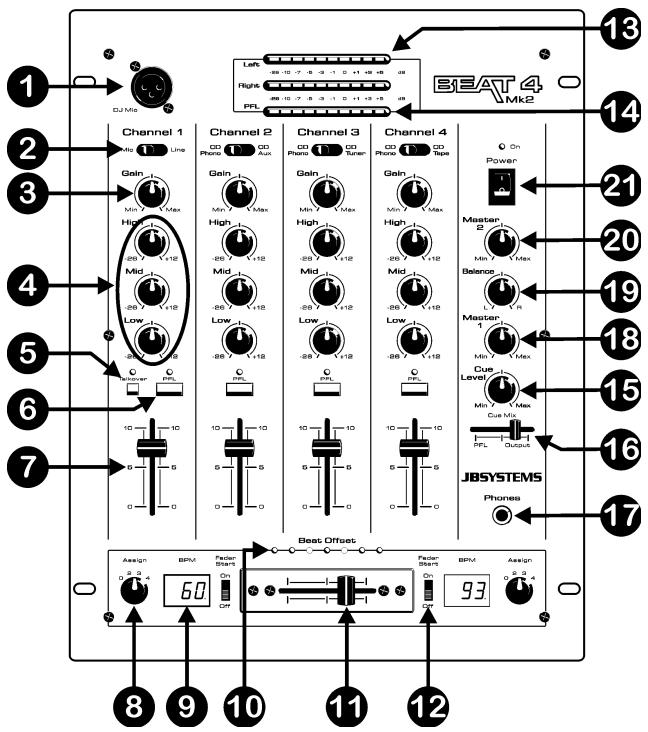

1. DJ MIC ENTREE JACK: Accepte un micro asymétrique pourvu d'un connecteur XLR. Vous trouverez le jack mono 1/4 à l'arrière de la table de mixage (30). Cette entrée est principalement utilisée pour le micro DJ. Le talkover n'affecte pas le niveau du signal de cette entrée.
2. SELECTEUR DE SOURCE D'ENTREE: est utilisé pour sélectionner la source d'entrée exacte pour chaque canal: Phono, line, aux ou mic. Sur quelques canaux il y a des selecteurs d'entrées supplémentaires à l'arrière de la table de mixage. Avis: Line, Aux, CD, Tuner, etc... sont différents noms pour des entrées qui ont un niveau de signal pratiquement identique.
3. GAIN LEVEL: règle le niveau d'entrée de chaque canal. Utilise ce bouton pour régler le niveau jusqu'à ce que vous atteigniez les 0dB sur le VU-mètre.
4. Réglage de TONALITE à 3 bandes: la fréquence de chaque canal peut être régle séparément dans une plage allant de -26dB à +12dB. Dans la position centrale, le contrôle de tonalité est neutre. (étéint)
5. TALKOVER: utilisez cet interrupteur pour atténuer automatiquement les canaux d'entrées 2 à 4 pendant que vous parlez dans le micro DJ.
6. SELECTEUR PFL: est utilisé pour sélectionner la source que vous pouvez pré-écouter par la sortie casque. Si vous enfonsez plusieurs touches Cue, il est possible d'obtenir un son mixé des sources sélectionnées.
7. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparation.
8. CROSSFADER ASSIGN: Sélectionne les canaux d'entrés qui seront utilisés avec le crossfader (11) et les compteurs de battements « beat counter » (9). Si vous les mettez sur “0” le crossfader est coupé.
9. BEAT COUNTER DISPLAY: affiche le nombre de « beats » (battements) par minute (BPM) de la musique du canal sélectionné par le sélecteur d'assignment du crossfader (8). Pour obtenir un résultat fiable sur le cadran, il faut que la musique ait un « beat » clair et constant. 10. INDICATEUR BEAT OFFSET: cet indicateur possède différents LEDs de couleur qui indiquent si le battement (beat) des deux compteurs « beat » sont bien synchronisés. Quand les deux compteurs de « beat » sont complètement désynchronisés, les LEDs rouges s'allumeront. Vous devrez adapter la vitesse des sources audio connectées pour bien synchroniser les beats. Quand la synchronisation s'améliore, les LEDs jaunes s'allumeront. Finalement, quand les deux beats sont parfaitement synchronisés, le LED vert central s'allumera. Maintenant vous pouvez mixer le beat des 2 sources audio.
10. CROSSFADER: avec ce curseur vous pouvez mixer les canaux que vous avez sélectionnés avec les selecteurs d'assignment du crossfader (8). Le crossfader ne fonctionnera que si vous avez réglé les curseurs des canaux (7) sélectionnés au niveau désiré! Le crossfader est également pourvu d'interrupteurs optiques de démarrage. Voyez le chapitre suivant pour plus d'informations à ce sujet.
11. INTERRUPEUR FADER START ON/OFF: quand vous avez un lecteur CD compatible connecté aux connecteurs « fader control », vous pouvez contrôler ses fonctions liépart/arrêt (re-cue) avec le cross fader. Avec cet interrupteur vous pouvez engager ou désengager la fonction fader start. 13. VU METRES MASTER1: affiche le niveau de sortie du master1. Faites attention que les niveaux ne dépassent pas 0dB (ou 100% ). Le son risque d'être déformé si le niveau du signal entre dans la zone rouge du VU-metre. 14. VU METRES PFL: Affiche le niveau du canal que vous avez selectionné avec le sélecteur PFL (6). Assurez-vous que les niveaux ne dépassent pas les 0dB (ou 100% ). 15. CUE LEVEL: est utilisé pour régler le niveau de la sortie casque. 16. CUE MIX: avec ce curseur vous pouvez mixer la sortie master avec n'importe quel canal d'entrée dans la sortie casque (17):
12. Mettez le curseur complètement à gauche pour pré-écouter le signal PFL sélectionné (6).
13. Mettez le curseur complètement à droite pour écouter la sortie master.
14. Mettez le curseur dans une autre position pour écouter le mixage des deux signaux. Cette option vous permet de vérifier votre mixage avant que vous l'envoyiez vers la sortie master.
15. HEADPHONE jack: Vous pouvez pré-écouter toutes les entrées/sorties en connectant n'importe quel casque stéréo moderne à ce jack de 6.3mm.
16. NIVEAU MASTER1: est utilisé pour régler le niveau de la sortie symétrique Master1. 19. BALANCE MASTER1: est utilisé pour régler la balance entre la sortie gauche et droite du Master1.
17. NIVEAU MASTER2: est utilisé pour régler le niveau de la sortie asymétrique Master2.
18. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage. Le LED bleu est allumé quand la table de mixage est allumée.

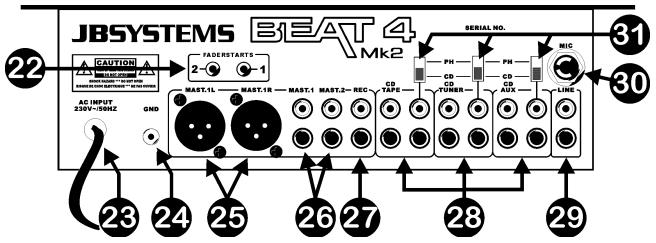

FACE Arriere

22. FADER CONTROL: quand des lecteurs CD compatibles sont connectés a ces entrées, ils peuvent être contrôlés par les fader starts de cette table de mixage. 23. CABLE D'ALIMENTATION: connectez ce cable au secteur 230V/50Hz. Vérifiez toujours si le cable n'est pas endommagé avant de l'utiliser! 24. GROUND (GND) CONNECTION: Beaucoup de platines vinyle sont équipés d'un connecteur de masse (GND). Il est conseilé de connecter ce signal de masse au connecteur GND. Si votre platine vinyle ne dispose pas d'un cable de masse, vous ne doivent pas utiliser ce connecteur. 25. SORTIE SYMETRIQUE MASTER1: les connecteurs XLR peuvent être utilisés pour connecter cette table de mixage a n'importequelle entrée symétrique d'amplificateur en utilisant un cable de signal symétrique spécifique. 26. SORTIES MASTER ASYMétrIQUES: la sortie "mast.1"porte le même signal de sortie que la sortie master symétrique (25), mais est dans ce cas asymétrique. La sortie "mast.2"porte le même signal mais peut être régle indépendamment par le master2 level (20). Utilisez ces sorties pour connecter des amplificateurs asymétriques. 27. RECORD OUTPUT: porte le même signal que les sorties master, mais n'est influencé, ni par le niveau du master, ni par le réglage de la balance, ni par le sélecteur mono/stéreo. Il est utilisé pour brancher un enregistrateur analogique. 28. INPUT CHANNELS: est utilisé pour connecter deux signaux audio différents du niveau line. Utilisez l'interrupteur (31) pour changer une entrée line en entrée phono. Le sélecteur de source d'entrée (2) sur la face avant déterminée qu'elle source sera activée. 29. LINE INPUT CHANNEL1: est utilisé pour connecter un signal audio du type Line au canal 1. 30. ENTREE MIC: mono jack 14, une alternative pour l'entrée micro XLR situé sur la face avant (1). 31. INTERRUPTEUR PHONO/CD: cet interrupteur vous offre la possibilité de sélectionner soit l'entrée CD, soit l'entrée phono.

Crossfader START

Le crossfader est pourvu d'interrupteurs optiques de démarrage. Ces faderstart sont compatibles avec tous les lecteurs CD JB Systems actuels. Voici comment cela fonctionne :

A. CROSSFADER COMPLETEMENT À GAUCHE: Le lecteur CD relié au connecteur fader start1 joue, l'autre lecteur CD est en attente. B. CROSSFADER BOUGE VERS LA DROITE: Le lecteur CD relié au connecteur fader start1 arrêté de jour, retourne à son point « cue » préprogrammé et se met en attente. L'autre lecteur CD commence à jouer à partir de son point « cue » préprogrammé. C. CROSSFADER COMPLETEMENT À DROITE: Le lecteur CD relié au connecteur fader start 2 joue, l'autre lecteur CD est en attente. D. CROSSFADER BOUGE VERS LA GAUCHE: Le lecteur CD relié au connecteur fader start 2 arrêté de jour, retourne à son point « cue » préprogrammé et se met en attente. L'autre lecteur son point « cue » préprogrammé.

Important : Les deux interrupteurs du faderstart doivent être en position "ON" !

Alimentation: AC 230 V, 50Hz

Réponse de fréquence: 20-20.000Hz (+/-2dB)

DHT + bruit: <0.09% @ 1kHz, 0dB

S/N Ratio (IHF-A): >86dB @ 1kHz.

Entrées micro: 1.5mV @ 10kΩ

Entrées Line/CD: 150mV @ 22kΩ

Entrées Phono: 3mV @ 47kΩ

Sortie Record: 775mV @ 600Ω

Sortie Master A/B: 1.5V @ 4k7Ω unbal.

Sortie Master A/B: 850mV @ 600Ω bal.

Talkover: 0dB → -15dB

Contrôle de tonalité: +12dB / -26dB

Casque: 1.5V@33Ω

Dimensions: 294(W) x 370(H) x 95(D) mm

Poids: 5kg
