Tipo de produto	Controlador DJ
Marca	BEGLEC
Modelo	BEAT 4 MK2
Dimensões (C x A x P)	294 x 370 x 95 mm
Peso	5 kg
Alimentação	230 V AC, 50 Hz
Número de entradas	11 (7 line, 3 phono, 1 micro)
Número de canais	4
Equalizador	3 bandas (agudos, médios, graves) por canal, faixa -26 dB a +12 dB
Crossfader	Atribuível, substituível, com interruptores ópticos de partida
Saídas master	2: 1 simétrica XLR, 1 assimétrica (Master 1 e Master 2)
Medidores VU	LED em PFL e master
Contador BPM	Com indicador de sincronização (offset) por LED
Função Fader Start	Sim, compatível com leitores de CD
Pré-escuta	PFL com seletor Cue, controle Cue Mix e nível de fone de ouvido
Talkover	Atenuação automática dos canais 2 a 4
Resposta em frequência	20-20.000 Hz (±2 dB)
Distorção (THD + ruído)	< 0,09% a 1 kHz, 0 dB
Relação sinal/ruído	> 86 dB (IHF-A)
Entrada de microfone	1,5 mV / 10 kΩ (jack 6,35 mm e XLR)
Entradas line/CD	150 mV / 22 kΩ
Entradas phono	3 mV / 47 kΩ
Saída record	775 mV / 600 Ω (não afetada pelo nível master)
Limpeza	Pano macio ligeiramente úmido, sem líquidos abrasivos
Segurança	Não abrir o aparelho, evitar umidade e exposição à chuva
Peças substituíveis	Crossfader facilmente substituível
Acessórios fornecidos	Unidade de mixagem, manual de instruções

Perguntas frequentes - BEAT 4 MK2 BEGLEC

Como conectar um toca-discos ao BEAT 4 MK2?

Conecte o cabo de áudio do toca-discos às entradas phono (3 mV / 47 kΩ) na parte traseira. Se o seu toca-discos tiver um terminal de aterramento, conecte-o ao borne GND (24). Use o interruptor PHONO/CD (31) para selecionar a entrada phono. Ajuste o seletor de fonte de entrada (2) no canal correspondente para 'Phono'.

Como ajustar o nível de entrada de cada canal?

Use o botão GAIN LEVEL (3) de cada canal. Ajuste-o até que o medidor VU PFL (14) ou o master (13) atinja 0 dB sem ultrapassar. Para pré-escuta, pressione o botão PFL (6) do canal em questão.

Como usar a função Fader Start?

Conecte seus leitores de CD compatíveis aos conectores FADER CONTROL (22) na parte traseira. Coloque os interruptores FADER START (12) em ON. O crossfader controlará a reprodução: à esquerda, o leitor 1 toca; ao movê-lo para a direita, o leitor 1 para e o leitor 2 inicia a partir do seu ponto Cue.

Como pré-ouvrir uma faixa no fone de ouvido?

Conecte seu fone de ouvido ao conector HEADPHONE (17). Use o seletor PFL (6) para escolher o(s) canal(is) a ouvir. O deslizador CUE MIX (16) permite dosar entre o sinal PFL (à esquerda) e o sinal Master (à direita). Ajuste o nível com CUE LEVEL (15).

O que significa o indicador de sincronização BPM?

Os LEDs BEAT OFFSET (10) indicam a sincronização dos beats dos dois canais atribuídos através dos seletores CROSSFADER ASSIGN (8). LEDs vermelhos significam dessincronização, amarelos melhoria e o LED verde central sincronização perfeita. Ajuste a velocidade das fontes para obter o verde.

Como limpar a mesa de mixagem?

Use um pano macio ligeiramente úmido para limpar a superfície. Nunca derrame líquido diretamente sobre o aparelho e não use produtos abrasivos que possam danificá-lo. Certifique-se de que o aparelho está desligado e desconectado antes da limpeza.

Posso substituir o crossfader eu mesmo?

Sim, o crossfader é projetado para ser facilmente substituível. Se notar desgaste ou mau funcionamento, você pode trocá-lo. Consulte o manual para os procedimentos de desmontagem. Observe que o interior não contém peças reparáveis pelo usuário além do crossfader.

Como configurar o talkover para o microfone?

O interruptor TALKOVER (5) atenua automaticamente os canais de entrada 2 a 4 quando você fala no microfone conectado à entrada MIC (1 ou 30). Ative o interruptor para usar essa função. O nível do microfone permanece inalterado.

Que tipos de cabos usar para as conexões?

Para as entradas line, phono, aux, use cabos RCA/RCA de boa qualidade. Para a saída master simétrica, use um cabo XLR. Para o fone de ouvido, um jack estéreo de 6,35 mm. Cabos de baixa qualidade podem degradar o som. A JB Systems recomenda o código 2-0370 para cabos RCA.

O que fazer se o aparelho apresentar sinais de condensação?

Após o transporte, deixe o aparelho se adaptar à temperatura ambiente antes de ligá-lo. A condensação interna pode prejudicar o desempenho. Coloque-o em um local seco e bem ventilado, e aguarde algumas horas até que esteja à temperatura ambiente.

MANUAL DE UTILIZADOR BEAT 4 MK2 BEGLEC

Entradas Phono: 3mV @ 47kΩ

Salida Record: 775mV @ 600Ω

Salidas Master A/B: 1.5V @ 4k7Ω no bal.

Salidas Master A/B: 850mV @ 600Ω bal.

Talkover: 0dB → -15dB

• 11 entradas em 4 canais (7 line, 3 phono, 1 microfone)
  1 micro DJ com talkover
• Controlos ganho (Gain), agudos (High), médios (Mid) e baixos (Low) em todos os canais
• Possibilitadedeattribuere substituirkfaciliteocrossfader
• DJ faders "steel rail" de alta qualidade
• 2 saidas Master, Master1 com controlo de balanco
• Master1 com saidas XLR balanceadas
• Indicadores de LEDs VU-METERS nos PFL e masters
• Contadores de batidas automaticos conindicadores offset
• Função crossfader start para leitores de CD compatíveis
• Audicao Pré-fade com opcao cue mix

ANTES DE UTILIZAR

Verifique o conteudo:

Certifique-se que a caixa contentem os seguintes artigos:

• Mesa de mistura BEAT4 Mk2
• Manual de instruções

INSTRUÇÉS DE SEGURANÇA:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇAO: De forma a evaciar o risco deCHOque eletrico, não remove peças daunidade. Não tente fazer reparacoes. Contacte pessoal qualificado.

O*símbolo composto por um triángulo equilátero com um relâmpago no interior alerta para a presence de voltagem perigosa não isolada no interior do produits que poderá constituir risco de何时que eletrico.

O*símbolo composto por um triángulo equilátero com um punto de exclamação alerta ou utilizesor para a Presence de instruções importantes de utilização e manutençao do produits.

De modo a evacitar risco de fogo ouCHOque eletrico, nao exponha este produits a chuva ouhumidade. Nao introduza objectos de metal ou verta liquidos no interior do produits, correrá risco deCHOque eletrico ou podera danificar o produits.

GUIA DE INSTALLação:

• Instale a unidade num local bem ventilado ond não esteja exposta a altas temperatas ou humidade.
• Colocar ou utilizes a unidade durante longos periodos de tempo perto de fontes de calor, tais como amplificadores, holofotes, etc, irá afectar o desempenho da unidade e poderá até danificá-la.
• A unidade pode ser montada numa rack. Fixe a unidadeutilizando os orificios existentes no painei frontal. Certifique-se que utilize parasuos com a medida certa (os parafusos não são fornecidos). Evite pancadas e vibrações durante o transporte.
• Quando colocar a unidade numa cabine ou numa flight case, certifique-se que há ventilação de modo a permitir a evacuação do calor produzido pela unidade.
• De forma aatar a formação de condensação no interior da unidade, ao transporte-la para ambiente quando aguarde algo tempo de modo a que haja uma energia à temperatura. A condensação pode aferar o desempenho da unidade.

LIMPEZA DA MESA DE MISTURA:

Utilize um pano limpo ligeiramente humedecido em agua. Evite introduzir agua dentro da unidade. Não utilize liquidos voláteis como benzeno ou diluente, irá danIFICAR a unidade.

LIGAÇÖES

À exception das saídas dos microfones, do auscultador e a master, todas as ligações são rca. Utilize cabos rca-rca de boa qualidade de modo a fazer má qualidade录音. (exemplo: JB Systems Dissigio: 2-0370)

Para mais informações sobre ligações consulate oproximo capitulo.

Certifique-se que a mesa de mistura se encontrar desligada antes efectuar alteracoes nas ligações.

Neste manual referimos "line inputs" (entradas line). Esta é uma denominação global para apareiros de entrada com um nível de voltagem compreendido entre 750mV e 2V. Isto inclui sintonizadores, Videos, leitores de CD, etc.

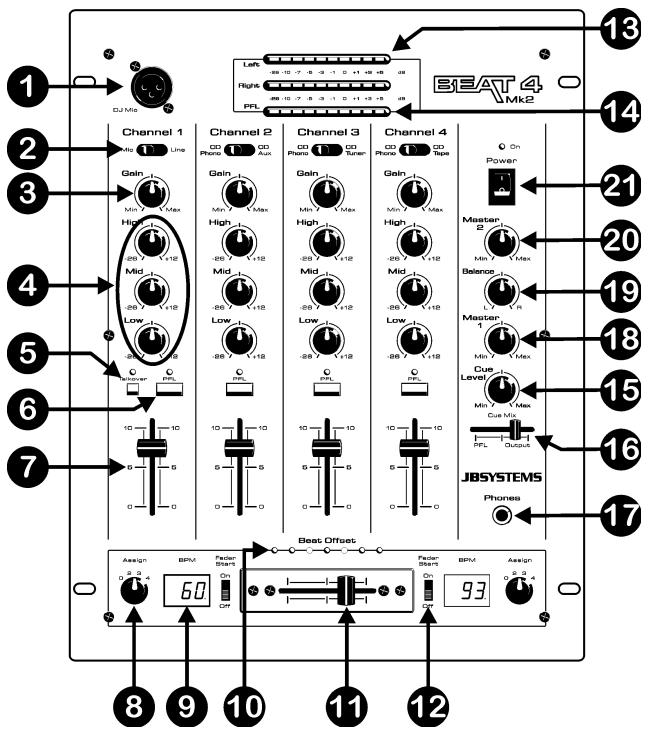

CONTROS E FUNÇÉS

1. ENTRADA DE MICROFONE PARA DJ (JACK): Aceita microfone sem balanco com conector XLR. Irá encontrar a entrada mono tipo jack 14 no poinal traseiro da mesa de mistura (30).Esta entrada é geralmente'utilizada para microfone DJ.Afuncao talkover não afecto o sinal de niven de esta entrada.
2. SELECTORES DE ENTRADA: Estes selectores permitem selectionar a origem de som para cada canal: Phono, line, aux. ou mic. Existem selectores adiconais em algunos canais no paine traseiro.
   Note: line,aux., CD, tuner, etc, são differentes nomes para entradas com quase o mesmo tipo de sinal.
3. CONTROLLO DE GANHO (GAIN): Este controlo da a possibidade de fazer o;nivel de entrada de cada canal. Utilize este controlo para fazer o;nivel no indicator VU a circa de "0 DB".
4. CONTROLLO DE FREQUÊNCIA DE 3 BANDAS: A frequência de cada canal pode ser controlada separadamente, Permitindo corrigir o sinal numa escalá de -26DB a +12DB. Na posção central o controlo de frequênciaançaenha-se desligado.
5. TALKOVER: quando pressiona este botão, os canais de entrada 2 a 4 são silenciados quando fala atraves do microfone DJ.
6. SELECTORES PFL: Estes selectores permitem monitorizar através dos auscultadores o canal escolhido. Se pressionar various botões PFL poderá ouvir o som misturado das fontes selecionadas.

7. FADER DO CANAL: Permite determinar o;nível de cada canal separamente.

8. SELECTOR DE CROSSFADER: Permitte seleccionar os canais de entrada a'utilizar com o crossfader (11) e com os indicadores de batidas (9). quando this selector se encontrar na posicao "0", o crossfader está desligado.

9. INDICADOR DE BATIDAS: Este indicatoradorawhelming as batidas por minuto (BPM) do canal selecionado com o selector de crossfader (8). Irá obter um resulto mais exacto se a música tiver umabatida nítida e estavel.
   10.INDICADOR BEAT OFFSET: Este indicator contém various LEDs coloridos que indicam se as batidas em outros指示ores está bem sincronizadas. quando as batidas está completely dessincronizadas, os LEDs vermelhos acendem-se. Tera de adaptar a velocidade das fontes音频 de modo a que as batidas fiquem sincronizadas. quando a sincronização melhora, acendem-se os LEDs amarelos. Por fim, quando as batidas está perfeitamente sincronizadas, o LED verde central acende-se. Agora já pode Misturar a batida de两大 fontes音频.
10. CROSSFADER: Permite a passagem gradual do canal atribuicao ao lado esquerdo do crossfader para o canal atribuicao ao lado direito e vice-versa (8).Esta funcao so resulta quando tiver selecionado o;nivel que pretende em cada canal com os faders dos canais (7)! O crossfader tambem integra a funcao optical fader start. Veja mais informacao sobre esta funcao no proximo capitulo.

11. INTERRUPTOR FADER START ON/OFF: Após ter um leitor de CD compatível ligado aos connectores do fader start, pode controlar as suas funções start/stop (re-cue) através do crossfader. Com este botão pode ligar e desligar o controlo fader start.
    13.LEDS INDICADOS VU MASTER1: Indica o;nivel de saída da saída master1. Certifique-se que os níveis não excedem 0DB (ou 100% ). O som pode sofrer distorção quando o;nivel do sinal alcança a area vermelha do indicator.
    14.INDICADORES VU DO PFL: Indica o;nível do canal selecionado com o selector PFL (6).Certifique-se os nveis não ultrapassam 0DB (ou 100%
    15.NIVEN CUE: Permite controlar o;nivel da saida dos auscultadores.
    16.CUE MIX: Permite misturar a saída master e qualquer um dos canais de entrada através dos auscultadores (17):

12. Desloque o fader totalmente para a esquerda para monitorizar o sinal PFL seleccionado (6).

13. Desloque o fader totalmente para a direita para monitorizar a saía master.
14. Coloque o fazer em qualquer outras posiço para ouvir uma mistura dosinous.

Esta opção permite verificar a mistura antes de a passar para a saída master.

17.ENTRADA PARA AUSCULTADORES (PHONES): Entrada tipo jack para auscultadores estéreo (diámetro 6.35mm).
18. NIVEL MASTER1: Permite ajustar o;nivel da saída balanceada master1.
19. BALANCE MASTER1: Permite fazer o balanco entre a saía à esquerda e à direita na saía master1.
20. NIVEL MASTER2: Permite ajustar o;nível da saída sem balanco master2.
21. INTERRUPTOR ON/OFF: Liga e desliga a mesa de mistura. O Led azul permanece aceso quando a mesa de mistura está ligada.

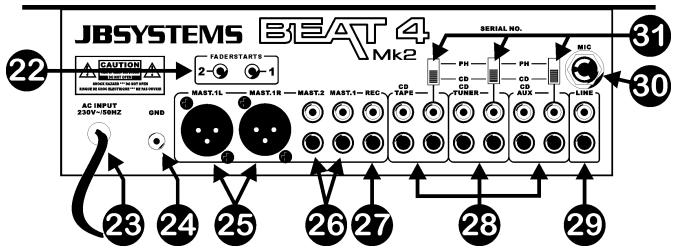

PAINEL TRASEIRO

1. FADER CONTROL: quando ligados a estas entradas, os leitores de CD compatíveis podem ser controlados atraves de sua funcao fader start esta mesa de mistura.
   23.CABO ALIMENTACION: Ligue este cabo a una toma de 230V / 50Hz. Antes dautilização certifique-se de que o cabo não está danificado!
2. LIGAÇÃO TERRA (GND): A maioria dos gira-discos tem uma ligação terra. É preferível que ligue esse sinal a este conector terra. Se o seu gira-discos não tem esta ligação não necessita de usar este conector.
3. SAIDA MASTER1 BALANCEADA: Os connectores XLR podem ser utilizados para ligar esta mesa de mistura à entrada balanceada de um amplificador, atraves de cabos especialis de sinal balanceado.
4. SAÍDAS MASTER SEM BALANÇO: A saída "mast.1" não tem balança mas tem o mesmo sinal de saída que a saída master balanceada (25). A saída "mast.2" transporte o mesmo sinal mas pode ser controlada individualmente pelo;nível do master2 (20). Use as saídas para ligar amplificadores sem balança.
5. SAIDA PARA GRAVAÇÃO (REC): Esta saía transporte o mesmo sinal que as saías master mas não é influenciada pelos 控elros de nível, balanço, e mono/ estéreo da saía master. Destina-se à ligação de equipamento analógico de gravação.
6. CANAIS DE ENTRADA: Cada um permite a ligação deinous sinais发展目标 de audio do tipo line. Utilize o interruptor (31) alterar uma entrada do tipo line para phono. O selector de entrada (2) no poinl frontal determinina qual das entradas estara activa.
   29.ENTRADA LINE CANAL1 (CH1): Permitte ligar um sinal audio de tipo line ao canal1.
7. ENTRADA MIC: Entrada para ligar um microfone mono tipo jack 14 como alternatively a entrada microfone tipo XLR existente no pailin frontal (1).
8. INTERRUPTOR PHONO/CD: Este interruptor permite alternar o sinal das entradas dos canais 2,3 e 4 entre CD e phono.

CROSSFADER STARTS

O crossfader integra os interruptores optical start. Estes fader starts são compatíveis com todos os leitores de CD da JB Systems. O modo deestruturação é o seguito:

A. CROSSFADER Å ESQUERDA:

O leitor de CD ligado ao conector fader start1 está a reproduzir, o除外 o leitor de CD está em停下.

B. CROSSFADER MOVE-SE PARA DIREITA:

O leitor de CD ligado ao conector fader start1 para, volta ao punto cue programado anteriormente e aguarda em pausa. O除外 leitor de CD começa a reproduzir a partir do punto cue programado anteriamente.

C. CROSSFADER À DIREITA:

O leitor de CD ligado ao conector fader start2 está a reproduzir, o除外 o leitor de CD está em停下.

D. CROSSFADER MOVE-SE PARA A ESQUERDA:

O leitor de CD ligado ao conector fader start2 para, volta ao punto cue programado anteriorsmente e aguarda em pausa. O除外 leitor de CD começa a reproduzir a partir do punto cue programado anteriorsmente.

Important: Ambos interruptores fazer start deverao estar ligados (ON)!

ESPECIFICAções

Fonte de Alimentação: AC 230 V, 50Hz

Resposta em Frequencia: 20-20.000Hz (+/-2dB)

THD + noise: <0.09% @ 1kHz, 0dB

S/N Ratio (IHF-A): >86dB @ 1kHz.

Entradas micro: 1.5mV @ 10k

Entradas Line/CD: 150mV @ 22kΩ

Entradas Phono: 3mV @ 47kΩ

Saida de Gravacao: 775mV @ 600Ω

Controlo de Freqência: +12dB / -26dB
