USB 2.0 LATPOP DOCKING STATION - Station d'accueil USB TARGUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil USB 2.0 avec vidéo
Marque	TARGUS
Modèle	USB 2.0 LATPOP DOCKING STATION
Connectivité	USB 2.0 (x4), Ethernet 10/100 (RJ-45), sortie DVI, entrée/sortie audio 3,5 mm
Ports USB	2 ports blancs (500 mA), 2 ports noirs (1 A avec alimentation continue)
Résolution vidéo maximale	2048 x 1152 en 32 bits (via DVI)
Audio	Sortie casque stéréo, entrée microphone
Alimentation	Adaptateur secteur CA (obligatoire, fourni)
Systèmes d'exploitation compatibles	Windows Vista SP1 (32/64 bits), Windows XP SP3
Fonctions principales	Extension d'écran, mode miroir, connexion réseau, audio, charge USB permanente
Sécurité	Encoche de verrouillage Kensington compatible
Protection	Protection contre les surtensions par port USB (réinitialisable)
Contenu de la boîte	Station d'accueil, câble USB 2.0, mini CD pilotes, adaptateur secteur
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le support DisplayLink/Targus

FOIRE AUX QUESTIONS - USB 2.0 LATPOP DOCKING STATION TARGUS

Comment installer le pilote de la station d'accueil ?

Insérez le mini-CD fourni dans le lecteur. Si l'installation ne démarre pas automatiquement, exécutez D:\Setup.exe. Suivez les instructions, puis redémarrez l'ordinateur. Important : installez le pilote avant de connecter la station à l'ordinateur.

Que faire si un périphérique USB ne fonctionne pas ?

Vérifiez la connexion du périphérique. Essayez un autre port USB de la station. Si le problème persiste, connectez le périphérique directement à l'ordinateur. Vérifiez le Gestionnaire de périphériques pour vous assurer qu'il est reconnu. Débranchez tous les périphériques puis rebranchez-les un par un.

Quelle est la résolution maximale supportée par le port DVI ?

La résolution maximale est de 2048 x 1152 en mode couleur 32 bits. Pour l'atteindre, connectez le moniteur à la station avant de brancher la station à l'ordinateur. Sinon, la résolution est limitée à 1024 x 768.

Comment passer en mode écran étendu ou miroir ?

Cliquez avec le bouton droit sur l'icône de la station dans la barre des tâches, puis choisissez Extend (étendu) ou Mirror (miroir). Vous pouvez aussi configurer via les propriétés d'affichage de Windows : Panneau de configuration > Affichage > Paramètres d'affichage.

Puis-je charger mes périphériques USB lorsque l'ordinateur est éteint ?

Oui, la fonction Alimentation continue de Targus permet aux ports USB noirs de fournir du courant même si l'ordinateur est éteint, en veille ou déconnecté, tant que la station est branchée sur secteur.

Que signifient les témoins lumineux du port Ethernet ?

Le voyant vert Tx s'allume lorsque la station est connectée au réseau. Le voyant jaune Rx clignote pendant le transfert de données.

Puis-je brancher un microphone sur la station ?

Oui, utilisez l'entrée audio 3,5 mm dédiée au microphone. La connexion est automatiquement détectée. Vérifiez que le son n'est pas en mode MUTE dans Windows.

Quelle est la puissance fournie par les ports USB noirs ?

Les ports USB noirs fournissent 1 A (1000 mA), soit le double des ports standards (500 mA). Ils sont conçus pour les périphériques nécessitant plus d'alimentation, comme les imprimantes ou les disques durs externes.

Que faire en cas de surtension sur un port USB ?

Chaque port USB est protégé contre les surtensions. Si un port disjoncte, débranchez le périphérique, ouvrez le Gestionnaire de périphériques ou cliquez sur le message dans la barre système, puis choisissez Reset (Réinitialiser). Rebranchez ensuite le périphérique.

La station fonctionne-t-elle sur un port USB 1.1 ?

Oui, elle fonctionne sur USB 1.1 mais avec des performances réduites et sans connexion vidéo. Pour des performances optimales, utilisez un port USB 2.0.

MODE D'EMPLOI USB 2.0 LATPOP DOCKING STATION TARGUS

Station d'accueil USB 2.0 avec vidéo pour ordinateur portable..59

Docking Station USB 2.0 per Notebook con Video.78

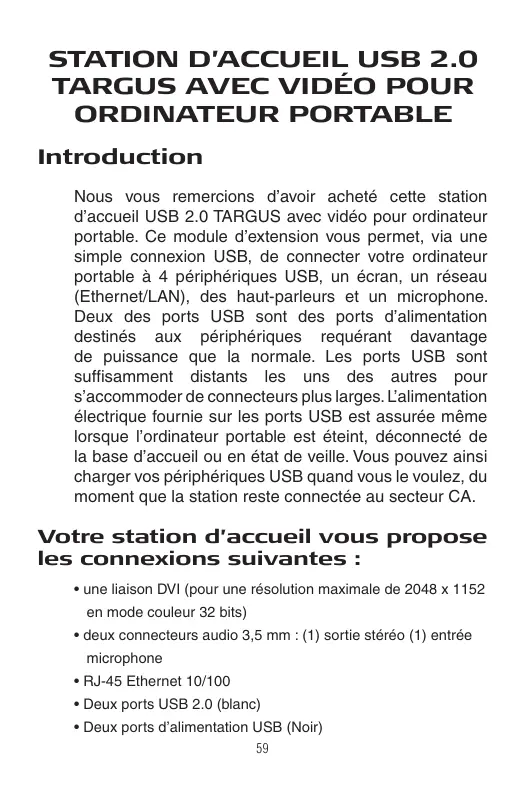

Nous vous remercions d'avoir acheté cette station d'accueil USB 2.0 TARGUS avec video pour ordinateur portable. Ce module d'extension vous permet, via une simple connexion USB, de connecter votre ordinateur portable à 4 péripériques USB, un écran, un réseau (Ethernet/LAN), des haut-parleurs et un microphone. Deux des ports USB sont des ports d'alimentation destinés aux péripériques requérant davantage de puissance que la normale. Les ports USB sont suffisamment distants les uns des autres pour s'accommoder de connecteurs plus larges. L'alimentation électrique fournie sur les ports USB est assurée même lorsque l'ordinateur portable est éteint, déconnecté de la base d'accueil ou en état de veille. Vous pouvez ainsi charger vos péripériques USB quand vous le souhaitez, du moment que la station reste connectée au secteur CA.

• une liaison DVI (pour une résolution maximale de 2048 x 1152 en mode couleur 32 bits)
• deux connecteurs audio 3,5 mm : (1) sortie stéréo (1) entrée microphone RJ-45 Ethernet 10/100
• Deux ports USB 2.0 (blanc)
• Deux ports d'alimentation USB (Noir)

Contenu de la boîte

En plus de ce guide d'utilisateur, vous trouvez avec votre achat :

• Une station d'accueil USB 2.0 TARGUS avec vidéo pour ordinateur portable
• Un câble montant USB 2.0 à grande vitesse
• Un mini CD pour les éléments logiciels Un adaptateur

Matériel

• Un ordinateur équipé d'un processeur Intel® Pentium® ou équivalent
• Un lecteur de CD-ROM (acceptant également les mini CD)
• Un port USB version 2.0isable
• Une prise secteur (adaptateur électrique CA obligatoire)

Système d'exploitation

• Windows Vista avec Service Pack 1 (32 bits ou 64 bits)
• Windows® XP avec Service Pack 3

REMARQUE: VOITRE STATION D'ACCUEIL FONCTIONNE ÉGALEMENT SUR UN PORT USB VERSION 1.1, MAIS AVEC DES PERFORMANCES MOINDRES ET SANS LA CONNECTION AU PORT VIDEO. POUR OBTENIR DES PERFORMANCES OPTIMALES, CONNECTEZ LA STATION À UN PORT USB VERSION 2.0.

Installation de la station et de son pilote

Avant d'utiliser votre station d'accueil Targus, vous devez installer son pilote sur l'ordinateur puis connecter la station à l'ordinateur. Windows détectera la station et installera le pilote pour chaque port.

AVERTISSEMENT : VOUS DEVEZ INSTALLER LE PILOTE DE LA STATION D'ACCUEIL AVANT DE CONNECTER LA STATION À L'ORDINATEUR. SINON, LA STATION RISQUE DE NE PAS FONCTIONNER CORRECTEMENT.

Installation du pilote de la station d'accueil

Ce pilote est nécessaire au système d'exploitation pour détecter la station d'accueil lorsque vous la connectez à l'ordinateur et installer les pilotes de chacun des ports.

1. Allumez votre ordinateur.
2. Insérez le mini-CD fourni dans le lecteur de CD-ROM de l'ordinateur.

Si le programme d'installation du CD ne démarre pas automatiquement, cliquez sur Démarrer, Exécuter, tapez D:\ Setup.exe (si D: désigne le lecteur de CD-ROM) et cliquez sur OK.

1. Conformez-vous aux instructions affichées à l'écran.
2. Cliquez sur Finish (Terminer) et redémarrez votre ordinateur après l'affichage du message de redémarrage.

Connexion de la station d'accueil à l'ordinateur

Si vous avez suivi toutes nos instructions, vous pouvez maintenant connecter la station à l'ordinateur. Pour cela :

1. Branchez l'extrémité appropriée de l'adaptateur CA sur l'entrée correspondante de la station.
2. Branchez une extrémité du câble USB sur la station et l'autre extrémité dans l'un des ports USB 2.0 disponibles de l'ordinateur.

AVERTISSEMENT: LA STATION D'ACCUEIL NE FONCTIONNE PAS SI L'ADAPTATEUR CA N'EST PAS BRANCHÉ SUR UNE PRISE SECTEUR. NE BRANCHÉ AUCUN APPAREL SUR LA STATION AVANT DE 'AVoir COMPLÉTEMENT TERMINÉ D'INSTALLER CETTE DERNÈRE.

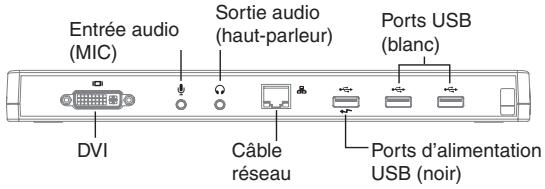

Ports de la station d'accueil

Ports d'alimentation USB (noir)

Encoche de blocage standard

Côté droit

Vue arrête

Boucle de fixation

Connexion USB vers un ordinateur

Côté gauche

• Le témoin lumineux vert Tx s'allume lorsque la base est connectée à un réseau et le témoin lumineux jaune Rx clignote pendant l'échange de données entre la base et le réseau.

REMARQUE: LA STATION D'ACCUEIL PERMET DE CONNECTER/DECONNECTER 'À CHAUD' LE CABLE RÉSEAU.

Connexion de périphériques à la base

Ne forcez jamais le connecteur du périphérique dans le port de la station. Vous risquez d'endommager le port et/ou le connecteur. Si un branchement s'avère difficile, sortez le connecteur du port et rebranchez-le. L'opération doit s'effectuer très facilement.

Connexion de la base à un réseau LAN (local area network)

Pour relier la station à un réseau Ethernet, branchez le connecteur RJ-45 du câble sur le port Ethernet/réseau de la station. Conformez-vous ensuite aux instructions spécifiques au type du réseau auquel vous voulez vous connecter. N'hésitez pas à consulter votre administrateur réseau si vous ne connaissez pas ces instructions.

Connexion d'un périphérique de stockage USB

Pour brancher un périhérique USB sur la station, introduisez son connecteur sur l'un des ports USB de la station et conformez-vous aux instructions spécifiques à ce périhérique. Les quatre ports USB disponibles travaillent à grande vitesse (débit de 480 Mbps) et peuvent fournir un courant d'alimentation de 500mA.

Les deux ports USB noirs offrent certaines caractéristiques spéciales. Reportez-vous à la section "Fonction "Alimentation continue" de Targus" pour plus de détails.

Les deux ports USB blancs sont des ports à grande vitesse fournissant un courant d'alimentation standard de 500mA. Les deux ports USB noirs sont des ports à grande vitesse capables de fournir un courant d'alimentation de 1 A.

Connexion et configuration d'un périphérique audio

1. Branchez vos écouteurs ou vos haut-parleurs sur le port de sortie 3,5 mm de la station.
2. Pour brancher un microphone, utilisez l'entrée audio de la station.
3. La connexion son ou microphone est automatiquement activée à la mise en marche de la station. Vérifie que le son n'est pas désactivé (MUTE) pour cette connexion.
4. Pour activer manuellement les écouteurs ou les haut-parleurs, le cas échéant :

Sous windows XP

Ouvrez le Panneau de Configuration et cliquez sur Son et Audio. Ouvrez l’onglet Audio. Dans la rubrique Lecture audio, choisissez USB Multimedia Audio Device (Périphérique audio multimédia USB) dans la liste Unité par défaut.

• Cliquez sur Appliquer puis sur OK.

Pour windows vista

Ouvrez le Panneau de Configuration et cliquez sur Son. Ouvrez l'onglet Lecture et vérifiez que USB Audio Device (Périphérique audio USB) est le périphérique de lecture par défaut. Si c'est le cas, cliquez simplement sur OK. Sinon, sélectionnez cette entrée dans la liste, cliquez sur le bouton Par défaut puis sur OK.

REMARQUE: LES PÉRIPHÉRIQUES AUDIO NE PEUVENT PAS FONCTIONNER À LA FOIS SUR LE PORT DE LA STATION ET L'ORDINATEUR HÔTE.

ATTENTION : FERMEZ TOUTES VOS APPLICATIONS AUDIO ET MULTIMEDIA AVANT DE BASCULER ENTRE LA SORTIE AUDIO DE LA STATION ET LA SORTIE AUDIO DE L'ORDINATEUR.

Connexion d'un moniteur ou d'un écran LCD

Tout moniteur et écran LCD que vous connectez est limité à une résolution de 2048 x 1152, en mode couleur 32 bits.

REMARQUE: POUR TRAVAILIER À LA RÉSOLUTION MAXIMALE AUTORISSE DE 2048 X 1152, CONNECTEZ LE MONITEUR OU L'ECRAN LCD SUR LA BASE D'ACCUEIL AVANT DE CONNECTER LA BASE À VOITRE ORDINATEUR PORTABLE. SI VOUS CONNECTÉ LE MONITEUR OU L'ECRAN LCD SUR LA BASE D'ACCUEIL APRES AVOIR CONNECTÉ LA BASE À VOITRE ORDINATEUR PORTABLE, LA RÉSOLUTION MAXIMALE EST RAMENÉE À 1024 X 768.

Contrôle de l'affichage depuis le menu video (védo) de la station d'accueil

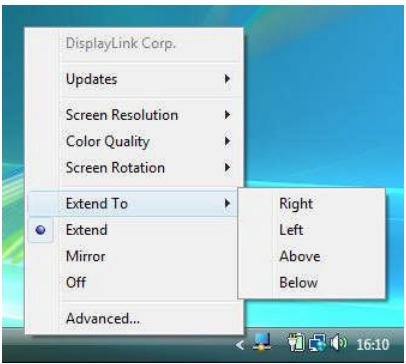

Pour accéder au menu Video (Video), cliquez avec le bouton droit de la souris sur l'icône de la station d'accueil, dans la barre de tâches de Windows, ou affichez la fenêtre Propriétés d'affichage de Windows.

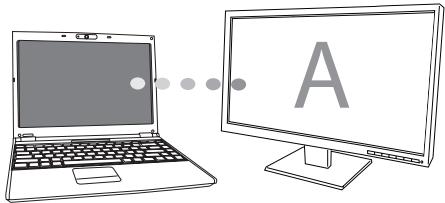

Extend (Extension) : Vous pouvez utiliser l'écran de l'ordinateur comme écran principal et le moniteur ou l'écran LCD comme écran secondaire.

Pour activer cette configuration, sélectionnez 'Extend' (Extension) dans le menu de la station d'accueil. Le moniteur ou l'écran LCD étend l'affichage de l'écran principal, dans la même direction que celle que vous aviez choisie la dernière fois que vous avez travaillé en mode extension. Pour modifier la direction d'extension par rapport à l'écran principal, choisissez l'option 'Extend To' (Étendre à) puis l'une des directions proposées : Left/Right/Above/Below (Gauche/Droit/Au dessus/En-dessous). Le mode extension est activé dans la direction choisie.

Mode extension

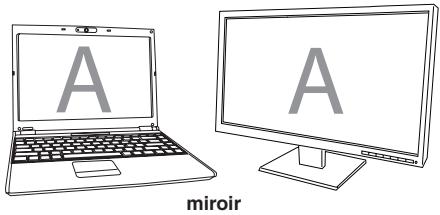

Option Mirror (Miroir): Vous pouvez afficher le contenu exact de l'écran de l'ordinateur sur le moniteur ou l'écran LCD.

Pour activer cette configuration, sélectionnez 'Mirror' (Miroir) dans le menu de la station d'accueil. La résolution, la profondeur de la couleur et la vitesse de rafraîchissement de l'écran primaire sont appliquées à l'écran branché sur la station d'accueil.

SI L'ECRAN CONNECTÉ À LA STATION NE POT PAS TRAVAILIER AVEC UNE RÉSOLUTION AUSSI GRANDE QUE CELLE DE L'ECRAN PRINCIPAL, LA TAILLE DE L'IMAGE EST AUTOMATIQUEMENT ADAPTÉE À SA RÉSOLUTION. SI L'ECRAN CONNECTÉ À LA STATION EST PLUS GRAND QUE L'ECRAN PRINCIPAL, L'IMAGE EST AFFICHE EN MODE LETTER-BOX POUR NE PAS ÉTRE DéFORMÉ.

OFF (Arrêt) : Vous voulez utiliser uniquement l'écran de l'ordinateur et être indépendant du moniteur ou de l'écran LCD.

arret

Contrôle de l'affichage depuis la fenêtre propriétés d'affichage de windows

Vous pouvez configurer le mode vidéo de la station d'accueil depuis la fenêtre Propriétés d'affichage de Windows. Depuis Windows Vista, clique avec le bouton droit de la souris sur le Bureau, cliquez sur l'option "Personnaliser" et sélectionnez le raccourci 'Paramètres d'affichage'. Depuis Windows XP, clique avec le bouton droit de la souris sur le Bureau, cliquez sur l'option "Propriétés" et ouvrez l'onglet 'Paramètres'.

Windows Vista

Windows XP Figure 1

Mode extension : pour travailler en mode extension d'écran, cochez l'option "Étendre le Bureau à ce moniteur" (1 dans la Figure 1). Sélectionnez la résolution et la qualité de la couleur (2 et 3), puis la position de prolongement par rapport à l'écran principal (4).

Mode miroir : Pour travailler en mode miroir, cliquez sur la case de sélection de l'option "Étendre le Bureau à ce moniteur" (1 dans la Figure 1 de la page précédente)

Sélection de l'écran principal : Pour utiliser l'écran branché sur la station d'accueil comme écran principal pour l'ordinateur, procédez comme suit :

1. Dans la fenêtre Paramètres d'affichage, sélectionnez l'écran branché sur la station dans la liste déroulante.

Windows Vista

Windows XP

1. Cliquez sur la case de sélection "Étendre le Bureau à ce moniteur" (pour Vista et XP).

Windows Vista

Windows XP

1. Cliquez sur la case de sélection "Il s'agit de mon moniteur principal (pour Vista et XP).

Windows Vista

Windows XP

1. Cliquez sur "Appliquer".
2. "Étendre le Bureau à ce moniteur" (pour Vista et XP) et cliquez sur "Appliquer".

Windows Vista

Windows XP

REMARQUE: POUR TRAVAILIER PLUS AISÉMENT, CONFIGUREZ LA CONDITION ÉCRAN FERMÉ DE L'ORDINATEUR PORTABLE SUR "DO NOTHING" (NE REN FAIRE) ET SÉLECTIONNZE L'ÉCRAN DE LA STATION COMME ÉCRAN PRINCIPAL. VOUS POUVEZ MAINTENANT FERMER L'ÉCRAN DE L'ORDINATEUR PORTABLE ET TRAVAILIER AVEC UN ÉCRAN, UN CLAVIER ET UNE SOURIS EXTERNES.

L'écran connecté à la station d'accueil devient l'écran principal lorsqu'le ordinateur passé en mode veille ou déconnecté, ou rédémarre. Si vous déconnectez ou éteignez la station, l'écran de l'ordinateur portable redevient l'écran principal.

À la reconnexion ou à la remise sous tension de la station, l'écran qui lui est connecté redevient l'écran principal.

Mises à jour automatiques

DisplayLink a équipé sa station d'accueil d'une fonction de mise à jour automatique afin que sa carte graphique travaille toujours avec les dernières versions de son pilote et de son logiciel, fournissant à l'utilisateur le meilleur de ses performances et davantage de stabilité.

Déconnexion de la station d'accueil

Lorsque vous éteignez la station d'accueil ou débranchez son cable USB de l'ordinateur, l'écran secondaire devient blanc. Toutes les fenêtres et toutes les icônes repassent sur l'écran principal.

À la reconnexion ou à la remise sous tension de la station, la dernière configuration d'affichage est réactivée mais aucune des fenêtres et des icônes alors affichées ne réapparaît.

Fonction "alimentation continue" de targus

La fonction "Alimentation continue" de Targus permet de continuer d'alimenter vos périphériques (via les ports USB noirs) même lorsque l'ordinateur portable est éteint ou déconnecté de la station d'accueil. Il vous permet ainsi de continuer à charger vos périphériques USB rechargeables.

Alimentation des périphériques USB requérant davantage de puissance

Certaines périphériques (par exemple les imprimantes et équipements optiques) nécessitent davantage de puissance que les ports USB standards ne peuvent en fournir. Pour ces périphériques, cette base Targus offre deux ports USB de 1000mA, soit le double de la puissance fournie par un port USB standard.

Résolutions possibles

Résolution	Vitesses de rafraîchissement à 32 bits
640 x 480	60 67 72 75 85
720 x 480	50 60
768 x 576	50 60
800 x 600	56 60 72 75 85
832 x 624	75
800 x 480	60
848 x 480	60
1024 x 600	60
1024 x 768	60 70 72 85
1152 x 864	75
1152 x 870	75
1280 x 720	50 60
1280 x 800	60 75 85
1280 x 960	60
1280 x 1024	60 75
1360 x 768	60
1366 x 768	60 75 85
1400 x 1050	60
1440 x 900	60
1600 x 1200	60
1680 x 1050	60
1920 x 1080	50 60
1920 x 1200	60
2048 x 1152	60

Un périphérique ne fonctionne pas

• Vérifiez que le périphérique est correctement branché sur la station d'accueil.
• Essayez de brancher le périphérique sur un autre port de la station. Si le périphérique ne fonctionne toujours pas, essayez de le connecter directement sur l'ordinateur.
• Vérifiez que vous avez correctement configuré et/ou installé le périphérique.
• Vérifiez que le périphérique apparait dans le Gestionnaire de périphériques. Pour plus d'information, reportez-vous à la section "Affichage des périphériques installés"
• Débranchez tous les périphériques de la station d'accueil puis rebranchez-les un par un. Vérifiez que chaque périphérique fonctionne correctement avant d'en rebrancher un autre.
• Chaque port USB est protégé contre les surtensions. Cette protection disjoncte le port lorsqu'un périphérique USB demande plus de courant que le port ne peut en fournir. Pour réenclencher le port, débranchez le périphérique, ouvrez le Gestionnaire de périphériques ou le message affiché dans la barre système et choisissez l'option Reset (Réinitialiser). Vous pouvez maintenant rebrancher le périphérique sur le port USB de la station. Si le port disjoncte à nouveau, vérifie les specifications electriques du périphérique.

Limitations du produit

Certaines périphériques ne fonctionnent pas normalement pendant un transfert de données à grande vitesse. Par exemple, l'impression de graphiques ou un traffic réseau important suffit pour allonger les temps de réponse de la souris. Nous vous recommandons.

• de ne pas transférer en même temps des données vers ou depuis un périphérique travaillant à grande vitesse, par exemple un appareil-photo numérique ou un numérisateur (scatter).
• de fermer tous les programmes travaillant sur un périphérique USB afin d'am:

Affichage des périphériques installés

Vous affichez la liste des périphériques installés sur la station d'accueil depuis la fenêtre Gestionnaire de périphériques. Cliquez avec le bouton droit de la souris sur Poste de travail, Propriétés. Ouvrez l'onglet Matériel et cliquez sur le bouton Gest

Depuis la fenêtre Gestionnaire de périphériques, développez les entrées suivantes :

• Cartes graphiques :
• Displaylink Graphic Adapter (XP uniqueness) (carte graphique Displaylink)
• Displaylink Mirror Adapter (XP uniqueness) (carte miroir Displaylink)
• Cartes réseau :
• High speed USB Ethernet Adapter (Carte Ethernet USB à grande vitesse)
• Contrôleurs son, vidéo et jeu :

-Périphérique audio USB

• Cartes graphiques USB
• Targus USB Video Adapter (Cartes Targus USB vers DVI)
• Écran
• Targus USB Video Adapter (Cartes Targus USB vers DVI)

DisplayLink a ouvert un site Web d'assistance pour ses clients. Si vous avez des questions, n'hésitez pas à nous les poser.

http://www.displaylink.com/support/index.php
