USB 2.0 LATPOP DOCKING STATION - Docking station USB TARGUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Docking station USB 2.0 con video
Marca	TARGUS
Modello	USB 2.0 LATPOP DOCKING STATION
Connettività	USB 2.0 (x4), Ethernet 10/100 (RJ-45), uscita DVI, ingresso/uscita audio 3,5 mm
Porte USB	2 porte bianche (500 mA), 2 porte nere (1 A con alimentazione continua)
Risoluzione video massima	2048 x 1152 a 32 bit (tramite DVI)
Audio	Uscita cuffie stereo, ingresso microfono
Alimentazione	Adattatore di rete CA (obbligatorio, fornito)
Sistemi operativi compatibili	Windows Vista SP1 (32/64 bit), Windows XP SP3
Funzioni principali	Estensione schermo, modalità mirror, connessione di rete, audio, ricarica USB permanente
Sicurezza	Fessura di blocco Kensington compatibile
Protezione	Protezione da sovratensioni per porta USB (ripristinabile)
Contenuto della confezione	Docking station, cavo USB 2.0, mini CD driver, adattatore di rete
Manutenzione e pulizia	Scollegare prima della pulizia; usare un panno morbido e asciutto
Riparabilità	Nessuna parte riparabile dall'utente; contattare il supporto DisplayLink/Targus

Domande frequenti - USB 2.0 LATPOP DOCKING STATION TARGUS

Come installare il driver della docking station?

Inserire il mini-CD fornito nell'unità. Se l'installazione non si avvia automaticamente, eseguire D:\Setup.exe. Seguire le istruzioni, quindi riavviare il computer. Importante: installare il driver prima di collegare la stazione al computer.

Cosa fare se un dispositivo USB non funziona?

Verificare la connessione del dispositivo. Provare un'altra porta USB della stazione. Se il problema persiste, collegare il dispositivo direttamente al computer. Controllare il Gestione dispositivi per assicurarsi che sia riconosciuto. Scollegare tutti i dispositivi e ricollegarli uno per uno.

Qual è la risoluzione massima supportata dalla porta DVI?

La risoluzione massima è 2048 x 1152 in modalità colore a 32 bit. Per raggiungerla, collegare il monitor alla stazione prima di collegare la stazione al computer. Altrimenti, la risoluzione è limitata a 1024 x 768.

Come passare alla modalità schermo esteso o mirror?

Fare clic con il pulsante destro sull'icona della stazione nella barra delle applicazioni, quindi scegliere Extend (esteso) o Mirror (speculare). È anche possibile configurare tramite le proprietà di visualizzazione di Windows: Pannello di controllo > Schermo > Impostazioni schermo.

Posso caricare i miei dispositivi USB quando il computer è spento?

Sì, la funzione Alimentazione continua di Targus consente alle porte USB nere di fornire corrente anche se il computer è spento, in standby o scollegato, purché la stazione sia collegata alla rete elettrica.

Cosa significano gli indicatori luminosi della porta Ethernet?

Il LED verde Tx si accende quando la stazione è connessa alla rete. Il LED giallo Rx lampeggia durante il trasferimento dati.

Posso collegare un microfono alla stazione?

Sì, utilizzare l'ingresso audio da 3,5 mm dedicato al microfono. La connessione viene rilevata automaticamente. Verificare che l'audio non sia in modalità MUTO in Windows.

Qual è la potenza fornita dalle porte USB nere?

Le porte USB nere forniscono 1 A (1000 mA), il doppio delle porte standard (500 mA). Sono progettate per dispositivi che richiedono più alimentazione, come stampanti o dischi rigidi esterni.

Cosa fare in caso di sovratensione su una porta USB?

Ogni porta USB è protetta contro le sovratensioni. Se una porta scatta, scollegare il dispositivo, aprire il Gestione dispositivi o fare clic sul messaggio nella barra di sistema, quindi scegliere Reset (Reimposta). Ricollegare quindi il dispositivo.

La stazione funziona su una porta USB 1.1?

Sì, funziona su USB 1.1 ma con prestazioni ridotte e senza connessione video. Per prestazioni ottimali, utilizzare una porta USB 2.0.

MANUALE UTENTE USB 2.0 LATPOP DOCKING STATION TARGUS

Targus sempre encendido

Congratulations per aver acquistato la Docking Station Targus USB 2.0 con video. Questo modulo portatile d'espansione permette di collegare, grazie a un singolo collegamento USB, fino a 4 apparecchi USB, monitor, rete (Ethernet/LAN) casse e microfono. La docking station offreanche due Targus Power Port che fornisco due volte le caratteristiche per apparecchi USB ad alta potenza oltre a porte USB più distanziate per adattatori più larghi. La caratteristica Targus Always On fornisce potenza alle porte USBanche quando il computer è spento, distaccato alla docking station o in modalità di iberazione/standby. Questo consente agli apparecchi che si ricaricanotramite la porta USB di ricaricarsi in qualsiasi circumstanza parché il trasformatore sua collegato.

La Docking Station fornisce le seguenti porte:

• DVI Single Link (compatible fino a 2048 x 1152 colore a 32 bit)
• Due Audio 3,5 mm: (1) stereo out (1) microfono in
  RJ-45 Ethernet 10/100
• Due USB 2.0 (bianche)
• Due Porte USB Power (nere) - che forniscono alimentazione fino a 1Ampere

Contenu imballo

Oltre a esta guida per l'utente l'imballo contiene:

• Docking Station Targus USB 2.0 per Notebook con video
  Cavo Upstream Alta velocita USB 2.0
• CD di Software del Driver (mini CD)
• Trasformatore di alimentazione (necessario)

Requisiti necessari alsystema

Hardware

PC con processore Intel Pentium o equivalente
- Drive per CD-ROM (compatible con mini CD)
- USB versione porta 2.0
- Fonte di alimentazione (necessario trasformatore)

Sistema operativo

• Windows Vista® con Service Pack 1 (32-bit o 64-bit)
• Windows® XP con Service Pack 3

NOTE: SE CI SI COLLEGA A UNA PORTA USB VERSION 1.1 SUL COMPUTER, IL LIVELLO DI PRESTAZIONE DELLA DOCKING STATION SAR A INFERIORE E LA PORTA VIDEO NON FUNZIONERA CORRETAMENTE. PER I MIGLIORI RISULTATI COLLEGARSIA A UNA PORTA USB VERSION 2.0.

Installare l'apparecchio e i driver.

Per usare la Docking Station Targus prima occorre installare il driver sul computer poi collegare la docking station al computer e Windows plug-and-play installerà i driver per agli porta.

ATTENZIONE: OCCORRE INSTALLARE IL SOFTWARE DELLA DOCKING STATION PRIMA DI COLLEGARLA AL COMPUTER ALTRIMENTI NON FUNZIONERA CORRETTAMENTE.

Installare il driver della Docking Station

Installare il driver della docking station permette al sistema operativo di riconoscere la docking station e le sue porta una volta che viene collegata.

1 Accendere il computer.
2 Inserire il CD di software del driver nel CD-ROM drive del computer.

Se l'installazione non si avvia automaticamente fare click su Avvio, Esegui, e inserire D:\Setup.exe (dove D: è il drive del CD-ROM) è poi fare click su OK.

3 Seguire le istruzioni sullo schermo per completare l'installazione.
4 Fare clic su Fine e riaviare il computer quando richiesto.

Dopo aver installato il software della docking station siete pronti a collegare la docking station al computer. Per farlo:

1 Collegare il trasformatore in dotazione alla presa di currente della docking station.
2 Collegare un'estremità del cavo USB alla docking station e l'altra estremità in una porta USB 2.0 disponibile del computer.

ATTENZIONE: LA DOCKING STATION NON FUNZIONERA CORRETTAMENTE SE IL TRASFORMATORE NON E INSERTERO IN UNA PRESA DI CORrente. NON COLLEGARE NESSUN APPARECCHIO ALLA DOCKING STATION PRIMA DI AVER COMPLETATO L'INSTALLAZIONE.

Porte High Power USB (NERE)
Fessura di sicurezza standard

Lato destro

Visione posteriore
Circuito ad aggancio
Collegamento USB per PC

Lato sinistro

• La luce Tx verde si accende se collegata a una rete e la luce Rx gialla lampeggia cuando il computer riceve o trasmette dati

Collegare nuovi appearecchi

Per evitare danni quando si collega un nuovo appearecchio non forzare il connettore del cavo nella porta o nella docking station. Se il connettore del cavo non si collega confacility, girarlo e provare di nuovo a collegarlo.

Collegarsi a un LAN

Per collegare un cavo Ethernet con connettore RJ-45, collegare il connettore alla porta ethernet/ Di rete della docking station. Eventuali及其他 procedure di connessiona a una rete dipendono dal tipo di rete utilizzata. Contattare l'amministratore di rete per istruzioni dettagliate.

Collegare un apparecchio USB

Per collegare un apparecchio USB collegarlo alla porta USB della docking station e seguire le struzioni fornite con l'apparechio. Tutte le quattro porte USB corrispondonoagli standardi alta velocità con 480 Mbps troughput e 500mA di potenza.

Tuttavia le due porte USB nere hanno due caratteristiche uniche.
Vedere "Targus Always on" per ulteriori particolari.

Le porte USB bianche sono parte ad alta velocità che forniscono una potenza standardi 500mA. Le Power Port USB nere sono parte ad alta velocità che forniscono fino a 1Amp.

Collegare e configurare un appearecchio audio.

1. Collegare le cuffie o le casse nella porta Audio verde da 3.5 mm sulla docking station.
2. Per collegare un microfono, inserirlo nella porta Audio in mono.
3. Il suono e il microfono si collegano automaticamente quando ci si collega alla docking station. Assicurarsi che il volume di entrambi non sia impostato su MUTO.
4. Per attivare manually le cuffie o le casse in caso non si possibile il trasferimento automatico.

Per Windows XP

Andare a Pannello di Controllo e scegliere Suono e Audio.
Selezionare l'opzione audio. Alla你可以 Riproduzione del suono dati la periferica preferita con Apparecchio Multimedia Audio USB alla lista a tendina.

• Fare cli c su Applica e poi su OK.

Per Windows Vista

Andare a Pannello di Controllo e scegliere Suono. Alla sua ribroduzione verificare che la periferica Audio USB sia impostata come predefinita. In quello caso fareciesu OK. Altrimenti selezionaria efareclic su impostare come predefinita poi facie clic su OK.

NOTA: GLI APPARECCHI AUDIO NON FUNZIONERANNO CONTEMPORANEAMENTE SULLA STAZIONE E SUL COMPUTER OSPITANTE

ATTENZIONE: TUTTE LE APPLICAZIONI AUDIO O MULTIMEDIALI VANNO FERMATE PRIMA DI SPOSTARSI TRA L'UscITA AUDIO DELLA DOCKING STATION E L'UscITA AUDIO DEL COMPUTER.

Collegarsi a un Monitor o a un LCD.

Qualiasi monitor o LCD collegato alla porta video della docking stationavrata riasoluzione massima di 2048 x 1152 colore a 32 bit.

NOTA: LA RISOLUZIONE MASSIMA DI 2048 X 1152 É COMPATIBLE SOLO SE IL MONITOR O L'LCD É COLLEGATO ALLA DOCKING STATION PRIMA CHE QUESTA VENGAL COLLEGATA AL NOTEBOOK. SE IL MONITOR O L'LCD SONO COLLEGATI ALLA DOCKING STATION DOPO CHE QUESTA É STATA COLLEGATA AL COMPUTER LA RISOLUZIONE É IMPOSTATA SU 1024 X 768.

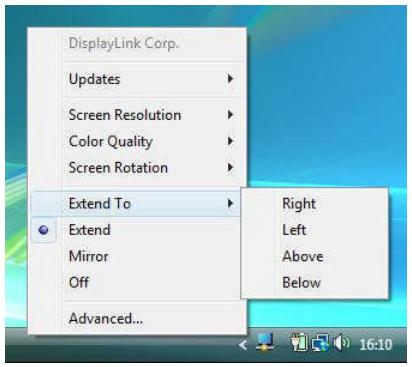

Controllare il display usingo le opzioni video del menu della Docking Station

Si può accederare alle opzioni Video del menuù facendo cliç col tasto destro sull'icona della docking station nella finestra delsystemo o attraverso la visualizzazione delle Proprietà di Windows.

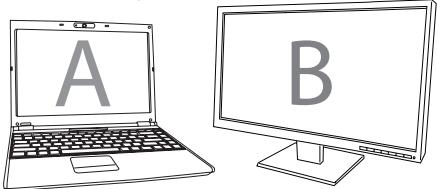

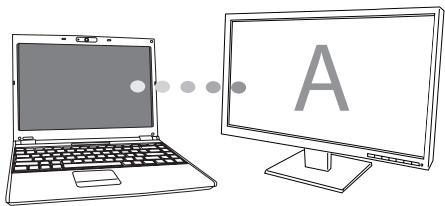

Extend (Espandere): Si usa lo schermo del notebook come visualizzatore principale e il monitor o lLCD come schermo secondario.

Per impostare lo schermo in questa modalità, selezionale "Extend" sull'icona del menu applicativo della docking station. L'apparechio si esponderà nella direzione in cui si trovava l'ultima volta che il display era in questa modalità. Per un controllo maggiore navigare sul sottomenu "Espandere su" e selezionare una delle opzioni. In quello modo l'apparechio non verrà soloesso in modalità d'espanizione ma si potra anche scegliere la direzione Sinistra/destra/Sopra/sotto il monitor principale (primary).

Modalità d'espansione

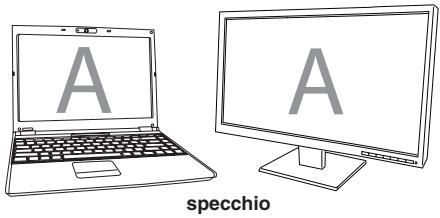

A specchio: Si usa lo schermo del computer come visualizzatore principale e il monitor o LCD copia esattamente lo schermo del computer.

Per impostare il display in questa modalità selezionare semplicamente "mirror (spechio) dall'icona del menu applicativo della docking station. La risoluzione, profondità di colore e velocità di ripristino dello schermo principale sono esattamente copiate sul monitor Collegato all'adattatore grafico della docking station.

NOTA: SE IL MONITOR COLLEGATO ALLA DOCKING STATION É COMPATIBLE CON UNA RISOLUZIONE INFERIORE À QUELLA DELL'IMMAGNE PRINCIPALE L'IMMAGNE VERRI RIDIMENSIONATA PER ADATTARSI ALLO SCHERMO ESTERNO. SE IL MONITOR COLLEGATO ALLA DOCKING STATION HA DIMENSIONI SUPERIORI ALLO SCHERMO PRINCIPALE L'IMMAGNE SARÀ IN FORMATO LETTER-BOX PE MANTENERE LE PROPORZIONI CORRETTE.

Off: Si usa lo schermo del notebook come display principale e il monitor o LCD è spento.

Off

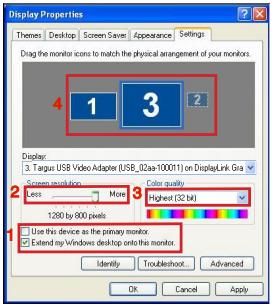

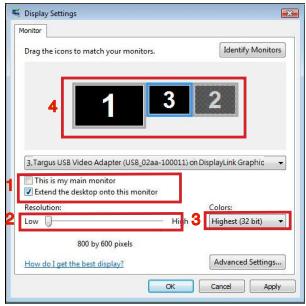

Controllare il Displaytramite le Proprietà di visualizzazione di Windows

Si possono configurare le impostazioni video della docking station tramite la finestra di dialogo delle Proprietà di visualizzazione di Windows. Per farlo con Windows Vista,fare cig col tasto deestro del mouse sul desktop,fare cig su "Personalizza" e poi selezionare "Impostazioni schermo". La coratteristica corrispondente è disponibile in Windows XP facendo cig col tasto deestro sul desktop, selezionare "Proprietà" e poi navigare sull'opzione "Impostazioni".

Windows Vista

Windows XP
Figura 1

Modalità d'espanissue: Per impostare il display in questa modalità, controllare il riquadro contrassegnato con "Espanere il desktop di windows su questo monitor" (1 in figura 1). Organizzato la risoluzione dello schermo e la qualità del colore selezionando i comandi appropriati (2 e 3) e organizzato la posizione in relazione agli altri monitor sul desktop espanso usingo l'area di trascinamento (4)

Modalità a specchio: Per impostare il display in questa modalità togliere la spunta dal riquadro contrassegnato "Espandere il desktop su quello monitor" (1 in figura 1 della pagina precedente)

Impostare il display principale: Per impostare il display collegato alla docking station come display principale, seguire le istruzioni che seguono:

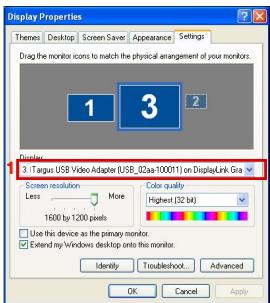

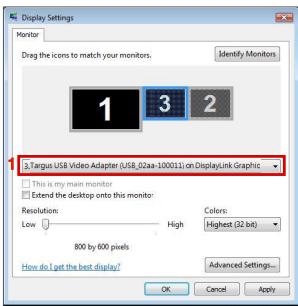

1. nella finestra delle Proprietà del display, usare la lista a tendina, selezionare il monitor collegato alla Docking Station.

Windows Vista

Windows XP

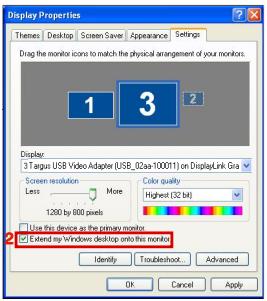

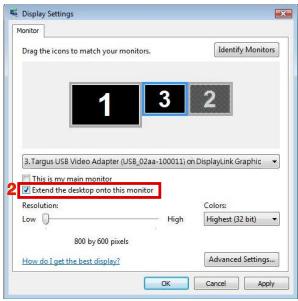

1. Dopo aver selezionato il monitor corrispondente, spuntare il riquadro vicino a "espandere il desktop su quello monitor" (per Vista) o "Espandere il mio desktop di Windows su quello monitor" (per XP).

Windows Vista

Windows XP

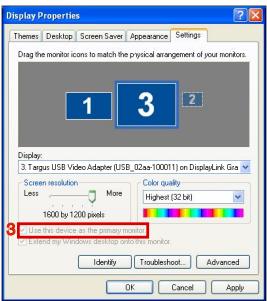

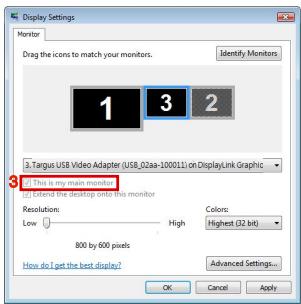

1. Poi spuntare il riquadro vicino a "Questo è il mio monitor principale" (per Vista) "Usare esta periferica come monitor principale" (per XP).

Windows Vista

Windows XP

1. fare clic su "Applica"

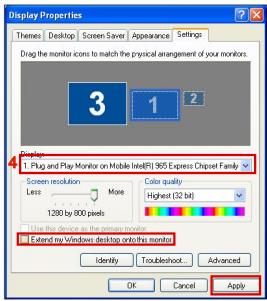

2. Selezione ril monitor del computer usando la lista a tendina e togliere la spunta da "espendere il desktop su quello monitor" (per Vista) o "Espandere il desktop di Windows su quello monitor" (per XP) e fareblicke su Applica

Windows Vista

Windows XP

NOTA: É POSSIBLE LAVORARE PUÜ COMODAMENTE CON IL NOTEBOOK IMPOSTANDONE LÉ AZIONI SUL COPERCHIO CHIUSO SU “NON FARE NIENTE” É IMPOSTANDO LA DOCKING STATION SULLA MODALITA PRINCIPALE. A QUESTO PUNTO SI PUÜ CHUIDERE IL COMPUTER ET USARLO CON TASTIERA E MOUSE ESTERNI.

Il monitor collegato alla Docking station rimane il principale se il PC va in ibernazione o in sospensione e se viene riavviato. Se la docking Stationiene staccata, il display del computer diventa nuovamente il principale.

Dopo che viene ricollegata, il monitor della Docking station tornerà in modalità principale.

Aggiornamenti automatici

Gli aggiornamenti automatici sono una coratteristica di manutenzione del prodotto da Display-Link, Il meccanismo di aggiornamento automatico assicura che l'adattatore grafico della Docking Station via dotato dei driver e del software più aggiornati, fornendo all'utente migliorie prestazioni e stabilità.

Se la Docking Station è spenta o se il cavo USB viene staccato dal computer, dal display scompaiano le immagini. Tutte le finestre e le icone torneranno sullo schermo principale. Quando ci si ricollega e si rialimenta la Docking Station il display torna nella stessa modalità in cui si Trovava prima della disconnessione. Tuttavia, le finestre e le icone che si trovavano precedentemente sullo schermo non ricompariranno.

Targus Always On

Targus Always On permette alle porte USB nere di continuare a fornire alimentazioneanche quando il computer è spento o staccato alla docking station. Questo vi permette di ricaricare le batterie di qualsiasi accessorio USB ricaricabile che avete collegato.

Usare apparecchi USB che richiedono maggiore alimentazione

Alcuni appearecchi, che usano molta energia, come stampanti e driver ottici, vanno collegati alle Power Port USB. Queste porte forniscono un'energia pari a 1000mA - il doppio delle porte USB standard.

Risoluzione compatibile

Risoluzione	Velocità di ripristino disponibile a 32 bit
640 x 480	60 67 72 75 85
720 x 480	50 60
768 x 576	50 60
800 x 600	56 60 72 75 85
832 x 624	75
800 x 480	60
848 x 480	60
1024 x 600	60
1024 x 768	60 70 72 85
1152 x 864	75
1152 x 870	75
1280 x 720	50 60
1280 x 800	60 75 85
1280 x 960	60
1280 x 1024	60 75
1360 x 768	60
1366 x 768	60 75 85
1400 x 1050	60
1440 x 900	60
1600 x 1200	60
1680 x 1050	60
1920 x 1080	50 60
1920 x 1200	60
2048 x 1152	60

L'area di risoluzione veramente disponibile dipende da quella compatibile con il monitor collegato.

Risoluzione dei problemi L'apparecchio non funziona

• Assicurarsi che l'apparecchio sa collegato correttamente alla porta corretta della docking station.
• Collegare l'appareccchio a una porta differente sulla docking station. Se anymore non funziona, controllare che l'appareccchio funzioni collegandolo direttamente al computer.
• Verificare di essere eseguito il programma di Impostazione o Installazione dell'apparecchio.
• Assicurarsi che l'apparecchio compaia in Gestione Periferiche. Per ulteri informazioni fare riferimento a "Verificare che le periferiche siano installate".
• Staccare tutte le periferiche alla docking station e ricollegarle, una alla volta. Controllare che tutte le periferiche funzionino prima di inserire la successiva.
• Ogni porta USB è dotata di protezione da sovraccarico. Se un apparecchio USB utilizza più corrente di quella che la porta USB glicouldornire,la porta s chiude.Per riattivare la porta, staccare l'apparechio e andare su Gestione Periferiche o sul messaggio nella finestra del systeme e scegliere l'opzione Reimposta.Adesso siouldicollegare l'apparechio alla porta USB. Se se richiude nuovamente,controllare il fabbisogno energetico dell'apparechio.

Limitidel prodotto

Alcuni apparentechi possono bloccarsi temporaneamente durante iltrasferimento dei dati. Ad esempio il mouse può rispondere lentamente quando si sta stampando un lavoro pesante e in presenza di intenso traffico di rete. Si raccommandano le seguente linee guida:

• Non trasferrire contemporaneamente dati da apparecchi ad alta velocità, come da una fotocamera digitale o da uno scanner.
• Se si verifica una diminuzione della velocità, chiudere altri programmi che usano un apparecchio USB per migliorare le prestazioni dell'apparecchio.

Verificare che gli apparecchi siano installati

Si possono vedere gli apparecchi installati sulla docking station alla finestra di Gestione Periferiche nelle proprieta del Sistema. Fare clic col tasto destro su Computer, Proprietà, poi fare clic su Hardware e poi sul tasto Gestione Periferiche.

Dalla finestra Gestione Periferiche, espandere quanto segue

• Adattatori display:

• Displaylink Graphic Adapter (solo XP)

• Displaylink Mirror Adapter (solo XP)

• Adattatori direte:

• Adattatore High speed USB Ethernet

• Controller Audio, video e Giochi:

• Apparecchi Audio USB

• Adattatori Display USB

• Targus USB ad adattatori DVI

Monitor

• Targus USB ad adattatori DVI

FAQ - DisplayLink

Displaylink fornisce supporto su web in risposta alle domande. Può essere utile per rispondere a eventuali vostre domande.

http://www.displaylink.com/support/index.php
