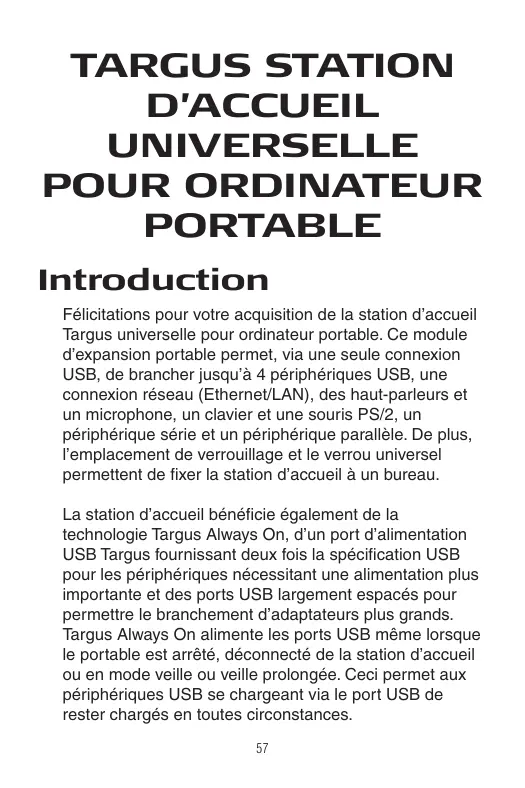

TARGUS STATION D’ACCUEIL UNIVERSELLE POUR ORDINATEUR PORTABLE Introduction Félicitations pour votre acquisition de la station d’accueil Targus universelle pour ordinateur portable. Ce module d’expansion portable permet, via une seule connexion USB, de brancher jusqu’à 4 périphériques USB, une connexion réseau (Ethernet/LAN), des haut-parleurs et un microphone, un clavier et une souris PS/2, un périphérique série et un périphérique parallèle. De plus, l’emplacement de verrouillage et le verrou universel permettent de fixer la station d’accueil à un bureau. La station d’accueil bénéficie également de la technologie Targus Always On, d’un port d’alimentation USB Targus fournissant deux fois la spécification USB pour les périphériques nécessitant une alimentation plus importante et des ports USB largement espacés pour permettre le branchement d’adaptateurs plus grands. Targus Always On alimente les ports USB même lorsque le portable est arrêté, déconnecté de la station d’accueil ou en mode veille ou veille prolongée. Ceci permet aux périphériques USB se chargeant via le port USB de rester chargés en toutes circonstances. 57

Targus Station D’accueil Universelle Pour Ordinateur Portable

Dissipation de la chaleur par convection naturelle: Placez l’arrière de votre ordinateur portable sur les patins en caoutchouc de la station d’accueil. La plupart des ordinateurs portables évacuent la chaleur par le dessous et plus la quantité d’air circulant à cet endroit est importante, plus il y a de chances pour que la chaleur se dissipe par convection naturelle. Confort La plateforme surélevée fournit une position plus confortable pour les mains et augmente la circulation de l’air pour un meilleur refroidissement. La station d’accueil offre les ports suivants: • Deux ports PS/2 • Un connecteur parallèle IEEE 1284 DB25 (USB émulé) • Deux connecteurs audio 3,5 mm : (1) sortie stéréo et (1) entrée micro • Un port série RS232 (USB émulé) • Une sortie audio numérique S/PDIF (non compatible avec Windows 2000) • Un port RJ-45 Ethernet 10/100 • Quatre ports USB 2.0: - Deux ports USB 2.0 dotés d’une grande vitesse - Deux ports USB 2.0 dotés d’une grande vitesse toujours active et d’une puissance supérieure

Targus Station D’accueil Universelle Pour Ordinateur Portable

Outre ce Manuel de l’utilisateur, la boîte contient : • Une station d’accueil Targus universelle • Un câble de transfert haut-débit USB 2.0 • Un CD-ROM comportant le logiciel de pilote

• Un adaptateur d’alimentation CA Configuration Requise

Matériel • PC avec processeur Intel® Pentium® ou équivalent • Lecteur de CD-ROM • Port USB version 2.0 • Une source d’alimentation CA (adaptateur CA requis) REMARQUE: SI LA STATION D’ACCUEIL EST CONNECTÉE À UN PORT USB 1.1 SUR VOTRE ORDINATEUR, SON NIVEAU DE PERFORMANCES NE SERA PAS OPTIMAL. POUR DE MEILLEURS RÉSULTATS, CONNECTEZ-LA À UN PORT USB 2.0. Système d’exploitation • Windows® 2000 Service Pack 4 ou • Windows® XP Service Pack 3 ou • Windows Vista® Service Pack 1

Targus Station D’accueil Universelle Pour Ordinateur Portable

Installation du périphérique et des pilotes

Pour pouvoir utiliser la station d’accueil Targus, vous devez installer au préalable le pilote sur votre ordinateur. ATTENTION: VOUS DEVEZ INSTALLER LE LOGICIEL DE LA STATION D’ACCUEIL AVANT DE LA CONNECTER À VOTRE ORDINATEUR. SINON, ELLE NE FONCTIONNERA PAS CORRECTEMENT. Une fois le logiciel installé, connectez la station d’accueil à votre ordinateur et le service Plug-and-Play de Windows installera les pilotes matériels pour chaque port.

Installation du pilote de la station d’accueil

L’installation du pilote de la station d’accueil permet à votre système d’exploitation de la reconnaître, ainsi que ses ports, une fois qu’elle est connectée. 1 Mettez votre ordinateur sous tension. 2 Insérez le CD-ROM du logiciel du pilote dans le lecteur de votre ordinateur. Si l’installation ne démarre pas automatiquement, cliquez sur Démarrer, Exécuter et tapez D:\ACP45_setup.exe (où D: est le chemin d’accès à votre lecteur de CD-ROM), puis cliquez sur OK. 60

Targus Station D’accueil Universelle Pour Ordinateur Portable

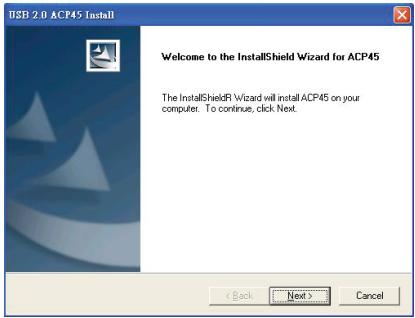

3 La fenêtre de l’Assistant d’installation de la station d’accueil s’ouvre. Cliquez sur Next (Suivant) pour continuer.

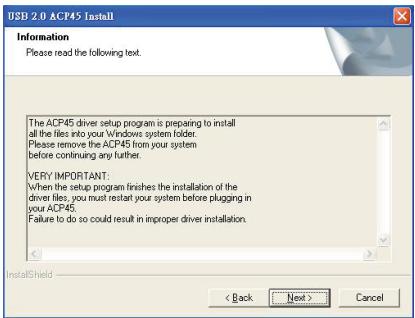

4 La fenêtre Information s’affiche. Cliquez sur Next

(Suivant) pour continuer. Pour installer correctement les fichiers du pilote, vous devez redémarrer votre système avant de brancher la station d’accueil. 61

Targus Station D’accueil Universelle Pour Ordinateur Portable

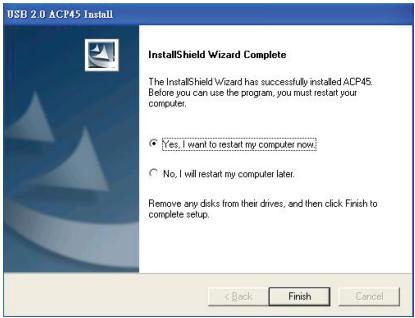

5 Sélectionnez l’option Yes, I want to restart my computer now (Oui, je veux redémarrer mon ordinateur maintenant). Cliquez sur Finish (Terminer) et redémarrez votre ordinateur à l’invite du système.

Branchement de la station d’accueil sur votre ordinateur

Une fois le logiciel de la station d’accueil installé, vous être prêt à brancher la station d’accueil sur l’ordinateur. Pour ce faire, procédez comme suit: 1 Branchez l’adaptateur d’alimentation CA fourni dans la prise d’alimentation CA sur la station d’accueil. 2 Branchez une extrémité du câble USB sur la station d’accueil et l’autre sur un port USB 2.0 disponible de votre ordinateur. ATTENTION: LA STATION D’ACCUEIL NE FONCTIONNERA PAS CORRECTEMENT. SI L’ADAPTATEUR CA N’EST PAS BRANCHÉ DANS UNE PRISE CA. NE RELIEZ AUCUN PÉRIPHÉRIQUE À LA STATION D’ACCUEIL TANT QUE. L’INSTALLATION N’EST PAS TERMINÉE. 62

Targus Station D’accueil Universelle Pour Ordinateur Portable

Installation des pilotes de périphériques par défaut

Une fois la station d’accueil branchée sur votre ordinateur, l’installation des pilotes par défaut démarre automatiquement pour chacun des ports. REMARQUE: ASSUREZ-VOUS QUE VOUS DISPOSEZ DES SERVICE PACKS LES PLUS RÉCENTS. Certains périphériques matériels peuvent vous inviter à installer les pilotes. Pour ce faire, procédez comme suit: 1 Sélectionnez Installer le logiciel automatiquement (recommandé) et cliquez sur Suivant. Le programme Assistant Matériel détecté démarre l’installation des pilotes matériels. L’écran Fin de l’Assistant Ajout de nouveau matériel détecté apparaît. 2 Cliquez sur Terminer et répétez l’opération pour chaque périphérique. 3 Redémarrez votre ordinateur.

Une fois tous les pilotes de périphériques installés, les lampes des indicateurs d’état USB situés à l’arrière de la station d’accueil s’allument lorsque vous branchez les périphériques à la station d’accueil. • Le témoin vert Tx s’éclaire lors du branchement à un réseau et le témoin jaune Rx clignote lorsque des données sont transmises sur le réseau. REMARQUE: LA STATION D’ACCUEIL PREND EN CHARGE L’ÉCHANGE À CHAUD DU CÂBLE RÉSEAU. 63

Targus Station D’accueil Universelle Pour Ordinateur Portable

Patin de support du portable

Deux ports USB 2.0 toujours activés et dotés d’une puissance supérieure

Port USB 2.0 doté d’une grande vitesse

Emplacement de verrouillage du câblee

Ports de la station d’accueil

Port USB 2.0 doté d’une grande vitesse “facile d’accès” Antivol Targus DEFCON CL, PA410E (non inclus)

Station d’accueil Vue latérale gauche

Adaptateur CA USB-à-PC Connexion

Emplacement de verrouillage du câblee

Station d’accueil Vue latérale droite

Targus Station D’accueil Universelle Pour Ordinateur Portable

Connexion de nouveaux périphériques

Afin d’éviter toute détérioration éventuelle lors de la connexion d’un nouveau périphérique, ne forcez pas en enfonçant le connecteur du câble dans le port de la station d’accueil. Si le connecteur du câble ne se met pas en place aisément, retournez-le et essayez à nouveau.

Branchement d’une souris/d’un clavier série

Pour connecter une souris ou un clavier série, branchez le connecteur du câble sur un port série de la station d’accueil.

Branchement d’une souris/d’un clavier PS/2

Pour connecter une souris ou un clavier PS/2, branchez le connecteur du câble sur un port PS/2 de la station d’accueil.

Branchement et configuration d’un modem série

Pour brancher un modem série, procédez comme suit: 1 Branchez le connecteur du câble sur le port série de la station d’accueil. 2 Installez le pilote logiciel du modem conformément aux instructions fournies avec le périphérique. 3 À l’invite de sélection du port, choisissez Serial USB (COMx), où x est le numéro du port COM affecté à votre système d’exploitation. 65

Targus Station D’accueil Universelle Pour Ordinateur Portable

Branchement d’une imprimante parallèle

Pour brancher une imprimante parallèle, procédez comme suit: 1 Branchez le connecteur du câble sur le port parallèle de la station d’accueil. 2 Dans le menu Démarrer Window, sélectionnez Paramètres > Imprimantes et télécopieurs. Ajoutez le pilote de votre imprimante en suivant les instructions de l’Assistant Ajout d’imprimante.

Branchement d’un assistant numérique personnel

1 Branchez le connecteur du câble sur le port série de la station d’accueil. 2 Vérifiez que la définition du port COM, dans votre logiciel HotSync® ou ActiveSync®, correspond à celle sur la station d’accueil. Pour vérifier la définition du port COM sur la station d’accueil, reportez-vous à la section “Vérification de l’installation des périphériques”. Pour vérifier la définition du port COM sur votre assistant numérique personnel, reportez-vous à la documentation fournie avec celui-ci.

Branchement à un réseau local

Pour brancher un câble Ethernet doté d’un connecteur RJ-45, enfoncez le connecteur du câble dans le port Ethernet/réseau de la station d’accueil. Les procédures de branchement à un réseau diffèrent selon le type de réseau que vous utilisez. Pour plus de détails, prenez contact avec votre administrateur réseau. 66

Targus Station D’accueil Universelle Pour Ordinateur Portable

Branchement d’un périphérique USB Pour connecter un périphérique USB, branchez-le sur un port USB de la station d’accueil et suivez les instructions supplémentaires fournies avec le périphérique.

Les quatre ports USB répondent aux exigences du hautdébit USB en fournissant un débit de 480 Mbps et une alimentation de 500 mA. Cependant, les deux ports USB situés sur le côté droit marqué de ce symbole ont deux caractéristiques uniques – Toujours activés et de grande puissance. Pour plus de détails, reportezvous aux sections “Targus Always On” et “Utilisation de périphériques USB nécessitant une alimentation supérieure”. Les autres ports USB (un sur le côté et l’autre à l’arrière près du port Ethernet) sont des ports fournissant la puissance standard de 500 mA.

Connexion et configuration d’un périphérique audio

1 Branchez votre casque ou vos haut-parleurs sur le port vert 3,5 mm Sortie audio de la station d’accueil. 2 Pour connecter un microphone, branchez-le sur le port mono Entrée audio. 3 Pour activer le casque ou les haut-parleurs, vous devez d’abord sélectionnez USB PnP Sound Device dans les paramètres des propriétés.

Targus Station D’accueil Universelle Pour Ordinateur Portable

Sous Windows 2000, cliquez sur Démarrer, Paramètres,

Panneau de configuration, puis ouvrez le dossier Sons et multimédia. Sélectionnez l’onglet Audio. Sous Lecture des sons, remplacez le périphérique par défaut par USB PnP Sound Device en le sélectionnant dans la liste déroulante. Cliquez sur Appliquer, puis sur OK. Sous Windows XP, passez dans le Panneau de configuration et sélectionnez Sons et périphériques audio. Sélectionnez l’onglet Audio. Sous Lecture audio, remplacez l’unité par défaut par USB PnP Sound Device en le sélectionnant dans la liste déroulante. Cliquez sur Appliquer, puis sur OK. Pour Windows Vista, accédez au Panneau de contrôle et sélectionnez Matériel et Sons. Sélectionnez Sons. Dans l’onglet de Lecture, sélectionnez Sortie numérique dans Appareil sonore USB PnP. Cliquez sur Réglages par défaut. 4 Assurez-vous que la case Muet du volume n’est pas cochée. REMARQUE : LES PÉRIPHÉRIQUES AUDIO NE FONCTIONNENT PAS SIMULTANÉMENT SUR LA STATION DE PORTS ET L’ORDINATEUR HÔTE. AVERTISSEMENT : TOUTES LES APPLICATIONS AUDIO OU MULTIMÉDIA DOIVENT ÊTRE ARRÊTÉES AVANT DE BASCULER ENTRE LA SORTIE AUDIO DE LA STATION DE PORTS ET LA SORTIE AUDIO DE L’ORDINATEUR HÔTE.

Targus Station D’accueil Universelle Pour Ordinateur Portable

Installation et configuration d’un périphérique S/PDIF

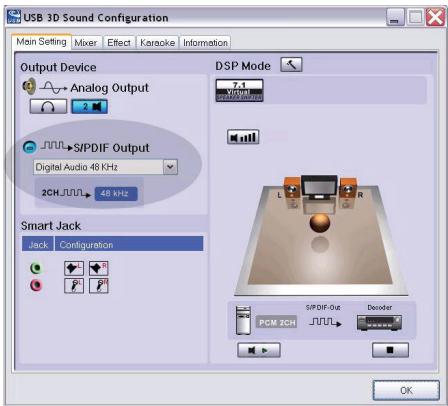

(Sony/ Philips Digital Interface) 1 Pour utiliser S/PDIF, vous devez l’activer. Pour ce faire, ouvrez l’applet Configuration Son USB 3D situé dans la barre d’état système (cliquez sur l’icône USB pour ouvrir l’écran de configuration).

2 Cliquez sur le bouton en regard de S/PDIF Output pour activer S/PDIF.

3 Définissez la Sortie Audio à partir de la barre d’état.

Targus Station D’accueil Universelle Pour Ordinateur Portable

4 Branchez une extrémité de votre câble optique (non inclus) sur le port Sortie S/PDIF de la station d’accueil et l’autre extrémité sur le port Entrée S/PDIF du décodeur numérique ou du haut-parleur.

5 Branchez le décodeur numérique ou le haut-parleur au système Home Théâtre.

Lorsque votre ordinateur est en mode veille, la station d’accueil entre également dans ce mode afin de réduire la consommation. Lorsque l’ordinateur s’éveille, la station d’accueil repasse automatiquement en mode actif.

Targus Station D’accueil Universelle Pour Ordinateur Portable

Les deux ports USB fournissant une alimentation de 1 Amp continuent leur alimentation même si l’ordinateur portable est mis hors tension ou débranché de la station d’accueil. Cela vous permet de charger n’importe quel périphérique USB que vous connectez sur ces ports sans activer votre ordinateur portable.

Utilisation de périphériques USB nécessitant une alimentation supérieure

Certains périphériques, nécessitant une alimentation plus importante, comme les imprimantes et les périphériques optiques, doivent être branchés sur les ports d’alimentation USB. Ces ports fournissent une puissance pouvant atteindre 1000 mA, soit le double de la puissance d’un port USB standard.

Certains périphériques peuvent s’interrompre temporairement lors d’un transfert important de données. Par exemple, il se peut que la souris répondre plus lentement pendant l’impression d’un graphique ou si le trafic réseau est élevé. Observez les recommandations suivantes:

Targus Station D’accueil Universelle Pour Ordinateur Portable

• N’effectuez pas transfert de données de ou vers plusieurs périphériques à haut débit, tels qu’un appareil photo numérique ou un scanneur, en même temps.

• Si une dégradation de la vitesse survient, fermez d’autres programmes qui utilisent un périphérique USB afin d’améliorer les performances de ce périphérique.

Le périphérique ne fonctionne pas • Vérifiez que le connecteur du périphérique est correctement enfoncé dans le port approprié de la station d’accueil. • Branchez le périphérique sur un autre port de la station d’accueil. S’il ne fonctionne toujours pas, testez le périphérique en le branchant directement sur votre ordinateur. • Vérifiez que vous avez exécuté le programme de configuration ou d’installation du périphérique. • Assurez-vous que le périphérique apparaît dans le Gestionnaire de périphériques. Pour plus d’informations, reportez-vous à la section “Vérification de l’installation des périphériques”. • Débranchez tous les périphériques de la station d’accueil et rebranchez-les en procédant l’un après l’autre. Vérifiez que chaque périphérique fonctionne avant de brancher le suivant. • Chaque port USB est équipé d’une protection contre sur les surtensions. Si un périphérique USB tire plus de courant que le port USB ne peut fournir, le port s’éteint. Pour le réactiver, débranchez le périphérique et consultez le Gestionnaire de périphériques ou le 72

Targus Station D’accueil Universelle Pour Ordinateur Portable

message dans la barre d’état système et choisissez l’option Réinitialiser. Vous pouvez alors rebrancher le périphérique sur le port USB. Si un arrêt se produit, vérifiez les conditions d’alimentation requises pour le périphérique.

Vérification de l’installation des périphériques

Vous pouvez afficher les périphériques installés sur la station d’accueil dans la fenêtre Gestionnaire de périphériques des Propriétés système. Avec le bouton droit de la souris, cliquez sur Poste de travail, Propriétés, puis cliquez sur l’onglet Matériel, puis sur le bouton Gestionnaire de périphériques. Dans la fenêtre Gestionnaire de périphériques, développez les éléments suivants: • Périphériques d’interface utilisateur : affiche les claviers et les périphériques de pointage, souris, trackballs et manettes de jeu • Claviers : affiche les claviers PS/2 • Souris et autres périphériques de pointage : affiche la souris PS/2 • Cartes réseau : affiche ASIX AX88772A USB 2.0 Fast Ethernet Adapter • Ports (COM et LPT) : Prolific USB-to-Serial Comm Port (COM X) • Contrôleurs son, vidéo et jeu : affiche un périphérique audio USB PnP • Contrôleurs de bus USB : affiche les autres périphériques installés pour la station d’accueil et le concentrateur générique 73

Targus Station D’accueil Universelle Pour Ordinateur Portable

Vérification du branchement d’un modem série

Lors du branchement d’un modem sur le port série (RS232), vérifiez que le port affecté à votre modem est Serial USB (COMx), où x est le numéro du port COM. Si le système d’exploitation ne détecte pas automatiquement que votre modem est affecté au port Serial USB (COMx), exécutez à nouveau l’Assistant Matériel et choisissez Sélectionner dans la liste au lieu de Détection automatique. Ensuite, sélectionnez l’utilisation de Prolific Device from Page comme port COM.

Message d’erreur sur votre assistant numérique personnel

Si le message d’erreur « Connexion non établie » s’affiche sur votre assistant numérique personnel, vérifiez que la définition du port COM dans votre logiciel HotSync ou ActiveSync correspond à celle de la station d’accueil. Pour vérifier la définition du port COM sur la station d’accueil, reportez-vous à la section “Vérification de l’installation des périphériques”. Certaines versions anciennes du logiciel Palm® Desktop ne sont pas compatibles avec la conversion USB en Série. Prenez contact avec le fournisseur de votre assistant numérique personnel pour obtenir les mises à jour du logiciel. Palm et HotSync sont des marques déposées ou commerciales de Palm, Inc. Microsoft, Windows, Windows Vista et ActiveSync sont des marques déposées ou commerciales de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. Toutes les marques commerciales et déposées sont les propriétés de leurs détenteurs respectifs. Tous droits réservés. Les caractéristiques et spécifications peuvent être modifiées sans préavis. © 2008, Targus Group International, Inc. et Targus Group (RU) Ltd.
