ACA11EU - Adaptateur USB TARGUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur USB 2.0 multi-écran
Marque	TARGUS
Modèle	ACA11EU
Dimensions (approx.)	10 x 5 x 2 cm
Poids (approx.)	100 g
Alimentation	USB, sans alimentation externe
Fonctions principales	Extension de bureau, mode miroir, écran principal/secondaire
Résolution maximale	2048 x 1152 pixels en 32 bits
Connectivité	USB 2.0
Systèmes d'exploitation supportés	Windows XP SP3, Windows Vista, Windows 7
Configuration minimale requise	Processeur Intel Pentium ou équivalent, port USB 2.0, lecteur CD-ROM
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec et doux
Sécurité	Installer le pilote avant de connecter l'adaptateur ; ne pas forcer les connecteurs
Pièces détachées	Non applicable (câble intégré)
Réparabilité	Contacter le service après-vente Targus en cas de panne
Garantie	Consulter les conditions sur le site Targus
Contenu de la boîte	Adaptateur, mini CD, manuel utilisateur, adaptateur DVI vers VGA

FOIRE AUX QUESTIONS - ACA11EU TARGUS

Dois-je installer le pilote avant de brancher l'adaptateur ?

Oui absolument. Branchez le mini CD fourni, suivez l'installation, puis redémarrez l'ordinateur avant de connecter l'adaptateur. Sinon, l'appareil risque de ne pas fonctionner correctement.

Quelle est la résolution maximale supportée ?

La résolution maximale est de 2048 x 1152 pixels en mode couleur 32 bits. Pour l'atteindre, connectez le moniteur à l'adaptateur avant de brancher ce dernier à l'ordinateur.

Comment passer en mode miroir ?

Faites un clic droit sur l'icône de l'adaptateur dans la barre des tâches, puis choisissez Mirror. Sous Windows 7, vous pouvez aussi passer par les paramètres d'affichage.

Puis-je utiliser l'adaptateur avec un écran 4K ?

Non, l'adaptateur est limité à une résolution maximale de 2048 x 1152. Pour du 4K, un adaptateur spécifique est nécessaire.

Que faire si l'écran externe reste noir ?

Vérifiez que l'adaptateur est correctement branché (voyant vert allumé). Assurez-vous que le pilote est installé. Essayez de déconnecter/reconnecter l'USB ou redémarrez l'ordinateur.

Comment configurer l'extension de bureau sous Windows 7 ?

Cliquez droit sur le bureau, choisissez Personnaliser puis Affichage et Modifier les paramètres d'affichage. Sélectionnez l'écran virtuel et définissez le mode Étendre ces affichages.

Puis-je fermer le couvercle de mon portable après branchement ?

Oui, mais configurez l'option 'Ne rien faire' lorsque le couvercle est fermé dans les paramètres d'alimentation. Définissez l'écran externe comme écran principal pour continuer à l'utiliser.

L'adaptateur fonctionne-t-il avec des écrans Vista ?

Oui, Windows Vista est supporté. Utilisez le menu Propriétés d'affichage en cliquant droit sur le bureau, puis Paramètres.

Comment désinstaller le pilote ?

Allez dans le Panneau de configuration > Programmes et fonctionnalités. Recherchez Targus USB Video Adapter ou DisplayLink, puis désinstallez. Redémarrez l'ordinateur.

Où trouver les mises à jour du pilote ?

L'adaptateur dispose d'une fonction de mise à jour automatique. Vous pouvez aussi visiter le site de DisplayLink : www.displaylink.com/support.

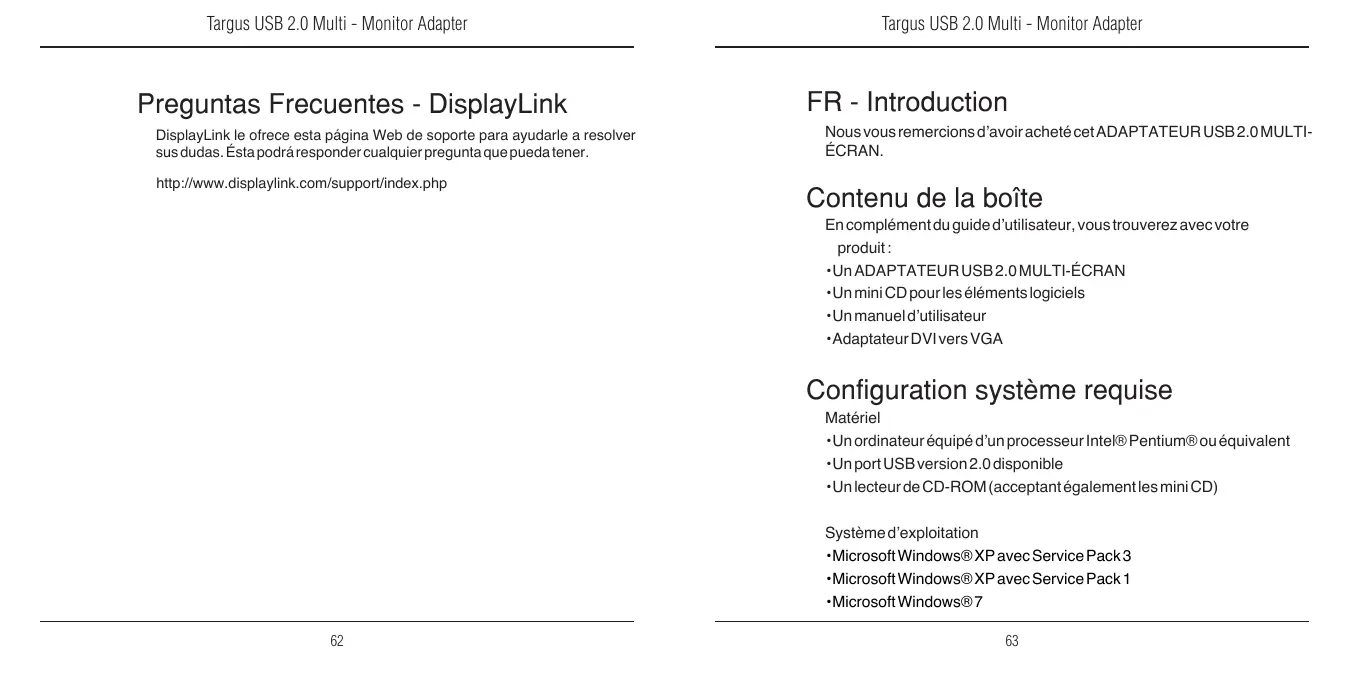

MODE D'EMPLOI ACA11EU TARGUS

Nous vous remercions d'avoir acheté cet ADAPTATEUR USB2.0 MULTI-ÉCRAN.

Contenu de la boîte

En complément du guide d'utilisateur, vous trouverez avec votre produit:

• UnADAPTATEUR USB2.0 MULTI-ÉCRAN
• Un mini CD pour les éléments logiciels
• Un manuel d'utilisateur Adaptateur DVI vers VGA

Configuration système requise

Matériel

• Un ordinateur équipé d'un processeur Intel® Pentium® ou équivalent
• Un port USB version 2.0isible
• Un lecteur de CD-ROM (acceptant également les mini CD)

Système d'exploitation

• Microsoft Windows® XP avec Service Pack 3
• Microsoft Windows® XP avec Service Pack 1 Microsoft Windows® 7

Installation de l'adaptateur et de son pilote

Avant d'utiliser votre adaptateur, vous devez installer son pilote sur l'ordinateur puis connecter l'adaptateur à l'ordinateur. Windows détectera l'adaptateur et installera le pilote pour chaque port.

AVERTISSEMENT: VOUS DEVEZ INSTALLER LE LOGICIEL DE L'ADAPTATEUR AVANT DE CONNECTER L'ADAPTATEUR À L'ORDINATEUR. SINON, L'ADAPTATEUR RISQUE DE NE PAS FONCTIONNER CORRECTEMENT.

Installation de l'adaptateur pour écran

L'installation du logiciel pilote est nécessaire si vous poulez que votre ordinateur puisse reconnaître l'adaptateur.

1. Allumez votre ordinateur. 2. Insérez le mini-CD fourni dans le lecteur de CD-ROM de l'ordinateur.

Si le programme d'installation du CD ne démarre pas automatiquement, cliquez sur Démarrer, Exécuter, tapez D:\Setup.exe (si D: désigne le lecteur de CD-ROM) et cliquez sur OK.

3. Suivez les instructions affichées à l’écran. 4. Cliquez sur Finish (Terminer) et redémarrez votre ordinateur après l’affichage du message de redémarrage.

Connexion de l'adaptateur pour écran à votre ordinateur

Si vous avez suivi toutes nos instructions, vous pouvez maintenant connecter l'adaptateur pour écran à l'ordinateur. Branchez une extrémité du câble USB sur l'adaptateur et l'autre extrémité dans l'un des ports USB 2.0 disponibles de l'ordinateur.

NE BRANCHEZ AUCUN APPAREIL SUR L'ADAPTATEUR AVANT D'AVoir COMPLÉTEMENT TERMINE D'INSTALLER CE DERNIER.

Adaptateur pour écran

• Une lumière verte s'allume (ON) lorsque l'adaptateur est prêt à fonctionner.

Ne forcez jamais le connecteur d'un périphérique dans le port de l'adaptateur. Vous risquez d'endommager le port et/ou le connecteur. Si un branchement s'avère difficile, sortez le connecteur du port et rebranchez-le. L'opération doit s'effectuer très facilement.

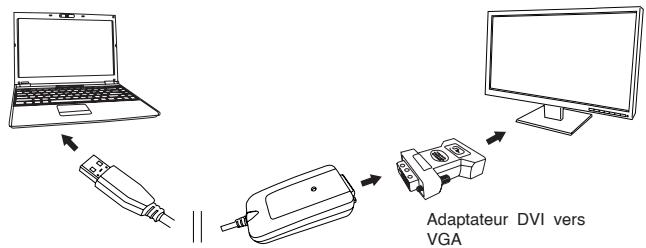

Connexion à un moniteur ou un écran LCD

Tout moniteur et écran LCD que vous connectez à l'adaptateur est limité à une résolution de 2048x1152, en mode couleur 32 bits.

REMARQUE: POUR TRAVAILIER À LA RÉSOLUTION MAXIMALE AUTORISÉE DE 2048 X 1152, CONNECTEZ LE MONTEUR OU L'ÉCRAN LCD SUR L'ADAPTATEUR AVANT DE CONNECTER L'ADAPTATEUR À VOIRTE ORDNATEUR PORTABLE. SI VOUS CONNECTEZ LE MONITEUR OU L'ÉCRAN LCD SUR L'ADAPTATEUR APRES AVOIR CONNECTÉ L'ADAPTATEUR À VOIRTE ORDNATUR PORTABLE, LA RÉSOLUTION MAXIMALE EST RAMENÉE À 1024 X 768.

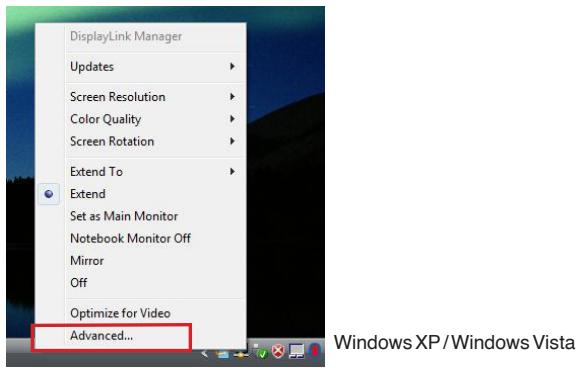

Contrôle de l'affichage depuis le menu video (védo) de l'adaptateur

Pour accéder au menu Video (Video), cliquez avec le bouton droit de la souris sur l'icône de l'adaptateur, dans la barre de tâches de Windows, ou affichez la fenêtre Propriétés d'affichage de Windows.

Windows 7

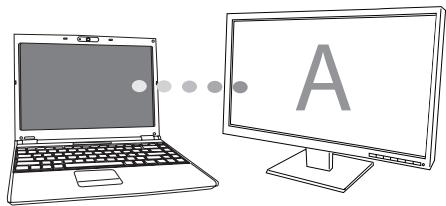

Extend (Extension) : Vous pouvez utiliser l'écran de l'ordinateur comme écran principal et le moniteur ou l'écran LCD comme écran secondaire.

Pour activer cette configuration, sélectionnez 'Extend' (Extension) dans le menu de l'adaptateur. Le moniteur ou l'écran LCD étend l'affichage de l'écran principal, dans la même direction que celle que vous avez choisie la dernière fois que vous avez travaillé en mode extension. Pour modifier la direction d'extension par rapport à l'écran principal, choisissez l'option 'Extend To' (Étendre à) puis l'une des directions proposées : Left/Right/Above/Below (Gauche/Droit/Au-dessus/En-dessous). Le mode extension est activé dans la direction.

Mode extension

Option Mirror (Miroir): Vous pouvez afficher le contenu exact de l'écran de l'ordinateur sur le moniteur ou l'écran LCD.

Pour activer cette configuration, sélectionnez 'Mirror' (Miroir) dans le menu de l'adaptateur. La résolution, la profondeur de la couleur et la fréquence des rafraîchissement de l'écran primaire sont appliquées à l'écran branché sur l'adaptateur.

REMARQUE: Si L'ÉCRAN CONNECTÉ À L'ADAPTATEUR NE POT PAS TRAVAILIER AVEC UNÉ RÉSOLUTION AUSSI GRANDE QUE CELLE DE L'ÉCRAN PRINCIPAL, L'IMAGE EST AUTOMATIQUEMENT ADAPTÉE À SA RÉSOLUTION. Si L'ÉCRAN CONNECTÉ À L'ADAPTATEUR EST PLUS GRAND QUE L'ÉCRAN PRINCIPAL, L'IMAGE EST AFFICHEE EN MODE LETTERBOX POUR NE PAS ÉTRE DÉFORMÉE.

Option Mirror (Miroir)

Écran principal (écran de l'ordinateur portable éteint) : Vous pouvez utiliser uniquement le moniteur ou l'écran LCD et éteindre l'écran de votre ordinateur portable. Pour activer cette configuration, sélectionnez 'Notebook monitor off' (Écran portable éteint) dans le menu de l'adaptateur.

Écran principal

Off (Désactivé) : vous pouvez utiliser uniquement l'écran de l'ordinateur et être indépendant du moniteur ou de l'écran LCD.

Désactéve

Contrôle de l'affichage depuis la fenêtre propriétés d'affichage de windows (pour windows XP et vista)

Voulez configurer le mode vidéo de l'adaptateur depuis la fenêtre Propriétés d'affichage de Windows. Depuis Windows Vista, clique avec le bouton droit de la souris sur le Bureau, clique sur l'option "Personnaliser" et sélectionnez le raccourci 'Paramètres d'affichage'. Depuis Windows XP, clique avec le bouton droit de la souris sur le Bureau, clique sur l'option "Propriétés" et ouvrez l'onglet 'Paramètres'.

Windows Vista

Windows XP Figure 1

Mode extension : mode extension pour travailler en mode extension d'écran, cochez l'option "Étendre le Bureau à ce moniteur" (1 dans la Figure 1). Sélectionnez la résolution et la qualité de la couleur (2 et 3), puis la position de prolongement par rapport à l'écran principal (4).

Mode miroir: pour travailler en mode miroir, cliquez sur la case de sélection de l'option "Étendre le Bureau à ce moniteur" (1 dans la Figure 1 de la page précédente) pour effacer la coche.

Sélection de l'écran principal : Pour utiliser l'écran branché sur l'adaptateur comme écran principal, procédez comme suit :

1. Dans la fenêtre Paramètres d'affichage, sélectionnez l'écran branché sur l'adaptateur dans la liste déroulante.

Windows Vista

Windows XP

1. Cliquez sur la case de sélection "Étendre le Bureau à cet écran" (pour Vista et XP).

Windows Vista

Windows XP

1. Cliquez sur la case de sélection "Il s'agit de mon moniteur principal" (pour Vista et XP).

Windows Vista

Windows XP

1. Cliquez sur "Appliquer".
2. Sélectionnez l’écran de l’ordinateur portable dans la liste déroulante et enlevez la sélection de l’option

Windows Vista

Windows XP

REMARQUE: POUR TRAVAILIER PLUS AISÉMENT, CONFIGUREZ L'OPTION ÉCRAN FERMÉ DE L'ORDINATEUR PORTABLE 'SUR "DO NOTHING" (NI RÉN FAIRE) ET SELECTIONNZÉL ÉCRAN DE L'ADAPTATEUR COMME ÉCRAN PRINCIPAL. VOUS POUVEZ MAINTENANT FERMER L'ÉCRAN DE L'ORDINATEUR PORTABLE ET TRAVAILIER AVEC UN ÉCRAN, UN CLAVIER ET UN SOURS EXTERNES.

L'écran connecté à l'adaptateur devient l'écran principal lorsque l'ordinateur passe en mode veille ou déconnecté, ou redémarre. Si vous déconnectez ou éteignez l'adaptateur, l'écran de l'ordinateur portable redevient l'écran principal.

À la reconnexion, l'écran qui est connecté à l'adaptateur redevient l'écran principal.

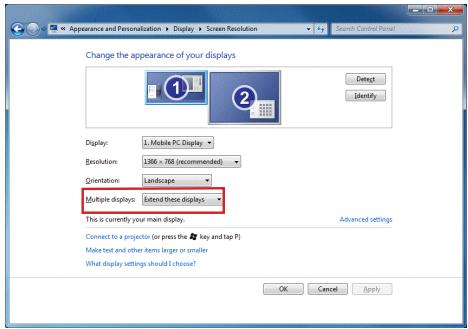

Contrôle de l'affichage depuis la fenêtre propriétés d'affichage de windows (pour windows 7)

Vous pouvez configurer le mode vidéo de l'adaptateur depuis la fenêtre Propriétés d'affichage de Windows. Depuis Windows 7, cliquez avec le bouton droit de la souris sur le Bureau, cliquez sur l'option "Personnaliser", sélectionnez "Affichage" puis le lien "Modifier les paramètres d'affichage". Vous pouvez également cliquer avec le bouton droit de la souris sur l'icône "Targus USB Video adapter" ("Adaptateur vidéo USB de Targus") dans la zone de notification et besoin "advanced" (Avancé).

La liste déroulante "multiple display" (Affichages multiples) vous propose diverses configurations d'affichage. Choisissez une configuration et cliquez sur "apply" ("Appliquer"). Le contenu de l'écran est réactualisé. Sélectionnez "keep changes" ("Conserver les modifications") pour valider vos choix.

Mises à jour automatiques

DisplayLink a équipé l'adaptateur d'une fonction de mise à jour automatique afin que son adaptateur graphique travaille toujours avec les dernières versions du pilote et du logiciel, fournissant à l'utilisateur le meilleur de ses performances et davantage de stabilité.

Déconnexion de l'adaptateur

Lorsque vous éteignez l'adaptateur ou débranchez son câble USB de l'ordinateur, l'écran secondaire devient blanc. Toutes les fenêtres et toutes les icônes repassent sur l'écran principal.

À la reconnexion ou à la remise sous tension de l'adaptateur, la dernière configuration d'affichage est réactivée mais aucune des fenêtres et des icônes alors affichées ne réapparaissent.

Résolutions possibles

Résolution	Vitesses de rafraichissement à 32bits	Résolution	Vitesses de rafraichissement à 32bits
640x480	6067727585	1280x800	607585
720x480	5060	1280x960	60
768x576	5060	1280x1024	6075
800x600	5660727585	1360x768	60
832x624	75	1366x768	607585
800x480	60	1400x1050	60
848x480	60	1440x900	60
1024x600	60	1600x1200	60
1024x768	60707285	1680x1050	60
1152x864	75	1920x1080	5060
1152x870	75	1920x1200	60
1280x720	5060	2048x1152	60

Les résolutions effectivement prises en charge dépendent de l'écran connecté.

Un périphérique ne fonctionne pas

Vérifiez que le périphérique est correctement branché sur l'adaptateur. - Essayez de brancher le périphérique sur un autre port de l'adaptateur. Si le périphérique ne fonctionne toujours pas, essayez de le connecter directement sur l'ordinateur. - Vérifiez que vous avez correctement configuré et/ou installé le périphérique. - Vérifiez que le périphérique apparait dans le Gestionnaire de périphériques. Pour plus d'information, reportez-vous à la section "Affichage des périphériques installés".

Affichage des périphériques installés

Vous affiche la liste des périphériques installés sur l'adaptateur depuis la fenêtre Gestionnaire de périphériques. Cliquez avec le bouton droit de la souris sur Poste de travail, Propriétés. Ouvrez l'onglet Matériel et cliquez sur le bouton Gestionnaire de périphériques.

-Cartes graphiques: - Displaylink Graphic Adapter (Adaptateur graphique Displaylink) (XP uniquement) - Displaylink Mirror Adapter (Adaptateur en miroir Displaylink) (XP uniquement) Cartes réseau: - High speed USB Ethernet Adapter (Carte Ethernet USB à grande vitesse) - Écran - Adaptateur video USB de Targus

Foire aux questions - DisplayLink

DisplayLink a ouvert un site Web d'assistance pour ses clients. Si vous avez des questions, n'hésitez pas à nous les poser.

http://www.displaylink.com/support/index.php
