CA 616 - Système d'alarme DEXAPLAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'alarme compact
Marque	DEXAPLAN
Modèle	CA 616
Alimentation centrale	4 piles 1,5 V LR6 (AA) alcalines
Alimentation sirène externe	4 piles 1,5 V LR6 (AA) alcalines
Consommation au repos	env. 0,1 mA
Consommation en alarme	max. 120 mA
Autonomie estimée	env. 1 an
Temporisation d'entrée	8 secondes
Temporisation de sortie	30 secondes
Durée de l'alarme (interne + externe)	env. 60 secondes
Durée de l'alarme (sirène externe seule)	env. 120 secondes (en cas de sabotage)
Type de détecteur de mouvement	Infrarouge passif
Portée du détecteur	env. 6 m à 20°C
Angle de détection	env. 120°
Protection anti-sabotage	Contact anti-sabotage, coupure de câble
Code utilisateur	1 à 10 chiffres (préréglé: 11)
Plage de température de service	-10°C à +39°C
Dimensions du détecteur de mouvement	4,1 × 6,0 × 3,2 cm
Matériau du boîtier	Plastique ABS
Utilisation prévue	Petits biens : studios, maisons de vacances, caravanes, garages
Fonction spéciale	Modification du code utilisateur, fonction de réinitialisation (RAZ)
Nettoyage et entretien	Chiffon sec ou humide, pas de solvants

FOIRE AUX QUESTIONS - CA 616 DEXAPLAN

Comment activer le système d'alarme ?

Appuyez deux fois sur la touche 1 du clavier (code préréglé 11) puis une fois sur la touche E. La temporisation de sortie de 30 secondes démarre. Une fois la diode verte éteinte, le système est actif.

Comment désactiver le système d'alarme ?

Lorsque le détecteur détecte un mouvement, la temporisation d'entrée de 8 secondes commence. Pendant ce délai, appuyez deux fois sur 1 puis sur E. Deux bips confirment la désactivation.

Que faire si j'ai oublié mon code utilisateur ?

Après un changement de piles, le code revient au préréglé 11. Vous pouvez aussi effectuer une réinitialisation (RAZ) en retirant les piles, en attendant quelques secondes et en les remettant. Ensuite, programmez un nouveau code.

Comment changer le code utilisateur ?

Entrez le code actuel (préréglé 11 si non modifié) en appuyant deux fois sur 1, puis sur P. La diode verte clignote. Tapez votre nouveau code (jusqu'à 10 chiffres) et appuyez à nouveau sur P. Une mélodie confirme la modification.

Pourquoi mon alarme se déclenche-t-elle sans raison ?

La cause peut être des animaux domestiques ou des sources de chaleur (radiateurs, lumière directe du soleil). Réorientez le détecteur ou éloignez ces sources.

Comment remplacer les piles ?

Désactivez d'abord le système. Remplacez les 4 piles de la centrale et les 4 piles de la sirène externe par des piles neuves LR6 (AA) alcalines en respectant la polarité. Après le remplacement, le code revient à 11.

Que signifie un bip sonore toutes les 20 secondes ?

C'est un avertissement de piles faibles. La diode rouge clignote. Remplacez toutes les piles dès que possible pour éviter de fausses alarmes.

Où dois-je installer le détecteur de mouvement ?

Installez-le à l'intérieur, à une hauteur d'environ 2 mètres, dans un coin, sans obstacle ni source de chaleur dans son champ. Sa portée est d'environ 6 mètres avec un angle de 120°.

Puis-je utiliser la sirène externe à l'extérieur ?

Oui, la sirène externe peut être utilisée à l'extérieur, mais protégez-la des intempéries autant que possible. Elle peut aussi être placée à l'intérieur.

Comment nettoyer le système d'alarme ?

Utilisez un chiffon non pelucheux, sec ou légèrement humide, avec un nettoyant doux (pas de solvants). Ne plongez jamais l'appareil dans l'eau.

MODE D'EMPLOI CA 616 DEXAPLAN

Utilisation conforme à l'usage prévu. Page 4

Furniture. 4

Éléments Page 4

Données techniques. 5

Instructions de sécurité — Page 6

Mise en service

Préparation et matériel nécessaire Page 7

Emplacement... 7

Montage

Centrale. 8

Sirène externe. Page 8

Détecteur de mouvement. 9

Utilisation

Activation du système d'alarme compact. 9

Temporisation de sortie Page 9

Désactivation du système d'alarme compact. Page 10

Remplacement des piles. Page 11

Élimination des défauts Page 11

Maintenance et nettoyage... 12

Mode d'emploi et instructions de sécurité

Avant la mise en service de l'appareil, lisez attentivement la totalité du mode d'emploi, et ouvrez pour cela les pages comptant les illustrations. Le mode d'emploi fait partie intégrante du produit et contient des informations importantes relatives à sa mise en service et à sa manipulation. Tenez toujours compte de l'ensemble des instructions de sécurité. Contrôlez avant la mise en service que l'ensemble des pièces soient bien montées correctement. Pour toutes questions et en cas d'incertitude quant à la manipulation de l'appareil, prenez contact avec un spécialiste ou le point S. A. V. compétent pour votre pays. Conservez soigneusement la présence mode d'emploi. Si vous donnez le produit à des tiers, remettez-leur l'ensemble des documents accompagnant le produit.

Utilisation conforme à l'utilisation prévue

Le système d'alarme compact CA 616 est conçu spécialement pour les biens de petite taille, tels que studios, maisons de vacances, caravanes ou garages. Fonctionnant sur piles [8 piles 1,5 V type LR6 (Mignon/AA, alcalines) (non fournies)], cet appareil peut également être utilisé pour des biens non raccordés au secteur. La centrale peut être programmée avec un code utilisateur (un à dix chiffres). La centrale et le détecteur de mouvement sont conçus exclusivement pour une utilisation à l'intérieur, dans des pièces sèches. La sirène externe, d'une grande puissance sonore, peut être utilisée à l'intérieur comme à l'extérieur. L'appareil n'est agréé que pour un usage privé. Tout usage autre ou modification de l'appareil est considéré comme non conforme à l'utilisation prévue et implique des risques d'accidents majorés. Le fabricant n'assume aucune garantie ni responsabilité pour les dommages résultant d'une utilisation non conforme à l'utilité prévue ou d'une manipulation erronée.

Nous vous fournissons le système d'alarme compact CA616

avec les éléments suivants :

1 centrale 4 vis de fixation 22 × 4 ~mm 4 chevilles 27 × 6 mm 1 sirène externe 2 vis de fixation 22 × 3 mm 2 chevilles 22 × 5 mm 1 détecteur de mouvement 2 bandes de ruban adhésif double face 15 × 45 × 2 ~mm (haut. x long. x larg.) 10 cavaliers de fixation pour câbles (avec clous) 1 mode d'emploi

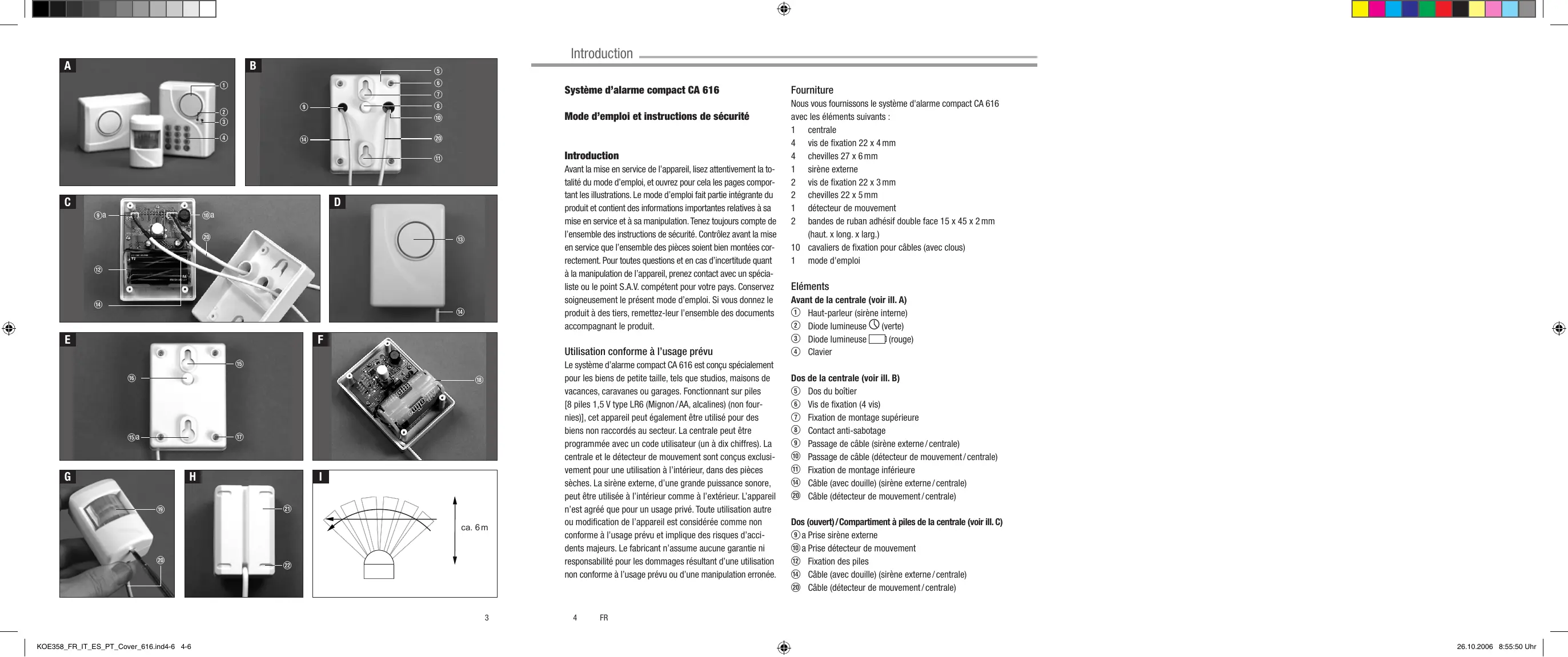

Avant de la centrale (voir ill. a)

Haut-parleur (sirène interne) Diode lumineuse (verte) Diode lumineuse (rouge) Clavier

Dos de la centrale (voir ill. b)

⑤ Dos du boîtier ⑥ Vis de fixation (4 vis) ⑦ Fixation de montage supérieure Contact anti-sabotage Passage de câble (sirène externe / centrale) 10 Passage de câble (détecteur de mouvement/centrale) Fixation de montage inférieure 14 Câble (avec douille) (sirène externe/centrale) 20 Câble (détecteur de mouvement/centrale)

Dos (ouvert)/compartment à piles de la centrale (voir ill. c)

a Prise sirène externe a Prise détecteur de mouvement 12 Fixation des piles 14 Câble (avec douille) (sirène externe/centrale) 20 Câble (détecteur de mouvement/centrale)

Avant de la sirène externe (voir ill. d)

Haut-parleur (sirène externe) 14 Câble (avec douille) (sirène externe / centrale)

Dos de la sirène externe (voir ill. e)

15 Fixation de montage supérieure 15a Fixation de montage inférieure 16 Contact anti-sabotage 17 Vis de fixation (4 vis)

Compartiment à piles de la sirène externe (voir ill. f)

Fixation des piles

Avant du détecteur de mouvement (voir ill. g)

19 Capteur infrarouge Câble (détecteur de mouvement/centrale)

Dos du détecteur de mouvement (voir ill. h)

Dos du boîtier 22 Points préparés pour les orifices de montage

Données techniques

Tension de service : 6V ---

Courant de permanence : env. 0,1 mA

Courant d'alarme : max. 120 mA

Alimentation électrique : 4 piles 1,5V type LR6 (Mignon/AA, alcalines) (non fournies)

Disponibilité : env. 1 an

Avertissement pile : ≤ 4,5 V

Temporisation d'entrée : 8 secondes

Temporisation de sortie : 30 secondes

Protection anti-sabotage : contre le démontage

Durée de l'alarme : env. 60 secondes

Diode lumineuse :

Avertissement

changement des piles : rouge

Temporisation de sortie : vert

Haut-parleur : Bip sonore pression sur les touches

(modification du code utilisateur)

Mélodie (confirmation du code)

personnel de l'utilisateur)

Commande : Clavier matrice 3 × 4, code

utilisateur, un à dix chiffres

Température de service : env. -10°C à +39°C

Matériau du boîtier : plastique ABS

Détecteur de mouvement :

Capteur : infrarouge passif

Rayon d'action : env.

Portée: env. 6 m à 20°C

Température de service: env. -10^ à +39^

Dimensions: 4,1 × 6,0 × 3,2 cm

Matériau du boîtier : plastique ABS

Longueur des câbles : env. 300cm (avec douille)

Protection anti-sabotage : pour coupure des câbles

Sirène externe :

Tension de service : 6V

Puissance absorbée max. 120mA

Alimentation électrique : 4 piles 1,5V type LR6 (Mignon/AA, alcalines) (non fournies)

Protection anti-sabotage : pour coupure des câbles et démontage

Durée de l'alarme : alarme sabotage :

env. 120 secondes

alarme mouvement

env. 60 secondes

Longueur du câble: env. 300 cm (avec douille)

Température de service : -10°C à +39°C

Matériau du boîtier : plastique ABS

Instructions de sécurité

Les instructions ci-après permettent de garantir votre sécurité et votre satisfaction lors de l'utilisation du système d'alarme compact CA 616. N'oubliez pas que le non-respect de ces instructions peut engendrer des risques d'accidents majeurs.

Explication des symboles et termes utilisés:

Danger! Danger de mort en cas de non-respect de cette instruction. Attention! Risque de dommage matériel en cas de non-respect de cette instruction. Conseil! - Résultat optimal en cas de respect de cette instruction.

• Ne laissez pas les enfants en bas-âge sans surveillance avec l'emballage! Danger de mort par étouffement dans le cas contraire!
• Ne laissez pas les enfants sans surveillance avec l'appareil! Danger de blessure et de mort dans le cas contraire!
• N'utilise pas l'appareil en présence de personnes malades ou handicapées ni d'animaux! Danger de blessure et de mort par suite d'états de choc provoqués par le hurlement puissant de la sirène!
• Lors du montage, n'endommagez aucune conduite de gaz, ligne électrique, conduite d'eau ou ligne de télécommunication! Danger de blessure et de mort et endommagement dans le cas contraire!
• Évitez tout contact de la peau et du corps avec le liquide s'écoulant des piles et les piles endommagées! Utilisez des gants et des vêtements de protection adaptés! Danger de blessure et de mort par suite de brûlures par l'acide dans le cas contraire!
• N'exposez pas l'appareil à la proximité du feu, à une chaleur importante, ou à des températures durablement supérieures à 50°C ! Danger de mort par Explosion dans le cas contraire!
• Ne court-circuitez pas les piles et ne les rechargez pas! Danger de mort par Explosion dans le cas contraire!
• Evitez de vous exposer de façon prolongée au hurlement de la sirène! Risque de lésions graves de l'ouïe dans le cas contraire!
• N’installez le système d’alarme compact qu’avec une protection de l’ouie, et veillez à ce qu’il n’y ait pas d’autres personnes, en particulier pas d’enfants à proximité! Risque de lésions graves de l’ouïe dans le cas contraire! Assurez-vous que le hurlement de la sirène ne soit pas déclenché à proximité immédiate de l’oreille! Risque de lésions graves de l’ouïe dans le cas contraire!
• Traitez les câbles avec précaution! Posez-les de telle sorte qu'ils ne puissent être endommagés et qu'il ne soit pas possible de trébucher dessus. Danger de blessure et de mort dans le cas contraire!
• Tenez les animaux domestiques éloignés du système d'alarme compact! Le hurlement puissant de la sirène peut entraîner des lésions graves de l'ouie, une panique, ou la fuite de l'animal! Danger de blessure et de mort pour les animaux domestiques en cas de non-respect de ces instructions!

Attention!

Utilisez uniquement des piles 1,5V type LR6 (Mignon/AA, alcalines) (non fournies) ! Lors de la mise en place des piles, veillez à respecter la polarité ! - Si l'appareil n'est pas utilisé pendant une durée prolongée, retirez les piles ! Utilisez uniquement des piles neuves et en aucun cas des piles usagées ! - Ne recouvrez pas le système d'alarme compact avec des objets ! Son bon fonctionnement peut alors être remis en cause ! Veillez à ce que le système d'alarme compact n'entre pas en contact avec de l'humidité ! - Protégez le système d'alarme compact de champs magnétiques ou électriques puissants, ainsi que de sollicitations mécaniques importantes et de vibrations et de choses ! Utilisez uniquement les pièces d'origine fournies ou

des pièces adaptées à celles-ci!

• Contrôlez avant la mise en service que l'ensemble des pièces et éléments soient assemblés et montés conformément au mode d'emploi!
• Avant l'assemblage, le montage et la mise en service, contrôlez que la fourniture est complète et ne présente pas d'endommagements! Ne mettez jamais en service des appareils endommagés. Le cas échéant, prenez contact avec le point S. A. V.
• Ne faites procéder à toutes réparations que par des personnes spécialisées, agréées et formées à cet effet! Risque d'endommagement par suite d'une manipulation erronée et perte de la garantie dans le cas contraire! Veillez à ne n'endommager en aucun cas le détecteur de mouvement en perçant les orifices de montage!
• Ne nettoyez le système d'alarme compact qu'avec un chiffon sec ou humide - ne le plongez jamais dans l'eau!

• Orientez le détecteur de mouvement de telle sorte qu’il n’y ait pas de sources de chaleur telles que radiateurs ou bouches d’air dans le rayon de détection du capteur! Le rayonnement de ces objets pourrait être interprété par le détecteur de mouvement comme la chaleur dégagée par des corps en mouvement et déclencher une alarme! Utilisez les éléments constitutifs du système uniquement dans la plage de températures de service indiquées aux « Données techniques ». Des températures plus hautes ou plus basses pourraient entraîner des dysfonctionnements!

Préparation et matériel nécessaire

Le matériel indiqué ne fait pas partie de la fourniture. Il s'agit là uniquement de valeurs et de données indicatives vous permettant de vous orienter. Les propriétés du matériel sont fonction de la situation individuelle sur place.

Il faut

8 piles 1,5V type LR6 (Mignon/AA, alcalines) (non fournies) pour l'alimentation électrique de la centrale et de la sirène externe. - un crayon pour marquer les points de montage. - un tournevis cruciforme pour le montage avec les vis de fixation et les chevilles. - une perceuse à percussion (et foret) pour le montage avec les vis de fixation et les chevilles. - une vrille à main/un tournevis électrique 2mm pour le perçage des orifices de montage ② au dos du boîtier ② du détecteur de mouvement. - une protection de l'ouie.

Centrale

Placez la centrale exclusivement à l'intérieur et dans un endroit sec. Veillez à ce qu'elle soit aisément accessible, mais ne soit pas visible immédiatement.

Sirene externe

Placez la sirène externe à un endroit le plus protégé possible des intempéries à l'extérieur ou à un endroit sec à l'intérieur. Veillez à ce qu'on puisse bien l'entendre, mais à ce qu'elle ne soit pas facilement accessible pour les cambrioleurs.

Détecteur de mouvement

Placez le détecteur de mouvement à l'intérieur à un endroit sec à une hauteur d'environ 2 m. Veillez à ce que celui-ci couvre la zone (env. 6 m) susceptible d'être utilisée par un cambrioleur (voir ill. 1). Le détecteur de mouvement réagit au mouvement de sources de chaleur dans son rayon d'action. Choisissez ce champ d'action de telle sorte qu'il ne puisse y avoir de fausses alarmes de par des animaux ou des sources de chaleur variables telles que par exemple chauffage.

ou lumière (par exemple rayons du soleil ou rayonnement halogène). La portée du détecteur de mouvement est fonction de la température, de la taille et du sens dans lequel évolue la personne. De manière générale, les mouvements traversant le champ du capteur sont moins détectés que ceux allant directement vers le capteur ou s'en éloignant en ligne droite. Choisissez si possible un point de montage dans un coin afin qu'il n'y ait ni fenêtre ni radiateurs dans le champ d'action du détecteur de mouvement.

Montage

Danger! Lors de la fixation, veillez à n'endommager aucunes conduites de gaz, lignes électriques, conduites d'eau ni lignes de télécommunication. Tout endommagement de conduites de gaz entraîne un risque d'explosion et un danger de mort. En cas d'endommagement de lignes électriques, il y a danger de mort par électrocution. L'endommagement de conduites d'eau peut engendrer des dommages matériels. Utilisez des appareils de détection des conduites et lignes ou demandez conseil à un spécialiste. Conseil! Avant d'installer le capteur et la sirène externe, assurez-vous que les câbles sont assez longs pour les distances devant être couvertes. Veillez à ne pas tirer les câbles sur des arêtes vives et à ne pas les coincer. Posez les câbles de telle sorte qu'ils soient le moins accessibles possible pour les cambrioleurs. Utilisez les dix cavaliers de fixation des câbles pour fixer les câbles au mur, au plafond ou au sol.

Centrale

O Dévissez les quatre vis de fixation ⑥ de la centrale et retirez le dos du boîtier ⑤. Marquez à l'endroit voulu deux orifices l'un au-dessus de l'autre à un écart de 60 mm. - Percez deux orifices pour les deux chevilles (27 x 6 mm) et insérez les chevilles dans les trous.

• Vissez deux vis de fixation (22 × 4 ~mm) dans les chevilles jusqu'à ce que les têtes des vis dépassent d'env. 5 mm. O Faites passer le câble du détecteur de mouvement 20 par le passage de câbles le plus important au dos de la centrale. Raccordez-le à la prise 3 pôles de la platine principale de la centrale (voir ill. C 10 a).

Faites passer le câble de la sirène externe 14 par le passage de câbles plus petit au dos de la centrale.

Raccordez-le à la prise 2 pôles de la platine principale de la centrale (voir ill. C ⑨a). - Mettez en place quatre piles 1,5V type LR6 (Mignon/AA, alcalines) dans la fixation des piles ⑫ en respectant la polarité (ressort du côté du pôle moins de la pile). Un bip sonore retentit deux fois. Replacez la fixation des piles ⑫ dans le compartiment à piles de la centrale et fixez le dos du boîtier ⑤ à l'aide des quatre vis de fixation ⑥. Faites glisser simultanément la fixation de montage supérieure ⑦ sur la tête de la vis supérieure et la fixation de montage inférieure ⑪ sur la tête de la vis inférieure. Ajustez les têtes des vis jusqu'à ce que le bloc soit bien serré. Veillez à ce que le contact anti-sabotage (au dos du boîtier) ⑧ soit enfoncé et soit bord à bord au niveau du point de montage.

Sirène externe

1 Conseil! S'il vous faut percer un orifice pour le passage des câbles de la sirène externe, veillez à ce que celui-ci reste caché derrière le boîtier de la sirène. Veillez à ce que l'orifice soit assez large pour permettre le passage de la douille du câble 14. Faites passer le câble de la sirène de l'extérieur par l'orifice et branchez la prise à la centrale comme il a été décrit ci-dessus. Marquez à l'endroit voulu deux orifices l'un au-dessus de l'autre à un écart de 60 mm. Percez deux orifices pour les deux chevilles (27× 6mm) et insérez les chevilles dans les trous.

Vissez deux vis de fixation (22× 4mm) dans les chevilles jusqu'à ce que les têtes des vis dépassent d'env. 5mm. Desserrez les 4 vis de fixation de la sirène externe et retirez le dos du boîtier. - Mettez en place quatre piles 1,5V type LR6 (Mignon/AA, alcalines) dans la fixation des piles 18 en respectant la polarité (ressort du côté du pôle moins de la pile). Replacez la fixation des piles 18 dans le compartiment à piles de la sirène externe et refermez à l'aide des quatre vis de fixation le dos du boîtier. Faites glisser simultanément la fixation de montage supérieure 15 sur la tête de la vis supérieure et la fixation de montage inférieure 15 sur la tête de la vis inférieure. - Ajustez les têtes des vis jusqu'à ce que le bloc soit bien serré. Veillez à ce que le contact anti-sabotage (au dos du boîtier) 16 soit enfoncé et soit bord à bord au niveau du point de montage.

Détecteur de mouvement ruban adhésif double face

Fixez le détector de mouvement à l'aide des deux bandes de ruban adhésif double face.

Vis de fixation et chevilles

Danger! Veiller à ne pas vous blesser lors du perçage des orifices de montage 22 au dos du boîtier 21 du détecteur de mouvement! Attention! Veillez à n'endommager en aucun cas le détecteur de mouvement lors du perçage des orifices de montage! Ouvrez à l'aide d'un petit tournevis plat la partie avant du boîtier du détecteur de mouvement (voir ill. G) et détachez le dos du boîtier ②. A l'aide de la vrille à main/du tournevis électrique 2 mm, percez les deux orifices de montage aux emplacements préparés (22). Ceux-ci peuvent être l'un à côté de l'autre ou l'un au-dessous de l'autre.

Marquez les orifices de montage 22 à l'endroit voulu. - Percez les deux orifices pour les deux chevilles (22 × 5 ~mm) et insérez les chevilles dans les trous. A l'aide des deux vis de fixation (22× 3mm), vissez fermement le dos du boîtier ② dans les chevilles. Emboitez la partie avant du boîtier, le bord supérieur arrêté au niveau du dos du boîtier ②. Rabattez ensuite entièrement vers le bas la partie avant du boîtier, jusqu'à ce qu'elle s'encliquette.

Utilisation

Attention! Évitez des lésions de l'ouie! Utilisez une protection de l'ouie et assurez-vous qu'il n'y ait ni personnes ni animaux dans un rayon de 10m

Activation du système d'alarme compact

• Appuyez deux fois sur la touche 1 du clavier (4). Vous avez entré le code utilisé (code programmé à la fabrication: 11). Appuyez ensuite une fois sur la touche E du clavier 4. Vous avez confirmé le code utilisateur.

Temporisation de sortie

Le système d'alarme compact émet un bip sonore, la diode lumineuse (2) (verte) s'allume pour une durée d'environ 30 secondes. Au cours de cette temporisation de sortie d'environ 30 secondes, il est possible de traverser le champ d'action du détecteur de mouvement sans que le système d'alarme compact ne déclenche une alarme.

Si un mouvement est détecté pendant la temporisation de sortie, vous entendez un bref bip sonore et la temporisation de sortie de 30 secondes est alors relancée. La temporisation de sortie écoulée, la diode lumineuse (2) (verte) s'éteint. Le système est actif.

Désactivation du système d'alarme compact temporisation d'entrée

Si le détecteur de mouvement détecte un mouvement, vous entendez un bref bip sonore et une temporisation d'entrée d'environ 8 secondes est activée.

Entrez pendant la durée de la temporisation d'entrée le code utilisateur afin de désactiver le système. O Appuyez deux fois sur la touche 1 du clavier ④. Vous entrez le code utilisateur (code programme à la fabrication: 11). - Appuyez ensuite une fois sur la touche E du clavier ④. Vous avez confirmé le code utilisateur. Le système d'alarme compact est désactivé et émet deux bips sonores à titre de confirmation. Si vous entrez un code utilisateur erroné, le système d'alarme compact émet quatre bips sonores.

Alarme

L'alarme est déclenchée dans les situations suivantes (système d'alarme compact activé) :

Le détecteur de mouvement à infrarouge passif a détecté un mouvement et il n'y a pas eu d'entrée de code utilisateur correct pendant la durée de la temporisation d'entrée (8 secondes). La centrale a été retirée du point de montage, le contact anti-sabotage 8 a été déclenché par cette tentative de sabotage. Le câble 14 de la sirène externe a été coupé ou déconnecté ou la sirène externe a été retirée du point de montage (la sirène externe retentit). Le câble du détecteur de mouvement a été coupé ou déconnecté (alarme au bout d'une temporisation de 8 secondes).

Alarmes sonores

La sirène interne de la centrale et la sirène externe émettent pendant environ 60 secondes des hurlements puissants. Ensuite, le système d'alarme compact est réactif. Si le cable 14 menant à la sirène externe a été coupé ou

déconnecté ou si la sirène externe a été retirée du point de montage, la sirène externe émet pendant environ

120 secondes un hurlement puissant.

Interruption de l'alarme

L'alarme ayant été déclenchée, entrez le code utilisateur afin de la désactiver. - Appuyez deux fois sur la touche 1 du clavier ④. Vous avez entré le code utilisateur (code programme à la fabrication: 11). Appuyez ensuite une fois sur la touche E du clavier 4. Vous avez saisie le code utilisateur.

Modification du code utilisateur

Conseil ! Après la mise en service, modifiez immédiatement le code utilisateur préprogrammé à la fabrication en programmant votre code propre.

Modifiez le code utilisateur préprogrammé à la fabrication et entrez votre code utilisateur propre :

○ Choisissez votre code'utilitaire propre. Celui-ci peut être une suite de chiffres de jusqu'à dix chiffres max. Un code'utilitaire de 3 à 5 chiffres permet une saisie rapide. Mémorisez et notez soigneusement ce code et conservez-le le cas échéant à un endroit inaccessible pour les cambrioleurs.

Vous ne pouvez commander le système d'alarme compact qu'en entrant le code utilisé correct (que ce soit le code préprogrammé à la fabrication ou votre code propre).

• Appuyez deux fois sur la touche 1 du clavier (4). Vous avez entre le code utilisé (code programme à la fabrication: 11). Appuyez ensuite une fois sur la touche P du clavier. Un bip sonore retentit et la diode lumineuse verte clignote.
• Appuyez sur les touches numériques du clavier ④ et entrez ainsi votre nouveau code utilisé propre.
• Appuyez ensuite une fois sur la touche P du clavier ④. La centrale émet une mélopée pour confirmer l'entrée de votre code utilisé propre.

Remplacement des piles

Attention! Ne procédez au remplacement des piles que le système d'alarme compact désactivé. ① Conseil! Des températures toujours élevées ou toujours basses, ainsi qu'une humidité de l'air élevée, peuvent diminuer la longévité des piles.

Remplacez les piles au bout d'environ un an de service.

1. Dévissez les quatre vis de fixation au dos du boîtier de la centrale et retirez de la fixation ⑫ les quatre piles. Mettez en place des piles neuves 1,5 V type LR6 (Mignon/AA, alcalines) dans la fixation des piles ⑫ de la centrale. Replacez la fixation des piles ⑫ dans le compartiment à piles de la centrale et fixez le dos du boîtier ⑤ à l'aide des quatre vis de fixation ⑥.
2. Dévissez les quatre vis de fixation au dos du boîtier de la sirène externe et retirez de la fixation ⑰ les quatre piles. Mettez en place des piles neuves 1,5V type LR6 (Mignon/AA, alcalines) dans la fixation des piles ⑰ de la sirène externe. Replacez la fixation des piles ⑰ dans le compartiment à piles et fixez le couvercle du compartiment à piles à l'aide des quatre vis de fixation.

Après un changement de piles, vous ne pouvez commander le système d'alarme compact qu'avec le code utilisateur 11 préprogrammé à la fabrication. Procédez à la modification du code utilisateur.

La centrale émet un avertissement dès que le courant fourni par les piles est trop faible. La centrale émet alors environ toutes les 20 secondes un bip sonore et la diode lumineuse ③ clignote.

Dans ce cas, remplacez l'ensemble des huit piles par des piles neuves 1,5V type LR6 (Mignon/AA, alcalines). Dans le cas contraire, de fausses alarmes peuvent être générées.

Fonction de RAZ

Après un changement de piles, vous ne pouvez commander le système d'alarme compact qu'avec le code utilisateur 11 préprogrammé à la fabrication. Procédez à la modification du code utilisateur.

Élimination des défauts

Défaut	Cause	Elimination
Le système d'alarme compact ne fonctionne pas ou ne fonctionne pas correctement	Les piles sont usées.	Remplacez les piles.
Déclenchement de l'alarme sans tentative de cambrilage.	Le détecteur de mouvement detecté des animaux ou le rayonnement de chaleur d'objets (par exemple de radiateurs).	Tenez les animaux éloignés du champ d'action du détecteur de mouvement et/ou eliminez le cas échéant la cause du rayonnement de chaleur provoqué par des objets.
Vous ne pouvez entraun code utilisateur correct.	Vous avez perdu le code utilisé.	Procedez à la fonction de RAZ et fixez ensuite un nouveau code utilisé.
Le système d'alarme compact ne réagit pas au code utilisé.	Des inciden-ces dues à l'environnement ont brouillé les paramétrages de base.	Procedez à la fonction de RAZ et fixez ensuite un nouveau code utilisé.

Maintenance et nettoyage

Ne procédez à la maintenance et au nettoyage du système d'alarme compact que lorsque le système est désactivé. Contrôlez régulièrement la sécurité technique et le bon fonctionnement de l'appareil. Si vous n'utilisez pas l'appareil pendant une durée prolongée, retirez les piles. Pour le nettoyage des surfaces en plastique, utilisez un chiffon non bourrant et un nettoyant doux (pas de solvants).

Élimination

Éliminez l'emballage ainsi que les piles et accessoires usagés auprès d'un centre d'élimination de votre ville ou commune. Conformément à la Directive Européenne 2002/96/CE sur les appareils électriques et électroniques usagés et sa mise en pratique dans le droit national, les appareils électriques usagés doivent être collectés séparément et recyclés dans le respect de l'environnement. Retirez les piles avant de mettre l'appareil au rebut. En tant que consommateur, vous êtes tenu par la loi (décret sur les piles) de remettre les piles usagées. Il est interdit de jeter les piles dans les ordures ménagères.

Garantie

Nos accordons sur cet appareil une garantie de 3 ans à compter de la date d'achat. Cet appareil a été produit avec soin et contrôle consciencieusement avant la livraison. Conserve le bon de caisse à titre de preuve de votre achat. En cas de recours à la garantie, prenez contact avec le point S. A. V. de votre pays. Ce n'est qu'ainsi que pourrait être assuré un retour gratuit de votre appareil. Cette garantie n'est valable que pour le premier acheteur et n'est pas transmissible. De plus, la garantie n'est valable que pour les vices de fabrication et de matérielles. Elle n'est pas valable pour les pièces à usure ni pour les pièces cassables endommagées, par exemple commutateurs ou accus. Ce produit est destiné

uniquement à un usage privé et non à un usage industriel ou commercial. Un cambriolage n'engendre pas de droits de dommages et intérêts. Un appareil d'alarme ne remplace pas une couverture assurance et ne vous dispense pas de votre obligation de soin et de diligence.

En cas de manipulation abusive et/ou inadéquate, de dégradations violentes ou d'interventions sur l'appareil non effectuées par le S. A. V., la garantie devient caduque. Les droits vous revenant de par la loi ne sont pas limités par la présente garantie.

S. a. v.

Vous trouverez sur Internet à l'adresse www.dexaplan.com des informations relatives au traitement de problèmes.

Pour toutes questions complémentaires, prenez contact avec notre point S. A. V. par courrier électronique ([e-mail]) ou par téléphone au

0810 064 188, Lu - Ven 8h30 - 17h00

Vous obtiendrez toutes les informations nécessaires concernant les questions de S. A. V. telles que retard, etc.

Dexaplan GmbH

État des informations 10/2006 • N° ident: 10-2006-CA 616 -FR

Utilisation correcte.. 14

Fornitura. 14
