| Type de produit | Amplificateur audio professionnel 2 canaux |
| Marque | QSC AUDIO |
| Modèle | GX (GX3 / GX5) |
| Dimensions (H x L x P) | 89 mm x 483 mm x 257 mm (2U) |
| Poids net (GX3 / GX5) | 11,5 kg / 12 kg |
| Alimentation électrique | 120 V c.a. (autres tensions selon pays), consommation variable |
| Puissance de sortie (GX3 : 8 Ω / 4 Ω / 2 Ω) | 300 W / 425 W / 200 W par canal |
| Puissance de sortie (GX5 : 8 Ω / 4 Ω / 2 Ω) | 500 W / 700 W / 350 W par canal |
| Réponse en fréquence | 20 Hz - 20 kHz, +0 / -1 dB |
| Distorsion harmonique totale | < 0,05 % à 8 Ω, < 0,1 % à 4 Ω (1 dB sous puissance nominale) |
| Rapport signal/bruit | 100 dB |
| Sensibilité d'entrée | 1,2 V (valeur efficace) |
| Gain de tension à 8 Ω (GX3 / GX5) | 32,2 dB / 34,4 dB |
| Impédance d'entrée | > 20 kΩ (équilibrée ou non) |
| Connecteurs d'entrée | XLR 3 broches, TRS 6 mm (équilibrés), phono (non équilibré) |
| Connecteurs de sortie | Speakon®, fiche 6 mm, bornes de raccordement |
| Protections intégrées | GuardRail™ (surcharge, surchauffe), court-circuit, circuit ouvert, RF, protection thermique |
| Filtre passif crossover | Intégré, 100 Hz, 3e ordre LP / 2e ordre HP |
| Commandes et voyants | Gain 21 positions, voyants Clip (rouge), Signal (vert), Power (bleu) |
| Ventilation | Ventilateur interne, aspiration latérale gauche, expulsion droite |
| Fixation en bâti | 2U standard 19 pouces, supports arrière optionnels |
| Entretien et nettoyage | Nettoyer uniquement avec un chiffon sec. Ne pas obstruer les ouïes de ventilation. |
| Consignes de sécurité | Ne pas exposer à l'humidité ; débrancher avant entretien ; confier les réparations à un personnel qualifié. |
| Garantie | Garantie limitée de 3 ans (voir notice pour détails) |
FOIRE AUX QUESTIONS - GX QSC AUDIO
Questions des utilisateurs sur GX QSC AUDIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice GX - QSC AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GX de la marque QSC AUDIO.

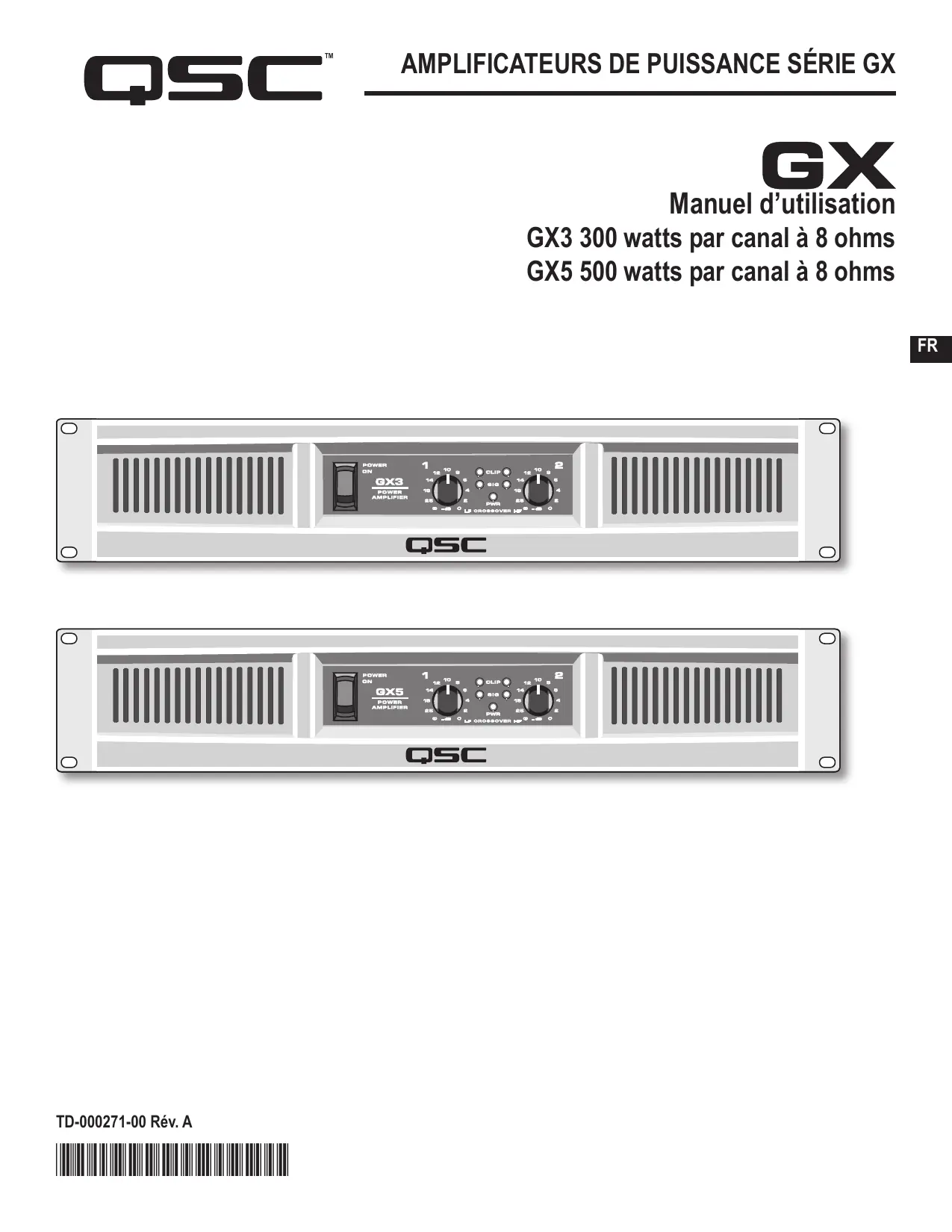

MODE D'EMPLOI GX QSC AUDIO
Numéros de téléphone:
Numéro principal (714) 754-6175
1-Lire ces instructions. 2-Conserver ces instructions. 3-Respecter tous les avertissements. 4-Suivre toutes les instructions. 5-AVERTISSEMENT : Pour écarter les risques d'incendie et d'électrocution, ne pas exposer ce matériel à la pluie ou l'humidité. Ne pas utiliser cet appareil près de l'eau. 6-Nettoyer uniquement avec un chiffon sec. 7-Ne pas bloquer les bouches d'aération. Installer conformément aux instructions du fabricant. 8-N'installer à proximité d'aucune source de chaleur comme des radiateurs, des registres de chaleur, des poêles ou d'autres appareils (y compris des amplis) qui dégagent de la chaleur. 9-Le coupler de l'appareil est l'interrupteur général et il doit être immédiatement utilisable après l'installation. 10-Ne pas éliminer la sécurité de la fiche de terre. Une fiche de terre a trois broches dont une broche de terre. La broche large ou troisième broche assure la sécurité. Si la fiche fournie n'entre pas dans la prise, consulter un electricien pour faire remplacer la prise absolue. Cet appareil doit être branché sur une prise de terre. 11-Protéger le cordon d'alimentation pour que personne ne puisse marcher dessus, qu'il ne puisse pas être pinç, surtout les fiches, les prises de courant d'entretien et le point d'émergence du cordon de l'appareil. 12-Utiliser uniquement les accessoires spécifiés par QSC Audio Products, LLC. 13-Utiliser uniquement avec la visserie, les supports, socles et composants vendus avec l'appareil ou par QSC Audio Products, LLC. 14-Débrancher l'appareil en cas d'orage électrique ou lorsqu'il est inutilisé pendant longtemps. 15-Confier toutes les réparations à un personnel qualifié. Une réparation s'impose lorsque l'appareil a été endommagé d'une manière quelconque, par exemple endommagement du cordon d'alimentation ou de sa fiche, déversement de liquide ou chute d'objets sur ou à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou l'humidité, fonctionnement anormal ou chute de l'appareil.
Le point d'exclamation dans un triangle équilateral a pour objet de signaler à l'utilisateur la présence d'instructions importantes d'utilisation et de maintenance (réparation) dans ce manuel.
Le symbole de l'éclair fléché dans un triangle équilatéral a pour objet de signaler à l'utilisateur la présence d'une tension « dangereuse » non isolée dans l'enceinte qui peut être suffisamment élevée pour poser un risque d'électrocution à l'homme.
ATTENTION : POUR RÉDUIRE LES RISQUE D'ÉLECTROCUTION, NE PAS RETIRER LE CAPOT. AUCUNE PIECE RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR. CONFIER TOUTE RÉPARATION À UN PERSONNEL QUALIFIÉ.
AVERTISSEMENT : Pour écarter les risques d'incendie et d'électrocution, ne pas exposer ce matériel à la pluie ou à l'humidité.
Merci d'avoir acheté un amplificateur QSC Audio. La série GX est la dernière venue d'une longue gamme d'amplificateurs à bas coût très efficaces conçus pour produire les résultats possibles pour un large éventail d'utilisateurs. Dans la plupart des cas, vous pouvez brancher ces amplificateurs pour une utilisation immédiate sans surprises, mais pour les meilleurs résultats, nous vous recommandons d'examiner le guide d'utilisation ci-joint.
Déballage
Confirmer que l'amplificateur n'a subi aucun dommage visible en cours de transport. Confirmer que l'amplificateur est doté d'un cordon d'alimentation de tension nominale adaptée au pays (voir le panneau arrière, plaque du numéro de série). Il est préférable de conserver le carton au cas où l'amplificateur doit être renvoyé, au moins jusqu'à ce qu'il ait été testé.
Assistance et SAV
QSC Audio Products a un réseau mondial de distributeurs et de centres de SAV. Ces distributeurs locaux sont là pour répondre aux questions des clients et résoudre leurs problèmes.
SITE WEB QSC
Notre site Web, www.qscaudio.com, est mis à jour par l'usine et proposé dans plusieurs langues. Visitez souvent ce site pour y découvrir de nouvelles annonces, des questions récurrentes et d'autres informations utiles.
Consignes importantes de sécurité
Les produits QSC ont été conçus pour fonctionner de manière sûre et ils ont été certifiés par des organismes reconnus de sécurité des produits pour satisfaire toutes les normes en vigueur pour ce type de produit. Toutefois, des tensions et des niveaux d'alimentation dangereux sont présents à l'intérieur de cet amplificateur. L'utilisateur doit prendre attentivement les précautions énoncées dans ce manuel. Si le produit est tombé par terre, est cabossé, trempé ou semble avoir des pièces détachées à l'intérieur, le risque d'électrocution est augmenté. Débrancher le cordon d'alimentation secteur et amener le produit dans un centre de SAV agréé pour inspection et réparation.

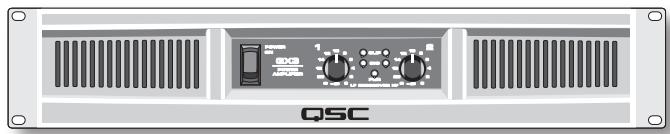

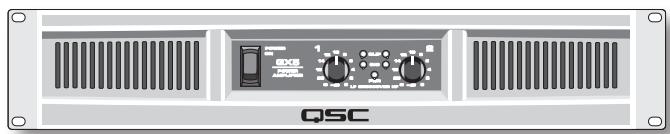

Puissance nominale
Watts avec un écartement de 0,1 %, deux canaux entraînés
| Modèle | 8 ohms | 4 ohms | 2 ohms* |
| GX3 | 300 | 425 | 200 |
| GX5 | 500 | 700 | 350 |
*REMARQUE: Une charge de 2 ohms n'est pas recommandée pour une utilisation à pleine puissance. Pour éviter la limitation de sécurité, utilisez uniquement l'appareil à bas niveaux de puissance.
Niveau de puissance correspondant aux haut-parleurs les plus populaires utilisés dans le monde du spectacle.
Optimisés pour une marge de sécurité maximale dans les systèmes de haut-parleurs de 4 Ω et de 8 Ω.
Entrées : connecteurs d'entrée XLR, TRS 6 mm et phono pour compatibilité avec une source quelconque.
Sorties : Speakon® mixte accepte les fiches de 6 mm (TS) ou les fiches 2 pôles ou 4 pôles Speakon (connexion bipolaire seulement). Des bornes de raccordement prennent en charge tous les autres systèmes de câblage de haut-parleur.
Le chassis est peu profond (257 mm seulement) et tient dans des boîtiers compacts et peu coûteux.
Poids léger - moins de 12,5 kg.
Commandes de gain à détente pour le réglage et la correspondance précis de la sensibilité.
GuardRail protège automatiquement l'amplificateur et les haut-parleurs des dégâts causés par une surchauffe ou une surcharge sans arrêter le spectacle.
Les voyants du panneau avant surveillent l'alimentation, le signal et l'échelonnement.
Filtre passif de caisson d'extrêmes graves/satellite intégré.

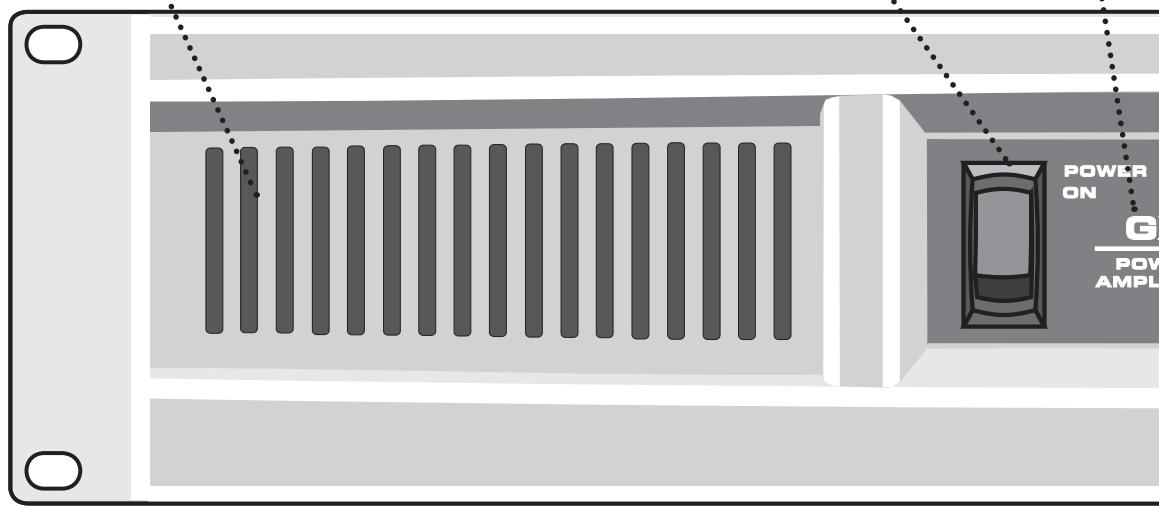

Interrupteur de marche-arrêt
Pousser l'interrupteur à bascule vers le haut pour permettre l'amplificateur en marche. Le voyant PwR bleu s'allume immédiatement. Il est possible que les voyants CLIP rouges s'allument pendant 1-2 secondes jusqu'à ce que l'amplificateur ait terminé son cycle de mise sous tension. Si le dernier voyant ne s'allume, vérifier le cordon d'alimentation et le disjoncteur (RESET) sur le panneau arrière.
Les valeurs nominales des modèles GX3 et GX5 apparaissent sur la page des caractéristiques techniques.
Événements de refroidissement
Le ventilateur interne aspire l'air par le côté gauche et l'expulse par le côté droit. Ne pas boucher les évvents.
Le ventilateur accélère en réponse à une utilisation intensive.
Commandes de GAIN, CH1, CH2
Les indications correspondant à l'atténuation en dB. Pour une utilisation normale, laisser la commande dans la moitié supérieure de sa plage (moins de 10 dB d'atténuation). En dessous de la moitié, la source risque la surcharge avant que l'amplificateur n'ait le temps d'atteindre sa pleine puissance.

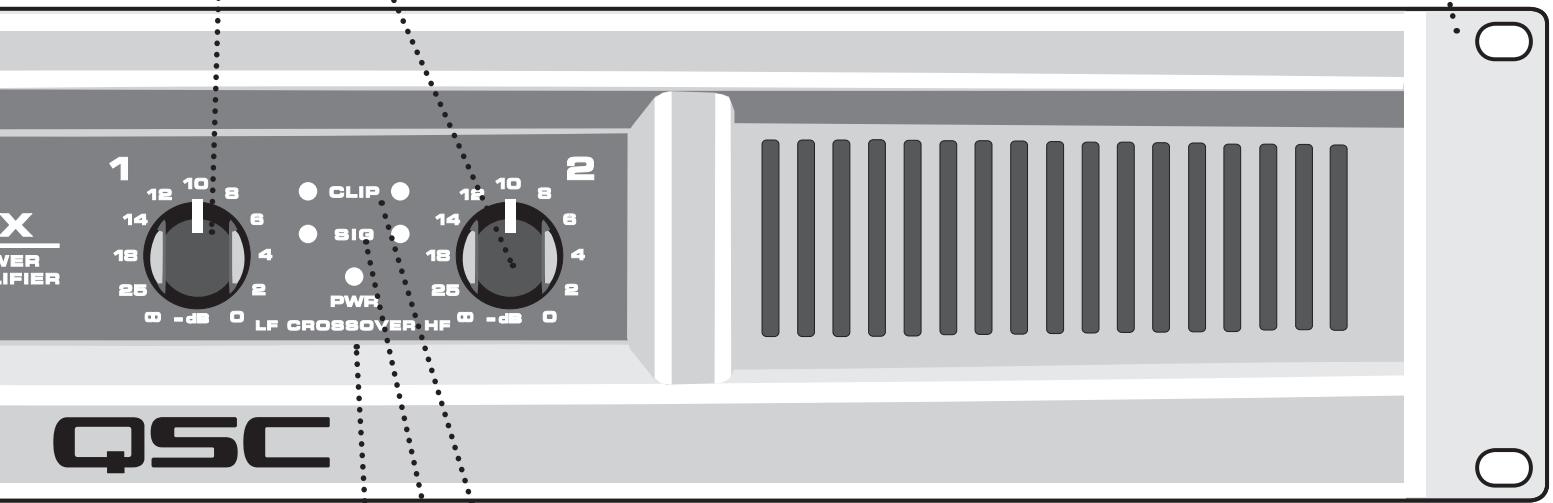

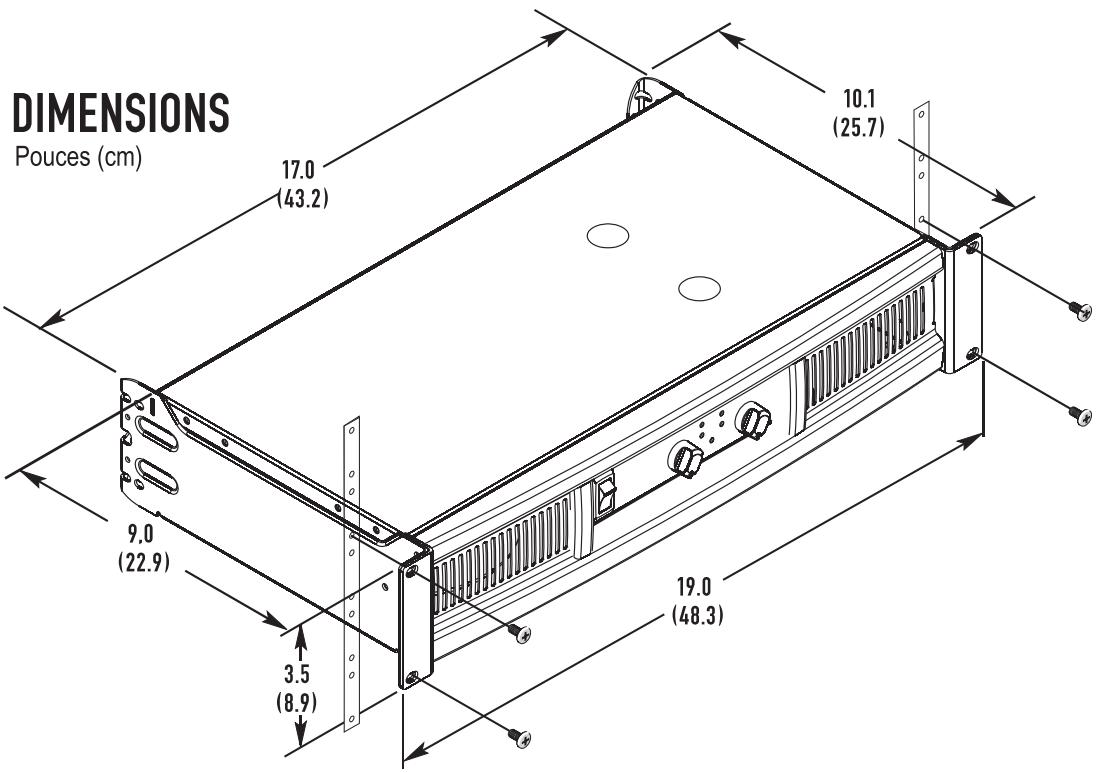

Fixation sur bâti
S'installe sur un bâti 2 unités standard de 48 cm. Accepte des vis #10 ou 6 mm, comme indiqué par les rails du bâti. Ajouter un support arrière pour éviter d'endommager les équipements portables.
Voyants CLIP ROUGES
Le clignotement des voyants rouges indique la surcharge de l'amplificateur. Une forte surcharge déclenche une réduction interne du gain pour réduire la distorsion par surcharge. Le gain normal reprend une fois que le niveau de signal retourne à la normale. Si le voyant rouge reste allumé en continu, reportez-vous à la section Dépannage.
Voyants SIGNAL VERTS
Les voyants verts commencent à clignoter en présence de signaux faibles (-35 dB) et s'allument en continu à mesure qu'augmente le niveau de signal.
VOYANT POWER BLEU
Le voyant PWR bleu indique que l'interrupteur de marche-arrêt est sur position Marche et que l'amplificateur est alimenté. En deux secondes, il est prêt à l'emploi.
Quand le commutateur CROSSOVER est activé (voir panneau arrière), LF (CH 1) commande les basses fréquences (caisson d'extrêmes graves), HF (CH 2) commande les hautes fréquences (enceinte moyenne-haute fréquence).
Position du commutateur crossover
Scinde un signal pleine gamme pour piloter un caisson d'extrêmes graves et une enceinte supérieure. CH 1 reçoit les graves (20-100 Hz) pour le caisson d'extrêmes graves. CH 2 reçoit les fréquences comprises entre 100 Hz et 20 kHz, pour alimenter un haut-parleur pleine gamme. Lorsque le mode CROSSOVER (Filtre passif) est utilisé, connecter le signal à CH 1 uniquement. Utiliser les deux commandes Gain pour équilibrer les signaux LF et HF (voir Panneau avant).
Position FULL RANGE
Pour une utilisation 2 canaux normale avec toutes les entrées actives. Le filtrage passif est contourné.
Évent
Ne pas boucher l'évent. Installer dans un batiment ouvert à l'arrière.
Fixation sur les oreilles arrière
Les oreilles arrière ont été conçues pour protégerr la gaine du fil branché sur le connecteur arrière et soutenir l'amplificateur dans un bâti. Un kit de fixation sur support de bâti arrière (modèle FG-000031-00, paquet de deux) est proposé par l'assistance technique QSC.
Entrées XLR équilibrées
Broche 2 positive, broche 3 négative, broche 1 blindage (terre). Recommandé pour les câbles longs ou courts, fixes ou souvent changés. Les prises XLR et TRS de chaque canal sont branchées intérieurement et assurent l'alimentation jusqu'à l'autre connecteur.
Entrées TRS 6 mm équilibrées
Extrémité positive, anneau négatif, manchon blindé (terre). Recommandé pour les câbles longs ou courts qui sont souvent changés.
Entrees TS 6 mm NON équilibrées
Acceptent des fiches de 6 mm non équilibrées pour des câbles courts. Extrémité positive, manchon blindé (terre).
Entrées phonos NON équilibrées
Extrémité positive, canon blindé (terre). Recommandé pour les branchements semi-permanents sur des alimentations proches, dans le même bâtiment. REMARQUE : Lorsque vous utilisez ces entrées, l'entrée TRS ou XLR ne doit pas être utilisée.
BRANCHEMENTS D'ENTRÉE

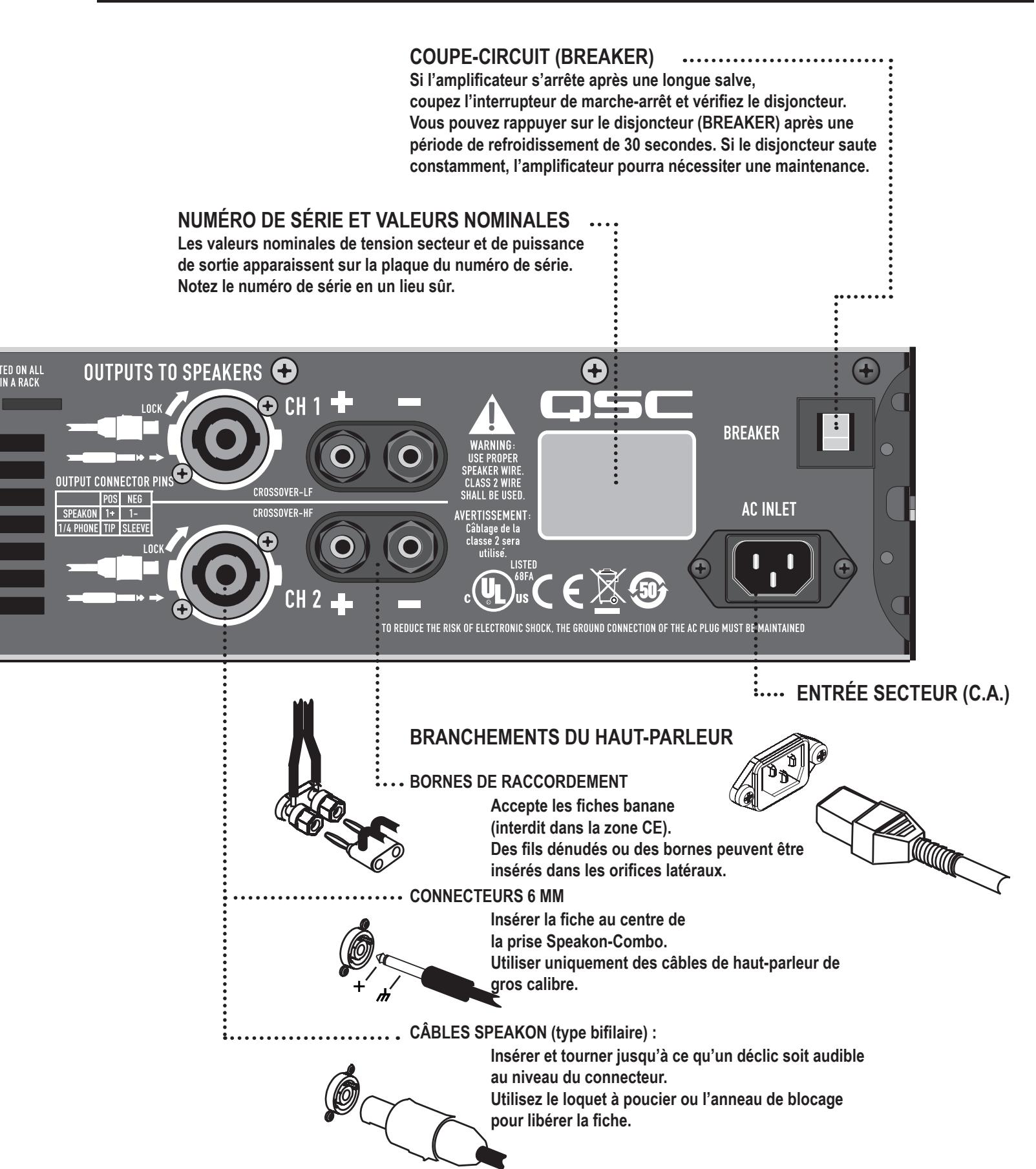

BRANCHEMENTS DU HAUT-PARLEUR

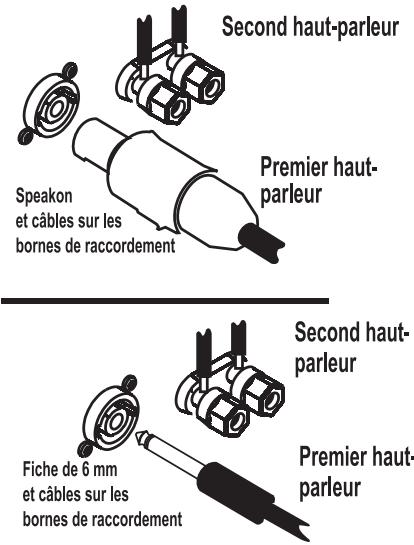

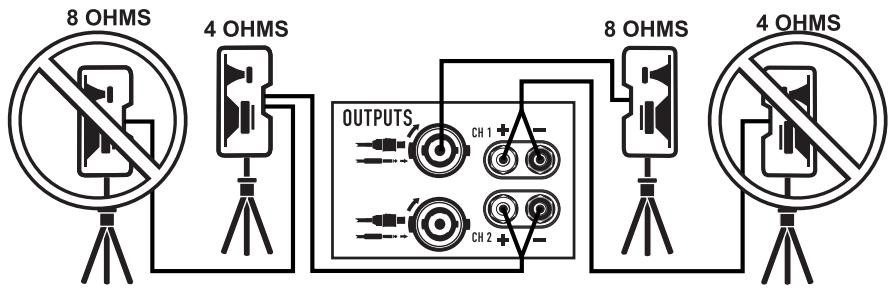

Branchements de plusieurs haut-parleurs
Pour brancher deux haut-parleurs sur un canal d'amplificateur, brancher un haut-parleur à l'aide d'un Speakon ou d'une fiche de 6 mm et brancher l'autre haut-parleur à l'aide d'une fiche banane ou des câbles sur les bornes de raccordement. Il est également possible d'utiliser une fiche banane pour un haut-parleur et des câbles de borne de raccordement pour l'autre haut-parleur.
Un haut-parleur 4 ohms ou deux haut-parleurs 8 ohms pourront être branchés sur chaque canal. S'ils ont des fiches pass-through, ne pas en connecter plus de deux en série.

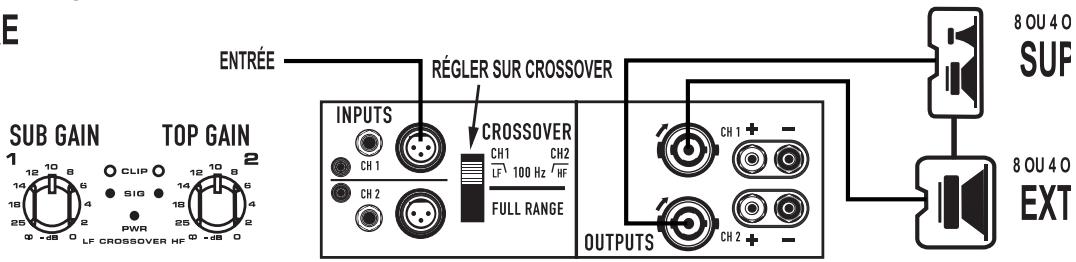

Caisson d'extrêmes GRAVES et enceinte supérieure
Déplacer le commutateur CROSSOVER sur CROSSOVER. Brancher une seule source sur l'entrée du canal 1. Brancher un caisson d'extrêmes graves sur la sortie CH 1 et une enceinte bidirectionnelle sur la sortie CH 2.
Mise sous tension des haut-parleurs principal et moniteur
Déplacer le commutateur CROSSOVER sur FULL RANGE. Utiliser un mixer avec des sorties Main et Monitor. Brancher les câbles sur CH 1 et CH 2 respectivement. Brancher la sortie CH 1 sur deux gros haut-parleurs. Brancher la sortie CH 2 sur deux coins de sol.

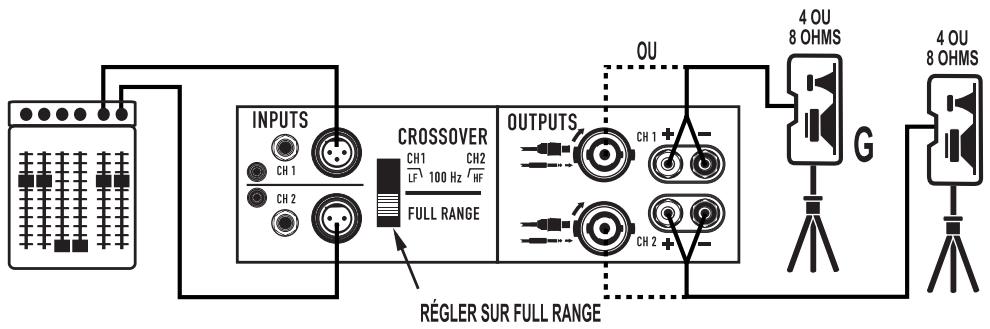

Relecture stéréo
Déplacer le commutateur CROSSOVER sur FULL RANGE. Brancher une source de signal droite/gauche sur le canal 1 et le canal 2 respectivement via les connecteurs XLR, TRS ou PHONO. Brancher un haut-parleur sur chaque canal via SPEAKON, FICHE DE TÉLÉPHONE 6 mm, FICHES BANANE OU CÂBLES.

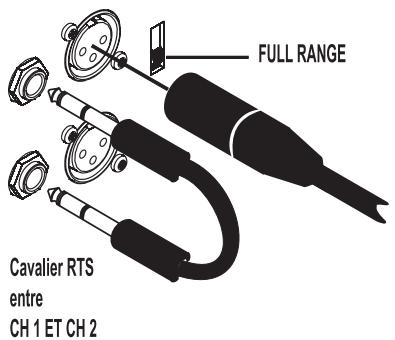

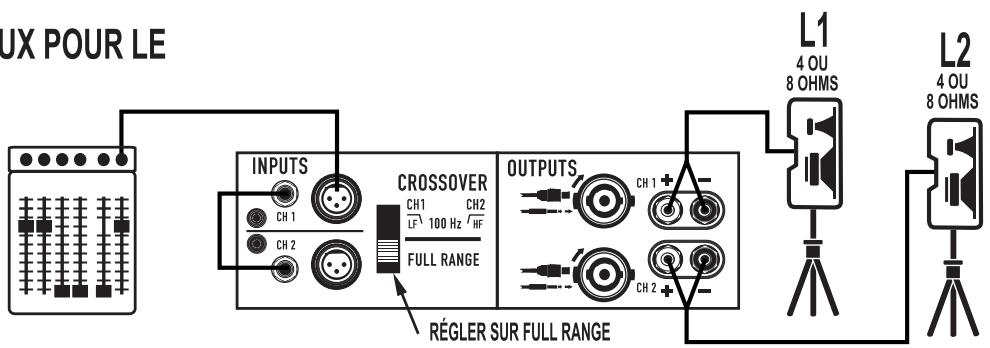

En utilisant les deux CANAUX pour le
Déplacer le commutateur CROSSOVER sur FULL RANGE. Raccorder une source unique à l'entrée XLR du canal 1. Installer un cavalier RTS entre CH 1 et CH 2. Brancher un haut-parleur sur chaque canal. Chaque haut-parleur a son propre réglage de gain sur le panneau avant. NE PAS brancher les deux canaux sur le même haut-parleur.
NE PAS brancher les deux canaux sur le même haut-parleur.
PAS d'alimentation, voyants éteints, ventilateur à l'arrêt
Confirmer que le cordon d'alimentation secteur est inséré à fond dans une prise sous tension. Vérifier l'état de l'alimentation secteur en branchant un autre appareil, comme une lampe. Vérifier le disjoncteur au dos de l'amplificateur en, enfonçant le bouton BREAKER. Si le disjoncteur saute immédiatement, l'amplificateur devra être réparé.
PERTE de volume de l'amplificateur
Si l'amplificateur est trop poussé, GuardRail™ réduira le volume pour éviter l'activation d'un silencieux thermique. Le ventilateur doit fonctionner à la vitesse maximale. Réduire un peu le signal d'entrée - l'amplificateur doit retourner au gain normal en 1-2 minutes. Si l'amplificateur est chaud au toucher et que le ventilateur ne tourne pas, l'appareil devra être réparé.
Le CANAL 1 produit uniquement des GRAVES profondes.
Vérifier la position du commutateur CROSSOVER sur le panneau arrière. Régler sur FULL RANGE pour une utilisation indépendante normale de chaque canal.
L'entrée du CANAL 2 SEMBLE en PANNE.
Vérifier la position du commutateur CROSSOVER sur le panneau arrière. Régler sur FULL RANGE pour une utilisation indépendante normale de chaque canal.
SONS de l'amplificateur déformés.
Si le voyant CLIP rouge clignote, l'amplificateur est poussé au-delà de sa puissance normale nominale. Le circuit GuardRail™ réduira quelque peu le volume pour éviter une surcharge sévère, mais si le signal d'entrée est encore augmenté, le limiteur risque d'être annulé, ce qui augmentera la distorsion.
Si les haut-parleurs ou les câbles de haut-parleur sont court-circuités ou défectueux, l'amplificateur risque de déformer le son à des niveaux inférieurs à la normale, avec une accélération du clignotement du voyant CLIP rouge. Il faut vérifier ceci en branchant un autre haut-parleur et un autre câble.
Si trop de haut-parleurs sont branchés sur chaque canal (impédance inférieure à 4 ohms), l'amplificateur subira plus facilement une surcharge et surchauffera.
Si le son est déformé ou brouillé sans que le voyant CLIP rouge clignote, la distorsion se produit à l'intérieur de l'amplificateur. Soit le haut-parleur est défectueux, soit le signal d'entrée est déformé.
- Confirmer que le haut-parleur est défectueux en en branchant un autre dont vous savez qu'il est en bon état.
- Une surcharge d'entrée peut se produire si les commandes Gain de l'amplificateur sont réglées trop bas et que la source d'entrée est surmultipliée en guise de compensation. Réduire le volume source jusqu'à ce que la distorsion soit éliminée et augmenter le gain pour atteindre le niveau souhaité. Il est généralement souhaitable de maintenir les gains d'amplificateur en position fond ou quasi à fond dans le sens horaire.
- Vérifier tous les branchements d'entrée. Ne pas brancher deux sources différentes sur le même canal. Utiliser un mélanger pour mélanger les sources.
PAS de son, avec VOYANT BLEU allumé uniquement (VOYANT VERT ou ROUGE éteint)
Confirmer que les commandes Gain sont montées à fond. Confirmer le branchement correct des câbles d'entrée aux deux extrémités. Si des câbles de haut-parleur de 6 mm sont utilisés, ne pas les confondre avec les câbles d'entrée. Confirmer que la source est active. Au besoin, essayer une autre source ou brancher un autre amplificateur sur la source existante.
PAS de son, mais le VOYANT VERT est allumé
Le voyant vert indique que l'amplificateur produit un signal et donc un son devrait sortir du haut-parleur branché. Vérifier le branchement du haut-parleur aux deux extrémités et essayez un autre haut-parleur.
PAS de son, VOYANT ROUGE allumé
Le son de l'amplificateur est brièvement coupé lorsqu'il est allumé et éteint pour éviter les bruits sourds. Si l'amplificateur surchauffe fortement, le son est coupé jusqu'à ce qu'il refroidisse. Le ventilateur tourne à vitesse maximale et le son doit être à nouveau audible en moins d'une minute. Si l'amplificateur semble chaud au toucher et que le ventilateur ne tourne pas, l'appareil devra être réparé.
Ronflement de FOND
Des câbles XLR ou TRS équilibrés sont préférables pour les grandes longueurs. Un ronflement peut être un problème en cas de branchement sur des équipements de cable TV, dans la mesure où le cable TV crée souvent un conflit de mise à la terre. Demander ou installer un isolateur de cable TV pour réduire ce problème.
Un ronflement est également possible en aval dans la chaîne de signal, selon les types de branchement. Il est souvent utile de tout brancher sur la même prise secteur multiple, si la consommation totale d'énergie n'est pas excessive.
En dernier recours, un léger ronflement peut parfois être réduit en diminuant le gain d'amplification et en augmentant le gain de la source en guise de compensation, mais il faut s'assurer que la source est capable de fournir le volume supplémentaire sans distorsion causée par une surcharge. Si ceci ne permet pas de réduire le ronflement, c'est la preuve qu'il provient de la source.
L'amplificateur DOIT etre réparé
Les conditions suivantes indiquent des conditions dangereuses possibles exigeant une réparation avant utilisation. En leur présence, débrancher le cordon d'alimentation secteur du mur et quand les conditions sont sûres, mettre l'amplificateur hors service pour réparation.
L'amplificateur dégage de la fumée ou une odeur de brûlé. Le boîtier est fortement cabossé ou déformé. L'amplificateur est mouillé. Des pièces internes semblant détachées. Le disjoncteur saute quand à la mise sous tension de l'appareil. Si l'amplificateur tombe par terre, s'assurer qu'il n'est pas abîmé et qu'aucune piece ne s'est détachée avant d'essayer de l'utiliser.
| GX3 | GX5 | |
| 8 Ω, deux canaux pilotés | 300 W | 500 W |
| 8 Ω, un canal piloté | 350 W | 600 W |
| 4 Ω, deux canaux pilotés | 425 W | 700 W |
| 4 Ω, un canal piloté | 500 W | 850 W |
| 2 Ω, deux canaux pilotés, écrêtage de 1 % | 200 W | 350 W |
| SIGNAL-BRUIT (20 Hz - 20 kHz) | 100 dB | |
| SENSIBILITÉ D'ENTRÉE | 1,2 V (valeur efficace) | |
| GAIN DE TENSION À 8 Ω | 32,2 dB | 34,4 dB |
| CIRCUIT DE SORTIE | Classe B | Classe H 2 niveaux |
| ALIMENTATION EXIGÉE (1/8 puissance, bruit rose à 4 Ω 120 V c.a. | 6,3 A | 6 A |
| DISTORSION (1 dB en dessous de la puissance nominale, 20 - 20 kHz) | 8 Ω, moins de 0,05 %4 Ω, moins de 0,1 % | |
| RéPONSE EN FRÉQUENCY | 20 - 20 kHz, +0, -1dB | |
| MARGE DE SECURITÉ DYNAMIQUE, 4 Ω | 2 dB | |
| FACTEUR D'AMORTISSEMENT | 100 | |
| IMPÉDANCE D'ENTRÉE | Supérieure à 20 kilo-ohms (équilibrée ou non) | |
| NIVEAU D'ENTRÉE MAXIMUM | +24 dB (16 V, valeur efficace) | |
| CONNECTÉURS D'ENTRÉE, chaque canal | XLR 3 broches et TRS 6 mm, équilibrés, paralleles Phono, non équilibré | |
| CONNECTÉURS DE SORTIE, chaque canal | Speakon®, 6 mm, bornes de raccordement | |
| PROTECTION DE L'AMPLIFICATEUR ET DE LA CHARGE | Court-circuit, circuit ouvert, protection thermique et RF Charge protégée contre les défaillances c.c. | |
| COMMANDES ET VOYANTS, PANNEAU AVANT | Commandes Gain, 21 positionsVoyants Clip rouges, proportionnels, seuil THD 0,1 %.Voyants Signal vertis, seuil -35 dBVoyant Power bleu, sous tension. | |
| COMMANDES, PANNEAU ARRÈRE | Pleine gamme/commutateur Crossover (filtre passif)100 Hz, LP 3e ordre (caisson d'extrêmes graves), HP 2e ordre (haut). | |
| DIMENSIONS (HAUTEUR X LARGEUR X PROFONDEUR) | 89 mm (2 unités) x 483 mm x 257 mm | |
| POIDS - Expédition/net | 13,5/11,5 kg | 14/12 kg |
| HOMOLOGATIONS | UL, CE, RoHS/WEEE |
CONSOMMATION 1/8 puissance, ohms (intensité et chauffage, 120 V c.a.)
| Condition d'utilisation | GX3 | GX5 | ||
| Intensité (A) | BTU/h | Intensité (A) | BTU/h | |
| Ralenti | 0,2 | 44 | 0,3 | 60 |
| 8 + 8 ohms, 1/8 puissance (1) | 4,1 | 904 | 3,3 | 734 |
| 8 + 8 ohms, 1/3 puissance (2) | 6,1 | 1160 | 8,5 | 1456 |
| 8 + 8 ohms, pleine puissance (3) | 9,75 | 1109 | 16,2 | 1891 |
| 4 + 4 ohms, 1/8 puissance (1) | 6,3 | 1515 | 5,8 | 1160 |
| 4 + 4 ohms, 1/3 puissance (2) | 9,4 | 2105 | 11,2 | 2162 |
| 4 + 4 ohms, pleine puissance (3) | 15 | 2297 | 24,5 | 3754 |
(1) 1/8 puissance représenté des conditions d'utilisation typiques. (3) Pleine puissance est limitée par le disjoncteur à de courtes périodes.
(2) 1/3 puissance représentée des niveaux de programme pics.
(4) Pour 230V, multiplier l'intensité par 0,5. Pour 100V, multiplier l'intensité par 1,25.
(États-Unis seulement ; dans les autres pays, consulter le revendeur ou le distributeur)
Avis de non-responsabilité QSC Audio Products, LLC n'est pas responsable des dommages subsistants aux amplificateurs ou tout autre équipement causé par un acte de négligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.
QSC Audio Products – Garantie limitée de 3 ans QSC Audio Products, LLC (QSC) garantit que ses produits sont dépourvus de tout vice de fabrication et / ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation – à condition que l'appareil soit retourné à l'usine ou à l'un de nos centres de réparation agréés en port pré-payé, accompagné d'un justificatif d'achat (facture, par ex.). Cette garantie prévoit que l'examen du produit retourné doit indiquer, selon notre jugement, un défaut de fabrication. Cette garantie ne s'étend à aucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un accident, une installation incorrecte ou un produit dont le code-date a été retiré ou effacé. QSC ne pourrait être tenue pour responsable de dommages accessoires et/ou indirects. Cette garantie vous accorde des droits spécifiques. Cette garantie limitée est librement cessible durant sa période de validité. Le client poursuivra bénéficier d'autres droits, variables d'une juridiction à l'autre.
Si ce produit a été fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie limitée ne s'appliquera pas. Le retrait du numéro de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agréé annulera cette garantie limitée. Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC, rendez-vous sur le site www.qscaudio.com. Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.
