PLX3602 - Amplificateur audio QSC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Marque	QSC AUDIO
Modèle	PLX3602
Type de produit	Amplificateur audio professionnel
Puissance de sortie (stéréo 8 ohms)	775 W par canal (1 kHz, DHT 0,1%)
Puissance de sortie (stéréo 4 ohms)	1250 W par canal (1 kHz, DHT 0,1%)
Puissance de sortie (stéréo 2 ohms)	1800 W par canal (1 kHz, DHT 1%)
Puissance de sortie (mono bridgé 8 ohms)	2600 W (1 kHz, DHT 0,1%)
Puissance de sortie (mono bridgé 4 ohms)	3600 W (1 kHz, DHT 1%)
Rapport signal/bruit	-107 dB (20 Hz - 20 kHz)
Réponse en fréquence	20 Hz - 20 kHz, -0,5 dB
Facteur d'amortissement	Supérieur à 500
Circuit de sortie	Classe H 2 étages
Alimentation	Technologie PowerLight à découpage
Connecteurs d'entrée	XLR 3 broches et jack 6,35 mm TRS symétriques
Connecteurs de sortie	Neutrik NL4 Speakon et borniers protégés
Protections	Court-circuit, surchauffe, infrasons, ultrasons, HF, coupure à l'allumage/extinction
Refroidissement	Ventilateur à vitesse variable, flux d'air d'arrière en avant
Dimensions (H x L x P)	8,9 cm (2U) x 48,3 cm x 37,9 cm
Poids net	9,5 kg
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Informations générales	Conçu pour les applications live exigeantes

FOIRE AUX QUESTIONS - PLX3602 QSC AUDIO

Quelle est la puissance maximale de l'amplificateur PLX3602 ?

En mode mono bridgé sous 4 ohms, il délivre 3600 watts. En stéréo sous 2 ohms, il fournit 1800 watts par canal.

Comment brancher l'amplificateur en mode bridgé ?

Utilisez le commutateur en face arrière pour sélectionner le mode Bridge. Connectez l'enceinte entre les bornes positives des deux canaux (canal 1 et canal 2) en utilisant un câble Speakon ou des borniers.

Quelle technologie d'alimentation utilise le PLX3602 ?

Il utilise la technologie PowerLight brevetée de QSC, une alimentation à découpage haute fréquence (190 000 à 230 000 impulsions par seconde) qui offre une puissance stable et un poids réduit.

Quels sont les connecteurs de sortie disponibles ?

Les sorties sont équipées de connecteurs Neutrik NL4 Speakon et de borniers protégés. Le connecteur NL4 du canal 1 permet d'accéder aux deux canaux pour des configurations bi-amplifiées.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec et non pelucheux pour essuyer la face avant et le châssis. Évitez les produits liquides ou abrasifs qui pourraient endommager les composants.

Quelles protections sont intégrées dans le PLX3602 ?

Il dispose de protections contre les courts-circuits, les surcharges thermiques (coupure à 90°C), les infrasons, les ultrasons, les hautes fréquences, et une coupure du son à l'allumage/extinction pour protéger les enceintes.

Quel est le poids du PLX3602 ?

Il pèse 9,5 kg net, ce qui est très léger pour un amplificateur de cette puissance, grâce à l'alimentation PowerLight.

Peut-on utiliser le PLX3602 avec des charges de 2 ohms ?

Oui, le PLX3602 supporte des charges de 2 ohms en stéréo, délivrant 1800 W par canal. Il est conçu pour alimenter jusqu'à quatre enceintes par canal.

Quels sont les indicateurs en face avant ?

Des DEL témoins indiquent la présence d'alimentation (bleue), d'écrêtage (rouge), de signal à -10 dB (verte) et de signal à -35 dB (verte). Les modèles 02 ont aussi des DEL pour les modes Bridgé et Parallèle.

Comment configurer le filtre passe-haut pour un caisson de graves ?

Utilisez les commutateurs en face arrière pour sélectionner le filtre passe-bas 100 Hz sur le canal destiné au caisson. Les modèles 02 offrent aussi un filtre infrasonique 33 Hz commutable.

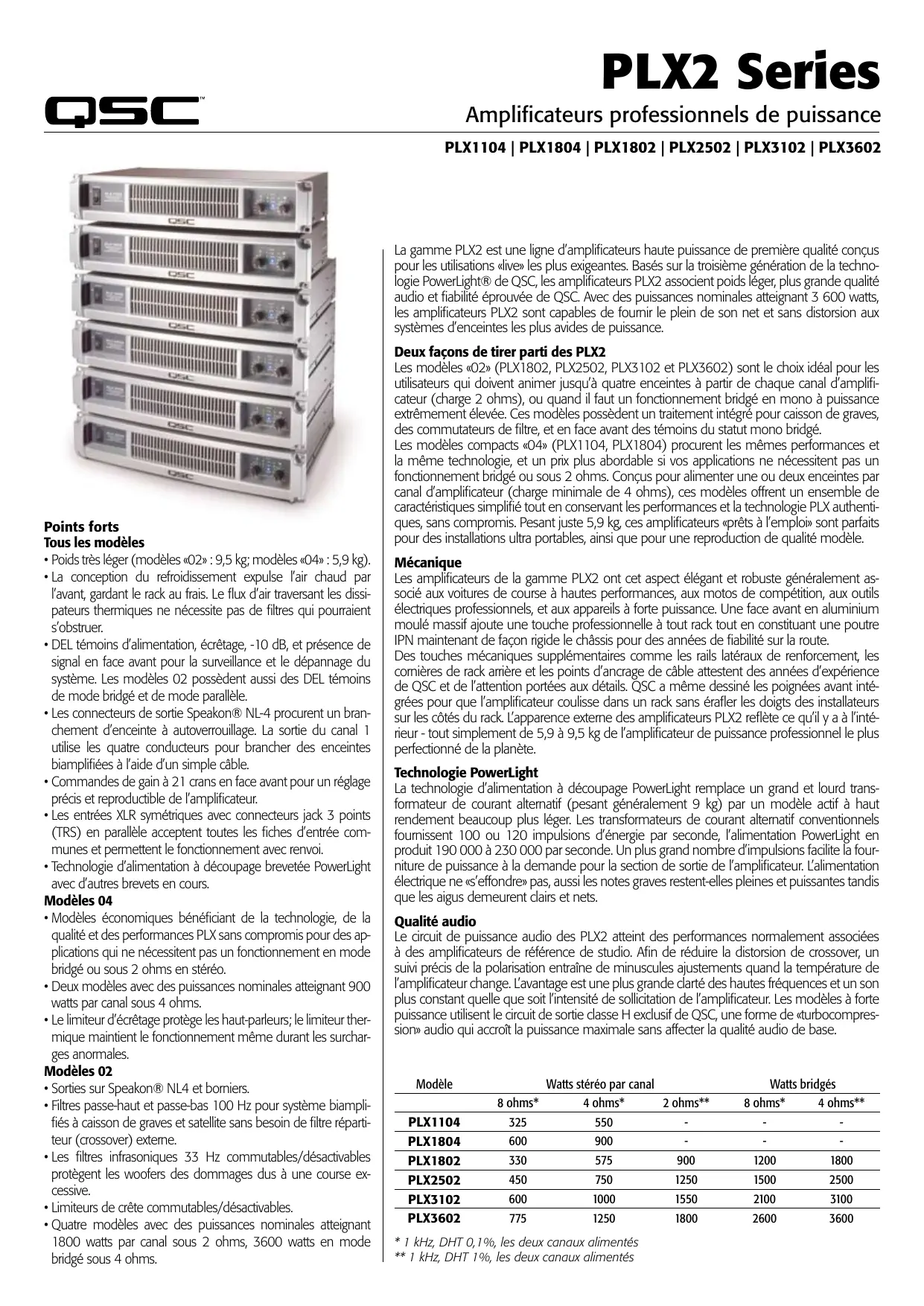

MODE D'EMPLOI PLX3602 QSC AUDIO

• Poids très léger (modèles «02» : 9,5 kg ; modèles «04» : 5,9 kg).
• La conception du refroidissement expulse l'air chaud par l'avant, gardant le rack au frais. Le flux d'air traversant les dissipateurs thermiques ne nécessite pas de filtres qui pourrait s'obstruer.
• DEL témoins d'alimentation, écrêtage, -10 dB, et présence de signal en face avant pour la surveillance et le dépannage du système. Les modèles 02 possèdent aussi des DEL témoins de mode bridgé et de mode parallèle.
• Les connecteurs de sortie Speakon® NL-4 seront un branchement d'enceinte à autoverrouillage. La sortie du canal 1 utilise les quatre conducteurs pour brancher des enceintes biampifiées à l'aide d'un simple câble.
• Commandes de gain à 21 crans en face avant pour un réglage précis et reproductible de l'amplificateur.
• Les entrées XLR symétriques avec connecteurs jack 3 points (TRS) en parallèle acceptent toutes les fiches d'entrée communes et permettent le fonctionnement avec renvoi.
• Technologie d'alimentation à découpage brevetée PowerLight avec d'autres brevets en cours.

Modèles 04

• Modèle économique bénéficiant de la technologie, de la qualité et des performances PLX sans compromis pour des applications qui ne nécessitent pas un fonctionnement en mode bridgé ou sous 2 ohms en stéréo.
• Deux modèles avec des puissances nominales atteignant 900 watts par canal sous 4 ohms.
• Le limiteur d'échappement protège les haut-parleurs; le limiteur thermique maintient le fonctionnement même durant les surcharges anormales.

Modèles 02

• Sorties sur Speakon® NL4 et borniers.
• Filtres passeur-haut et passeur-bas 100Hz pour système biamplifiés à caisson de graves et satellite sans besoin de filtre répartiteur (crossover) extreme.
• Les filtres infrasoniques 33 Hz commutables/désactivables protègent les woofers des dommages dus à une course excessive.
• Limiteurs de crête commutables/désactivables.
• Quatre modèles avec des puissances nominales atteignant 1800 watts par canal sous 2 ohms, 3600 watts en mode bridgé sous 4 ohms.

La gamme PLX2 est une ligne d'amplificateurs haute puissance de première qualité conçus pour les utilisations «live» les plus exigeantes. Basés sur la troisième génération de la technologie PowerLight® de QSC, les amplificateurs PLX2 associant poids léger, plus grande qualité audio et fiabilité éprouvée de QSC. Avec des puissances nominales atteignant 3 600 watts, les amplificateurs PLX2 sont capables de fournir le plein de son net et sans distorsion aux systèmes d'enceintes les plus avides de puissance.

Deux façons de tirer parti des PLX2

Les modèles «O2» (PLX1802, PLX2502, PLX3102 et PLX3602) sont l'idéal pour les utilisateurs qui doivent animer jusqu'à quatre enceintes à partir de chaque canal d'amplificateur (charge 2 ohms), ou quand il faut un fonctionnement bridgé en mono à puissance extrêmement élevée. Ces modèles possèdent un traitement intégré pour caisson de graves, des commutateurs de filtre, et en face avant des témoins du statut mono bridgé.

Les modèles compacts «O4» (PLX1104, PLX1804) seront les mêmes performances et la même technologie, et un prix plus abordable si vos applications ne nécessitent pas un fonctionnement bridgé ou sous 2 ohms. Conçus pour alimenter une ou deux enceintes par canal d'amplificateur (charge minimale de 4 ohms), ces modèles offrent un ensemble de caractéristiques simplifié tout en conservant les performances et la technologie PLX authentiques, sans compromises. Pesant juste 5,9kg, ces amplificateurs «prêts à l'emploi» sont parfaitis pour des installations ultra portables, ainsi que pour une reproduction de qualité modèle.

Mécanique

Les amplificateurs de la gamme PLX2 ont cet aspect élégant et robuste généralement associé aux voitures de course à haute performances, aux mots de compétition, aux outils électriques professionnels, et aux appareils à force puissance. Une face avant en aluminium moulé massif ajoute une touche professionnelle à tout rack tout en constituant une poutre IPN maintenant de façon rigide le châssis pour des années de fiabilité sur la route.

Des touches mécaniques supplémentaires comme les rails latéraux de renforcement, les pièces de rack arrêté et les points d'ancrage de câble attestent des années d'expérience de QSC et de l'attention portée aux détails. QSC a même dessiné les poignées avant intégrées pour que l'amplificateur glisse dans un rack sans érafler les doigts des installateurs sur les côtés du rack. L'appareil externe des amplificateurs PLX2 reflète ce qu'il y a à l'intérieur - tout simplement de 5,9 à 9,5 kg de l'amplificateur de puissance professionnel le plus perfectionné de la planète.

Technologie PowerLight

La technologie d'alimentation à découpage PowerLight remplace un grand et lourd transformateur de courant alternatif (pesant généralement 9 kg) par un modèle actif à haut rendement beaucoup plus léger. Les transformateurs de courant alternatif conventionnels fournissent 100 ou 120 impulsions d'énergie par seconde, l'alimentation PowerLight en produit 190 000 à 230 000 par seconde. Un plus grand nombre d'impulsions facilite la fourniture de puissance à la demande pour la section de sortie de l'amplificateur. L'alimentation électrique ne « s'effondre » pas, aussi les notes graves restent-elles pleines et puissantes tandis que les aigus demeurent clairs et nets.

Qualité audio

Le circuit de puissance audio des PLX2 atteint des performances normalement associées à des amplificateurs de référence de studio. Afin de réduire la distorsion de crossover, un suivi précis de la polarisation entraîne de minuscules ajustements quand la température de l'amplificateur change. L'avantage est une plus grande clarté des hautes fréquences et un son plus constant quel que soit l'intensité de sollicitation de l'amplificateur. Les modèles à forte puissance utilisent le circuit de sortie classe H exclusif de QSC, une forme de «turbocompression» audio qui accroît la puissance maximale sans affecter la qualité audio de base.

Modèle	Watts stéroye par canal			Watts bridgés
	8 ohms*	4 ohms*	2 ohms**	8 ohms*	4 ohms**
PLX1104	325	550	-	-	-
PLX1804	600	900	-	-	-
PLX1802	330	575	900	1200	1800
PLX2502	450	750	1250	1500	2500
PLX3102	600	1000	1550	2100	3100
PLX3602	775	1250	1800	2600	3600

• 1 kHz, DHT 0,1%, les deux canaux alimentés 1 kHz, DHT 1%, les deux canaux alimentés

CHARACTERISTQUES	PLX1104	PLX1804	PLX1802	PLX2502	PLX3102	PLX3602
	Modèles «04»		Modèles «02»
MODE STÉRÉO, les deux canaux alimentés *
8 ohms
FTC, 20 Hz - 20 kHz, DHT 0,05%	310 W	550 W	320 W	425 W	550 W	725 W
EIA, 1 kHz, DHT 0,1%	325 W	600 W	330 W	450 W	600 W	775 W
4 ohms
FTC, 20 Hz - 20 kHz, DHT 0,05%	500 W	800 W	525 W	675 W	900 W	1100 W
EIA, 1 kHz, DHT 0,1%	550 W	900 W	575 W	750 W	1000 W	1250 W
2 ohms EIA, 1 kHz, DHT 1%	n/d	n/d	900 W	1250 W	1550 W	1800 W
	MODE MONO BRIDGE *
8 ohms
20 Hz - 20 kHz, DHT 0,1%	n/d	n/d	1100 W	1400 W	1900 W	2500 W
EIA, 1 kHz, DHT 0,1%			1200 W	1500 W	2100 W	2600 W
4 ohms 1 kHz, DHT 1%	n/d	n/d	1800 W	2500 W	3100 W	3600 W
Rapport signal/bruit (20 Hz - 20 kHz)	-106 dB	-106 dB	-107 dB	-106 dB	-107 dB	-107 dB
Sensibilité d'entrée sous 8 ohms	1,18 Vrms	1,20 Vrms	1,28 Vrms	1,15 Vrms	1,23 Vrms	1,25 Vrms
Gain sous 8 ohms	32,5 dB	35 dB	32 dB	34 dB	35 dB	36 dB
Circuit de sortie	AB	Classe H 2 étages	AB	Classe H 2 étages	Classe H 2 étages	Classe H 2 étages
Distorsion (SMPTE-IM)	Moins de 0,02%		Moins de 0,02%
Distorsion type
1/8 de la puissance nominale,
20 Hz-20 kHz	Moins de 0,02%		Moins de 0,02%
Puisance nominale, 20 Hz-20 kHz	Moins de 0,02%		Moins de 0,02%
Réponse en fréquence	20 Hz - 20 kHz, -0,5 dB		20 Hz - 20 kHz, -0,5 dB
Facteur d'amortissement	Supérieur à 200		Supérieur à 500
Impédance d'entrée	20 kohms symétrique		20 kohms symétrique
	10 kohms asymétrique		10 kohms asymétrique
Écrétage d'entrée	5,5 Vrms (+15 dBu)		11 Vrms (+21 dBu)
Refroidissement	Ventilateur à vitesse variable, flux d'air d'arrière en avant		Ventilateur à vitesse variable, flux d'air d'arrière en avant
Connecteurs d'entrée, chaque canal	XLR 3 broches et jack 6,35 mm 3 points (TRS) symétriques		XLR 3 broches et jack 6,35 mm 3 points (TRS) symétriques
Connecteurs de sortie, chaque canal	Neutrik® NL4 Speakon® (les deux canaux disponibles sur la sortie de canal 1)		Neutrik® NL4 Speakon® et borniers protégés (les deux canaux disponibles sur le connecteur NL4 de canal 1)
Commutateurs en face arrêté	Coupe-circuit		Configuration d'entrée: Bridge/Stérisq/Parallele Limités d'écrétage sur chaque canal Filtrés (par canal): passée-haut satellite 100 Hz/passée-bande/passée-bas caisson 100 Hz & passée-haut commutable 33 Hz (infrasonique)
Commandes en face avant	Attenuateur d'entrée créanté: 0 à ? dB Interrupteur d'alimentation		Attenuateur d'entrée créanté: 0 à ? dB Interrupteur d'alimentation
Indicateurs en face avant	Écrétage: DEL rouge -10: DEL verte Signal (-35 dB): DEL verte Alimentation: DEL bleue		Écrétage: DEL rouge -10: DEL verte Signal (-35 dB): DEL verte Alimentation: DEL bleue Parallelle: DEL âmbre Mono brIDGE: DEL âmbre
PROTECTION
Protection de l'amplificateur	Totale contre les courts-circuits, circuits ouverts, surchauffes, infrasons, ultrasons, et HF. Stable en cas de charge réactive ou disproportiennée.
Protection de la charge	Coupure du son à l'allumage/extinction, coupure de l'alimentation en cas de tension continue (CC)
Infrasons	-3 dB, 8 Hz	-3 dB, 6 Hz	-3 dB, 5 Hz
Défaut CC	Coupure de l'alimentation		Coupure de l'alimentation
Ultrasons	-3 dB, 120 kHz	-3 dB, 80 kHz	-3 dB, 85 kHz
Court-circuit	Coupure du son		Réduction
Thermique	Limitation à 85°C, coupure du son à 90°C		Coupure du son à 90°C
Surintensité	Lémiteur d'écrétage actif Coupe-circuit CA		Lémiteur d'écrétage actif Réduction de l'alimentation
Haute tension	Standard +15%, survie +25%
Basse tension	-40%		-33%
PHYSIQUES
Dimensions
Hauteur	8,9 cm (2 U)		8,9 cm (2 U)
Largeur	48,3 cm		48,3 cm
Profonteur, de la surface de montage en rack à la face arrière	22,7 cm		32,6 cm
Profondeur hors tout	27,9 cm		37,9 cm
Poids	5,9 kg net 8,2 kg brut		9,5 kg net 11,8 kg brut

• Les versions CE peuvent avoir jusqu'à 12% (0,5 dBw) de puissance en moins en raison d'une construction spéciale visant à respecter les limites de courant harmonique de la directive EN-61000. Toutes les caractéristiques sont sujettes à modification sans préavis - PowerLight est une marque déposée de QSC Audio Products, Inc. - Speakon est une marque déposée de Neutrik.
