Type de produit	Amplificateur de puissance professionnel
Marque	QSC AUDIO
Modèle	PLX1104
Série	PLX2
Puissance de sortie (stéréo 8Ω)	325 W par canal (1 kHz, 0,1% THD)
Puissance de sortie (stéréo 4Ω)	550 W par canal (1 kHz, 0,1% THD)
Circuits de sortie	Classe AB
Rapport signal/bruit	-106 dB (20 Hz - 20 kHz)
Facteur d'amortissement	>200
Impédance d'entrée	10 kΩ asymétrique / 20 kΩ symétrique
Sensibilité d'entrée	1,18 Vrms (à 8Ω)
Gain en tension	32,5 dB (à 8Ω)
Distorsion (SMPTE-IM)	<0,02%
Protection	Court-circuit, circuit ouvert, thermique, infrason, ultrason, RF, muting marche/arrêt, coupure DC
Refroidissement	Ventilateur à vitesse variable, flux d'air arrière vers avant
Connecteurs d'entrée	XLR 3 broches et TRS 6,35 mm symétriques (parallèles par canal)
Connecteurs de sortie	Neutrik NL4 Speakon (les deux canaux disponibles sur le connecteur NL4 du canal 1)
Alimentation	8 A sous 120 V (1/8 de puissance, bruit rose à 4Ω)
Dimensions (HxLxP)	8,9 cm x 48,3 cm x 27,9 cm (2U)
Poids net	5,9 kg
Poids brut	8,2 kg
Matériau du panneau avant	Aluminium moulé
Fonctions supplémentaires	Limitateur d'écrêtage, limitation thermique, indicateurs LED (alimentation, clip, -10 dB, signal)
Applications	Sonorisation live, installation fixe
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement avec une prise correctement mise à la terre. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Contactez le service après-vente QSC AUDIO.
Informations générales	Amplificateur conçu pour une utilisation professionnelle. Technologie PowerLight™.

FOIRE AUX QUESTIONS - PLX1104 QSC AUDIO

Quelle est la puissance de l'amplificateur PLX1104 ?

L'amplificateur PLX1104 délivre 325 W par canal sous 8 ohms et 550 W par canal sous 4 ohms (1 kHz, 0,1% THD). Il ne supporte pas le mode ponté ni le fonctionnement en 2 ohms.

Puis-je utiliser l'amplificateur en mode ponté ?

Non, le modèle PLX1104 (version '04') ne supporte pas le mode ponté. Pour une utilisation en ponté, tournez-vous vers les modèles '02' de la série PLX2.

Quels types de connecteurs de sortie sont utilisés ?

Les sorties sont équipées de connecteurs Neutrik NL4 Speakon. Le connecteur du canal 1 permet d'accéder aux deux canaux pour un câblage simplifié avec des enceintes bi-amplifiées.

Comment brancher deux enceintes sur un seul canal ?

Vous pouvez utiliser le connecteur Speakon NL4 du canal 1 qui dispose de 4 fils. Les canaux 1 et 2 sont accessibles sur ce même connecteur. Consultez le schéma de câblage dans la notice pour une connexion en parallèle.

Que signifient les indicateurs LED sur le panneau avant ?

Les LED indiquent : Power (alimentation), Clip (écrêtage), -10 dB (niveau de signal) et Signal (présence de signal). Les modèles '02' ont en plus les indicateurs Bridge et Parallel.

L'amplificateur est-il protégé contre les courts-circuits ?

Oui, l'amplificateur dispose d'une protection complète : court-circuit, circuit ouvert, surchauffe, infrasons, ultrasons et RF. Il est également protégé contre les défauts DC et dispose d'un muting à la mise sous/hors tension.

Quelle est la classe d'amplification du PLX1104 ?

Le PLX1104 utilise une architecture Classe AB pour les étages de sortie, garantissant une faible distorsion et une excellente qualité audio.

L'amplificateur est-il compatible avec une charge de 2 ohms ?

Non, le modèle PLX1104 n'est pas conçu pour fonctionner avec des charges de 2 ohms. Il est optimisé pour des charges de 8 ohms et 4 ohms en stéréo uniquement.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec et non pelucheux pour essuyer le boîtier. N'utilisez jamais de solvants, de produits abrasifs ou de nettoyants liquides. Évitez de souffler de la poussière à l'intérieur.

Quel est le poids de l'amplificateur ?

Le poids net du PLX1104 est de 5,9 kg (13 lb), ce qui le rend très léger pour un amplificateur de cette puissance. Le poids expédié est de 8,2 kg (18 lb).

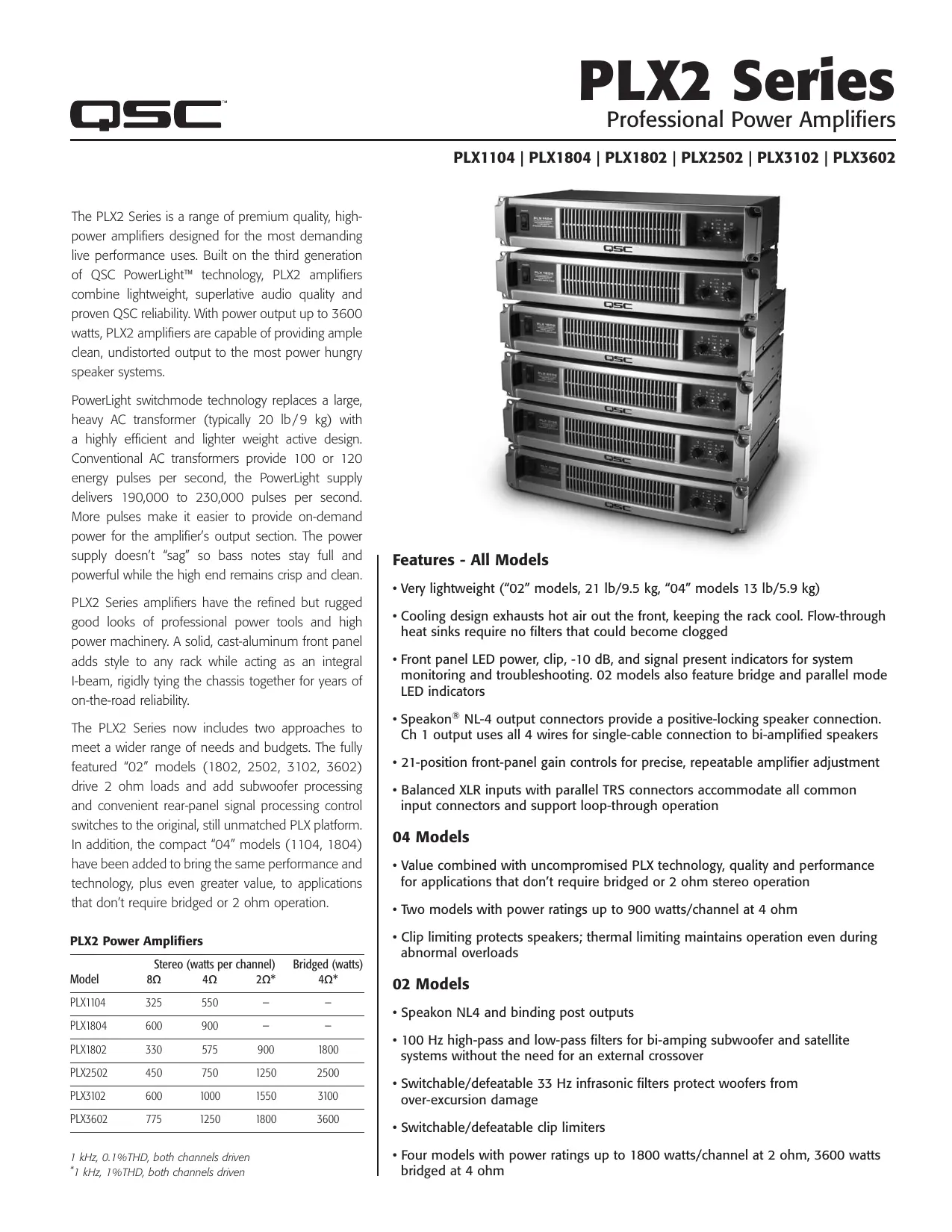

MODE D'EMPLOI PLX1104 QSC AUDIO

PLX1104 | PLX1804 | PLX1802 | PLX2502 | PLX3102 | PLX3602

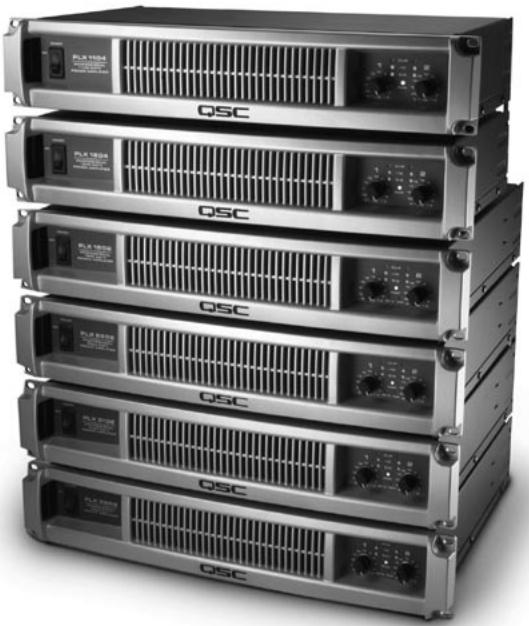

The PLX2 Series is a range of premium quality, highpower amplifiers designed for the most demanding live performance uses. Built on the third generation of QSC PowerLight™ technology, PLX2 amplifiers combine lightweight, superlative audio quality and proven QSC reliability. With power output up to 3600 watts, PLX2 amplifiers are capable of providing ample clean, undistorted output to the most power hungry speaker systems.

PowerLight switchmode technology replaces a large, heavy AC transformer (typically 20 lb/9 kg) with a highly efficient and lighter weight active design. Conventional AC transformers provide 100 or 120 energy pulses per second, the PowerLight supply delivers 190,000 to 230,000 pulses per second. More pulses make it easier to provide on-demand power for the amplifier's output section. The power supply doesn't "sag" so bass notes stay full and powerful while the high end remains crisp and clean.

PLX2 Series amplifiers have the refined but rugged good looks of professional power tools and high power machinery. A solid, cast-aluminum front panel adds style to any rack while acting as an integral I-beam, rigidly tying the chassis together for years of on-the-road reliability.

The PLX2 Series now includes two approaches to meet a wider range of needs and budgets. The fully featured "02" models (1802, 2502, 3102, 3602) drive 2 ohm loads and add subwoofer processing and convenient rear-panel signal processing control switches to the original, still unmatched PLX platform. In addition, the compact "04" models (1104, 1804) have been added to bring the same performance and technology, plus even greater value, to applications that don't require bridged or 2 ohm operation.

PLX2 Power Amplifiers

Model	Stereo (watts per channel)			Bridged (watts)
	8Ω	4Ω	2Ω*	4Ω*
PLX1104	325	550	-	-
PLX1804	600	900	-	-
PLX1802	330	575	900	1800
PLX2502	450	750	1250	2500
PLX3102	600	1000	1550	3100
PLX3602	775	1250	1800	3600

1 kHz, 0.1%THD, both channels driven
*1 kHz, 1%THD, both channels driven

Features - All Models

• Very lightweight ("02" models, 21 lb/9.5 kg, "04" models 13 lb/5.9 kg)
• Cooling design exhausts hot air out the front, keeping the rack cool. Flow-through heat sinks require no filters that could become clogged
• Front panel LED power, clip, -10 dB, and signal present indicators for system monitoring and troubleshooting. 02 models also feature bridge and parallel mode LED indicators
• Speakon® NL-4 output connectors provide a positive-locking speaker connection. Ch 1 output uses all 4 wires for single-cable connection to bi-amplified speakers
• 21-position front-panel gain controls for precise, repeatable amplifier adjustment
• Balanced XLR inputs with parallel TRS connectors accommodate all common input connectors and support loop-through operation

04 Models

• Value combined with uncompromised PLX technology, quality and performance for applications that don't require bridged or 2 ohm stereo operation
• Two models with power ratings up to 900 watts/channel at 4 ohm
• Clip limiting protects speakers; thermal limiting maintains operation even during abnormal overloads

02 Models

• Speakon NL4 and binding post outputs
• 100Hz high-pass and low-pass filters for bi-amping subwoofer and satellite systems without the need for an external crossover
• Switchable/defeatable 33Hz infrasonic filters protect woofers from over-excursion damage
• Switchable/defeatable clip limiters
• Four models with power ratings up to 1800 watts/channel at 2 ohm, 3600 watts bridged at 4 ohm

	PLX1104	PLX1804	PLX1802	PLX2502	PLX3102	PLX3602
Stereo Mode (both channels driven)*
8Ω FTC 20 Hz - 20 kHz 0.05% THD	310 W	550 W	320 W	425 W	550 W	725 W
8Ω EIA 1 kHz 0.1% THD	325 W	600 W	330 W	450 W	600 W	775 W
4Ω FTC 20 Hz - 20 kHz 0.05% THD	500 W	800 W	525 W	675 W	900 W	1100 W
4Ω EIA 1 kHz 0.1% THD	550 W	900 W	575 W	750 W	1000 W	1250 W
2Ω EIA 1 kHz 1% THD	-	-	900 W	1250 W	1550 W	1800 W
Bridge-Mono Mode*
8Ω 20 Hz - 20 kHz 0.1% THD	-	-	1100 W	1400 W	1900 W	2500 W
8Ω EIA 1 kHz 0.1% THD	-	-	1200 W	1500 W	2100 W	2600 W
4Ω 1 kHz 1% THD	-	-	1800 W	2500 W	3100 W	3600 W
Signal to Noise (20 Hz - 20 kHz)	-106 dB	-106 dB	-107 dB	-106 dB	-107 dB	-107 dB
Input Sensitivity at 8Ω	1.18 Vrms	1.20 Vrms	1.28 Vrms	1.15 Vrms	1.23 Vrms	1.25 Vrms
Voltage Gain at 8Ω	32.5 dB	35 dB	32 dB	34 dB	35 dB	36 dB
Output Circuitry	Class AB	2-tier Class H	Class AB	2-tier Class H	2-tier Class H	2-tier Class H
Power Requirements (1/8 power, pink noise at 4Ω)	8 A/120V	9.4 A/120V	8.7 A/120V	7.5 A/120V	9.5 A/120V	11.5 A/120V
	04 MODELS		02 MODELS
Distortion (SMPTE-IM)	< 0.02%		< 0.02%
Distortion (typical)
1/8 rated power, 20 Hz - 20 kHz	< 0.02%		< 0.02%
Full rated power, 20 Hz - 20 kHz	< 0.02%		< 0.02%
Damping Factor	>200		>500
Input Impedance	10k ohms unbalanced / 20k ohms balanced		10k ohms unbalanced / 20k ohms balanced
Input Clipping	5.5 Vrms (+15 dBu)		11 Vrms (+21 dBu)
Cooling	Variable-speed fan, rear-to-front air flow		Variable-speed fan, rear-to-front air flow
Input Connectors, each channel	3-pin XLR and 1/4" TRS balanced, parallel		3-pin XLR and 1/4" TRS balanced, parallel
Output Connectors, each channel	Neutrik NL4 Speakon® / Both channels available on Ch 1 NL4 connector		Neutrik NL4 Speakon® and touch-proof binding posts / Both channels available on Ch 1 NL4 connector
Amplifier Protection	Full short circuit, open circuit, thermal, infrasonic, ultrasonic, and RF protection. Stable into reactive or mismatched loads		Full short circuit, open circuit, thermal, infrasonic, ultrasonic, and RF protection. Stable into reactive or mismatched loads
Load Protection	On/off muting, DC-fault power supply shutdown		On/off muting, DC-fault power supply shutdown
Dimensions
Height	3.5" (8.9 cm) - 2 RU		3.5" (8.9 cm) - 2 RU
Width	19" (48.3 cm)		19" (48.3 cm)
Depth - Rack mounting surface to rear	8.95" (22.7 cm)		12.8" (32.6 cm)
- Overall	11" (27.9 cm)		14.875" (37.9 cm)
Weight - Shipping / Net	18 lb (8.2 kg) / 13 lb (5.9 kg)		26 lb (11.8 kg) / 21 lb (9.5 kg)
Agency Approvals	CE, FCC, cUL, UL		CE, FCC, cUL, UL

• CE versions may have up to 12% (0.5 dBw) less power due to special construction to meet EN-61000 AC harmonic limits

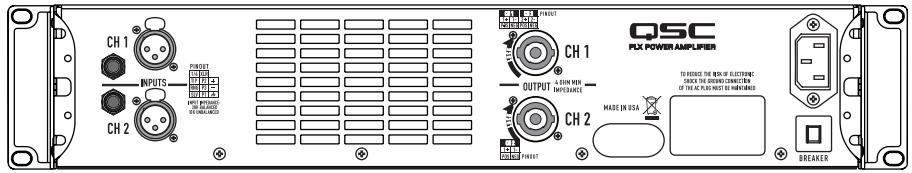

04 MODELS

02 MODELS

Specifications subject to change without notice.
