Type de produit	Toilette marine dilacératrice avec chasse d'eau électrique
Marque	DOMETIC
Modèle	MF-8100 (Série MasterFlush 8100)
Hauteur standard (siège)	432 mm / 17 in
Hauteur abaissée (siège)	349 mm / 13,75 in
Largeur (hors tout)	375 mm / 14,75 in
Profondeur standard (couvercle fermé)	813 mm / 32 in
Profondeur abaissée (couvercle fermé)	711 mm / 28 in
Alimentation électrique	12 V CC ou 24 V CC
Disjoncteur recommandé	20 A (12 V) / 15 A (24 V)
Débit d'eau minimum requis	9,5 L/min à 2,5 GPM
Diamètre intérieur évacuation	38 mm (1,5 in) ou 25 mm (1 in) minimum
Circuit d'évacuation horizontal max	30 m / 98 ft
Circuit d'évacuation vertical max	3 m / 9,8 ft
Matériau de la cuvette	Céramique vitreuse
Matériau du corps de pompe	Polypropylène chargé de fibre de verre
Fonctions principales	Chasse d'eau électrique, pompe dilacératrice, vanne hydraulique, vanne de retenue intégrée
Système d'eau compatible	Eau douce sous pression ou eau de mer avec pompe séparée
Sécurité	Risque d'inondation : vannes d'arrêt obligatoires, boucles de ventilation pour éviter le reflux
Installation	Au sol ou au mur, avec gabarits de montage fournis
Service après-vente	Contact Dometic : 1-800-321-9886 (US/CA) ou international 330-496-3211

FOIRE AUX QUESTIONS - MF-8100 - INSTALLATION DOMETIC

Quelle est l'alimentation électrique requise pour la toilette MF-8100 ?

L'appareil fonctionne en 12 V CC (disjoncteur 20 A) ou en 24 V CC (disjoncteur 15 A). Utilisez des câbles de cuivre torsadé de calibre 12 ou plus, selon les recommandations ABYC.

Puis-je utiliser de l'eau de mer pour la chasse d'eau ?

Oui, mais une pompe à eau non traitée séparée est nécessaire. La pompe est commandée par le commutateur de chasse. Évitez les pompes automatiques « à la demande » pour prévenir les risques d'inondation. Installez une boucle de ventilation anti-siphon.

Comment éviter le risque d'inondation lors de l'installation ?

Installez des robinets d'arrêt sur tous les tuyaux reliés aux raccords de coque. Utilisez des colliers de serrage inox à double sangle. Si la toilette peut se trouver sous la ligne d'eau, installez une boucle de ventilation pour empêcher le reflux. Vérifiez régulièrement les connexions.

Quels sont les diamètres de tuyaux recommandés pour l'évacuation ?

Le diamètre intérieur minimum est de 38 mm (1,5 in.) ou 25 mm (1 in.). Le circuit horizontal ne doit pas dépasser 30 m et le vertical 3 m.

Puis-je installer la toilette contre un mur ?

Oui, utilisez le gabarit de montage au sol pour repérer les centres. Percez des trous dans le mur pour le passage des câbles et tuyaux, puis suivez les étapes d'installation au sol à partir de l'étape 10 de la section 5.3.

Comment connecter le panneau de commande de chasse d'eau ?

Coupez l'alimentation. Connectez le disjoncteur au panneau mural avec du fil de cuivre torsadé. Puis reliez le panneau aux toilettes via les câbles correspondants (voir schémas pages 21-22). Utilisez des connecteurs sertis, pas de serre-fils.

Que faire si la toilette fuit après installation ?

Vérifiez le serrage de tous les raccords (eau et évacuation). Activez l'alimentation en eau et électrique, puis testez la chasse. Si des fuites persistent, resserrez les raccords. Assurez-vous que les colliers de serrage sont bien en place.

Quels accessoires sont compatibles avec la série MF-8100 ?

Elle est compatible avec les dispositifs de surveillance de réservoir Dometic DTM01C (réservoir plein) et DTM04 (4 niveaux). Un relais de coupure « réservoir plein » est requis pour ces options.

Quelle est la hauteur du siège pour le modèle standard ?

La hauteur du siège (dimension D) est de 432 mm (17 in.) pour le modèle standard. Pour le modèle abaissé, elle est de 349 mm (13,75 in.).

Où puis-je trouver des pièces de rechange ?

Contactez le service après-vente Dometic au 1-800-321-9886 (États-Unis et Canada) ou au 330-496-3211 (international). Votre revendeur local peut également commander des pièces. Consultez le site www.dometic.com pour plus d'informations.

MODE D'EMPLOI MF-8100 - INSTALLATION DOMETIC

1 Remarques concernant ce mode d'emploi 25 2 Consignes générales de sécurité 25-26 3 Composants 27 4 Spécifications 28 5 Installation 29-32 6 Service après-vente 33

Attention!

Consigne de sécurité : Le non-respect de cette consigne peut entraîner des dégâts matériels et entraver le fonctionnement de l'appareil.

Remarque

Informations supplémentaires relatives à l'utilisation de l'appareil.

fig. 1 A, page 2 : Ceci désigne un élément d'un schéma. Dans cet exemple, l'item A du schéma 1 sur la page 2.

2 Consignes générales de sécurité

Le fabricant ne saurait être tenu responsable dans les cas suivants:

• Assemblage ou connections incorrects Appareil endommagé par des influences mécaniques
• Modification de l'appareil sans l'autorisation écrite expresse du fabricant
• Utilisations autres que celles décrites dans le mode d'emploi

2.1 Avertissements : applications en mer

Veuillez bien le lire et comprendre les instructions suivantes avant d'installer, de réparer et/ou d'utiliser ce produit à bord d'un bateau. Des dommages matériels peuvent survenir en cas de modification de ce produit.

Dometic recommende de consulter un technicien expert en marine ou un electricien pour installer ou reparer ce produit. Une installation incorrecte risque d'endommager l'equipement, bleisser le personnel voir entrainer la mort. DOMETIC DECLINE TOUTE RESPONSABILITE EN CAS D'EQUIPEMENT ENDOMMAGE, DE BLESSURES OU DE DECES DU PERSONNEL qui RESULTERAIT D'UNE INSTALLATION, D'UNE REPARATION OU D'UNE UTILISATION INCORRECTE DE CE PRODUIT.

Attention! risque d'inondation!

Si les WC sont reliés à des raccords de coque, des robinets DOIVENT être correctement installés sur tous les tuyaux reliés aux raccords de coque. Les robinets DOIVENT être facilement accessibles à tous les utilisateurs du WC ou les vannes secondaires doivent être fixées aux tuyaux de manière à ce qu'elles soient facilement accessibles. Toutes les vannes DOIVENT être à passage intégral et de qualité marine. Il est déconseilé d'utiliser des vannes à tige filtée. Sinon, une inondation risque de causer des pertes humaines et matérielles.

Attention! risque d'inondation!

Si les WC sont reliés à des raccords de coque, TOUS les flexibles doivent être de qualité d'assainissement marine et doivent être fixés à des raccords (tels que ceux du robinet, de la boucle de ventilation ou des WC) avec deux colliers de serrage pour tuyau à sangle et à vis sans fin en acier inoxydable. Le bon état des connexions DOIT être contrôlé régulièrement. Sinon, une inondation risque de causer des pertes humaines et matérielles.

Attention! risque d'inondation!

Si le rebord des WC peut se trouver A TOUT INSTANT en dessous de la ligne d'eau (quelles que soient les conditions de flottaison, de chargement ou d'assiette) et que les WC sont reliés à des raccords de coque, des boucles de ventilations positionnées correctement DOIVENT être installées dans la tuyauterie d'admission* ou d'évacuation afin d'éviter un éventuel reflux de l'eau de mer dans le bateau. Sinon, une inondation risque de causer des pertes humaines et matérielles.

Attention! risque d'inondation!

Si le système de chasse d'eau fonctionne avec de l'eau non traitée (en tout temps), IL NE FAUT PAS installer une pompe à eau non traitée contrôle par un commutateur « à la demande » à fonctionnement automatique. S'il y avait une fuite au niveau de la vanne hydraulique à bord ou des raccords de tuyauterie, la pompe à fonctionnement automatique démarrerait et risquerait de causer une inondation. Cela risquerait de causer des humaines et matérielles.

Attention! risque d'inondation!

Avant de manipuler ce produit, vérifie que l'unité est hors tension et que les robinets sont en position FERMEE ou OFF. Sinon, une inondation risque de causer des pertes humaines et matérielles.

Attention! risque d'incendie ou d'électrocution

Utilisez toujours le fusible, le disjoncteur et la taille de cable conseillés. Sinon, un incendie risquerait de causer des pertes humaines et matérielles.

Attention!

Un surremplissage du réservoir d'eaux noires peut causer de graves dommages au système sanitaire, par exemple la rupture du réservoir d'eaux noires et le déversement de son contenu dans la cale. Pour pallier cette éventualité, Domatice recommande d'utiliser le relais de coupure pour « Réservoir plein » dans le module de contrôle électronique des WC. Le signal « Réservoir plein » du réservoir d'eaux noires peut être émis par un système de surveillance du réservoir optionnel Domatice DTM01C ou un système de surveillance de réservoir à quatre niveaux DTM04.

3 Composants

(fig. 1, page 2)

Réf. description

A WC déclencheurs B Commutateur de chasse d'eau Dometic C Câble d'alimentation électrique D Câbles (2) de sortie vers les toilettes E Câbles d'alimentation (2) du commutateur de chasse d'eau F Câbles (2) de sortie vers la terre G Kit de matériel de montage au sol H Gabarit de montage au sol I Gabarit mural pour commutateur de chasse d'eau J Adaptateur vanne hydraulique K Raccord coude d'évacuation

(fig. 2, page 2)

Réf. description

1 Vanne anti-siphon 2 Vanne de retenue 3 Sortie de la boucle d'évacuation 4 Raccord adaptateur d'évacuation 5 Raccord de tuyau d'évacuation 6 Pompe déchiqueteuse 7 Vanne hydraulique 8 Ligne d'eau - raccord NPT 0,5 in.

Consultez la liste complète des éléments (emballée séparément) pour plus d'informations.

4.1 Matériaux

Toilette : céramique vitreuse

Corps de la pompe délacératrice : polypropylène chargé fibre de verre

Panneau du commutateur de chasse d'eau

Dometic : aluminium peint époxy

4.2 Configuration système minimale requise

Alimentation électrique	Disjoncteur	20 amp/12 V CC ; 15 amp/24 V CC
	Câblage	12 ga. (6,1 m du disjoncteur / jusqu'à 20 ft.)
Alimentation en eau	Raccord	ID ligne d'eau flexible 13 mm
	Débit	9,5 lpm / 2,5 gpm minimum
Evacuation	Diamètre intérieur	38 mm / 1,5 in. ou 25 mm / 1 in. minimum
	Circuit horizontal	30 m / 98 ft. maximum
	Circuit vertical	3 m / 9,8 ft. maximum

Spécifications sous réserve de modifications sans préavis.

4.3 Dimensions (fig. 3, page 2)

Modèles hauteur standard

Ref.	Dimension
A	467 mm / 18,375 in.
B	375 mm / 14,75 in.
C	467 mm / 18,375 in.
D	432 mm / 17 in. - hauteur du siège
E	378 mm / 14,875 in.
F	813 mm / 32 in. - couvercle

Modèles abaissés

Ref.	Dimension
A	381 mm / 15 in.
B	375 mm / 14,75 in.
C	467 mm / 18,375 in.
D	349 mm / 13,75 in. - hauteur du siège
E	356 mm / 14 in.
F	711 mm / 28 in. - couvercle

Panneau d'activation de la chasse d'eau dometic

(fig. 4, page 2)

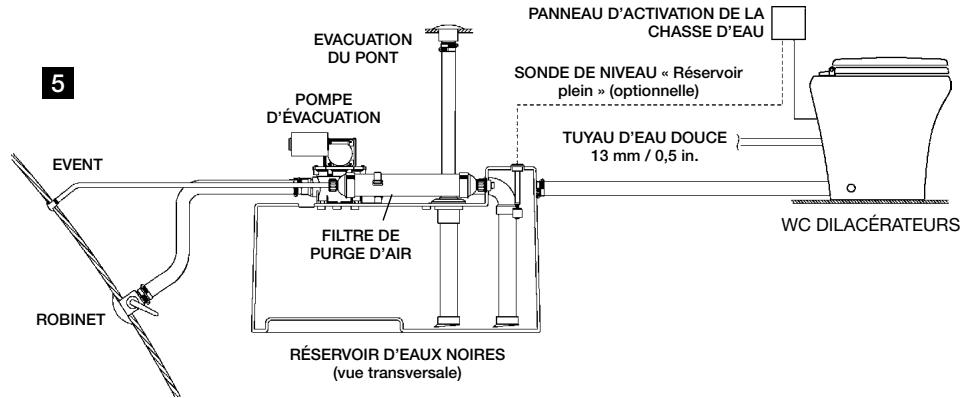

5.1 Disposition du système d'eau douce

Les toilettes Dometic peuvent fonctionner avec un système d'eau douce pressurisée à bord avec un débit minimum de 9,5 lpm au niveau des toilettes. Les systèmes d'alimentation « à la demande » en eau douce à bord comprenant une pompe hydraulique qui extrait automatiquement de l'eau d'un réservoir

de stockage d'eau lorsqu'une vanne du système de tuyauterie est ouverte. Les toilets Dometic de la série 8100 sont équipées d'une vanne hydraulique à fonctionnement électrique et d'une vanne de retenue intégrée pour éviter la contamination des amenées d'eau potable à bord.

Remarque

Utilisez uniquement de l'eau froide. Incluez une vanne d'arrêt au niveau de la ligne d'eau pour les opérations de maintenance.

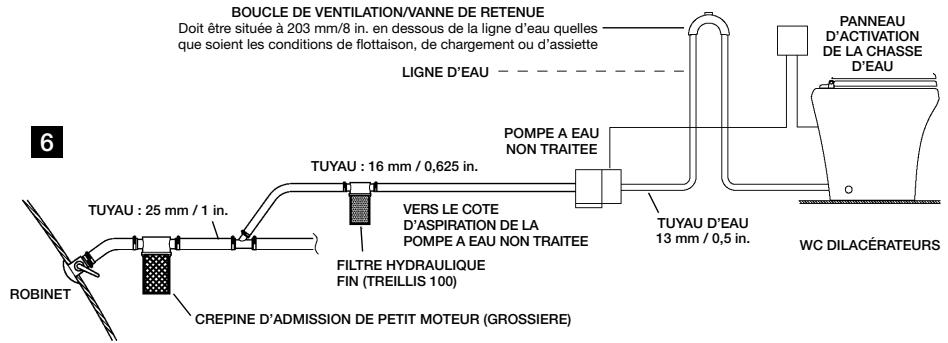

5.2 Disposition du système d'eau non traitée

Les WC dilacérateurs Dometic peuvent rincer à l'eau de mer mais cela nécessite une pompe séparée. La pompe est commandée par le commutateur de la chasse d'eau. Si la pompe à eau non traitée consomme plus de 18 amp. de courant, il faut installer un relais électrique de 12 ou 24 V CC.

Remarques

Utilisez uniquement de l'eau froide. Incluez une vanne d'arrêt au niveau de la ligne d'eau pour les opérations de maintenance. Utilisez des filtres à eau non filtrée primaire et secondaire. La pompe à eau non filtrée ne doit pas obligatoirement être de type « à la demande ». La pompe est commandée par le commutateur de la chasse d'eau. Installez la boucle de ventilation comme indiqué. Elle doit être équipée d'une vanne d'arrêt intégrée qui permet à l'air d'entrer dans la ligne pour éviter le siphonnement.

Attention! risque d'inondation

Si le système de chasse d'eau fonctionne avec de l'eau non traitée (en tout temps), IL NE FAUT PAS installer une pompe à eau non traitée contrôle par un commutateur « à la demande » à fonctionnement automatique. S'il y avait une fuite au niveau de la vanne hydraulique à bord ou des raccords de tuyauterie, la pompe à fonctionnement automatique démarrerait et risquerait de causer une inondation. Cela risquerait de causer des dommages humains et matériels.

5.3 Système de WC avec des connexions au sol

1. Placez le gabarit de montage au sol à l'emplacement désiré (fig. 7, page 8). Pour un confort de l'utilisateur optimal, vérifiez que les parois et les autres dispositifs intérieurs se trouvent à au moins 279 mm / 11 in. de la ligne centrale du gabarit.
2. Indiquez l'emplacement de tous les trous et de tous les supports angulaires de montage à travers le gabarit.
3. Retirez le gabarit. Percez tous les trous d'accès et de fixation comme indiqué sur le gabarit. NE PERCEZ PAS les supports angulaires de montage.
4. A l'aide des longues vis à tête hexagonale du kit de fixation au sol des toilettes, fixez les fixations au sol avec une clé à douille de 10 mm, en utilisant les repères angulaires comme guides (fig. 8, page 8).

Remarque

Ne serrez pas complètement les vis à tête hexagonale au sol. Faites en sorte que les supports puissent glisser légèrement. Les supports se serreront lorsque vous y fixerez les WC.

1. Prévoyez l'emplacement du panneau d'activation de la chasse d'eau de sorte que les raccords électriques et les câbles ne puissent être mouillés.
2. Utilisez le gabarit du commutateur mural des toilettes de la série MasterFlush 8100 pour marquer l'emplacement des trous de fixation et d'accès du panneau du commutateur mural. Percez un trou d'un diamètre de 70 mm (fig. 9, page 8).
3. Après avoir coupé l'alimentation électrique, connectez le disjoncteur ou le fusible au commutateur mural et le commutateur mural aux toilettes avec du fil de cuivre tressé d'épaisseur 14 ou plus (selon les recommendations ABYC). Branchez les câbles aux cordons appropriés se trouvant au dos du panneau du commutateur mural à l'aide de connecteurs de câbles. Pour des informations complètes concernant le câblage, reportez-vous aux schémas de câblage (pp. 21-22).
4. Fixez le panneau du commutateur mural au mur (fig. 9, page 8).
5. Faites passer le câble du panneau du commutateur mural vers les toilettes par le trou d'accès dans le sol. Posez le câble de connexion à la terre des toilettes. (Laissez un peu plus de câble au niveau des toilettes afin de pouvoir facilement installer les toilettes des supports de montage pour les travaux futurs de maintenance et d'entretien.) Effectuez les branchements finaux.
6. Faites passer l'alimentation en eau et les tuyaux d'évacuation vers les toilettes en vous conformant aux configurations requises du système (section 4.2). Laissez une longueur supplémentaire pour l'alimentation en eau et le tuyau d'évacuation afin de faciliter le raccord auxilettes (fig. 13, page 9).
7. Branchez l'adaptateur de la vanne hydraulique à la ligne d'eau flexible avec un collier de serrage (fig. 10, page 9).
8. Fixez l'adaptateur de la vanne hydraulique au raccord de la vanne hydraulique (fig. 11, page 9).
9. Desserrez les colliers de serrage à sangle sur la sortie de la boucle d'évacuation et retirez le raccord adaptateur/l'assemblage de raccord de tuyau d'évacuation (fig. 12, page 9).
10. Lubrifiez l'assemblage de raccord d'évacuation et l'intérieur de l'extrémité du tuyau d'évacuation avec du liquide à vaissell ès des trous d'accès.
11. Branchez les câbles du panneau du commutateur de chasse d'eau aux câbles des toilettes (fig. 14, page 9) selon le schéma de câblage approprié (pp. 21-22). Branchez les câbles de terre des toilettes selon les indications.
12. Placez les toilettes sur les supports au sol et renversez les toilettes de haut en bas. Poussez le raccord et le tuyau d'évacuation vers le haut dans la sortie de la boucle d'évacuation et serrez le collier de serrage (fig. 14, page 9).
13. Abaissez les toilettes de façon à ce que les supports au sol apparaissent dans les trous de fixation (fig. 15, page 9).
14. Activez l'alimentation en eau et l'alimentation électrique des toilettes et vérifie l'absence de fuites. Appuyez sur le commutateur « Chasse d'eau » (fig. 4 1, page 2). Si vous constatiez des fuites, serrez le raccord.
15. Insérez les adaptateurs en plastique du kit de fixation au sol dans les trous de fixation. Fixez les toilettes aux supports à l'aide des vis courtes fournies dans le kit.
16. Recouvrez les vis des supports au sol à l'aide des couvercles en plastique (fig. 16, page 9).

5.4 Système de WC avec des connexions au mur

1. Pour faire passer les câbles et la tuyauterie par le mur, utilisez le gabarit de montage au sol pour situer la ligne de centre verticale de chaque trou.
2. Desserrez le collier de serrage à sangle sur la sortie de la boucle d'évacuation et retirez le raccord droit du tuyau d'évacuation (fig. 2 5, p. 2) du raccord de l'adaptateur d'évacuation (fig. 2 4, p. 2).
3. Placez le raccord coudé d'évacuation (fig. 1 K, p. 2) sur le raccord de l'adaptateur d'évacuation.
4. Placez les toilettes en position et marquez les lignes de centre (fig. 17, page 10).
5. Percez des trous aux tailles indiquées sur le gabarit.
6. Faites passer les câbles et la tuyauterie par les trous, puis suivez les instructions relatives à l'installation des toilettes en commençant par la section 5.3, étape 10.

5.5 Système de toilettes avec relais de coupure pour « réservoir plein » et dispositif de surveillance du réservoir

Les toilettes Dilacératrices Domatic fonctionnent avec le dispositif de surveillance du réservoir DTM01C de Domatic et les systèmes DTM04 à quatre niveaux de surveillance du réservoir (disponibles séparément). Dans ces installations, les toilettes de la série 8100 sont alimentées en électricité par le relais de coupure « réservoir plein » (voir schémas de câblage, page 21-22).

1. Posez les câbles d'alimentation électrique du relais de coupure « réservoir plein » (précédemment installé conformément aux instructions du dispositif de surveillance du réservoir) vers le panneau du commutateur de la chasse d'eau de la série 8100.
2. Suivez les instructions de montage des toilettes. Commencer à la section 5.3, étape 10.

5.6 Schéma de câblage

Fig. 21, page 21

Toilette de la série 8100 de base

Fig. 22, page 21

Système de toilettes de la série 8100 avec relais de coupure et dispositif de surveillance « réservoir plein »

Fig. 23, page 22

Système de toilettes de la série 8100 avec dispositif de surveillance du réservoir à niveaux multiples DTM04

Description

A Fusible ou disjoncteur 12 V CC: 20 amp 24 V CC : 15 amp B +V CC Entrée C Panneau d'activation de la chasse d'eau D Chasse d'eau E Ajout d'eau/rinçage à sec F WC G Moteur H Vanne hydraulique I Rouge J Orange K Vert L Noir M Blanc N Relais de coupure « réservoir plein » (30 A minimum) O Disjoncteur ou fusible taille selon les exigences du fabricant de la pompe P Relais nécessaire pour pompe à eau non traitée, en option. Assurez-vous que la valeur nominale de courant du relais correspond aux exigences de la pompe à eau non traitée

Description

Pompe à eau non traitée Flotteur réservoir « plein » DTM01C ou dispositif de surveillance du niveau du réservoir Témoin lumineux LED Bleu - 24 V CC entrée Rouge - 12 V CC entrée Panneau DTM04 avec relais de coupure Réservoir d'eau noires Disjoncteur ou fusible 1 A V CC terre Entrée (+) 12 V CC Entrée (+) 24 V CC REMARQUES: les lignes épaisées représentent des fils de cuivre tressé : dimensions en fonction des recommendations ABYC. Tous les autres fils peuvent être des fils de cuivre tressé d'épaisseur 18.

Attention - risque d'incendie ou d'électrocution

Utilisez les disjoncteurs et les câbles conseillés. Sinon, cela pourrait causer des pertes humaines et matérielles.

Remarque

Chaque WC doit disposer de son propre disjoncteur ou fusible à temporisation moyenne. Tous les facteurs d'installation doivent être conformes aux normes électriques ABYC/ISO. Utilisez always des raccords de câbles sertis. N'utilisez pas de serre-fils (ils se corrodent).

6 Service après-vente

Un réseau mondial conséquent est à votre disposition pour vous assister dans l'entretien et la maintenance de votre système d'assainissement. Pour connaître le centre habilité le plus proche de chez vous, contactez-nous du lundi au vendredi de 8 h à 17 h.

Vous ou votre revendeur local pouvez également contacter le fournisseur de pièces le plus proche de chez vous. Vous obtiendrez ainsi une réponse rapide lorsqu vous avez besoin de pièces de rechange. Ils détiennent la liste complète de la ligne de produits Domatic.

Téléphone: 1800-321-9886 États-Unis et Canada

330-496-3211 International

Fax: [phone] États-Unis et Canada

330-496-3220 International

Site Web : http://www.dometic.com
