Tipo de producto	Inodoro marino triturador con descarga eléctrica
Marca	DOMETIC
Modelo	MF-8100 (Serie MasterFlush 8100)
Altura estándar (asiento)	432 mm / 17 in
Altura reducida (asiento)	349 mm / 13,75 in
Ancho (total)	375 mm / 14,75 in
Profundidad estándar (tapa cerrada)	813 mm / 32 in
Profundidad reducida (tapa cerrada)	711 mm / 28 in
Alimentación eléctrica	12 V CC o 24 V CC
Disyuntor recomendado	20 A (12 V) / 15 A (24 V)
Caudal de agua mínimo requerido	9,5 L/min a 2,5 GPM
Diámetro interior de evacuación	38 mm (1,5 in) o 25 mm (1 in) mínimo
Circuito de evacuación horizontal máx.	30 m / 98 ft
Circuito de evacuación vertical máx.	3 m / 9,8 ft
Material de la taza	Cerámica vitrificada
Material del cuerpo de la bomba	Polipropileno reforzado con fibra de vidrio
Funciones principales	Descarga eléctrica, bomba trituradora, válvula hidráulica, válvula de retención integrada
Sistema de agua compatible	Agua dulce a presión o agua de mar con bomba separada
Seguridad	Riesgo de inundación: válvulas de cierre obligatorias, bucles de ventilación para evitar el reflujo
Instalación	En el suelo o en la pared, con plantillas de montaje incluidas
Servicio postventa	Contacto Dometic: 1-800-321-9886 (EE. UU./Canadá) o internacional 330-496-3211

Preguntas frecuentes - MF-8100 - INSTALLATION DOMETIC

¿Cuál es la alimentación eléctrica requerida para el inodoro MF-8100?

El aparato funciona con 12 V CC (disyuntor 20 A) o 24 V CC (disyuntor 15 A). Use cables de cobre trenzado de calibre 12 o superior, según las recomendaciones ABYC.

¿Puedo usar agua de mar para la descarga?

Sí, pero se requiere una bomba de agua no tratada separada. La bomba es controlada por el interruptor de descarga. Evite las bombas automáticas «a demanda» para prevenir riesgos de inundación. Instale un bucle de ventilación antisifón.

¿Cómo evitar el riesgo de inundación durante la instalación?

Instale válvulas de cierre en todas las tuberías conectadas a las conexiones del casco. Use abrazaderas de acero inoxidable de doble correa. Si el inodoro puede quedar por debajo de la línea de agua, instale un bucle de ventilación para evitar el reflujo. Verifique regularmente las conexiones.

¿Cuáles son los diámetros de tubería recomendados para la evacuación?

El diámetro interior mínimo es de 38 mm (1,5 pulg.) o 25 mm (1 pulg.). El circuito horizontal no debe exceder 30 m y el vertical 3 m.

¿Puedo instalar el inodoro contra una pared?

Sí, use la plantilla de montaje en el suelo para ubicar los centros. Perfore agujeros en la pared para el paso de cables y tuberías, luego siga los pasos de instalación en el suelo a partir del paso 10 de la sección 5.3.

¿Cómo conectar el panel de control de descarga?

Corte la alimentación. Conecte el disyuntor al panel mural con cable de cobre trenzado. Luego conecte el panel al inodoro a través de los cables correspondientes (vea diagramas páginas 21-22). Use conectores engarzados, no bornes de conexión.

¿Qué hacer si el inodoro gotea después de la instalación?

Verifique el apriete de todas las conexiones (agua y evacuación). Active la alimentación de agua y eléctrica, luego pruebe la descarga. Si las fugas persisten, vuelva a apretar las conexiones. Asegúrese de que las abrazaderas estén bien colocadas.

¿Qué accesorios son compatibles con la serie MF-8100?

Es compatible con los dispositivos de monitoreo de tanque Dometic DTM01C (tanque lleno) y DTM04 (4 niveles). Se requiere un relé de corte «tanque lleno» para estas opciones.

¿Cuál es la altura del asiento para el modelo estándar?

La altura del asiento (dimensión D) es de 432 mm (17 pulg.) para el modelo estándar. Para el modelo reducido, es de 349 mm (13,75 pulg.).

¿Dónde puedo encontrar piezas de repuesto?

Contacte al servicio postventa de Dometic al 1-800-321-9886 (Estados Unidos y Canadá) o al 330-496-3211 (internacional). Su distribuidor local también puede pedir piezas. Consulte el sitio www.dometic.com para más información.

MANUAL DE USUARIO MF-8100 - INSTALLATION DOMETIC

1 Notas relativas al uso de este manual. 34 2 Instrucciones generales de seguridad. 34-35 3 Componentes 36 4 Especificaciones 37 5 Instalación 38-41 6 Servicio de atención al cliente. 42

1 Notas relativas al uso de este manual

¡Precaución!

Indicación de seguridad: si no respeta esta indicación, se pueden producir daños materiales y perjudicar el funcionamiento del dispositivo.

fig. 1 A, pág. 2 : se refiere a un elemento de un dibujo. En este ejemplo, elemento 1 en la figura 2 de la pág. 2.

Nota

Información suplementaria relativa al manejo del dispositivo.

2 Instrucciones generales de seguridad

El fabricante no se hará responsable de las reclamaciones por daños resultantes de algo. Uno de los siguientes casos:

Montaje o conexión incorrectos - Daños producidos por influencias mecánicas - Modificaciones efectuadas sin la autorización expresa por escrito del fabricante - Uso para fines distintos de los descritos en el manual de funcionamiento

2.1 Advertencias relativas a las aplicaciones marinas

Antes de proceder a la instalación, el mantenimiento o el funcionamiento de este producto en una embarcación se deben leer y comprender las siguientes instrucciones. Si se modifica este producto, se pueden producir daños materiales.

Dometic recomienda que sea un técnico o un electricista marino calificado quien instale o realice el mantenimiento de este producto. Una instalación incorrecta puede provocar daños en el producto, lesiones personales o incluso la muerte. DOMETIC NO ACEPTARÁ NINGÚN TIPO DE RESPONSABILIDAD POR DAÑOS MATERIALES, LESIONES PERSONALES O MUERTE RESULTANTES DE UNA INSTALACIÓN, MANTENIMIENTO O FUNCIONAMIENTO INCORRECTOS DE ESTE PRODUCTO.

¡Precaución! Peligro de inundación

Si el inodoro está conectado a ALGÚN racor pasacascos, DEBERÁN instalarse correctamente válvulas de toma de agua de mar en todas las tuberías conectadas a los racores pasacascos. Las válvulas de toma de agua de mar DEBEN ser fácilmente accesibles para todos los usuarios del inodoro o se DEBEN instalar válvulas secundarias en las mangueras de forma que sean fácilmente accesibles. Todas las válvulas DEBEN ser de paso total y resistentes al agua de mar. No se recomiendan válvulas de compuerta con cierre roscado. El incumplimiento de lo anterior puede causar inundaciones que provoquen daños materiales e incluso la muerte.

¡Precaución! Peligro de inundación

Si el inodoro está conectado a ALGÚN racor pasacascos, TODAS las mangueras flexibles deben ser resistentes al agua de mar, adecuadas para sanitarios y estar aseguradas a CADA racor (como los de las válvulas de toma de agua de mar, dato de ventilación o inodoro) con dos abrazaderas de manguera con tornillo sinfín de acero inoxidable. Se debe revisar con frecuencia si las conexiones están en perfecto estado. El incumplimiento de lo anterior puede causar inundaciones que provoquen daños materiales e incluso la muerte.

¡Precaución! Peligro de inundación

Si el borde del inodoro está en ALGÚN momento por debajo de la línea del agua (en condiciones de escora, energía o estima) y está conectado a ALGUNO de los racores pasacascos, se deberán instalar codos de ventilación debidamente posicionados en el sistema de tuberías de entrada* o descarga para evitar que el agua de mar vuelva a la embarcación. El incumplimiento de lo anterior puede causar inundaciones que provoquen daños materiales e incluso la muerte.

• Si está conectado a agua bruta

¡Precaución! Peligro de inundación

Si en ALGÚN momento el inodoro utiliza agua bruta para la cisterna, NO SE DEBERÁ instalar una bomba de agua bruta controlada por un interruptor que la active automáticamente cuando sea necesario. Si la válvula de agua de a bordo o alguna conexión de fontanería presentan una fuga, la bomba automática podría ponerse en funcionamiento e inundar la embarcación. El incumplimiento de lo anterior podrá provocar daños materiales e incluso la muerte.

¡Precaución! Peligro de inundación

Antes de proceder a cualquier trabajo en este producto, asegúrese de que la unidad esté desconectada de la alimentación eléctrica y de que las válvulas de toma de agua de mar estén en la posición CERRADO u OFF. El incumplimiento de lo anterior puede causar inundaciones que provoquen daños materiales e incluso la muerte.

¡Precaución! Peligro de electrocución o incendio

Utilice siempre el fusible, disyuntor y calibre de cable recomendados. El incumplimiento de lo anterior puede causar un incendio que provoque daños materiales e incluso la muerte.

¡Precaución!

Si se llena excesivamente el depósito de retención se puede dañar gravemente el sistema sanitario, que se podría romper dejando salir su contenido a la sentina. Para evitar esta posibilidad, Dometic recomienda utilizar el relé de desconexión para depósito lleno en el módulo de control electrónico del inodoro. La señal de "lleno" procedente del depósito de retención puede ser generada por un sistema opcional de control del depósito Dometic DTM01C o por un sistema de cuatro niveles de control del depósito DTM04.

3 Componentes

(fig. 1, pág. 2)

Ref. Descripción

A Inodoro triturador B Pulsador de la cisterna Dometic C Cable de entrada de alimentación D Cables de salida (2) hacia el inodoro E Cables de entrada (2) desde el pulsador de la cisterna F Cables de salida (2) hacia la conexión a tierra G Juego de fijación al suelo H Plantilla para montaje en el suelo I Plantilla para marcar en la pared la ubicación del pulsador de la cisterna J Adaptador de la válvula de agua K Codo de descarga

(fig. 2, pág. 2)

Ref. Descripción

1 Válvula antisifón 2 Válvula de control 3 Salida del tubo de descarga 4 Racor del adaptador de descarga 5 Racor de la manguera de descarga 6 Bomba trituradora 7 Válvula de agua 8 Tubería de agua con racor NPT de 0,5 pulgadas

Para más información, consulte la lista completa de piezas (entregada por separado).

4 Especificaciones

4.1 Materiales

Inodoro: cerámica vítrea

Cuerpo de la bomba trituradora: polipropileno reforzado con fibra de vidrio

Panel de mando de la cisterna Dometic: aluminio con recubrimiento en polvo

4.2 Requisitos mínimos del sistema

Sistema electrico	Disyuntor	20 amperios/12 V CC; 15 amperios/24 V CC
	Cableado	12 ga. (hasta a 6,1 m/20 pies del disyuntor)
Alimentación de agua	Racor	Tubería de agua flexible de 13 mm de diám. int.
	Tasa de caudal	9,5 lpm/2,5 gpm minimo
Descarga	Diámetro interior	38 mm/1,5 pulgadas o 25 mm/1 pulgada miniimo
	En horizontal	30 m/98 pies máximo
	En vertical	3 m/9,8 pies maxiimo

Queda reservado el derecho a modificar los datos sin previo aviso.

4.3 Dimensiones (fig. 3, pág. 2)

Modelos de alta estándar

Ref. Dimension

A 467 mm / 18,375 pulgadas B 375 mm / 14,75 pulgadas C 467 mm / 18,375 pulgadas D Altura del asiento: 432 mm / 17 pulgadas E 378 mm / 14,875 pulgadas F Tapa del asiento abierta: 813 mm / 32 pulgadas

Panel de mando de la cisterna Dometic

(fig. 4, pág. 2)

Ref. Dimension

A 83 mm / 3,25 pulgadas

B 83 mm / 3,25 pulgadas

Modelos con/perfil bajo

Ref. Dimension

A 381 mm / 15 pulgadas B 375 mm / 14,75 pulgadas C 467 mm / 18,375 pulgadas D Altura del asiento: 349 mm / 13,75 pulgadas E 356 mm / 14 pulgadas F Tapa del asiento abierta 711 mm / 28 pulgadas

5 Instalación

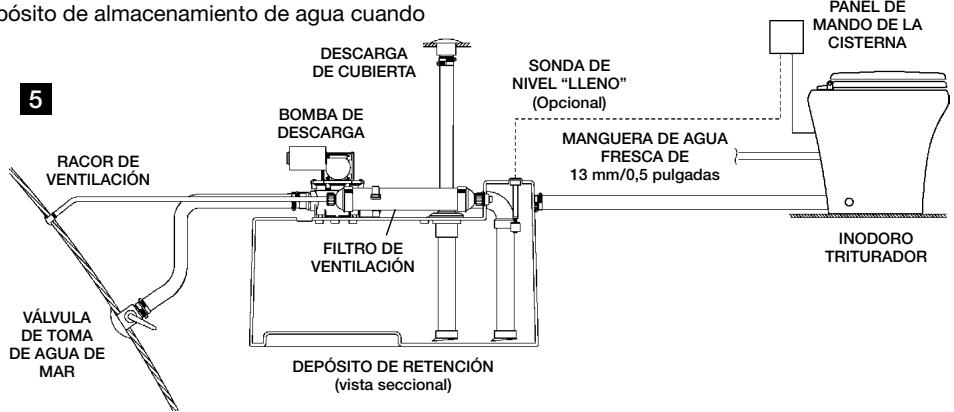

5.1 Sistema de agua fresca

Los inodoros trituradores Dometic pueden funcionar con un sistema de agua fresca de a bordo bajo presión con una tasa mínima de caudal de 9,5 lpm en el inodoro. Los sistemas de a bordo que necesitan agua limpia incluyen una bomba de agua que toma agua automáticamente de un depósito de almacenamiento de agua cuando

alguna válvula del sistema de tuberías está abierta. Los inodoros Dometic de la serie 8100 están provistos de una válvula de agua que funciona eléctricamente y de una válvula de control en línea que evita que se contamine el agua potable de a bordo.

Nota

Utilice solo agua fría. Incluya una válvula de desconexión en la tubería de agua para el mantenimiento.

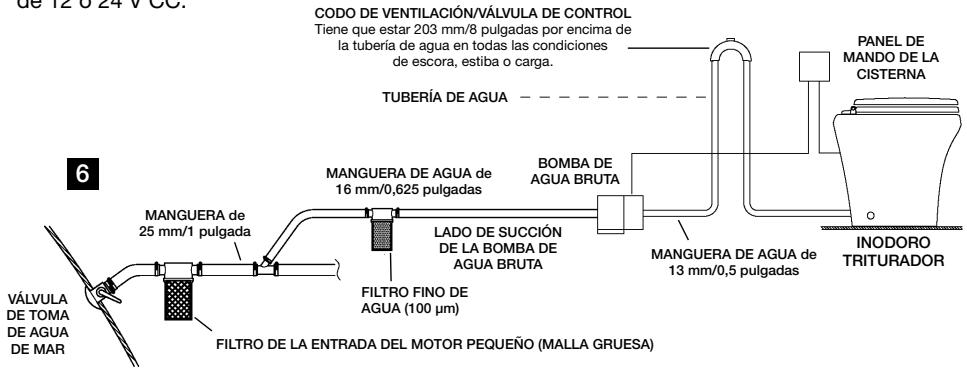

5.2 Sistema de agua bruta

Las cisternas de los inodoros trituradores Dometic pueden usar agua de mar, pero para ello necesitan una bomba extra. La bomba está controlada por el pulsador de la cisterna. Si la bomba de agua bruta consume más de 18 amperios de corriente, se debe instalar un relé electrolítico de 12 o 24 V CC.

Notas

Utilice solo agua fría. Monte una válvula de desconexión en la línea de agua a efectos de mantenimiento. Utilice filtros primarios y secundarios de agua bruta. La bomba de agua bruta NO SE DEBE activar automáticamente en función de la necesidad. La bomba está controlada por el pulsador de la cisterna. Instale el tubo de ventilación tal y como se indica. Se tiene que equipar con la válvula de control integrada que permita la entrada de aire en la tubería para evitar que se produzca el efecto sifón.

¡Precaución! Peligro de inundación

Si en ALGÚN momento el inodoro utiliza agua bruta para la cisterna, NO SE DEBERÁ instalar una bomba de agua bruta controlada por un interruptor que la active automáticamente cuando sea necesario. Si la válvula de agua de a bordo o alguna tubería de fontanería presentan una fuga, la bomba automática podrá ponerse en funcionamiento e inundar la embarcación. Si no se tiene en cuenta esta advertencia, se podrían producir daños materiales e incluso la muerte.

5.3 Sistema de inodoro con conexiones al suelo

1. Coloque la plantilla de montaje en el suelo en el lugar que haya escogido para la ubicación (fig. 7, pág. 8). Para garantizar la máxima comodidad, asegúrese de que las paredes o cualquier dispositivo interno queden por lo menos a 279 mm de la línea central de la plantilla.
2. Marque el centro de todos los agujeros y las esquinas de los soportes en escuadra de la plantilla.
3. Retire la plantilla del suelo. Perfore todos los agujeros de acceso y sujeción como se indica en la plantilla. NO perfore las esquinas de los soportes en escuadra.
4. Con los tornillos largos de cabeza hexagonal del juego de fijación del inodoro al suelo, fije los soportes en escuadra para el suelo con una llave de tubo de 10 mm utilizando las marcas en las esquinas como guía (fig. 8, pág. 8).

Nota

No apriete del todo los tornillos de cabeza hexagonal en el suelo, sino deje que los soportes se puedan deslizar ligeramente. Los soportes se apretarán cuando se fije el inodoro a ellos.

1. Planifique la ubicación del panel de mando de la cisterna de tal modo que las conexiones eléctricas y los cables no puedan mojarse.
2. Utilice la plantilla del mando para marcar en la pared la ubicación del inodoro MasterFlush de la serie 8100 para señalizar la ubicación de los agujeros de fijación y de acceso para el panel de mando en la pared. Perfore un agujero de 70 mm de diámetro (fig. 9, pág. 8).
3. Con la alimentación eléctrica desconectada, tienda el cable de cobre trenzado de calibre 14 o superior (según las recomendaciones ABYC) desde el disyuntor o el fusible al pulsador en la pared y desde este último al inodoro. Conecte los cables con conexiones crimp a sus tomas adecuadas adjuntas en la parte posterior del panel de mando en la pared. (Para obtener todas las opciones de cableado, consulte los esquemas de conexiones, pág. 21-22).
4. Fije el panel de mando a la pared (fig. 9, pág. 8). Tienda el cable del panel de mando en la pared al inodoro a través del agujero de acceso en el suelo. Tienda el cable de conexión a tierra al inodoro. (Disponga de cableado extra en el inodoro para retirarlo fácilmente de los soportes de montaje antes de repararlo o llevar a cabo su mantenimiento). Establezca las conexiones de cable finales.
5. Tienda las tuberías de alimentación y descarga de agua del inodoro conforme lo requiera el sistema (apartado 4.2). Disponga de una alimentación de agua y de longitudes de manguera de descarga extras para garantizar una conexión fácil al inodoro (fig. 13, pág. 9).
6. Conecte el adaptador de la válvula de agua a la tubería de agua flexible con abrazaderas de manguera (fig. 10, pág. 9).
7. Conecte de forma segura el adaptador de la válvula de agua al racor de la válvula de agua (fig. 11, pág. 9).
8. Afloje la abrazadera de cinta de la salida del tubo de descarga y retire el racor del adaptador/de la manguera de descarga (fig. 12, pág. 9).
9. Lubrique el racor de descarga y el interior del final de la manguera de descarga con detergente lavavajillas. Deslice el racor de descarga sobre la manguera de descarga y fíjelo con dos abrazaderas de manguera. Asegúrese de posicionar los tornillos de las abrazaderas de la manguera a una distancia de 180° entre sí (fig. 13, pág. 9). Sitúe el inodoro cerca de los agujeros de acceso.
10. Conecte los cables del panel de mando de la cisterna a los cables del inodoro (fig. 14, pág. 9) según el esquema de conexiones apropiado (pág. 21-22). Conecte los cables de puesta a tierra desde el inodoro según lo indicado.
11. Coloque el inodoro sobre los soportes del suelo e inclínelo hacia arriba desde la parte de atrás. Empuje el racor de descarga y la manguera hasta la calidad del dato de descarga y apriete la abrazadera (fig. 14, pág. 9).
12. Deposite el inodoro de tal forma que los soportes en escuadra para el suelo se vean por los agujeros de fijación (fig. 15, pág. 9).
13. Abra la alimentación de agua y la alimentación eléctrica al inodoro, y controle si hay fugas. Presione el pulsador "Cisterna" (fig. 4 1, pág. 2). Si se producen fugas, apriete la conexión.
14. Inserte los adaptadores de plástico del juego de soportes en escuadra para el suelo en los agujeros de fijación. Fije el inodoro a los soportes con los tornillos cortos incluidos en el juego.
15. Cubra los tornillos de los soportes para el suelo con tapones de plástico (fig. 16, pág. 9).

5.4 Sistema de inodoro con conexiones a la pared

1. Para tender las conexiones de cableado y de tuberías a la pared, utilice la plantilla del suelo para localizar la línea central vertical de cada agujero.
2. Afloje la abrazadera de cinta de la salida del dato de descarga y retire el racor de la manguera de descarga (fig. 2 5, p. 2) del racor del adaptador del descarga (fig. 2 4, p. 2).
3. Fije el dato de descarga (fig. 1 K, p. 2) al racor del adaptador del descarga.
4. Coloque el inodoro en la posición apropiada y marque las líneas centrales horizontales (fig. 17, p. 10).
5. Perfore agujeros del tiempo indicado en la plantilla.
6. Tienda el cableado y las tuberías a la pared de los agujeros y siga las instrucciones de instalación del inodoro comenzando en el apartado 5.3, paso 10.

5.5 Sistema de inodoro con relé de desconexión para "depósito lleno" y sistemas de control del depósito

Los inodoros trituradores Dometic funcionan con el control del depósito DTM01C de Dometic y con los sistemas de control del depósito DTM04 de cuatro niveles (disponibles por separado). En estas instalaciones, el inodoro de la serie 8100 recibe suministro eléctrico a través del relé de desconexión para "depósito lleno" (ver esquemas de conexiones, página 21-22).

1. Tienda los cables de alimentación de entrada desde el relé de desconexión para "depósito lleno" (instalado anteriormente según las instrucciones del sistema de control del depósito) hasta el panel de mando de la cisterna de la serie 8100.
2. Siga las instrucciones para la instalación del inodoro a partir del apartado 5.3, paso 10.

5.6 Esquemas del cableado

Fig. 21, página 21

Sistema de inodoro de la serie 8100 con relé de desconexión y control para "depósito lleno"

Fig. 23, página 22

Sistema de inodoro de la serie 8100 con sistemas de control del depósito de retención DTM04 varios niveles

Descripción
A	Fusible o disyuntor
	12 V CC: 20 amp
	24 V CC: 15 amp
B	(+) V CC entrada
C	Panel de mando de la cisterna
D	Cisterna
E	Añadir agua/bajoconsumo
F	Inodoro
G	Motor
H	Válvula de agua
I	Rojo
J	Naranja
K	Verde
L	Negro
M	Blanco
N	Relé de desconexión para "deposito lleno"(minimo 30 amp)
O	Tamaño del disyuntor o fusible según los requisitos delfabricant de la bomba
P	Relé-Requerido para la bomba optional de agua bruta.Garantizar que el valor de la corriente del relé cumpla con los requisitos de la bomba de agua bruta

Descripción
Q	Bomba de agua bruta
R	Flotador del depósito "lleno"
S	DTM01C c control del nivel del depósito TenkWatch
T	LED
U	Azul - 24 V CC entrada
V	Rojo - 12 V CC entrada
W	Panel DTM04 con relé de desconexión
X	Depósito de retencion de descarga
Y	Fusible o disyuntor de 1 amp
Z	V CC masa
AA	12 V CC entrada
BB	24 V CC entrada
CC	NOTAS: Las lines gruesas representan el cable de cobre trenzado; el tamanfo se debe determinar en función de las recomendaciones ABYC. Para el resto del cableado se pueda usar un cable de cobre trenzado de calibre 18.

Precaución: peligro de electrocución o incendio

Utilice siempre el fusible, disyuntor y calibre de cable recomendados. El incumplimiento de lo anterior podrá provocar daños materiales e incluso la muerte.

Nota

Cada inodoro debe tener su propio disyuntor o fusible de retardo medio.

Todos los factores de instalación deben cumplir los estándares eléctricos ABYC/ISO.

Utilice siempre conexiones crimp. No utilice tuercas de cable (se corroen).

6 Servicio de Atención al Cliente

Hay una sólida red mundial de mantenimiento y servicios para asistirle en lo referente a su sistema sanitario. Para informarse sobre el Centro de Servicio Autorizado más cercano, llame por teléfono al número indicado más abajo entre las 8:00 h y las 17:00 h (hora del Este) de lunes a viernes.

También puede ponerse en contacto con el proveedor de piezas más cercano, directamente o a través de su distribuidor local, para obtener rápidamente las piezas de repuesto que necesite. Tienen un inventario completo de la gama de productos de Dometic.

Teléfono: 1800-321-9886 EE. UU. y Canadá

330-496-3211 Internacional

Fax: [phone] EE. UU. y Canadá

330-496-3220 Internacional

Sitio web: http://www.Dometic.com
