Produkttyp	Marine-Zerkleinerungstoilette mit elektrischer Spülung
Marke	DOMETIC
Modell	MF-8100 (MasterFlush 8100 Serie)
Standardhöhe (Sitz)	432 mm / 17 in
Niedrige Höhe (Sitz)	349 mm / 13,75 in
Breite (gesamt)	375 mm / 14,75 in
Standardtiefe (Deckel geschlossen)	813 mm / 32 in
Niedrige Tiefe (Deckel geschlossen)	711 mm / 28 in
Stromversorgung	12 V Gleichstrom oder 24 V Gleichstrom
Empfohlener Trennschalter	20 A (12 V) / 15 A (24 V)
Erforderlicher Mindestwasserdurchfluss	9,5 l/min bis 2,5 GPM
Innendurchmesser Abfluss	38 mm (1,5 in) oder 25 mm (1 in) mindestens
Maximaler horizontaler Abflussweg	30 m / 98 ft
Maximaler vertikaler Abflussweg	3 m / 9,8 ft
Material der Schüssel	Vitreous China
Material des Pumpengehäuses	Glasfaserverstärktes Polypropylen
Hauptfunktionen	Elektrische Spülung, Zerkleinerungspumpe, hydraulisches Ventil, integriertes Rückschlagventil
Kompatibles Wassersystem	Druckfrischwasser oder Meerwasser mit separater Pumpe
Sicherheit	Überschwemmungsrisiko: Absperrventile erforderlich, Entlüftungsschleifen zur Vermeidung von Rückfluss
Installation	Boden- oder Wandmontage, Montageschablonen im Lieferumfang
Kundendienst	Kontakt Dometic: 1-800-321-9886 (USA/Kanada) oder international 330-496-3211

Häufig gestellte Fragen - MF-8100 - INSTALLATION DOMETIC

Welche Stromversorgung wird für die Toilette MF-8100 benötigt?

Das Gerät arbeitet mit 12 V Gleichstrom (20 A Trennschalter) oder 24 V Gleichstrom (15 A Trennschalter). Verwenden Sie Kupferlitzenkabel der Stärke 12 oder größer gemäß ABYC-Empfehlungen.

Kann ich Meerwasser für die Spülung verwenden?

Ja, aber eine separate Rohwasserpumpe ist erforderlich. Die Pumpe wird über den Spülschalter gesteuert. Vermeiden Sie automatische "Bedarfs"-Pumpen, um Überschwemmungsrisiken zu verhindern. Installieren Sie eine Entlüftungsschleife gegen Siphonwirkung.

Wie vermeide ich Überschwemmungsrisiken bei der Installation?

Installieren Sie Absperrventile an allen Schläuchen, die an Rumpfdurchführungen angeschlossen sind. Verwenden Sie Doppelschlauchschellen aus Edelstahl. Wenn die Toilette unterhalb der Wasserlinie liegen kann, installieren Sie eine Entlüftungsschleife, um Rückfluss zu verhindern. Überprüfen Sie regelmäßig die Verbindungen.

Welche Rohrdurchmesser werden für den Abfluss empfohlen?

Der Mindest-Innendurchmesser beträgt 38 mm (1,5 in.) oder 25 mm (1 in.). Der horizontale Abflussweg darf 30 m und der vertikale 3 m nicht überschreiten.

Kann ich die Toilette an einer Wand installieren?

Ja, verwenden Sie die Bodenmontageschablone, um die Mittelpunkte zu markieren. Bohren Sie Löcher in die Wand für Kabel und Rohre, befolgen Sie dann die Schritte zur Bodenmontage ab Schritt 10 von Abschnitt 5.3.

Wie schließe ich das Spülungsbedienfeld an?

Schalten Sie die Stromversorgung aus. Verbinden Sie den Trennschalter mit dem Wandpanel mit Kupferlitzenkabel. Dann verbinden Sie das Panel mit der Toilette über die entsprechenden Kabel (siehe Schaltpläne Seiten 21-22). Verwenden Sie gecrimpte Verbinder, keine Lüsterklemmen.

Was tun, wenn die Toilette nach der Installation undicht ist?

Überprüfen Sie die Festigkeit aller Anschlüsse (Wasser und Abfluss). Schalten Sie Wasser- und Stromversorgung ein, testen Sie die Spülung. Wenn Undichtigkeiten bestehen, ziehen Sie die Anschlüsse nach. Stellen Sie sicher, dass die Schlauchschellen richtig sitzen.

Welches Zubehör ist mit der MF-8100 Serie kompatibel?

Sie ist kompatibel mit den Tanküberwachungsgeräten Dometic DTM01C (Tank voll) und DTM04 (4 Stufen). Für diese Optionen ist ein Abschaltrelais "Tank voll" erforderlich.

Wie hoch ist der Sitz für das Standardmodell?

Die Sitzhöhe (Maß D) beträgt 432 mm (17 in.) für das Standardmodell. Für das niedrige Modell beträgt sie 349 mm (13,75 in.).

Wo finde ich Ersatzteile?

Kontaktieren Sie den Dometic-Kundendienst unter 1-800-321-9886 (USA und Kanada) oder 330-496-3211 (international). Ihr örtlicher Händler kann auch Teile bestellen. Besuchen Sie www.dometic.com für weitere Informationen.

BEDIENUNGSANLEITUNG MF-8100 - INSTALLATION DOMETIC

Elektrische Toilette

Installation. 14

WC dilacérateur

Installation 25

Inodoro triturador

Instalacion 34

1 Hinweise zur Benutzung der Einbauanleitung 14 2 Grundlegende Sicherheitshinweise 14-15 3 Komponenten 16 4 Spezifikationen 17 5 Installation 18-23 6 Kundendienst 24

1 Hinweise zur Benutzung der Einbauanleitung

Achtung!

Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden führen und die Funktion des Gerätes beeinträchtigen.

Hinweis

Ergänzende Informationen zur Bedienung des Gerätes.

Abb. 1 A, Seite 2: Bezeichnet ein Element in einer Illustration. In diesem Beispiel Element A in Abbildung 1 auf Seite 2.

2 Grundlegende Sicherheitshinweise

Der Hersteller übernimmt keine Haftung für Schäden aufgrund von

Montage- oder Anschlussfehlern - Schäden am Gerät durch mechanische Einwirkung - Modifikationen am Gerät ohne ausdrückliche Genehmigung des Herstellers - Verwendung für andere als die in der Anleitung beschriebenen Zwecke

2.1 Warnungen - Einsatz auf Booten

Vor der Installation, Wartung und dem Einsatz auf einem Boot müssen die folgenden Anweisungen gelesen und verstanden werden. Werden Änderungen an diesem Produkt vorgenommen, kann dies zu Sachschäden führen.

Dometic empfiehlt, die Installation und Wartung dieses Produkts von einem qualifizierten Schiffstechniker oder Elektriker vornehmen zu lassen. Eine unsachgemäße Installation kann zu Sachschäden, Verletzungen oder zum Tod führen. DOMETIC ÜBERNIMMT KEINERLEI VERANTWORTUNG ODER HAFTUNG FÜR SACHSCHÄDEN SOWIE VERLETZUNGEN ODER DEN TOD VON PERSONEN INFOLGE EINER UNSACHGEMÄSSEN INSTALLATION, WARTUNG ODER NUTZUNG DIESES PRODUKTS.

Achtung! Überflutungsgefahr

Wenn das WC über Borddurchlässe angeschlossen ist, müssen in alle Rohrleitungen, die mit Borddurchlässen verbunden sind, Seeventile eingebaut werden. Die Seeventile MÜSSEN für alle Benutzer des WCs leicht zugänglich sein, oder es müssen leicht zugängliche Zweitventile mit entsprechenden Verbindungsschläuchen installiert werden. Bei allen Ventilen muss es sich um seewasserfeste Ventile mit voller Bohrung handeln. Schieberventile mit Schraubverschluss werden nicht empfohlen. Andernfalls kann es zu Überflutungen kommen, wobei die Gefahr von Unfällen mit Todesfolge oder Sachschäden besteht.

Achtung! Überflutungsgefahr

Wenn das WC über IRGENDWELCHE Borddurchlässe angeschlossen ist, müssen ALLE Schläuche seefest und für Sanitäranlagen geeignet sein und an ALLEN Anschlüssen (z. B. am Seeventil, am Entlüftungsbogen oder am WC) mit zwei Edelstahlschellen mit Schneckengewinde befestigt werden. Die Verbindungen MÜSSEN regelmäßig auf ihre Unversehrtheit überprüft werden. Andernfalls kann es zu Überflutungen kommen, wobei die Gefahr von Unfällen mit Todesfolge oder Sachschäden besteht.

Achtung! Überflutungsgefahr

Wenn sich der Rand des WCs JEMALS unterhalb der Wasserlinie befindet (bei Krängung, Beladung oder Trimmen) und über IRGENDWELCHE Borddurchlässe angeschlossen ist, MÜSSEN in die Einlass*- oder Auslassleitung ordnungsgemäß angebrachte Entlüftungsbogen installiert werden, um einen Rückfluss des Seewassers in das Boot zu verhindern. Andernfalls kann es zu Überflutungen kommen, wobei die Gefahr von Unfällen mit Todesfolge oder Sachschäden besteht.

• Wenn eine Verbindung zum Rohwasser besteht.

Achtung! Überflutungsgefahr

Wenn JEMALS Rohwasser zum Spülen des WCs verwendet wird, DARF KEINE Rohwasserpumpe installiert werden, die durch einen automatischen, bei Bedarf aktivierten Schalter gesteuert wird. Im Fall eines Lecks des an Bord befindlichen Wasserventils oder einer Leitungsverbindung würde die automatisch gesteuerte Pumpe starten und könnte das Boot überfluten. Andernfalls besteht die Gefahr von Unfällen mit Todesfolge oder Sachschäden.

Achtung! Überflutungsgefahr

Stellen Sie vor den Arbeiten an diesem Produkt sicher, dass die Stromversorgung des WCs abgeschaltet ist und die Seeventile in der Stellung GESCHLOSSEN bzw. AUS stehen. Andernfalls kann es zu Überflutungen kommen, wobei die Gefahr von Unfällen mit Todesfolge oder Sachschäden besteht.

Achtung! Kurzschluss- und Brandgefahr

Verwenden Sie immer eine Sicherung, einen Schutzschalter und Leitungen der vorgeschriebenen Größe. Andernfalls besteht die Gefahr von Unfällen mit Todesfolge oder Sachschäden.

Achtung!

Das Überfüllen des Schmutzwassertanks kann gravierende Schäden an der Sanitäranlage nach sich ziehen, wie z. B. einen Bruch des Tanks, wodurch dessen Inhalt in die Bilge fließen kann. Um dies zu vermeiden, empfehlen wir, das Abschaltrelais für „Tank voll“ im elektronischen Steuermodul des WCs zu nutzen. Das „Voll“-Signal vom Schmutzwassertank kann von einer als Zubehör erhältlichen Dometic DTM01C Tanküberwachung oder einer vierstufigen Tanküberwachung DTM04 erzeugt werden.

(Abb. 1, Seite 2)

3 Komponenten

Bezeichnung	Beschreibung
A	Elektrische Toilette
B	Dometic-Splültaste
C	Elektrische Eingangsleitung
D	Ausgangsleitungen (2) zum WC
E	Eingangsleitungen (2) von der Spültaste
F	Ausgangsleitungen (2) zum Masseanschluss
G	Montagesatz für die Fußbodenbefestigung
H	Schablone für die Fußbodenbefestigung
I	Schablone für die Wandbefestigung der Spültaste
J	Adapter für das Wasserventil
K	Abflusskniestück

(Abb. 2, Seite 2)

Bezeichnung	Beschreibung
1	Anti-Siphon-Ventil
2	Rücklaufventil
3	Auslass des Abflussbogens
4	Anschluss des Abflussadapters
5	Anschluss des Abflussschlauchs
6	Mazerierpumpe
7	Wasserventil
8	Wasserleitung - 0,5 Zoll NPT-Anschluss
Weitere Informationen finden Sie in der vollständigen Stückliste (gesondert verpackt).

4 Spezifikationen

4.1 Materialien

WC: Glaskeramik

Gehäuse der Zerhackerpumpe: glasfaserverstärktes Polypropylen

Dometic-Bedientafel: pulverbeschichtetes Aluminium

4.2 Mindest-Systemanforderungen

Elektrisch	Schutzschalter	20 A / 12 V GS; 15 A / 24 V GS
	Verdraughtung	Gr. 12 (bis zu 6,1 m / 20 Fuß vom Schutzschalter)
Wasserver-sorgung	Anschluss	Wasserschlauch 13 mm Innendurchm
	Durchflussrate	mind. 9,5 l/min (2,5 Gal./min)
Ablasslei-tung	Innendurchmesser	Mind. 38 mm (1,5 Zoll) oder 25 mm (1 Zoll)
	Horizontalverlauf	Max. 30 m / 98 Fuß
	Vertikalverlauf	Max. 3 m / 9,8 Fuß

Änderungen der technischen Daten vorbehalten.

4.3 Abmessungen (Abb. 3, Seite 2)

Ausführungen mit Standardhöhe

Ref.	Abmessungen
A	467 mm / 18,375 Zoll
B	375 mm / 14,75 Zoll
C	467 mm / 18,375 Zoll
D	432 mm / 17 Zoll – Sitzhöhe
E	378 mm / 14,875 Zoll
F	813 mm / 32 Zoll – bei geöffnetem Deckel

Dometic-Bedientafel

(Abb. 4, Seite 2)

Ref.	Abmessungen
A	83 mm / 3,25 Zoll
B	83 mm / 3,25 Zoll

Niedrige Ausführungen

Ref.	Abmessungen
A	381 mm / 15 Zoll
B	375 mm / 14,75 Zoll
C	467 mm / 18,375 Zoll
D	349 mm / 13,75 Zoll – Sitzhöhe
E	356 mm / 14 Zoll
F	711 mm / 28 Zoll – bei geöffnetem Deckel

5 Installation

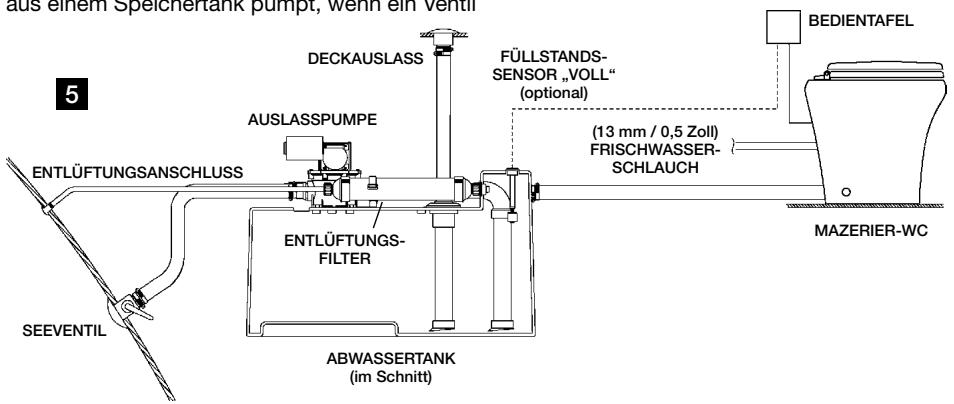

5.1 Frischwasseranlage

Die elektrischen Toiletten von Dometic können mit einer unter Druck stehenden Bordfrischwasseranlage mit einer Mindestdurchflussrate von 9,5 l/min an der Toilette arbeiten. Zu den bei Bedarf aktivierten Bordfrischwasseranlagen führt eine Wasserpumpe, die automatisch Wasser aus einem Speichertank pumpt, wenn ein Ventil

in der Anlage geöffnet wird. Die Dometic-WCs der Serie 8100 sind mit einem elektrisch betriebenen Wasserventil und einem Inline-Rücklaufventil ausgerüstet, um die Verunreinigung der Bordtrinkwasserversorgung zu vermeiden.

Hinweis

Verwenden Sie nur kaltes Wasser. Bauen Sie zu Wartungszwecken ein Absperrventil in die Wasserleitung ein.

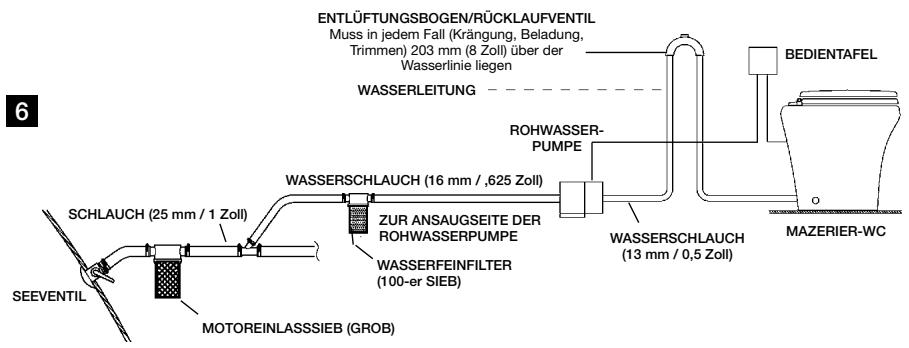

5.2 Rohwasseranlage

Die Dometic-Mazerier-WCs können mit Seewasser spülen, benötigen dazu aber eine separate Pumpe. Die Pumpe wird durch die Spültaste gesteuert. Wenn die Rohwasserpumpe einen Strom von mehr als 18 A verbraucht, muss ein Relais (12 oder 24 V GS) eingebaut werden.

Hinweise

Verwenden Sie nur kaltes Wasser. Bauen Sie zu Wartungszwecken ein Absperrventil in die Wasserleitung ein.

Verwenden Sie primäre und sekundäre Rohwasserfilter.

Die Rohwasserpumpe DARF NICHT automatisch bei Bedarf anlaufen. Die Pumpe wird vom die Spültaste gesteuert. Installieren Sie den Entlüftungsbogen wie gezeigt. Er muss mit einem integrierten Rücklaufventil versehen sein, das Luft in die Leitung lässt, um den Wasserrückfluss zu verhindern.

Achtung! Überflutungsgefahr

Wenn JEMALS Rohwasser zum Spülen des WCs verwendet wird, DARF KEINE Rohwasserpumpe installiert werden, die durch einen automatischen, bei Bedarf aktivierten Schalter gesteuert wird. Im Fall eines Lecks des an Bord befindlichen Wasserventils oder einer Leitungsverbindung würde die automatisch gesteuerte Pumpe starten und könnte das Boot überfluten. Wird diese Warnung nicht beachtet, besteht die Gefahr von Unfällen mit Todesfolge oder Sachschäden.

5.3 WC-Anlage mit durch den Fußboden geführten Verbindungen

1. Legen Sie die Schablone für die Fußbodenbefestigung auf die gewünschte Stelle (Abb. 7, Seite 8). Achten Sie darauf, dass Wände oder andere feste Einrichtungen mindestens 279 mm Abstand von der Mittellinie der Schablone haben, um ausreichend Platz zur Verfügung zu stellen.
2. Markieren Sie alle Bohrungen und die Ecken der Befestigungswinkel anhand der Schablone.
3. Nehmen Sie die Schablone vom Fußboden. Bohren Sie alle Zugangs- und Befestigungsöffnungen gemäß der Schablone. Bohren Sie NICHT die Ecken der Befestigungswinkel.
4. Befestigen Sie die Fußbodenwinkel mit den langen Sechskantschrauben aus dem Befestigungssatz mit einem 10-mm-Steckschlüssel (3/8 Zoll), mit den Eckmarkierungen als Anhaltspunkte (Abb. 8, Seite 8).

Hinweis

Ziehen Sie die Sechskantschrauben nur so weit fest, dass die Winkel noch etwas beweglich bleiben. Die Winkel werden durch das Anbringen des WCs vollständig befestigt.

1. Ordnen Sie die Bedientafel so an, dass die elektrischen Anschlüsse und Leitungen nicht nass werden können.
2. Markieren Sie die Befestigungen und Öffnungen für die Bedientafel des WCs MasterFlush der Serie 8100 mithilfe der Schablone. Bohren Sie eine Öffnung von 70 mm Durchmesser (Abb. 9, Seite 8).
3. Vergewissern Sie sich, dass der Strom abgeschaltet ist, und verlegen Sie eine Leitung aus Kupferlitze (mindestens Gr. 14) vom Schutzschalter bzw. von der Sicherung zur Bedientafel und von dort zum WC. Verbinden Sie die Leitungen mit den an der Rückseite der Bedientafel befindlichen Anschlüssen durch Quetschverbinder. (Vollständige Hinweise zur Verdrahtung finden Sie in den Schaltplänen, Seiten 21-22).
4. Befestigen Sie die Bedientafel an der Wand (Abb. 9, Seite 8).
5. Führen Sie das Kabel von der Bedientafel durch die Zugangsöffnung im Fußboden zum WC. Führen Sie die Masseverbindung zum WC. (Lassen Sie die Leitung etwas länger, um das WC zur Wartung oder Reparatur weniger von den Halterungen entfernen zu können.) Stellen Sie die abschließenden Verbindungen her.
6. Führen Sie die Wasserzuleitung und die Ableitung gemäß den Systemanforderungen zum WC (Abschnitt 4.2). Lassen Sie die Schläuche der Wasserzu- und -ableitung etwas länger, um den problemlosen Anschluss an das WC zu ermöglichen (Abb. 13, Seite 9).
7. Verbinden Sie den Wasserschlauch mithilfe einer Schlauchschelle mit dem Adapter des Wasserventils (Abb. 10, Seite 9).
8. Verbinden Sie den Adapter des Wasserventils sicher mit dem Wasserventilanschluss (Abb. 11, Seite 9).
9. Lösen Sie die Schelle am Auslass des Abflussbogens und entfernen Sie den Abflussadapter/ Schlauchanschluss (Abb. 12, Seite 9).
10. Tragen Sie etwas Geschirrspülmittel auf den Abflussanschluss und das Innere des Abflussschlauchs auf. Schieben Sie den Abflussanschluss in den Abflussschlauch ein und befestigen Sie diesen mit zwei Schellen. Achten Sie darauf, dass die Schellen in einem Winkel von 180° zueinander stehen (Abb. 13, Seite 9). Stellen Sie das WC in der Höhe der Zugangsöffnungen auf.
11. Verbinden Sie die Leitungen von der Bedientafel mit den WC-Leitungen (Abb. 14, Seite 9) anhand des entsprechenden Schaltplans (Seiten 21-22). Schließen Sie die Masseleitungen vom WC wie angegeben an.
12. Stellen Sie das WC über die Befestigungswinkel und halten Sie es fest. Schieben Sie den Abflussanschluss mit dem Schlauch in den Auslass des Abflussbogens und befestigen Sie die Schelle (Abb. 14, Seite 9).
13. Senken Sie das WC ab, sodass die Befestigungswinkel durch die entsprechenden Bohrungen reichen (Abb. 15, Seite 9).
14. Drehen Sie die Wasserzufuhr auf, schalten Sie die Stromversorgung zum WC ein, und überprüfen Sie die Anlage auf Dichtheit. Drücken Sie die Spültaste (Abb. 4, Seite 2). Sollten Lecks auftreten, ziehen Sie die entsprechende Verbindung nach.
15. Setzen Sie die Plastikadapter aus dem Fußboden-Befestigungssatz in die Befestigungsbohrungen ein. Befestigen Sie das WC mit den bereitgestellten kurzen Schrauben an den Winkeln.
16. Setzen Sie die Plastikabdeckungen auf die Schrauben auf (Abb. 16, Seite 9).

5.4 WC-Anlage mit durch die Wand geführten Verbindungen

1. Um die Kabel und Wasserleitungen durch die Wand zu führen, markieren Sie die vertikalen Mittellinien der Bohrungen anhand der Fußbodenschablone.
2. Lösen Sie die Schelle am Auslass des Abflussbogens und entfernen Sie den geraden Schlauchanschluss (Abb. 2 5, S. 2) vom Abflussadapteranschluss (Abb. 2 4, S. 2).
3. Bringen Sie das Abflusskniestück (Abb. 1 K, S. 2) am Abflussadapteranschluss an.
4. Stellen Sie das WC an den vorgesehenen Platz und markieren Sie die horizontalen Mittellinien (Abb. 17, S. 10).
5. Bohren Sie die Öffnungen gemäß der Schablone.
6. Führen Sie die Kabel und Wasserleitungen durch die Öffnungen und gehen Sie dann gemäß der Installationsanleitung im Abschnitt 5.3, Schritt 10 vor.

5.5 WC-System mit Abschaltrelais für vollen Tank und Tankfüllstandsüberwachung

Die elektrischen Toiletten von Dometic arbeiten mit den Dometic-Systemen DTM01C und DTM04 (vierstufige Ausführung) zur Tankfüllstandsüberwachung (als Zubehör erhältlich). In diesen Systemen erfolgt die Stromversorgung des WCs der Serie 8100 über das Abschaltrelais (siehe Schaltpläne, Seiten 21-22).

1. Legen Sie die Stromversorgungsleitungen vom Abschaltrelais (zuvor gemäß den Anweisungen zur Tankfüllstandsüberwachung installiert) zur Bedientafel des Systems 8100.
2. Gehen Sie gemäß der Installationsanleitung vor (beginnend mit Abschnitt 5.3, Schritt 10).

5.6 Schaltplan

21

23

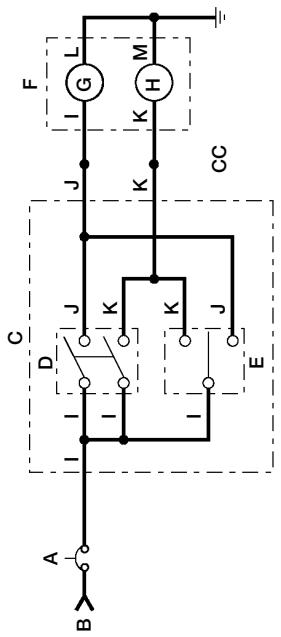

Abb. 21, Seite 21

WC Serie 8100, Grundausführung

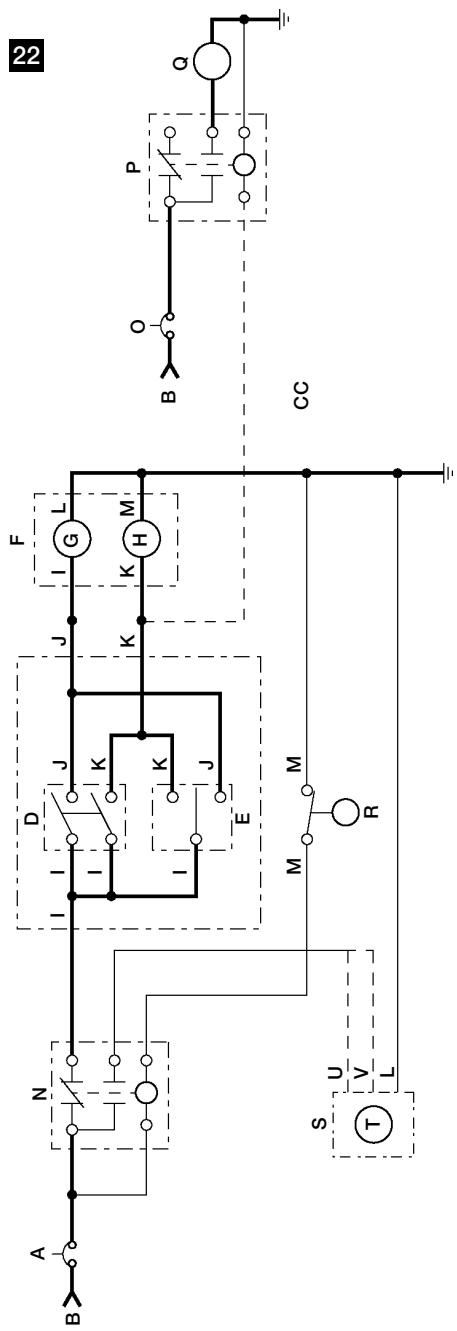

Abb. 22, Seite 21

WC-System der Serie 8100 mit Abschaltrelais und Tankfüllstandsüberwachung

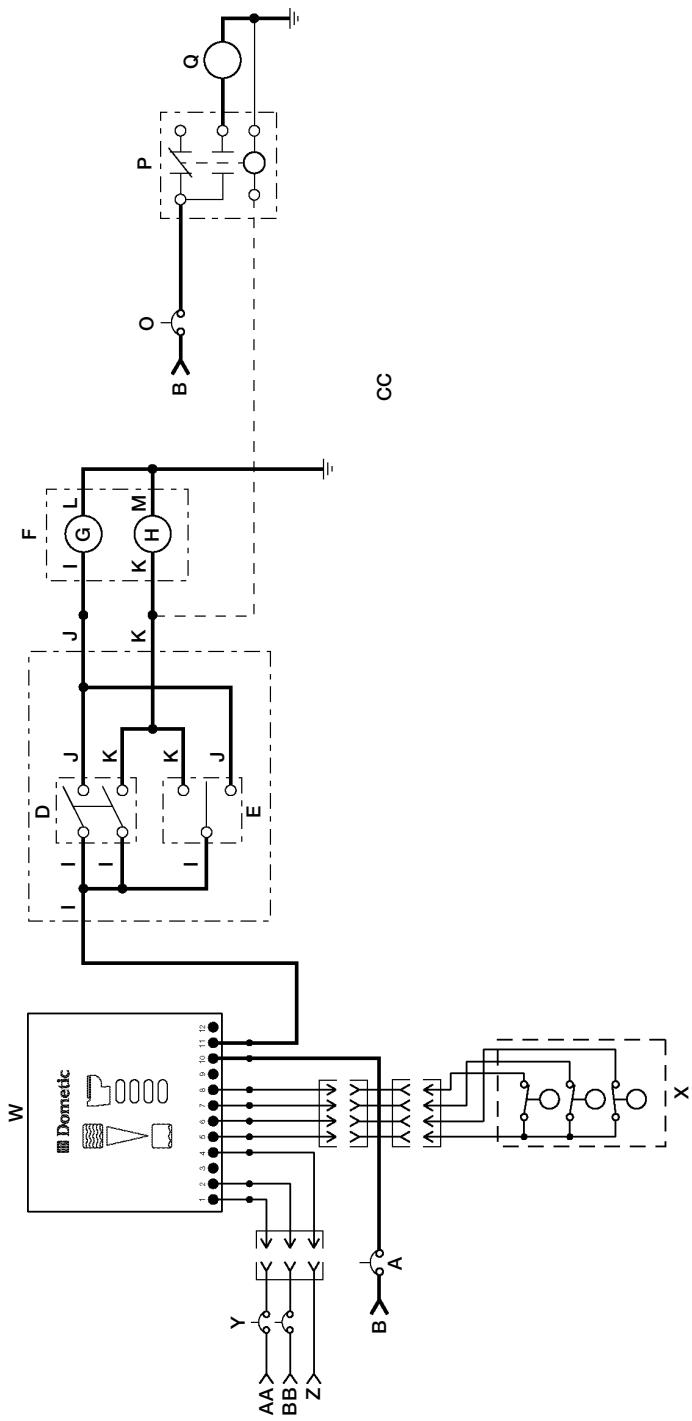

Abb. 23, Seite 22

WC-System der Serie 8100 mit mehrstufiger Tankfüllstandsüberwachung DTM04

Beschreibung
A	Sicherung oder Schutzschalter 12 V DC, 20 A 24 V DC, 15 A
B	(+) DC-Eingang
C	Bedientafel
D	Spülen
E	Wasser Hinzugeben/Lerren ohne Spülen
F	WC
G	Motor
H	Wasserventil
I	Rot
J	Orange
K	Grün
L	Schwarz
M	Weiß
N	Abschaltrelais (Tank Voll) (30-A Min.)
O	Schutzschalter oder Sicherung (Bemessung Gemäß den Anforderungen des Pumpernher-stellers)
P	Relais für optionale Rohwasserpumpe. Achten Sie Darauf, dass der Nennstrom des Relais den Anforderungen der Pumpe Entsricht

Beschreibung
Q	Rohwasserpumpe
R	Schwimmer für Tankfällstand
S	DTM01C oder Tankfällstandsüberwachung „TankWatch“
T	LED-Kontrollampe
U	Blau - Eingang 24 V DC
V	Rot - Eingang 12 V DC
W	DTM04-Tafel mit Abschaltrelais
X	Abwassertank
Y	Schutzschalter oder Sicherung, 1A
Z	Masse V DC
AA	Eingang 12 V DC
BB	Eingang 24 V DC
CC	Hinweise: Starke Linien bedeuten Kupferlitze - Querschnitt gemäß ABYC-Empfehlungen. Für alle anderen Leitungen reicht 18-er Kupferlitze aus.

Achtung - Kurzschluss- und Brandgefahr

Verwenden Sie immer eine Sicherung, einen Schutzschalter und Leitungen der vorgeschriebenen Höhe. Andernfalls besteht die Gefahr von Unfällen mit Todesfolge oder Sachschäden.

Hinweis

Für jede WC ist ein eigener Schutzschalter bzw. eine Sicherung vorzusehen. Die Installation muss in jeder Hinsicht den elektrotechnischen Normen nach ABYC/ISO entsprechen.

6 Kundendienst

Zur Unterstützung bei der Wartung und Pflege ihrer Sanitäranlage steht ein leistungsfähiges weltweites Servicenetz zur Verfügung. Die Anschrift der nächstgelegenen Vertragswerkstatt erhalten Sie unter den folgenden Nummern (Montag bis Freitag zwischen 8:00 und 17:00, Ostküstenzeit).

Sollten Sie Ersatzteile benötigen, können Sie sich auch an ihren Ersatzteilhändler wenden (oder dies von ihrem Händler erledigen lassen). Die Ersatzteilhändler führen sämtliche Teile für die Dometic-Produktlinie.

Telefon: [phone] U.S.A. und Kanada

330-496-3211 International

Fax: [phone] U.S.A. und Kanada

330-496-3220 International

Webseite: http://www.Dometic.com
