Producttype	Maceratortoilet met elektrische spoeling
Merk	DOMETIC
Model	MF-8100 (MasterFlush 8100-serie)
Standaard hoogte (zitting)	432 mm / 17 inch
Verlaagde hoogte (zitting)	349 mm / 13,75 inch
Breedte (totaal)	375 mm / 14,75 inch
Standaard diepte (deksel gesloten)	813 mm / 32 inch
Verlaagde diepte (deksel gesloten)	711 mm / 28 inch
Voeding	12 V gelijkstroom of 24 V gelijkstroom
Aanbevolen stroomonderbreker	20 A (12 V) / 15 A (24 V)
Vereiste minimale waterstroom	9,5 L/min bij 2,5 GPM
Binnendiameter afvoer	38 mm (1,5 inch) of 25 mm (1 inch) minimaal
Maximale horizontale afvoerleiding	30 m / 98 ft
Maximale verticale afvoerleiding	3 m / 9,8 ft
Materiaal van de toiletpot	Vitreus keramiek
Materiaal van de pomphuis	Met glasvezel versterkt polypropyleen
Belangrijkste functies	Elektrische spoeling, maceratorpomp, hydraulische klep, ingebouwde terugslagklep
Compatibel watersysteem	Zoetwater onder druk of zeewater met aparte pomp
Veiligheid	Overstromingsrisico: verplichte afsluiters, ontluchtingslussen om terugstroming te voorkomen
Installatie	Op de vloer of aan de muur, met meegeleverde montagemallen
Klantenservice	Contact Dometic: 1-800-321-9886 (VS/Canada) of internationaal 330-496-3211

Veelgestelde vragen - MF-8100 - INSTALLATION DOMETIC

Welke voeding is vereist voor het MF-8100 toilet?

Het apparaat werkt op 12 V gelijkstroom (stroomonderbreker 20 A) of 24 V gelijkstroom (stroomonderbreker 15 A). Gebruik getwiste koperen kabels van AWG 12 of dikker, volgens de ABYC-aanbevelingen.

Kan ik zeewater gebruiken voor de spoeling?

Ja, maar een apart ongezuiverd waterpomp is nodig. De pomp wordt bediend door de spoelschakelaar. Vermijd automatische 'vraaggestuurde' pompen om overstromingsrisico's te voorkomen. Installeer een anti-sifon ontluchtingslus.

Hoe het overstromingsrisico bij installatie voorkomen?

Installeer afsluitkranen op alle leidingen die op doorvoeren door de romp zijn aangesloten. Gebruik roestvrijstalen dubbele slangklemmen. Als het toilet zich onder de waterlijn kan bevinden, installeer dan een ontluchtingslus om terugstromen te voorkomen. Controleer regelmatig de aansluitingen.

Welke leidingdiameters worden aanbevolen voor de afvoer?

De minimale binnendiameter is 38 mm (1,5 inch) of 25 mm (1 inch). De horizontale leiding mag niet langer zijn dan 30 m en de verticale niet meer dan 3 m.

Kan ik het toilet tegen een muur installeren?

Ja, gebruik de vloermonteermal om de middenpunten te markeren. Boor gaten in de muur voor de doorvoer van kabels en leidingen, volg dan de installatiestappen voor vloermontage vanaf stap 10 van paragraaf 5.3.

Hoe het spoelbedieningspaneel aansluiten?

Schakel de voeding uit. Sluit de stroomonderbreker aan op het wandpaneel met getwiste koperdraad. Verbind vervolgens het paneel met het toilet via de bijbehorende kabels (zie schema's pagina 21-22). Gebruik gekrompen connectoren, geen draadmoeren.

Wat te doen als het toilet lekt na installatie?

Controleer de aandraaiing van alle aansluitingen (water en afvoer). Zet de water- en elektriciteitsvoorziening aan en test de spoeling. Als lekkage aanhoudt, draai de aansluitingen verder aan. Zorg dat de slangklemmen goed vastzitten.

Welke accessoires zijn compatibel met de MF-8100-serie?

Het is compatibel met Dometic tankbewakingsapparaten DTM01C (volle tank) en DTM04 (4 niveaus). Een 'volle tank' uitschakelrelais is vereist voor deze opties.

Wat is de zithoogte voor het standaard model?

De zithoogte (afmeting D) is 432 mm (17 inch) voor het standaard model. Voor het verlaagde model is dit 349 mm (13,75 inch).

Waar kan ik reserveonderdelen vinden?

Neem contact op met de klantendienst van Dometic op 1-800-321-9886 (Verenigde Staten en Canada) of 330-496-3211 (internationaal). Uw lokale dealer kan ook onderdelen bestellen. Bezoek www.dometic.com voor meer informatie.

GEBRUIKSAANWIJZING MF-8100 - INSTALLATION DOMETIC

Toilet met versnijdingspomp

Installatie 43

WC di macerazione

Installazione 52

Silppuripurpumppu-wc

Asennus. 61

Macerator-toalett

Installation 70

Findelingstoilet

Installation 79

Macerator-toalett

Montering. 88

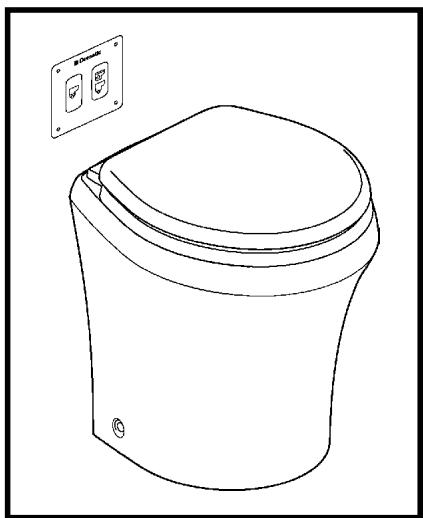

8100 Series MasterFlush™ Toilets

Table of contents

EN

1 Opmerkingen over het gebruik van de gebruiksaanwijzing 43 2 Algemene veiligheidsaanwijzingen 43-44 3 Componenten 45 4 Specificaties 46 5 Installatie 47-50 6 Klantenservice 51

1 Opmerkingen over het gebruik van de gebruiksaanwijzing

Waarschuwing!

Veiligheidsaanwijzing: Als deze aanwijzing niet in acht wordt genomen kan dit leiden tot materiële schade en een verminderde werking van het toestel.

Opmerking

Extra informatie over het bedienen van het toestel.

Afb. 2 A, pagina 2: Dit verwijst naar een element in een afbeelding. In dit voorbeeld, item A in afbeelding 2 op pagina 2.

2 Algemene veiligheidsaanwijzingen

De fabrikant is niet verantwoordelijk voor schade die wordt veroorzaakt door het volgende:

• verkeerde montage of aansluiting
• beschadiging van de unit door mechanische invloeden
• wijzigingen aan de unit zonder uitdrukkelijke schriftelijke toestemming van de fabrikant
• gebruik voor andere doeleinden dan beschreven in de bedieningshandleiding

2.1 Waarschuwingen - maritieme toepassingen

Voordat u dit product installeert, onderhoudt en/of gebruikt op een boot, moet u de volgende verklaringen hebben gelezen en begrepen. Wijzigingen aan het product kunnen leiden tot schade aan uw eigendommen.

Dometic adviseert dit product te laten installeren of onderhouden door een gekwalificeerde scheepsmonteur of elektromonteur. Een niet correcte installatie kan leiden tot beschadiging van de uitrusting, persoonlijk letsel of overlijden. DOMETIC AANVAARDT GEEN VERANTWOORDELIJKHEID OF AANSPRAKELIJKHEID VOOR SCHADE AAN DE UITRUSTING, PERSOONLIJK LETSEL OF OVERLIJDEN ALS GEVOLG VAN EEN NIET CORRECTE INSTALLATIE, BEDIENING OF ONJUIST ONDERHOUD VAN DIT PRODUCT.

Waarschuwing! Gevaar voor overstroming

Als het toilet is aangesloten op een van de buitenboordaansluitingen MOETEN er goed geïnstalleerde buitenboordkranen worden aangebracht in alle buizen die op de buitenboordaansluitingen zijn aangesloten. Buitenboordkranen MOETEN eenvoudig toegankelijk zijn voor alle gebruikers van het toilet of er moeten secundaire kleppen worden aangebracht in de slangen op een plek waar deze eenvoudig toegankelijk zijn. Alle kleppen MOETEN een volledige doorgang hebben en van maritieme kwaliteit zijn. Kleppen die met schroeven worden gesloten worden niet aanbevolen. Als u zich niet hieraan houdt, kan dit leiden tot overstroming en daardoor tot verlies van leven of eigendommen.

Waarschuwing! Gevaar voor overstroming

Als het toilet is aangesloten op een van de buitenboordaansluitingen, moeten ALLE flexibele slangen van voldoende kwaliteit zijn voor maritieme afvoersystemen en moeten deze aan ALLE aansluitingen (zoals buitenboordkraan, beluchter of toilet) worden bevestigd met twee roestvrijstalen slangklemmen met schroefdraad. De goede staat van deze aansluitingen MOET regelmatig worden gecontroleerd. Als u zich niet hieraan houdt, kan dit leiden tot overstroming en daardoor tot verlies van leven of eigendommen.

Waarschuwing! Gevaar voor overstroming

Als de toiletstand op ENIG MOMENT onder de waterlijn ligt (in bepaalde situaties bij het slagzij maken, laden of laveren) en het toilet is aangesloten op een buitenboordaansluiting, MOETEN er correct geplaatste geventileerde bochten (beluchting) worden geïnstalleerd in de inlaat* of uitlaatbuizen, zodat er geen zeewater in de boot kan terugstromen. Als u zich niet hieraan houdt, kan dit leiden tot overstroming en daardoor tot verlies van leven of eigendommen.

• Indien aangesloten op ongezuiverd water

Waarschuwing! Gevaar voor overstroming

Als het toilet op ENIG moment ongezuiverd water gebruikt voor het spoelen, MAG er GEEN pomp voor het ongezuiverde water worden geïnstalleerd met een automatisch werkende vraagschakelaar. Als de waterklep of afvoerbuisverbindingen aan boord lekken, start de automatisch werkende pomp en kan een overstroming in de boot veroorzaken. Als u zich niet hieraan houdt, kan dit leiden tot verlies van eigendommen en overlijden.

Waarschuwing! Gevaar voor overstroming

Voordat u werkzaamheden aan dit product uitvoert, moet u eerst controleren dat de stroom naar de eenheid is uitgeschakeld en dat de buitenboordkranen GESLOTEN zijn of in de UIT-stand staan. Als u zich niet hieraan houdt, kan dit leiden tot overstroming en daardoor tot verlies van leven of eigendommen.

Waarschuwing! Gevaar van elektrische schok of brand

Gebruik altijd de aanbevolen zekering, stroomonderbreker en draaddiameter. Als u zich niet hieraan houdt, kan er brand ontstaan en dat kan leiden tot verlies van leven of eigendommen.

Waarschuwing!

Een te volle vuilwatertank kan leiden tot ernstige schade aan het afvoersysteem. Zo kan de vuilwatertank scheuren en de vrijgekomen tankinhoud kan het onderruim binnenstromen. Om dit te voorkomen adviseert Dometic een uitschakelrelais voor een volle tank te monteren in de elektronische regelmodule van het toilet. Het "vol"-signaal van de vuilwatertank kan worden gegenereerd door een optionele Dometic DTM01C-tankmonitor of het DTM04-tankmonitorsysteem voor vier tankniveaus.

3 Componenten

(afb. 1, pagina 2)

Ref. Beschrijving

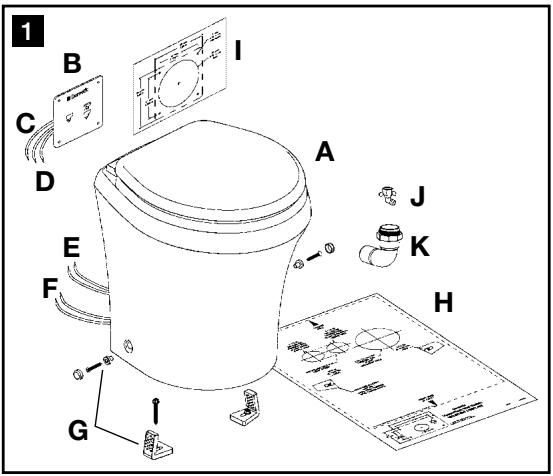

A Toilet met versnijdingspomp B Dometic spoelknop C Elektrische ingangsleiding D Uitgangsleidingen (2) naar toilet E Ingangsleidingen (2) van spoelknop F Uitgangsleidingen (2) naar aardaansluiting G Hardwareset voor vloermontage H Sjabloon voor vloermontage I Wandsjabloon voor spoelknop J Waterklepadapter K Kniestuk voor afvoer

(afb. 2, pagina 2)

Ref. Beschrijving

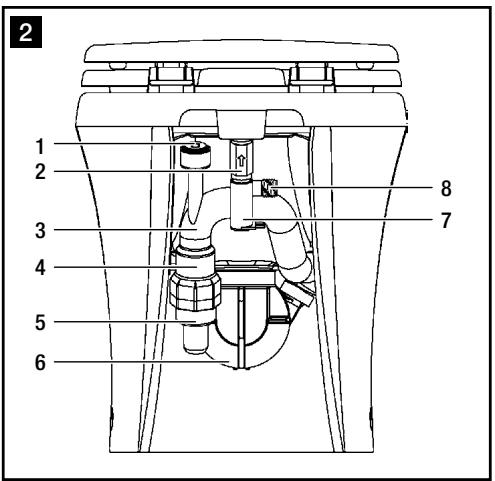

1 Antisifon-klep 2 Retourklep 3 Afvoeruitlaat 4 Aansluiting afvoeradapter 5 Aansluiting afvoerslang 6 Versnijdingspomp 7 Waterklep 8 Waterlijn - 0,5 inch NPT-aansluiting

Zie de volledige onderdelenlijst (separaat verpakt) voor meer informatie.

4 Specificaties

4.1 Materialen

Toilet: glaskeramiek

Behuizing versnijdingspomp: glasgevuld polypropyleen

Dometic drukknoppaneel: aluminium met poedercoating

4.2 Minimale systeemvereisten

Elektrisch	stroomonderbreker	20 amp/12 V DC; 15 amp/24 V DC
	bedrading	12 ga. (tot 6,1 m/20 ft van onderbreker)
Watertoevoer	aansluiting	13 mm binnendiameter flexibele waterleiding
	debiet	9,5 lpm/2,5 gpm minimum
Afvoer	binnendiameter	38 mm/1,5 inch of 25 mm/1 inch minimum
	horizontal loop	30 m/98 ft maximum
	verticale loop	3 m/9,8 ft maximum

Deze gegevens kunnen zonder aankondiging worden gewijzigd.

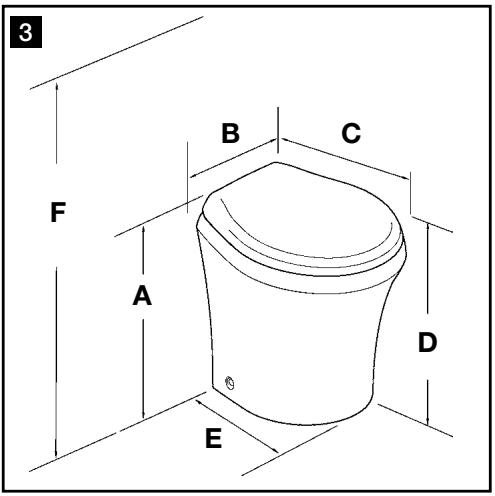

4.3 Afmetingen (afb. 3, pagina 2)

Modellen in standaardhoogte

Ref.	Afmeting
A	467 mm / 18,375 in.
B	375 mm / 14,75 in.
C	467 mm / 18,375 in.
D	432 mm / 17 in. - brilhoogte
E	378 mm / 14,875 in.
F	813 mm / 32 in. - opstaande bril

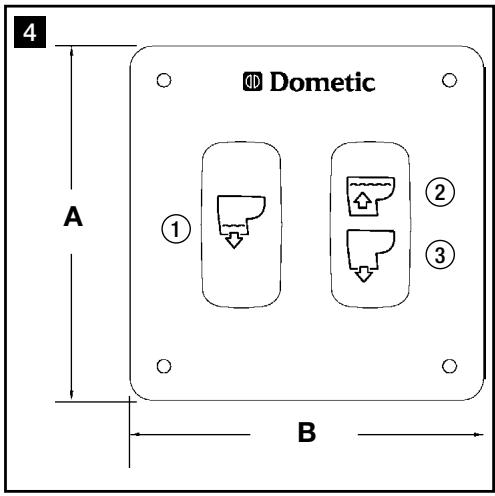

Dometic spoelknoppaneel

(afb. 4, pagina 2)

Modellen met laag profiel

Ref.	Afmeting
A	381 mm / 15 in.
B	375 mm / 14,75 in.
C	467 mm / 18,375 in.
D	349 mm / 13,75 in. - brilhoogte
E	356 mm / 14 in.
F	711 mm / 28 in. - opstaande bril

5 Installatie

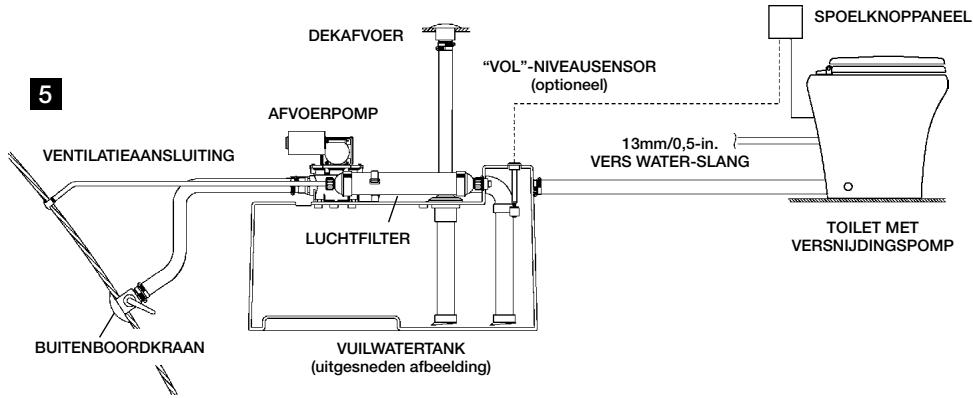

Dometic toiletten met versnijdingspomp werken in combinatie met een onder druk staand verswatersysteem aan boord met een minimale debiet van 9,5 lpm voor het toilet. Vraagsystemen voor vers water aan boord bestaan uit een waterpomp die automatisch water uit een opslagtank pompt als

er ergens in het buizensysteem een klep wordt geopend. Dometic toiletten uit de 8100-serie zijn voorzien van een elektrisch werkende waterklep en een retourklep in de leiding om verontreiniging van de drinkwatervoorziening aan boord te voorkomen.

Opmerking

Gebruik alleen koud water. Zorg voor een afsluitklep in de waterleiding voor onderhoudsdoeleinden.

5.2 Schema ongezuiverd water-systeem

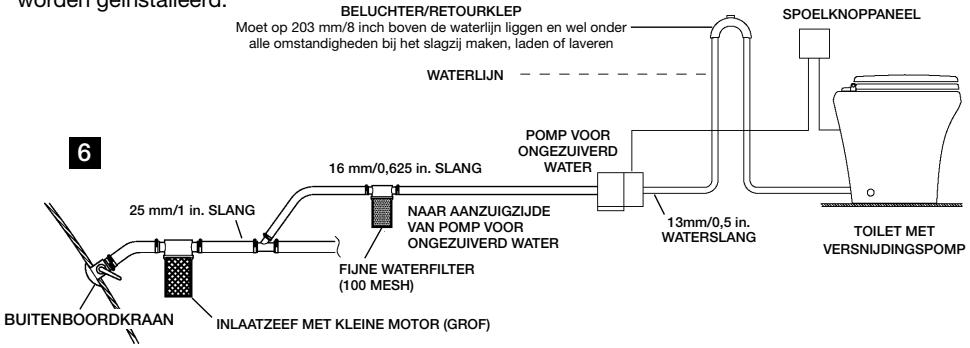

Dometic toiletten met versnijdingspomp kunnen worden gespoeld met zeewater, maar hiervoor is dan wel een aparte pomp nodig. De pomp wordt geregeld door de spoelknop. Als de pomp voor het ongezuiverde water meer dan 18 ampère stroom trekt, moet er een elektrisch relais van 12 of 24 V DC worden geïnstalleerd.

Opmerkingen

Gebruik alleen koud water. Breng een afsluitklep in de waterleiding aan voor onderhoudsdoeleinden. Gebruik primaire en secundaire filters voor ongezuiverd water. De pomp voor het ongezuiverde water MAG NIET van het vraagtype zijn. De pomp wordt geregeld door de spoelknop.

Installeer de beluchting zoals weergegeven. Deze moet zijn voorzien van een integrale retourklep die lucht toelaat in de leiding en overhevelen voorkomt.

Waarschuwing! Gevaar van overstroming

Als het toilet op ENIG moment ongezuiverd water gebruikt voor het spoelen, MAG er GEEN pomp voor het ongezuiverde water worden geïnstalleerd met een automatisch werkende vraagschakelaar. Als de waterklep of afvoeruisverbindingen aan boord lekken, start de automatisch werkende pomp en kan een overstroming in de boot veroorzaken. Als u deze waarschuwing niet in acht neemt, kan dit leiden tot verlies van eigendommen en overlijden.

5.3 Toiletsysteem met aansluitingen door de vloer

1. Het sjabloon voor vloermontage op de gewenste plaats leggen (afb. 7, pag. 8). Voor een optimaal gebruikscomfort moet u ervoor zorgen dat de wanden en overige interne aansluitingen ten minste 279 mm van het midden van het sjabloon liggen.
2. Alle gaten en montagebeugelhoeken met een centerpons door de sjabloon maken.
3. Het sjabloon van de vloer nemen. Alle toegangs- en bevestigingsgaten boren zoals deze zijn aangegeven op de sjabloon. De hoeken van de montagebeugels NIET boren.
4. Met lange zeskantschroeven uit de vloermontageset de vloerbeugels bevestigen met een 10 mm steeksleutel, waarbij de hoekmerkpunten als richtlijn gebruikt worden (afb. 8, pag. 8).

Opmerking

De zeskantschroeven niet volledig vastschroeven in de vloer - zorg ervoor dat de beugels een beetje kunnen verschuiven. De beugels worden vastgezet bij de bevestiging van het toilet op de beugels.

1. De plaats voor het spoelknoppaneel zodanig plannen, dat de elektrische aansluitingen en draden niet nat kunnen worden.
2. De wandsjabloon voor de knop van het MasterFlush-toilet uit de 8100-serie gebruikt u om de plaats te markeren van de bevestigings- en toegangsgaten voor het wandknoppaneel. Boor een gat met een diameter van 70 mm (afb. 9, pag. 8).
3. Schakel de elektriciteit uit en leg een koperdraad van 14 gauge of dikker (volgens ABYC-aanbevelingen) van de stroomonderbreker of zekering naar de muurknop en van de muurknop naar het toilet. Sluit de draden aan op geschikte voedingsdraden die aan de achterzijde van het wandknoppaneel zijn aangebracht, met behulp van krimpdraadverbindingen. (Zie de bedradingsschema's op pag. 21-22 voor alle bedradingsopties.)
4. Bevestig het wandknoppaneel aan de wand (afb. 9, pag. 8).
5. Leid de draad van het wandknoppaneel door het toegangsgat in de vloer naar het toilet. Leid ook de aarddraad naar het toilet. (Zorg voor extra bedrading bij het toilet, zodat het toilet eenvoudig van de montagebeugels kan worden verwijderd voor onderhoud of service in de toekomst.) Sluit de bedrading definitief aan.
6. Leid de watertoevoer- en afvoerbuizen naar het toilet volgens de systeemvereisten (paragraaf 4.2). Zorg voor een extra lange toevoer- en afvoerslang, zodat deze eenvoudig op het toilet kan worden aangesloten (afb. 13, pag. 9).
7. Sluit de waterklepadapter aan op de flexibele waterleiding met een slangklem (afb. 10, pag. 9).
8. Verbind de waterklepadapter stevig met de waterklepaansluiting (afb. 11, pag. 9).
9. Maak de bandklem op de afvoeruitlaat los en verwijder de afvoeraansluiting/slangaansluiting (afb. 12, pag. 9).
10. Smeer de afvoeraansluiting en het binnenste uiteinde van de afvoerslang in met afwasmiddel. Duw de afvoeraansluiting in de afvoerslang en sluit deze aan met twee slangklemmen. Zorg ervoor dat de slangklemmen 180° uit elkaar zijn geplaatst (afb. 13, pag. 9). Plaats het toilet in de buurt van de toegangsgaten.
11. Sluit de draden van het spoelknoppaneel aan op de toiletdraden (afb. 14, pag. 9) volgens het juiste bedradingsschema (pag. 21-22). Sluit de aarddraden van het toilet aan zoals aangegeven.
12. Plaats het toilet boven de vloerbeugels en til het toilet aan de achterkant op. Duw de afvoeraansluiting en de slang in de afvoeruitlaat en zet de klem vast (afb. 14, pag. 9).
13. Zet het toilet neer, zodat de vloerbeugels door de bevestigingsgaten zichtbaar zijn (afb. 15, pag. 9).
14. Watertoevoer en elektriciteit aan het toilet aansluiten en controleren op lekkages. "Spoel"-knop indrukken (afb. 4 1, pag. 2). Als er een lekkage optreedt, de verbinding vaster draaien.
15. De kunststof adapters van de vloerbeugelset in de bevestigingsgaten plaatsen. Het toilet aan de beugels bevestigen met de korte schroeven die meegeleverd zijn met de set.
16. De vloerbeugelschroeven bedekken met kunststof afdekkingen (afb. 16, pag. 9).

5.4 Toiletsystemen met aansluitingen door de wand

1. Om de bedrading en de leidingen aan te sluiten door de wand, gebruikt u de vloersjabloon om de verticale middenlijn van ieder gat te lokaliseren.
2. Bandklem op afvoeruitlaat losmaken en de rechte afvoerslangaansluiting (afb. 2 5, pag. 2) van de afvoeraansluiting verwijderen (afb. 2 4, pag. 2).
3. Kniestuk voor de afvoeraansluiting (afb. 1 K, pag. 2) met afvoeraansluiting verbinden.
4. Het toilet op de goede positie plaatsen en de horizontale middenlijnen markeren (afb. 17, pag. 10).
5. Gaten boren met de afmetingen die aangegeven zijn op de sjabloon.
6. De bedrading en buizen door de gaten leiden en vervolgens de installatieaanwijzingen voor het toilet volgen vanaf paragraaf 5.3, stap 10.

5.5 Toiletsystemen met uitschakelrelais bij "volle tank" en tankmonitorsystemen

Dometic toiletten met versnijdingspomp kunnen worden gebruikt in combinatie met het DTM01C tankmonitorsysteem en het DTM04 monitorsysteem voor de detectie van vier tankniveaus (separaat verkrijgbaar). Wanneer een dergelijk systeem is geïnstalleerd, krijgt het toilet uit de 8100-serie elektriciteit via een uitschakelrelais voor "volle tank" (zie bedradingsschema, pagina 21-22).

1. De elektrische ingangsdraden van het uitschakelrelais voor "volle tank" (die eerder werden geïnstalleerd volgens de gebruiksaanwijzing van het tankmonitorsysteem) naar het spoelknoppaneel van de 8100-serie leggen.
2. De installatieaanwijzingen voor het toilet volgen vanaf paragraaf 5.3, stap 10.

5.6 Bedradingsschema's

Afb. 21, pagina 21

Basis 8100-series toilet

Afb. 22, pagina 21

Toiletsysteem uit de 8100-serie met uitschakelrelais en "volle tank"-monitor

Afb. 23, pagina 22

Toiletsystemen uit de 8100-serie met DTM04-monitorsysteem voor de detectie van meerdere niveaus in de vuilwatertank

Beschrijving

A Zekering of stroomonderbreker 12 V DC: 20 amp, 24 V DC: 15 amp

B (+) V DC ingang, C Spoelknoppaneel, D Spoelen, E Water toevoegen/droog spoelen, F Toilet, G Motor, H Waterklep

I Rood, J Oranje, K Groen, L Zwart, M Wit, N Uitschakelrelais bij "volle tank" (30 amp minimum), O Stroomonderbreker of zekering volgens vereiste van pompfabrikant, P Relais vereist voor optionele pomp voor ongezuiverd water. Erop letten dat de relaisstroom voldoet aan de eisen van de waterpomp voor ongezuiverd water

Beschrijving

Q Zeewaterpomp, R "Tank vol" vlotter, S DTM01C of TankWatch tankniveaumonitor, T LED-lampje, U Blauw - 24 V DC ingang, V Rood - 12 V DC ingang, W DTM04 paneel met uitschakelrelais, X Vuilwatertank, Y 1-amp zekering of stroomonderbreker, Z VDC aarde, AA (+) 12 V DC ingang, BB (+) 24 V DC ingang, CC OPMERKINGEN: Donkere lijnen wegen koperdraad weer - de afmetingen moeten worden bepaald aan de hand van ABYC-aanbevelingen. Alle overige draad kan koperdraad zijn van 18-gauge.

Waarschuwing - Gevaar van elektrische schok of brand

Gebruik altijd de aanbevolen zekering, stroomonderbreker en draaddiameter. Als u zich hieraan niet houdt, kan dit leiden tot verlies van eigendommen en overlijden.

Opmerkingen

Elke toilet moet over een eigen stroomonderbreker of zekering met gemiddelde waarde beschikken.

Alle factoren moeten voldoen aan de elektrische ABYC/ISO-normen.

Altijd krimpdraadverbindingen gebruiken. Geen lasdoppen gebruiken (deze gaan roesten).

6 Klantenservice

Er bestaat een sterk, wereldwijd netwerk om u te ondersteunen bij de service voor en het onderhoud van uw sanitaire systemen. Voor het bevoegde servicecenter bij u in de buurt kunt u tussen 8.00 en 17.00 uur (ET), van maandag tot vrijdag bellen.

U kunt ook contact opnemen of uw dealer vragen om contact op te nemen met de onderdelendistributeur in uw buurt voor een snelle reactie op uw vraag over onderdelen. Zij beschikken over een complete voorraad van de Dometic-productlijn.

Telefoon: 1800-321-9886 VS en Canada

330-496-3211 Internationaal

Fax: [phone] VS en Canada

330-496-3220 Internationaal

Website: http://www.DometicSanitation.com
