MODE D'EMPLOI MPX-808 IMG STAGE LINE

Table de mixage stéreo 8 canaux

Mixer stereo a 8 canali

MPX-808

Best.-Nr. 20.2310

CE

E
Nos you sous Haitons beaucoup de plaisir à utiliser cet
appareil "img Stage Line". Lizez ce mode d'emploi entière
ment avant toute utilisation. Uniquement ainsi, vous pour
rez apprendre l'ensemble des possibilités de fonction
nement de l'appareil, éviter toute manipulation erronée et
vous protégger, ainsi que l'appareil, de dommages éventuels engendrés par une utilisation inadaptée. Conserve
la notice pour pouvoir vous y reporter ultérieurement.
La version française se trouve page 8.

N L Voor u inschakelt ...

1 Éléments et branchements

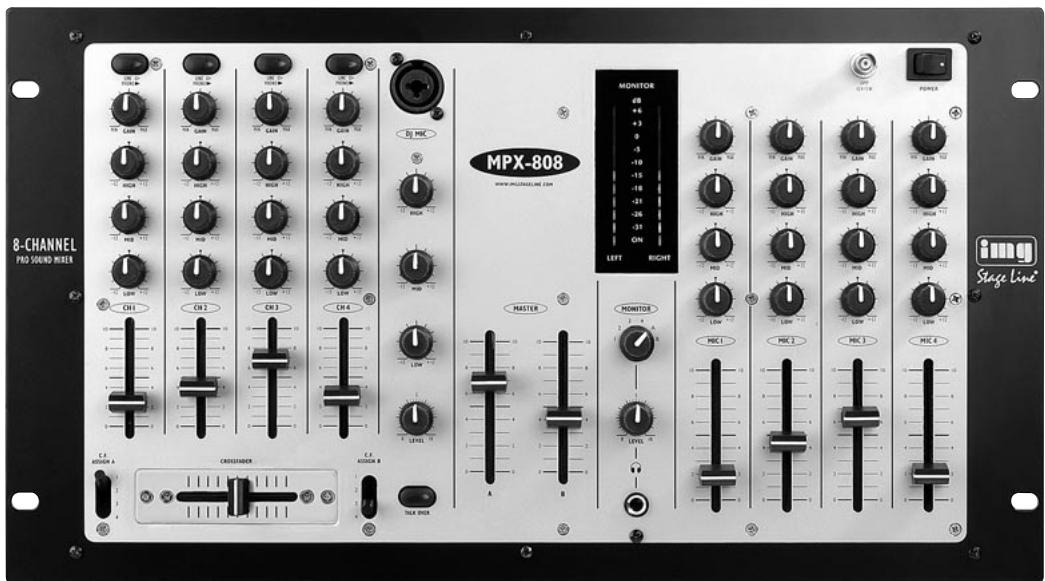

1.1 Face avant

1 Egaliseurs pour les canaux stéréo CH 1-4: HIGH pour les aigus (±12 dB/10 kHz) MID pour les mediums (±12 dB/1 kHz) LOW pour les graves (±12 dB/100 Hz)
2 Selecteurs d'entrée pour les canaux stéroid CH1-4: touche non enforcée L'appareil relié à la prise LINE (29) correspondante est sélectionné.
touche enfoncée (LED brille) La platine disque reliée à la prise PHONO (30) correspondante est sélectionnée.
3 Potentiometres de réglage GAIN pour l'amplification d'entrée des canaux stéroy CH1-4
4 Prise micro DJ MIC (prise combinée XLR/6,35, sym.) pour brancher un micro DJ
5 Egaliseur pour le micro DJ: HIGH pour les aigus (±12 dB/10 kHz) MID pour les mediums (±12 dB/1 kHz) LOW pour les graves (±12 dB/100 Hz)
6 VU-metre stéreo Indique le niveau du canal scLECTIONné avec le commutateur rotatif MONITOR (18). Les deux LEDs inférieures "ON" servent de témoins de fonctionnement.
7 Potentiometres de réglage GAIN pour l'amplification d'entrée des canaux micro MIC 1-4
8 Prise BNC LAMP pour brancher une lampe col de cygne (12 V/5 W max.), p. ex. GNL-205 de la gamme "img Stage Line"

9 Interrupteur POWER marche/arrêt
Lorsque la table de mixage est allumée, les deux LED inférieures “ON” du VU-mètre (6) brillent.
10 Egaliseurs pour les canaux micro MIC 1-4 : HIGH pour les aigus (±12 dB/10 kHz) MID pour les mediums (±12 dB/1 kHz) LOW pour les graves (±12 dB/100 Hz)
11 Selecteur C.F. ASSIGN A pour le réglage de fondu enchainé (13); déterminé le canal qui est en entrée lorsque le réglage de fondu enchainé est pousse à gauche
12 Potentiometres de réglage de niveau (faders) pour les canaux stéreo CH 1-4
13 Réglage de fondu enchaîné (crossfader) pour effectuer un fondu enchaîné entre deux des canaux stéreo CH 1-4 Sélectionnez les deux canaux pour effectuer un fondu enchaîné avec les deux sélecteurs C.F. ASSIGN (11, 14). Lorsque le même canal est seLECTIONné avec les sélecteurs et le réglage de fondu enchaîné est pousse de gauche à droite ou inversement, le canal sélectionné est brievement en entrée puis in sortie.
14 Selecteur C.F. ASSIGN B pour le réglage de fondu enchainé (13); détermine le canal qui est en entrée lorsque le réglage de fondu enchainé est pousse à droite
15 Touche TALK OVER pour les announces micro : Lorsque la touche est enforcée, les niveaux des canaux CH 1-4 et MIC 1-4 sont diminués de 14 dB lors d'announces micro via le micro DJ
16 Potentiometres de réglage de niveau pour le micro DJ
17 Potentiometres de réglage de niveau respectivement pour les canaux master A et B
18 Commutateur rotatif MONITOR pour selectionner un canal d'entrée stereo CH1-4 ou un canal master Le signal du canal selectionné est indiqué par le VU-metre (6) et peut être écoute via un casque

(pre-fader pour les canaux d'entrée, post fader pour les canaux master).

19 Prise jack 6,35 pour brancher un casque stéreo (impédance minimale 8 Ω)
20 Potentiomètre de réglage de volume pour le casque branché à la prise (19)
21 Potentiometres de réglage de niveau (faders) pour les canaux micro MIC 1-4

1.2 Face arrête

22 Prise secteur pour relier l'appareil au secteur 230V / 50Hz via le cordon secteur livre
23 Support pour le fusible de secteur Tout fusible endommagé ne doit être replacé que par un fusible du même type.
24 Sortie stéreo (XLR, sym.) du canal master A pour brancher par exemple un amplificateur
25 Sortie stéreo (RCA) du canal master A pour brancher par exemple un amplificateur
26 Sortie stereo (RCA) du canal master B pour brancher par exemple un amplificateur
27 Sortie d'enregistrement stéreo REC (RCA) pour brancher l'entrée d'un enregistrureur audio ; le niveau d'enregistrement est indépendant des réglages MASTER (17)
28 Entres micro (jack 6,35, sym.) des canaux micro MIC1-4
29 Entres stereo LINE (RCA) pour les canaux stereo CH1-4 pour brancher des apparciels avec sorties niveau ligne (par exemple enregistrateur MD, lecteur CD, magnétophone)
30 Entrées stéreo PHONO (RCA) pour les canaux stéreo CH1-4 pour brancher des platines disques à système magnétique
31 Borne à vis GND pour la connexion commune à la masse de platines disques

2 Conseils de sécurité et d'utilisation

L'appareil répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole (€).

AVERTISSEMENT

L'appareil est alimenté par une tension dangereuse en 230V Ne touche jamais l'intérieur de I'appareil car, en cas de mauvaise manipulation, vous pouvez subir une décharge électric.

Respectez scrupuleusement les points suivants :

• La table de mixage n'est donc que pour une utilisation en interieur. Protégéz-la des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiente admissible 0 - 40 °C).
• Eneldom cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil.

• Ne faites pas fonctionner la table de mixage et débranchez-la du secteur immédiatement dans les cas suivants :

• l'appareil ou le cordon secteur prsentent des dommages visibles.

• après une chute ou accident similaire, vous avez un doute sur l'etat de l'appareil.
• des défaillances apparaisent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Ne débranche jamais l'appareil en tirant sur le cordon secteur; retirez toujours le cordon secteur en tirant la fiche.
  Pour le nettoyage, utilisez un chiffon sec et doux, enaucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché, utilisé ou réparé par une personne

habilitée ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retire du service, vous nevez le déposer dans une usine de recyclage de proximé pour contribuer à son élimination non polluante.

3 Possibilities d'utilisation

La table de mixage MPX-808 avec 4 canaux d'entrez stereo, 4 canaux micro et 1 canal micro DJ est adaptée pour des utilisations DJ variees dans le domaine privé ou professionnel.

La table de mixage peut être posée librement ou être installée dans un p提供优质 de commande. Elle est également adaptée à un montage dans un rack (482 mm/19"). Pour le montage en rack, une hauteur de 6 unités = 267 mm est nécessaire.

4 Branchement de la table de mixage

Avant d'effectuer les branchements des appareils ou de modifier les branchements existants, éteignez la table de mixage et tous les autres appareils audio ou mettez tous les signaux de sortie à zéro.

4.1 Entrées

1) Reliez les sources audio stéreo aux prises d'entrees RCA correspondantes des canaux CH 1-4 (prise L = canal gauche ; prise R = canal droit):

• reliez les apparèils avec sortie niveau ligne (par exemple, enregistrer MD, lecteur CD, magnétophone) aux prises LINE (29);
• reliez les platines disques à système magnétique aux prises PHONO (30). La borne à vis GND (31) peut être utilisé comme point de masse commun : reliez les branchements masse des platines disques à la borne à vis.

2) Un micro DJ avec fiche jack 6,35 ou fiche XLR peut être relié à la prise DJ MIC (4).

3) Pour brancher des microphones supplémentaires, utilisez les prises jack 6,35 MIC 1-4 (28) sur la face arriere.

4.2 Sorties

1) Reliez les amplificateurs ou d'autres apparèils suivants avec niveau d'entrée ligne (p.ex. deuxième table de mixage) aux prises de sortie correspondantes :

• Le signal master du canal master A est disponible aux sorties XLR LEFT et RIGHT (24) et aux sorties RCA MASTER A (25). Les sorties XLR devraient être préférences. La transmission de signal symétrique offre une meilleure protection contre les interférences qui peuvent apparaitre particulièrement lorsqu'on utilise des cables de connexion de grande longueur.
• Le signal master du canal master B est disponible à la sortie RCA MASTER B (26).

2) Pour faire des enregistements audio, reliez un enregistrur à la sortie REC (27). Le niveau d'enregistrement est indépendant de la position des deux faders master A et B (17).
3) Via un casque stéreo, on peut faire une préécoute respectivement du signal des canaux d'entrée stéreo CH1-4 avant les faders des canaux ou écouter le programme de musique en cours des canaux master A et B (voir chap. 5.5). Reliez le casque (impédance minimale 8 ) à la prise (19).

4.3 Eclairage de la table de mixage et branchement au secteur

Pour un éclairage optimal de la table de mixage, reliez une lampe col de cygne (12 V/5 W max.), par exemple la lampe GNL-205 de la gamme "img Stage Line", à la prise BNC LAMP (8). La lampe est allumée et étente avec la table de mixage.

Enfin reliez le cordon secteur livre à la prise secteur (22) et branchez la fiche au secteur 230V /50Hz

Avant d'allumer la table de mixage, il convient demettre les faders master A et B (17) sur le minimum pour éviter tout bruit fort lors de l'allumage. Allumez la table avec l'interrupteur POWER (9). Les deux LEDs inférieures "ON" du VU-metre (6) brillent comme témoins de fonctionnement. Allumez ensuite les apparèils reliés.

ATTENTION

Ne reglez pas le volume de l'installation audio et du casque trop fort. Un volume trop élevé peut, à long terme, générer des troubles de l'audition. L'oreille humaine s'habitue à des volumes élevés et ne les percoit plus comme tels au bout d'un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

Les instructions suivantes ne seront que d'aide ; on peut également proceder différencment.

5.1 Reglage de base des canaux d'entree stereo

1) Pour un réglage optimal de niveau des canaux d'entrée, mettez tout d'abord leurs réglages de gain (3) et leurs réglages de l'égaliser (1) sur la position Médiane.
2) Sélectionnez les sources de signal reliées aux canaux CH1-4 avec les sélecteurs d'entrée LINE/PHONO (2):

touche non enforcée
L'appareil relié à la prise LINE (29) correspondante est sélectionné.
touche enfoncée (LED brille)
La platine disque reliée à la prise PHONO (30) correspondante est sélectionnée.
3) Appliquez un signal audio (signal test ou morceau de musique) au premier canal d'entrée utilisé et mettez le fader (12) correspondant du

canal sur 2/3 environ du maximum, par exemple sur la position 7. Mettez tous les autres faders des canaux sur zéro.

4) Ouvrez le fader master A ou B (17) correspondant de sorte que le signal pour les réglages suivants soit reproduit de manière optimale via l'installation audio reliée. Pour ce faire,;poussez le réglage de fondu enchainé (13) entierement à gauche ou à droite, si besoin. (Le signal peut également être contrôle via un casque - voir chap. 5.5.)
5) Sélectionnez le canal d'entrée correspondant avec le commutateur rotatif MONITOR (18). Le VU-mètre (6) indique le niveau du canal d'entrée avant le fader du canal.
6) En fonction du VU-metre, réglez le niveau du canal de manière optimale avec le réglage GAIN (3) correspondant. Le réglage est optimal lorsque, pour les passages élevés, la plage 0 dB du VU-metre brille. Si besoin, vous pouvez tourner le réglage GAIN entièrement sur le maximum. Dans la position "MIN", le signal est coupé.
7) Reglez la tonalité avec les réglages (1) correspondants HIGH (aigus), MID (mediums) et LOW (graves) de l'égaliseur.

Remarque: Les réglages de tonalité influent sur les niveaux. C'est pourquoi, une fois le réglage de tonalité effectué, vérifie le niveau de canal en fonction du VU-mètre et le cas échéant, corrigez-le.
8) Répétez les réglages de niveau et de tonalité pour les autres canaux d'entrée stéreo utilisés comme décrit ci-dessus.

5.2 Réglage de base des canaux micro

1) Pour un réglage optimal de niveau des canaux micro, mettez tout d'abord leurs réglages de gain (7) et leurs réglages de l'égaliseur (10) sur la position Médiane.

2) Appliquez un signal au premier canal micro utilise (chantez ou parlez dans le microphone) et mettez le fader (21) correspondant du canal sur 2/3 environ du maximum, par exemple sur la position 7. Mettez tous les autres faders des canaux sur zéro.
3) Mettez le fader master A ou B (17) égardless sur 2/3 environ du maximum et Sélectionnez le canal master correspondant avec le commutateur rotatif MONITOR (18). Le VU-mètre (6) indique son niveau.
4) En fonction du VU-metre, réglez le niveau du canal de manière optimale avec le réglage GAIN (7) correspondant. Le réglage est optimal lorsque, pour les passages élevés, la plage 0 dB du VU-metre brille. Si besoin, tournez le réglage GAIN entièrement sur le maximum. Dans la position "MIN", le signal est coupé.
5) Reglez la tonalité avec les réglages (10) correspondants HIGH (aigus), MID (mediums) et LOW (graves) de l'égaliseur.

Remarque: Les réglages de tonalité influent sur les niveaux. C'est pourquoi, une fois le réglage de tonalité effectué, vérifie le niveau de canal en fonction du VU-mètre et le cas échéant, corrigéze le.

6) Répétez les réglages de niveau et de tonalité pour les autres canaux micro utilisé comme décrit ci-dessus.

5.3 Fondu enchâné entre deux canaux stereo et mixage des sources de signal

1) Avec les deux selecteurs d'attribution C.F. ASSIGN A (11) et B (14), Sélectionnéz les deux canaux stéreo pour effectuer le fondu enchaîné :

Avec le sélecteur gauche C.F. ASSIGN A, Sélectionnez le canal qui est en entrée lorsque le réglage de fondu enchaine (13) est pousse à gauche.

5 Funzionamento

Avec le sélecteur droit C.F. ASSIGN B, Sélectionnez le canal qui est en entrée lorsque le réglage de fondu enchaine (13) est pousse à droite.

Remarque:Lorsque le même canal est selec tionné avec les selecteurs et le réglage de fondu enchaîné est pousse de gauche à droite ou inver- sement,le canal séLECTIONné est brièvement en entree puis en sortie.Utilisez ce réglage par exemple pour une entree brève d'un canal.

2) Mettez les faders (12) des canaux non utilisés sur le minimum et réglez de manière optimale les deux canaux sélectionnés avec leurs faders.
3) Utilisez le réglage de fondu enchaîné pour effectuer un fondu enchaîné entre les deux canaux sélectionnés. Pour reproductive les signaux des deux canaux simultanément, mettez le réglage de fondu enchaîné sur la position Médiane.
4) Pour mixer les signaux des canaux micro et/ou des autres canaux d'entrée stéreo au programme de musique, ouvrez les faders (12, 21) des canaux correspondants d'une manière ajustate.
5) Avec les faders master A et B (17), réglez le niveau total respectivement souhaité pour les canaux master A et B. Pour ce faire, commutez le VU-mètre (6) sur le canal master correspondant avec le commutateur rotatif MONITOR (18).

En règle générale, le réglage est optimal lorsque, pour les passages élevés, la plage 0 dB du VU-mètre brille. Lorsque le niveau de sortie est trop élevé ou trop bas pour l'appareil suivant, réduisez ou augmentez le niveau du canal master en fonction.

Parlez dans le microphone relié à la prise DJ MIC (4) et réglez le volume souhaité avec le potentiamètre LEVEL (16) et la tonalité avec les réglages (5) HIGH (aigus), MID (médiums) et LOW (graves) de l'égaliseur. Pour une meilleure comprhension desannon

ces, enoncez la touche TALK OVER (15): le volume de tous les autres signaux est automatiquement diminué de 14 dB lorsqu'on parle dans le micro.

5.5 Ecoute des canaux via un casque

Chaque canal d'entrée stéreo CH1-4 peut être écoute via un casque relié à la prise (19) même si le fader (12) correspondant du canal est sur le minimum. Ainsi, on peut seLECTIONner p. ex. le titre souhaïte sur un CD ou désoir le moment approprié pour l'entrée d'une source de signal.

Alternatively, it est également possible d'écouter le programme de musique en cours du canal master A ou B.

1) Sélectionnez le canal à écouter avec le commutateur rotatif MONITOR (18). Simultanément, le VU-mètre (6) est commuté à ce canal.
2) Avec le réglage de niveau LEVEL (20), réglez le volume souhaïte du casque.

6 Caracteristiques techniques

Entrées

Sensibilité d'entrée/impédance; branchement

4xLINE,stereo: 150mV/100kΩ; RCA, asym.

4 x PHONO, stéréo: . . 3mV/50kΩ (RIAA); RCA, asym.
4 x MIC, mono: 3mV/1 kΩ;
prise jack 6,35, sym.
1 x DJ-MIC, mono: . . . 3 mV/1 kΩ; XLR/prise jack 6,

Rapport signal/bruit

LINE: 85 dB

PHONO: 70 dB

MIC, DJ-MIC: 80 dB

Egaliseur

LOW (graves): ± 12dB / 100Hz

MID (mediums): . . . ±12 dB/1 kHz

HIGH (aigus): ± 12 dB/10 kHz

Talkover (automatique) : . - 14 dB

Sorties

Niveau de sortie/impédance ; branchement

2xMASTERA,stereo

1 x XLR, sym : . . . . 1,5 V, 8 V max./600 Ω
1 x RCA, asym.: . . . 775 mV, 8 V max./600 Ω

1xMASTERB,

stéRéo: 775 mV, 8 V max./600 Ω; RCA, asym.

1 x REC, stéreo: 350 mV/600 Ω; RCA, asym.
1 x casque, stéreo: . . . 380 mV, 420 mV max./ 8 Ω min. ;

prisjack6,35,asym.

Généralités

Bande passante: 20-20000 Hz ±0,5 dB, PHONO ±2 dB
Taux de distorsion : . . . . . 0,01 %
Branchement pour
lampe pupitre: 12 V/5 W; BNC
Alimentation: 230 V~/50 Hz
Consommation: 25 VA
Température fonc.: 0-40°C
Dimensions: 482 x 267 x 109 mm, 6 unités
Poids: 4,8 kg

Tout droit de modification réservé.

Notice d'utilisation protégée par le copyright de MONACOR® INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.
