MERIDA - Poêle à bois HASE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	HASE
Modèle	MERIDA
Dimensions (H x L x P)	135 x 48 x 41 cm
Poids	144 kg
Puissance calorifique nominale	4 kW (bois ou briquettes)
Rendement énergétique	80 % (bois), 79 % (briquettes)
Combustibles autorisés	Bûches de bois (max 25 cm) et briquettes de lignite
Charge maximale de combustible	1,7 kg
Surface du foyer	888 cm²
Diamètre du conduit de fumée	15 cm
Arrivée d'air séparée (option)	Diamètre 10 cm, pour maisons basse énergie
Console tournante	Rotation 180°, blocage par crans de 15°
Raccordement fumée	Supérieur ou arrière (si arrière, rotation impossible)
Distances de sécurité	80 cm devant, 25 cm côtés (zone rayonnement) ; 10 cm ailleurs
Plaque de sol requise	Si sol inflammable : matériau ininflammable, dépassant de 50 cm devant et 29 cm côtés
Grille du foyer réglable	Oui, par tirette
Réglages d'air	Primaire (I) et secondaire (II) par curseurs
Entretien du cendrier	Vider après refroidissement, avec couvercle pour éviter poussière
Sécurité	Ne pas tourner poêle allumé ; ne pas utiliser de liquides inflammables ; aérer lors de première mise en service
Certifications	DIN-EN 13240:2001+A2:2004, Art. 15a B-VG (Autriche)

FOIRE AUX QUESTIONS - MERIDA HASE

Quels types de combustible puis-je utiliser dans le poêle MERIDA ?

Le poêle MERIDA est conçu pour brûler du bois en bûches (longueur maximale 25 cm) et des briquettes de lignite. En Autriche et en Suisse, seul le bois de chauffage est autorisé.

Quelle est la puissance calorifique nominale et comment l'atteindre ?

La puissance nominale est de 4 kW. Pour l'obtenir, chargez environ 0,8 kg de bois ou 1 kg de briquettes (2 unités) et réglez l'air secondaire entre les repères 2 et 3, avec l'air primaire fermé.

Comment allumer le poêle correctement ?

Ouvrez complètement l'air primaire et secondaire, ouvrez la grille du foyer, placez 2-3 petites bûches avec un allume-feu et des copeaux. Allumez, fermez la porte. N'utilisez jamais d'alcool à brûler ou d'essence.

Quelles sont les distances de sécurité à respecter ?

Devant le poêle, dans la zone de rayonnement, aucun matériau inflammable à moins de 80 cm. Sur les côtés, 25 cm. Hors zone de rayonnement, 10 cm. Si le sol est inflammable, installez une plaque ininflammable dépassant de 50 cm devant et 29 cm sur les côtés.

Puis-je faire pivoter le poêle pendant qu'il fonctionne ?

Non, pour des raisons de sécurité, ne tournez jamais le poêle lorsqu'il est allumé. Assurez-vous également qu'aucun matériau inflammable ne se trouve dans la zone de rotation.

Comment entretenir le cendrier ?

Attendez que les cendres aient refroidi. Retirez le cendrier avec son couvercle, rabattez le couvercle pour éviter la poussière. Veillez à ce que le passage d'air primaire entre le cendrier et le fond reste dégagé.

Que faire lors de la première mise en service ?

Une odeur et de la fumée peuvent se dégager pendant 4 à 5 heures. Aérez la pièce et évitez d'y séjourner inutilement. Augmentez la charge de combustible d'environ 25% pour atteindre une température élevée.

Quels sont les réglages d'air recommandés pour chauffer avec des briquettes de lignite ?

Ouvrez complètement l'air primaire, réglez l'air secondaire sur le repère 2 et ouvrez la grille du foyer. Placez les briquettes sur la braise ardente en les espaçant d'un doigt.

Le poêle peut-il être raccordé à une arrivée d'air extérieure ?

Oui, le poêle dispose d'une connexion pour un système d'air Hase (diamètre 10 cm) pour les maisons basse énergie ou en cas d'alimentation insuffisante en air de combustion dans la pièce.

Quelles sont les dimensions du foyer et la charge maximale de combustible ?

Le foyer mesure 34 x 22 x 27 cm. Ne dépassez jamais une charge de 1,7 kg de combustible pour éviter la surchauffe. Une seule couche de combustible à la fois.

MODE D'EMPLOI MERIDA HASE

Mode d'emploi P. 15 - 22

Le présent manuel d'utilisation contient des informations importantes pour la sécurité et l'utilisation de votre poêle-cheminée Merida. Veuillez le lire attentivement avant la première mise en service.

En complément, vous trouverez en annexe un manuel d'utilisation général (partie 2) qui vous donnera des indications et des astuces utiles sur votre poêle-cheminée Hase.

Nous espérons que votre poêle-cheminée Merida vous apportera entière satisfaction.

Votre spécialiste en poêles-cheminées, Hase Kaminofenbau GmbH

Table des matières

Page

1. Généralités....15

1.1. Définition des symboles d'avertissement..... 15

1. Eléments de commande....16

2. Distances de sécurité....17

3. Quantité de combustible et puissance calorifique .... 17

4. Manipulation de la console tournante....18

5. Première mise en service....18

6. Allumage....19

7. Alimentation / Chauffer avec une puissance calorifique nominale....19

8. Chauffer avec des briquettes de lignite....20

9. Maintien de la braise et réalimentation en bois......20

10. Vider le cendrier....20

11. Caractéristiques techniques 21

12. Déclaration de conformité CE....22

1. Généralités

Ce paragraphe contient des informations importantes sur l'utilisation de cette documentation technique. Les textes ont été rédigés avec beaucoup de soin. Malgré tout, nous sommes ouverts à toute proposition d'amélioration et vous remercions de nous signaler les erreurs éventuelles.

1.1 Définition des symboles d'avertissement

ATTENTION!

Ce symbole signale une situation potentiellement dangereuse. Le non-respect de cet aver tissement peut entraîner de graves blessures, voire même provoquer la mort.

PRECAUTION!

Ce symbole signale une situation potentielle ment dangereuse. Le non-respect peut entraîner des dommages matériels ou corporels.

REMARQUE!

Vous trouverez ici des conseils d'utilisation complémentaires et des informations utiles.

ENVIRONNEMENT!

Les endroits munis de ce symbole donnent des informations sur un fonctionnement en toute sécurité et respectueux de l'environnement, ainsi que sur les prescriptions relatives à l'environnement.

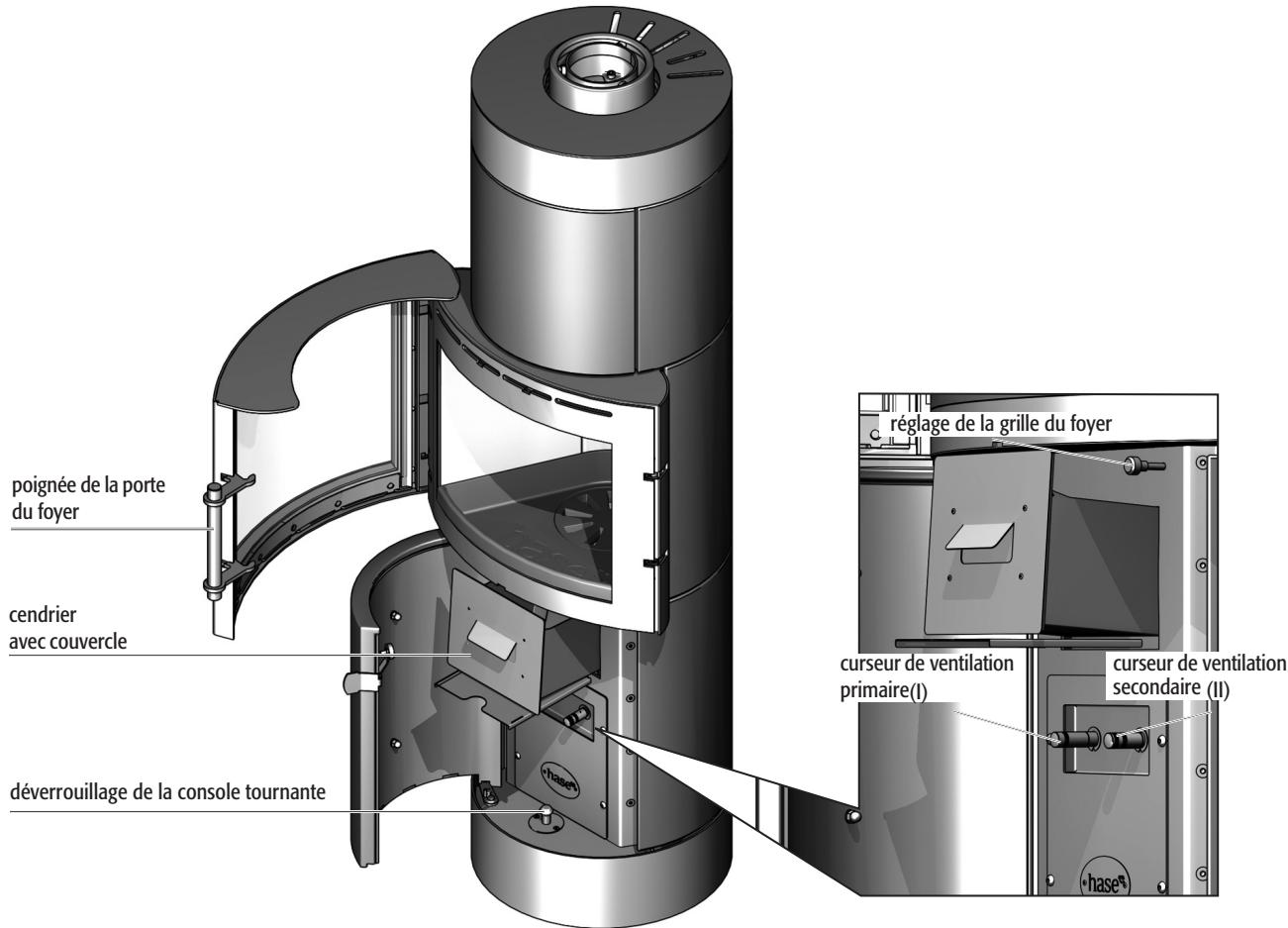

2. Eléments de commande

3. Distances de sécurité

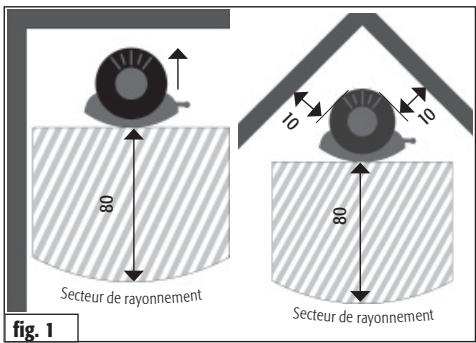

Aucun matériau inflammable ou thermosensible (p.ex. meuble, garnitures en bois ou en matériau synthétique, rideaux, etc.) ne doit se trouver à moins de 80 cm devant et à moins de 25 cm à côté du poêle-cheminée, dans la zone de rayonnement du foyer (fig. 1).

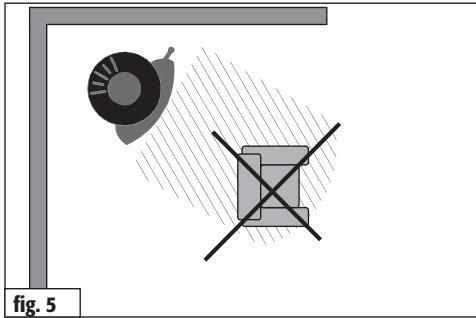

En-dehors de la zone de rayonnement, les matériaux inflammables doivent se trouver à une distance de 10 cm par rapport aux côtés du poêle-cheminée et de 10 cm par rapport à l'arrière (fig. 1).

ATTENTION!

Si le matériau du revêtement de sol est inflammable (p.ex. bois, stratifié, moquette), la réglementation de sécurité incendie prescrit l'installation d'une plaque en matériau ininflammable (p.ex. carrelage, verre sécurité, ardoise, tôle d'acier).

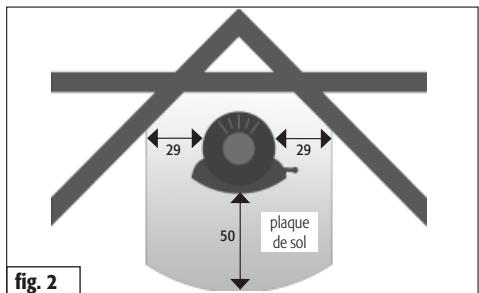

La taille de cette plaque de sol doit dépasser le tracé du poêle-cheminée d'au moins 50 cm devant et d'au moins 29 cm sur les côtés (fig. 2).

ATTENTION!

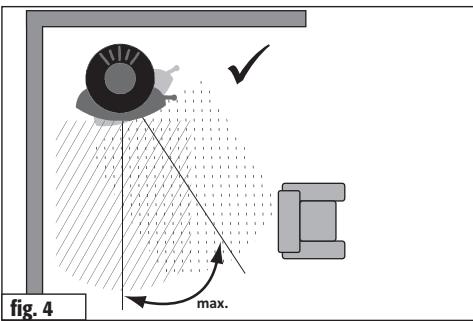

Pour des raisons de sécurité, ne jamais tourner le poêle-cheminée pendant qu'il est allumé.

Dimensions en cm

Dimensions en cm

4. Quantité de combustible et puissance calorifique

La quantité de coLa quantité de combustible déposée dans le foyer de votre poêle-cheminée déterminera sa puissance calorifique. Lorsque vous rechargez, veillez à ne jamais dépasser une charge de

1,7 kg de combustible. En cas de dépassement de cette quantité, il y a un risque de surchauffe pouvant endommager le poêle-cheminée ou provoquer un feu de cheminée.

REMARQUE!

On obtient une puissance calorifique d'environ 4 kW avec un chargement de 0,8 kg de bûches d'une longueur de max. 25 cm, pour une durée de combustion d'environ 40 minutes (aux briquettes de lignite: 2 unités présentant un poids total d'environ 1 kg, environ 60 min.).

REMARQUE!

On obtient une puissance calorifique d'environ 2 kW avec un chargement de 0,4 kg de bûches d'une longueur de max. 25 cm, pour une durée de combustion d'environ 35 minutes (aux briquettes de lignite: 1 unités présentant un poids total d'environ 0,5 kg, environ 55 min).

Le poêle Merida est un foyer à accumulation, ne mettez jamais plus d'une couche de combustible.

En Autriche et en Suisse, le Merida est autorisé uniquement pour la combustion de bois de chauffage.

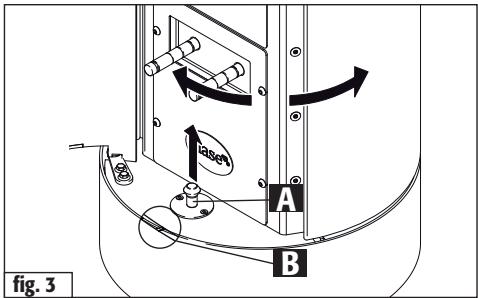

5. Manipulation de la console tournante

Le poêle-cheminée Merida est équipé en série d'une console tournante. Soulevez le levier (A) pour débloquer la console et tourner le poêle Merida dans la position souhaitée. Le repère (B) indique la position centrale lors de la mise en place. Le poêle-cheminée Merida a un angle de rotation maximal de 180 degrés, que vous pouvez bloquer par crans de 15 degrés.

Si une plaque de sol est nécessaire, sa taille devra être adaptée à la zone de pivotement du poêle-cheminée. Pour des raisons de sécurité, ne jamais tourner le poêle-cheminée pendant qu'il est allumé !

ATTENTION!

Tenir éloigné des matériaux inflammables !

REMARQUE!

Si le conduit de fumée est raccordé à l'arrière, la fonction rotation n'est pas possible.

6. Première mise en service

REMARQUE!

Lors du transport à votre domicile, il se peut que de la condensation se soit accumulée à l'intérieur du poêle. Celle-ci peut éventuellement entraîner l'apparition d'eau de condensation au niveau du poêle ou des conduits de fumée. Essuyez rapidement ces traces d'humidité.

Avant l'application de la peinture, la surface de votre poêle-cheminée a été décapée dans un atelier de grenaillage. Malgré un contrôle minutieux de notre part, la présence de quelques petites grenailles dans le corps du poêle n'est pas exclue. Celles-ci se détachent et tombent hors du poêle lors de son installation.

REMARQUE!

Afin d'éviter toute détérioration éventuelle, enlevez immédiatement ces grenailles avec un aspirateur.

A la première mise en service d'un poêle-cheminée, quel qu'il soit, le dégagement de la chaleur libère des particules volatiles présentes dans le revêtement du poêle, les bandes d'étanchéité et les lubrifiants, et provoque la formation de fumées et d'odeurs.

Avec une température de combustion élevée, ce processus unique dure de 4 à 5 heures. Pour atteindre une température de combustion élevée, augmentez la quantité de combustible recommandée au chapitre 8 „Alimentation/Chauffer avec une puissance calorifique nominale“ d'environ 25%.

PRECAUTION!

Pour éviter tout effet néfaste sur la santé, il faudrait éviter de séjourner inutilement dans les pièces concernées durant ce processus. Veillez à assurer une bonne aération et ouvrez les fenêtres et les portes extérieures. Si nécessaire, utilisez un ventilateur pour un échange plus rapide de l'air.

Si la température maximale n'est pas atteinte à la première mise en service, il se peut que des odeurs se développent également par la suite sur de courtes périodes.

7. Allumage

La phase d'allumage devrait être la plus courte possible, dans la mesure où elle peut entraîner des niveaux de pollution de l'air plus importants.

Les positions des manettes de réglage d'air décrites au tableau 1 (voir fig. à droite) constituent des recommandations et ont été obtenues dans des conditions de test, conformément aux normes. Selon les conditions atmosphériques et le tirage de la cheminée, adaptez les positions des registres de votre poêle Merida aux circonstances locales.

REMARQUE!

Ne faire fonctionner le poêle-cheminée Merida que lorsqu'il est fermé. Ouvrez la porte du foyer uniquement pour l'alimenter en combustible.

ATTENTION!

Pour allumer le feu, n'utilisez jamais d'alcool à brûler, d'essence ou un autre liquide inflammable.

Allumage

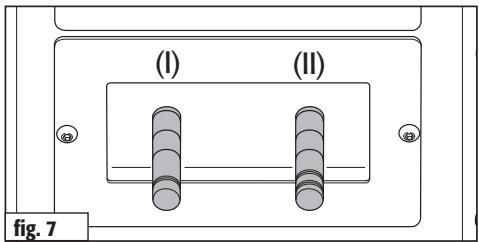

Opération	Position des manettes de réglage de l'air
Ouvrir complètement les manettes de réglage d'air primaire et secondaire.	Tirer complètement les manettes de réglage d'air primaire et secondaire. (fig. 7)
Ouvrir la grille du foyer.	Tirer la manette de la grille du foyer.
Rassembler les cendres résiduelles et éventuellement le charbon de bois non brûlé au centre du foyer.
Placez 2-3 petites bûches au centre du foyer, puis l'aide à l'allumage et environ 0,5 kg de copeaux de bois.	Ouvrir la porte du foyer.
Allumer l'aide à l'allumage.	Fermer la porte du foyer.

Tab. 1

8. Alimentation / Chauffer avec une puissance calorifique nominale

L'alimentation du feu devrait se faire lorsque les flammes de la combustion précédente viennent tout juste de s'éteindre

Alimentation / Chauffer avec une puissance calorifique nominale

Opération	Position des manettes de réglage de l'air
Régler l'air primaire et l'air secondaire.	Fermer la manette de réglage d'air primaire, positionner la manette de réglage de l'air secondaire entre le repère 2 et 3. (fig. 8)
Fermer la grille du foyer.	Pousser la manette de la grille du foyer.
Poser deux bûches d'un poids total d'environ 0,8 kg, écorce tournée vers le haut ou vers l'extérieur, à l'arrière du foyer. Ne rajouter qu'une seule couche de combustible à la fois.	Ouvrir la porte du foyer.
	Fermer la porte du foyer.

Tab. 2

9. Chauffer avec des briquettes de lignite

L'allumage et la première alimentation en combustible devraient s'effectuer avec du bois, voir „Allumage“. Puis posez les deux à trois premières briquettes de lignite sur une braise ardente. Les placer au milieu de la grille, en les espaçant d'un doigt et en utilisant les réglages suivants :

Chauffer avec des briquettes de lignite

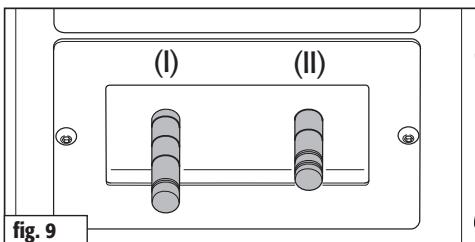

Opération	Position des manettes de réglage de l'air
Ouvrir l'air primaire.	Tirer complètement la manette de réglage de l'air primaire.
Régler l'air secondaire.	Positionner la manette de réglage de l'air secondaire sur le repère 2.(fig. 9)
Ouvrir la grille du foyer.	Tirer la manette de la grille du foyer.

Tab. 3

10. Maintien de la braise et réalimentation en bois

Attendez que les briquettes de lignite soient bien consumées avec les réglages ci-dessus. Puis fermez l'air primaire (I) et la grille du foyer. Fermez l'air secondaire (II) aux 2/3.

REMARQUE!

Ne pas fermer entièrement l'air secondaire tant que le poêle-cheminée fonctionne.

Pour chauffer de nouveau au bois, secouez la braise restante avec la tirette de la grille du foyer. Ouvrez l'air primaire (I) et mettez des bûches.

11. Vider le cendrier

Pour des raisons de sécurité, ne ramassez les cendres qu'une fois qu'elles ont refroidi. Durant le ramassage des cendres, le couvercle se trouve sous le cendrier.

Enlevez le cendrier avec le couvercle qui se trouve en dessous. Rabattez le couvercle sur le cendrier pour que ce dernier soit fermé. Les cendres légères ne peuvent plus se répandre et votre habitation reste propre. La remise en place du cendrier se fait en sens inverse.

PRECAUTION!

Un gros tas de cendres peut entraver l'alimentation en air primaire, voire même la bloquer. Veillez à ce que la voie pour l'air primaire entre le cendrier et le fond du compartiment à cendres reste dégagée.

12. Caractéristiques techniques

Poêle-cheminée Merida, certifié selon DIN-EN 13240 : 2001 + A2 2004 et Art. 15a B-VG (Autriche) ; peut s'utiliser exclusivement lorsque la porte du foyer est fermée ; permet plusieurs raccordements à une cheminée.

n° VKF: 21010; n° du rapport d'essai (A): FSPS-Wa 1962-A

Pour les dimensions de la cheminée selon la norme EN 13384-1 / 2, se baser sur les données suivantes:

Valeurs de combustion	Bois	Briquette
Puissance calorifique nominale	4	4	kW
Flux massique des gaz d'échappement	4	4	g/s
Température à la tubulure des gaz d'échappement	280	280	°C
Pression minimum de refoulement à la puissance calorifique nominale	12	12	Pa
Teneur en CO pour 13% de O2	1059	1113	mg/m3
Efficacité énergétique	80	79	%
Particules fines	23	50	mg/m3

Dimensions:	Hauteur	Largeur	Profondeur
Poêle	135 cm	48 cm	41 cm
Foyer	34 cm	22 cm	27 cm

Poids:	144	kg
Overture du foyer:	888	cm2
Diamètre du tuyau de fumée:	15	cm
Diamètre du tuyau du système d'air Hase*	10	cm

* Pour une arrivée d'air séparée dans les maisons basse énergie et en cas d'alimentation insuffisante en air de combustion dans la pièce où le poêle est installé

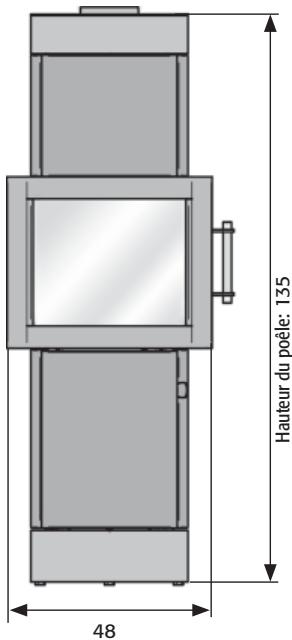

Vue de face

Vue d'en haut

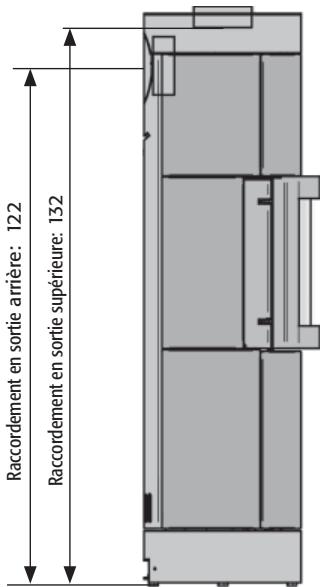

Vue de côté

Dimensions en cm

13. Déclaration de conformité CE

L'original de la déclaration de conformité et les documents correspondants

sont disponibles auprès du fabricant.

déclare par la présente que l'appareil de chauffage indépendant pour

combustibles solides portant la dénomination commerciale :

Merida

est conforme aux dispositions de :

la directive CE sur les produits de construction 89/106/CEE ainsi que du mandat M129

et qu'il satisfait à la norme harmonisée suivante :

EN 13240:2001+EN 13240:2001/ A2: 2004

La conformité de l'appareil de chauffage indépendant pour combustibles solides

avec les exigences de la norme a été contrôlée auprès de l'organisme de contrôle :

RWE Power AG

Fernando Najera, directeur

Respecter les consignes de sécurité jointes à la notice

de montage et d'utilisation du produit.

F
