MERIDA - Stufa a legna HASE - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo MERIDA HASE in formato PDF.
| Tipo di prodotto | Stufa a legna |
| Marca | HASE |
| Modello | MERIDA |
| Dimensioni (Al x La x P) | 135 x 48 x 41 cm |
| Peso | 144 kg |
| Potenza termica nominale | 4 kW (legna o bricchette) |
| Rendimento energetico | 80% (legna), 79% (bricchette) |
| Combustibili consentiti | Cippato di legna (max 25 cm) e bricchette di lignite |
| Carica massima di combustibile | 1,7 kg |
| Superficie del focolare | 888 cm² |
| Diametro del condotto fumario | 15 cm |
| Presa d'aria separata (opzionale) | Diametro 10 cm, per case a basso consumo energetico |
| Base girevole | Rotazione 180°, bloccaggio a scatti di 15° |
| Attacco fumi | Superiore o posteriore (se posteriore, rotazione impossibile) |
| Distanze di sicurezza | 80 cm davanti, 25 cm laterali (zona irraggiamento); 10 cm altrove |
| Piastra di base richiesta | Se pavimento infiammabile: materiale ignifugo, sporgente di 50 cm davanti e 29 cm ai lati |
| Griglia del focolare regolabile | Sì, tramite maniglia |
| Regolazioni aria | Primaria (I) e secondaria (II) tramite cursori |
| Manutenzione del cassetto cenere | Svuotare dopo raffreddamento, con coperchio per evitare polvere |
| Sicurezza | Non ruotare la stufa accesa; non usare liquidi infiammabili; aerare durante la prima messa in servizio |
| Certificazioni | DIN-EN 13240:2001+A2:2004, Art. 15a B-VG (Austria) |
Domande frequenti - MERIDA HASE
Domande degli utenti su MERIDA HASE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Stufa a legna in formato PDF gratuitamente! Trova il tuo manuale MERIDA - HASE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MERIDA del marchio HASE.
MANUALE UTENTE MERIDA HASE
Istruzioni operative P. 24 - 31
Queste istruzioni per l'uso contengono importanti informazioni relative alla sicurezza e all'utilizzo della vostra stufa camino Merida. Vi preghiamo di leggerle attentamente prima di utilizzare per la prima volta la stufa camino.
La vostra stufa camino Merida dispone inoltre di istruzioni per l'uso generali (parte 2) con ulteriori importanti indicazioni e utili consigli su come usare le stufa camino Hase.
Vi auguriamo tante ore liete passate accanto alla vostra stufa camino Merida.
- Indicazioni generali....24 1.1. Definizione delle avvertenze....24
- Comandi....25
- Distanze di sicurezza....26
- Quantità di combustibile e trasmissione del calore..26
- Uso della base rotante....27
- Prima messa in funzione 27
- Accensione....28
- Aggiunta di legna / Riscaldare con potenza nominale....28
- Riscaldare con mattonelle di lignite .....29
- Mantenimento della brace e riaccensione della fiamma 29
- Svuotamento del cassetto della cenere....29
- Dati tecnici 30
- Dichiarazione di conformità CE....31
1. Indicazioni generali
Questo capitolo contiene indicazioni importanti sull'uso del presente manuale operativo. Abbiamo prestato molta attenzione alla redazione dei testi. Saremo tuttavia grati per qualsiasi suggerimento di miglioramento e per la segnalazione di eventuali errori.
1.1 Definizione delle avvertenze
AVVERTENZA!
Questo simbolo avverte sulla possibilità che si verifichi una situazione pericolosa. Il mancato rispetto di questa avvertenza può avere come conseguenza lesioni gravi o addirittura mortali.
ATTENZIONE!
Questo segnale indica la possibilità che si verifichi una situazione pericolosa. Il mancato rispetto può avere come conseguenza danni alle cose o alle persone.
CONSIGLIO!
Qui troverete ulteriori consigli sull'utilizzo e informazioni utili.
AVVERTENZA ECOLOGICA!
I punti così contrassegnati forniscono informazioni su come utilizzare il prodotto in modo sicuro e ecologico e sulle norme legali per la tutela dell'ambiente.

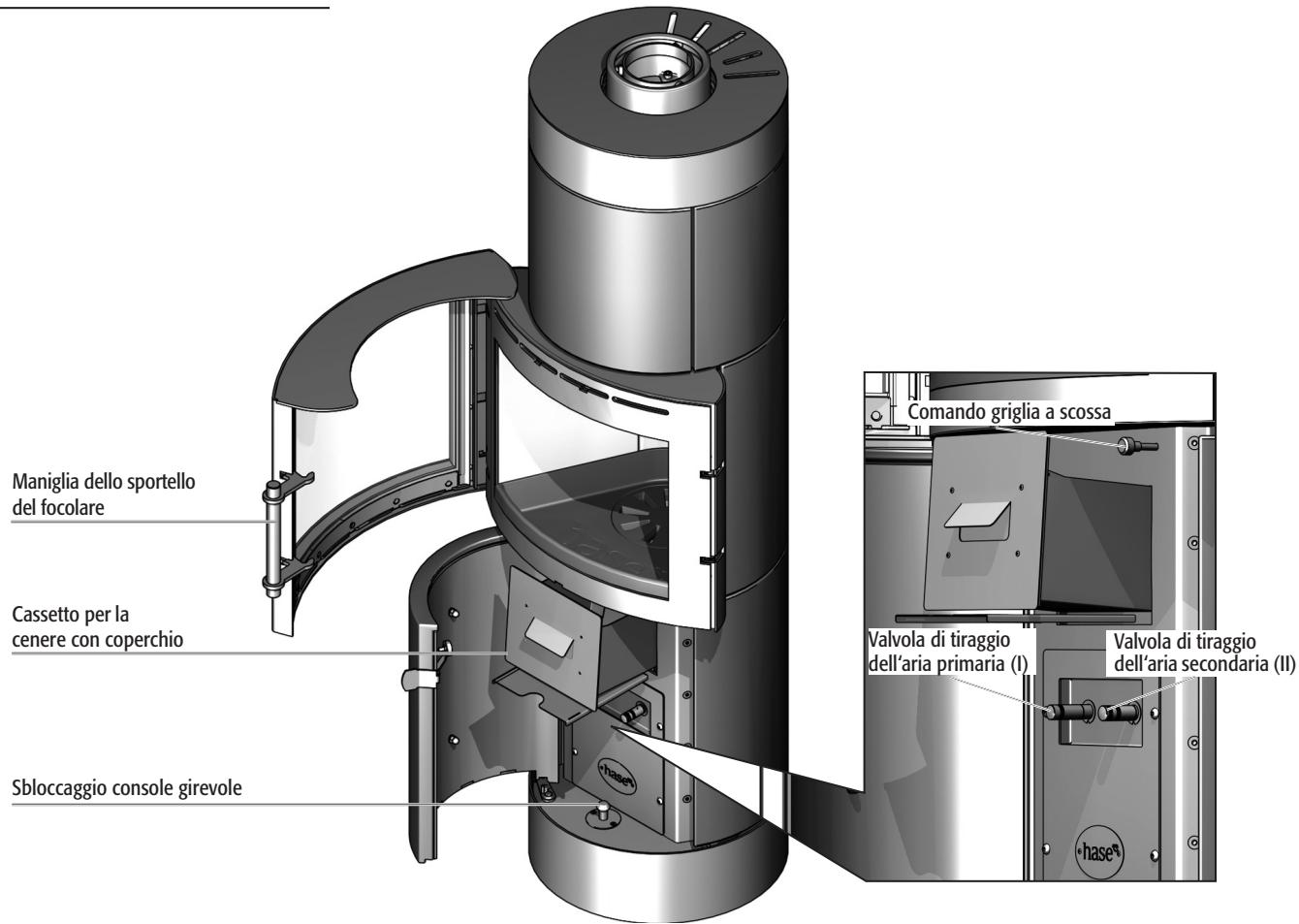

2. Comandi
3. Distanze di sicurezza

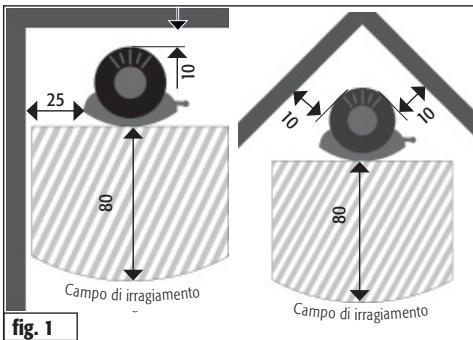

A 80 cm di distanza davanti e 25 cm ai lati della stufa camino non deve trovarsi nell'area di irraggiamento dello sportello del focolare alcun materiale infiammabile o non resistente alle alte temperature (ad es. mobili, rivestimenti di legno o di materiali sintetici, tende, ecc.) (fig. 1).
Al di fuori dell'area di irraggiamento bisognerà tenere una distanza minima da materiali infiammabili pari a 10 cm lateralmente e 10 cm sul retro (fig. 1).
AVVERTENZA!

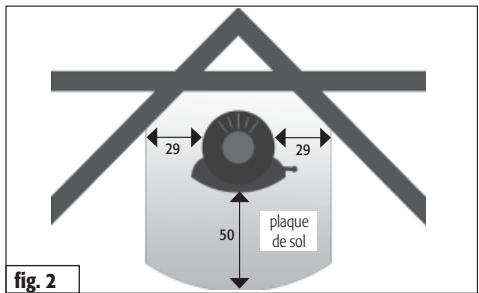

Se i materiali del pavimento sono infiammabili (ad es. parquet in legno naturale o in laminato, moquette), la legge prescrive l'utilizzo di una piastra di base in un materiale non infiammabile (ad es. piastrelle, vetro di sicurezza, ardesia, lamiera in acciaio).
La piastra dovrà essere più ampia della base del camino di almeno 50 cm sul lato anteriore e di almeno 29 cm lateralmente (fig. 2).
AVVERTENZA!
Per motivi di sicurezza non si deve mai girare la stufa camino durante l'accensione!
Dimensioni in cm
Dimensioni in cm
4. Quantità di combustibile e trasmissione del calore
La potenza termica prodotta dipende dalla quantità di combustibile inserita nella stufa camino. Fare attenzione quando si aggiunge legna di non riempire mai la stufa camino con più di 1,7 kg di combustibile. Se si inserisce una quantità maggiore di legna, esiste il pericolo di un surriscaldamento. Ciò potrebbe provocare danni alla stufa camino o anche l'incendio del camino.
CONSIGLIO!
Se si inseriscono ceppi di legno da 0,8 kg con una lunghezza massima di 25 cm, si ottiene una potenza termica di circa 4 kW per una durata della combustione di circa 40 minuti. (mattonelle di lignite: 2 pezzi con compl. ca. 1 kg a ca. 60 min..).
CONSIGLIO!
Se si inseriscono ceppi di legno da 0,4 kg con una lunghezza massima di 25 cm, si ottiene una potenza termica di circa 2 kW per una durata della combustione di circa 35 minuti. (mattonelle di lignite: 1 pezzi con compl. ca. 0,5 kg a ca. 55 min).
Merida è un focolare a fuoco intermittente. Inserire sempre solo uno strato di combustibile.
In Austria e in Svizzera il prodotto Merida è consentito solo per la legna da ardere.
5. Uso della base rotante

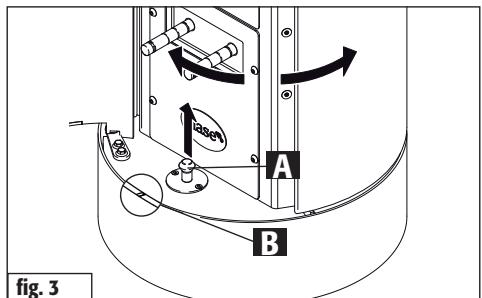

La dotazione di serie della stufa camino Merida comprende una base rotante. Alzando la leva (A) la stufa camino viene sbloccata ed è possibile ruotarla nella posizione desiderata. La lineetta (B) mostra la posizione in cui la stufa camino si trova al centro.

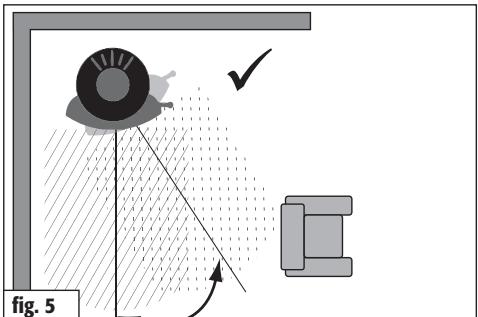

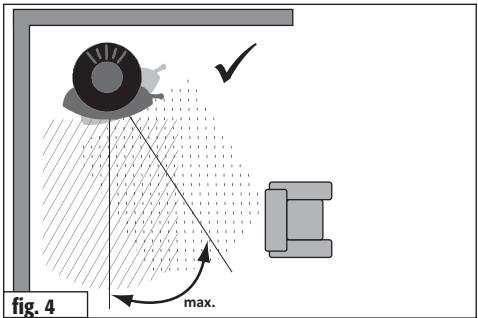

La stufa camino Merida dispone di un angolo di rotazione massimo di 180 gradi, arrestabile ad intervalli di 15 gradi.

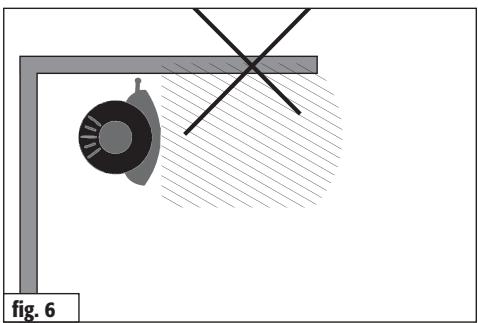

Nel caso in cui dovesse essere necessario inserire una piastra, adattarne sempre la grandezza alla parte girevole della stufa. Per motivi di sicurezza non si deve mai girare la stufa camino durante l'accensione!
AVVERTENZA!
Mantenere la distanza di sicurezza nei confronti di materiali infiammabili!
CONSIGLIO!!
Se la canna fumaria è collegata sul retro, la funzione di rotazione non sarà presente.
6. Prima messa in funzione
CONSIGLIO!
Durante il trasporto al luogo di destinazione è possibile che si formi della condensa all'interno della stufa camino. Essa potrebbe causare una fuoriuscita di acqua dai canali da fumo della stufa camino. Asciugare immediata mente i punti umidi.
La parte esterna della stufa camino viene sottoposta a sabbiatura prima di effettuare la verniciatura. Nonostante i nostri accurati controlli potrebbero rimanere residui all'interno della stufa camino che durante il montaggio potrebbero staccarsi e cader fuori.
CONSIGLIO!
Per evitare il verificarsi di danni, rimuovere immediatamente questi granuli di acciaio usando un aspirapolvere.
Quando si mette per la prima volta in funzione la stufa camino, il calore prodotto causa la dispersione nell'ambiente dei componenti volatili presenti nel rivestimento della stufa camino, nelle guarnizioni e nei lubrificanti con produzione di fumo e di odori.
Con un'elevata temperatura di combustione questo fenomeno - che si verifica solo dopo la prima messa in funzione - avrà una durata di circa 4 - 5 ore. Per raggiungere questa temperatura elevata, aumentare di circa il 25% la quantità di combustibile consigliata al capitolo 8 „Aggiunta di legna / Riscaldare con potenza nominale“.
ATTENZIONE!
Per evitare danni alla salute, fermarsi solo lo stretto necessario nei locali interessati da questo fenomeno. Effettuare una buona ventilazione dei locali aprendo le finestre e le porte esterne. Per rinnovare l'aria più rapidamente si potrà utilizzare un ventilatore.
Se durante la prima accensione la temperatura massima non sarà stata raggiunta, potrebbe verificarsi una nuova formazione di odori di breve durata durante l'accensione successiva.
7. Accensione
Durante la fase di accensione possono verificarsi valori di emissione più elevati. È pertanto opportuno ridurre al minimo questa fase.
Le posizioni della valvola descritte nella tabella n. 1 (si veda la figura sulla destra) sono state determinate nel corso dei collaudi effettuati e sono da considerarsi solo una racco-mandazione. Adeguare le posizioni della valvola della stufa camino Merida alle condizioni cMeridatiche e al tiraggio del comignolo, in base alla situazione specifica.
CONSIGLIO!
La stufa camino Merida deve essere tenuta chiusa durante il funzionamento. Aprire lo sportello del focolare solo per aggiungere altra legna.
AVVERTENZA!
Non utilizzare mai per l'accensione alcool, benzina o altri combustibili liquidi.
Accensione
| Metodo | Posizione dei comandi |

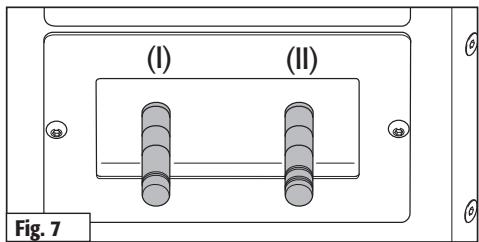

| Aprire completamente l'aria primaria e quella secondaria. | Estrarre completamente la valvola dell'aria primaria e secondaria. (fig. 7) |
| Aprire la griglia. | Estrarre la leva della griglia. |
| Accumulare la cenere residua e gli eventuali resti di legna bruciata nel centro del focolare | |
| Mettere nel centro del focolare 2-3 piccoli ceppi. Su di essi posizionare gli accendifuoco e circa 0,5 kg di trucioli di legna. | Aprire lo sportello del focolare. |
| Accendere gli accendifuoco. | Chiudere lo sportello della zona fuoco. |
Tab. 1
8. Aggiunta di legna / Riscaldare con potenza nominale
Aggiungere l'altra legna appena le fiamme della legna già consumata si sono spente.
Aggiunta di legna / Riscaldare con potenza nominale
| Metodo | Posizione dei comandi |

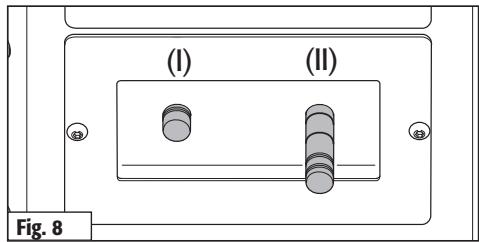

| Regolare l'aria primaria e l'aria secondaria. | Chiudere la valvola dell'aria primaria (I), posizionare la valvola dell'aria secondaria (II) tra lineetta 2 e 3. (fig. 8) |
| Chiudere la griglia. | Premere la leva della griglia. |
| Inserire nella parte più arretrata del vano di combustione due ceppi di legno di ca. 0,8 kg con la corteccia verso l'alto o verso l'esterno. Deporre solo uno strato di materiale combustibile. | Aprire lo sportello della zona fuoco. |
| Chiudere lo sportello della zona fuoco. |
Tab. 2
9. Riscaldare con mattonelle di lignite
L'accensione e la prima aggiunta di legna dovrebbero essere effettuate con legna, vedi capitolo „Accensione“. Quando si è formata una bella brace, si potranno inserire le prime due-tre mattonelle di lignite. Posizionarle nel centro sulla griglia distanziandole tra di loro e bruciandole come spiegato qui di seguito:
Riscaldare con mattonelle di lignite
| Metodo | Posizione dei comandi |

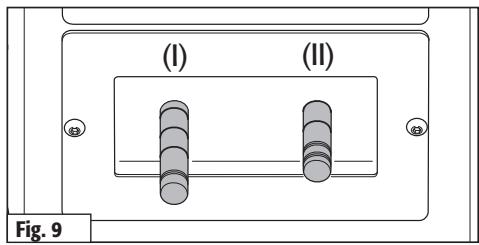

| Aprire completamente l'aria primaria. | Estrarre completamente la valvola dell'aria primaria (I). |
| Regolare l'aria secondaria. | Posizionare la valvola dell'aria secondaria (II) sulla posizione 2. (fig. 9) |
| Aprire la griglia. | Estrarre la leva della griglia. |
Tab. 3
10. Mantenimento della brace e riaccensione della fiamma
Aspettare fino a quando le mattonelle di lignite con le regolazioni su descritte si sono ben accese. Chiudere quindi l'aria primaria (I) e la griglia. Chiudere per 2/3 l'aria secondaria (II).
CONSIGLIO!
Fintanto che il camino è acceso non chiudere mai del tutto l'aria secondaria.
Per riaccendere la fiamma scuotere la brace residua usando la leva scuotigriglia. Aprire l'aria primaria (I) e inserire nuovi ceppi di legna.
11. Svuotamento del cassetto della cenere
Smaltire la cenere per motivi di sicurezza solo quando si è raffreddata. Quando si preleva la cenere, il coperchio deve trovarsi sotto il cassetto della cenere.
Estrarre il cassetto della cenere con il coperchio posto sotto di esso. Spingere il coperchio sul cassetto della cenere in modo tale da chiuderlo. La cenere, leggera, non potrà così sollevarsi e l'ambiente rimarrà pulito. Per rimettere il cassetto della cenere, effettuare l'operazione nell'ordine inverso.
ATTENZIONE!
Un accumulo eccessivo di cenere può pregiudi care l'apporto di aria primaria e anche bloccar la del tutto. Fare attenzione che lo spazio inter posto tra il cassetto della cenere e il fondo del cassetto consenta il passaggio dell'aria primaria.
12. Dati tecnici
Stufa-camino Merida, DIN-EN 13240 : 2001 + A2 2004 e Art. 15 a B-VG (Austria), può essere utilizzata solo con zona fuoco chiusa, con la possibilità di collegare più stufe a un camino.
N. VKF: 21010; Numero verbale di collaudo (A): FSPS-Wa 1962-A
Quanto alle dimensioni del camino, in conformità alla norma EN 13384-1 / 2 sono validi i dati seguenti:
| Valori della combustione | Legna | Matonella | |
| Potenza calorifica nominale | 5 | 5 | kW |
| Corrente della massa dei gas combusti | 4 | 4 | g/s |
| Temperatura al raccordo dei gas combusti | 280 | 280 | °C |
| Pressione minima d'alimentazione a potenza calorifica nominale | 12 | 12 | Pa |
| Contenuto CO con 13% O2 | 1059 | 1113 | mg/m3 |
| Rendimento | 80 | 79 | % |
| Polvere fine | 23 | 50 | mg/m3 |
La potenza calorifica nominale di 4 kW indicata sulla targhetta dell'apparecchio è sufficiente secondo l'isolamento della casa per 10 - 50 m² (senza garanzia)
| Misure: | Althezza | Larghezza | Profondità |
| Stufa | 135 cm | 48 cm | 48 cm |
| Zona fuoco | 34 cm | 22 cm | 27 cm |
| Peso: | 144 | kg |
| Apertura zona fuoco: | 888 | cm2 |
| Diametro del canale da fumo: | 15 | cm |
| Diametro tubo sistema di ventilazione Hase* | 10 | cm |
*Per un'alimentazione di aria separata in case a basso consumo energetico ed in presenza di insufficiente aria di combustione in aree di esposizioni.

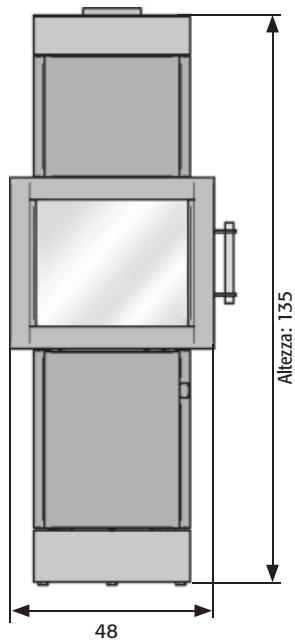

Vista frontale
Vista dall'alto
Vista laterale
Dimensioni in cm
13. Dichiarazione di conformità CE
L'originale della dichiarazione di conformità e i relativi documenti sono depositati presso il produttore.
Con la presente, il costruttore: Hase Kaminofenbau GmbH
dichiara che l'apparecchio di riscaldamento indipendente a combustibili solidi, recante la denominazione commerciale:
Merida
è conforme alle disposizioni previste dalla:
Direttiva Europea 89/106/CEE per i prodotti da costruzione nonché al Mandato M129
e che è conforme alla seguente norma armonizzata:
EN 13240:2001+EN 13240:2001/ A2: 2004
Il seguente organismo di controllo notificato ha verificato che l'apparecchio di riscaldamento indipendente a combustibili solidi è conforme ai requisiti previsti dalla norma:
RWE Power AG
Fernando Najera, amministratore delegato
Le norme di sicurezza delle istruzioni per l'uso e il montaggio allegate al prodotto devono essere rispettate.
