IR7243W - Télécommande X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini-contrôleur infrarouge pour télécommande universelle
Marque	X10
Modèle	IR7243W
Alimentation	230 V ~ 50 Hz
Nombre de modules contrôlables	Jusqu'à 8 modules X10 (16 avec télécommande universelle)
Portée	Dans toute la maison via courant porteur (CPL)
Codage	Code maison (A-P) et code unité (1-16)
Fonctions principales	Allumer/éteindre, variation d'intensité lumineuse, allumer toutes les lumières, éteindre tous les appareils
Compatibilité télécommandes	Télécommandes universelles infrarouges X10 et autres avec code approprié
Dimensions (estimées)	10 x 6 x 4 cm
Poids (estimé)	150 g
Matière	Plastique ABS
Couleur	Blanc
Installation	Simple, brancher sur une prise secteur, sélectionner le code maison
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas utiliser pour contrôler des radiateurs ou appareils de chauffage puissants
Pièces détachées et réparabilité	Non spécifié ; produit scellé, non réparable par l'utilisateur
Garantie	Voir conditions du fabricant

FOIRE AUX QUESTIONS - IR7243W X10

Comment installer le mini-contrôleur IR7243W ?

Branchez le mini-contrôleur dans une prise 230 V - 50 Hz. À l'aide d'un petit tournevis, sélectionnez une des 16 lettres (A à P) sur le sélecteur de code maison situé en haut à droite du boîtier. Ce code doit être le même que celui de vos modules X10 et de votre télécommande.

Comment programmer une télécommande universelle avec ce système ?

Consultez la liste des codes domotiques fournie avec votre télécommande pour trouver le code X10 approprié. Programmez ce code sur une touche mode de votre télécommande (comme pour un VCR ou SAT). Référez-vous au guide utilisateur de votre télécommande pour la méthode exacte.

Que faire si la télécommande ne commande pas les modules ?

Assurez-vous que la télécommande est en mode Domotique. Vérifiez que le code maison du mini-contrôleur correspond à celui des modules. Dirigez correctement la télécommande vers la face avant du mini-contrôleur. Si le problème persiste, remplacez les piles de la télécommande.

Puis-je contrôler plus de 8 modules ?

Oui, avec une télécommande universelle appropriée, vous pouvez contrôler jusqu'à 16 modules. Utilisez les touches numériques pour les codes unité 1 à 9, puis pour 10 à 16, suivez les combinaisons spécifiques (par exemple, touche '0' puis 'Chan+' pour le code 10).

Comment allumer ou éteindre une lumière spécifique ?

Dirigez la télécommande vers le mini-contrôleur. Sélectionnez le mode Domotique. Appuyez sur le code unité du module (1-9) sur le clavier numérique. Ensuite, appuyez sur Channel UP pour allumer ou Channel DOWN pour éteindre.

Comment faire varier l'intensité lumineuse ?

Dirigez la télécommande vers le mini-contrôleur en mode Domotique. Sélectionnez le code unité du module. Appuyez sur Volume UP pour augmenter l'intensité ou Volume DOWN pour la diminuer. Note : cette fonction nécessite une lampe branchée sur un module 'lampe' X10.

Comment allumer toutes les lumières d'un coup ?

Dirigez la télécommande vers le mini-contrôleur. Sélectionnez le mode Domotique. Appuyez sur la touche Power de votre télécommande. Toutes les lumières connectées à des modules X10 s'allumeront.

Comment éteindre tous les appareils ?

Dirigez la télécommande vers le mini-contrôleur. Sélectionnez le mode Domotique. Appuyez sur la touche Mute de votre télécommande. Tous les modules X10 (lumières et appareils) s'éteindront.

Quels sont les codes unité pour les numéros 10 à 16 ?

Pour le code 10 : appuyez sur '0' puis les touches de commande. Pour 11 : 'A.B' puis commande. Pour 12 : 'Record' (③) puis commande. Pour 13 : 'Carré' (■) puis commande. Pour 14 : 'R' (®) puis commande. Pour 15 : 'R' une nouvelle fois puis commande. Pour 16 : '--/--' puis commande. Utilisez Chan+ pour allumer, Chan- pour éteindre, Vol+ pour intensité+, Vol- pour intensité-.

Quelles précautions de sécurité dois-je prendre ?

N'utilisez pas ce système pour contrôler des radiateurs électriques ou autres appareils de chauffage puissants, car un allumage accidentel pourrait provoquer un incendie. Évitez de brancher des appareils vides (ex : cafetière) qui pourraient s'endommager. Débranchez le mini-contrôleur en cas d'orage.

MODE D'EMPLOI IR7243W X10

Guide utilisateur

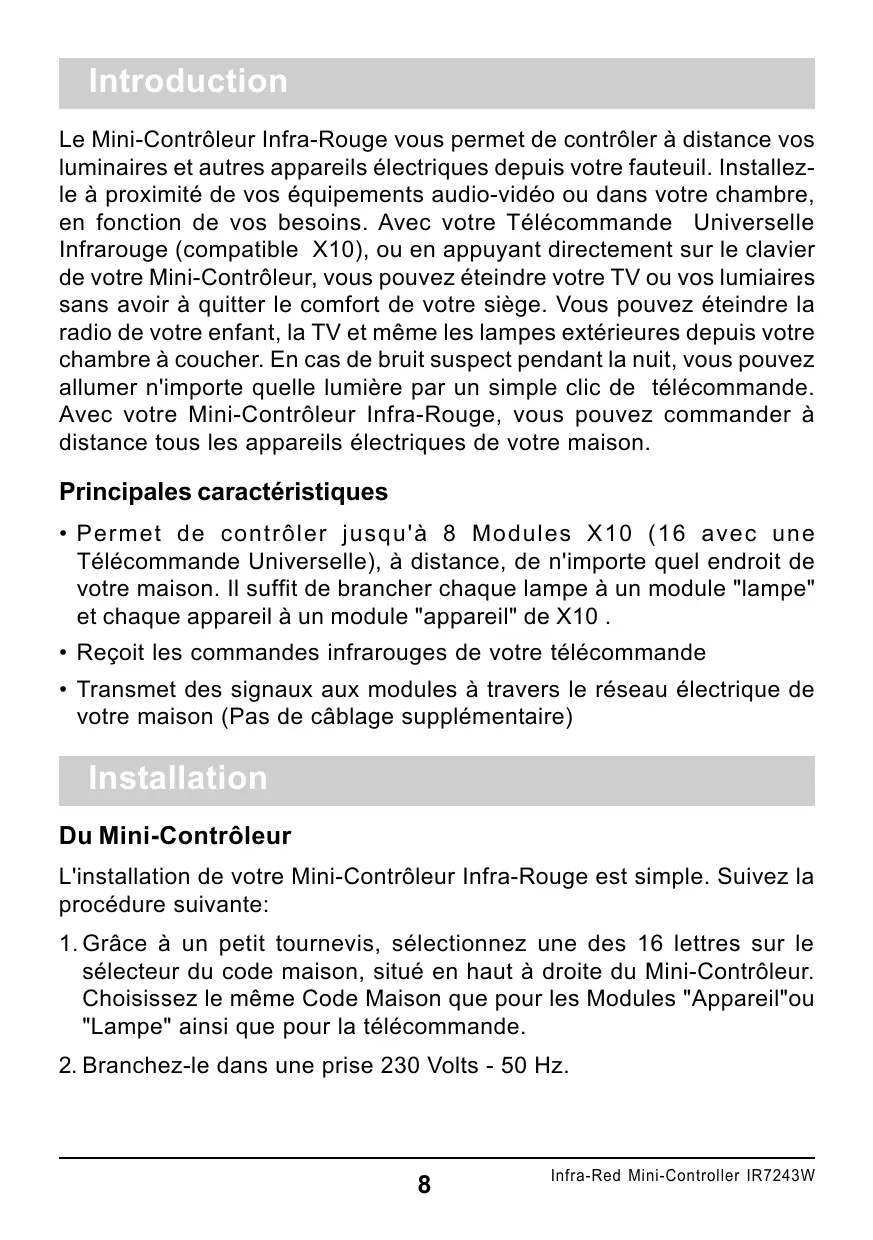

Le Mini-Contrôleur Infra-Rouge vous permet de contrôler à distance vos luminaires et autres appareils électriques depuis votre fauteuil. Installez-le à proximité de vos équipements audio-video ou dans votre chambre, en fonction de vos besoins. Avec votre Télécommande Universelle Infrarouge (compatible X10), ou en appuyant directement sur le clavier de votre Mini-Contrôleur, vous pouvez éteindre libre TV ou vos luminaires sans avoir à quitter le confort de votre siège. Vous pouvez éteindre la radio de votre infant, la TV et même les lampes extérieures depuis votre chambre à coucher. En cas de bruit suspect pendant la nuit, vous pouvez allumer n'importe quelle lumière par un simple clic de télécommande. Avec votre Mini-Contrôleur Infra-Rouge, vous pouvez commander à distance tous les appareils électriques de votre maison.

Principales caractéristiques

• Permet de contrôler jusqu'à 8 Modules X10 (16 avec une Télécommande Universelle), à distance, de n'importe quel endroit de votre maison. Il suffit de brancher chaque lampe à un module "lampe" et chaque appareil à un module "appareil" de X10.
• Reçoit les commandes infrarouges de votre télécommande
• Transmet des signaux aux modules à travers le réseau électrique de votre maison (Pas de câblage supplémentaire)

Du mini-contrôleur

L'installation de votre Mini-Contrôleur Infra-Rouge est simple. Suivez la procédure suivante:

1. Grâce à un petit tournevis, sélectionnez une des 16 lettres sur le sélecteur du code maison, situé en haut à droite du Mini-Contrôleur. Choisissez le même Code Maison que pour les Modules "Appareil" ou "Lampe" ainsi que pour la télécommande.
2. Branchez-le dans une prise 230 Volts - 50 Hz.

Pour une télécommande Pronto : Si le code maison du IR7243 est "P", alors tous les ordres provenant d'une Pronto seront transmis au courant porteur, par l'envoi du code "maison" programmé dans l'écran "réglage code maison" de la Pronto, même différent de "P". Si en revanche, vous utilisez le clavier du IR7243, c'est le code maison "P" qui sera transmis.

Programmation de la télécommande infra-rouge X10

Pour contrôler les appareils X10 à partir de votre télécommande, vous devez préalablement enregistrer le code Domotique dans votre télécommande X10. Vous pouvez ce code dans la liste de codes fournie avec votre télécommande. Pour saisir le code, veuillez-vous référer au guide utilisateur de votre télécommande (même procédure que pour programmer un code VCR, SAT...). Notez que vous devrez dédier une touche mode de votre télécommande à cette fonction Domotique.

Pour une télécommande autre que X10, reportez-vous à sa liste de codes pour couvrir le code X10 et à son guide d'utilisation pour la méthode de programmation.

Pour allumer / éteindre une lumière ou un appareil

1. Dirigez la télécommande vers la face avant du Mini-Contrôleur.
2. Sélectionnez le mode Domotique sur votre Télécommande.
3. Pressez le Code Unité du Module (1-9) que vous désirez contrôler au moyen du clavier numérique de votre télécommande.
4. Appuyez sur les touches Channel UP/DOWN de la télécommande pour Allumer/Eteindre.

Pour réduire / augmenter l'intensité lumineuse

1. Dirigez la télécommande vers la face avant du Mini-Contrôleur.
2. Sélectionnez le mode Domotique sur votre Télécommande.
3. Sélectionnez le Code Unité du Module (1-9).
4. Appuyez sur les touches Volume UP/DOWN de la télécommande pour augmenter / baisser l'intensité lumineuse.

N. B : Avec la plupart des télécommandes, pour allumer/éteindre ou faire varier l'intensité d'un module dont le code unité est supérieur à 9 :

• "10", pressez la touche "0" puis la touche "Chan+" pour allumer, "Chan-" pour éteindre, "Vol+" pour augmenter l'intensité ou "Vol-" pour la diminuer
• "11", pressez la touche "A. B" puis la touche "Chan+" pour allumer, "Chan-" pour éteindre, "Vol+" pour augmenter l'intensité ou "Vol-" pour la diminuer
• "12", pressez la touche "③" (ou "record") puis la touche "Chan+" pour allumer, "Chan-" pour éteindre, "Vol+" pour augmenter l'intensité ou "Vol-" pour la diminuier
• "13", pressez la touche "□" puis la touche "Chan+" pour allumer, "Chan-" pour éteindre, "Vol+" pour augmenter l'intensité ou "Vol-" pour la diminuer
• "14", pressez la touche "®" puis la touche "Chan+" pour allumer, "Chan-" pour éteindre, "Vol+" pour augmenter l'intensité ou "Vol-" pour la diminuer
• "15", pressez la touche "®" puis la touche "Chan+" pour allumer, "Chan-" pour éteindre, "Vol+" pour augmenter l'intensité ou "Vol-" pour la diminuer
• "16", pressez la touche "--/--" puis la touche "Chan+" pour allumer, " Chan-" pour éteindre, "Vol+" pour augmenter l'intensité ou "Vol-" pour la diminuer

Pour allumer toutes les lumières

1. Dirigez la télécommande vers la face avant du Mini-Contrôleur.
2. Sélectionnez le mode Domotique sur votre Télécommande.
3. Appuyez sur la touche Power de votre télécommande

Pour éteindre tous les appareils et lumières

1. Dirigez la télécommande vers la face avant du Mini-Contrôleur.
2. Sélectionnez le mode Domotique sur votre télécommande.
3. Appuyez sur la touche Mute de la télécommande.

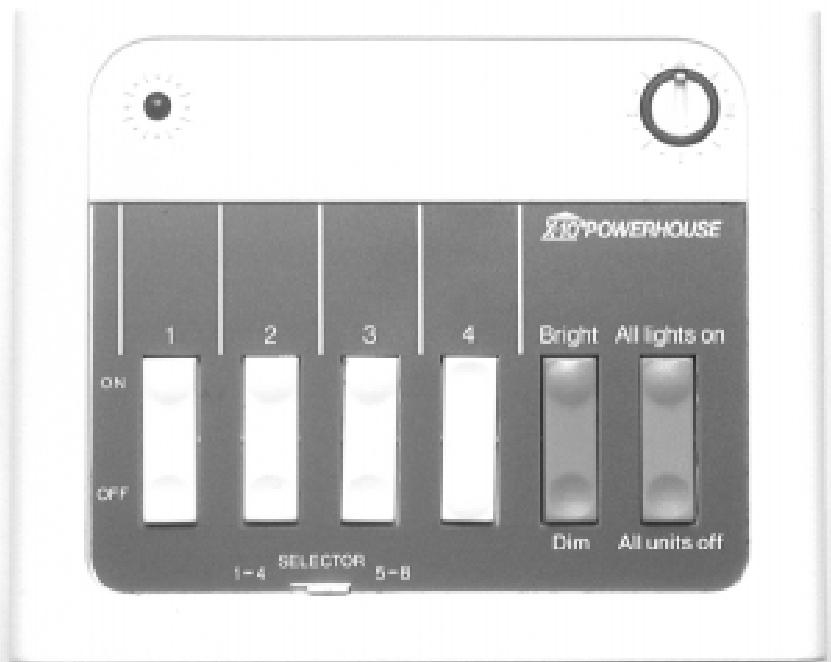

Contrôle à partir du clavier du mini-contrôleur

1. Appuyez sur une des 4 touches numériques correspondant au Code Unité du Module que vous souhaitez contrôler.
2. Pour allumer / éteindre le module concerné : appuyez sur la touche ON/OFF
3. Pour faire varier l'intensité lumineuse : appuyez sur la touche DIM/ BRIGHT (N. B. cette fonction ne marche que pour les lampes branchées dans un module "lampe")
4. Pour allumer toutes les lumières : appuyez sur "ALL LIGHTS ON"
5. Pour éteindre tous les appareils reliés à des modules X10 (lampes ou autres), appuyez sur "ALL UNITS OFF"

N. B. : L'interrupteur situé en bas sélectionne le groupe des 4 codes unités (modules numérotés de 1 à 4 ou de 5 à 8).

Précautions d'emploi

Le Mini-Contrôleur Infra-Rouge allumera ou éteindra systématiquement une lumière ou un appareil à l'instant même où vous utiliserez le mode "Domotique" de la Télécommande Universelle ou le Mini-Contrôleur. Ceci peut avoir des conséquences indésirables si le kit n'est pas utilisé avec précaution. Par exemple, une cafetière vide peut être accidentellement allumée et donc s'endommager. Si un radiateur est allumé alors qu'il est recouvert de vêtements, un incendie pourrait se déclencher. N'utilisez pas ce système pour contrôler des radiateurs électriques ou tout autre appareil de chauffage puissant.
