IR7243W - Fernbedienung X10 - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot-Ministeuerung für Universalfernbedienung
Marke	X10
Modell	IR7243W
Stromversorgung	230 V ~ 50 Hz
Anzahl steuerbarer Module	Bis zu 8 X10-Module (16 mit Universalfernbedienung)
Reichweite	Im ganzen Haus über Trägerfrequenz (CPL)
Codierung	Hauscode (A-P) und Einheitscode (1-16)
Hauptfunktionen	Ein-/Ausschalten, Dimmen, alle Lichter einschalten, alle Geräte ausschalten
Kompatibilität mit Fernbedienungen	X10 Infrarot-Universalfernbedienungen und andere mit passendem Code
Abmessungen (ca.)	10 x 6 x 4 cm
Gewicht (ca.)	150 g
Material	ABS-Kunststoff
Farbe	Weiß
Installation	Einfach, in eine Steckdose stecken, Hauscode auswählen
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nicht zur Steuerung von Heizkörpern oder leistungsstarken Heizgeräten verwenden
Ersatzteile und Reparatur	Nicht angegeben; versiegeltes Produkt, nicht vom Benutzer reparierbar
Garantie	Siehe Herstellerbedingungen

Häufig gestellte Fragen - IR7243W X10

Wie installiere ich die Ministeuerung IR7243W?

Stecken Sie die Ministeuerung in eine 230 V - 50 Hz Steckdose. Wählen Sie mit einem kleinen Schraubendreher einen der 16 Buchstaben (A bis P) am Hauscode-Wahlschalter oben rechts am Gehäuse. Dieser Code muss mit dem Ihrer X10-Module und Ihrer Fernbedienung übereinstimmen.

Wie programmiere ich eine Universalfernbedienung für dieses System?

Überprüfen Sie die mit Ihrer Fernbedienung gelieferte Liste der Hausautomationscodes, um den passenden X10-Code zu finden. Programmieren Sie diesen Code auf eine Modustaste Ihrer Fernbedienung (z.B. für VCR oder SAT). Beachten Sie die genaue Methode im Benutzerhandbuch Ihrer Fernbedienung.

Was tun, wenn die Fernbedienung die Module nicht steuert?

Stellen Sie sicher, dass die Fernbedienung im Hausautomationsmodus ist. Überprüfen Sie, ob der Hauscode der Ministeuerung mit dem der Module übereinstimmt. Richten Sie die Fernbedienung korrekt auf die Vorderseite der Ministeuerung. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien der Fernbedienung.

Kann ich mehr als 8 Module steuern?

Ja, mit einer geeigneten Universalfernbedienung können Sie bis zu 16 Module steuern. Verwenden Sie die Zifferntasten für die Einheitscodes 1 bis 9, für 10 bis 16 folgen Sie den spezifischen Kombinationen (z.B. Taste '0' dann 'Chan+' für Code 10).

Wie schalte ich ein bestimmtes Licht ein oder aus?

Richten Sie die Fernbedienung auf die Ministeuerung. Wählen Sie den Hausautomationsmodus. Drücken Sie den Einheitscode des Moduls (1-9) auf dem Nummernfeld. Drücken Sie dann Channel UP zum Einschalten oder Channel DOWN zum Ausschalten.

Wie dimme ich das Licht?

Richten Sie die Fernbedienung im Hausautomationsmodus auf die Ministeuerung. Wählen Sie den Einheitscode des Moduls. Drücken Sie Volume UP zum Erhöhen der Helligkeit oder Volume DOWN zum Verringern. Hinweis: Diese Funktion erfordert eine Lampe, die an ein X10-Lampenmodul angeschlossen ist.

Wie schalte ich alle Lichter auf einmal ein?

Richten Sie die Fernbedienung auf die Ministeuerung. Wählen Sie den Hausautomationsmodus. Drücken Sie die Power-Taste Ihrer Fernbedienung. Alle an X10-Module angeschlossenen Lichter schalten sich ein.

Wie schalte ich alle Geräte aus?

Richten Sie die Fernbedienung auf die Ministeuerung. Wählen Sie den Hausautomationsmodus. Drücken Sie die Mute-Taste Ihrer Fernbedienung. Alle X10-Module (Lichter und Geräte) schalten sich aus.

Welche Einheitscodes gibt es für die Nummern 10 bis 16?

Für Code 10: Drücken Sie '0' und dann die Befehlstasten. Für 11: 'A.B' dann Befehl. Für 12: 'Record' (③) dann Befehl. Für 13: 'Quadrat' (■) dann Befehl. Für 14: 'R' (®) dann Befehl. Für 15: erneut 'R' dann Befehl. Für 16: '--/--' dann Befehl. Verwenden Sie Chan+ zum Einschalten, Chan- zum Ausschalten, Vol+ zum Dimmen+, Vol- zum Dimmen-.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Verwenden Sie dieses System nicht zur Steuerung von elektrischen Heizkörpern oder anderen leistungsstarken Heizgeräten, da ein versehentliches Einschalten einen Brand verursachen könnte. Vermeiden Sie es, leere Geräte (z.B. Kaffeemaschine) anzuschließen, die beschädigt werden könnten. Trennen Sie die Ministeuerung bei Gewitter vom Netz.

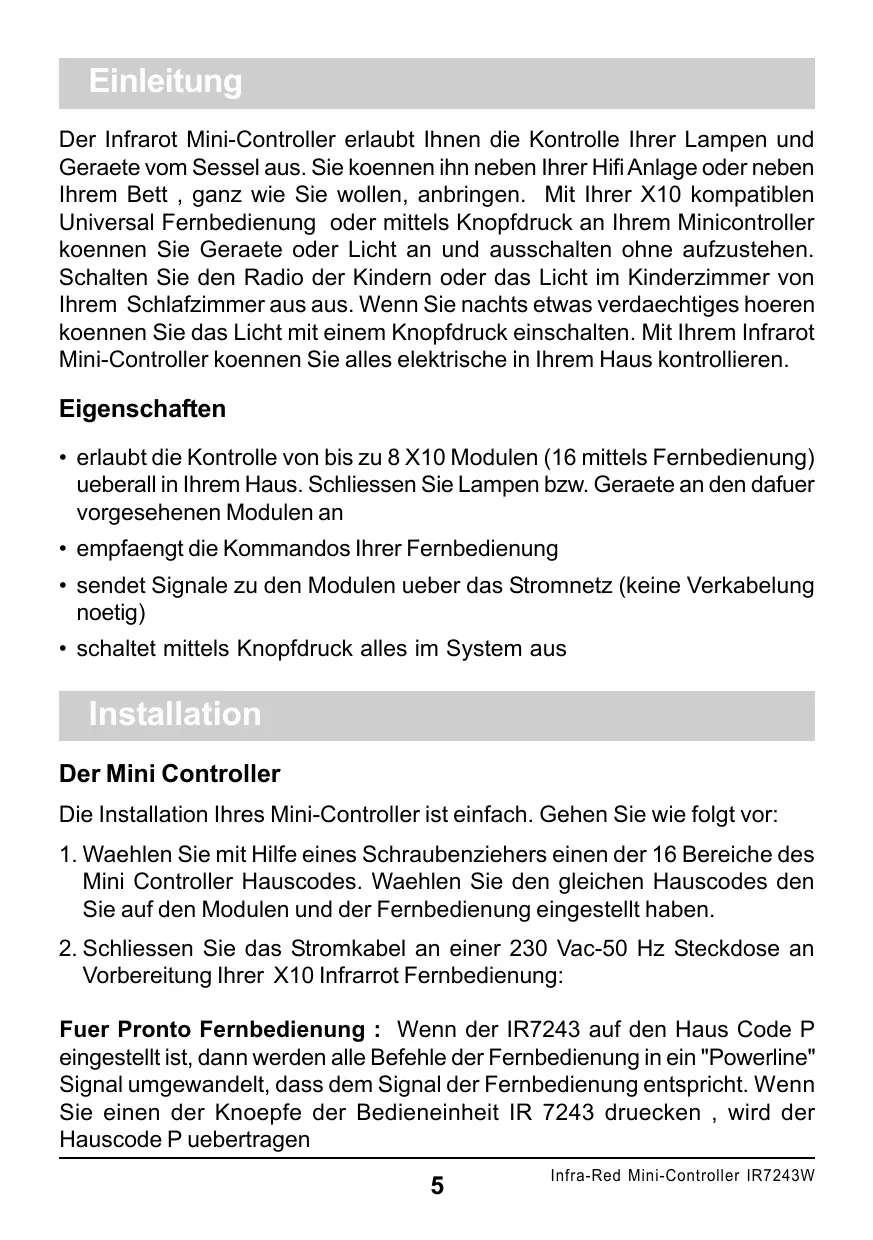

BEDIENUNGSANLEITUNG IR7243W X10

Der Infrarot Mini-Controller erlaubt Ohnen die Kontrolle ihrer Lampen und Geraete vom Sessel aus. Sie koennen ihn besoin ihrer Hifi Anlage oder besoin Ihrem Bett, ganz wie Sie wollen, anbringen. Mit ihrer X10 kompatiblen Universal Fernbedienung oder mittels Knopfdruck an Ihr dem Minicontroller koennen Sie Geraete oder Licht an und ausschalten ohne aufzustehen. Schalten Sie den Radio der Kindern oder das Licht im Kinderzimmer von Ihrem Schlafzimmer aus aus. Wenn Sie nachts etwas verdaechtgiges hoeren koennen Sie das Licht mit einem Knopfdruck einschalten. Mit Ihrem Infrarot Mini-Controller koennen Sie alles elektrische in Ihrem Haus kontrollieren.

Eigenschaften

• erlaubt die Kontrolle von bis zu 8 X10 Modulen (16 mittels Fernbedienung) ueberall in Ihrm Haus. Schliessen Sie Lampen bzw. Geraete an dendafuer vorgesehenen Modulen an
• empfaengt die Kommandoe Ihr Fernbedienung
• sendet Signale zu den Modulen ueber das Stromnetz (keine Verkabelung noetig)
• schaltet mittels Knopfdruck alles im System aus

Installation

Der Mini Controller

Die Installation Ihres Mini-Controller ist einfach. Gehen Sie wie folgt vor:

1. Waehlen Sie mit Hilfe eines Schraubenziehers einen der 16 Bereiche des Mini Controller Hauscodes. Waehlen Sie den gleichen Hauscodes den Sie auf den Modulen und der Fernbedienung eingestellt haben.
2. Schliessen Sie das Stromkabel an einer 230 Vac-50 Hz Steckdose an Vorbereitung ihrer X10 Infrarrot Fernbedienung:

Fuer Pronto Fernbedienung : Wenn der IR7243 auf den Haus Code P eingestellt ist, dann werden alle Befehle der Fernbedienung in ein "Powerline" Signal umgewandelt, dass dem Signal der Fernbedienung entspricht. Wenn Sie einen der Knoepfe der Bedieneinheit IR 7243 druecken , wird der Hauscode P uebertragen

Um ein X10 Modul zu kontrollieren, muessen Sie den Home Automation Code in ihre X10 Fernbedienung eingeben. Sie finden diesen im Code Buch ihrer Fernbedienung. (Gleicher Ablauf wie bei der Einstellung eines VCR oder SAT ..Codes). Hinweis: Sie muessen einen Mode Knopf festlegen um diesen Home Automation Code zu kontrollieren.

Fuer eine nicht X10 Fernbedienung schlagen Sieitte im entsprchenden Handbuch nach.

Bedienung mittels IR Fernbedienung

Ein Geraet oder Licht Ein/Aus Schalten:

1. Richten Sie die Fernbedienung auf den Mini-Controller.
2. Druecken Sie den ausgewaehlten Mode Knopf fuer Homeautomation auf ihrer Fernbedienung.
3. Druecken Sie den entsprechenden Unit Knopf des Moduls (1-9) auf Ihrer Fernbedienung.
4. Druecken Sie Channel up/ down um es ein/aus zuschalten

Dimmen der Lichter:

1. Richten Sie die Fernbedienung auf den Mini-Controller.
2. Druecken Sie den ausgewaehlten Mode Knopf fuer Homeautomation auf Ihrer Fernnbedienung.
3. Druecken Sie den entsprechenden Unit Knopf des Moduls (1-9) auf Ihrer Fernbedienung.
4. Druecken Sie zum Dimmen Volume UP/DOWN .

Hinweis: um ein/aus zu schalten bzw zum dimmen eines Moduls mit Unit Code:

• "10", druecken Sie " 0" und dann fuer "ein" (Chan+), "aus" (Chan-), "heller" (Vol+) "dunkel" (Vol-)
• "11", druecken Sie den A.B Knopf und dann "ein" (Chan+), "aus" (Chan-), "heller" (Vol+), "dunkel" (Vol-)
• "12", druecken Sie den (oder REC) und dann "ein" (Chan+), "aus" (Chan-), "heller" (Vol+), "dunkel" (Vol-)
• "13", druecken Sie den und dann "ein" (Chan+), "aus" (Chan-), "heller" (Vol+), "dunkel" (Vol-)
• "14", druecken Sie den Knopf, dann "ein" (Chan+), "aus" (Chan-), "hell" (Vol+) "dunkel" (Vol-)

• "15", druecken Sie den Knopf, dann "ein" (Chan+), "aus" (Chan-), "hell" (Vol+) "dunkel" (Vol-)

• "16", druecken Sie den --/-- Knopf, dann "ein" (Chan+), "aus" (Chan-), "hell" (Vol+) oder "dunkel" (Vol-)

Alle Lichter an:

1. Richten Sie die Fernbedienung auf den Mini-Controller.
2. Druecken Sie den ausgewaehlten Mode Knopf fuer Homeautomation auf Ihrer Fernbedienung..
3. Drucken Sie den Power Knopf auf Ihrer Fernbedienung

Alle Lichter/Geraete aus:

1. Richten Sie die Fernbedienung auf den Mini-Controller.
2. Druecken Sie den ausgewaehlten Mode Knopf fuer Homeautomation auf ihrer Fernbedienung.
   3.Druecken Sie den Mute Knopf auf Ihrer Fernbedienung

Kontrolle mit Ihrhrem Mini-Controller

Benutzung des Kontroll Panels des Mini Controller's :

1. Druecken Sie einen der vier Nummern Knoepfe der dem Unit Code des zu kontrollierenden Moduls entspricht.
2. Ein/Ausschalten des gewaehlten Modus: druecken Sie den ON/OFF Knopf.
3. Dimmen: druecken Sie den DIM/BRIGTH Knopf (Hinweis :funktioniert nur wenn die ausgewaehlte Lampe an einem Lampenmodul angeschlossen ist)
4. Alle Lichter an: druecken Sie den "ALL LIGHTS ON" Knopf
5. Alle Lichter aus: druecken Sie den "ALL UNITS OFF" Knopf

Der Wahl Schalter entscheidet welche Gruppe der vier Unit Codes (1-4 oder 5-8) angesteuert wird.

Sicherheitshinweis :

Bitte beachten Sie, dass Ihr Infrarot Mini Controller immer Geraete oder Lichter schaltet sobald Sie ihre Fernbedienung oder Mini Controller benutzen. Wenn Sie nicht vorsichtig sind kann das schlimme Folgen haben, falls Sie nicht vorsichtig sind. Zum Beispiel kann eine leere Kaffeemaschine eingeschaltet werden und durch Ueberhitzung beschaedigt werden. Wenn eine Elektroheziehung eingeschaltet wird, solange Dort z.B. Kleidung haengt kann es zu einem Brand kommt Benutzen Sie das System deshalb nicht um große Stromabnehmer, wie z.b. tragbare Heizungen, zu kontrollieren.
