BEDIENUNGSANLEITUNG EASYTOUCH 35 X10

Allgemeine Sicherheitshinweise_______________________________________________ 27 Einleitung __________________________________________________________________ 28 Einlegen der Batterien _______________________________________________________ 29 Beschreibung der ET35 "Plastik" Tasten _______________________________________ 29 Beschreibung der ET35 "Touchscreen" Tasten __________________________________ 30 Programmierung mit 3-stelligen Codetabellen für TV, VCR, CD, SAT, CBL, DVD, AUDIO und MARMITEK X-10 Home Automation Tasten ___________________ 33 Programmierung mittels Marken-Suchlauf _____________________________________ 34 Programmierung mittels Code-Suchlauf _______________________________________ 35 Identifizierung der bei den Suchläufen gefundenen Codes ______________________ 37 Programmierung eines Makro ________________________________________________ 38 Programmumschalttaste ____________________________________________________ 40 Festlegen der im Display angezeigten Funktionen ______________________________ 41 Eingeben der Codes_________________________________________________________ 42

MARMITEK X-10 HAUSTECHNIK______________________________________________ 44

14.1 Verändern des Hauscodes für die Haustechnik_____________________________ 45

14.2 Programmieren des Haustechnik-Codes (IR oder RF)________________________ 45

Zusatzfunktionen ___________________________________________________________ 47 Ihre Geräte überall im Haus Fernbedienen _____________________________________ 48 Probleme und Problemlösungen ______________________________________________ 48 1 Allgemeine Sicherheitshinweise Technische Manipulationen oder sonstige Änderungen des Produktes sind auf Grund der Sicherheits- und Zulassungsbestimmungen verboten. Verwenden Sie keine scharfen oder metallenen Gegenstände auf dem Touchscreen Display. Drücken Sie nicht auf das Glas des Touchscreen Displays. Achten Sie auf die korrekte Inbetriebnahme des Gerätes – verwenden Sie die Bedienungsanleitung. Kinder sollten das Gerät nur unter Aufsicht eines Erwachsenen benutzen. Vermeiden Sie folgendes:

starke mechanische Abnutzung hohe Temperaturen starke Vibrationen hohe Luftfeuchtigkeit Bitte beachten Sie auch die zusätzlichen Sicherheitshinweise in den unterschiedlichen Kapiteln der Bedienungsanleitung. Für Fragen, die nicht in der Bedienungsanleitung geklärt werden, besuchen Sie bitte www.marmitek.com. Für eine ordnungsgemäße Installation lesen bitte sorgfältig die Bedienungsanleitung und Sicherheitshinweise. EASYTOUCH 35

DEUTSCH Inhalt easytouch35_manual ok 6/17/03 10:30 AM Page 28 Batteriewechsel: Das Gerät darf nur mit 4 AAA Batterien betrieben werden – versuchen Sie niemals, es an eine andere Stromversorgung anzuschließen. Achten Sie beim Einlegen der Batterien auf die richtige Polarität. Entfernen Sie die Batterien, wenn das Gerät für längere Zeit nicht benutzt wird. Vergewissern Sie sich, dass die Batterien nicht kurzgeschlossen werden und nicht in Feuer entsorgt werden (Explosionsgefahr). Batterien gehören nicht in Kinderhände. Lassen Sie Batterien nicht offen herumliegen – sie könnten von Kindern oder Tieren verschluckt werden. Falls dies passiert, suchen Sie umgehend einen Arzt auf. Auslaufende oder defekte Batterien können bei Hautkontakt Verbrennungen oder Verätzungen hervorrufen – verwenden Sie gegebenenfalls geeignete Handschuhe. Entsorgung der Batterien: Batterien sind Sondermüll und gehören nicht den normalen Hausmüll. Der Endverbraucher ist gesetzlich verpflichtet Batterien sachgemäß zu entsorgen – Entsorgung im normalen Hausmüll ist verboten. Ihre gebrauchten Batterien können in alle ortsansässigen authorisierten Sammelstellen zurückgebracht werden. Schützen Sie unsere Umwelt! 2 Einleitung Die ET35 wurde entwickelt um bis zu 8 Geräte zu bedienen (TV, VCR, CD, SAT, CBL, DVD, AUDIO, MARMITEK X-10 Home Automation). Die MARMITEK X-10 Home Automation Taste kann zur Bedienung von jedem anderen Audio/Video Gerät benutzt werden. Um eine komfortable direkte Bedienung aller dieser Geräte zu ermöglichen hat die ET35 eine Touchscreen Anzeige. Die Touchscreen Anzeige kann nur die Funktionen anzeigen, die Sie während eines bestimmten Ablaufs benötigen, z. B. während der Einstellung der ET35 zur Bedienung eines A/V Gerätes oder beim Bedienen eines Gerätes. Die ET35 hat einzigartige Merkmale, die zu einer großen Speicherkapazität führen, wie z.B.:

"Macro" Option: Ingesamt können 20 Tastenbefehle unter jeder der 9 verfügbaren Macro Tasten gespeichert werden. Code Eingabe, bis zu 40 Tasten pro Modus Kanal Scan/Such Funktion Video Plus / Show-View Taste Gesamt-Ausschalt-Funktion: um alle Modi mit 2 Tastenbefehlen auszuschalten TV Volume/ Mute, welcher Modus zuletzt gewählt worden war Kanal-Wechsel-Taste Anpassung der Anzeige, Benutzung einer vorgefertigten List mit Symbolen nach Ihren spezifischen Bedürfnissen RF Übertragung, zur Bedienung Ihrer Geräte durch Wände und Decken hindurch (RF to control your appliances through walls and ceilings (PowerMid Empfänger nötig, separat erhältlich) MARMITEK easytouch35_manual ok

6/17/03 10:30 AM Page 29 Die Marmitek X-10 Taste ermöglicht es Ihnen, Lampen und elektrische Geräte fernzubedienen. Zur Steuerung von Lampen oder anderer Anwendungen benötigen Sie zusätzliche Haustechnikmodule. Für mehr Informationen besuchen Sie www.marmitek.com. Die ET35 enthält eine Liste mit Codes die in in die Fernbedienung vorprogrammiert wurden. Diese Liste deckt nahezu alle Audio/Video Produkte, die momentan auf dem Markt sind, ab. 3 Einlegen der Batterien

Öffnen Sie die Abdeckung auf der Rückseite der ET35 Legen Sie 4 Batterien ein (AAA, Alkaline). Vergewissern Sie sich, dass die Batterien die gleiche Marke haben und dass sie NEU sind und beachten Sie die Polarität, die auf der Innenseite des Batteriefaches angegeben ist. Alle benutzerprogrammierten Parameter bleiben während des Batterie-wechsels erhalten. 4 Beschreibung der ET35 "Plastik" Tasten

LED: Geht an, wenn eine Plastiktaste oder eine Touchscreen Display Taste gedrückt wird und zeigt an, wenn Befehle übertragen werden.

2. TV, VCR, CD, SAT, CBL, DVD, AUDIO, Marmitek X-10 Home Automation Modus:

Zum Auswählen des Gerätes, das Sie bedienen möchten Die Marmitek X-10 -Taste ermöglicht Ihnen die Bedienung einer jeden Lichtquelle oder Anwendung, die mit den Haustechnikmodulen (X10) verbunden ist sowie die Steuerung und Programmierung jeder Art von Gerät, wie Fernseher, Satellitempfänger, Videorecorder oder DVD-Spieler. Standard ist diese Taste für die Steuerung der Haustechnikmodule vorprogrammiert.

3. POWER: Zum Ausschalten des zuletzt gewählten Gerätes

Modus: Schaltet alle Lampen an.

4. VOL + / -: Zur Kontrolle der Lautstärke

Modus: Erhellen oder Abdunkeln des ausgewählten Haustechnikmoduls.

5. MACRO: Zum Aktivieren eines Makros (siehe Kapitel 10)

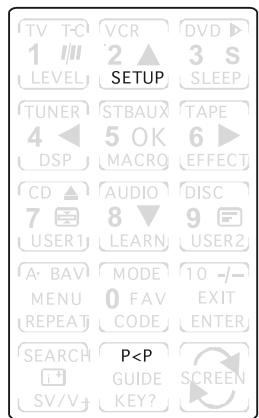

6. SET UP: Zum Einstellen der Fernbedienung für das Gerät, das Sie bedienen möchten.

Ermöglicht Zugriff auf Unterfunktionen: - Drücken Sie die SETUP Taste und lassen sie wieder los (das S Segment erscheint in der rechten oberen Ecke des Touchscreen Displays) - Drücken Sie die gewünschte Unterfunktionstaste (das „S" ist abgeschalten)

7. MUTE: Zum An- und Abstellen des Tons

Modus: Schaltet alle Haustechnikmodule aus.

8. CHAN +/-: Zum Anwählen des nächsten oder vorherigen Kanals

Modus: Schaltet das aisgewählte Haustechnikmodul ein oder aus. TELETEXT ON: Zum Anzeigen des Teletextes TELETEXT OFF: Zum Abschalten des Teletextes Rücklauf Im Videorecorder-, DVD- oder CD-Modus: Diese Schaltfläche funktioniert auf dieselbe Weise wie bei Ihrer Original-Fernbedienung. Im TV-Modus: farbige Taste (Rot), Steuerung des Videotextes oder spezieller Anlagenfunktionen. EASYTOUCH 35

DEUTSCH Um es Ihnen einfacher zu machen, den richtigen Code für Ihr Audio/Video Gerät zu finden, empfehlen wir Ihnen die Code Suchlauffunktion. easytouch35_manual ok

6/17/03 10:30 AM Page 30 Schnelllauf vorwärts Im Videorecorder-, DVD- oder CD-Modus: Diese Schaltfläche funktioniert auf dieselbe Weise wie bei Ihrer Original-Fernbedienung. Im TV-Modus: farbige Taste (Blau), Steuerung des Videotextes oder spezieller Anlagenfunktionen. Abspielen Im Videorecorder-, DVD- oder CD-Modus: Diese Schaltfläche funktioniert auf dieselbe Weise wie bei Ihrer Original-Fernbedienung. Im TV-Modus: farbige Taste (Gelb), Steuerung des Videotextes oder spezieller Anlagenfunktionen. Stopp Im Videorecorder-, DVD- oder CD-Modus: Diese Schaltfläche funktioniert auf dieselbe Weise wie bei Ihrer Original-Fernbedienung. Im TV-Modus: farbige Taste (Grün), Steuerung des Videotextes oder spezieller Anlagenfunktionen. REC (Aufnahme) Diese Taste funktioniert auf dieselbe Weise wie die auf Ihrer Original-Fernbedienung für den Videorecorder. Um Fehler zu vermeiden, müssen Sie die Taste zweimal drücken, um diese Funktion zu aktivieren. Pause Im Videorecorder-, DVD- oder CD-Modus: Diese Schaltfläche funktioniert auf dieselbe Weise wie bei Ihrer Original-Fernbedienung. Im TV-Modus: farbige Taste (Violett), Steuerung des Videotextes oder spezieller Anlagenfunktionen. Touch Screen Erleuchtung Das Display wird erleuchted. Wann Sie während zehn Sekunde keine Tasten drücken, dann schaltet die Erleuchtung wieder ab. Fehleranzeige Die LED leuchtet 3 Mal und es piept 3 Mal bei jedem fehlerhaften Zustand. 5 Beschreibung der ET35 "Touchscreen" Tasten Das Touchscreen Display Das „Liquid Crystal Display" (Touchscreen) entspricht einem virtuellen Tastenfeld und ist in 15 Positionen unterteilt. Durch Drücken der "SCREEN" Taste können Sie zwischen zwei verfügbaren Einstellungen oder „Anzeigen" der Tasten für den Modus in dem Sie sich befinden hin- und herschalten. Master Screen TV T-C LEVEL DVD

EX IT ENTER SCREEN MARMITEK easytouch35_manual ok 6/17/03 10:30 AM Page 31 Wenn die Fernbedienung nicht in Betrieb ist, zeigt das Display nichts an. Durch Drücken der Setup Taste, irgendeiner Modus Taste, der Macro Taste oder irgendeiner Touchscreen Taste schaltet sich das Display ein. Die übrigen Plastiktasten aktivieren das Display nicht. Alle Anwendungen können durch 2 Touchscreen Anzeigen bedient werden. Die üblichen Anzeigentasten sind nachstehend erklärt. Nummerntasten 0 - 9: Zum Eingeben von Zahlen oder Nummern z. B. zum Anwählen des Kanals zum Eingeben des Codes Ihres Gerätes DEUTSCH -/--: In Verbindung mit den Nummerntasten ermöglicht es Ihnen diese Taste direkt Kanäle anzuwählen, deren Nummer größer als 9 ist (abhängig vom Gerätetyp) A/V: Auswahl des SCART Steckers zum Anschauen oder Aufnehmen von z. B. DVD, SAT, VCR, … SEARCH: zum Durchsuchen von verfügbaren Programmkanälen oder Spuren (siehe Kapitel 15.4) P<P: Ermöglicht die Programmierung von 2 bestimmten Kanälen und das Umschalten zwischen diesen Kanälen mit einem einzigen Tastendruck (siehe Kapitel 11) SCREEN: Zum Umschalten zwischen dem 1. und dem 2. Display Modus UP, DOWN, LEFT, RIGHT: Richtungstasten MENU: Zum Anzeigen des Menus OK: Bestätigt die Menu Auswahl EXIT: Zum Abschalten des Menus Info Taste: zum Anzeigen der Programmkanäle und Titelinformationen etc Andere nützliche Touchscreen Tasten Teletext Mix: (TV, CBL & SAT) Ermöglicht das Mischen des Teletextes und des Bildes des angewählten Kanals Teletext Hold: (TV, CBL & SAT) Stoppt das Weiterblättern der Seiten im Teletext Modus. SV/V+: (VCR) entspricht den "Showview" or "Videoplus" Funktionen (siehe Kapitel 15.5). (VCR) Bandgeschwindigkeit, d.h. Short-Play oder Long-Play. EASYTOUCH 35

easytouch35_manual ok 6/17/03 10:30 AM Page 32 10: (DVD) zur Eingabe von Zahlen, die größer sind als 0-9 (z. B. +10). REPEAT: (DVD) zur Wiederholung der Wiedergabe der DVD entweder komplett oder von 2 durch den Anwender bestimmten Punkten (Repeat A-B). T-C: (DVD) DVD Track oder Kapitel Wiedergabe FAV: (SAT & CBL) ist für die „Lieblings" Kanalfunktion des Gerätes GUIDE: (SAT & CBL) zum Aufrufen der „On-Screen" Programmierungsanleitung des Gerätes A-B: (AUDIO) Lautsprecher A oder B DSP: (AUDIO) Anwahl der „Digitalen Signal Verarbeitung" EFFECT: (AUDIO) Umschalten der DSP Effekte MODE: (AUDIO) AM oder FM Tuner Auswahl SLEEP: (nur TV) Zum Ausschalten des Fernsehers nach 1 bis 99 Minuten: Biete gehen Sie wie folgt vor:

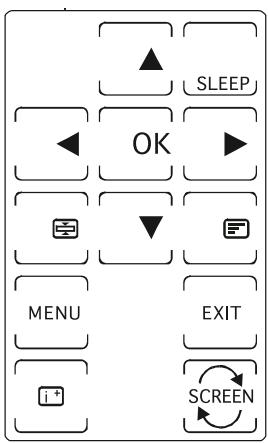

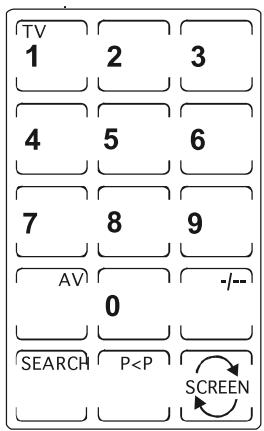

Die Fernbedienung muss im TV Modus sein und das „zweite" Display muss angezeigt werden. Halten Sie die Touchscreen "SLEEP" Taste gedrückt bis die LED Anzeige anbleibt (nach ungefähr 2 – 3 Sekunden) und das Display zeigt den „Sleep Setup" Bildschirm Lasen Sie die "SLEEP" Taste los. Halten Sie die Nummerntasten (01-99) für die gewünschte Zeit gedrückt. Die LED Anzeige blinkt auf zum Zeichen, dass der Tastendruck akzeptiert wurde und das Display der Fernbedienung kehrt in den normalen Modus zurück. Der TV Sleep Timer ist jetz aktiviert. Lassen Sie die Fernbedienung auf den Fernseher gerichtet, ohne dass Hindernisse den Weg versperren. Um den Sleep Timer zu deaktivieren, drücken Sie kurz die POWER Taste im TV Modus oder halten Sie die SLEEP Taste gedrückt bis die Fernbedienung zweimal piept. Programmierung der ET35 Sie programmieren die ET35 indem Sie die Setup Taste benutzen und den unten aufgeführten Anweisungen folgen. Jeder Tastendruck wird mit einem LED Blinken und einem Piepen bestätigt. 3 LED Blinker und Pieper zeigen eine falsche oder ungültige Eingabe an. Achtung: Ehe Sie mit der umschriebenen Verfahrensweise beginnen, müssen Sie erst, durch Antippen des Bildschirms, die Touchscreen Fernbedienung aktivieren.

MARMITEK easytouch35_manual ok 6/17/03 10:30 AM Page 33 6 Programmierung mit 3-stelligen Code Tabellen für TV, VCR, CD, SAT, CBL, DVD, AUDIO und Marmitek X-10 Home Automation Hinweis: Sie können den VCR, DVD, SAT, CD, AUDIO, CBL und Marmitek X-10 Home Automation Tasten irgendein Gerät (TV, DVD, SAT...) zuweisen: Zuerst müssen Sie den 3stelligen Code des zu bedienenden Gerätes eingeben (steht im Code Buch). Folgen Sie auf jeden Fall der unten beschriebenen Methode: DEUTSCH

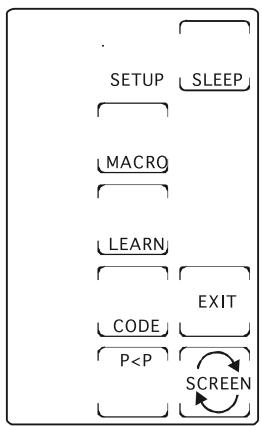

1. Vergewissern Sie sich, dass Ihr

Gerät eingeschalten ist (z.B. TV)

2. Halten Sie die Setup Taste

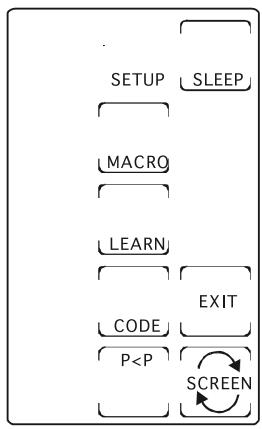

gedrückt bis LED Anzeige anbleibt (nach etwa 2 – 3 Sekunden) und das Display die Haupt-Setup Anzeige zeigt.

3. Lassen Sie die Setup Taste los.

4. Drücken Sie kurz die

Touchscreen "CODE" Taste.

5. Das Display zeigt die Mode

Setup Anzeige. Drücken Sie kurz die gewünschte Modus Taste (TV, VCR, SAT, etc.) auf dem Plastiktastenfeld.

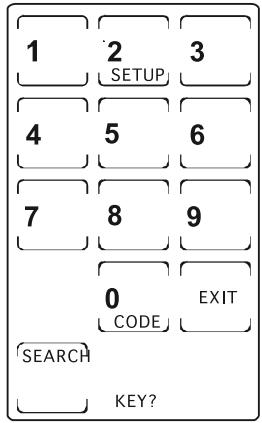

Das Display zeigt den Code Setup Screen. Geben Sie den 3-stelligen Gerätecode anhand der Codetabelle ein. Bei einem gültigen Code blinkt die LED nach der letzten eingegebenen Zahl auf. Bei einem ungültigen Code blinkt die LED dreimahl schnell auf bevor sie ausgeht. In beiden Fällen geht das Display in den Main Setup Screen zurück.

Drücken Sie kurz die Touchscreen "EXIT" Taste um zum Normalbetrieb zurückzukehren.

Zeigen Sie mit der Fernbedienung auf Ihren Fernseher und drücken Sie die POWER Taste. Ihr Gerät sollte sich abschalten. Prüfen Sie andere Funktionen (z. B. beim Videorecorder Vor- oder Rücklauf etc.). Falls einige Funktionen nicht reagieren zeigt das an, dass der eingegeben Code nicht korrekt ist. In diesem Fall wiederholen Sie den oben genannten Vorgang mit dem nächsten entsprechenden Code Ihrer Marke.

Die Direkteingabe des Codes ist jetzt beendet.

10. Wiederholen Sie diesen Vorgang für die anderen zu bedienenden Geräte (TV, VCR,

DVD, SAT, CD, CBL, AUDIO und Marmitek X-10 Home Automation) EASYTOUCH 35

easytouch35_manual ok 6/17/03 10:30 AM Page 34 7 Programmierung mittels Markensuchlauf Es ist möglich, den Code Ihres Gerätes durch Eingabe der Gerätemarke zu suchen.

1. Vergewissern Sie sich, dass das Gerät eingeschalten ist.

Falls nicht, schalten Sie es manuell ein.

2. Halten Sie die SETUP Taste gedrückt bis die LED Anzeige an

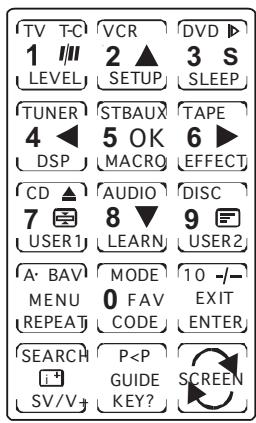

bleibt (nach ca. 2 – 3 Sekunden) und das Display den Main Setup Screen zeigt.

3. Lassen Sie die Setup Taste wieder los.

4. Drücken Sie kurz die Touchscreen "CODE" Taste.

5. Das Display zeigt den Mode

Setup Screen. Drücken Sie kurz die gewünschte Modus Taste (TV, VCR, SAT, etc.) auf der Plastiktastatur. Beachten Sie, dass der Markensuchlauf nicht für CD/Audio Anwendungen verfügbar ist.

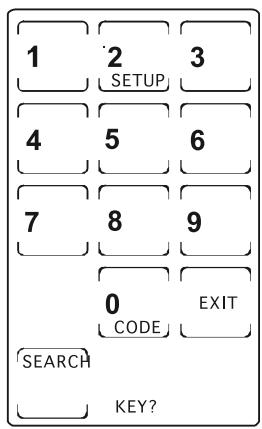

6. Das Display zeigt den Code

Setup Screen. Mit Hilfe der unten stehenden Tabelle drücken Sie kurz die Nummerntaste (0 – 6) die dem gewünschten Hersteller entspricht. Hinweis: durch Drücken der „0" wird ein kompletter Inhaltssuchlauf gestartet (entspricht dem normalen Code-Suchlauf). Nummern Taste Brand Drücke

Drücken Sie kurz die Touchscreen "SEARCH" Taste.

Das Display zeigt den Search Setup Screen. Drücken Sie wiederholt die Touchscreen „UP" Taste (oder POWER oder PLAY) bis das zu bedienende Gerät den Kanal wechselt. Alternativ können Sie die Kanal UP & DOWN Tasten benutzen. Drücken Sie kurz die Touchscreen „OK" (oder MUTE) Taste, um den Code zu installieren. Das Display kehrt zum Main Setup Screen zurück. Falls Sie zufällig den benötigten Code überblättert haben, drücken Sie die Touchscreen „DOWN" Taste oder Channel Down, um in der Liste zum richtigen Code zurückzukommen. Durch drücken der Touchscreen "UP" Taste (oder Power oder Play) können Sie wieder vorwärts blättern.

Wiederholen Sie diesen Vorgang für jedes andere Gerät, das Sie bedienen möchten (TV, VCR, DVD, SAT, CD, CBL, AUDIO und Marmitek X-10 Home Automation). DEUTSCH easytouch35_manual ok

10. Die Eingabe durch Code Suchlauf ist jetzt beendet. Drücken Sie kurz die Touchscreen

"EXIT" Taste um zum Normalbetrieb zurückzukehren. Hinweis: a. Wenn alle Codes einer Marke durchsucht worden sind, blinkt die LED Anzeige wie bei einem Fehler und zeigt das Ende der Suche an. Der Main Setup Screen wird wieder angezeigt. b. Der oben genannte Suchvorgang geht davon aus, dass Sie VCR Codes auf einer VCR Taste, Kabelcodes auf einer CBL Taste usw. speichern möchten. Wenn Sie z. B. einen VCR Code auf einer CBL Taste speichern möchten, dann muss die MODE Taste für das neue Gerät „instruiert" werden. Folgen Sie zuerst dem Vorgang „Programmierung mit 3-stelliger Code Tabelle" und geben Sie dann irgendeinen VCR Code ein bevor Sie die o. g. Suchschritte durchführen. 8 Programmierung mittels Code-Suchlauf Falls Sie nicht in der Lage sind, Ihren Code entweder in der Code Tabelle oder durch den Markensuchlauf zu finden, können Sie alle verfügbaren Codes für das Gerät mit der manuellen Code Suche ausprobieren.

Vergewissern Sie sich, dass Ihr Gerät angeschalten ist. Falls nicht, schalten Sie es manuell ein.

Halten Sie die SETUP Taste gedrückt bis die LED Anzeige an bleibt (nach ca. 2 – 3 Sekunden) und das Display den Main Setup Screen zeigt. Lassen Sie die Setup Taste wieder los.

Drücken Sie kurz die Touchscreen "CODE" Taste. EASYTOUCH 35

4. Das Display zeigt den Mode Setup Screen. Drücken Sie

kurz die gewünschte Modus Taste (TV, VCR, SAT, etc.) auf der Plastiktastatur.

5. Das Display zeigt den Code

Setup Screen. Drücken Sie kurz die Touchscreen "SEARCH" Taste.

6. Das Display zeigt den Search Setup Screen. Drücken Sie

wiederholt die Touchscreen „UP" Taste (oder POWER oder PLAY) bis das zu bedienende Gerät den Kanal wechselt. Alternativ können Sie die Kanal UP Taste benutzen. Drücken Sie kurz die Touchscreen „OK" (oder MUTE) Taste, um den Code zu installieren. Das Display kehrt zum Main Setup Screen zurück. Falls Sie zufällig den benötigten Code überblättert haben, drücken Sie die Touchscreen „DOWN" Taste oder Channel Down, um in der Liste zum richtigen Code zurückzukommen. Durch drücken der Touchscreen "UP" Taste (oder Power oder Play) können Sie wieder vorwärts blättern.

Wiederholen Sie diesen Vorgang für jedes andere Gerät, das Sie bedienen möchten.

Die Eingabe durch Code Suchlauf ist jetzt beendet. Drücken Sie kurz die Touchscreen "EXIT" Taste um zum Normalbetrieb zurückzukehren. Hinweise: a. Wenn alle Codes einer Marke durchsucht worden sind, blinkt die LED Anzeige wie bei einem Fehler und zeigt das Ende der Suche an. Der Main Setup Screen wird wieder angezeigt. b. Der oben genannte Suchvorgang geht davon aus, dass Sie VCR Codes auf einer VCR Taste, Kabelcodes auf einer CBL Taste usw. speichern möchten. Wenn Sie z. B. einen VCR Code auf einer CBL Taste speichern möchten, dann muss die MODE Taste für das neue Gerät „instruiert" werden. Folgen Sie zuerst dem Vorgang „Programmierung mit 3-stelliger Code Tabelle" und geben Sie dann irgendeinen VCR Code ein bevor Sie die o. g. Suchschritte durchführen. Falls das Gerät keine Channel UP Taste hat, benutzen Sie stattdessen die PLAY (nur VCR & CD/Audio) oder die Power Tasten. c. Der Code Suchlauf beginnt mit der momentan gespeicherten 3-stelligen Zahl unter diesem Modus, wenn z. B. der Modus 100 Codes hat und der momentan

MARMITEK easytouch35_manual ok 6/17/03 10:30 AM Page 37 gespeicherte Code lautet 050, beginnt der Codesuchlauf mit 051 bis 100 bevor er 000 bis 050 durchsucht. Dies vereinfacht den Suchlauf, da bereits durchsuchte Codes übergangen werden.

Halten Sie die SETUP Taste gedrückt bis die LED Anzeige an bleibt (nach ca. 2 – 3 Sekunden) und das Display den Main Setup Screen zeigt.

Lassen Sie die Setup Taste wieder los.

Drücken Sie kurz die Touchscreen "CODE" Taste. DEUTSCH 9 Identifizierung der bei den Suchläufen gefundenen Codes

4. Das Display zeigt den Mode

Setup Screen. Drücken Sie kurz die gewünschte Modus Taste (TV, VCR, SAT, etc.) auf der Plastiktastatur.

5. Das Display zeigt den Code

Setup Screen. Drücken Sie kurz die Setup Taste.

6. Das Display zeigt den Code

Identification Screen (zuerst leer bis auf die "SETUP", "INFO" und "CODE" Felder). Das Display zeigt jetzt den Code über die Touchscreen Zahlen. Die 3 Zahlen werden nacheinander für je 1 Sekunde gezeigt, nach jeder folgt eine Pause von 0,5 Sekunden wo keine Zahl gezeigt wird. Diese Sequenz wird nur einmal ausgeführt, danach kehrt das Display in den Main Setup Screen zurück.

7. Die Code Identifizierung ist jetzt beendet. Drücken Sie kurz

die Touchscreen "EXIT" Taste um zum Normalbetrieb zurückzukehren. EASYTOUCH 35

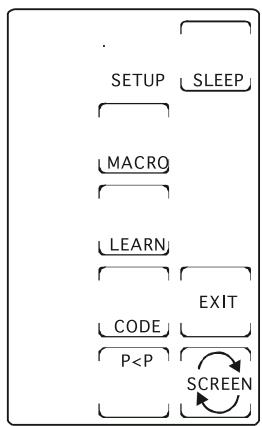

easytouch35_manual ok 6/17/03 10:30 AM Page 38 10 Programmierung eines Makro Die Home Theatre Macro Funktion ermöglicht es Ihnen, mehrere Abläufe der IR Befehle (Tastendruck) zu speichern. Ein Druck auf die Macro Taste führt den ganzen Ablauf aus. Insgesamt können 20 Tastenbefehle unter jeder der 9 verfügbaren Macro Tasten gespeichert werden.

Halten Sie die SETUP Taste gedrückt bis die LED Anzeige an bleibt (nach ca. 2 – 3 Sekunden) und das Display den Main Setup Screen zeigt.

Lassen Sie die Setup Taste wieder los.

Drücken Sie kurz die Touchscreen "MACRO" Taste.

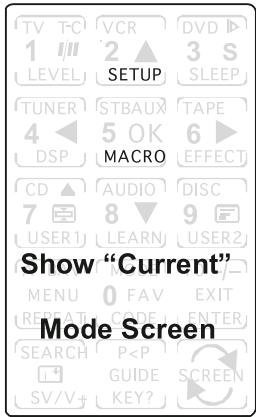

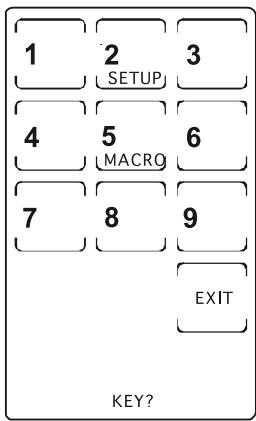

4. Der Macro Setup Digit Screen wird angezeigt. Drücken Sie

kurz die Zahlentaste unter der die Macro Taste gespeichert werden soll.

5. Der Macro Mode Setup Screen

wird angezeigt. Die erste in einem Macro gespeicherte Taste muss eine Modus Taste sein. Drücken Sie kurz die gewünschte Modus Taste (TV, VCR, SAT, etc.) auf dem Plastiktastenfeld.

6. Das Display zeigt den Macro

Key Setup Screen. Diese Anzeige beinhaltet die momentanen Anzeigen für diesen Modus plus die SETUP und MACRO Touchscreen Tasten. Drücken Sie kurz die Fernbedienungstasten (max. 20), die gespeichert werden müssen, in exakt der Reihenfolge in der sie übertragen werden sollen. Benutzen Sie die Touchscreen "SCREEN" Taste zum Umschalten der auf dem Touchscreen angezeigten Tasten und die Modus Tasten für Änderungen im Modus. Die Setup Taste kann für Verzögerungen benutzt werden – siehe separate Anmerkungen. Diese werden alle als Tastendruck bewertet.

Um das Macro zu speichern, drücken Sie kurz die Plastik"MACRO" Taste. Das Display kehrt zum Main Setup Screen zurück. Hinweis: Wenn Sie das Maximum von 20 Tasten programmieren, wird das Macro automatisch auf dem 20. Tastendruck gespeichert. MARMITEK easytouch35_manual ok

6/17/03 10:30 AM Page 39 Das Einprogrammieren von Macro Tasten ist jetzt beendet. Drücken Sie kurz die Touchscreen "EXIT" Taste um zum Normalbetrieb zurückzukehren.

Tastenbefehle mit der Umschalttaste (SHIFT) können nicht in Macros eingefügt werden.

Es gibt eine automatische Verzögerung von 0,5 Sekunden zwischen jeder IR Übertragung im Ablauf.

Es könnte nötig sein, im Macro Ablauf „Verzögerungen" einzubauen (z. B. um Ihrem Fernseher eine Aufwärmphase zu geben). Das Drücken der Setup Taste kann Verzögerungen beinhalten. Das Display zeigt den Macro Delay Setup Screen zur Nummernauswahl. Drücken Sie die Zahl für die entsprechende Verzögerung (in Sekunden) z. B. zum Eingeben einer 4 Sekunden Verzögerung drücken Sie kurz Setup und dann 4. Die längste Verzögerung ist 9 Sekunden. Die „EXIT" Taste gibt die Standard Verzögerung von 0,5 Sekunden ein. Eine Verzögerung zählt als Tastendruck.

Durch zweimaliges Drücken der Setup Taste, kann der Benutzer den Macro Ablauf beenden. Durch einmaliges Betätigen der Setup Taste kommt man zum „Delay" Display und drückt man die Taste ein zweites Mal beendet man die Anwendung.

Es ist nicht möglich ein Macro innerhalb eines Macros zu schalten. Löschen eines Macros:

Halten Sie die SETUP Taste gedrückt bis die LED Anzeige an bleibt (nach ca. 2 – 3 Sekunden) und das Display den Main Setup Screen zeigt.

Lassen Sie die Setup Taste wieder los.

Halten Sie entweder die Touchscreen oder Plastik MACRO Taste gedrückt. Die LED Anzeige blinkt zur Bestätigung des Tastendrucks und der Macro Delete Setup Screen wird angezeigt. Nur aktivierte Macros werden angezeigt.

Drücken Sie kurz die Zahlentaste für das zu löschende Macro. Die LED Anzeige blinkt kurz auf und das Macro ist gelöscht. Drücken Sie, wenn nötig, die EXIT Taste zum Abbruch.

Der Löschvorgang ist jetzt beendet. EASYTOUCH 35

DEUTSCH Macro Hinweise: easytouch35_manual ok 6/17/03 10:30 AM Page 40 11 Programmumschalttaste Die Kanalwechseltaste "P<P" ist eine besondere Makrotaste. Diese Taste ermöglicht es Ihnen zwei bestimmte Kanäle einzuprogrammieren und zwischen diesen mit einem einzigen Tastendruck hin- und herzuschalten. Wenn Sie z. B. zwischen TV Kanal 123 und 456 wechseln möchten. Die Programmierung der "P<P" Taste ermöglicht es Ihnen. Zwei Datensätze müssen eingegeben werden. Jeder Datensatz kann aus bis zu 4 und muss aus mindestens 2 Tastenbefehlen bestehen. Der erste Tastendruck in jedem Datensatz muss eine Modus Taste sein. Die folgenden Tastenbefehle können jede andere Taste sein (außer Mode, Macro, Setup und Screen) obwohl in der Praxis diese Tasten normalerweise Zahlentasten sind. Hinweis: Es können keine Befehle mit der Umschalttaste (SHIFT) im "P<P" Ablauf sein und ein SCREEN Tastendruck zählt als Tastenbefehl. Programmierung der Kanalwechselmöglichkeit:

Halten Sie die SETUP Taste gedrückt bis die LED Anzeige an bleibt (nach ca. 2 – 3 Sekunden) und das Display den Main Setup Screen zeigt.

Lassen Sie die Setup Taste wieder los.

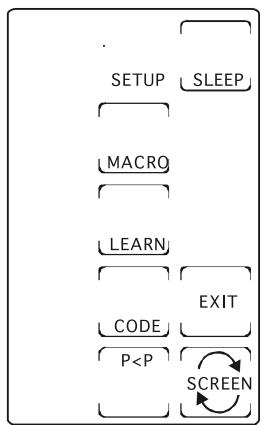

Drücken Sie kurz die Touchscreen "P<P" Taste:

4. Das Display zeigt den "P<P1"

Mode Setup Screen. Drücken Sie kurz die gewünschte Modus Taste (TV, VCR, SAT, etc.) auf dem Plastiktastenfeld.

5. Das Display zeigt den "P<P2"

Setup Screen. Diese Anzeige beinhaltet die momentanen Anzeigen für den Modus plus die SETUP und "P<P" Touchscreen Anzeigen. Sie können jetz bis zu 3 Tasten drücken (mind. 1 Taste muss gedrückt werden). Benutzen Sie die „SCREEN" Taste um zwischen den Displays hin und her zu schalten – dies zählt als Tastenbefehl. Wenn Sie 3 Tasten eingegeben haben, fahren Sie automatisch mit Schritt 6 fort. Wenn Sie weniger als 3 Tasten benötigen dann drücken Sie die Modus Taste und gehen direkt zu Schritt 7.

Um den zweiten Datensatz einzugeben, drücken Sie kurz die gewünschte Modustaste (TV, VCR, SAT, etc.) auf dem Plastiktastenfeld. Das Display zeigt wieder den "P<P2" Setup Screen.

Sie können jetz bis zu 3 Tasten drücken (mind. 1 Taste muss gedrückt werden) um den zweiten Datensatz einzugeben. Benutzen Sie die „SCREEN" Taste um zwischen

Das Display kehrt zum Main Setup Screen zurück. Die Programmierung der Kanalwechselmöglichkeit "P<P" ist jetzt beendet. Drücken Sie kurz die Touchscreen "EXIT" Taste um zum Normalbetrieb zurückzukehren.

Zum Aktivieren der Kanalwechselfunktion, drücken Sie wiederholt kurz die Touchscreen "P<P" Taste, um zwischen den zwei eingegebenen Datensätzen zu wechseln. 12 Festlegen der im Display angezeigten Funktionen: Sie können wählen welche Tasten im Display für jeden Gerätemodus angezeigt oder „versteckt" werden. Sie können jede Touchscreen Taste wechseln außder den SCREEN, SLEEP, SEARCH und P<P Tasten

Halten Sie die SETUP Taste gedrückt bis die LED Anzeige an bleibt (nach ca. 2 – 3 Sekunden) und das Display den Main Setup Screen zeigt.

Lassen Sie die Setup Taste wieder los.

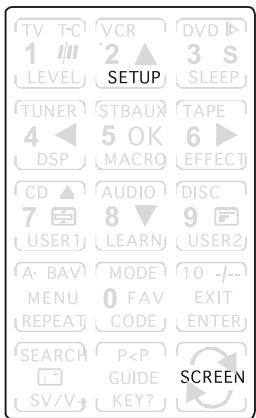

Drücken Sie kurz die Touchscreen "SCREEN" Taste:

4. Das Display zeigt den Mode

Setup Screen. Drücken Sie kurz die gewünschte Modus Taste (TV, VCR, SAT, etc.) auf dem Plastiktastenfeld.

5. Das Display zeigt den SCREEN

Setup Screen. Diese Anzeige beinhaltet die momentanen Anzeigen für den Modus plus die SETUP und SCREEN Touchscreen Anzeigen. You can now press any of the Touchscreen panel keys within the current Mode to select the individual key label display required. Benutzen Sie die "SCREEN" Taste, um zwischen den Displays hin und her zu schalten. Zum Abburch drücken Sie die Setup oder Mute Taste; dies speichert die geänderten Displayanzeigen und das Display geht wieder in den Main Setup Screen zurück. Wenn Sie die Anzeigen in einem anderen Modus ändern wollen, drücken Sie die andere Modustaste – der Modus, in dem Sie waren ist gespeichert und die Anzeige wechselt zum neuen Modus für weitere DisplayÄnderungen. EASYTOUCH 35

DEUTSCH den Displays hin und her zu schalten – dies zählt als Tastenbefehl. Wenn Sie 3 Tasten eingegeben haben, fahren Sie automatisch mit Schritt 8 fort. Wenn Sie weniger als 3 Tasten benötigen dann drücken Sie die Modus Taste und gehen direkt zu Schritt 8. easytouch35_manual ok

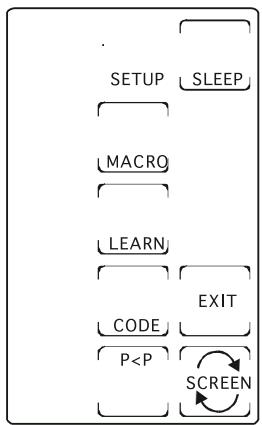

6/17/03 10:30 AM Page 42 Die Festlegung der im Display angezeigten Funktionen ist jetzt beendet. Drücken Sie kurz die Touchscreen "EXIT" Taste um in den Normalbetrieb zurückzukehren. Hinweise:

Um die angezeigten Modus Displays in den Lieferzustand zurückzusetzen, halten Sie die momentane Modus Taste für ungefähr 3 Sekunden bei o. g. Schritt 4 gedrückt bis der Main Setup Screen gezeigt wird. Diese Tasten werden nicht bei der Festlegung der im Display angezeigten Funktionen gezeigt – "SLEEP", "SETUP", "MACRO", "LEARN", "P<P", "KEY?" und "SEARCH". 13 Eingeben der Codes Es ist moeglich IR Kommandos von Ihrer Original Fernbedienung zu lernen (bis zu 40 Knoepfe pro Modus). Tips zum Lernen:

Benutzen Sie immer frische Batterien fuer Ihre ET35 und Ihre Originalfernbedienung Fuehren Sie ein Master Clear durch , bevor Sie versuchen neue Codes/Befehle zu lernen. Richten Sie die IR LED Anzeige der Originalfernbedienung so aus, dass Sie auf die Opto elektronische Diode am Gehaeuseende zeigt (siehe Skizze) Der Abstand sollte ca 5 cm betragen Ueberpruefen Sie die Lernfunktion , indem Sie 2 bis 3 Knoepfe einlernen – fuehren Sie dann einen erneuten Master Clear durch, bevor Sie damit beginnen die Original Knoepfe Ihrer „alten" Fernbedienung einzulernen Versuchen Sie nicht die Lernfunktion unter einer Niedrigenergielampe durchzufuehren Wenn Sie einen Funktion (Knopf) erlernen , halten Sie diesen solange gedrueckt bis die Display Anzeige erscheint und die LED Anzeige anbleibt. Das kann 2-3 Sekunden dauern Unter folgenden Knoepfen koennen keine Funktionen eingelernt werden: Touchscreen SCREEN, LIGHT, SLEEP, P<P, SEARCH und unter Setup, Macro, TV, VCR, DVD, CBL, SAT, CD, MARMITEK X-10 Home Automation oder Audio keys. Es ist ebenfalls nicht moeglich unter „shifted keys „ zu lernen. MARMITEK easytouch35_manual ok 6/17/03 10:30 AM Page 43 Um Befehle zu lernen:

Halten Sie den Setup Knopf gedrueckt , bis die LED an bleibt (ca 2-3 Sekunden) und das Display die Main Setup Anzeige zeigt.

Lassen Sie den Set Knopf los.

Druecken Sie den Touchscreen "LEARN" Knopf DEUTSCH

4. Display zeigt die Mode Setup

Anzeige. Druecken Sie den gewuenschten Modus Knopf (TV, VCR, SAT, etc.) auf dem Tastenfeld.

5. Display zeigt die LEARN Setup

Anzeige Diese Anzeige besteht aus den aktuellen Modus Bezeichnungen zusammen mit den SETUP und LEARN Touchscreen Bezeichnungen. Druecken Sie den zu lernenden ET35 Knopf (Plastik oder Touchscreen). Benutzen Sie den Touchscreen SCREEN Knopf um zwischen den angezeigten Anzeige Knoepfen umzuschalten.

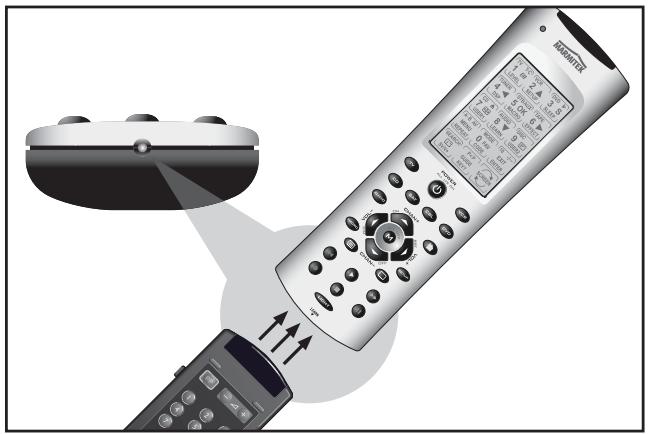

6. Halten Sie den Original

Fernbedienungsknopf solange gedrueckt bis die LED einmal aufleuchtet und im Display die naechste "Lern Setup Anzeige" erscheint (kann 2-3 Sekunden dauern) . Wenn es dabei Probleme gibt leuchtet die LED 3 Mal, bleibt aber in der Lernroutine mit der "Learn Next Setup „ Anzeige. Um einen anderen Knopf einzulernen , druecken Sie dann den „LEARN" Knopf und wiederholen die Schritte ab Nummer 5. Zum Speichern und Verlassen der Lernroutine druecken Sie den „OK" Knopf. Sie kehren zur " Main Setup Anzeige " zurueck.

Das Lernen ist dann abgeschlossen. Druecken Sie dann den Touchscreen „EXIT". Sie kehren dann zum normalen Modus wieder zurueck EASYTOUCH 35

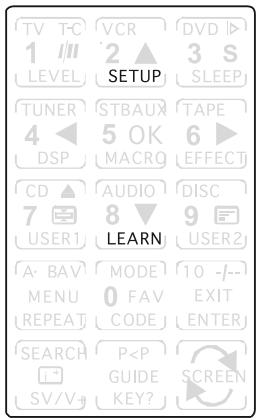

easytouch35_manual ok 6/17/03 10:30 AM Page 44 Loeschen aller erlernten Kommondos eines Modus

Halten Sie den SET UP Knopf solange gedrueckt bis die LED permanent leuchtet (ca 2-3 Sekunden) und das Display die Main Setup Anzeige zeigt.

Lassen Sie den Setup Knopf los

Druecken Sie den Touchscreen "LEARN" Knopf

4. Anzeige zeigt die Mode Setup

Anzeige. Druecken Sie den gewuenschten Modus Knopf (TV, VCR, SAT, etc.) auf dem Tastenfeld. Die LED blinkt einmal zur Bestaetigung auf.

5. Display zeigt die Learn Setup

Anzeige. Druecken Sie den SETUP Knopf bis die Main Setup Anzeige erscheint. Alle unter diesem Modus erlernten Kommandos sind jetzt geloescht. Master Clear – Um alle erlernten Kommandos zu loeschen (vor dem ersten Lernen empfohlen)

Fuehren Sie die beiden gleichen Schritte wie oben beschrieben durch. Halten Sie den Touchscreen "LEARN" Knopf solange gedrueckt bis das Main Setup Display angezeigt wird (nach ca 5 Sekunden). Alle erlernten Kommandos sind jetzt geloescht ..

14. MARMITEK X-10 HAUSTECHNIK

Die ET35 Fernbedienung ermöglicht Ihnen die Bedienung aller elektrischen Anwendungen, die Sie in Ihrem Haus haben. Zusätzlich zu dem übertragenen Infrarotsignal, das Fernseher, Videorecorder, SAT, DVD und AUX steuert, ist Ihre Fernbedienung mit einem Funksender, der Marmitek X10-Signale aussendet, ausgestattet. Das ermöglicht es Ihnen, Lampen und elektrische Geräte fernzubedienen. Nachstehend folgen einige Beispiele, was Sie mit der "ET35 im Haustechnikmodus machen können:

Ein-/Ausschalten und Abdunkeln von Lampen, während Sie fernsehen. Einschalten von Lampen in der Nacht, wenn Sie etwas Verdächtiges bemerken, um eventuelle Einbrecher abzuschrecken. MARMITEK easytouch35_manual ok

6/17/03 10:30 AM Page 45 Einschalten Ihrer elektrischen Wärmedecke vor dem Ende des Films, damit Sie es warm haben, wenn Sie ins Bett gehen. Zur Steuerung von Lampen oder anderer Anwendungen benötigen Sie zusätzliche Haustechnikmodule. Die Module werden einfach in den Wechselstromanschluss gesteckt, zusätzliche Leitungen sind nicht erforderlich. Für mehr Informationen besuchen Sie www.marmitek.com. Abdunkeln/erhellen einer an ein Haustechnikmodul angeschlossenen Lichtquelle: Geben Sie mit die Touchscreen Tasten den Gerätecode ein und drücken Sie dann VOL+/- (10). Anschalten aller Haustechniklampenmodule: Drücken Sie die Power-Taste (3). Ausschalten aller Haustechnikmodule (Lampen und Geräte): Drücken Sie die Mute-Taste (7). 14.1. Verändern des Hauscodes für die Haustechnik Der voreingestellte Code ist A und meistens ist es nicht erforderlich, diese Einstellung zu ändern, es sei denn, es besteht eine Störung seitens eines benachbarten Marmitek X10Systems. In diesem Fall:

Drücken Sie die Marmitek X-10 -Taste Drücken und halten Sie SETUP gedrückt, bis die LED-Anzeige permanent leuchtet. Lassen Sie die SETUP-Taste los. Drücken Sie nochmals die SETUP-Taste Verwenden Sie die Touchscreen Tasten, um die Nummer entsprechend des gewählten Hauscodes einzugeben (1=A, 2=B ...16=P). Drücken Sie auf ENTER und dann EXIT um den Befehl zu bestätigen. Die LED-Anzeige erlischt. Hinweis: Der von Ihnen gewählte Code muss derselbe sein wie der für das Transceivermodul TM13 oder die Sicherheitskonsole, mit dem Sie Ihre Fernbedienung benutzen. 14.2. Programmieren des Haustechnik-Codes (IR oder RF) Ihre PC-Fernbedienung kann Ihre elektrischen Geräte durch Verwendung von Infrarot(über eine Infrarot Ministeuerung IR7243) oder Funksignalen (über ein Transceiver-Modul TM13) steuern. Die -Taste wurde fabrikseitig auf Funksignalmodus eingestellt. Um die -Taste zu programmieren, ein Infrarotsignal auszusenden, gehen Sie folgendermaßen vor

Halten Sie die Setup Taste gedrückt bis LED Anzeige anbleibt (nach etwa 2 – 3 Sekunden) und das Display die Haupt-Setup Anzeige zeigt. EASYTOUCH 35

DEUTSCH Ein-/Ausschalten eines an ein Haustechnikmodul angeschlossenen Gerätes Drücken Sie die -Taste (2), geben Sie danach den Gerätecode des Haustechnikmoduls mittels die Touchscreen Tasten ein und drücken Sie anschließend CHAN +/- (8). easytouch35_manual ok 6/17/03 10:30 AM Page 46

Lassen Sie die Setup Taste los.

Drücken Sie kurz die Touchscreen "CODE" Taste.

Das Display zeigt die Mode Setup Anzeige. Drücken Sie kurz die Marmitek X-10 Taste

Das Display zeigt den Code Setup Screen.

Drücken Sie kurz die Touchscreen "EXIT" Taste um zum Normalbetrieb zurückzukehren. Um die -Taste zu programmieren, ein Funksignal auszusenden, gehen Sie folgendermaßen vor

1. Halten Sie die Setup Taste gedrückt bis LED Anzeige

anbleibt (nach etwa 2 - 3 Sekunden) und das Display die Haupt-Setup Anzeige zeigt.

2. Lassen Sie die Setup Taste los.

3. Drücken Sie kurz die

Touchscreen "CODE" Taste.

4. Das Display zeigt die Mode

Setup Anzeige. Drücken Sie kurz die Marmitek X-10 Taste

5. Das Display zeigt den Code

Setup Screen. Geben Sie 820 ein.

Drücken Sie kurz die Touchscreen "EXIT" Taste um zum Normalbetrieb zurückzukehren. MARMITEK easytouch35_manual ok

1. Bestaetigung des Knopfdruckes durch "Beep":

Halten Sie den Setup Knopf fuer ca 2-3 Sekunden gedrueckt, bis die LED dauernd leuchtet und die Main Setup Anzeige erscheint. Lassen Sie den Setup Knopf dann los. Um den Ton abzuschalten halten Sie den "STOP" Knopf solange gedrueckt bis die LED blinkt . Um den Ton einzuschalten halten Sie den "Play" Knopf solange gedrueckt bis die LED blinkt. Das "Beep" Feature ist dann ein oder ausgeschaltet und das Main Setup Display wird angezeigt.

2. Touchscreen Panel On-Time:

Das Touchscreen Display bleibt fuer eine ausgewaehlte Zeit (10, 20, 30,……90 Sekunden) an. Voreinstellung ist 10 Sekunden ab der letzten Betaetigung eines Knopfes. Einstellung:

Drücken Sie die TV Knopf. Halten Sie den Setup Knopf solange gedrueckt bis die LED Anzeige anbleibt (ca 2-3 Sekunden) und das Main Setup Display angezeigt wird. Lassen Sie den Setup Knopf dann los. Drücken Sie den SETUP Knopf. Die LED blinkt und die Zahlen 1-9 wirden angezeigt. Drücken Sie kurz auf eine Zifferntaste von 1 bis 9 (1=10 Sekunden, 2= 20 Sekunden usw.) und dann auf ENTER. Das Display blinkt zur Bestaetigung und zeigt dann wieder die Main Setup Anzeige. Touchscreen On Zeiteinstellung ist damit komplett.

3. Bediener Master Reset:

Um die Fabrikeinstellungen wieder herzustellen

1. Halten Sie den Setup Knopf solange gedrueckt bis die LED Anzeige anbleibt (ca 2-3

Sekunden) und das Main Setup Display angezeigt wird.

2. Lassen Sie den Setup Knopf dann los.

3. Halten Sie den Setup Knopf fuer ca 5 Sekunden gedrueckt bis die LED blinkt und

4. Reset ist komplett und die Fernbedienung im normalen TV Modus

4. Kanal Suche /Scan (Touchscreen):

Die Kanal Such Funktion ist nur in den folgenden Modi verfuegbar TV, DVD, CBL/SAT und CD/Audio Modes. Durch Druecken des Touchscreen "SEARCH" Knopfes kann der Benutzer die verfuegbaren Kanaele scannen . Dieser Knopf kann nicht "gelernt" werden Sobald gedrueckt sendet er ein „Channel up" Kommande fuer den gegenwaertig eingestellten Modus alle 3 Sekunden. Sobald ein anderer Knopf gedrueckt wird stoppt der Scan Modus. Der Scan Modus stoppt automatisch nach 2 Minuten wenn kein Knopf gedrueckt wird. EASYTOUCH 35

DEUTSCH Es ist moeglich sich das Druecken eines Knopfes hoerbar bestaetigen zu lassen . Wenn ein Knopf gedrueckt wird , bestaetigt die Fernbedienug dies dann durch einen „Beep". Dieses Feature kann wie folgt an und ausgeschaltet werden: easytouch35_manual ok 6/17/03 10:30 AM Page 48

5. VideoPlus/Showview Knopf SV/V+ (Touchscreen):

Dieser Knopf erlaubt dem Benutzer den direkten Zugriff auf seine VCR VideoPlus oder Showview Funktionen , soweit verfuegbar. Wenn kein VideoPLus oder Showview Feature verfuegbar ist , kann mit diesem Knopf das Timer oder die Menue Funktion (wenn vorhanden) angesteuert werden. Die VideoPlus/Showview Funktion ist nur verfuegbar im Programmier Modus des VCR. Dieser Knopf kann falls noetig erlernt werden.

6. All Power Off Funktion:

Wird der POWER Knopf innerhalb einer Sekunde 2 mal gedrueckt und mit dem zweiten Druecken laenger als 2 Sekunden gehalten , sendet die Fernbedienung ein POWER Kommando fuer alle Modi

7. TV Lautstaerke/Mute Funktion

Dieses Feature erlaubt dem Benutzer die Kontrolle der TV Lautstaerke (inkl. MUTE) ihres Fernsehers aus jedem Modus z. B. VCR (inc. DVD), Cable oder SAT ohne vorher in den TV Modus wechseln zu muessen. Dieses Feature kann auch im MARMITEK X-10 Home Automation Taste benutzt werde, wenn dieser fuer einen zweiten VCR , SAT oder Kabelgeraet programmiert wurde.

8. CBL/SAT Lautstaerken Kontrolle:

Einige Kabel und Satellitenempfaenger haben Ihre eigene Lautstaerkenkontrolle . Die Voreinstellung der ET35 ist auch bei CBL/SAT Modus so , dass damit die TV Lautstaerke/ Mute kontrolliert wird. Um diese Einstellung zu aendern gehen Sie bitte wie folgt vor.:

Druecken Sie den TV Modus Knopf (TV muss in TV Mode sein) Halten Sie den SETUP Knopf solange gedrueckt, bis die LEED anbleibt und die Main Setup Anzeige erscheint. Lassen Sie den Setup Knopf los Halten Sie den MUTE Knopf fuer ca 5 Sekunden gedrueckt . Die LED blinkt , erlischt fuer die 5 Sekunden , blinkt nocheinmal mehr um damit anzuzeigen dass das Feature eingerichtet ist. Die Anzeige kehrt zum Main Set up Display zurueck Lautstaerke Fernkontrolle ist eingestellt. 16 Ihre Geräte überall im haus fernbedienen Ihre Fernbedienung kann mit einem Marmitek PowerMid Empfänger zusammenarbeiten. Mit diesem Empfänger (art. no. 08903) können Sie Ihre Audio und Videogeräte von jeder Stelle im Hause steuern. Sogar aus dem Garten. Fragen Sie Ihren Händler für weitere Information.

MARMITEK easytouch35_manual ok 6/17/03 10:30 AM Page 49 Die Fernbedienung funktioniert nicht oder „vergisst" eingegebene Codes.

• Vergewissern Sie sich mit der original Fernbedienung, dass das Gerät funktioniert.
• Vergewissern Sie sich, dass Sie die entsprechende Modus Taste des Gerätes, das Sie bedienen wollen, gedrückt haben.
• Wenn der angegebene Code nicht funktioniert, versuchen Sie Autosearch oder geben Sie den nächsten Code dieser Marke ein.
• Um den entsprechenden Code für Ihr Gerät zu finden, verwenden Sie die automatische Suche.
• Überprüfen Sie die Polarität der Batterien.
• Zum Programmieren der Fernbedienung werden 4 AAA Batterien (neu). Wenn die Fernbedienung Codes innerhalb einiger Tage/Wochen „vergisst", kann das Problem durch Einsetzen 4 neuer Batterien einer Marke gelöst werden.
• Wenn die LED Anzeige permanent aufleuchtet, ist es normalerweise notwendig, die Batterien auszutauschen. WICHTIG: Die ET35 Fernbedienung darf nur in der in dieser Bedienungsanleitung dargestellten Art und Weise benutzt werden und darf nicht für einen nicht vorgesehenen Zweck verwendet werden. EASYTOUCH 35

DEUTSCH 17 Probleme und Problemlösungen: easytouch35_manual ok
