IR7243W - Afstandsbediening X10 - Gratis gebruiksaanwijzing en handleiding

Producttype	Infrarood minicontroller voor universele afstandsbediening
Merk	X10
Model	IR7243W
Voeding	230 V ~ 50 Hz
Aantal bestuurbare modules	Tot 8 X10-modules (16 met universele afstandsbediening)
Bereik	Door het hele huis via stroomlijn (CPL)
Codering	Huiscode (A-P) en eenheidscode (1-16)
Hoofdfuncties	Aan/uit, dimmen, alle lichten aan, alle apparaten uit
Compatibiliteit afstandsbedieningen	Universele infrarood afstandsbedieningen X10 en andere met geschikte code
Afmetingen (geschat)	10 x 6 x 4 cm
Gewicht (geschat)	150 g
Materiaal	ABS-kunststof
Kleur	Wit
Installatie	Eenvoudig, in een stopcontact steken, huiscode selecteren
Onderhoud en reiniging	Reinigen met een zachte, droge doek
Veiligheid	Niet gebruiken om radiatoren of krachtige verwarmingstoestellen te bedienen
Onderdelen en repareerbaarheid	Niet gespecificeerd; product verzegeld, niet door gebruiker te repareren
Garantie	Zie voorwaarden fabrikant

Veelgestelde vragen - IR7243W X10

Hoe installeer ik de IR7243W minicontroller?

Sluit de minicontroller aan op een 230 V - 50 Hz stopcontact. Gebruik een kleine schroevendraaier om een van de 16 letters (A tot P) te selecteren op de huiscodeselector rechtsboven op de behuizing. Deze code moet gelijk zijn aan die van uw X10-modules en afstandsbediening.

Hoe programmeer ik een universele afstandsbediening met dit systeem?

Raadpleeg de lijst met domoticacodes die bij uw afstandsbediening is geleverd om de juiste X10-code te vinden. Programmeer deze code op een modusknop van uw afstandsbediening (zoals voor een VCR of SAT). Raadpleeg de gebruikershandleiding van uw afstandsbediening voor de exacte methode.

Wat te doen als de afstandsbediening de modules niet bedient?

Zorg ervoor dat de afstandsbediening in de Domoticamodus staat. Controleer of de huiscode van de minicontroller overeenkomt met die van de modules. Richt de afstandsbediening correct op de voorkant van de minicontroller. Als het probleem aanhoudt, vervang dan de batterijen van de afstandsbediening.

Kan ik meer dan 8 modules bedienen?

Ja, met een geschikte universele afstandsbediening kunt u tot 16 modules bedienen. Gebruik de numerieke toetsen voor eenheidscodes 1 tot 9, en voor 10 tot 16 volgt u de specifieke combinaties (bijvoorbeeld toets '0' gevolgd door 'Chan+' voor code 10).

Hoe schakel ik een specifiek licht aan of uit?

Richt de afstandsbediening op de minicontroller. Selecteer de Domoticamodus. Druk op de eenheidscode van de module (1-9) op het numerieke toetsenbord. Druk vervolgens op Channel UP om aan te zetten of Channel DOWN om uit te zetten.

Hoe kan ik de lichtintensiteit dimmen?

Richt de afstandsbediening op de minicontroller in Domoticamodus. Selecteer de eenheidscode van de module. Druk op Volume UP om de intensiteit te verhogen of Volume DOWN om te verlagen. Opmerking: deze functie vereist een lamp aangesloten op een X10 'lamp'-module.

Hoe schakel ik alle lichten in één keer aan?

Richt de afstandsbediening op de minicontroller. Selecteer de Domoticamodus. Druk op de Power-knop van uw afstandsbediening. Alle lichten die zijn aangesloten op X10-modules gaan aan.

Hoe zet ik alle apparaten uit?

Richt de afstandsbediening op de minicontroller. Selecteer de Domoticamodus. Druk op de Mute-knop van uw afstandsbediening. Alle X10-modules (lichten en apparaten) worden uitgeschakeld.

Wat zijn de eenheidscodes voor nummers 10 tot 16?

Voor code 10: druk op '0' gevolgd door de bedieningstoetsen. Voor 11: 'A.B' gevolgd door bediening. Voor 12: 'Record' (③) gevolgd door bediening. Voor 13: 'Vierkant' (■) gevolgd door bediening. Voor 14: 'R' (®) gevolgd door bediening. Voor 15: nogmaals 'R' gevolgd door bediening. Voor 16: '--/--' gevolgd door bediening. Gebruik Chan+ voor aan, Chan- voor uit, Vol+ voor intensiteit+, Vol- voor intensiteit-.

Welke veiligheidsmaatregelen moet ik nemen?

Gebruik dit systeem niet om elektrische radiatoren of andere krachtige verwarmingstoestellen te bedienen, omdat onbedoeld inschakelen brand kan veroorzaken. Vermijd het aansluiten van lege apparaten (bijv. koffiezetapparaat) die beschadigd kunnen raken. Koppel de minicontroller los bij onweer.

GEBRUIKSAANWIJZING IR7243W X10

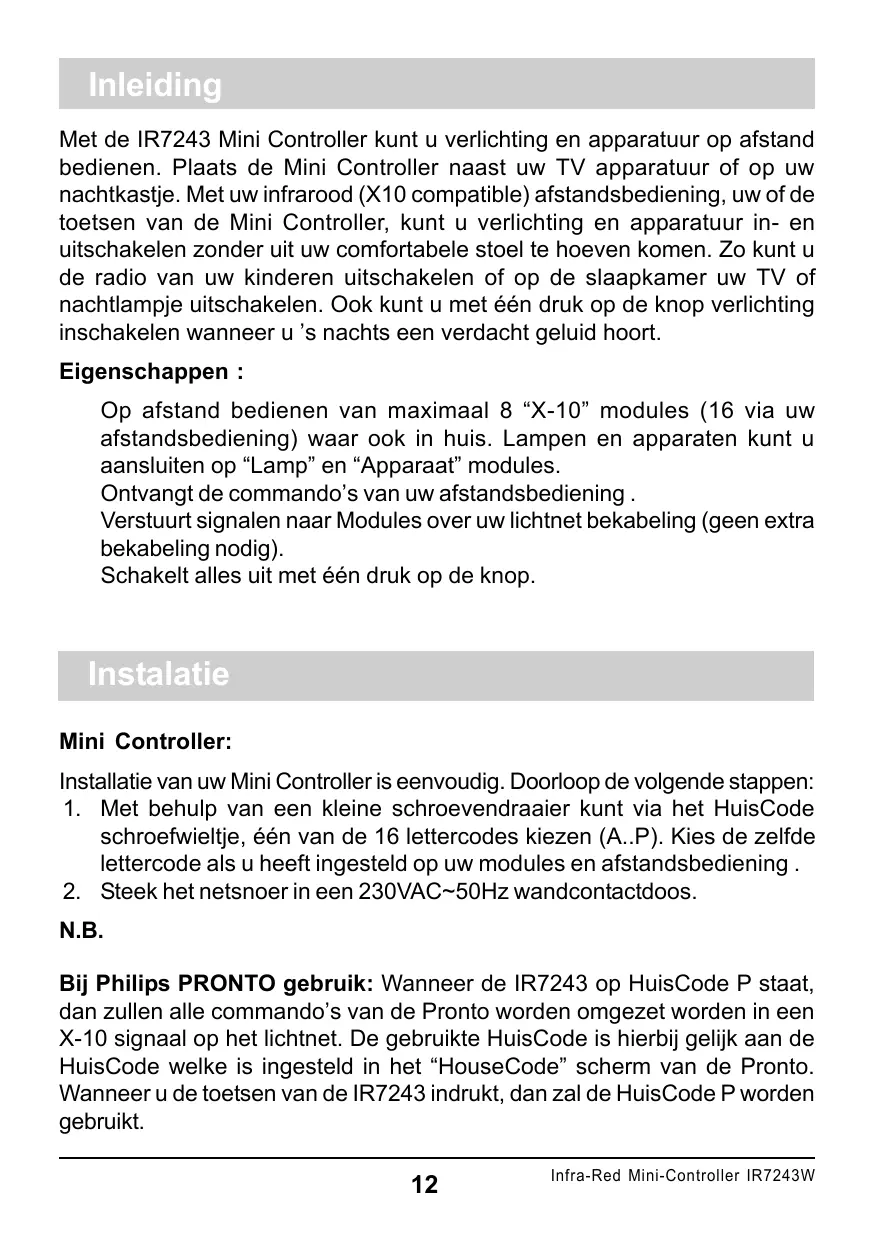

Met de IR7243 Mini Controller kurz u verlichting en apparatuur op afstand bedieren. Plaats de Mini Controller naast uw TV apparatuur of op uw nachtkastje. Met uw infrarood (X10 compatible) afstandsbediening, uw of de toetsen van de Mini Controller, kurz u verlichting en apparatuur in- en uitschakelen zonder uit uw comfortabile stoe te hoeven komen. Zo kurz u de radio van uw kinderen uitschakelen of op de slaapkamer uw TV of nachtlampje uitschakelen. Ook kurz u met een druk op de knop verlichting inschakelen wanner u's nachts een verdacht geluid hoort.

Eigenschappen :

Op afstand bedieren van maximaal 8 "X-10" modules (16 via uw afstandsbediening) waar ook in扣除. Lampen en apparaten kunt u aansluiten op "Lamp" en "Apparaat" modules.

Ontvangt de commando's van uw afstandsbediening.

Verstuurt signalen maar Modules over uwlichtnet bekabeling (geen extra bekabeling nodig).

Schakelt allesuit met één druk op de knop.

Installatie

Mini Controller:

Installatie van uw Mini Controller is eenvoudig. Doorloop de volgende stappen:

1. Met behulp van eenkleine schroevendraier kunt via het HuisCode schroefwielte, eén van de 16 lettercodes kiezen (A..P). Kies dezflede lettercode als u hebft ingesteld op uw modules en afstandsbediening.
2. Steek het netsnoer in een 230VAC~50Hz wandcontactdoos.

N.B.

Bij Philips PRONTO gebruik: Wanner de IR7243 op HuisCode P staat, dan zullen alle commando's van de Pronto worden omgezet worden in een X-10 signal op hetlichtnet. De gebruekte HuisCode is hierbij gewiek aan de HuisCode welke is ingesteld in het "HouseCode" scherm van de Pronto. Wanner u de toetsen van de IR7243 indrukt, dan zal de HuisCode P worden gebruikt.

Instellen van uw X10 Infrarood afstandsbediening:

Om X-10 modules te konnen bedieren, dient u de Home Automation IR code op uw X-10 afstandsbediening in te stellen. Deze code treft u aan in het codeboekje van uw afstandsbediening (zie de gebruiksaanwijzing van de afstandsbediening voor het ingeven van een code voor VCR, SAT, etc.). Houdt u er rekening mee dat u eén van de mode toetsen van de afstandsbediening要去kennen aan deze Home Automation code.

Voor Niet X10 afstandsbedieningen dient u de gebruiksaanwijzing en codeboekje van uw afstandsbediening te raadplegen.

Bedieren met behulp van uw Infrarood (IR) afstandsbediening

Om een lamp of apparatus AAN/UIT te schakelen:

1. Richt de afstandsbediening op de voorzijde van de Mini Controller.
2. Druk op de mode toets van uw afstandbediening welke u hebft toegewezen aan Home Automation.
3. Geef het nummer van de module in via het numeriek toetsenbord (1-9).
4. Druk op Channel +/- om de op de module aangesloten apparatuur aan/uit te schakelen

Om lampen te dimmen:

1. Richt de afstandsbediening op de voorzijde van de Mini Controller.
2. Druk op de mode toets van uw afstandbediening welke u heeft toegewezen aan Home Automation.
3. Geef het nummer van de module in via het numeriek toetsenbord (1-9).
4. Druk op Volume +/- om de op de module aangesloten verlichting te dimmen.

N.B. Om modules te bedieren met UnitCodes hoger dan 9, kurz u op de meeste afstandsbedieningen de volgende toetsen gebruiken:

• "10", druk op de 0 toets gevolgd door on (Chan+), off (Chan-), bright (Vol+) of dim (Vol-)
• "11", druk op de A.B toets gevolgd door on (Chan+), off (Chan-), bright (Vol+) of dim (Vol-)

• "12", druk op de (of de record) toets gevolgd door on (Chan+), off (Chan-), bright (Vol+) of Dim (Vol-)

• "15", druk op de key, gevolgd door on(Chan+), off (Chan-), bright (Vol+) of dim (Vol-)

• "16", druk op de —/— toets, gevolgd door on (Chan+), off ( Chan-), bright (Vol+) of dim (Vol-)

Om alle lampen aan te schakelen:

1. Richt de afstandsbediening op de voorzijde van de Mini Controller.
2. Druk op de mode toets van uw afstandbediening welke u heeft toegewezen aan Home Automation.
3. Druk op de POWER toets van de afstandsbediening.

Om alle modules uit te schakelen:

1. Richt de afstandsbediening op de voorzijde van de Mini Controller.
2. Druk op de mode toets van uw afstandbediening welke u hebft toegewezen aan Home Automation.
3. Druk op de MUTE toets van de afstandsbediening.

Bediening via de Mini Controller

Bedienen via het toetsenbord van de Mini Controller:

1. Druk op de toets met het nummer dat overeenkomt met de UnitCode van de Module welke u wilt bedieren. Druk op ON om de module AAN te schakelen, druk op OFF om de Module uit te schakelen.
2. Om de helderheid te regelen: druk op DIM/BRIGHT (deze functie werkt alleen wonneer de lamp is aangesloten op een "Lamp Module"
3. Om ALLE lampen in te schakelen: druk op de "ALL LIGHTS ON" toets
4. Om ALLE modules UIT te schakelen: druk op de "ALL UNITS OFF" toets

De keuzeschakelaar bepaald welke groep van vier Unit Codes bestuurd zullen worden door de toetsen van het toetsenbord (1-4 of 5-8).

Waarschuwing:

Houdt er alkijd rekening mee dat er gevaarlijke situations zou=kennen ontstaandoor het gebruik van de afstandsbediening of via het bedieren van de toetsen van de Mini Controller. Zo zou een koffiezetapparaat heet hunnen worden omdat er geen water in gedaan is, of er kan brand ontstaan doordat een elektrische verwarming worden ingeschakeld, terwijl er kleding overheen hangt. Gebruik het systemeer nicht om zware verwarmingsapparatuur of verplaatsbarekacheltjes te schakelen.
