SURFER 8 EN 1 - Télécommande X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande universelle 8 en 1
Marque	X10
Modèle	SURFER 8 EN 1
Dimensions (estimées)	Environ 20 x 5 x 2,5 cm
Poids (avec piles, estimé)	Environ 200 g
Alimentation	4 piles alcalines AAA (LR03)
Types d'appareils compatibles	TV, VCR, DVD, CD, SAT, CBL, AUDIO, X10 domotique
Écran	LCD tactile avec rétroéclairage
Portée IR	Standard (environ 10 mètres)
Portée RF (X10)	Jusqu'à 30 mètres (à travers les murs avec module TM13)
Méthodes de programmation	Saisie de code à 3 chiffres, recherche par marque, recherche automatique, apprentissage IR
Fonctions macro	Jusqu'à 9 macros (20 touches chacune)
Zapping	Fonction P<P pour basculer entre deux chaînes
Minuterie veille	Fonction SLEEP (1 à 99 minutes)
Contrôle domotique	X10 (modules vendus séparément)
Personnalisation	Affichage des touches LCD personnalisable
Entretien	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les produits abrasifs.
Sécurité	Éviter les chocs, températures extrêmes, et l'humidité. Ne pas utiliser d'objets pointus sur l'écran. Retirer les piles en cas d'inutilisation prolongée.
Piles	Utiliser 4 piles alcalines AAA neuves de marque identique. Respecter la polarité.

FOIRE AUX QUESTIONS - SURFER 8 EN 1 X10

Comment programmer la télécommande pour ma TV ?

Maintenez enfoncée la touche Setup jusqu'à ce que la LED reste allumée. Appuyez sur CODE sur l'écran LCD, puis choisissez le mode TV. Entrez le code à 3 chiffres de votre marque de TV fourni dans la liste de codes. Appuyez sur EXIT et testez avec la touche POWER.

Que faire si la télécommande ne fonctionne pas après programmation ?

Vérifiez d'abord que les piles sont neuves et correctement insérées (respect de la polarité). Assurez-vous d'avoir sélectionné le bon mode (TV, VCR...). Réessayez la programmation avec un autre code ou utilisez la recherche automatique.

Puis-je contrôler le volume de ma TV en mode SAT ou CBL ?

Oui, par défaut les touches VOL et MUTE agissent sur la TV quel que soit le mode. Si vous souhaitez que le volume soit contrôlé par le décodeur SAT/CBL, suivez la procédure décrite au chapitre 15.8 de la notice.

Comment enregistrer une macro pour exécuter plusieurs commandes en une seule touche ?

Maintenez Setup enfoncé, appuyez sur MACRO sur l'écran LCD, puis sur la touche macro désirée (ex: touche 1). Enregistrez les touches dans l'ordre (maximum 20) en alternant les modes si nécessaire. Terminez en appuyant sur MACRO du clavier. Pour lancer la macro, appuyez sur cette touche.

Comment effacer toutes les commandes apprises (apprentissage) ?

Maintenez Setup enfoncé jusqu'à l'écran MAIN. Appuyez sur LEARN sur l'écran LCD, puis maintenez la touche Setup enfoncée jusqu'à ce que l'écran MAIN réapparaisse. Toutes les commandes apprises sont effacées.

Comment changer le code maison pour les modules X10 ?

Appuyez sur la touche X-10, puis maintenez Setup jusqu'à LED allumée. Relâchez, appuyez une fois sur Setup, puis entrez le numéro correspondant (1=A, 2=B,...16=P) à l'aide des touches LCD. Appuyez sur ENTER puis EXIT.

La fonction SLEEP ne fonctionne pas, que faire ?

Assurez-vous d'être en mode TV et sur le 2ème écran LCD (appuyez sur SCREEN si nécessaire). Maintenez la touche LCD SLEEP jusqu'à ce que la LED reste allumée. Entrez le temps souhaité (01 à 99) avec les touches numériques, puis relâchez.

Comment personnaliser l'affichage des touches LCD pour un mode spécifique ?

Maintenez Setup enfoncé, appuyez sur SCREEN sur l'écran LCD, choisissez le mode désiré (TV, VCR...). Appuyez sur les touches LCD que vous souhaitez afficher (elles s'allument). Validez avec Setup ou Mute.

Puis-je apprendre des commandes de ma télécommande d'origine ?

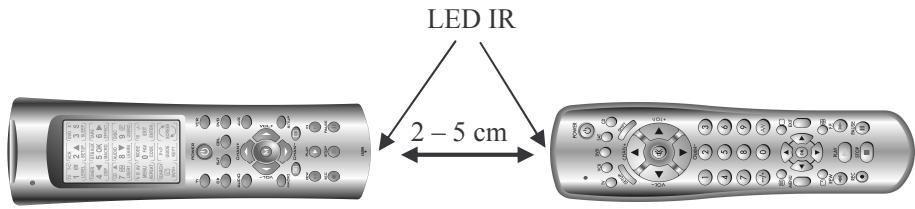

Oui, jusqu'à 40 commandes par mode. Placez la télécommande d'origine face à la SURFER (LED IR alignées) à environ 5 cm. Maintenez Setup, appuyez sur LEARN, choisissez le mode, puis la touche à apprendre. Maintenez la touche de la télécommande d'origine jusqu'à ce que la LED clignote et que l'écran 'LEARN NEXT' s'affiche.

Pourquoi la télécommande perd-elle les codes programmés après quelques jours ?

Cela est généralement dû à des piles faibles. Remplacez les 4 piles par des piles alcalines AAA neuves de marque identique. La mémoire de la télécommande nécessite une alimentation stable.

MODE D'EMPLOI SURFER 8 EN 1 X10

Aide Mémoire : Notez ci-après les codes correspondant à vos différents appareils.

Code TV	Code VCR	Code CD	Code SAT

CODEDOMOTIQUE

IR/821 RF/820

Code CBL	Code DVD	Code AUDIO

Sommaire

1. Conseils de sécurité généraux 1
2. Insertion des piles 2
3. Description des touches clavier de la SURFER 8 en 1............2 à 3
4. Description des touches LCD de la SURFER 8 en 1 3 à 4
5. Programmation par la saisie d'un code à 3 chiffres 4 à 5
6. Programmation selon la Recherche par Marque 5 à 6
7. Programmation selon la Recherche Automatique 6
8. Identification du code 6 à 7
9. Programmation d'une Macro 7 à 8
10. Touche de zapping entre 2 chaînes déterminées 8
11. Personnalisation de l'écran LCD 9
12. Apprentissage d'une fonction 9 à 11
13. Contrôle des modules domotiques 11 à 12
14. Fonctions supplémentaires 12 à 13
15. Pannes et problèmes de fonctionnement 13

1) Conseils de securite generale.

Pour des raisons de sécurité, toute manipulation technique ou modification du produit est interdite. N'utilisez pas d'objet pointu ou en métal sur l'écran LCD. L'écran LCD étant fragile, n'appuyez pas fortement dessus. Consultez le guide utilisateur afin d'installer la télécommande correctement. Toute utilisation par un enfant doit être supervisée par un adulte.

Veuillez éviter :

Les chocs et les tensions mécaniques Les températures extrêmes Les vibrations L'humidité

Veuillez également respecter les autres consignes de sécurité représentées dans les chapitres ultérieurs de ce manuel. Si vous n'y trouvez pas de réponse à vos questions, contactez notre assistance technique ou visitez www.domavenir.com.

Changer les piles :

Ce produit ne peut être utiliser qu’avec 4 piles alcalines AAA - ne jamais utiliser une autre source électrique. En insérant les piles, veuillez respecter les polarités. Retirer les piles si votre télécommande n'est pas utilisée pendant une longue période. Assurez-vous que les piles ne sont pas court-circuitées ou placées près du feu (risque d'explosion). Les piles ne doivent en aucun cas servir de jouet pour les enfants. Ne laissez pas les piles traîner, elles risquent d'être avalées par un enfant ou un animal. Si cela se produit, veuillez consulter un médecin au plus vite.

Des piles endommagées ou fuyantes peuvent provoquer des brûlures sur la peau. Utiliser des gants de protection si nécessaire.

Jeter les piles :

Les piles sont des déchets particuliers et ne doivent pas être mélées aux déchets ménagers. La loi stipule que l'utilisateur final doit donc les piles usagées, soit dans n'importe lequel de nos points de vente ou à notre siège social. Gardons notre environnement propre ensemble.

Introduction.

La télécommande du SURFER 8 en 1 est donc pour contrôler jusqu'à 8 appareils Audio/Visuel A/V (TV, VCR, CD, SAT, CBL, DVD, AUDIO, X-10 domotique). La touche X-10 peut être utilisée pour contrôler n'importe quelle source A/V.

Afin que le contrôle des appareils soit commode, le surfer 8 en 1 comprend un écran LCD qui affiche uniquement les fonctions utiles pendant une certaine série (ex: lors de la programmation ou du simple contrôle d'un appareil)

Le surfer 8 en 1 a de grandes capacités de stockage et des caractéristiques uniques:

• L'option "macro" permet de sauvegarder une série de touches : un total de 20 touches peut être sauvegardé sous chacune des 9 touches Macro disponibles. L'apprentissage du code : jusqu'à 40 touches par mode. La fonction scan / search. La touche video plus / show-view. La fonction "Tout éteint" : pour éteindre tous les modes en 2 pressions.
• Contrôle du Volume / Mute de la TV quel que soit le dernier mode sélectionné
• Touche de zapping entre 2 chaînes sélectionnées
• Personnalisez l'écran LCD en fonction de vos besoins, grâce à une liste de symboles prédéfinis. Transmission radio afin de contrôler vos appareils à distance et même à travers les murs (nécessite l'extension InfraRouge Powermid, vendue séparément).
• Le Surfer 8 en 1 vous permet de commander tous les appareils électriques se trouvant dans votre maison. Pour contrôler vos lampes et appareils électriques, vous avez besoin des récepteurs domotique X-10. Ces récepteurs se branchent simplement dans une prise électrique, aucun câblage supplémentaire n'est nécessaire. Visitez le site www.domavenir.com

Le surfer 8 en 1 comprend une bibliothèque de codes préprogrammés permettant le contrôle de presque tous les appareils présents sur le marché actuellement.

Afin de trouver facilement le code correspondant à vos appareils A/V, nous vous conseillons

d'utiliser la Recherche Automatique.

3) Insertion des PILES

1. Ouvrir le couvercle situé à l'arrière du surfer.
2. Insérez 4 piles (LR03 alcaline). Assurez-vous que les piles soient neuves et de marque identique. Respectez la polarité indiquée dans le compartiment à piles.
3. Tous les paramètres d'utilisation et programmes seront retenus pendant le changement de piles.

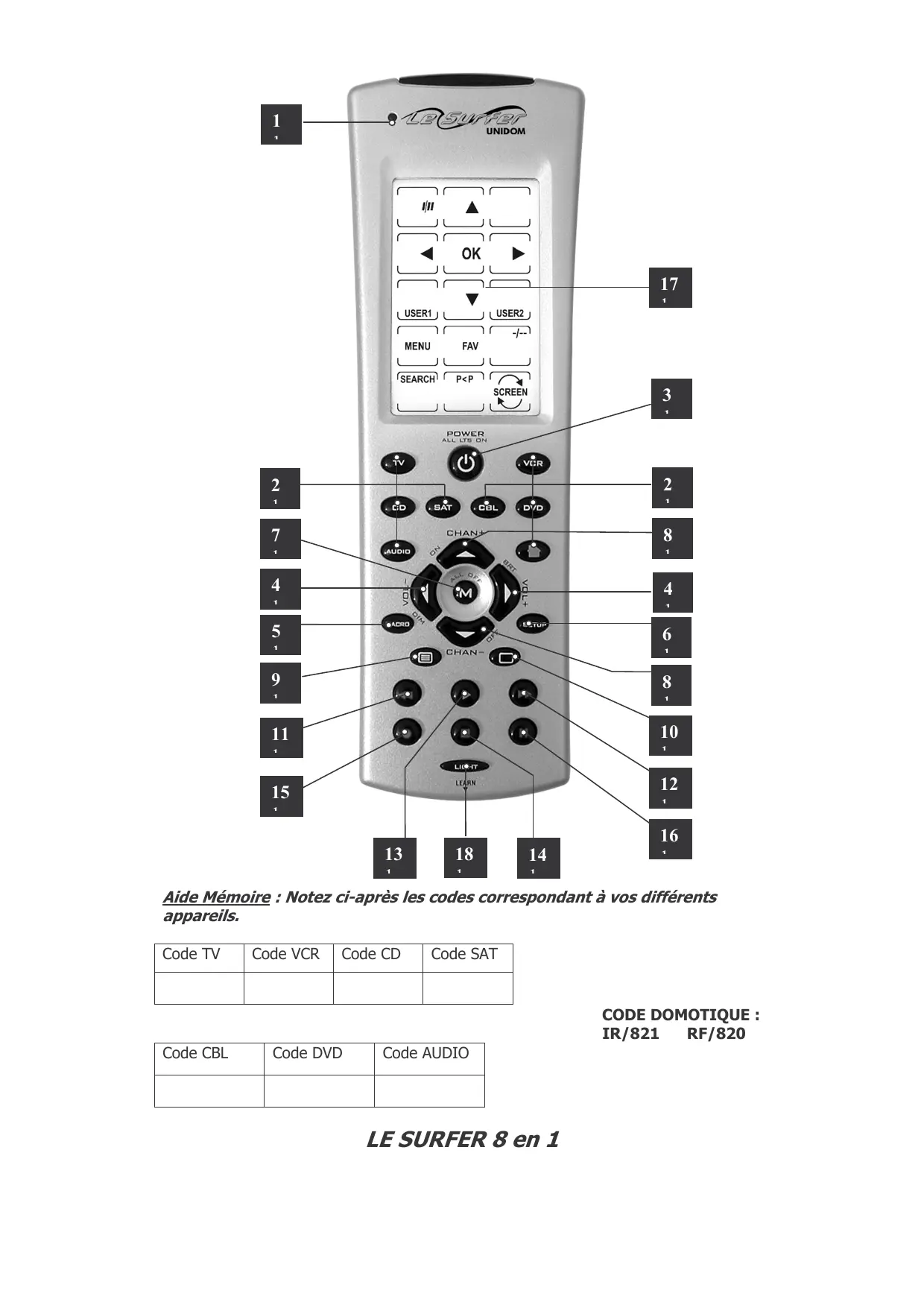

4) Description des touches clavier de la SURFER 8 en 1.

1: LED: clignote à chaque pression du clavier ou de touche LCD. Indique la transmission d'une commande. 2: Modes TV, VCR, CD, SAT, CBL, DVD, AUDIO, X-10 domotique : ces touches permettent de sélectionner l'appareil que vous pouvez contrôler. 3: POWER: pour éteindre l'appareil correspondant au mode sélectionné. 4: VOL + / -: contrôle du volume. 5: MACRO: lancement d'une macro (voir chapitre 10) 6: SET UP: Permet de programmer la télécommande en fonction de l'appareil que vous pouvez contrôler. Permet l'accès aux fonctions secondaires:

• Appuyez sur la touche « SETUP » (la lecture S apparaît en haut à droite de l'écran LCD)
• Appuyez sur la touche de la fonction secondaire désirée (la lettre "S" disparaît).

7: MUTE: permet d’allumer et d’éteindre le son.

8: CHAN + / - : sélectionne la chaîne suivante ou précédente.

9: TELETEXT ON: affichage du Télatexte.

10: TELETEXT OFF : sortie du mode Télétexte. 11: Retour rapide.

En mode VCR, DVD ou CD : elle fonctionne de la même manière que celle de vos télécommandes d'origine.

En mode TV : la touche de couleur (rouge), contrôle le video texte ou certaines fonctions d'appareils bien spécifiques.

12: Avance rapide.

En mode VCR, DVD ou CD : elle fonctionne de la même manière que celle de vos télécommandes d'origine.

En mode TV : la touche de couleur (Bleue), contrôle le video texte ou certaines fonctions d'appareils bien spécifiques.

En mode VCR, DVD ou CD : elle fonctionne de la même manière que celle de vos télécommandes d'origine.

En mode TV : la touche de couleur (Jaune), contrôle le vidéo texte ou certaines fonctions d'appareils bien spécifiques.

14: Stop.

En mode VCR, DVD ou CD : elle fonctionne de la même manière que celle de vos télécommandes d'origine.

En mode TV : la touche de couleur (Verte), contrôle le video texte ou certaines fonctions d'appareils bien spécifique.

15: Rec (enregistrer).

Fonctionne comme celle de votre télécommande d'origine. Afin d'éviter toute erreur, vous devez appuyer 2 fois sur cette touche pour déclencher l'enregistrement.

16 Pause

En mode VCR, DVD ou CD : elle fonctionne de la même manière que celle de vos télécommandes d'origine.

En mode TV : la touche de couleur (Magenta), contrôle le video texte ou certaines fonctions d'appareils bien spécifiques.

18: Rétroéclairage.

Appuyer sur cette touche pour éclairer l'écran. Le rétro-éclairage s'éteindra 10 secondes après la dernière pression sur une touche.

Indication d'erreur : La LED clignote 3 fois avec 3 bips sonores en cas d'erreur.

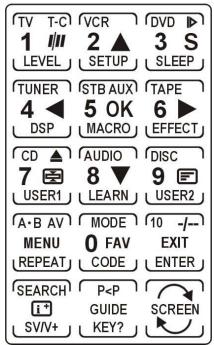

5) Description des touches LCD de la SURFER 8 en 1.

Master Screen

L'écran LCD fonctionne comme un clavier virtuel, complétant 15 zones ou touches. En appuyant sur la touche « Screen », vous pouvez alterner entre les 2 écrans disponibles d'un mode donné.

L'affichage disparaît lorsqu la télécommande n'est pas utilisée. Vous pouvez activer l'affichage en appuyant sur la touche « Setup » (6) ou sur une touche « Mode » (2) du clavier, ou sur n'importe quelle touche LCD. Les autres touches du clavier n'activent pas l'affichage LCD.

Écran typique1

Touches Numériques 0 - 9 : permet de sélectionner le numéro d'une chaîne ou d'entrer le code de votre appareil.

• /-- : Permet de sélectionner directement des chaînes supérieures à 9.

A/V : Sélection de l'entrée vidéo pour voir le DVD, le SAT, le VCR,... sur votre écran TV.

SEARCH : Pour dérouler les chaînes ou les séquences (voir chapitre 15.4)

Permet de programmer 2 chaînes spécifiques et de zapper de l'une

à l'autre par l'intermédiaire d'une seule touche (Voir chapitre 11)

SCREEN: permet l'accès au second écran LCD. Pour le mode sélectionné.

Écran typique2

UP, DOWN, LEFT, RIGHT : touches de navigation en mode Menu

MENU : Affichage du menu.

OK: Confirme la sélection dans le menu

EXIT: Sortie du Menu

i+: Info : Affiche le numéro de la chaîne, le titre du programme.

: Teletext Mix : (TV, CBL et SAT) Permet d'accéder au Télétexte tout en conservant comme fond d'image la chaîne sélectionnée.

Télétexte Hold : (TV, CBL et SAT) Arrête le changement de page en mode Télétexte.

SV / V + : (VCR) Correspond aux fonctions "Showview" ou "Videoplus". (Voir chapitre 15.5).

: (VCR) correspond à la vitesse d'enregistrement : short-play ou long play.

10 : (DVD) sélectionne les chaînes supérieures à 9.

REPEAT : (DVD) pour recommencer la lecture du disque soit complètement, soit entre 2 points définis par l'utilisateur (Repeat A-B)

T-C: (DVD) Lecture d’une piste ou d’un chapitre du disque

FAV : (SAT & CBL) Permet d'accéder aux chaînes favorites

GUIDE : (SAT & CBL) pour afficher le guide programme sur l'écran

A-B: (AUDIO) Sélectionne le Haut-Parleur A ou B

DSP: (AUDIO) Sélection du traitement digital du signal (DSP)

EFFECT : (AUDIO) Sélection des effets sonores

MODE : (AUDIO) Sélection de la bande du tuner : AM or FM

SLEEP : (en mode TV uniquement) Permet d'éteindre votre TV après un laps de temps compris entre 1 et 99 minutes. Pour mettre votre TV en veille, suivez la procédure suivante:

1. La télécommande doit être en mode TV et le 2ème écran LCD affiché.
2. Appuyez et maintenez la touche LCD "SLEEP" jusqu'à ce que la LED demeure allumée et que l'écran « SLEEP » s'affiche.
3. Relâchez la touche "SLEEP".
4. Choisissez avec les touches numériques LCD le temps désiré (01 à 99). La LED clignotera une fois pour indiquer la validité de la commande. L'écran LCD retournera en mode normal.
5. La fonction de mise en veille est installée. Placez votre télécommande en face de votre TV, sans aucun obstacle entre elles deux.

Pour annuler la mise en veille, appuyez sur la touche « POWER » (3) du clavier en mode TV ou appuyez et maintenez la touche « SLEEP » enfoncée jusqu'à ce que 2 bips sonores retentissent.

Programmation de la télécommande le surfer 8 en 1

Pour programmer le surfer, il est nécessaire d'utiliser la touche « Setup » et de suivre la procédure ci-dessous. Chaque pression de bouton est accompagnée d'un clignotement de la LED et d'un bip sonore. Une erreur est indiquée par 3 clignotements de la LED et 3 bips sonores.

NB: Il vous faut toujours d'abord activer la télécommande à écran tactile en touchant l'écran, avant de commencer la procédure décrite.

6) Programmation par SAISIE d'un code à 3 chiffres, ISSUS de la LISTE de CODES.

Note : Il est possible de commander n'importe quel appareil (TV, VCR, SAT) sous les touches « mode » suivantes : VCR, DVD, SAT, CD, AUDIO, CBL et X-10 domotique. Il suffit d'entrer le code à 3 chiffres de la marque de l'appareil que vous souhaitez contrôler. Dans tous les cas, suivez les étapes suivantes :

1. Vérifiez que votre appareil est allumé (ex: TV). Sinon allumez-le manuellement.
2. Appuyez et maintenez enfoncée la touche « Setup » du clavier (6) jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran « Main ». Relâchez la touche « Setup »
3. Appuyez sur la touche LCD "CODE".
4. L'écran « MODE » s'affiche. Appuyez sur la touche mode désirée (TV, VCR, SAT...) du clavier (2).
5. L'écran « CODE » s'affiche. À l'aide de la liste de code, entrez le 1er code à 3 chiffres correspondant à la marque de l'appareil que vous souhaitez contrôler. Notez que la touche Search s'éteint après l'entrée du

Setup Screen - Mode

second chiffre. Pour un code valide, la LED s'éteint quand le dernier chiffre est entré ; dans le cas contraire, la LED clignotera rapidement pendant 3 secondes avant de s'éteindre. Dans les deux cas, l'écran « Main » s'affichera.

1. Appuyez sur la touche LCD « Exit » pour revenir en fonctionnement normal.
2. Dirigez la télécommande vers la TV et appuyez sur la touche POWER du clavier (3). Votre TV devrait s'éteindre. Vérifiez les autres fonctions (ex pour un VCR: FF ou REW...). Si certaines fonctions ne marchent pas, cela signifie que le code entré n'est pas le bon. Dans ce cas, recommencez les procédures précédentes avec le code suivant.
3. L'entrée directe du code est maintenant accomplie.
4. Recommencez cette procédure pour les autres appareils que vous souhaitez contrôler (TV, VCR, DVD, SAT, CD, CBL, AUDIO et X-10 domestique)

7) Programmation par la methode de recherche par MARQUE.

Afin d'éviter une recherche automatique trop longue, il est possible de débuter la recherche selon la marque.

1. Assurez-vous que votre appareil soit allumé. Sinon allumez-le manuellement.
2. Appuyez et maintenez enfoncé la touche Setup (6) jusqu'à ce que la LED reste allumée (2-3 sec) et que s'affiche l'écran « Main ».
3. Relâchez la touche « Setup » (6).
4. Appuyez sur la touche LCD "CODE".
5. L'écran « MODE » s'affiche. Appuyez sur la touche mode désirée (TV, VCR, SAT...) du clavier (2). La méthode de recherche par marque n'est pas disponible pour les modes CD/AUDIO.
6. L'écran « CODE » s'affiche. En fonction du tableau ci-dessous, appuyez sur la touche numérique (0-6) correspondant à la marque désirée.

N. B. En appuyant sur "0" vous lancerez une recherche complète identique à la méthode de recherche du code (voir chapitre 8).

CODE	MARQUE
1	PHILIPS
2	SONY
3	THOMSON
4	SABA
5	GRUNDIG
6	NOKIA

1. Appuyez sur la touche LCD "SEARCH".
2. L'écran « SEARCH » s'affichera. Appuyez sur la touche LCD (ou Power ou Play du clavier) plusieurs fois, jusqu'à ce que l'appareil devant être contrôlé change de chaîne. Vous pouvez également utiliser les touches du clavier CHAN+ et CHAN-. Appuyez sur la touche LCD « OK » (ou Mute) pour stocker le code. L'écran « Main » s'affiche. Si vous avez accidentellement dépassé le code ajusté, vous pouvez revenir en arrière en appuyant sur les touches LCD ▼ ou CHAN-. Vous pouvez réavancer en forçant la touche LCD (ou POWER ou PLAY du clavier).
3. Répétez cette procédure pour n'importe quel autre appareil que vous voulez contrôler (TV, VCR, DVD, SAT, CD, CBL, AUDIO et X-10 domestique).
4. La recherche du code est maintenant complète. Appuyez sur la touche LCD Exit.

a. Si tous les codes correspondants à une marque ont été recherchés, la LED clignotera 3 fois pour indiquer la fin de la recherche et l'écran « Main » s'affichera. b. La méthode décrite ci-dessus suppose que vous souhaitez mémoriser un code VCR sous le mode VCR, un code CBL sous le mode CBL. Si vous souhaitez mémoriser par exemple un

code VCR sous le mode CBL etc..., la touche mode CBL doit préalablement être dédiée à la liste des codes VCR. Vous devez entrer n'importe quel code VCR sous le mode CBL, en suivant la méthode décrite au chapitre 6, avant de lancer la recherche automatique.

8) Programmation par la methode de recherche automatique.

Si vous n'avez pas pu trouver le code ajustat soit par la méthode de saisie manuelle soit par la méthode de recherche par marque, vous pouvez essayer la méthode de recherche automatique.

Setup Screen - Main

Setup Screen - Code

1. Assurez-vous que votre appareil soit allumé. Sinon allumez-le manuellement.
2. Appuyez et maintenez enfoncée la touche Setup (6) jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran « Main ». Relâchez la touche « Setup »
3. Appuyez sur la touche LCD "CODE".
4. L'écran « MODE » s'affiche. Appuyez sur la touche mode désirée (TV, VCR, SAT...) du clavier (2).
5. L'écran « CODE » s'affiche. Appuyez sur la touche LCD “SEARCH”. 6. L'écran « SEARCH » s'affiche. Appuyez sur la touche LCD (ou Power ou Play du clavier) continuellement jusqu'à ce que l'appareil change de chaîne. Vous pouvez également utiliser la touche CHAN+. Appuyez sur la touche LCD « OK » (ou Mute) pour installer le code. L'écran « Main » s'affiche. Si vous ratez accidentellement votre code lors d'une recherche automatique, vous pouvez effectuer un retour en arrière en appuyant sur les touches LCD ou CHAN-. Vous pouvez ré avancer en appuyant sur les touches LCD (ou POWER ou PLAY du clavier).
6. Recommencez cette procédure pour les autres appareils que vous pouvez contrôler (TV, VCR, DVD, SAT, CD, AUDIO et X-10 domotique)

Setup Screen - Mode

Setup Screen - Recherche

1. La recherche du code par recherche automatique est achevée. Appuyez sur la touche LCD EXIT

a. Si tous les codes correspondants à une marque ont été recherchés, la LED clignotera 3 fois pour indiquer la fin de la recherche et l'écran « Setup principal » s'affichera. b. La méthode décrite ci-dessus suppose que vous souhaitiez mémoriser un code VCR sous le mode VCR, un code CBL sous le mode CBL. Si vous souhaitez mémoriser par exemple un code VCR sous le mode CBL etc..., la touche mode CBL doit préalablement être dédiée à la liste des codes VCR. Vous devez entrer n'importe quel code VCR sous le mode CBL, en suivant la méthode décrite au chapitre 6, avant de lancer la recherche automatique. c. Si votre appareil A/V ne répondait pas initialement à la commande Chaîne +, utilisez la touche PLAY (pour un VCR ou un CD/Audio) ou POWER du clavier. d. La recherche de code commence à partir du dernier code à 3 chiffres entré sous le mode, ainsi si le mode peut dérouler 100 codes, et que le code stocké correspond à 050, la recherche de code commencera au code 051 jusqu'à 100 puis passera à 000 jusqu'à 050. Cela simplifie le processus de recherche en vous évitant de repasser les codes déjà testés.

9) Identification des CODES trouves LORS des recherches.

Setup Screen - Main

Setup Screen - Mode

Setup Screen - Code

Setup Screen - Code ID Les chiffres clignotent

1. Appuyez et maintenez enfoncée la touche « Setup » (6) jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran « MAIN ».
2. Relâchez la touche Setup.
3. Appuyez sur la touche LCD "Code".
4. L'écran « MODE » s'affiche. Appuyez sur la touche mode désirée (TV, VCR, SAT...).
5. L'écran « CODE » s'affiche. Appuyez sur la touche « Setup »
6. L'écran « CODE ID » s'affiche (Initialement blanc excepté les touches “Setup”, “Info” et “Code”). L'écran LCD affichera le code de la façon suivante : les 3 chiffres du code apparaîtront successivement avec un intervalle de 0,5 secondes entre chacun. La LED clignotera une fois pour chaque chiffre affiché. Cette séquence ne se produit qu'une fois, puis l'écran « MAIN » s'affichera de nouveau.
7. Identification du code est achevée. Appuyez sur la touche LCD « Exit » pour retourner au Menu précédent.

Programmation d'une MACRO.

La fonction Macro vous permet d'enregistrer plusieurs séquences de commandes IR. En appuyant sur la touche Macro, vous exécutez une série complète de commandes. Un total de 20 touches peut être sauvegardé sous chacune des 9 touches Macro disponibles.

Setup Screen - Main Setup - Macro Mode

1. Appuyez et maintenez enfoncée la touche « Setup » (6) jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran « MAIN ».
2. Relâchez la touche Setup.
3. Appuyez sur la touche LCD "Macro".
4. L'écran « MACRO » s'affiche. Appuyez sur la touche sous laquelle la série Macro sera enregistrée.
5. L'écran « MACRO MODE » s'affiche. La 1ère touche à enregistrer doit être une touche Mode. Appuyez sur la touche du Mode désiré (TV, VCR, SAT,...) du clavier (2).

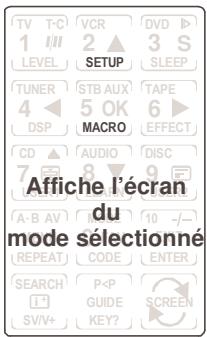

6. L'écran "MACRO KEY" s'affiche. Cet écran affiche les touches LCD du mode sélectionné ainsi que les touches "Setup" et "Macro". Sélectionnez les touches que vous souhaitez enregistrer (maximum 20 touches) dans l'ordre exact que vous désirez. Utilisez la touche LCD "Screen" pour accéder au 2ème écran et utiliser la touche « Mode » dans le cas d'un changement de mode. La touche « Setup » peut être utilisée pour ajouter un certain laps de temps entre 2 commandes (voir les notes ci-dessous). Toutes ces commandes font partie des 20 touches possibles.
7. Pour sauvegarder la Macro, appuyez sur la touche "Macro" du clavier (5). L'écran « MAIN » s'affiche. N. B. - si vous avez programmé le nombre maximal de 20 touches, la MACRO s'enregistre automatiquement à la 20e pression.

Setup Screen - Macro1 Setup Screen - Macro2

1. La programmation de la Macro est complète. Appuyez sur la touche LCD « Exit » pour retourner au menu précédent.

1. Les touches secondaires accessibles via la touche "Setup" ne peuvent pas être incluses dans une Macro.
2. Dans une série Macro, les transmissions infrarouges sont séparées par un délai de 0,5 secondes.
3. Il peut être nécessaire d'inclure des délais de transmission dans une série Macro (ex: le temps que la TV s'allume...). La touche Setup permet de séparer 2 transmissions IR par un laps de temps. L'écran "MACRO DELAY" s'affiche. Avec les touches numériques, sélectionnez le laps de temps que vous désirez (en secondes; ex: pour 4 secondes appuyez sur Setup puis 4). Le délai maximal est de 9 secondes. En appuyant sur la touche "Exit", vous appliquerez le délai par défaut soit 0.5 secondes entre 2 transmissions IR. Un délai est considéré comme une transmission IR (maximum de 20 transmissions IR).
4. Appuyer deux fois sur la touche Setup stoppe l'enregistrement de la Macro en cours. La première pression affiche l'écran « MACRO DELAY » et la seconde entraîne la sortie du mode Macro.
5. Il est impossible d'inclure une Macro dans une Macro.

Effacer une macro :

1. Appuyez et maintenez enfoncée la touche Setup jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran « MAIN ».
2. Relâcher la touche Setup.
3. Appuyez et maintenez la touche MACRO (LCD ou clavier). La LED s'éteindra pour indiquer la validité de la commande. L'écran "MACRO DELETE" s'affiche. Les Macros enregistrées apparaîtront à l'écran.
4. Appuyez sur la touche correspondant à la Macro que vous souhaitez supprimer. La LED clignotera pour indiquer la suppression de la Macro. Utilisez la touche "Exit" pour abandonner votre suppression si nécessaire.
5. Suppression terminée.

11) Zapping entre 2 chaines.

La touche "P<P" est une Macro particulière. Cette fonction permet de programmer 2 chaînes spécifiques et de zapper d'une chaîne à l'autre par l'intermédiaire d'une seule touche.

Exemple : en programmant la touche "P<P" vous pouvez passer de la chaîne 123 à la chaîne 456 via une seule touche.

2 séries d’informations doivent être entrées. Jusqu’à 4 touches peuvent être saisies dans chaque série (minimum de 2 par série). La 1ère touche dans chaque série doit être une touche "MODE". Les autres touches entrées peuvent être n’importe lesquelles (sauf les touches Mode, Macro, Setup et Screen) même si généralement, les touches numériques sont les plus fréquemment utilisées.

N. B. : Les touches secondaires accessibles via la touche "Setup" ne peuvent pas être intégrées et la touche "Screen" compte comme une touche (maximum de 4 par série)

Programmation :

Setup Screen - Main

Setup Screen - P2

1. Appuyez et maintenez enfoncée la touche Setup jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran Setup « MAIN ».
2. Relâcher la touche Setup.
3. Appuyez sur la touche LCD ^ < ^
4. L'écran "P<P1" s'affiche. Appuyez sur la touche Mode désirée (TV, VCR, SAT, etc.) du clavier.
5. L'écran "P<P2" s'affiche. Cet écran comprend les touches LCD du mode sélectionné ainsi que les touches "Setup" et « P<P ». Sélectionnez les touches que vous souhaitez enregistrer (maximum 3, minimum 1). Utilisez la touche LCD "Screen" pour acceder au 2ème écran (cela compte comme 1 touche).

Lorsque 3 touches sont entrées, vous passerez automatiquement à l'objet 6. Si moins de 3 touches sont nécessaires, activez la touche Mode et vous passerez ainsi directement à l'objet 6.

1. Pour entrer la 2ème série d'information, appuyez sur le mode désiré (TV, VCR, SAT, etc.) du clavier.
2. L'écran "P<P2" s'affiche. Sélectionnez les touches que vous souhaitez enregistrer (maximum 3, minimum 1).

Utilisez la touche LCD "Screen" pour accéder au 2ème écran (cela compte comme 1 touche). Lorsque 3 touches sont entrées, vous passerez automatiquement à l'étape 8. Si moins de 3 touches sont nécessaires, appuyez sur la touche Mode et vous passerez ainsi directement à

touche Mode et vous passerez directement à l'étape 8.

Setup Screen - P. 1

Setup Screen - P2

1. L'écran « MAIN » s'affiche. L'installation du « Zapping » "P<P" est achevée. Appuyez sur la touche LCD « Exit » pour returner au menu précédent.
2. Pour activer la fonction « Zapping de chaînes», appuyez sur la touche LCD "P<P" pour alterner entre les 2 séries d'information entées.

12) Personnalisation de l'ecran LCD.

Vous pouvez sélectionner les touches qui seront affichées ou cachées lors de l'affichage de chaque Mode. Vous pouvez modifier n'importe quelle touche LCD sauf les touches Screen, Sleep, Search et P<P.

Setup Screen - Main Setup Screen - SCREEN

1. Appuyez et maintenez enfoncée la touche Setup jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran « MAIN »
2. Relâcher la touche Setup.
3. Appuyez sur la touche LCD "Screen".
4. L'écran "MODE" s'affiche. Appuyez sur la touche Mode désirée (TV, VCR, SAT, etc.) du clavier.
5. L'écran "SCREEN" s'affiche. Cet écran comprend les touches LCD du mode sélectionné ainsi que les touches "Setup" et « Screen ». Enforcez alors les touches LCD du Mode sélectionné que vous souhaiter voir s'afficher sur le LCD. Utilisez la touche LCD "Screen" pour accéder

au 2ème écran. Pour sorting, enforcez la touche Setup ou Mute : votre sélection sera sauvegardée et l'écran MAIN réapparaîtra. Si vous souhaitez afficher un autre mode, pressez la touche qui lui correspond (TV, VCR..), vous atteindrez alors l'écran MODE correspondant et vous pourrez effectuer les changements nécessaires. (La sélection du mode précédent est sauvegardée).

1. Le changement des touches est désormais achevé. Enforcez la touche LCD "EXIT".

1. Pour annuler votre personnalisation d'écran et retourner à l'écran défini par défaut, pressez et maintenez enfoncée la touche du Mode concerné pendant environ 3 secondes selon l'étape 4 ci-dessus jusqu'à ce que l'écran "MAIN" s'affiche.
2. Les touches suivantes ne peuvent pas faire l'objet d'une personnalisation : "SLEEP", "SETUP", "MACRO", "LEARN", "P<P", "KEY?", et "SEARCH".

13) Apprentissage d'une fonction

Vous sous-pouvez enseigner au surfer les commandes IR de la télécommande d'origine (jusqu'à 40 commandes par mode).

Conseils :

1. Utilisez toujours des piles récentes pour votre surfer et votre télécommande d'origine.
2. Lancer une remise à zéro de la programmation avant de commencer tout apprentissage. Cela signifie que TOUS les paramètres du surfer seront ramenés à leur valeur par défaut.

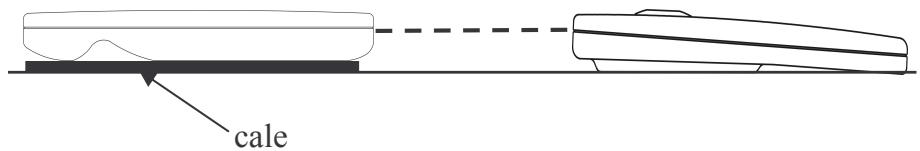

3. Placez la télécommande d'origine au même niveau horizontal que le surfer. Leur positionnement doit permettre d'aligner la LED IR de la télécommande d'origine avec la diode située à l'arrière du surfer (Voir graphique ci-après).
4. Maintenez une distance d'environ 5 cm entre les 2 télécommandes.
5. Effectuez un test en envisageant 2 ou 3 commandes IR dans un premier temps, puis lancez une remise à zéro avant d'effectuer un apprentissage complet des fonctions de votre télécommande d'origine.
6. N'effectuez pas d'apprentissage sous une lampe incandescente ou de faible énergie.
7. Lors de l'apprentissage, ne relâchez pas la touche transmise tant que l'écran ne se réaffiche pas et que la LED reste allumée. Ceci peut durer 2 à 3 secondes.
8. Aucune fonction ne peut être stockée sous les touches LCD SCREEN, SLEEP, P < P, SEARCH ou sous les touches du clavier Setup, Macro, TV, VCR, DVD, CBL, SAT, CD, X-10 domotique ou Audio. Il n'est pas possible de transmettre des codes aux touches "Setup".

Setup Screen - Mode

Pour enseigner des commandes :

1. Appuyez et maintenez enfoncée la touche Setup jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran « MAIN »
2. Relâchez la touche Setup.
3. Pressez la touche LCD "LEARN".
4. L'écran "MODE" s'affiche. Appuyez sur la touche Mode désirée (TV, VCR, SAT, etc.) du clavier.
5. L'écran "LEARN" s'affiche. Cet écran comprend les touches LCD du mode sélectionné ainsi que les touches "Setup" et « Learn ». Appuyez sur la touche (LCD ou clavier) que vous souhaitez programmer. Utilisez la touche LCD "Screen" pour accéder au 2ème écran.
6. Pressez et maintenez enfoncée la touche de la télécommande d'origine jusqu'à ce que la LED du surfer clignote une fois et que l'écran "LEARN NEXT" s'affiche (ceci peut prendre entre 2 et 3 secondes). Si un problème surgit, la LED clignotera pendant 3 secondes mais la Surfer 8 en 1 restera en mode apprentissage avec l'écran "LEARN NEXT" affiché. Pour envisager une nouvelle touche, pressez la touche LCD "Learn" et reprenez la méthode depuis l'étape "5". Pour sauvegarder et quitter le mode d'apprentissage, appuyez sur la touche LCD "OK". L'écran "MAIN" s'affiche.
7. L'apprentissage est maintenant accompli. Enforcez la touche LCD "EXIT".

Setup Screen - Mode Setup Screen - Learn3

Pour effacer toutes les commandes apprises sous un mode donné:

1. Appuyez et maintenez enfoncée la touche Setup jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran « MAIN ».
2. Relâchez la touche Setup.
3. Pressez la touche LCD "LEARN".
4. L'écran "MODE" s'affiche. Appuyez sur la touche Mode désirée (TV, VCR, SAT, etc.) du clavier. La LED clignotera une fois pour indiquer la validité de la commande.
5. L'écran "LEARN" s'affiche. Pressez et maintenez enfoncée la touche Setup jusqu'à ce que l'écran "MAIN" s'affiche. Toutes les commandes apprises sous ce mode sont alors effacées.

Setup Screen - Main

Setup Screen - Mode

Setup Screen - Learn1

Effacement global de toutes les commandes (récommandé lors d'un premier apprentissage)

1. Reconduisez les étapes 1 et 2 ci-dessus.
2. Pressez et maintenez enforcée la touche LCD "LEARN" jusqu'à ce que l'écran "MAIN" s'affiche (après approximativement 5 secondes). Toutes les fonctions apprises sont alors effacées.

14) Controle des modules domotiques.

Le Surfer 8 en 1 vous permet de commander tous les appareils électriques se trouvant dans votre maison. En effet, en plus de transmettre les signaux infrarouges qui commandent votre TV, VCR, SAT, DVD, CD et X-10 domotique, elle est équipée d'un transmetteur radio capable d'émettre les signaux X10 et ainsi de pouvoir commander à distance les lampes et les appareils électriques se trouvant dans votre maison.

Voici quelques exemples de ce que vous pouvez faire avec les fonctions X10 de votre télécommande.

• Allumer, éteindre ou faire varier la luminosité de votre éclairage pendant que vous regardez la télévision.
• Allumer les lumières durant la nuit, pour faire fuir les rôdeurs, si vous entendez un bruit suspect
• Allumez votre couverture chauffante avant la fin du film, pour que votre lit soit chaud au moment où vous allez vous coucher.

Pour contrôler vos lampes et appareils électriques, vous avez besoin des modules domotiques X10. Ces modules se branchent simplement dans une prise électrique, aucun câblage supplémentaire n'est nécessaire. Visitez le site www.domavenir.com pour plus d'informations.

Pour allumer/éteindre des appareils branchés à un module domotique X-10, appuyez sur la touche (2), tapez le code unité du module sur l'écran LCD puis enlevez la touche Channel+/- (8) Pour faire varier l'intensité d'une lampe branchée à un module domotique Tapez son code grâce aux touches LCD puis appuyez sur Volume+/- (4)

Pour allumer d'un seul coup TOUTES les lampes connectées à un module domotique Appuyez sur la touche Power (3)

Pour éteindre d'un seul coup TOUS les modules domotique (lampes ou appareils) Appuyez sur la touche Mute (7)

14.1) Changement du "code maison" (house code)

Le code maison par défaut est A et, dans la majorité des cas, ne nécessite pas de changement sauf si des interférences se produisent avec un système X10 voisin. Dans ce cas.

1. Appuyez sur la touche X-10 domotique
2. Appuyez et maintenez la touche Setup enfoncée jusqu'à ce que le voyant reste allumé en permanence.
3. Relâchez le bouton Setup
4. Appuyez sur la touche Setup encore
5. Utilisez les touches LCD pour entrer le nombre équivalent au code maison choisi (1=A, 2=B,... 16=P), le voyant clignote à chaque chiffre.
6. Appuyez sur la touche ENTER et ensuite sur EXIT pour confirmer votre ordre.

Note: Le code que vous avez choisi pour la télécommande doit être identique à celui du module émetteur-récepteur TM13 ou de la console de sécurité SC15.

14.2) Programmation du code domotique

Votre télécommande peut commander vos équipements électriques en utilisant des signaux infrarouge (via le mini contrôleur infrarouge IR7243) ou en utilisant des signaux radio (via un module "transmetteur" TM13). La touche est configurée en usine pour envoyer un code radio.

Pour permettre à la touche X-10 domotique d'envoyer des signaux infrarouges, procédez comme suit :

1. Appuyez et maintenez enfoncée la touche Setup du clavier jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran « Main ».
2. Relâchez la touche Setup
3. Appuyez sur la touche LCD "CODE".
4. L'écran « MODE » s'affiche. Appuyez sur la touche X-10 domotique
5. L'écran « CODE » s'affiche. Entrez 821.

Setup Screen - Main

1. Appuyez sur la touche LCD « Exit » pour revenir en fonctionnement normal

Pour permettre à la touche X-10 domotique d'envoyer des signaux radio, procédez comme suit :

1. Appuyez et maintenez enfoncée la touche Setup du clavier jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran « Main ».
2. Relâchez la touche Setup
3. Appuyez sur la touche LCD "CODE".
4. L'écran « MODE » s'affiche. Appuyez sur la touche X-10 domotique
5. L'écran « CODE » s'affiche. Entrez 820.
6. Appuyez sur la touche LCD « Exit » pour revenir en fonctionnement normal.

1. Signal sonore de validation d'une pression sur une touche

Un bip peut se produire après chaque pression de touche. Cette fonction peut être activée ou désactivée de la façon suivante :

1. Appuyez sur la touche TV
2. Appuyez et maintenez enfoncée la touche « Setup » jusqu'à ce que la LED reste allumée (après 2-3 secs) et que s'affiche l'écran « MAIN ».
3. Relâchez la touche « Setup »
4. Pour supprimer le bip, pressez et maintenez enfoncée la touche « Stop » du clavier jusqu'à ce que la LED clignote. Pour permettre en route le bip, pressez et maintenez enfoncée la touche PLAY du clavier jusqu'à ce que la LED clignote.
5. La fonction Bip peut être ainsi activée ou désactivée. L'écran "MAIN" s'affiche.

2. Rétroéclairage et affichage de l'écran LCD

L'affichage et le rétroéclairage de l'écran LCD Panel se maintiendront pendant une durée que l'utilisateur peut définir (10, 20, 30,...90 secondes). La durée d'éclairage par défaut est de 30 secondes à partir de la première pression. Pour modifier la durée d'affichage de l'écran LCD:

1. Appuyez sur la touche TV
2. Appuyez et maintenez enfoncée la touche « Setup » jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran « MAIN ».
3. Relâchez la touche « Setup »
4. Pressez la touche « Setup ». La LED clignote pour indiquer la prise en compte de cette pression et l’écran numérique à 9 touches s’affiche alors.
5. Pressez une touche numérique de 1 à 9 (1=10 secondes, 2=20secondes, etc.). La LED clignote pour signaler la validité de la commande et l'écran "MAIN" se réaffiche alors.
6. Le décalage d'éclairage est maintenant accompli.

3. Remise à zéro

Pour reprendre les paramètres par défaut de sortie d'usine :

1. Appuyez et maintenez enfoncée la touche « Setup » jusqu'à ce que la LED reste allumée et que s'affiche l'écran « MAIN ».
2. Relâchez la touche Setup.
3. Pressez et maintenez enfoncée la touche « Setup » pendant environ 5 secondes jusqu'à ce que la LED s'allume puis s'éteigne.
4. La remise à zéro est désormais terminée et la télécommande revient au Mode TV.

4. Déroulement des chaînes/touche de recherche (LCD)

La fonction déroulement/recherche de chaîne est seulement disponible en mode TV, DVD, CBL/SAT ou CD/Audio. Pressez la touche LCD "Search" permet à l'utilisateur de dérouler toutes les chaînes disponibles. Cette touche ne peut apprendre de fonction de la télécommande d'origine.

Lorsqu'elle a été pressée une fois, la commande Channel Up (Chaîne+) est envoyée toutes les 3 secondes pour le mode sélectionné. Si une autre touche est pressée, le déroulement s'arrête. Le déroulement s'arrêtera automatiquement après 2 minutes si aucune touche n'a été pressée.

Cette touche permet à l'utilisateur d'accéder directement aux fonctions VideoPlus ou Showview de son magnétoscope si cette option est disponible sur leur VCR. Dans le cas contraire, cette touche permettra d'accéder à n'importe quel Timer ou Menu du VCR (si inclus dans l'appareil). La fonction VideoPlus/Showview est seulement disponible en mode VCR. Cette fonction peut être apprise si nécessaire.

6. Fonction « tout éteint

Si la touche Power du clavier est pressée 2 fois en moins d'une seconde, et que la 2ème pression dure plus de 2 secondes, alors la télécommande enverra la commande Power pour tous les modes.

7. Fonction de contrôle du volume de la TV, quel que soit le mode sélectionné

La fonction Volume/Mute permet de contrôler les fonctions de réglage/suppression du volume de la TV, quel que soit le dernier mode sélectionné parmi ceux-ci : VCR (inc. DVD), Câble ou SAT : il n'est pas nécessaire de revenir au mode TV pour en régler le son. Cette fonction est également disponible si le mode X-10 domotique est programmé pour contrôler un 2ème VCR, Câble ou Satellite.

8. Contrôle du volume du CBL/SAT

Certains décodeurs Câbles ou Satellites ne possédant pas de contrôle de volume, la Surfer 8 en 1 permet par défaut de contrôler le volume de la TV même lorsque la télécommande est en mode SAT ou CBL. Pour les décodeurs satellites et câbles possédant un contrôle du volume, il est possible de désigner l'appareil que les touches Mute et Vol vont contrôler dans ces modes. Pour cela procéder comme ainsi:

1. Pressez la touche mode TV du clavier (cette procédure nécessite d'être en mode TV).
2. Appuyez et maintenez enfoncée la touche Setup jusqu'à ce que la LED reste allumée (2-3 secs) et que s'affiche l'écran « MAIN ».
3. Relâchez la touche Setup.
4. Pressez et maintenez enfoncée la touche Mute pendant environ 5 secondes. La LED clignote, puis s'éteint pendant environ 5 secondes, puis se rallume pour indiquer la validité de la commande. L'écran "MAIN" se réaffiche alors.
5. En mode CBL/SAT, le contrôle du volume s'effectuera désormais depuis le Cable ou le Satellite.
6. Recommencer cette procédure si vous souhaitez revenir au contrôle du volume de la TV en mode SAT ou CBL.

16) PANNES Et problemes de fonctionnement.

La Télécommande ne marche pas ou a tendance à perdre les codes entrés:

Vérifiez avec la télécommande d'origine que l'équipement fonctionne correctement. Vérifiez que vous avez tout d'abord appuyé sur la touche correspondant au téléviseur TV, magnétoscope VCR, satellite SAT, etc. de l'équipement que vous désirez commander. Si le code de la liste que vous avez entré ne fonctionne pas, essayez le code suivant, ou bien utilisez la recherche automatique AUTOSEARCH. Vérifiez la polarité de vos piles (indications +/−) et qu'elles soient correctement insérées dans le compartiment (voir le contact des piles sur les ressorts logés dans le compartiment). La programmation de la télécommande nécessite l'insertion de 4 piles LR 03 alcalines neuves. Si la télécommande a tendance à perdre les codes au bout de quelques jours/semaines, le problème sera résolu par l'insertion de 4 piles neuves et de marque identique. Si le voyant lumineux LED reste constamment allumé, généralement après plusieurs mois d'utilisation, ça signifie que les piles sont à remplacer.

Important: La télécommande surfer 8 en 1 ne doit être utilisée que de la façon décrite dans ce manuel et ne doit pas être employée pour des fonctions non prévues.

Declaration de conformite ce

Nous X10 Europe 3 Rue de Penthièvre 75008 Paris France, déclarons que le produit suivant: Télécommande Universelle le surfer 8 en 1

est en conformité avec les exigences essentielles applicables et en particulier celle de la directive 1999/5/CE et des normes suivantes :

Article 3.1a: Norme EN 60 950, Article 3.1b: Norme ETS 301 489-3, Article 3.2: Normes EN 300 220-1-3

Procédure suivie: Annexe IV de la Directive 1999/5/EC

CE0536

Date : 05.06.2003

F. Rossi

Approval engineer
