MODE D'EMPLOI RMB-1076 ROTEL

Manuel d'utilisation

Amplificateur de puissance six canaux

Commandes et branchements

Branchements en entrées et sorties par paires stéréo

L'éclair dans un triangle équilatéral indique la présence de tensions électriques élevées susceptibles de présenter des risques graves d'électrocution.

Le point d'exclamation dans un triangle équilatéral indique à l'utilisateur la présence de conseils et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est impérative.

Ce symbole signifie que cet appareil bénéficie d'une double isolation électrique. Sa prise d'alimentation n'a pas besoin d'être reliée à la terre ou à une masse particulière.

Tous les appareils Rotel sont conçus en totale conformité avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements électriques et électroniques, ainsi que pour le recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes.

ATTENTION : Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur. Adressez-vous impérativement à une personne qualifiée.

ATTENTION : Pour réduire tout risque d'électrisation ou d'incendie, ne pas exposer l'appareil à une source humide, ou à tout type de risque d'éclaboussure ou de renversement de liquide. Ne pas poser dessus d'objet contenant un liquide, comme un verre, un vase, etc. Prenez garde à ce qu'aucun objet ou liquide ne tombe à l'intérieur de l'appareil par ses orifices de ventilation. Si l'objet est exposé à l'humidité ou si un objet tombe à l'intérieur, débranchez-le immédiatement de son alimentation secteur, et adressez-vous immédiatement et uniquement à une personne qualifiée et agréée.

Tous les conseils de sécurité et d'installation doivent être lus avant de faire fonctionner l'appareil. Conservez soigneusement ce livre pour le consulter à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions. Respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.

L'appareil doit être nettoyé uniquement avec un chiffon sec ou un aspirateur.

L'appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner, c'est-à-dire avec un espace libre d'une dizaine de centimètres minimum autour de lui. Il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouïes d'évaporation; ou placé dans un meuble empêchant la bonne circulation d'air autour des orifices d'évaporation.

Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chauffage ou d'autres appareils (y compris amplificateurs de puissance) produisant de la chaleur.

Cet appareil doit être branché sur une prise d'alimentation secteur, d'une tension et d'un type conformes à ceux qui sont indiqués sur la face arrière de l'appareil.

Brancher l'appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre (troisième broche de la prise) si celle-ci est présente. Si la prise n'est pas conforme à celles utilisées dans votre installation électrique, consultez un electricien agréé. Ne pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d'alimentation ne soit pas pinçé, écrasé ou détérioré sur tout son trajet, et à ce qu'il ne soit pas mis en contact avec une source de chaleur. Vérifiez soigneusement la qualité des contacts, à l'arrière de l'appareil comme dans la prise murale.

La prise d'alimentation secteur constitue le moyen radical de déconnexion de l'appareil. Elle doit donc rester en permanence accessible.

L'appareil doit être immédiatement éteint, débranché puis retourné au service après-vente/agréé dans les cas suivants :

• Le câble d'alimentation secteur ou sa prise est endommagé.
• Un objet est tombé, ou du liquide a coulé à l'intérieur de l'appareil. L'appareil a été exposé à la pluie. L'appareil ne fonctionne manifestement pas normalement. L'appareil est tombé, ou le coffret est endommagé.

Utilisez un câble de type Classe 2 pour la liaison avec les enceintes acquises, afin de garantir une installation correcte et de minimiser les risques d'électrocution.

Utilisez uniquement un support, meuble, rack, étagère suffisamment solide pour supporter le poids de l'appareil. N'utilisez pas de meuble mobile ou risquant de se renverser.

Sommaire

Figure 1: Commandes et branchements 3

Figure 2: Branchements en entrées et sorties par paires stéréo 4

Au sujet de Rotel 10

Pour démarrer 10

Caractéristiques principales 10

Quelques précautions 10 Installation 10

Alimentation secteur et mise sous tension.....11

Prise d'alimentation secteur 11

Interrupteur de mise sous tension et indicateur

LED 1 Z 11

Sélecteur de mode de mise sous tension Auto

On/Off 11

Entrée et sortie Trigger 12 volts 11

Indicateurs de protection 11

Mode de sélection stéréo 11

Sélecteurs d'entrées 6 12

Branchements des signaux en entrée 12

Entres RCA 12

Réglages niveau d'entrée 4 12

Liaison signal en sortie 7 12

Branchement des enceintes acoustiques 12

Sélection des enceintes 12

Choix des câbles d'enceintes 12

Polarité et mise en phase 12

Branchement des câbles d'enceintes 12

Problèmes de fonctionnement 13

L'indicateur Power de mise sous tension

ne s'allume pas 13

Pas de son 13

Diode de protection allumée 13

Spécifications. 14

Au sujet de rotel

C'est une famille de passionnés de musique qui a fondé Rotel, il y a maintenant plus de 45 ans. Pendant toutes ces années, leur passion ne s'est jamais émoussée et tous les membres de la famille se sont toujours battus pour fabriquer des appareils représentant un exceptionnel rapport musicalité-prix, suivis en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe réduite, écoutant et peaufinant soigneusement chaque appareil pour qu'il corresponde parfaitement à leurs standards musicaux. Ils sont libres de désigner n'importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C'est ainsi que vous trouvez dans les appareils Rotel des condensateurs britanniques ou allemands, des transistors japonais ou américains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel.

L'excellente réputation sociale des appareils Rotel a été saluée par la plupart des magazines spécialisés ; ils ont reçu d'innombrables récompenses, et sont choisis par de nombreux journalistes critiques du monde entier, parmi les plus célèbres, ceux qui écoutent de la musique quotidiennement. Leurs commentaires restent immuables : Rotel propose toujours des maillons à la fois musicaux, fiables et abordables.

Mais plus que tout, Rotel vous remercie pour l'achat de cet appareil, et souhaite qu'il vous apporte de nombreuses heures de plaisir musical.

Pour démarrer

Merci d'avoir acheté cet amplificateur de puissance six canaux Rotel RMB-1076. Il a été spécialement conçu pour vous offrir des heures et des heures de musique, que vous l'utilisiez dans une chaîne haute-fidélité ou au sein d'un système Home Cinema.

Le RMB-1076 est un amplificateur de puissance six canaux particulièrement sophistiqué. C'est un amplificateur avec étages de sortie à composants discrets, alimentation à découple, des composants de très haute qualité, et bien sûr la superbe qualité sonore chère à notre philosophie « Balanced Design ». Les courants très élevés du RMB-1076 lui permettent d'alimenter sans aucune difficulté les enceintes représentant les charges les plus complexes.

Caractéristiques principales

• Trois paires de canaux d'amplification.
• Configuration de mise sous tension « on/off » Sélectionnée par l'utilisateur : manuelle ou contrôlée par l'envoi d'une tension de commutation « trigger » 12 volts.
• Niveau d'entrée réglables en face avant.
• Circuit de protection totale, avec indicateurs en face avant.
• Liaison du signal en sortie pour envoyer un signal intégralement réservé sur un autre maillon.

Quelques précautions

Veuillez lire ce manuel d'utilisation très soigneusement. Il vous donne toutes les informations nécessaires aux branchements et au fonctionnement du RMB-1076, en fonction de ses différentes configurations de fonctionnement possibles. Si vous vous posez encore des questions, n'hésitez pas à contacter immédiatement votre revendeur/agréé Rotel.

Conserve soigneusement l'emballage du RMB-1076. Il constitue le meilleur et le plus sûr moyen pour le transport futur de votre nouvel appareil. Tout autre emballage pourrait en effet entraîner des déteriorations irréversibles à l'appareil.

Conserve la facture de votre appareil : c'est la meilleure preuve de votre propriété et de la date réelle d'achat. Elle vous sera utile en cas de nécessité de recours au service après-vente.

Installation

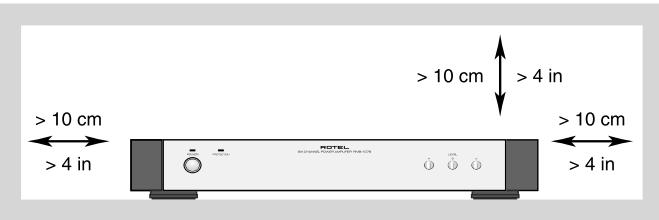

Le RMB-1076 génère de la chaleur pendant son fonctionnement normal. Ne bloquez donc pas ses ouïes de refroidissement. Il doit y avoir environ 10 cm de dégagement tout autour de lui pour permettre le bon fonctionnement de sa ventilation, et une bonne circulation d'air tout autour du meuble qui le supporte. Ne négligez non plus jamais le poids de l'amplificateur au moment du choix de son installation. Vérifiez la solidité de l'étagère ou du meuble chargé de le recevoir.

Alimentation secteur et mise sous tension

Le RMB-1076 est livré avec son propre câble d'alimentation secteur. N'utilise que ce câble, ou son équivalent exactement semblable. Ne tentez pas de modifier ce câble. N'utilise pas de câble rallonge. Une prise multiple d'alimentation peut être utilisée, mais uniquement si elle est réellement calibrée pour supporter les demandes en courant des appareils qui y sont branchés et notamment celle, particulièrement élevée, du RMB-1076.

Assurez-vous que l'interrupteur de mise sous tension Power Switch, en face avant, est bien en position « éteint » (OFF). Branchez alors le cordon secteur en face arrière dans la prise correspondante, puis l'autre extrémité dans la prise murale d'alimentation.

Votre RMB-1076 est configuré en usine pour s'adapter à l'installation électrique en vigueur dans votre pays d'utilisation (USA : 120 volts/60 Hz ; Europe : 230 volts/50 Hz). Cette configuration est indiquée sur une étiquette, visible sur la face arrière de l'appareil.

NOTE: Si vous devez désigner dans un autre pays, il est possible de reconfigurer votre amplificateur RMB-1076 pour une installation électrique de caractéristiques différentes. Ne tentez jamais cette modification vous-même. L'ouverture du capot du RMB-1076 vous expose à des tensions électriques très dangereuses. Consultez obligatoirement un technicien qualifié ou l'usine/distributeur Rotel afin qu'il vous donne toutes les informations nécessaires à ce sujet.

Si vous vous absentez pendant une longue période, nous vous conseillons de débrancher la prise murale d'alimentation.

Interrupteur de mise sous tension et indicateur LED 1 2

L'interrupteur de mise sous tension Power Switch se trouve sur la face avant. Il suffit d'appuyer dessus pour permettre l'amplificateur sous tension (ou pour rendre actives une des options de mise en marche automatique). La diode LED placée juste au-dessus s'allume alors. Une nouvelle pression sur l'interrupteur éteint l'appareil.

Sélecteur de mode de mise sous tension auto on/off 9

Le RMB-1076 vous propose trois options pour sa mise sous tension manuelle ou automatique. Ces modes sont sélectionnés via un sélecteur à trois positions placé en face arrière :

• Avec le sélecteur en position repérée « OFF », l'amplificateur est mis sous ou hors tension manuellement, via sa touche Power en face avant. Vous pouvez utiliser ce mode si l'amplificateur est branché sur une prise disposant déjà d'une commutation automatique générale. Lorsque le sélecteur est en position repérée « SIGNAL SENSING », l'amplificateur se met automatiquement sous tension dès qu'un signal est présent et détecté sur une de ses entrées. L'appareil doit auparavant être placé en mode de veille Standby, sans présence de signal. L'interrupteur en face avant prime sur cette fonction. Il doit donc être placé en position ON. En position OFF, l'appareil reste éteint, même en présence d'un signal en entrée.
• Lorsque le sélecteur est placé sur la position repérée « 12V TRIG. », l'amplificateur s'allume automatiquement lorsqu'une tension de 12 volts est envoyée sur sa prise jack 3,5mm placée à gauche du sélecteur et repérée « IN ». Il se remet en mode de veille Standby dès que cette tension disparaît sur la prise. L'interrupteur POWER SWITCH en face avant est prioritaire sur ce sélecteur : il doit être pressé (ON) pour que la commutation TRIGGER 12 V soit effective et efficace. Couper l'alimentation avec cet interrupteur (OFF) éteint l'amplificateur, qu'il y ait ou non une tension de 12 volts sur la prise Trigger IN.

Entrée et sortie trigger 12 volts

La prise jack 3,5 mm repérée IN est prévue pour transporter la tension de 12 volts nécessaire au fonctionnement de la commutation TRIGGER que nous venons de décrire. Pour être efficace, le sélecteur contigu (6) doit être sur sa position repérée « 12 V TRIG » (voir le paragraphe précédent). Cette entrée accepte en fait une tension continue ou alternative, d'une valeur comprise entre 3 et 30 volts.

La prise jack 3,5 mm repérée OUT permet de brancher une autre prise jack 3,5 mm pour renvoyer la tension de commutation 12 volts vers un autre appareil. La tension 12 volts n'est toutefois présente que si la prise IN est réellement alimentée par une telle tension.

Indicateurs de protection 3

Des circuits de protection générale et thermique protègent l'amplificateur contre tout dommage événementiel du à des conditions de fonctionnement anormales ou extrêmes. Contrairement à la majorité des autres amplificateurs de puissance, le circuit de protection du RMB-1076 est totalement indépendant du trajet du signal audio, et n'a donc aucune influence sur les performances musicales. Ce circuit contrôle aussi en permanence la température des étages de sortie, et coupe automatiquement l'amplificateur si celle-ci dépasse une valeur de fonctionnement normale.

De plus, le RMB-1076 intègre une protection contre les surcharges qui se met en service si l'impédance de charge en sortie devient trop BASSE. Cette protection est indépendante pour chacune des trois paires de canaux.

Si un fonctionnement anormal survient, l'amplificateur s'arrête de fonctionner et la diode LED « PROTECTION » de la face avant s'allume.

Si cela se produit, éteignez l'amplificateur, et laissez-le se refroidir naturellement pendant plusieurs minutes. Profitez-en pour tenter d'identifier et de corriger le problème. Lorsque vous rallumerez l'amplificateur, le circuit de protection doit normalement se réinitialiser automatiquement, et la diode PROTECTION s'éteindre.

Dans la plupart des cas, la mise en service de la protection est due à un court-circuit dans les câbles des enceintes acoustiques, ou à cause d'un mauvais respect de la ventilation correcte de l'amplificateur. Dans de très rares cas, la charge à très faible impédance ou très réactive de certaines enceintes acoustiques peut entraîner la mise en service de la protection.

Mode de sélection stéréo

Il est plus simple de considérer en fait le RMB-1076 comme un ensemble de trois amplificateurs stéreo, réunis dans le même boîtier.

Mode stéreo : fonctionnement classique stéreo 2 canaux, pour une paire de canaux d'amplification. Charge minimale de chaque enceinte : 4 ohms.

Sélecteurs d'entrées 6

Un sélecteur placé en face, près des prises d'entrée, permet la liaison des autres paires de canaux aux prises de la première paire d'amplification. Repéré LINK, ce sélecteur relie les prises en position On, les découple en position Off.

Pour un fonctionnement en mode

stéreo: positionnez le sélecteur place juste à côté des prises des deux canaux correspondants sur la position droite ou OFF. Utilisez les deux connecteurs d'entrée repérés LEFT (gauche) et RIGHT (droite), et branchez une enceinte sur chaque paire de prises correspondantes repérées SPEAKERS.

NOTE: Pour les groupes repérés « B » et/ou « C », vous pouvez également positionner le sélecteur repéré INPUT SELECT sur la position ON, pour fonctionnement en mode stéreo. Cela envoie le signal reçu sur la première paire d'entrées « A » vers les entrées de la paire d'amplificateurs correspondants.

Branchements des signaux en entrée

Le RMB-1076 fournit des prises d'entrée classiques - prises RCA asymétriques, conformes à celles de la majorité des maillons audio.

Il y a également une paire de prises repérées SIGNAL OUTPUT LINK (Liaison signal de sortie), qui permettent d'envoyer le signal reçu par les prises d'entrée de la paire « A » vers un autre maillon, sans modification aucune. De plus, le signal stéréo reçu par les prises de la paire « A » peut aussi automatiquement être envoyé vers les paires « B » et/ou « C ». Cela s'avérera très utile dans le cas où le RMB-1076 est utilisé pour alimenter plusieurs paires d'enceintes dans des pièces différentes, à partir du même signal stéréophonique.

Enters RCA

Voir Figure 2

Il y a deux entrées RCA pour chacune des trois paires de canaux d'amplification. Ces prises acceptent des signaux en provenance d'un préamplificateur audio, ou d'un processeur Surround. N'utilise que des câbles de liaison de très haute qualité.

NOTE: En positionnant les sélecteurs correspondants LINK des paires d'amplification « B » et/ou « C » sur leur position ON, celles-ci sont automatiquement liées aux entrées de la paire « A ». Il n'y a alors pas besoin de câble de liaison supplémentaire. Chaque paire d'amplification fonctionne alors en mode stéréo.

Réglages niveau d'entrée 4

Trois commandes rotatives sur la face avant, une pour chaque paire de canaux, permettent de régler le niveau du signal entrant. Cela vous permet d'équilibrer le gain des amplificateurs, pour une adaptation parfaite aux autres maillons, même dans les ensembles les plus complexes.

Tournez le petit bouton dans le sens des aiguilles d'une montre, pour augmenter la sensibilité (donc le niveau en sortie). Et tournez-le dans le sens inverse des aiguilles d'une montre pour le diminuer.

Liaison signal en sortie 7

Cette paire de prises RCA peut être utilisée pour envoyer le signal d'entrée, sans aucune modification, vers un autre maillon indépendant - par exemple un second amplificateur de puissance destiné à alimenter une ou plusieurs autres paires d'enceintes acoustiques.

Le signal branché sur les entrées « A » est disponible en permanence sur ces sorties repérées « SIGNAL OUTPUT LINK ». Le même signal d'entrée peut également être envoyé vers les paires de canaux d'amplification « B » et/ou « C » du RMB-1076, mais cette fois en utilisant simplement les sélecteurs correspondants « LINK » présents en façade.

Branchement des enceintes acoustiques

Le RMB-1076 possède trois groupes de deux paires de prises pour enceintes acoustiques, une paire pour chaque canal d'amplification.

Sélection des enceintes

L'impédance nominale de chaque enceinte branchée sur le RMB-1076, en mode de fonctionnement stéréo, doit être au minimum de 4 ohms.

Choix des câbles d'enceintes

Utilisez du câble deux conducteurs isolés pour relier le RMB-1076 aux enceintes. La taille et la qualité du câble peuvent avoir de l'influence sur les performances musicales. Un câble standard fonctionnera, mais il peut partager des limitations quant à la dynamique réellement reproduite ou à la qualité du grave, sur tout sur de grandes longueurs. En général, un câble de plus fort diamètre entraîne une amélioration du son. Pour des performances optimales, penchez-vous sur l'offre en termes de câbles spécialisés, de très haute qualité. Notre revendeur agréé Rotel est en mesure de vous renseigner efficacement à ce sujet.

Polarité et mise en phase

La polarité – autrement dit l'orientation correcte du « + » et du « - » pour chaque branchement entre le RMB-1076 et les enceintes acoustiques doit être respectée pour toutes les enceintes, afin que celles-ci soient toutes en phase. Si la phase d'une seule enceinte est inversée, il en résulte un manque de grave sensible et une dégradation importante de l'image stéréophonique. Tous les câbles sont repérés afin que vous puissiez identifier clairement leurs deux conducteurs. Soit les câbles sont différents (un cuivre, un argenté), soit la gaine est de couleur différente (filet de couleur), soit elle est gravée. Assurez-vous que vous repérez bien le conducteur pour toutes les liaisons, et que vous respectez parfaitement la phase sur toutes les enceintes acoustiques, par rapport à l'entrée.

Branchement des câbles d'enceintes 10

Voir Figure 2

Le RMB-1076 est équipé de deux paires de bornes vissantes pour chaque groupe de deux canaux. Des inscriptions sous chaque prise vous permettent de vous repérer afin d'effectuer correctement les branchements (+/rouge, -/noir, left = gauche, right = droit), en mode stéréo pour chaque paire de canaux.

Ces prises acceptent indifféremment du câble nu, des cosses ou fourches spéciales, ou encore des fiches banane (sauf en Europe, où les nouvelles normes CE l'interdisent).

Tirez les câbles de l'amplificateur RMB-1076 vers les enceintes acoustiques. Prévoyez suffisamment de longueur pour qu'ils ne subissent aucune contrainte sur toute leur longueur et que vous puissiez déplacer les éléments sans qu'ils soient tendus.

Si vous utilisez des fiches dites « banane », connectez-les d'abord aux câbles, puis branchez-les à l'arrière des prises des enceintes acoustiques. Les bornes des enceintes doivent rester totalement visées (sens des aiguilles d'une montre) avant leur insertion.

Si vous utilisez des fourches, commencez par les relier/souder sur les câbles. Si vous utilisez du fil nu, dénudez tous les câbles sur une longueur suffisante, et torsadez les brins de chaque conducteur de telle manière qu'aucun brin ne puisse venir en contact avec un autre d'un autre conducteur (court-circuit). Selon la taille des torsades, insérez-les dans les trous centraux des prises ou entourez-le autour des axes de celles-ci (sens des aiguilles d'une montre), de la même manière que pour les fourches. Dans tous les cas, serrez fermement à la main les bornes vissantes.

NOTE : Vérifiez bien qu'il n'y ait aucun brin qui vienne en contact avec des brins ou la prise adjacente.

En mode Stéreo : Vérifiez bien la position respective des prises GAUCHE (LEFT) et DROITE (RIGHT), et branchez-les aux enceintes correspondantes respectives. Dans tous les cas, prenez également soin de bien respecter la polarité + / -

Problèmes de fonctionnement

La majorité des problèmes survenant dans une installation haute-fidélité est due à de mauvais branchements, ou à une mauvaise utilisation d'un ou de plusieurs maillons. Si le problème est bien lié au RMB-1076, il s'agit très certainement d'un mauvais branchement. Voici quelques vérifications de base qui résolvent la majorité des problèmes rencontrés :

L'indicateur power de mise sous tension ne s'allume pas

L'amplificateur RMB-1076 n'est pas alimenté par le secteur. Vérifiez la position de l'interrupteur de mise sous tension Power (position ON). Si vous avez choisi l'option d'allumage SIGNAL SENSING, assurez-vous qu'un signal est bien présent sur les prises d'entrée, pour déclencher l'allumage. Si vous avez choisi l'option d'allumage via la prise 12 V TRIG, assurez-vous qu'une tension de commutation soit bien présente sur la prise jack correspondante TRIG IN.

Pas de son

Si l'amplificateur est bien sous tension mais qu'aucun son n'en sort, regardez la diode PROTECTION INDICATOR sur la face avant. Si elle est allumée, voir le paragraphe suivant. Si elle est éteinte, vérifiez tous les maillons du système, la qualité des branchements et la position des diverses commandes.

Diode de protection allumée

La diode LED PROTECTION INDICATOR s'allume si le circuit de protection est activé, et éteint alors automatiquement l'amplificateur. Cela arrive principalement quand les ouïes d'aération ont été obstruées, quand il y a un court-circuit dans les sorties enceintes, ou si l'amplificateur a fonctionné très longtemps à puissance maximum. Éteignez l'amplificateur et attendez qu'il refroidisse. Le fait d'appuyer à nouveau sur l'interrupteur de mise sous tension pour rallumer l'appareil entraîne la réinitialisation automatique des circuits de protection. Si la protection se remet à fonctionner, il y a un problème dans le système ou l'amplificateur lui-même.

Spécifications

Puissance de sortie	6 x 100 watts
Watts/canal	100 watts
Tous les canaux en service, avec filtré 20 kHz, charge de 8 ohms, 20-20 kHz, DHT < 0,02 %
Distorsion harmonique totale	< 0,02 %
À puissance maximum, 20 - 20 000 Hz
Distorsion d'intermodulation	< 0,03 %
À puissance maximum, 60 Hz : 7 kHz, 4 : 1)
Puissance de sortie 4 ohms, DHT 1 %	180 watts
Réponse en fréquence ± 3 dB	10 Hz - 40 kHz
Facteur d'amortissement 8 ohms	200
Rapport signal/bruit pondéré IHF A	105 dB
Gain d'amplification	27,2 dB
Sensibilité/ Impédance d'entrée	1,25 V/8,2 ki
Sensibilité d'allumage signal d'entrée (si activé)	10 mV signal
Alimentation
USA :	120 volts, 60
Europe :	230 volts, 50
Consommation	300 watts
Courant créée	11 A
Consommation moyenne	70 watts
Consommation en mode de veille	6 watts
Dimensions (L x H x P)	432 x 72 x 38
Hauteur face avant (montage en rack)	60 mm
Poids (net)	5,7 kg

Toutes les spécifications sont certifiées exactes au moment de l'impression. Rotel se réserve le droit d'apporter des améliorations sans préavis.
