BEDIENUNGSANLEITUNG RMB-1076 ROTEL

6-kanalen eindversterker

Bedienelemente und Anschlüsse

Anschlussdiagramm (Stereo-Modus)

GEFAHR EINES ELEKTRISCHEN SCHLAGES. NICT ÖFFNEN.

ACHTUNG: UM DIE GEAFRH EINES ELEKTRISCHEN SCHLAGES ZU REDUZIEREN, NICTHT DIE GEHAUSEABDECKUNG ENTFERNEN. IM INNER BEFINDEN SICH KEINE VOM BEDIERI Z WARTENDEN TEILE. ZIEHEN SIE NUR QUALIFIZIERTES PERSONAL Z RATE.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandsein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährung von Personen durch einen elektrischen Schlag ausreicht.

Das Ausrufungszeichen in einem gleicheitigen Dreiieck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerät beiliegenden Literatur hin.

Dieses Symbol bedeutet, dass diesen Gerät doppelt isoliert ist. Es muss dazu nicht geerdet werden.

Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne stehen für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen.

Wichtige Sicherheitshinweise

WARNING: Außer den in der Bedienungsanleitung beschrieben Handgriffen sollen vom Bediener keine Arbeitsmen am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.

WARNING: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlages auszuschreiben, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzem einmal eintreten, trennen Sie das Gerätsofar vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführten.

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch oder einem Staubsauger. Verwendten Sie keine scharfen Reinigungsoeder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, dass an den Anschlussstellten keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.

Betreiben Sie das Gerät nicht in der Nähe von Wasser.

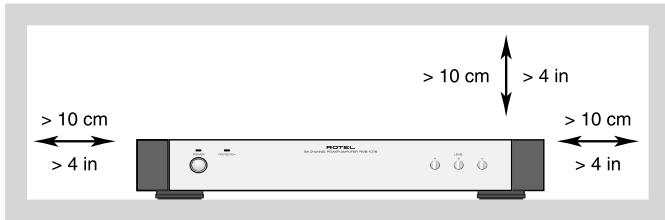

Bitte stellen Sie safer, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist, so dass die Luft ungebährt zirkulieren kann. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät soll nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betriebenen werden.

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben (Europa: 230 V/50 Hz).

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel soll eine eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Veränderungskabel.

Um das Gerät vollständig von der Stromversorgung zu trennen, müssen Sie das Netz-kabel aus der Steckdoseziehen. Die Betriebsanzeige leuchtet dann nicht.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärzung). Besondere Vorsicht ist bzw. an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Während eines Gewitters oder bei Nichtbenutzung über einen längeren Zeitraumziehen Sie den Netzstecker aus der Steckdose.

Verwenden Sie nur vom Hersteller spezifiziertes Zubehor.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage, die stabil genug ist, um das Gewicht zu tragen. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.

Verwenden Sie gemäß Class 2 isolierte Laufsprecherkabel, um eine ordnungsgemebe Installation zu gewährleisten und das Risiko eines elektrischen Schlages zu minimieren.

Ist das Gerät z.B. während des Transports über längerere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunst ist.

Schalten Sie das Gerätsofar aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

das Netzkabel oder der Stecker beschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
das Gerat Regen ausgesetzt war,
- das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
das Gerät hingefallen ist bzw. beschädigt wurde.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestehen transportiert werden.

Inhaltsverzeichnis

1: Bedienelemente und Anschlüsse 3

2: Anschlussdiagramm (Stereo-Modus) 4

Wichtige Sicherheitsinweise 15

Die Firma Rotel. 16

Zudieser Anleitung 16

Features 16

Einige Vorsichtsmaßnahmen 16

Aufstellung des Gerätes 16

Netzspannung und Bedienung. 17

Netzeingang 17

Netzschalter 1 Betriebsanzeige 2 17

12V TRIG-/SIGNAL SENSE-/OFF-Wahlschalter 9 17

12-V-Trigger-Ein- und -Ausgang 17

PROTECTION-LED 17

Stereo-Modus 17

Eingangswahlschalter 6 17

Signalanschlüsse 18

Cinch-Eingänge 18

Eingangspegelsteller 4 18

AuswahlderLaufsprecher 18

AuswahlderLaufsprecherkabel 18

Polarität und Phasenabgleich 18

Anschlieben der Laufsprecher 18

Störungssuche 19

Die Betriebsanzeige an der Gerätefront leucht nicht 19

Kein Ton 19

Die PROTECTION-LED leuchtet 19

Technische Daten 19

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 45 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeitels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlässigkeit bei gleichzeitig günstigen Preisen.

Wir danken Ihnen, dass Sie sich für diesen Rotel-Produkt entschieden haben und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für die Rotel-Sechskanal-Endstufe RMB-1076 entschieden haben. In einem hochwertigen Musik- oder HiFi-Cinema-System werden Sie mit dieser Rotel-Endstufe weitere Jahre Musikgenuss pur erleben.

Die RMB-1076 ist eine moderne Sechskanal-Endstufe. Sie überzeugt dank hochwertiger Leistungstransistoren, einem Schaltnetzteil, erstklassiger Bauteile und Rotels Balanced-Design-Konzept mit hochster Wiedergabequalität. Aufgrund der hohen Stromlieferfälligigkeit kann die RMB-1076 problemos mit anspruchsvollen Laufsprechnem kombiniert werden.

Features

Drei Verstärkerkanalpaare.
Vom Benutzer einstellbare Power ON/OFF-Konfiguration: Einschalten manuell, über SIGNAL SENSE oder über 12-Volt-Trigger-Signal.
- Eingangspegelregler an der Gerätefront.
- Schutzschaltung mit LED-Anzeige an der Gerätefront.
- SIGNAL LINK-Ausgang zur Weiterleitung des Eingangssignals zu einer weiteren Komponente.

Einige Vorsichtsmaßnahmen

Lesen Sie sich die Bedienungsanleitung bitte vor der Inbetriebnahme bereits durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheitshinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrem autorisierten Rotel-Fachhändler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial der RMB-1076 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport der Endstufe in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantielleistung in Anspruchnehmen.

Aufstellung des Gerätes

Die RMB-1076 erwartt sich während des Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Kühlkörper und die Ventilationsöffnungen abgeführt werden. Die Ventilationsöffnungen an der Geräteoberseite)dürfen nicht verdeckt werden. Um das Gehäuse muss ein Freiraum von mindestens 10cm und bei Unterbringung in einen Schrank eine ausreichende Luftzirkulation gewährleistet sein, damit ein Überhitzen der Endstufe verhindert wird. Berücksichtigten Sie beim Aufstellen das Gewicht der Endstufe. Stellen Sie safer, dass Regal bzw. Schrank stabil genug sind, um die RMB-1076 zu tragen.

Netzspannung und Bedienung

Netzeingang 11

Die RMB-1076 wird mit dem passenden Netzkabel gefleert. Verwenden Sie nur diese oder ein vergleichbares Kabel. Modifizieren Sie das beiliegende Kabel nicht. Verwenden Sie kein Verlängerungskabel.

Stellen Sie sicher, dass die RMB-1076 vor dem Anschlieben an das Netz abgeschaltet ist, sich der Netzschalter also in der AUS-Position befindet. Verbinden Sie nun das Netzkabel mit dem Netzeingang am Gerät. Stecken Sie das andere Ende in eine Wandsteckdose.

Ohre RMB-1076 wird von Rotel so konfiguriert, dass sie der in Ihr dem Land üblichen Wechselspannung (Europa: 230 Volt/50 Hz, USA: 120 Volt/60 Hz) entspricht. Diese Konfiguration ist an der Geräuterückseite angegeben.

HINWEIS: Sollen Sie mit ihrer RMB-1076 in ein anderes Land umziehen, so ist es möglich, sie für den Betrieb mit einer anderen Netzspannung zu konfigurieren. Machen Sie das auf keinen Fall selbst. Durch das Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Wenden Sie sich an einen Rotel-Fachhandler.

Sind Sie für längerere Zeit nicht zu Hause, sollenn Sie ihre Endstufe aus Sicherheitsgründen vom Netz trennen.

Netzschalter 1

Betriebsanzeige 2

Der Netzschalter ist in die Gerätefront integriert. Drücken Sieihn, um die Endstufe einzuschalten (bzw. einen der optionalen automatischen Einsatzmodi zu aktivieren). Die Betriebsanzeige über dem Schalter beginnnt zu leuchten und zeigt an, dass die Endstufe eingeschaltet ist. Drücken Sie zum Ausschalten der Endstufe erneut den Netzschalter.

12V TRIG-/SIGNAL SENSE-/ OFF-Wahlschalter

Die RMB-1076 verfügt an der Geräterückseite über einen Schalter, über den Sie zwischen drei verschiedene Modi wahren können:

• Befindet sich der Schalter in der OFF-Position, wird die Endstufe manuell über den Netzschalter an der Gerätefront ein- und ausgeschaltet. Wahlen Sie diese Einstellung auch, wenn die Endstufe an die Gerätesteckdose einer anderen Komponente angeschlossen wird.
• Befindet sich der Schalter in der SIGNAL SENSE-Position, so schaltet sich die Endstufe automatisch ein, wenn an den Eingängen ein Signal anliegt. Kommt über einen bestimmten Zeitraum kein Signal an, so schaltet das Gerät in den Standby-Modus. Diese Funktion kann nur genutzt werden, wenn der Netzschalter an der Gerätefront vorher eingeschaltet wurde.
• Befindet sich der Wahlschalter in der 12V TRIG-Position, wird die Endstufe automatisch eingeschaltet, wenn an der 3,5-mm-12V TRIG IN-Buchse ein +12-Volt-Trigger-Signal anliegt. Liegt kein +12-Volt-Signal an, schaltet die Endstufe in den Standby-Modus. Der Netzschalter umgeht diese Funktion. Er muss eingeschaltet sein, damit der +12-Volt-Trigger funktionieren kann. Ist das Gerät über den Netzschalter ausgeschaltet, so bleibt es ausgeschaltet, auch wenn ein Trigger-Signal anliegt.

12-V-Trigger-Ein- und -Ausgang

An die mit IN gekennzeichne 3,5-mm-Anschlussbuchse kann zum Ein- und Ausschalten der Endstufe ein Kabel zur Übertragung eines +12-V-Triggersignals angeschlossen werden. Dazu ist der oben den Anschlüssen befindliche Wahlschalter in die linke Position zu setzen (siehe Abschnitt oben). Der Trigger-Eingang reagiert auf Gleich- oder Wechselspannungssignale von 3 bis 30 Volt.

Die mit OUT gekennzeichne 3,5-mm-12V TRIG-Buchse wird zur Ferneinschaltung einer anderen Komponente genutzt. Das 12-Volt-Ausgangssignal ist verfügbar, sobald ein +12-Volt-Trigger-Signal an der mit IN gekennzeichneten Buchse anliegt.

PROTECTION-LED 3

Die thermische Schutzschaltung der RMB-1076 schützt die Endstufe vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen. Sie ist im Gegensatz zu vielen anderen Konstruktionen unabhängig vom Audiosignal und beeinflusst den Klang nicht. Statt dessen überwacht sie die Temperatur an den Leistungstransistoren und schaltet die Endstufe ab, sobald bestimmte Temperaturgrenzen übersritten werden.

Darüber hinaus ist in die RMB-1076 ein Überstromschutz integriert, der nur dann anspricht, wenn die Lastimpedanz zu stark abnimmt. Diese Schutzschaltung Funktioniert für jedem der drei Kanalpaare unabhängig.

Sollte es zu einer Störungkommen, schaltet sich die Endstufe ab. Die PROTECTION-LED an der Gerätefront beginnt zu leuchten.

Schalten Sie die Endstufe in thisem Fall aus. Lassen Sie sie eine Minute abkühlen. Versuchen Sie, den Grund für die Störung Herauszufunden und zu behehen. Beim erneuten Einschalten der Endstufe setzen sich die Schutzschaltung automatisch darüber, und die LED erlischt.

In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z.B. durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende Belüfung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fällen konnen Lautsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren.

Stereo-Modus

Bei der RMB-1076 sind practisch drei Stereo-Endstufen in einem Gehäuse untergebracht.

• Stereo-Modus: Herkömmlicher 2-Kanal-Stereobetrieb für ein Verstärkerkanalpaar. Mindestloutsprecherlast: 4 Ohm.

Eingangswahlschalter 6

Für jeges Verstärkerkanalpaar gibt es an der Geräterückseite einen LINK-Schalter, der in die ON- oder in die OFF-Position gesetzt werden kann.

Stereo-Modus: Setzen Sie den mit dem gewünschten Verstärkeralpaar verbundenen Link-Schalter in die rechte oder die OFF-Position. Nutzen Sie sowohl die mit LEFT als auch die mit RIGHT gekennzeichneten Eingangsan Schlüsse und verbinden Sie einen Laufsprecher mit jedem Laufsprecheranschlusspaar.

HINWEIS: Die Gruppen „B“ und/oder „C“ verfügen auch über die Möglichkeit, den EINGANGSWAHLschalter für den Stereo-Modus in die ON-Position zu setzen. Dadurch werden die Eingangssignale von Gruppe „A“ zu den Eingängen für das jeweilige Verstärkerkanalpaar geleitet.

Signalanschluss

Die RMB-1076 verfügbar über unsymmetrische Cinch-Eingänge, wie sie an jedem hochwertigen Audiogerät zu finden sind.

Darüber hinaus befinden sich an der Geräte-rückseite SIGNAL OUTPUT LINK-Anschlüsse, die das an Kanalpaar „A" anliegende Eingangssignal zu einer anderen Audiokomponente leiten. Ferner kann das an Kanalpaar „A" anliegende Eingangssignal automatisch zu den Eingängen der Kanäle „B" und/oder „C" gesendet werden, so dass für diese Kanäle kein separates Eingangssignalkabel erforderlich ist. Dies kann z. B. in großen Systemen hilfreich sein, in denen an die RMB-1076 mehrere Laufsprecherpaare im Stereo-Modus angeschlossen werden.

Cinch-Eingänge 5

Siehe Abbildung 2

Für jedem der drei Verständerkanalpaare gibt es zwei Cinch-Eingänge. Sie akzeptieren die Audiosignale von Vorverständern oder Surround-Prozessoren. Verwenden Sie hochwertige Audioverbindungskabel, um eine optimale Klangqualität zu gewährleisten.

HINWEIS: Sie können die Eingänge für Gruppe „A" mit den Gruppen „B" und/oder „C" verbinden, indem Sie den jeweiligen Eingangswahlschalter in die LINK-Position setzen. Für diese Gruppe ist kein Eingangsanschluss erforderlich. Behindet sich der Schalter in dieser Position, so bleibt das entsprechende Kanalpaar im Stereo-Modus.

Eingangspegelsteller 4

Über die drei an der Gerätefront befindlichen Bedienelemente (eines pro Veränderkeranalpaar) können die Eingangspegel eingestellt und auf diese Weise den Anforderungen des Systems entsprechend angepasst werden.

Drehen Sie im Uhrzeigersinn, um den Pegel zu erhöhen. Drehen Sie gegen den Uhrzeigersinn, um den Pegel zu reduzieren.

Über diese beiden Cinch-Anschlüsse konnen die Eingangssignale unverändert zu einer anderen Audiokomponente geleitet werden. Auf diese Weise kann z. B. eine zusätzliche Endstufe zum Betrieb weiterer Laufsprecher angeschlossen werden.

Die an den mit „A“ gekennzeichneten Eingängen anliegenden Eingangssignale stehen jederzeit an den SIGNAL OUTPUT LINK-Ausgangen zur Verfügung. Diese Eingangssignale konnen auch an die Eingänge „B“ und/oder „C“ weitergeleitet werden, indem der jeweilige Eingangswahlschalter in die LINK-Position gesetzt wird.

Laufsprecher

Die RMB-1076 verfügbar über sechs Paar Lautsprecheranschlussklemmen (ein Paar für jeder Verständerkanal).

Auswahld der Laufsprecher

Die nominale Impedanz des(der) an die RMB-1076 angeschlossenen Laufsprechers(Laufsprecher) sollte mindestens 4 Ohm betragen.

Auswahlder Lautsprecherkabel

Verbinden Sie die RMB-1076 und die Laufsprecher über ein isoliertes, zweiadriges Kabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-, "Klingeldraht" wird Funktionieren, jedoch konnen vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit großem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für hochste Wiedergabequalität sollen den Sie die Benutzung von speziellen, hochwertigen Laufsprecherkabeln erwären. Ihr autorisierter Rotel-Fachmann wird Ohnen bei der Auswahl dieser Laufsprecherkabelmente weiterhelfen.

Polarität und Phasenabgleich

Die Polarität - die positive/negative Ausrichtung der Anschlüsse - muss für jeder Laufsprecher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtumlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen.

Die Kabel sind zur Identifizierung gekenn-zeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedene farbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedrucht. Unterschieden Sie zwischen positiven und negativen Leitern. Achten Sie beim Anschluss an Laufsprecher und Verträker auf die gleiche Polung.

Anschlieben der Laufsprecher

Siehe Abbildung 2

Die RMB-1076 verfügbar an der Rückseite über zwei farbig gekennzeichne Schraubklemmen für jeder Verstärkerkanal. An diese Klemmen können blanke Dühte oder Kabelschuhe angeschlossen werden.

Führn Sie das Kabel von der RMB-1076 zu den Laufsprechern. Lassen Sie genügd Raum, damit Sie die Komponenten bewegen konnen und so einen freien Zugang zu den Laufsprechern sicherstellen.

Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehen die Schraubklemmen im Uhrzeigersinn fest.

Sollten die Lautsprecherkabel direkt (ohne Kabelschuhe) an die Lautsprecherklemen angeschlossen werden, so entfern den Sie an den Kabelenden ca. 15mm der Isolation. Lösen Sie die Polklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und steken Sie das verdritte Kabel hinter die Polklemmen. Anschließlich drehen Sie die Polklemmen im Uhrzeigersinn fest.

HINWEIS: Achten Sieitte darauf, dass die blanken Kabelenden vollständig an den Polklemmen untergebracht sind und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist.

Stereo-Modus: Verbinden Sie den linken Laufsprecher mit dem mit LEFT gekennzeichnen Laufsprecheranschlussklemmenpaar. Schlieben Sie den rechten Laufsprecher an das mit RIGHT gekennzeichnete Laufsprecheranschlussklemmenpaar an. Folgen Sie der über den Anschlüssen befindlichen Kennzeichnung. Achten Sie auf die korrekte Polarität.

Störungssuche

Die meisten Probleme sind in Audiosystemen auf fehlerhafte oder verkehrte Anschlüsse zusammen. Tritt ein Problem auf, isolierten Sie den problematischen Bereich, prüfen die Einstellungen der Bedienelemente, legen die Ursache für die Störung fest und nehmen die erforderlichen Änderungen vor. Ist kein Ton zu horen, so gehen Sie folgendermaßen vor:

Die Betriebsanzeige an der Gerätefront leuchtet nicht

Die RMB-1076 betracht keine Netzstrom. Prufen Sie die Netzanschlüsse an der Endstufe und der Wandsteckdose. Vergewissern Sie sich, dass der Netzschalter an der Gerätefront gedrückt wurde. Stellen Sie bei aktivierter SIGNAL SENSE-Funktion safer, dass an den Eingängen ein Signal anliegt. Nutzen Sie das 12-Volt-Trigger-Signal, so prufen Sie, ob an der 12V TRIG IN-Buchse an der Geräterückseite ein Trigger-Signal anliegt.

Kein Ton

Bekommen die Endstufe Strom und ist trotzdem kein Ton zu horen, prufen Sie, ob die PROTEcTION-LED an der Gerätefront leuchtet. Wenn ja,lesen Sie den Abschnitt unter. Leuchtet sie nicht, prufen Sie alle Verbindungen und die Einstellungen der angeschlossenen Komponenten. Stellen Sie safer, dass die Eingangsanschlüsse und Laufsprecherverbindungen ihrer Systemkonfiguration entsprechen.

Die PROTECTION-LED leuchtet

Die PROTECTION-LED an der Gerätefront leuchtet, wenn die Schutzschaltkreise der RMB-1076 reagieren. Dies kommt in der Regel nur vor, wenn beispielsweise die Ventilationsöffnungen verdeckt sind, die Verkabelung zu den Laufsprechem nicht ordnungsgemäß ist usw. Schalten Sie das System aus und warten Sie, bis es sich abgekühlt hat. AnschlieBend drücken Sie den Netzschalter an der Gerätefront ein und aus, um die Schutzschaltungen zurückzusetzen. Kann die Störung dadurch nicht beseitigt werden oder tritt sie erneut auf, liegt das Problem im System oder in der Endstufe selbst.

Technische Daten

Konfiguration	6 x 100 Watt
Watt/Kanal	100 Watt
(alle Kanäle genutzt, mit 20-kHz-Filter ungebrückt,Last 8 Ohm, 20 Hz - 20 kHz, Gesamtklirnfaktor < 0,02 %)
Gesamtklirrfaktor	< 0,02 %
(20 Hz - 20 kHz) bei Nennleistung
Intermodulationsverzerrung	< 0,03 %
(60 Hz : 7 kHz, 4:1) bei Nennleistung
Ausgangsleistung (4 Ohm, Gesamtklirrfaktor 1,0 %)	180 Watt
Frequenzgang (±3 dB)	10 Hz - 40 kHz
Dämpfungsfaktor (8 Ohm)	200
Gerauschspanningsabstand (IHFA)	105 dB
Verständigung	27,2 dB
Eingangsempfindlichkeit/-impedanz	1,25 V/8,2 kΩ
Spanningsversorgung
USA:	120 V, 60 Hz
Europa:	230 V, 50 Hz
Ausgangsstrom (Spitze)	11 A
Leistungsaufnahme im Betrieb	300 Watt
Leistungsaufnahme im Leerlauf	70 Watt
Leistungsaufnahme im Standby-Modus	6 Watt
Abmessungen (B × H × T)	432 x 72 x 38
Panelhöhe (für Rack-Montage)	60 mm
Gewicht	5,7 kg

Die hierin gemachteten Angaben entsprechen dem Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.
