MICROL LED MANAGER - Alimentation électrique pour LED JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Alimentation LED
Nombre de canaux	4 canaux
Puissance maximale	50 W / 100 W
Protocole de contrôle	DMX
Tension d'entrée	Non précisé
Tension de sortie	Non précisé
Type de LED supportée	LED standard
Dimensions	Non précisé
Poids	Non précisé
Protection	Non précisé
Température de fonctionnement	Non précisé
Connecteurs	Non précisé
Montage	Non précisé
Certifications	CE
Version du firmware	1.0

FOIRE AUX QUESTIONS - MICROL LED MANAGER JBSYSTEMS LIGHT

Comment puis-je configurer le JBSYSTEMS LIGHT MICROL LED MANAGER ?

Pour configurer le JBSYSTEMS LIGHT MICROL LED MANAGER, commencez par connecter les câbles d'alimentation et de contrôle. Ensuite, utilisez le panneau de contrôle pour naviguer dans les menus et ajuster les paramètres selon vos besoins.

Le produit ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Si le problème persiste, essayez de redémarrer l'appareil.

Comment réinitialiser le JBSYSTEMS LIGHT MICROL LED MANAGER ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation situé à l'arrière pendant environ 10 secondes jusqu'à ce que les lumières clignotent, indiquant que la réinitialisation est réussie.

Peut-on utiliser le produit avec d'autres marques d'éclairage ?

Oui, le JBSYSTEMS LIGHT MICROL LED MANAGER est compatible avec de nombreuses marques d'éclairage, tant que les spécifications de tension et de contrôle sont respectées.

Comment mettre à jour le logiciel du JBSYSTEMS LIGHT MICROL LED MANAGER ?

Pour mettre à jour le logiciel, téléchargez la dernière version depuis le site officiel de JBSYSTEMS, puis suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Quels types de LED sont compatibles avec le JBSYSTEMS LIGHT MICROL LED MANAGER ?

Le JBSYSTEMS LIGHT MICROL LED MANAGER est compatible avec des LED standard de 12V à 24V. Assurez-vous de vérifier les spécifications de vos LED avant de les utiliser.

Comment régler l'intensité lumineuse des LEDs ?

Pour régler l'intensité lumineuse, utilisez le panneau de contrôle pour accéder aux paramètres d'intensité et ajustez le niveau selon votre préférence.

Que faire si le produit ne répond pas aux commandes ?

Si le produit ne répond pas, essayez de débrancher puis de rebrancher l'alimentation. Si le problème persiste, vérifiez que la télécommande ou le panneau de contrôle fonctionne correctement.

MODE D'EMPLOI MICROL LED MANAGER JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire le mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM ET INSCRIVEZ-VOUS

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Alimentation polyvalente pour toutes sortes de projecteurs RVB LED passifs
• Différentes modes de fonctionnement sont possibles :
• Fixed colors mode: accès immédiat aux 16 couleurs préprogrammées
• Auto chase mode: 16 séquences de poursuite différentes, défilement des couleurs à 8 vitesses différentes
• Sound chase mode: 16 séquences de poursuite différentes, défilé des couleurs réagissant au signal audio
• Fade chase mode: 16 séquences de poursuite différentes, défilé des couleurs en fondu enchaîné, à 8 vitesses différentes
• N'importe quel interrupteur mural peut etre utiliser pour eteindre/allumer les projecteurs connectés, meme. quand l'appareil est utilisé en mode DMX.
• Toutes les fonctions peuvent être contrôlées de différentes manières :
• directement à partir du MICRO / MINI LED MANAGER
• au moyen d'un gradateur mural encasirable (interface spécifique) au moyen d'une commande à distance LEDCON-02 au moyen d'un LED MANAGER de 300 watts au moyen de n'importequel contrôleur DMX standard
• Plusieurs MICRO/MINILEDMANAGERs peuvent être utilisés ensemble en mode maître/esclave pour obtenir une puissance élevée et un ensemble entièrement synchronisé
• Micro LED Manager: 50 watts de puissance avec une sortie en 24V CA (R+G+B) et avec coupe-circuits de protection
• Mini LED Manager Mk2: 100 watts de puissance avec une sortie en 24V CA ( + + ) et avec coupecircuits de protection

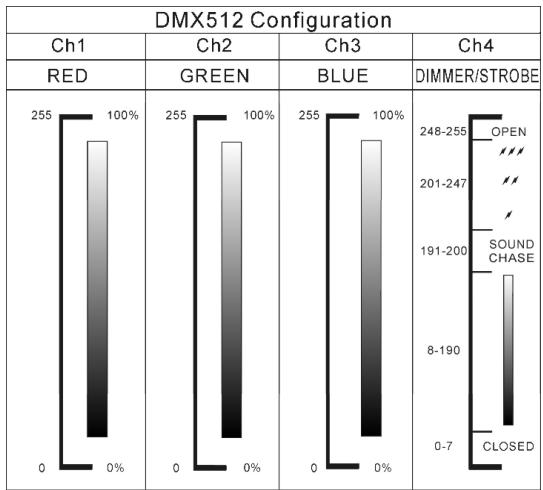

• Utilisation de 4 canaux DMX: Ch1=rouge; Ch2=vert; Ch3=bleu; Ch4=dimmer/stroboscope
• Le boîtier est conçu pour permettre une installation facile sur un mur
• Pas de ventilation forcée par ventilateur, ce qui fait que l'appareil ne fait aucun bruit

Vérifiez le contenu:

Vérifiez si la boîte contient bien les articles suivants : - MICROLED MANAGER ou Mini LED Manager Mk2 - Câble d'alimentation servant d'adaptateur - Mode d'emploi

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: Lamp Control Gear

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprndre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• oc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Entretien

• Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels le benzène ou le thinner qui peuvent endommager l'appareil.

Attention: Nous conseillons que le nettoyage interne se fasse par une personne qualifiée.

MICRO LED MANAGER

MINI LED MANAGER Mk2

1. MICROPHONE INTERNE: micro intégré.
2. ENTRÉE DMX: Connecteur XLR male à 3 broches qui permet de connecter des câbles DMX. Cette entrée reçoit des instructions provenant d'un contrôleur DMX ou, en mode maître/esclave, d'un autre MICRO / MINI LED MANAGER.
3. SORTIE DMX: Connecteur XLR femelle à 3 broches qui permet de connecter le MICRO / MINI LED MANAGER à l'unité suivante de la chaîne DMX ou à un autre MICRO / MINI LED MANAGER en mode master/slave. Le MICRO / MINI LED MANAGER peut aussi être utilisé en tant que contrôleur pour d'autres projecteurs à LED, comme par exemple le modèle LED PAR 56/64.
4. LED D'ALIMENTATION: est utilisé pour vérifier si le Micro / Mini LED Manager est mis sous tension.
5. INTERRUPEURS DIP : lorsque le mode DMX est utilisé (DIP 10 = OFF ), vous pouvez régl ler les différentes options préprogrammées.
6. AUTO DMX ADDRESS: Touche d'adressage DMX automatique. Voir plus loin pour plus d'informations sur ce système qui facilite l'attribution des adresses DMX.
7. CONNECTEURS DE SORTIE : utilisez pour connecter les différents projecteurs à LED de 24V (CA, anode commune). Vous pouvez connecter n'importe quel type de câble électrique à 4 fils pour relier les projecteurs LED à cette sortie. Il est cependant plus facile d'utiliser le câble spécial CCM-50 (bobine de 50m). Les fils dans ce câble correspondent aux couleurs des LEDs ©
8. ENTREE POUR INTERRUPEUR ANALOGIQUE : utilise pour raccorder n'importe quel interrupteur analogique externe. Cet interrupteur externe peut être utilisé pour alimenter ou couper la sortie générale du MICRO/MINI LED MANAGER (black out externe Voir plus loin pour de plus amples informations expliquant comment connecter cet interrupteur analogique.)
9. WALL DIMMER INPUT: est utilisé pour connecter notre gradateur mural, un petit contrôleur LED qui peut être encastré dans un boîtier électrique mural standard. voir plus loin pour plus d'informations concernant le raccordement du gradateur mural.
10. Alimentation secteur : munie d'une prise IEC. Raccordez le câble d'alimentation (fourni) à cette prise.
11. LED Témoin: clignote quand un signal DMX est détecté.

Reglage des interrupeurs DIP

Dip switch 10:

Réglage des inter- rupteurs DIP	Fonction
↓ON 12345678910	DIP10 = OFF → Fonctionnement en mode maître/esclaveVous peuvent utiliser le système d'adressage automatique ou les interrupteurs DIP traditionnels.Dans le chapitre 'adressage DMX' nous expliquons comment effectuer l'adressage DMX
↓ON 12345678910	DIP10 = ON → Fonctionnement en mode autonome (stand alone)Utilisez les 9 premiers interrupteurs DIP pour régler le mode de fonctionnement, la vitesse, les motifs, les couleurs fixes,... et les autres fonctions.Chacune de ces fonctions est expliquée en détaïl ci-dessous.

Interrupteurs DIP 1 & 2 : Mode (Sound/auto/fade/FIXED COLOR) :

Réglage des inter- rupteurs DIP	MODE
↓ON 1 234 567 8910	SOUND: le micro interne déclenché l'enchaînement des motifs sélectionnés.
↓ON 1 234 567 8910	AUTO: le motif sélectionné évolue automatiquement à la vitesse désirée.
↓ON 1 234 567 8910	FADE: les couleurs du motif sélectionné faiblissant progressivement, à la vitesse désirée.
↓ON 1 234 567 8910	FIXED COLOR: utilisez les interrupteurs DIP 6, 7, 8 & 9 pour sélectionner les couleurs désirées.

Interrupteurs DIP 3, 4 & 5 (vitesse rapide à lente)

Réglage des inter- rupteurs DIP	Mode Auto/Fade
↓ON 12345678910	Vitesse 1	Rapide
↓ON 12345678910	Vitesse 2
↓ON 12345678910	Vitesse 3
↓ON 12345678910	Vitesse 4
↓ON 12345678910	Vitesse 5

↓ON 12345678910	Vitesse 6
↓ON 12345678910	Vitesse 7
↓ON 12345678910	Vitesse 8	Lente

Interrupteurs DIP 6, 7, 8 & 9 : Séquences de poursuite et couleurs :

Réglage des inter- rupteurs DIP	MODES SOUND & AUTO	MODE COULEURS FIXES
↓ON 12345678910	Sequence de poursuite normale	Blanc
↓ON 12345678910	Sequence de poursuite très lumineuse	Rouge
↓ON 12345678910	Sequence de poursuite d'ambiance	Orange
↓ON 12345678910	Sequence de poursuite à spectre lumineux aléatoire	Ambre
↓ON 12345678910	Sequence de poursuite jouant sur le spectre lumineux	Jaune
↓ON 12345678910	Sequence de poursuite dynamique	Jaune clair
↓ON 12345678910	Sequence de poursuite rouge - cyan	Vert pomme
↓ON 12345678910	Sequence de poursuite vert - pourpre	Vert clair
↓ON 12345678910	Sequence de poursuite bleu - rouge	Vert
↓ON 12345678910	Sequence de poursuite jaune - bleu	Cyan
↓ON 12345678910	Sequence de poursuite rouge - vert	Bleu
↓ON 12345678910	Sequence de poursuite jaune - vert	Bleu foncé
↓ON 12345678910	Sequence de poursuite cyan - orange	Pourpre
↓ON 12345678910	Sequence de poursuite vert - pourpre clair	Pourpre clair
↓ON 12345678910	Sequence de poursuite rouge - jaune	Magenta
↓ON 12345678910	Sequence de poursuite jaune or - bleu	Rose

Installation électrique

L'installation électrique doit être faite uniquement par une personne qualifiée et selon les règlements pour la sécurité électrique et mécanique dans votre pays. Comment relier les projecteurs LED à la sortie de l'appareil:

Important: Coupez le MICRO / MINI LED MANAGER avant d'installer les projecteurs LED! La charge maximale du MICRO LED MANAGER est 50W, répartie en 3 couleurs: chacune des 3 couleurs a une charge maximale de 16W ~ 17W! La charge maximale du Mini LED Manager Mk2 est 100W, répartie en 3 couleurs: chacune des 3 couleurs a une charge maximale de 33W!

Deux types de projecteurs passifs LED peuvent être reliés:

Projecteurs LED avec connecteur spécial 4pin (ex. LED STRIP):

Utilisez le câble d'alimentation servant d'adaptateur et connectez les 4 connecteurs du Micro / Mini LED Manager aux 4 fils correspondants des projecteurs à LED.

(dans la plupart des cas, les couleurs des fils correspondant aux couleurs des LED). Fixez correctement tous les projecteurs en reliant les câbles d'entrée et de sortie de chaque appareil jusqu'à ce que vous atteigniez la charge maximale autorisée. Veillez à attacher l'anneau en plastique aux connecteurs.

B. projecteurs à fils dénudés :

Connectez les fils colorés aux bornes correspondantes du LED MICRO MANAGER. Assurez-vous de ne pas dépasser la charge maximale autorisée :

• Fil blanc : commun (anode)
• Fil rouge : conducteur de puissance pour les LED rouges
• Fil vert : conducteur de puissance pour les LED vertes
• Fil bleu : conducteur de puissance pour les LED bleues

Remarque: les sorties pour les projecteurs LED sont protégés contre les court-circuit. Cependant, si vous aveu a faire a un court-circuit, vous devrez effectuer une mise a zéro: disconnectez le Micro / Mini LED Manager pendant environ 10secondes du secteur, puis rebranche le.

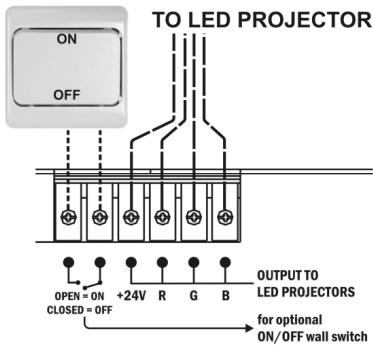

Connexion d'un interrupteur analogue externe pour la fonction blackout:

Vous pouvez mettre la sortie du MiniLEDManager en blackout à l'aide de n'importe quel interrupteur (on/off). Vous pouvez par exemple utiliser un interrupteur mural pour éteindre les effets LED, même s'il l'appareil est contrôlé par DMX!

• Interrupteur mural en position ETEINT (contacts ouverts): sortie = ALLUMÉ
• Interrupteur mural en position ALLUMÉ (contacts fermés): sortie = ETEINT (blackout)

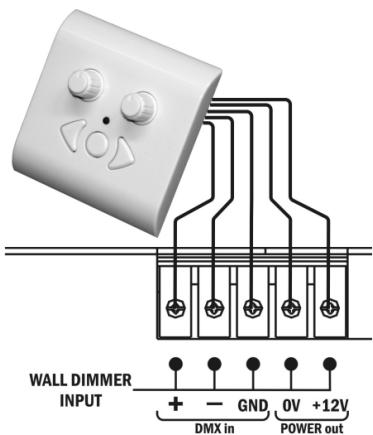

Connexion du gradateur MURAL:

Le GRADATEUR MURAL est un petit contrôleur mural, facile à utiliser, qui peut être installé dans les boîtiers électriques muraux standard. Ce contrôleur peut être branché directement sur le Micro / Mini LED Manager. La sortie 0V & +12V doit être reliée à l'aide d'un câble à 2 fils normal. Le signal DMX devrait être connecté à l'aide d'un câble DMX symétrique de bonne qualité, pourvu d'un bon blindage.

Remarque 1: le Micro / Mini LED Manager devrait être réglé sur l'adresse DMX 001, en utilisant les interrupteurs DIP (voir "adressage DMX" pour plus d'explications)

Remarque 2: si vous pouvez contrôler plusieurs (Micro) LED manager, il suffit de relier les LED Managers entre eux en utilisant les entrées/sorties DMX, et de mettre toutes les adresses sur 001.

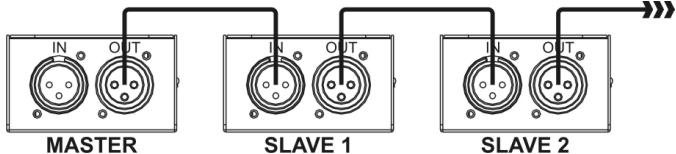

Installation électrique en mode maître/esclave:

• Vous doivent relier les entrées et les sorties DMX de 2 ou plusieurs appareils avec un câble symétrique de bonne qualité

• Réglez l'appareil dont le connecteur d'entrée DMX est libre en mode master, et les autres appareils seront automatiquement mis en mode esclave. Les interrupteurs DIP des appareils esclaves seront mis hors service.

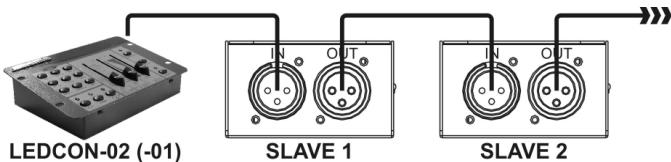

Installation électrique en mode maître/esclave avec commande à distance ledcon-02:

• Vous devez relier les entrées/sorties DMX d'un ou plusieurs appareils avec la sortie du LEDCON-02 avec un bon câble symétrique

• La commande à distance LEDCON-02 sera utilisée pour commander tous les esclaves de la chaîne d'appareils. Les MICRO / MINI LED MANAGERs seront automatiquement mis en mode esclave. Les interrupteurs DIP des appareils esclaves seront mis hors service.

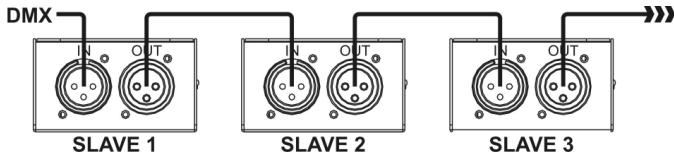

Installation électrique en mode DMX:

• Le protocole DMX est largement employé, c'est un signal à grande vitesse pour commander l'équipement lumière. Vous devez rester ce contrôleur DMX et tous les appareils, avec un bon câble symétrique.

• Afin d'éviter que vos effets de lumière se comportent de manière étrange, à cause d'interférences, utilisez des bouchons de 90Ω à 120Ω en fin de chaine. N'utilisez jamais des câbles de dérivation, ceci ne fonctionne pas!
• L'interrupteur DIP 10 doit être réglé sur OFF sur tous les appareils. Chaque appareil de la chaîne doit avoir sa propre adresse de départ afin de savoir quelles sont les commandes du contrôle DMX il doit décoder. Si vous avez besoin de beaucoup d'appareils, employez plusieurs MICRO / MINI LED MANAGERs et leur donnez la même adresse de départ. Reportez-vous au chapitre précédent pour savoir comment régler les adresses.

Comment régler les adresses DMX:

Il existe trois façons de régler les appareils. Si vous utilisez les possibilités A ou B, vous DEVEZ mettre tous les interrupteurs DIP en position OFF

A. régler les adresses DMX par micro / mini LED manager:

Assurez-vous que TOUS les interrupteurs DIP sont en position OFF! Assurez-vous que les câbles DMX de tous les appareils sont branchés - Connectez le premier appareil sur le contrôleur DMX. - Branchez tous les appareils sur le secteur pour qu'ils soient tous allumés. - Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000). - Mettez le canal DMX, que vous pouvez assigner comme adresse de départ sur le Micro / Mini LED Manager sur maximum (valeur 255) - Poussez brievement le bouton "Adressage DMX auto" (6) du Micro / Mini LED Manager. - Si vous voulez mettre un autre appareil sur la même adresse de départ, vous nevez également pousser le bouton "Adressage DMX auto" (6) de cet appareil. Fini!

Un exemple pour rendre les choses claires:

Si vous souhaitez mettre l'adresse de départ d'un Micro / Mini LED Manager sur 106:

• Connectez le Micro / Mini LED Manager sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX 106 sur maximum (valeur 255)
• Poussez brièvement le bouton "Adressage DMX auto" (6) du Micro / Mini LED Manager.
• Finis ! → L'adresse de départ de votre Micro / Mini LED Manager est 106 !

B. régler automatiquement les adresses DMX:

Pour gagner du temps (imaginez le temps qu'il vous faudra pour régler les interrupteurs DIP de 16 appareils...) vous pouvez régler les adresses DMX de tous les appareils dans la chaîne DMX juste en appuyant sur un bouton. Pas besoin de calculer l'adresse de départ de chaque appareil, cela sera fait à votre place!

Assurez-vous que TOUS les interrupteurs DIP sont en position OFF! Assurez-vous que les câbles DMX de tous les appareils sont branchés. - Connectez le premier appareil sur le contrôleur DMX. - Branchez tous les appareils sur le secteur pour qu'ils soient tous allumés. - Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000). - Mettez le canal DMX, que vous voulez assigner comme adresse de départ sur le premier Micro / Mini LED Manager de la chaîne, sur maximum (valeur 255) - Poussez le bouton "Adressage DMX auto" (6) du premier Micro / Mini LED Manager de la chaîne pendant environ 5 secondes. (tous les projecteurs clignotent 1x) - Fini Le premier Micro / Mini LED Manager de la chaîne reçoit l'adresse de départ que vous avez choisi. Les adresses de départ des autres projecteurs de la chaîne seront calculées et distribuées automatiquement!

Un exemple pour rendre les choses claires:

Imaginons que nous voulions donner des adresses DMX à 16 Micro / Mini LED Manager. L'adresse de départ du premier Micro / Mini LED Manager de la chaîne est fixée sur 202.

• Connectez les Micro / Mini LED Manager sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX 202 sur maximum (valeur 255)
• Poussez le bouton "Adressage DMX auto" (6) du premier Micro / Mini LED Manager pendant environ 5 sec.
• Fin! Le premier Micro / Mini LED Manager de la chaîne reçoit l'adresse 202. Les adresses de départ des autres Micro / Mini LED Manager de la chaîne seront calculées et distribuées automatiquement : le deuxième Micro / Mini LED Manager reçoit l'adresse 206, le troisième l'adresse 210,..., jusqu'au seizième Micro / Mini LED Manager qui reçoit l'adresse 262.

Vous venez de programmer 16 projecteurs en 10 secondes !!!

Remarque: vous pouvez mélanger les appareils ensemble avec d'autres effets DMX qui ne possèdent pas l'option adressage DMX automatique. Dans ce cas, il vous restera à régler les adresses DMX de ces effets DMX manuellement! Vous pouvez également mélanger les Micro / Mini LED Manager avec d'autres produits LED de la marque JB Systems qui possèdent la fonction d'adressage DMX automatique. Ils recevront également leur adresse DMX automatiquement.

C. adressage DMX à l'aide de interrupteurs DIP:

Ceci est la méthode d'adressage traditionnelle. Cette méthode doit être utilisée avec le gradateur mural.

Les 9 premiers interrupteurs DIP correspondent à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9
Valeur	1	2	4	8	16	32	64	128	256

Combinez ces valeurs pour obtenir des adresses de démarrage comprises entre 1 et 512:

Adresse = 01 DIP 1=ON valeurs: 1

Adresse = 05 DIP 1 + 3 = ON valeurs: 1 + 4 = 5

Adresse = 09 DIP 1 + 4 = ON valeurs: 1 + 8 = 9

Adresse = 13 DIP 1 + 3 + 4 = ON valeurs: 1 + 4 + 8 = 13

···

Adresse = 62 DIP 2 + 3 + 4 + 5 + 6 = ON valeurs: 2 + 4 + 8 + 16 + 32 = 62

A. 1 appareil autonome:

• Reliez les projecteurs LED aux MICRO / MINI LED MANAGER comme indiqué dans les chapitres précédents.
• Branchez l'appareil et consultez le chapitre 'Réglages des interrupteurs DIP' pour vous familiariser avec les diverses fonctions des curseurs et des touches.

Dans ce mode vous pouvez également régler l'horloge et employer les 3 minuteries 'on/off' comme décrit dans le chapitre précédent.

B. installation de 2 ou plus d'appareils en mode maître/esclave:

• Reliez les projecteurs LED aux MICRO / MINI LED MANAGERs comme indiqué dans les chapitres précédents. Reliez les appareils les uns aux autres comme expliqué dans le chapitre installation électrique.
• Branchez les MICRO / MINI LED MANAGERS. Vous pouvez seulement employer les commandes de l'appareil maître, les commandes sur les esclaves sont déactivées. Consultez le chapitre 'Réglages des interrupteurs DIP' pour vous familiariser avec les diverses fonctions des curseurs et des touches de l'appareil maître.

C. reliez le contrôle avec la commande à distance ledcon-02:

Dans la plupart des cas, le MICRO LED MANAGER sera installé sur un mur, près des projecteurs LED. Si vous pouvez avoir un accès facile à ses fonctions, vous pouvez relier le contrôleur avec la commande à distance LEDCON-02 sur le premier MICRO / MINI LED MANAGER. Les autres raccordements sont identiques à l'installation automatique ou l'installation 'maître/esclave'. N'oubliez pas d'exécuter l'adressage automatique sur le LEDCON-02 !!!

D. contrôle par le contrôleur DMX universel:

• Reliez les projecteurs LED aux MICRO / MINI LED MANAGER(s) comme indiqué dans les chapitres précédents. Reliez les MICRO / MINI LED MANAGER(s) avec tous les autres appareils DMX dans la chaîne DMX.
• Branchez tous les appareils et installez l'adresse DMX correcte. (n'oubliez pas de régler l'interrupteur DIP 10 sur OFF)
• Branchez votre contrôleur DMX universel et référez-vous au diagramme DMX ci-dessous pour commander les MICRO / MINI LED MANAGERs de la chaîne :

Alimentation:

AC 100 250V (50Hz/60Hz)

Tension des sorties LED :

CC 24V, ANODE COMMUNE

Puissance des sorties LED :

Micro LED Manager: 1x 50W max.

Rouge: 16W ~ 17W max. Vert: 16W ~ 17W max. Bleu: 16W ~ 17W max.

Mini LED Manager Mk2: 1x 100W max.

Rouge: 33W max. Vert: 33W max. Bleu: 33W max.

Connexion DMX:

prise XLR à 3 broches (standard DMX-512) 4 (CH1: rouge, CH2: vert; CH3: bleu, CH4: stroboscope/dimmer)

Entrée Audio:

micro interne

Dimensions:

Voir dessins à la dernière page

Poids:

1,00 kg (Micro LED Manager)

1,70kg (Mini LED Manager Mk2)

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
