TECHNISCHE KENMERKEN:

Netvoeding: AC 100 ~ 250V (50Hz/60Hz)

Gewicht: 1,00kg (Micro LED Manager)

1,70kg (Mini LED Manager Mk2)

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Außerst universell einsetzbare Stromversorgung für alle Arten passiver RGB LED-Scheinwerfer.

• Verschiedene unabhängige Arbeitsmodi:

• Fixed Color Modus: Sofortiger Zugriff auf 16 vorprogrammierte Farben

• Auto Chase Modus: 16 entsprechliche Farbchaser mit 8 verschiedene Geschwindigkeiten.
  Sound Chase Modus: 16 understandsliche Farbchaser mit Musiksteuerung

• Fade Chase Modus: 16 verschiedene in 8 verschiedene Geschwindigkeiten sanft übergehende Farchaser.

• Gleich welcher Wandschalter kann benutz werden, um die Leistungsabgabe ein/auszuschalten,)sagar bei der Verwendung im DMX-Modus!

• Alle Funktionen können gesteuert werden:

• Direkt am Micro / Mini LED Manager

• Mit einer optionalen LED WALL DIMMER mit speziellem Anschluss-Interface
• Mit einer wahlweisen LEDCON-02 Fernsteuerung
• Mit einer 300 Watt LED-Manager

• Mit jeder gängigen DMX-Steuerung

• Mehrere Micro / Mini LED Manager konnen im Master/Slavemodus eingesetzt werden, um vollständige synchrone Konfigurationen mit einer hohenen Leistung zu erhalten.

• Micro LED Manager: 50Watt Leistung 24Vdc Ausgangsspannung. (R + G + B) mit Kurzschlussschutz
• Mini LED Manager Mk2: 100Watt Leistung 24Vdc Ausgangsspannung. (R + G + B) mit Kurzschlusssschutz
• 4 DMX Kanäle werden benötigt: Ch1=rot, Ch2=grün, Ch3=Blau, Ch4=Dimmer/Strobe.
• Das Gehäuse ist für die einfache WandmontageVBorbereitet.
• Keine Lüfterkuhlung: komplett lautlos!

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

Folgende Teile müssen sich in der Geräteverpackung befinden:

• Micro Led Manager oder Mini LED Manager Mk2
• Netzkabel
  Ausgang-Wandlerkabel
  Bedienungsanleitung

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Lampenvors chaltgerät

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation, setzen sieitte nach Transport in eine warme Umgebung das Gerat eine Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des Gerates oder gar Beschadigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefällten Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperaturdorf 40^ nichtüberschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitaum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt
• Die Netzsteckdose sollte immer gut erreichen sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

WARTUNG

• Die Reinigung des Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigten wurden.

Achtung: Wir raten dringend, die Reinigung des Gehäuseinneren von qualifizierten Personen durchführten zu halten!

FUNKTIONEN

MICRO LED MANAGER

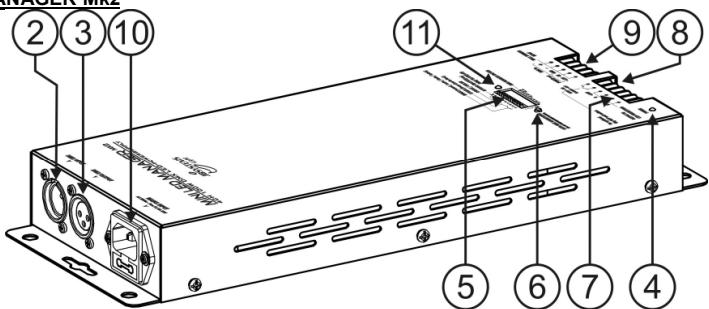

MINI LED MANAGER Mk2

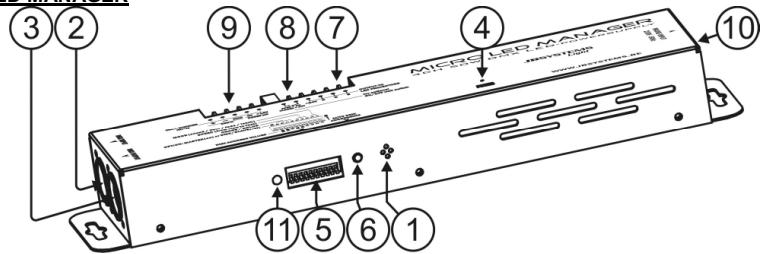

1. INTERNES MIKRO: Für musikaktivierte Chasern.
2. DMX-EINGGANG: Männlicher 3-poliger XLR-Stecker zum Anschluss eines universellen DMX-Kabels. Dieser Eingang empfängt Steuersignale von einem DMX-Controller oder einem anderen Micro / Mini LED Manager, im Master/Slave modus.
3. DMX-AUSGANG: Weiblicher 3-poliger XLR-Stecker zum Anschlieben des Micro / Mini LED Manager an das{nachste DMX Gerat in der Kette oder an einen anderen Micro / Mini LED Manager, im Master/Slavemodus. Der Micro / Mini LED Manager kann auch als Steuerung fur andere LED-Scheinwerfer wie zum Beispiel "LED PAR56/64" verwendet werden
4. Netz Kontroll-LED: Zeigt an, ob eine 230V Netzspannung am Gerät anliegt.
5. DIP-SCHALTER: bei Verwendung im DMX-Modus (DIP10 = OFF) konnen Sie die DMX-Startadresse der Einheit einstehen. Bei Verwendung im Standalone-Modus (Master, DIP10 = ON) konnen Sie die DIP-Schalter zum Einstellen verschiedener voreingestellter Optionen benutzten.
6. AUTO DMX ADDRESS TASTE: Sehen sie weiter, wie sie einfach die DMX Adresse einstellen.
7. AUSGANG Anschluss-Klemmen: Anschluss der unterschiedlicher 24V DC LED-Scheinwerfer mit gemeinsamer Anode. An diesen Anschluss konnen Sie jedem beliebige 4-adrige Netzkabel mit geeignetem Querschnitt anschlieben und passende LED Spots oder LED Strips mit dem Netzeil zu verstehen. Um Ohnen die Installation zu erreichtern, bieten wir Ohnen optional ein passendes Installationskabel mit passender Farbiger Codierung an: CCM-50 (50m Rolle).
8. ANALOGSCHALTER-EINGANG:Client zum Anschreibenjeglichen externen Analogschalters.Dieser externe Analogschalter kann zum ein/ausschalten des allgemeinen Ausgangs des Micro/Mini LED Manager verwendet werden.(externes Blackout) Im Nachfolgenden finden Sie weitere Anleitungen zum Anschreiben des Analogschalters.
9. WALL DIMMER INPUT: Verbinden Sie diesen Anschluß mit dem LED WALL DIMMER, eine keine Einbausteuerung welche in jeder handelsübliche Elektro-Unterputzdose passt Weitere Hinweise zur Installation des LED WALL DIMMER führen Sie in einem separatem Kapitel.
10. HAUPTEINGANG: Mit IEC-Sockel. Schließen Sie hier das mitgelieferte Netzkabel an.
11. STATUS LED: die LED blinkt wenn ein DMX Signal empfangen wird.

DIP SCHALTER-EINSTELLUNGEN

DIP-Schalter 10:

DIP-Schalter-Einstellung	Funktion
ON 12345678910	DIP10 = OFF → DMX / Slave Betrieb Sie können die automatische DMX Adressierung (siehe)nachsten Kapitel) oder die Adressierung über DIP Schalter wahren
ON 12345678910	DIP10 = ON → Master-Betrieb (Standalone) Benutzten Sie die DIP-Schalter 1~9 zum Einstellen der Funktionen Modus, Geschwindigkeit, Muster, Farbenprogramm ...usw.

Dip Schalters 1&2: Modus (Sound/auto/fade/forced color):

Dip Schalter-Einstellung	MODUS
↓ON 12345678910	SOUND: internes Mikrofon aktiviert die gewährten Muster.
↓ON 12345678910	AUTO: das gewährte Muster lauft automatisch in der gewürschten Geschwindigkeit.
↓ON 12345678910	FADE: die Farben des gewährten Musters wechseln sanft in der gewürschten Geschwindigkeit.
↓ON 12345678910	FIXED COLOR: benutzen Sie die DIP-Schalter 6, 7, 8 & 9 zum Auswahlen der gewürschten Farben.

Dip Schalters 3,4 & 5: Geschwindigkeit (von Schnell bis langsam):

Dip Schalter-Einstellung	Auto/Fade Mode
↓ON 12345678910	Geschwindigkeit 1	Schnell
↓ON 12345678910	Geschwindigkeit 2
↓ON 12345678910	Geschwindigkeit 3
↓ON 12345678910	Geschwindigkeit 4
↓ON 12345678910	Geschwindigkeit 5
↓ON 12345678910	Geschwindigkeit 6
↓ON 12345678910	Geschwindigkeit 7
↓ON 12345678910	Geschwindigkeit 8	Langsam

DIP-Schalter 6,7,8 & 9: Chase & Farbe:

Dip Schalter-Einstellung	SOUND & AUTO MODUS	FIXED COLOR MODUS
↓ON 1 2 3 4 5 6 7 8 9 10	Standard-Chase	Weiß
↓ON 1 2 3 4 5 6 7 8 9 10	Bright [Leuchtender] Chase	Rot
↓ON 1 2 3 4 5 6 7 8 9 10	Mood [Stimmung] Chase	Orange
↓ON 1 2 3 4 5 6 7 8 9 10	Spectrum random [Zufallsspektrum] Chase	Bernstein
↓ON 1 2 3 4 5 6 7 8 9 10	Spectrum sequence [Sequenzspektrum] Chase	Gelb
↓ON 1 2 3 4 5 6 7 8 9 10	Dynamic [dynamischer] Chase	Hellgelb
↓ON 1 2 3 4 5 6 7 8 9 10	Chase Rot - Zyan	Apfelgün

↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Grün – Violett	Hellgrün
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Blau – Rot	Grün
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Gelb – Blau	Zyanblau
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Rot – Grün	Blau
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Gelb– Grün	Dunkelblau
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Zyan – Orange	Violett
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Grün - Hellviolett	Hellviolett
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Rot – Gelb	Magenta
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Goldgelb - Blau	Pink

ELEKTRISCHE INSTALLATION

Die elektrische Installation sollte nur von qualifiertelem Personal durchgeführt werden, entsprechend den Vorschriften zur elektrischen und mechanischen Sicherheit in Ihr dem Land. Anleitung zum Anschlieben des LED-Scheinwerfers an den Ausgang des Geräts:

Wichtig: Schalten Sie den Micro / Mini LED Manager aus, bevor Sie die LED-Scheinwerfer anschließen! Die maximale Gesamtlast des Micro Led Managers beträgt 50W, verteil auf 3 Farben: Jede der 3 Farben hat eine max. Last von 16W ~ 17W! Die maximale Gesamtlast des Mini LED Manager Mk2 beträgt 100W, verteil auf 3 Farben: Jede der 3 Farben hat eine max. Last von 33W!

Zwei verschieden Arten passive LED-Scheinwerfer können angeschlossen werden:

A. LED-Scheinwerfer mit einem speziellen 4-poligen Stecker (z.B. LED-STRIP): Benutzten Sie das mitgelieferte Wandlerkabel und verbinden Sie die internen 4 Adern des LED-Scheinwerfers mit den entsprechenden 4 terminals von den MICRO / MINI LED MANAGER. Schlieben Sie alle Scheinwerfer richtig an und verkektete ihre Ein-/Ausgangskabel, bis die maximale erlaubte Leistung erreicht ist. Vergewissem Sie sich, dass der Plastikring des Steckers geschlossen wurde.

B. LED-Scheinwerfer mit offenen Leitungen (z.B. LED BODENSCHEINWERFER): Verbinden Sie die farbigen Einzeladern des Kabels mit den entsprechend kartierten Schraubklemmen des LED MICROMANAGER.Achten Sie darauf nicht die zulässige Hochstlast zu überschreiben:

• Weiße Leitung: gemeinsame Leitung (Anode)
• Rote Leitung: Stromversorgung für die roten LED
• Grüne Leitung: Stromversorgung für die grünen LED
• Blaue Leitung: Stromversorgung für die blauen LED

Anmerkung: Die Ausgabe des LED-Spots sind gegen Kurzschluss bei der Montage geschützt. Sollte ein Kurzschluss auftreten, so muss Micro / Mini LED Manager für 10 Sekunden vom Netz getrennt warden. Danach wieder in die Schukosteckdose einstecken.

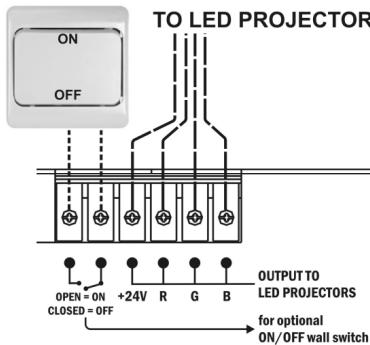

Anschluss eines analgen Schalter für Blackout:

Wenn sie einen normalen an/aus Schalter verwenden, können sie den Ausgang des Micro / Mini LED Manager ein bzw. ausschalten (Blackout), bei einer Ansteuerung mit DMX konnen sie immer zu jedem Zeitpunkt mit einem normalen "Wandschalter" die LEDs an- bzw. ausschalten.

Anschluss Wandschalter in der AUS Position (Kontakt offen): Ausgang = An
- Anschluss Wandschalter in der AN Position (Kontakt geschlossen): Ausgang = AUS (Blackout)

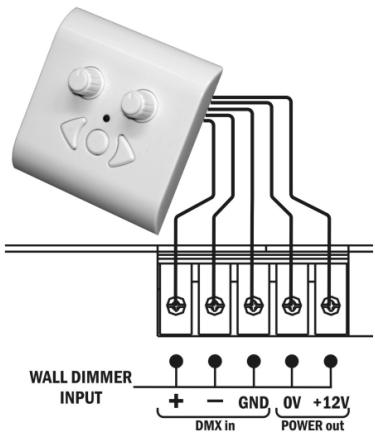

Anschluß des optionalen LED WALL DIMMER:

Der LED WALL DIMMER ist ein kompakter, eifach zu handhabender Einbau Controller. Er kann in jeder handelsübliche Unterputzdose eingesetzt werden. Diese Controller kann direkt mit dem MICRO / MINI LED MANAGER verbunden werden. Der Power out Anschluss (0V/+12V) konnen mittels eines 2-adrigen Kabels angeschlossen werden. Das DMX Signal sollte über ein hochwertiges, abgeschirmtes DMX Kabel angeschlossen werden.

Anmerkung 1: Der MICRO / MINI LED MANAGER soll mittels der DIP Schalter auf die Startadresse 001 gesetzt werden. Lesen Sie dazu das Kapitel „DMX -Adressierung"

Anmerkung 2: Wenn Sie mehrere MICRO / MINI LED MANAGER parallel ansteuern wollen verbinden Sie diese mittels geeigneter DMX Kabel über die DMX In/Out Anschlüsse. Und setzen alle auf die gleiche Startadresse 001.

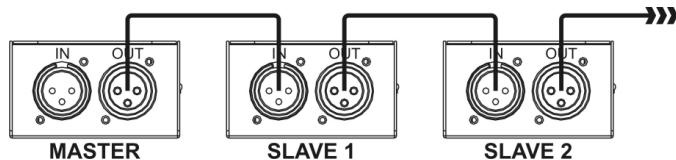

Elektrische Installation im Master/Slave-Modus:

• Sie müssen die DMX-Ein/Ausgabe von 2 oder mehr Geräten mit einem hochwertigen, abgeschirmten Kabel „verketteten“

• Schalten Sie das Gerät mit dem freien DMX-Eingangsstecker auf Master, die anderen Geräte schalten sich automatisch auf Slaves. Die DIP-Schalter auf den Slave-Einheiten sind desaktiviert.

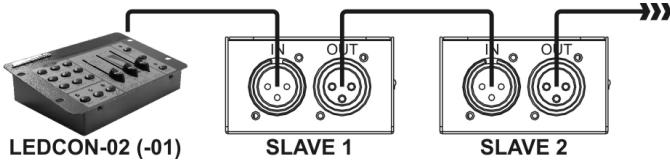

Elektrische Installation im Master/Slave-Modus mit der Fernsteuerung LEDCON-02:

• Sie müssen die DMX-Ein/Ausgänge von 2 oder mehr Geräten mit einem hochwertigen, abgeschirmten Kabel „verketteten".

Die Fernsteuerung LEDCON-02 wird zum Steuern aller verbundenen Slaves benutzt. Die Micro / Mini LED Manager werden automatisch zu Slaves. Die DIP-Schalter auf den Slave-Einheiten sind desaktiviert.

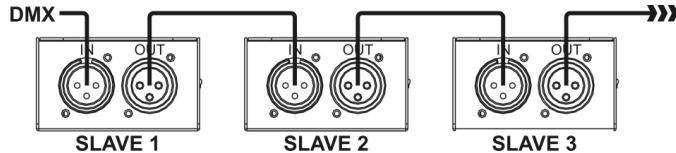

Elektrische Installation im DMX-Modus:

• Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung zum Steuern von intelligenten Lichtanlagen. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen, abgeschirnten Kabel „verketten"

• Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit einem 90Ω bis 120Ω Abschlusswiderstand am Ende abschlussen. Benutzten Sie eine in Y-Kabel!

90~120 ohm

resistor

• DIP-Schalter 10 muss auf allen Geräten auf OFF gesetzt werden. Jedes Gerät in der Kette besteht eine korrekte Startadresse, damit es weiß, welche Befehle es vom DMX

Controller decodieren muss. Wenn Sie eine große Ausgangsleistung benöften, können Sie mehrere Micro / Mini LED Manager verwenden und ihren die gleiche Startadresse geben. Lesen Sie das vorangehende Kapitel zum Einstellen der DMX-Adressen.

DMX ADDRESSED

Einstellen der DMX-Adressen:

Es gibt 3 möglichekeiten die DMX-Adressen der Geräte einzustellen. Wenn Sie die Einstellungen A oder B nutzen möchten, müssen sie alle DIP Schalter auf OFF setzen.

A. Einstellen der individuellen DMX-Adresse pro Micro / Mini LED Manager :

• Stellen sie sicher, dass alle DIP-Schalter auf OFF gesetzt sind!
• Stellen sie sicher, dass alle Geräte mit einem DMX Kabel verbunden sind.
• Schließen sie den ersten Micro / Mini LED Manager an einen universal DMX Controller an.
• Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf ihren Micro / Mini LED Manager zuteilen möchten, auf den maximalen Wert (Wert 255).
• Drucken sie kurz den "Auto DMX address" Taster (6) an dem Micro / Mini LED Manager.
• Wenn sie einen anderen angeschlossenen einheit mit der selbst DMX Adresse begeben möchten, drücken sie einfach auch den "Auto DMX address" Taster (6) an thisem Gerät.
  Fertig!

Beispiel:

Wir möchen die DMX Start Adresse eines Micro / Mini LED Manager auf 106 setzen:
- Verbinden sie alle Micro / Mini LED Manager mit dem DMX Controller wie beschrieben und stellen sie sicher, das alle angeschaltet sind.
- Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
- Nun setzen sie den DMX-Kanal 106 auf Maximum (255)
- Drucken sie kurz den "Auto DMX address" Taster (6) am Projektor.
- Fertig! Der Micro / Mini LED Manager hat nun die DMX Adresse 106!

B. Automatische DMX-Adressierung, die mit jeder angegebenen Anfangsadresse beguinnt:

Um viel Zeit zu sparen (stellen sie sich die Zeit vor, die sie für 16 Einheiten benöttigen, um die DIP Schalter zu setzen...) konnen sie die DMX Adressen aller Einheiten nur durch drücken eines Tasters festlegen. Sie müssen keine Start Adresse für die Einheiten mehr berechnen, das haben wir für sie getan!

• Stellen sie sicher, dass ALLE DIP-Schalter auf OFF stehen!
• Stellen sie sicher, dass alle Geräte mit einem DMX Kabel Schließen sie den ersten Micro / Mini LED Manager an einen universal DMX Controller an.
• Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf ihren ersten Micro / Mini LED Manager zuteilen möchten, auf den maximalen Wert (Wert 255).
• Drücken sie den "Auto DMX address" Taster (6) am ersten Micro / Mini LED Manager für 5 Sekunden.
• Fertig! → Der erstige Micro / Mini LED Manager in dieser Kette hat nun die Startadresse die sie gewählt haben und berechnet und programmiert nun die DMX Adressen der anderen einheiten in dieser Kette.

Beispiel:

Wir möchen die DMX Adressen von 16 Micro / Mini LED Manager einstellen. Die ersten Startadresse soll 202 sein:

• Verbinden sie alle Micro / Mini LED Manager mit dem DMX Controller wie beschrieben und stellen sie sicher, dass alle angeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).

• Nun setzen sie den DMX-Kanal 202 auf Maximum (Wert 255)

• Drücken sie den "Auto DMX address" Taster (6) am ersten Micro / Mini LED Manager in dieser Kette für 5 Sekunden

• Fertig! Der ersten Micro / Mini LED Manager in dieser Kette hat nun die Startadresse 202. Nun werden automatisch die DMX Adressen der anderen 15 Micro / Mini LED Manager in dieser Kette berechnet und programmiert! Das bedeutet, das der zweite Micro / Mini LED Manager automatisch die Startadresse 206, der dritte die Adresse 210, ...erhalt. Das Goes solange, bis der letzte (der 16) Micro / Mini LED Manager automatisch die Startadresse 262 erhalt. Nun sind die 16 Micro / Mini LED Manager programmiert, das dauert nur ca. 10 Sekunden!!!

ACHTUNG: Sie können auch diese Micro / Mini LED Manager mit anderen DMX Geräten verwenden, die nicht diese Automatik Funktion haben. Dann müssen sie allerdings die DMX Adresse dieser Geräte manuell einstehen! Sie können den Micro / Mini LED Manager auch mit anderen JB Systems LED Produktien betreiben, die das Auto DMX Feature haben. Die Geräte erhalten automatisch ihre DMX Adresse.

C. Setzen der DMX Adresse mittels der DIP Schalter:

Dieses ist die Traditionelle Art der DMX Adressierung, diese sollte verwendet werden, wenn Sie den LED WALL DIMMER nutzen wollen. Die ersten 9 DIP-Schalter entsprechen einem bestimmten DMX-Wert:

Dip	#1	#2	#3	#4	#5	#6	#7	#8	#9
Wert	1	2	4	8	16	32	64	128	256

Sie können die Werte dieser Schalter kombinierten um jeder Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 Schalter 1 = ON

Werte: 1

Anfangsadresse = 05 Schalter 1 + 3 = ON

Werte: 1 + 4 = 5

Anfangsadresse = 09 Schalter 1 + 4 = ON

Werte: 1 + 8 = 9

Anfangsadresse = 13 Schalter 1 + 3 + 4 = ON

Werte: 1 + 4 + 8 = 13

Anfangsadresse = 62 Schalter 2 + 3 + 4 + 5 + 6 = ON

Werte: 2 + 4 + 8 + 16 + 32 = 62

BEDIENUNGSCANLEITUNG

A. Allein stehendes Gerät:

• Schließen Sie die LED Scheinwerfer an den Micro / Mini LED Manager an, beschreiben in den vorhergehenden Abschnitten.
• Schalten Sie das Gerät ein und lessen den Abschnitt „DIP SCHALTER-EINSTELLUNGEN“, um sich mit den verschiedenen Funktionen der Fader und den Tasten vertraut zu machen.

B. Zwei oder mehrere Geräte in der Master/Slave-Einstellung:

• Schließen Sie die LED Scheinwerfer an den Micro / Mini LED Manager an, beschreiben in den vorhergehenden Abschnitten.
• Schlieben Sie die Geräte unterinander an, wie im Kapitel über elektrische Installationen erklärart.
• Schalten Sie den Micro / Mini LED Manager ein. Sie können nur die Bedienelemente auf dem Master-Gerät verwenden, die Bedienelemente auf den Slave-Geräten sind ohne Funktion. Lesen Sie das Kapitel „DIP SCHALTER-EINSTELLUNGEN", um sich mit den verschiedenen Funktionen der Fader und der Tasten auf dem Master-Gerät vertraut zu machen.

C. Anschlieben des optionalen LEDCON-02 Controller als Fernsteuerung:

In den meisten Fälle wird der MICRO / MINI LED MANAGER an einer Wand, in der Höhe der LED-Scheinwerfer montiert. Wenn Sie einen einfachen Zugriff auf seinen Funktionen haben möchten, können Sie die Fernsteuerung LEDCON-02 am (ersten) Micro / Mini LED Manager anschließen. Die anderen Anschlüsse sind mit den unabhängigen oder Master/Slave-Installationen identisch. Vergessen sie nicht die automatische Adressierung am LEDCON-02 auszuführen!

D. Steuerung mit einem universellen DMX-Controller:

• Schlieben Sie die LED-Scheinwerfer an den Micro / Mini LED Manager(s) an, beschreiben in den vorhergehenden Abschnitten.
• Schlieben Sie den Micro / Mini LED Manager(s) an alle weiteren DMX-Geräte in der DMX-Kette an.

• Schalten Sie alle Geräte ein und stellen Sie die richtigen DMX-Adressen ein. (vergessen Sie nicht den DIP-Schalter 10 auf OFF zu setzen)

• Schalten Sie ihren universellen DMX-Controller ein und beziehen sich auf das unter dargestellte DMX-Diagramm, um die angeschlossenen Micro / Mini LED Manager zu steuern:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255 100%	255 100%	255 100%	248-255 OPEN
0 0%	0 0%	0 0%	201-247
			191-200
			SOUND CHASE
			8-190
			CLOSED

SPEZIFIKATIONEN

Stromversorgung:

AC 100 250V (50Hz/60Hz)

Ausgangsspannung fur die LED:

DC 24V, gemeinsame Anode

Ausgangsleistung für die LED:

Micro LED Manager: 1x 50W max.

O Rot: 16W 17W max.
O Grun: 16W 17W max.
Blau: 16W ~ 17W max.

Mini LED Manager Mk2: 1x 100W max.

O Rot: 33W max.
Grun: 33W max.
Blau: 33W max.

DMX-Anschlüsse:

siehe Zeichnung auf der letzte Seite

Gewicht:

1,00kg (Micro LED Manager)

1,70kg (Mini LED Manager Mk2)

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
