IMOVE 7S - Projecteur lumineux JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur lumineux mobile head (Moving Head)
Marque	JBSYSTEMS LIGHT
Modèle	IMOVE 7S
Dimensions (L × l × H)	373 × 295 × 451 mm
Poids	13 kg
Alimentation	AC 230 V, 50 Hz
Fusible	6,3 A / 250 V
Ampoule	HTI 150 W
Angle du faisceau	13°
Canaux DMX	7
Mouvements	Pan 540°, Tilt 270°
Couleurs	9 couleurs dichroïques trapézoïdales + blanc, effet arc-en-ciel
Gobos	7 gobos rotatifs interchangeables + 1, gobos en verre
Gradateur	0–100 %
Stroboscope	Haute vitesse variable

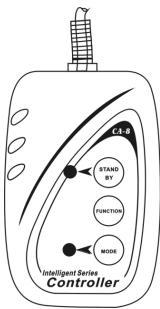

Contrôle	DMX512, maître/esclave, contrôleur CA-8 (optionnel)
Programmes intégrés	4 shows (Show 1–4)
Fonctions spéciales	Blackout, inversion Pan/Tilt, split colors, ajustement du focus, auto-test
Sécurité	Distance min. des surfaces éclairées : 1 m ; Température ambiante max. : 40 °C ; Température de la coque max. : 85 °C ; Usage intérieur uniquement
Entretien et nettoyage	Nettoyage des optiques externes : tous les 30 jours ; Nettoyage des optiques internes : tous les 90 jours ; Inspection annuelle par personnel qualifié
Pièces détachées et réparabilité	Ampoule (HTI 150 W) et fusible (6,3 A/250 V) remplaçables par l'utilisateur ; les réparations internes doivent être confiées à un technicien qualifié
Informations générales	Conforme aux normes européennes ; Garantie non applicable en cas d'utilisation incorrecte

FOIRE AUX QUESTIONS - IMOVE 7S JBSYSTEMS LIGHT

Comment régler l'adresse DMX de départ ?

Appuyez sur MENU jusqu'à afficher Rddr. Appuyez sur ENTER, l'écran clignote. Utilisez les touches DOWN et UP pour choisir l'adresse, puis ENTER pour confirmer.

Comment utiliser l'appareil en mode maître/esclave ?

Réglez l'appareil maître sur Show 1 à Show 4 dans le menu Show. Les esclaves doivent être réglés en mode esclave (menu SYNC). Pour un effet contrasté, sélectionnez 2 light show sur l'esclave.

Comment remplacer l'ampoule ?

Éteignez l'appareil et débranchez. Attendez 10 minutes qu'il refroidisse. Dévissez les deux vis marquées open à l'arrière. Retirez délicatement l'ancienne ampoule en tenant la douille. Insérez la nouvelle ampoule HTI 150 W sans la toucher à mains nues. Refermez.

Comment remplacer un gobo rotatif ?

Éteignez l'appareil et débranchez. Ouvrez le couvercle en plastique (4 vis). Repérez la roue à gobos, retirez l'anneau de fixation, changez le gobo, puis remettez l'anneau. Ne desserrez jamais les vis des gobos rotatifs.

Quelles sont les consignes de sécurité pour l'installation en hauteur ?

L'installation doit être faite par un personnel qualifié. Utilisez un câble de sécurité supportant 12 fois le poids de l'appareil. La zone sous l'appareil doit être dégagée. Respectez une distance d'au moins 50 cm des murs et une distance de 1 m des surfaces éclairées.

Que faire si l'appareil ne reçoit pas de signal DMX ?

Selon le réglage du menu blfd : si y b (yes black-out) est sélectionné, l'appareil se met en black-out. Si n b (no black-out) est sélectionné, il passe automatiquement en mode autonome.

Comment nettoyer les lentilles et optiques ?

Utilisez un chiffon doux et un produit nettoyant pour verres. Nettoyez les optiques externes tous les 30 jours et les optiques internes tous les 90 jours. Le nettoyage interne doit être effectué par un technicien qualifié.

Quel est l'angle du faisceau lumineux ?

L'angle du faisceau est de 13 degrés.

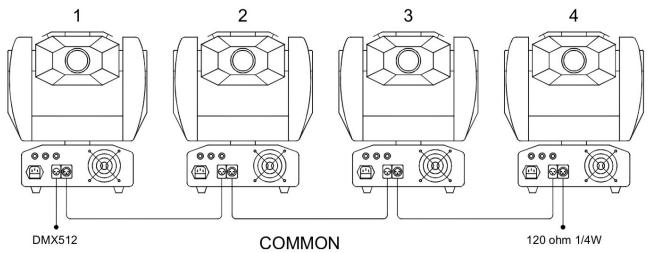

Comment brancher les appareils en chaîne DMX ?

Utilisez des câbles XLR symétriques à 3 broches. Reliez le contrôleur DMX au premier appareil, puis reliez chaque appareil au suivant. Placez une résistance de terminaison de 90 à 120 ohms sur le dernier appareil.

Que fait le programme d'auto-test ?

Dans le menu ECS (Self-Test), l'appareil passe en revue toutes ses fonctions (mouvements, couleurs, gobos, etc.) pour vérifier leur bon fonctionnement. Appuyez sur ENTER pour lancer le test.

MODE D'EMPLOI IMOVE 7S JBSYSTEMS LIGHT

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

CARACTÉRISTIQUES

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour produire des effets lumineux à caractère décoratif, et son utilisation principale s'inscrit dans le cadre de systèmes dédiés aux spectacles qui recourent à des jeux de lumière.
• Moving Head puissant, destiné aux DJ professionnels, aux compagnies de location et aux discothèques.
• 7 canaux DMX (mouvements 'pan' et 'tilt' - couleur - gobo - gobo rotatif - 'shutter/shaking' - gradateur).
• Optique de grande qualité pour des effets de gobos saisissants et une puissance de sortie remarquable. 9 couleurs dichroïques trapézoïdales + blanc, effet d'arc-en-ciel.
• Gobos rotatifs interchangeables (7 + 1, gobos en verre également).
• Blackout, gradateur de 0 à 100 %, et effets stroboscopiques à haute vitesse variable.
• Programmes et micro intégrés pour fonctionnement 'Master/slave' indépendant.
• Peut être piloté facilement par notre Scanmaster SM1216, par notre contrôleur iLEAD ou par tout autre contrôleur DMX.

AVANT UTILISATION

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important : Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu :

Vérifiez si l'emballage contient les articles suivants : Mode d'emploi - Appareil Move 7S - Câble d'alimentation secteur

INSTRUCTIONS DE SÉCURITÉ :

ATTENTION

SK-05 VERROU ÉLECTRIQUE

NE PAS OUVRIR

ATTENTION : afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous pouvez remplacer vous-même. Confiez l'entretien uniquement à des techniciens

qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole détermine la distance minimale des objets allumés. La distance minimale entre le projecteur et la surface à éclairer doit être supérieure à 1 mètre.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Un nouvel effet lumière peut provoquer de la fumée et/ou une odeur non souhaitée, disparaissant après quelques minutes.
• Afin d'éviter tout risque d'accident ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.

Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.

• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, tels que des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50 cm minimum des murs.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiante maximale d'utilisation de l'appareil est de 40°C . Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'unité peut atteindre 85°C . Ne pas toucher la coque à mains nues en cours de fonctionnement.

Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.

• Laissez l'appareil refroidir environ 10 minutes avant de remplacer l'ampoule ou d'effectuer des réparations.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être effectuées que par du personnel qualifié et conformément aux réglementations de sécurité électrique et mécanique en vigueur dans votre pays.

Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.

• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !
• L'appareil doit être mis à la masse conformément aux règles de sécurité.
• Ne connectez pas l'unité à un variateur de lumière.
• Utilisez toujours des câbles appropriés et certifiés lors de l'installation de l'unité.
• Pour éviter tout choc électrique, n'ouvrez pas l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être replacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

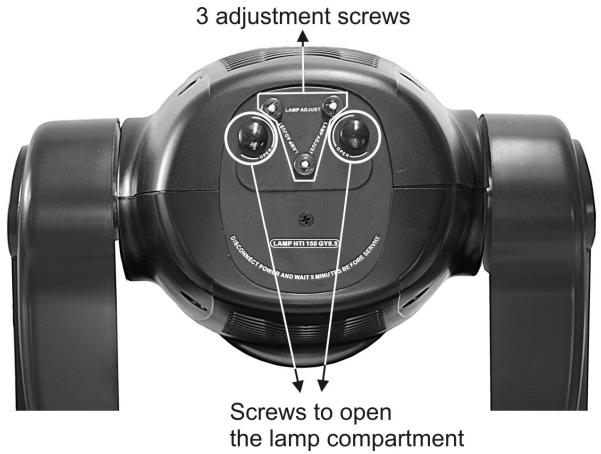

MISE EN PLACE / REMPLACEMENT DES AMPOULES

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation

jusqu'à ce que l'appareil ait refroidi. Débranchez systématiquement l'unité avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.). Lors du remplacement, n'utilisez que des pièces d'origine.

• Mettez l'unité hors tension et débranchez le câble d'alimentation.
• Attendez environ 10 minutes jusqu'à ce que l'unité ait refroidi.
• Dévissez les deux vis à l'arrière de l'appareil, là où est écrit le mot 'open'.
• Retirez délicatement la lampe de son compartiment.
• Sortez l'ampoule usagée. Tenez la douille pendant l'opération, mais ne tirez pas sur le câble ! Tenez encore la douille lorsque vous mettez en place la nouvelle ampoule. Attention ! Reportez-vous à l'étiquette à l'arrière de l'appareil ou aux spécifications techniques de ce manuel pour savoir quelle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevée !
• Ne touchez pas l'ampoule à mains nues ! Cela réduirait énormément le cycle de vie de la lampe. Si vous l'avez touchée, nettoyez-la avec un linge et un peu d'alcool modifié. Essuyez l'ampoule avant de l'installer.
• Insérez la nouvelle ampoule à l'intérieur de l'unité. Assurez-vous que les fils ne touchent pas l'ampoule.
• Refermez le compartiment à ampoules à l'aide des vis.
• Mettez l'appareil sous tension et dirigez le faisceau lumineux vers une surface blanche. Utilisez les trois vis de réglage identifiées par les mots 'lamp ajust'. Faites tourner doucement ces trois vis jusqu'à ce que vous ayez obtenu une luminosité maximale. Voilà !

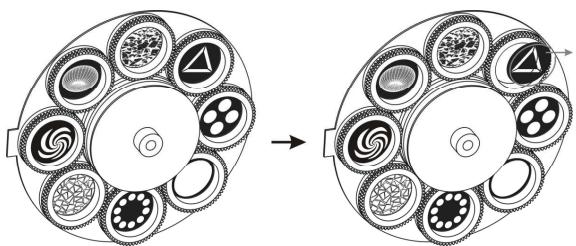

CHANGER LES GOBOS ROTATIFS

ATTENTION : N'installez les gobos que si l'appareil est éteint !

Ne desserrez jamais les vis des gobos rotatifs car vous ouvririez ainsi le roulement à billes. Réparer cela est très difficile !

• Coupez l'alimentation et débranchez l'appareil.
• Ouvrez le couvercle en plastique (4 vis).
• Repérez la roue à gobos et retirez l'anneau de fixation du gobo que vous voulez remplacer à l'aide d'un outil approprié.
• Retirez le gobo et insérez le nouveau gobo.
• Comprimez l'anneau de fixation et insérez-le devant le gobo.
• Prêt !

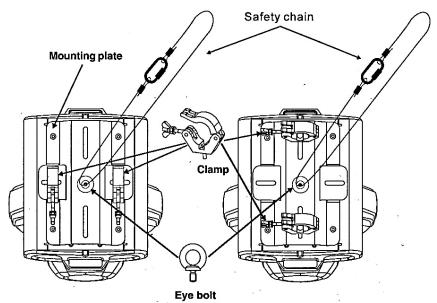

INSTALLATION EN HAUTEUR

• Important : L'installation doit être effectuée par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures graves et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience ! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement. Assurez-vous que la zone située sous le lieu d'installation ne contient pas de personnes non autorisées lors de l'installation, de la désinstallation ou de la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à au moins 50 cm des murs environnants.
• L'appareil doit être hors de portée du public et en dehors des zones de passage ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé d'au moins 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité capable de supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé ; un montage à balancement est dangereux et ne devrait pas être envisagé !
• Ne couvrez pas les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

COMMENT RÉGLER L'APPAREIL

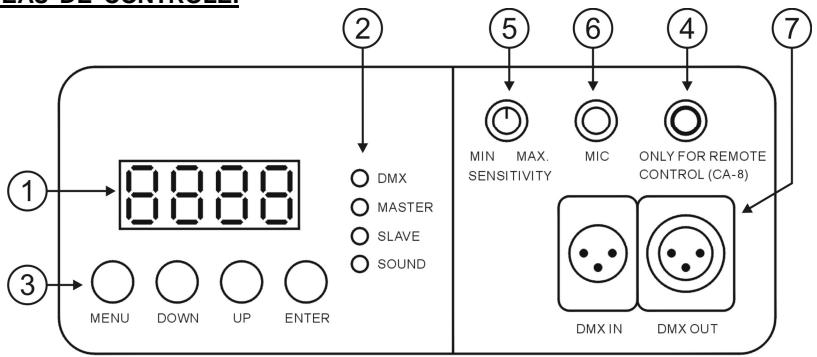

PANNEAU DE CONTRÔLE :

1. ÉCRAN affiche les différents menus et les fonctions sélectionnées. 2. LEDS

DMX	Allumé	Présence d'un signal DMX
MASTER	Allumé	Mode maître
SLAVE	Allumé	Mode esclave
SOUND	Clignote	Activationusicale

1. TOUCHES

MENU	Pour sélectionner les fonctions de programmation
DOWN	Pour recycler dans les fonctions sélectionnées
UP	Pour avancer dans les fonctions sélectionnées
ENTER	Pour confirmier la fonction sélectionnée

1. ENTRÉE POUR LE CONTRÔLEUR À DISTANCE : connectez le contrôleur à distance optionnel (CA-8) via l'entrée jack 1/4 pouce afin de contrôler l'appareil au niveau du mode veille, de la fonction et du mode.
2. SENSIBILITÉ : vous pouvez régler la sensibilité du microphone si vous utilisez cet appareil de façon autonome ou en mode maître/esclave.
3. MICRO : est utilisé pour commander les programmes internes au rythme de la musique.
4. ENTRÉE/SORTIE DMX : est utilisé pour les configurations en DMX512. Utilisez des câbles symétriques XLR M/F à 3 broches de bonne qualité pour relier les appareils entre eux.

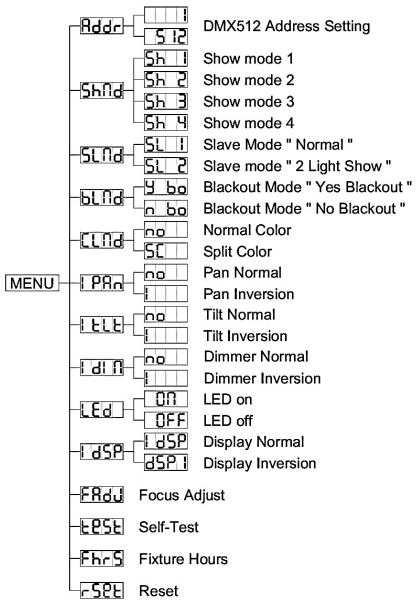

MENU PRINCIPAL :

Pour sélectionner une des fonctions préréglées, appuyez sur la touche MENU jusqu'à ce que la fonction désirée apparaisse à l'écran. - Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera. Utilisez les touches DOWN et UP pour changer de mode. - Dès que vous avez sélectionné le mode requis, appuyez sur la touche ENTER pour confirmer. Après 8 secondes, l'écran retournera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour retourner aux fonctions sans effectuer de changements, appuyez sur la touche MENU. Les fonctions principales sont affichées à droite.

Réglage de l'adresse DMX512

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

• Appuyez sur la touche MENU jusqu'à ce que Rddr soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
• Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode Show

Est utilisé pour définir le Show quand l'appareil fonctionne de façon autonome ou en maître/esclave.

• Appuyez sur la touche MENU jusqu'à ce que Shid soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner (show 1), (show 2), (show 3) ou (show 4).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer. (Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode Show 1 : l'appareil est placé par terre. Angle du mouvement tilt : 210°

Mode Show 2 : l'appareil est fixé au plafond. Angle du mouvement tilt : 90°

Mode Show 3 : l'appareil est placé sur le haut-parleur.

Le projecteur reste continuellement dirigé vers le public, donc devant la scène. Angle du mouvement pan (de gauche à droite à gauche) : 160° . Angle du mouvement tilt : 90° ( 60° au-dessus de l'horizontale ; 30° en dessous de l'horizontale).

Mode Show 4 : l'appareil est fixé au plafond.

La plupart du temps, le spot projette son faisceau devant la scène. Angle du mouvement pan (de gauche à droite à gauche) : 160° . Angle du mouvement tilt : 90° (verticalement, devant 75° ; derrière 15° ).

Mode Esclave

Est utilisé pour que l'appareil esclave fonctionne de façon opposée au maître ou pour fonctionner de façon complètement synchronisée.

• Appuyez sur la touche MENU jusqu'à ce que SInd soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (normal) ou (2 light show).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode Black-out

Mode Black-out : quand aucun signal DMX n'est détecté, l'appareil se met en black-out et attend un signal DMX.

Mode « pas de black-out » : quand aucun signal DMX n'est détecté, l'appareil se met automatiquement à fonctionner de façon autonome.

• Appuyez sur la touche MENU jusqu'à ce que « blfd » soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner « y b » (yes black-out) ou « n b » (no black-out).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode Couleur

Normal : on peut uniquement sélectionner des couleurs pleines.

Split colors : on peut sélectionner des couleurs pleines et 2 couleurs qui se trouvent l'une à côté de l'autre sur la roue à gobos.

• Appuyez sur la touche MENU jusqu'à ce que « L'ident » soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner « normal » ou « split color ».
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion Pan

Normal : le mouvement pan n'est pas inversé.

Pan inversé : le mouvement pan est inversé.

• Appuyez sur la touche MENU jusqu'à ce que « Pan » soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner « Normal » ou « Pan inversé ».
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion Tilt

Normal : le mouvement tilt n'est pas inversé.

Tilt inversé : le mouvement tilt est inversé.

• Appuyez sur la touche MENU jusqu'à ce que « Tilt » soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner « Normal » ou « Tilt inversé ».
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer ce choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion du gradateur

Gradateur en mode standard : curseur fermé (valeur DMX 000) → puissance lumineuse maximale ; curseur ouvert (valeur DMX 255) → blackout.

Gradateur en mode inversé : curseur fermé (valeur DMX 000) → blackout ; curseur ouvert (valeur DMX 255) → puissance lumineuse maximale.

• Appuyez sur le bouton MENU jusqu'à ce que l'écran affiche les lettres correspondantes.
• Appuyez sur le bouton ENTER, ce qui fait que l'écran commence à clignoter. Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : (normal) ou (inversion du gradateur).
• Une fois le mode sélectionné, appuyez sur le bouton ENTER pour l'enregistrer (ou vous retournerez aux fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes).

Pour retourner aux fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

Affichage LED

Affichage activé : l'écran est toujours allumé.

Affichage désactivé : l'écran est éteint quand il n'est pas utilisé.

• Appuyez sur la touche MENU jusqu'à ce que l'écran affiche [Ed].
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner ON (écran toujours allumé) ou OFF (écran éteint si pas utilisé).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Ou il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes).

Pour revenir aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion de l'affichage

Affichage normal : possibilité de dire ce qui est affiché à l'écran quand l'appareil est posé par terre. Affichage inversé : possibilité de dire ce qui est affiché à l'écran quand l'appareil est suspendu.

• Appuyez sur la touche MENU jusqu'à ce que l'écran clignote sur l'écran (affichage normal).
• Utilisez la touche ENTER pour changer l'affichage [dSP] (affichage inversé), l'option sera automatiquement enregistrée après 8 secondes. Ou appuyez à nouveau sur la touche ENTER pour revenir à l'affichage normal [dSP].
• Pour revenir vers les fonctions, appuyez sur la touche MENU.

FAdU Focus Adjust

Est utilisé pour vous aider à régler le focus des faisceaux et des gobos.

• Appuyez sur la touche MENU jusqu'à ce que FAdu clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil adopte la position "tilt 90°".
• Appuyez sur la touche ENTER pour que l'appareil adopte la position "pan 0°".
• Appuyez sur la touche ENTER pour que l'appareil adopte la position "pan 90°".
• Appuyez sur la touche ENTER pour que l'appareil adopte la position "pan 180°".
• Appuyez sur la touche ENTER pour que l'appareil adopte la position "pan 270°".

Dans les 5 pas précédents, vous pouvez ajuster le focus à l'aide des touches UP/DOWN de l'appareil (l'écran affiche la valeur du focus).

Attention : vous pouvez effectuer un réglage "général" du focus couvrant les 5 positions, il n'est donc pas possible de régler parfaitement le focus pour toutes les directions individuellement.

• Pour revenir aux fonctions, appuyez sur la touche MENU.

ECS Self-Test

Est utilisé pour activer le programme interne "self-test" qui passera en revue toutes les possibilités de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que E85E clignote à l'écran.
• Appuyez sur la touche ENTER pour démarrer le programme intégré « self-test ».
• Pour revenir aux fonctions, appuyez sur la touche MENU.

FhrS Fixture Hours

Vous communique le nombre d'heures de service de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que Fhr5 clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran.
• Pour revenir aux fonctions, appuyez sur la touche MENU.

RESET

Pour effectuer une mise à zéro de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que -SPE clignote à l'écran.
• Appuyez sur ENTER pour renvoyer tous les canaux à leur position d'origine.
• Pour revenir aux fonctions, appuyez sur la touche MENU.

Veuillez également consulter le chapitre concernant la configuration des canaux DMX pour découvrir comment effectuer une mise à zéro (reset) par commande DMX.

COMMENT BRANCHER LES APPAREILS EN DMX

Le protocole DMX est un signal à haute vitesse qui sert à contrôler les projecteurs dits « intelligents ». Vous devez relier le contrôleur DMX et tous les appareils « en chaîne » à l'aide d'un câble symétrique XLR M/F de très bonne qualité. Pour éviter un comportement étrange des appareils, suite aux interférences, vous devez utiliser un « terminal » de 90 Ω à 120 Ω à la fin de la chaîne. N'utilisez jamais des câbles répartiteurs en Y, cela ne fonctionnera tout simplement pas !

Chaque appareil dans la chaîne doit avoir sa propre adresse de départ afin de savoir quelles commandes, venant du contrôleur, il doit décoder.

COMMENT RÉGLER L'ADRESSE DE DÉMARRAGE EXACTE :

Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement, il est impossible de vous expliquer dans ce mode d'emploi quelle adresse de démarrage vous devez introduire, car cela dépend entièrement du contrôleur que vous utiliserez... Veuillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.

• CONFIGURATION DMX DU iMOVE 7S :

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
Pan	Tilt	Shutter/Shaking	Gobo
540°	270°	248-255 Open	255 Fastest speed Gobo change
		247 Fastest speed Shaking	128 Slowest speed Gobo change
		132 Slowest speed shaking	112-127
			096-111
			080-095
270°	135°	131 Fastest speed shutter	064-079
		16 Slowest speed shutter	048-063
			032-047
			016-031
		008-015 Open	000-015
0°	0°	000-007 Blackout
Ch5		Ch6	Ch7
Color		Gobo Rotation	Dimmer
Normal	Split	246-255 Stopped	255 0%
255 Fatest speed Rainbow effect	255 Fastest speed Rainbow effect	245 Fastest speed clockwise
128 Slowest speed Rainbow effect	128 Slowest speed Rainbow effect	135 Slowest speed clockwise
116-127 Pink	113-120 Light Green
103-115 Light Green	106-112 UV Purple+light Green
090-102 UV Purple	091-097 Blue+UV Purple
077-089 Blue	083-090 Blue	121-134 Stopped
064-076 Orange	076-082 Orange+Blue	120 Slowest speed counterclockwise
052-063 Yellow	061-067 Yellow+Orange	010 Fastest speed counterclockwise
039-051 Light Blue	046-052 Light Blue+Yellow
026-038 Magenta	038-045 Light Blue	031-037 Magenta+Light Blue
013-025 Green	023-030 Magenta	016-022 Green+Magenta
000-012 White	008-015 Green	000-009 Stopped	000 100%

COMMENT UTILISER L'APPAREIL

Chaque fois que vous allumerez l'appareil, l'écran affichera IM7S et tous les moteurs retourneront à leur position 'initiale', ce qui fait que vous entendrez des bruits pendant environ 20 secondes. Après cela, l'appareil sera prêt à recevoir des signaux DMX ou à parcourir ses programmes.

Vous pouvez utiliser l'appareil de 3 façons :

En utilisant les programmes intégrés maître/esclave. En utilisant le petit contrôleur. En utilisant un contrôleur DMX universel.

• EN UTILISANT LES PROGRAMMES INTÉGRÉS MAÎTRE/ESCLAVE :

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les appareils selon le principe maître/esclave, le premier appareil contrôle tous les autres appareils en effectuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entrée DMX et son LED « master » sera constamment allumé, le LED « sound » clignotera au rythme de la musique.

L'appareil maître possède 2 shows préprogrammés : vous pouvez sélectionner (show 1), (show 2), (show 3) ou (show 4) immédiatement dans le menu du maître. Les appareils esclaves possèdent 2 options : les autres appareils sont réglés en mode esclave (le voyant « slave » est constamment allumé). Afin de créer un magnifique show, vous pouvez introduire des mouvements contrastés (pan/tilt de l'appareil esclave est inversé) → dans le menu des appareils esclaves, vous pouvez aller à l'option 5LND et sélectionner :

o → Normal slave : l'appareil esclave fonctionne de façon synchronisée par rapport à l'appareil maître. □ 2 light show : l'appareil esclave fonctionne à l'opposé de l'appareil maître.

• EN UTILISANT LE CONTRÔLEUR CA-8 :

Si vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôleur CA-8. Connectez ce petit contrôleur à l'entrée jack 1/4" de l'appareil maître. Ceci vous permettra de contrôler les fonctions suivantes :

Stand by	L'appareil est totalement éteint.
Fonction	Strobe 1.Gobo / Color sync. strobe 2.Sync. strobe 3.Two-light strobe	Sélection du mode moving show X/Y (Show 1 - Show 4)	Sélection Color/Gobo 1. Pression longue pour changement de gobo. 2. Pression courte pour changement de couleur.	Réglage du mouvement X/Y. 1. Position pan. 2. Position tilt. D'abord régler l'appareil Master, ensuite régler les apparèils Slave.
Mode	Son 1 (la LED est étéinte)	Son 2 (la LED clignote normalement)	Lent/son 3 (la LED est allumée)	Position/Latch (la LED clignote rapidement)

MAINTENANCE

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :
• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protéger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyés mensuellement.

L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou d'un jet d'air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importante sur les optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention : Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié !

SPÉCIFICATIONS

Alimentation : AC 230V, 50Hz

Fusible: 6,3 A/250V

Contrôle de son: Microphone interne

Connexions DMX: connecteur XLR mâle / femelle à 3 broches

Ampoule HTI 150W

Taille: 373 × 295 × 451 mm

Poids: 13 kg

IM-7S

Lampe: HTI 150W, angle de faisceau: 13 degrés

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi sur notre site Web: www.beglec.com
