Produkttyp	Beweglicher Kopf-Scheinwerfer (Moving Head)
Marke	JBSYSTEMS LIGHT
Modell	IMOVE 7S
Abmessungen (L × B × H)	373 × 295 × 451 mm
Gewicht	13 kg
Stromversorgung	AC 230 V, 50 Hz
Sicherung	6,3 A / 250 V
Lampe	HTI 150 W
Abstrahlwinkel	13°
DMX-Kanäle	7
Bewegungen	Pan 540°, Tilt 270°
Farben	9 trapezförmige dichroitische Farben + Weiß, Regenbogeneffekt
Gobos	7 austauschbare rotierende Gobos + 1, Glasgobos
Dimmer	0–100 %
Stroboskop	Variable Hochgeschwindigkeit
Steuerung	DMX512, Master/Slave, CA-8 Controller (optional)
Integrierte Programme	4 Shows (Show 1–4)
Sonderfunktionen	Blackout, Pan/Tilt-Umkehr, Split Colors, Fokusanpassung, Selbsttest
Sicherheit	Mindestabstand zu beleuchteten Flächen: 1 m; max. Umgebungstemperatur: 40 °C; max. Gehäusetemperatur: 85 °C; nur für den Innenbereich
Wartung und Reinigung	Reinigung der externen Optiken: alle 30 Tage; Reinigung der internen Optiken: alle 90 Tage; Jährliche Inspektion durch qualifiziertes Personal
Ersatzteile und Reparierbarkeit	Lampe (HTI 150 W) und Sicherung (6,3 A/250 V) vom Benutzer austauschbar; interne Reparaturen müssen von einem qualifizierten Techniker durchgeführt werden
Allgemeine Informationen	Entspricht europäischen Normen; Garantie gilt nicht bei unsachgemäßer Verwendung

Häufig gestellte Fragen - IMOVE 7S JBSYSTEMS LIGHT

Wie stelle ich die DMX-Startadresse ein?

Drücken Sie MENU, bis Rddr angezeigt wird. Drücken Sie ENTER, das Display blinkt. Verwenden Sie die Tasten DOWN und UP, um die Adresse auszuwählen, dann ENTER zum Bestätigen.

Wie verwende ich das Gerät im Master/Slave-Modus?

Stellen Sie das Master-Gerät im Menü Show auf Show 1 bis Show 4 ein. Die Slaves müssen im Slave-Modus eingestellt werden (Menü SYNC). Für einen kontrastierten Effekt wählen Sie am Slave 2 light show.

Wie tausche ich die Lampe aus?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Warten Sie 10 Minuten, bis es abgekühlt ist. Lösen Sie die beiden mit open gekennzeichneten Schrauben an der Rückseite. Entfernen Sie vorsichtig die alte Lampe, indem Sie die Fassung halten. Setzen Sie die neue Lampe HTI 150 W ein, ohne sie mit bloßen Händen zu berühren. Schließen Sie das Gerät.

Wie tausche ich ein rotierendes Gobo aus?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie die Kunststoffabdeckung (4 Schrauben). Suchen Sie das Goborad, entfernen Sie den Befestigungsring, wechseln Sie das Gobo und setzen Sie den Ring wieder ein. Lösen Sie niemals die Schrauben der rotierenden Gobos.

Welche Sicherheitshinweise gelten für die Installation in der Höhe?

Die Installation muss von qualifiziertem Personal durchgeführt werden. Verwenden Sie ein Sicherungsseil, das das 12-fache des Gewichts des Geräts trägt. Der Bereich unter dem Gerät muss frei sein. Halten Sie einen Mindestabstand von 50 cm zu Wänden und einen Abstand von 1 m zu beleuchteten Flächen ein.

Was tun, wenn das Gerät kein DMX-Signal empfängt?

Je nach Einstellung im Menü blfd: Wenn y b (Ja Blackout) ausgewählt ist, schaltet das Gerät auf Blackout. Wenn n b (Kein Blackout) ausgewählt ist, wechselt es automatisch in den autonomen Modus.

Wie reinige ich die Linsen und Optiken?

Verwenden Sie ein weiches Tuch und einen Glasreiniger. Reinigen Sie die externen Optiken alle 30 Tage und die internen Optiken alle 90 Tage. Die interne Reinigung muss von einem qualifizierten Techniker durchgeführt werden.

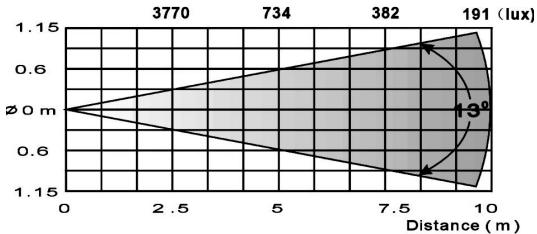

Wie groß ist der Abstrahlwinkel?

Der Abstrahlwinkel beträgt 13 Grad.

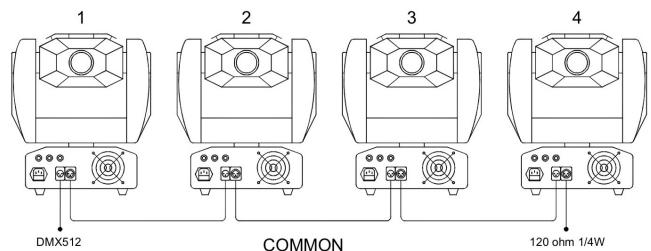

Wie schließe ich die Geräte in einer DMX-Kette an?

Verwenden Sie symmetrische 3-polige XLR-Kabel. Verbinden Sie den DMX-Controller mit dem ersten Gerät und dann jedes Gerät mit dem nächsten. Platzieren Sie einen Abschlusswiderstand von 90 bis 120 Ohm am letzten Gerät.

Was macht das Selbsttestprogramm?

Im Menü ECS (Selbsttest) durchläuft das Gerät alle seine Funktionen (Bewegungen, Farben, Gobos usw.), um deren ordnungsgemäße Funktion zu überprüfen. Drücken Sie ENTER, um den Test zu starten.

BEDIENUNGSANLEITUNG IMOVE 7S JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

INSTELLEN VAN HET TOESTEL

Bedieningspaneel:

TECHNISCHE KENMERKEN

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems®-Produkts entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, um die vollen Möglichkeiten dieses Geräts auszuschöpfen und zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Leistungsstarker Moving Head für DJs, Verleihfirmen und Discotheken
• 7 DMX Kanäle (Pan - Tilt - Farbe - Gobo - Gobo Rotation - Shutter/Shaking - Dimmer)
• Exzellente Optik für randscharfe Gobos und einen hohen Lichtaustritt. 9 dichroitische Farben + Weiß, Regenbogen-Effekt
• 7+1 auswechselbares, rotierendes Gobo (Glas Gobos)
• Blackout, 0-100% Dimmer und regelbares High Speed Stroboskop
• Eingebaute Programme und Mikrofon für Stand Alone "Master/Slave" Modus!
• Einfach anzusteuern über den Scanmaster SM1216, iLEAD Controller oder über jeden anderen DMX Controller.

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung für zukünftiges Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes bitte Bedienungsanleitung beifügen.

Packungsinhalt prüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält:

Bedienungsanleitung - iMove7S Stromkabel

SICHERHEITSHINWEISE

VORSICHT

RISIKO ELEKTRISCHER SCHLAG

NICHT ÖFFNEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie

Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren besteht, welche eine gefährliche Spannung führen. Die Spannung ist so hoch, dass hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem beleuchteten Gegenstand muss mehr als 1 Meter sein.

• Aus Umweltschutzgründen, Verpackung bitte wiederverwenden oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es doch vorkommt, bitte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedienen.
• Die Umgebungstemperatur darf 40°C nicht überschreiten.
• Die Oberflächentemperatur kann bis zu 85°C erreichen. Das Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen 10 Minuten Abkühlzeit einhalten.
• Stets den Netzstecker ziehen, wenn das Gerät für einen längeren Zeitraum nicht genutzt oder gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen und setzen lassen.
• Sicherstellen, dass die Netzspannung mit dem Geräteaufkleber übereinstimmt.
• Das Gerät nicht mit beschädigtem Netzkabel betreiben.
• Darauf achten, dass das Netzkabel nicht mit anderen Kabeln in Berührung kommt.
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
• Das Gerät nicht an einen Dimmer anschließen. Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.
• Das Gerät nicht öffnen. Abgesehen vom Tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion das Gerät nicht benutzen und mit dem Händler in Verbindung setzen.
• Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Beim Transport die Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

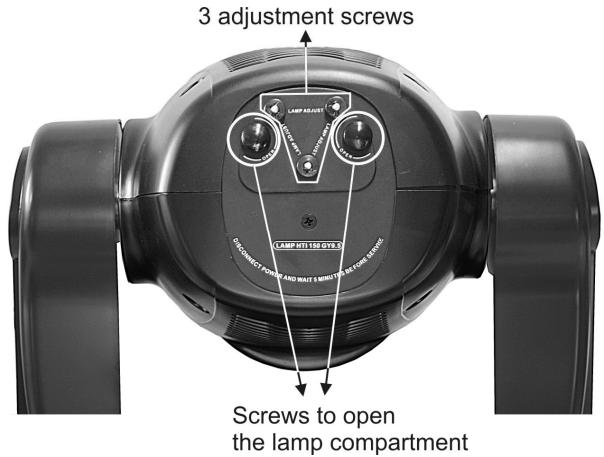

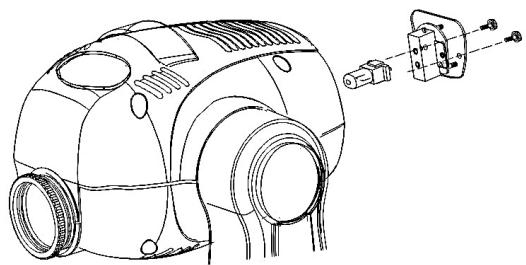

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE

Beim Austausch oder Ersatz der Lichtquelle das Gerät mindestens 10 Minuten abkühlen lassen. Stets den Netzstecker ziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc.) verwenden. Original-Ersatzteile verwenden.

Gerät abschalten und Netzstecker ziehen. - Etwa 10 Minuten abwarten, bis sich das Gerät abgekühlt hat. - Schrauben Sie die beiden Schrauben auf der Rückseite (Beschriftung OPEN) des Gerätes heraus. - Dann können Sie den Lampensockel aus dem Gerät ziehen. - Gebrauchtes Leuchtmittel herausziehen. Hierbei an der Fassung festhalten und nicht am Kabel! - An der Fassung festhalten, wenn ein neues Leuchtmittel eingesetzt wird. - Achtung! Geräteaufkleber auf der Rückseite des Geräts oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit höherer Wattzahl einsetzen! Leuchtmittel nicht mit bloßen Händen berühren! Das verkürzt die Lebenserwartung der Lichtquelle erheblich. Falls es doch einmal vorkommen sollte, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben. - Neues Leuchtmittel einsetzen und sicherstellen, dass es nicht von Kabeln berührt wird. - Fach wieder zuschrauben. - Schalten Sie den Moving Head ein und richten Sie den Strahl auf eine weiße Oberfläche. Verwenden Sie die drei Einstellschrauben, um die Lampe zu justieren. Drehen Sie so lange, bis die maximale Helligkeit erreicht ist. Fertig!

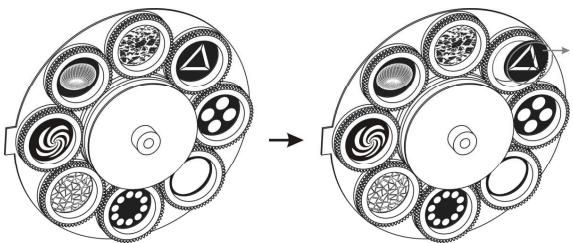

AUSTAUSCH DER ROTIERENDEN GOBOS

ACHTUNG: Einsetzen der Gobos nur, wenn das Gerät ausgeschaltet ist! Keinesfalls Schrauben der rotierenden Gobos lösen, da diese auch die Kugellager öffnet. Eine Reparatur ist ausgesprochen schwierig!

• Gerät ausschalten und Netzstecker ziehen.
• Obere Kunststoffabdeckung abnehmen (4 Schrauben). Gobopalette lokalisieren und Befestigungsring des Gobos, das Sie auswechseln wollen, mit geeignetem Werkzeug halten.
• Altes Gobo entfernen und neues Gobo einsetzen.
• Befestigungsring zusammendrücken und auf der Vorderseite des Gobos einrasten lassen. Fertig!

ÜBERKOPF-MONTAGE

Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden. - Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird. Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50 cm einhalten. - Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren. - Vor Montage sicherstellen, dass die gewählte Position mindestens das 10-fache Gerätegewicht aufnehmen kann. - Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen. - Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden! - Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! - Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind. - Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

EINSTELLEN DES GERÄTS

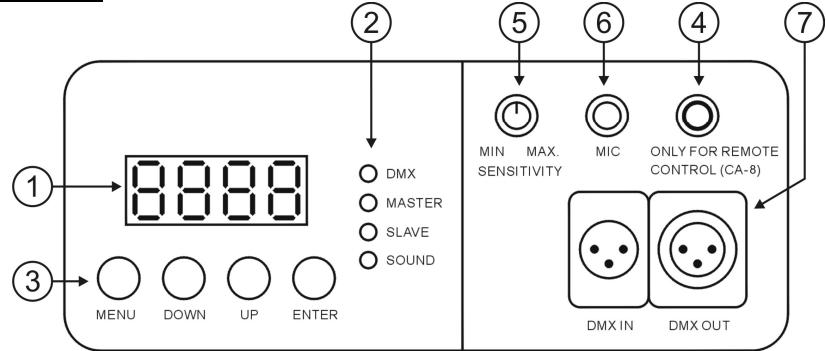

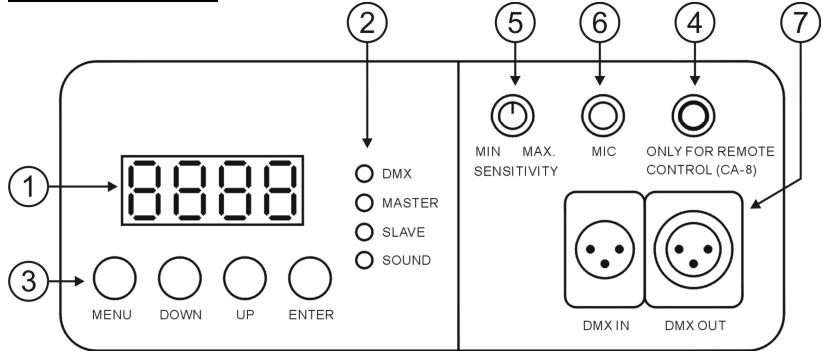

BEDIENFELD:

1. DISPLAY zeigt die verschiedenen Menüs sowie ausgewählte Funktionen.
2. LEDs

DMX	An	Gegenwärtig DMX Eingang
HAUPTGERÄT	An	Hauptgerät in Betrieb
UNTERGERÄT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

1. TASTEN

MENÜ	Zur Auswahl der Programmfungen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwärts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

1. Eingang Fernsteuerung: Schließen Sie die optionale CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.
3. MIKROFON: Zum Einsetzen des eingebauten Programms zum Rhythmus der Musik.
4. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitativ hochwertiger 3-poliger XLR M/F abgeglichener Kabel empfohlen.

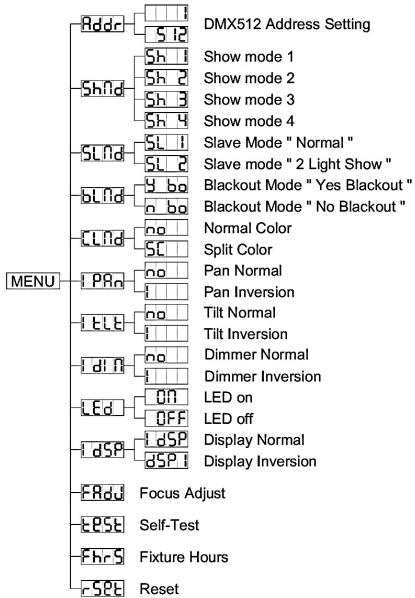

HAUPTMENÜ:

Zur Auswahl jeglicher voreingestellter Funktion MENÜ-Taste so lange drücken, bis das gewünschte Display angezeigt wird. - Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt. - Mit ABWÄRTS und AUFWÄRTS Betriebsart wählen. - Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigen. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENÜ-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX

Einstellung.

• MENU-Taste drücken, bis "Addim" im Display angezeigt wird. EINGABE (ENTER) drücken und das Display beginnt zu blinken. Mit ABWÄRTS und AUFWÄRTS die DMX512-Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Showbetrieb

Zur Auswahl des Showbetriebs in Einzel- oder Reihenbetrieb.

• MENU-Taste drücken, bis "Shfd" im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Show 1), (Show 2), (Show 3) oder (Show 4) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Show 1 - Bodenmontage, Neigungswinkel 210°.

Show 2 - Deckenmontage, Neigungswinkel 90°.

Show 3 - Montage auf dem Lautsprecher. Der Scheinwerfer ist stets auf das Publikum ausgerichtet, beispielsweise vor der Bühne. Schwenkwinkel (von links nach rechts): 160°. Neigungswinkel: 90° (60° oberhalb des Horizonts, 30° unterhalb des Horizonts).

Show 4 - Montage unter der Decke. Der Scheinwerfer projiziert hauptsächlich vor der Bühne. Schwenkwinkel (von links nach rechts): 160°. Neigungswinkel: 90° (vertikal, vorn 75°, hinten 15°).

SLAd Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENU-Taste drücken, bis Sfnd im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Normal) oder (2 Lightshow) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Blackout

Blackout: Wird kein DMX-Signal erkannt, geht das Gerät in Blackout und wartet auf das DMX-Signal. Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENU-Taste drücken, bis bLId im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Blackout ein) oder (kein Blackout) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Farben

Normal: Nur volle Farben können ausgewählt werden.

Farbspaltung: Volle Farben sowie 2 auf der Farbenpalette nebeneinander liegende Farben können ausgewählt werden.

• MENU-Taste drücken, bis "Lfd" im Display erscheint.
• Dann EINGABE (ENTER) drücken und das Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Farbspaltung) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken.

IPan SchwenkUmkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenk Umkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drücken, bis "Pan" im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und das Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Schwenk Umkehrung) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

TELE Neigung Umkehrung

Normal: Neigungsbewegung ist nicht umgekehrt.

Neigung Umkehrung: Neigungsbewegung ist umgekehrt.

• MENU-Taste drücken, bis im Display erscheint.
• Dann EINGABE (ENTER) drücken und das Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Neigung Umkehrung) einstellen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Dimmer Invertieren

Standard dimmen: Fader geschlossen (DMX Wert 000) → 100% Licht, Fader geöffnet (DMX Wert 255) → Blackout

Invertiert dimmen: Fader geschlossen (DMX Wert 000) → Blackout, Fader geöffnet (DMX Wert 255) → 100% Licht

• Drücken Sie den MENU Knopf, bis im Display angezeigt wird.
• Drücken Sie den ENTER Knopf, bis das Display anfängt zu blinken.
• Benutzen Sie den DOWN und UP Knopf, um den normalen (no) oder invertierten (in) Modus auszuwählen.
• Wenn Sie den Modus ausgewählt haben, drücken Sie die ENTER Taste zum Speichern. (Drücken Sie nicht innerhalb 8 Sekunden die ENTER Taste, wird diese Funktion nicht gespeichert)
• Um zu den Funktionen ohne Speichern zurückzukehren, drücken Sie wieder die MENU Taste.

LED Display

Display an: Display ist ständig eingeschaltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENU-Taste drücken, bis [LED] im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

IDSP Display Umkehrung

Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.

Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.

• MENU-Taste drücken bis i dsp im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zu Betriebsart DSPI (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu DSPI (Normal Display) zurückkehren.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

Fokus einstellen

Zur Einstellung der Brennweite des Lichtstrahls und der Gobos.

• MENU-Taste drücken, bis "FdU" im Display blinkt.
• EINGABE (ENTER) drücken, das Gerät begibt sich in einen Neigungswinkel von 90°.
• EINGABE (ENTER) drücken, das Gerät begibt sich in die Position Schwenk 0°.
• EINGABE (ENTER) drücken, das Gerät begibt sich in die Position Schwenk 90°.
• EINGABE (ENTER) drücken, das Gerät begibt sich in die Position Schwenk 180°.
• EINGABE (ENTER) drücken, das Gerät begibt sich in die Position Schwenk 270°.

Während der vorangegangenen 5 Schritte konnten Sie die Brennweite mit AUFWÄRTS/ABWÄRTS am Gerät einstellen (das Display zeigt die aktuelle Brennweiten-Einstellung).

Achtung: Bitte beachten Sie, dass Sie nur eine "durchschnittliche Brennweite" für alle 5 Positionen einstellen können. Eine perfekte Einstellung für jede einzelne Position ist also nicht möglich. - Zur Rückkehr zu den Funktionen MENU-Taste drücken.

Selbsttest

Zur Aktivierung des eingebauten Selbstdiagnoseprogramms, das alle Funktionen des Geräts anzeigt.

• MENÜ-Taste drücken, bis "Test" im Display blinkt.
• Mit EINGABE (ENTER) den Selbsttest starten.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

Fhr5 Stundenzähler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drücken, bis Fhr5 im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

FSE Zurückstellung

Zur erzwungenen Rückstellung des Geräts.

• MENU-Taste drücken, bis -FSE im Display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen in die Standardeinstellungen zurücksetzen.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

Bitte lesen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung in DMX nach.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protokoll ist ein weltweit verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX-Controller und ähnliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgeglichenen Kabel (z.B. JB Systems ref. 7-0063) in Reihe geschaltet sein. Zur Verhinderung von unerwünschten Effekten durch Störungen muss ein 90 Ω bis 120 Ω Endwiderstand verwendet werden. Niemals Y-Splitter-Kabel verwenden, das funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung besitzt seine eigene Startadresse, so dass sie die Kommandos vom Controller auch erreichen und dekodiert werden können.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte lesen Sie im vorherigen Kapitel (DMX-512 Adresse einstellen) nach, wie die Startadresse eingestellt wird. Die Startadresse jedes einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unmöglich, Ihnen in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einstellen müssen. Das hängt vollständig von dem verwendeten Controller ab. Also, bitte lesen Sie in der Bedienungsanleitung Ihres DMX-Controllers nach, wie die Startadresse einzustellen ist.

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display IM7S angezeigt und ähnliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden hören Sie einige Betriebsgeräusche. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie können das Gerät auf 3 verschiedene Weisen bedienen:

Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen, mit Easy Controller, mit Universal DMX Controller.

ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Wählen Sie diese Funktion, falls Sie eine unverzügliche Show ablaufen lassen wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erste Gerät die nachfolgenden Geräte und erzeugt eine automatische, tongesteuerte, synchronisierte Lightshow. Am DMX-Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchron zur Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn die Betriebsart Blackout im Menü des Hauptgeräts AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazu bitte im Kapitel „Hauptmenü" nachlesen.

HAUPTGERÄT hat 2 eingebaute Shows: Sie können (Show 1), (Show 2)

(Show 2), (Show 3) oder (Show 4) direkt im Menü des Hauptgeräts auswählen.

• UNTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergeräte eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführen (Schwenk/Neigung des Untergeräts ist umgekehrt) → im Menü der Untergeräte zu Option Slnd gehen und auswählen:

→ NormalUntergerät: Untergerät arbeitet synchron mit Hauptgerät. → 2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Diesen kleinen Controller einfach an der 1/4" Buchse des Hauptgeräts anschließen und dann folgende Funktionen steuern:

Stand-by	Blackout des Geräts
Funktion	Strobe 1.Gobo / Color sync. strobe 2-sync. strobe 3.Two-light strobe	X/Y bewegte Show Modusausswahl (Show 1 ~ Show 4)	Color/Gobo Auswahr 1. Für Gobowechsel gedrück halten. 2. Für Colorwechsel kurz drücken.	X/Y Bewegungseinstellung 1.Panposition 2.Tiltposition Erst Master einstellen, dann Slaveposition einstellen.
Modus	Sound 1 (LED off)	Sound 2 (LED blinkt normal)	Langsam/Sound 3 (LED on)	Position/ Latch (LED blinkt schnell)

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird. Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte besonders zu beachten:

• Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden.
• Gerät innen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.
• Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen.
• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.
• Alle Teile stets gut abtrocknen.
• Äußere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, die Reinigung im Inneren des Geräts nur von qualifiziertem Personal durchführen zu lassen!

TECHNISCHE EINZELHEITEN

Netzspannung: AC 230V, 50Hz

6,3 A/250V

Klangregler: Eingebautes Mikrofon

DMX-Anschlüsse: 3-poliger XLR-Stecker/Buchse

Lichtquelle HTI 150W

Abmessungen: 373 × 295 × 451 mm

Gewicht: 13 kg

IM-7S

Lampe: HTI 150W, Abstrahlwinkel: 13 Grad

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuchs von unserer Website herunterladen: www.beglec.com
