Tipo de producto	Proyector luminoso móvil head (Moving Head)
Marca	JBSYSTEMS LIGHT
Modelo	IMOVE 7S
Dimensiones (L × A × H)	373 × 295 × 451 mm
Peso	13 kg
Alimentación	AC 230 V, 50 Hz
Fusible	6,3 A / 250 V
Lámpara	HTI 150 W
Ángulo del haz	13°
Canales DMX	7
Movimientos	Pan 540°, Tilt 270°
Colores	9 colores dicroicos trapezoidales + blanco, efecto arcoíris
Gobos	7 gobos rotativos intercambiables + 1, gobos de vidrio
Regulador	0–100 %
Estroboscopio	Alta velocidad variable
Control	DMX512, maestro/esclavo, controlador CA-8 (opcional)
Programas integrados	4 shows (Show 1–4)
Funciones especiales	Apagón, inversión Pan/Tilt, división de colores, ajuste del enfoque, autoprueba
Seguridad	Distancia mín. de superficies iluminadas: 1 m; Temperatura ambiente máx.: 40 °C; Temperatura de la carcasa máx.: 85 °C; Uso interior solamente
Mantenimiento y limpieza	Limpieza de ópticas externas: cada 30 días; Limpieza de ópticas internas: cada 90 días; Inspección anual por personal cualificado
Piezas de repuesto y reparabilidad	Lámpara (HTI 150 W) y fusible (6,3 A/250 V) reemplazables por el usuario; las reparaciones internas deben ser realizadas por un técnico cualificado
Información general	Conforme a las normas europeas; Garantía no aplicable en caso de uso incorrecto

Preguntas frecuentes - IMOVE 7S JBSYSTEMS LIGHT

¿Cómo ajustar la dirección DMX de inicio?

Presione MENU hasta que aparezca Rddr. Presione ENTER, la pantalla parpadea. Use las teclas DOWN y UP para elegir la dirección, luego ENTER para confirmar.

¿Cómo usar el dispositivo en modo maestro/esclavo?

Ajuste el dispositivo maestro en Show 1 a Show 4 en el menú Show. Los esclavos deben ajustarse en modo esclavo (menú SYNC). Para un efecto contrastado, seleccione 2 light show en el esclavo.

¿Cómo reemplazar la lámpara?

Apague el dispositivo y desconéctelo. Espere 10 minutos a que se enfríe. Desatornille los dos tornillos marcados open en la parte trasera. Retire con cuidado la lámpara vieja sujetando el portalámparas. Inserte la nueva lámpara HTI 150 W sin tocarla con las manos desnudas. Vuelva a cerrar.

¿Cómo reemplazar un gobo rotativo?

Apague el dispositivo y desconéctelo. Abra la tapa de plástico (4 tornillos). Localice la rueda de gobos, retire el anillo de fijación, cambie el gobo, luego vuelva a colocar el anillo. Nunca afloje los tornillos de los gobos rotativos.

¿Cuáles son las instrucciones de seguridad para la instalación en altura?

La instalación debe ser realizada por personal cualificado. Use un cable de seguridad que soporte 12 veces el peso del dispositivo. El área debajo del dispositivo debe estar despejada. Mantenga una distancia de al menos 50 cm de las paredes y una distancia de 1 m de las superficies iluminadas.

¿Qué hacer si el dispositivo no recibe señal DMX?

Según el ajuste del menú blfd: si y b (yes black-out) está seleccionado, el dispositivo se pone en apagón. Si n b (no black-out) está seleccionado, pasa automáticamente al modo autónomo.

¿Cómo limpiar las lentes y ópticas?

Use un paño suave y un producto limpiador para lentes. Limpie las ópticas externas cada 30 días y las ópticas internas cada 90 días. La limpieza interna debe ser realizada por un técnico cualificado.

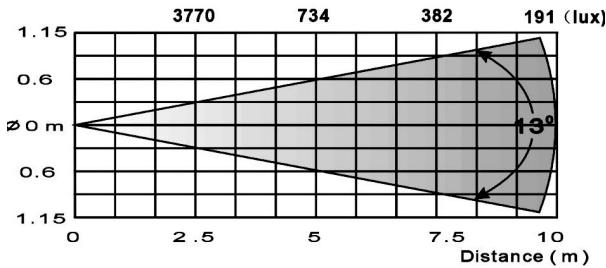

¿Cuál es el ángulo del haz de luz?

El ángulo del haz es de 13 grados.

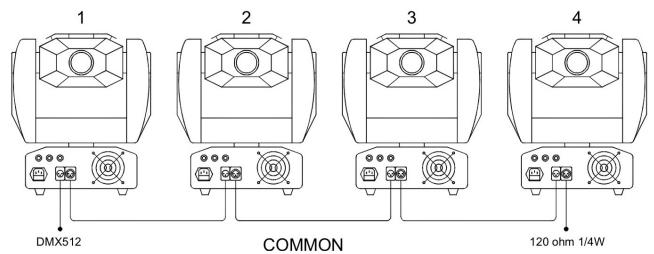

¿Cómo conectar los dispositivos en cadena DMX?

Use cables XLR simétricos de 3 pines. Conecte el controlador DMX al primer dispositivo, luego conecte cada dispositivo al siguiente. Coloque una resistencia de terminación de 90 a 120 ohmios en el último dispositivo.

¿Qué hace el programa de autoprueba?

En el menú ECS (Self-Test), el dispositivo revisa todas sus funciones (movimientos, colores, gobos, etc.) para verificar su correcto funcionamiento. Presione ENTER para iniciar la prueba.

MANUAL DE USUARIO IMOVE 7S JBSYSTEMS LIGHT

Manual de instrucciones ES

WWW.BEGLEC.COM

Recicle el aparato y las pilas usadas de forma ecológica conforme a las disposiciones legales de su país.

Gracias por comprar este producto JB Systems. Para sacar el máximo rendimiento a sus posibilidades y por su propia calidad, lea estas instrucciones de funcionamiento antes de comenzar a utilizar esta unidad.

CARACTERÍSTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices nacionales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documentos correspondientes han sido depositados por el fabricante.

• Este dispositivo ha sido diseñado para producir efectos luminosos decorativos y se utiliza en sistemas para espectáculos luminosos.
• Potente haz móvil para DJs profesionales, compañías de alquiler y discotecas.
• 7 canales DMX (panorámica - inclinación - color - gobo - rotación de gobo - obturador/sacudida - regulador de intensidad luminosa).
• Óptica excelente para gobos bien definidos y gran emisión luminosa. 9 colores dicroicos trapezoidales más blanco, efecto arco iris.
• 7+1 gobos giratorios intercambiables (también gobos de cristal).
• Oscurecimiento, regulador de intensidad luminosa 0-100% y estroboscópica variable de alta velocidad.
• Programas y micrófono incorporados para modalidad "maestra/esclava" independiente.
• Fácilmente controlable por el controlador Scanmaster SM1216, controlador iLEAD y cualquier controlador DMX.

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a utilizar esta unidad, compruebe que no haya habido daños durante el transporte. Si observa algo raro, no utilice el dispositivo y consulte primero a su distribuidor.
• Importante: Este dispositivo ha salido de nuestras instalaciones en perfecto estado y bien embalado. Es absolutamente necesario que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecesario queda excluido de la garantía. El distribuidor no asumirá ninguna responsabilidad por cualquier defecto o problema que surja por no haberse seguido el manual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vende este aparato más adelante, asegúrese de incluir este manual de usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Unidad iMove 7S
• Cable de red
• Instrucciones de funcionamiento

INSTRUCCIONES DE SEGURIDAD:

PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no quite la cubierta superior. No existen piezas en el interior que pueda reparar el usuario. Asigne el mantenimiento y las reparaciones a personal cualificado.

El símbolo en forma de rayo con cabeza de flecha dentro de un triángulo equilátero se emplea para alertar sobre el uso o presencia de "voltaje peligroso" no aislado dentro de la carcasa del producto, con la magnitud suficiente para constituir un riesgo de descarga eléctrica. El signo de exclamación dentro de un triángulo equilátero se emplea para alertar al usuario de la presencia de instrucciones de funcionamiento y mantenimiento importantes en el texto que acompaña a este aparato. Este símbolo indica: Usar solo en el interior.

Este símbolo indica: Leer las instrucciones.

Este símbolo indica: La distancia mínima de objetos iluminados. La distancia mínima entre la emisión luminosa y la superficie iluminada tiene que ser más de 1 metro. - Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo posible. - Un nuevo efecto luminoso provoca a veces humo y/u olor no deseados. Esto es normal y desaparece después de algunas horas. - Para evitar incendios o riesgos de descarga, no exponga la unidad a la lluvia o a la humedad. - Para evitar que se forme condensación en el interior, deje que la unidad se adapte a la temperatura exterior. Cuando la lleve a una habitación cálida después del transporte. Si la condensación impide que la unidad funcione a pleno rendimiento, puede incluso provocar daños. - Esta unidad solo puede usarse en el interior. - No coloque objetos metálicos ni derrame líquidos dentro del reproductor de la unidad. Se pueden producir descargas eléctricas o fallos de funcionamiento bajo el control. - Si algún objeto extraño entra en la unidad, desconecte instantáneamente el suministro eléctrico. - Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes. - No cubra ninguna abertura de ventilación: puesto que podría producirse un sobrecalentamiento de la unidad. - Evite el uso en ambientes con polvo y limpie la unidad regularmente. - Mantenga la unidad lejos de los niños. - Las personas sin experiencia no deben utilizar este aparato. - La máxima temperatura ambiente para un funcionamiento seguro es de 40°C . No utilice la unidad a temperaturas ambiente superiores. - La temperatura de la superficie de la unidad puede alcanzar hasta 85°C . No toque la carcasa sin protección durante el funcionamiento. - Asegúrese de que bajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento. - Deje que el aparato se enfríe durante al menos 10 minutos antes de reemplazar la bombilla o comenzar el mantenimiento. Desenchufe siempre la unidad cuando no vaya a ser utilizada durante un largo periodo de tiempo o antes de reemplazar la bombilla o comenzar el mantenimiento. - La instalación eléctrica solo debe ser llevada a cabo por personal cualificado, de acuerdo con las regulaciones sobre seguridad eléctrica y mecánica de su país. - Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad. - El cable de alimentación siempre debe estar en perfecto estado: Apague la unidad inmediatamente cuando observe daños o desperfectos en el cable de alimentación. - Nunca deje que el cable de alimentación entre en contacto con otros cables! - Este aparato debe conectarse a tierra para cumplir con las regulaciones sobre seguridad. - No conecte la unidad a ningún regulador de voltaje. - Utilice siempre un cable de seguridad apropiado y homologado cuando instale la unidad. - Para evitar descargas eléctricas, no abra la cubierta. Además de la lámpara y el fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario. - Nunca repare un fusible ni derive el soporte del fusible. [Reemplace siempre el fusible dañado por un fusible del mismo tipo y asignación eléctrica] - En caso de que ocurran problemas de funcionamiento serios, deje de utilizar el aparato y póngase en contacto con su distribuidor inmediatamente. - La carcasa y la lente deben reemplazarse si presentan daños visibles. - Utilice el embalaje original cuando tenga que transportar el dispositivo. - Por razones de seguridad se prohíbe realizar modificaciones no autorizadas en la unidad.

Importante: Nunca mire directamente a la fuente de luz. No utilice el efecto en presencia de personas epilépticas.

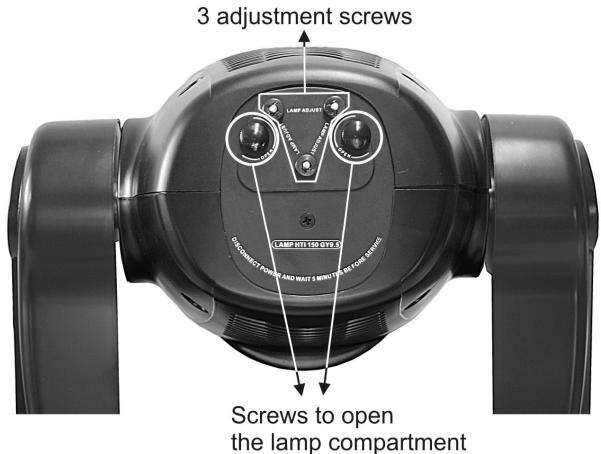

REEMPLAZO Y COLOCACIÓN DE LA LÁMPARA

Cuando tenga que reemplazar la lámpara o realizar el mantenimiento de esta, no abra el aparato hasta 10 minutos después

de haberla apagado para que se enfríe. Desconecte siempre la unidad antes de realizar el mantenimiento. Utilice siempre el mismo tipo de piezas de repuesto (bombillas, fusibles, etc.). Cuando reemplace piezas, utilice solo piezas de repuesto originales.

• Apague la unidad y desenchufe el cable de red.
• Espere todas 10 horas hasta que la unidad se haya enfriado.
• Desenrosque los dos tornillos de la parte trasera de la unidad donde esté escrito el signo "abierto".
• Desprenda suavemente el casquillo de la lámpara del compartimento de la lámpara.
• Desconecte la lámpara vieja. Sujete el casquillo de la lámpara cuando desconecta la lámpara en vez de tirar del cable.
• Sujete el casquillo de la lámpara cuando empuja suavemente la nueva lámpara en el casquillo. ¡Atención! Compruebe la etiqueta en el lado posterior del dispositivo o lea las especificaciones en este manual para saber qué lámpara utiliza. ¡Nunca instale lámparas con un vataje superior! Las lámparas con un vataje superior generan temperaturas para las que el dispositivo no ha sido diseñado. Si utiliza un transformador de lámpara, se quemará bajo la sobrecarga de corriente.
• ¡No toque la bombilla sin protegerse las manos! Esto reduce drásticamente la vida útil de la lámpara. Si ha tocado la lámpara, límpiela con un paño y alcohol de quemar. Limpie la lámpara antes de instalarla.
• Vuelva a colocar la nueva lámpara bajo de la unidad. Asegúrese de que los cables no toquen la lámpara.
• Cierre el compartimento de la lámpara con los tornillos.
• Encienda la unidad y dirija el haz hacia una superficie blanca. Utilice los tres tornillos de ajuste que se indican en "Ajuste de lámpara". Gire suavemente estos tornillos hasta que obtenga la máxima emisión luminosa.
• ¡Ya está!

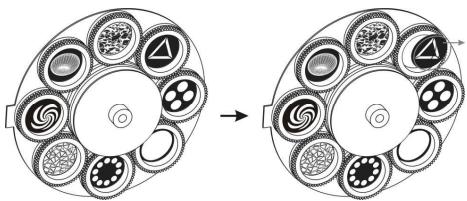

INTERCAMBIO/ROTACIÓN DE GOBOS

Atención: ¡Instale los gobos solo cuando la unidad esté apagada! Nunca desatornille los tornillos del gobo giratorio puesto que el cojinete de bola se abrirá. ¡Reparar eso es muy difícil!

• Desconecte la alimentación y desenchufe la unidad.
• Abra la cubierta superior de plástico (4 tornillos).
• Localice la rueda de gobo y retire el anillo de fijación del gobo que desee cambiar con una herramienta adecuada.
• Retire el gobo e inserte el nuevo gobo.
• Presione el anillo de fijación conjuntamente e insértelo en la parte frontal del gobo. ¡Ya está!

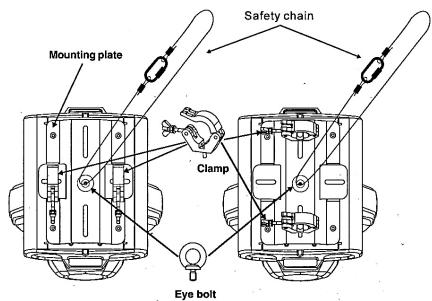

MONTAJE SUPERIOR

• Importante: La instalación solo debe llevarse a cabo por personal técnico cualificado. Una instalación incorrecta puede evocar lesiones graves y/o daños en la propiedad. El montaje superior requiere mucha experiencia. Deben respetarse los límites de carga de funcionamiento, deben utilizarse materiales de instalación homologados, el dispositivo instalado debe inspeccionarse regularmente por su seguridad.
• Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• El dispositivo debe instalarse lejos del alcance de las personas y de las áreas exteriores sobre las que puedan andar o sentarse.
• Antes del montaje asegúrese de que el área de la instalación pueda soportar una energía mínima de 10 veces el peso de la unidad.
• Utilice siempre un cable de seguridad homologado que pueda soportar 12 veces el peso del dispositivo cuando instale la unidad. Este accesorio de seguridad secundario debe instalarse de forma que ninguna pieza de la instalación pueda caerse más de 20 cm si falla el accesorio principal.
• El dispositivo debe fijarse correctamente; un montaje con giro libre es peligroso y no debe considerarse.
• No cubra ninguna abertura de ventilación, ya que podría producirse un sobrecalentamiento de la unidad.
• El operario debe asegurarse de que las instalaciones relacionadas con la seguridad son aprobadas por un experto antes de utilizarlas por primera vez. Las instalaciones deben inspeccionarse anualmente por una persona cualificada para asegurar que la seguridad es óptima.

CONFIGURACIÓN DE LA UNIDAD

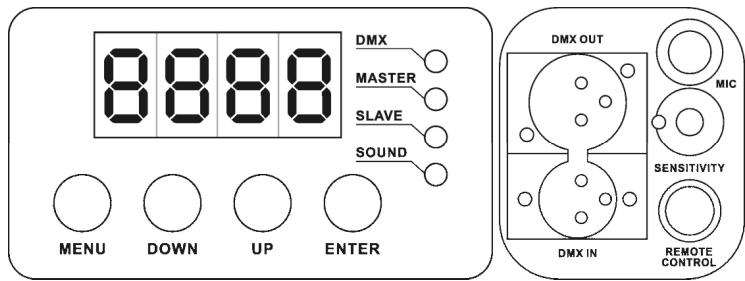

PANEL DE CONTROL:

• DISPLAY muestra los varios menús y las opciones.
• LEDs

DMX	Fijo	Entrada DMX presente
MASTER	Fijo	Modalidad maestra
SLAVE	Fijo	Modalidad esclava
SOUND	arpadeando	Activación de sonido

• BOTONES

MENU	Para selecciónar las functiones de programación
DOWN	Para ir hacer atrás en las functiones selecciónadas
UP	Para ir hacer delante en las functiones selecciónadas
ENTER	Para confirmar las functiones selecciónadas

• ENTRADA DEL MANDO A DISTANCIA: Se utiliza para conectar un controlador manual CA-8 cuando la unidad se usa en modalidad independiente o maestra/esclava.
• SENSIBILIDAD: Se utiliza para ajustar la sensibilidad del micrófono cuando la unidad se utiliza en modalidad independiente o maestra/esclava.
• MICRÓFONO: Se utiliza para activar los programas internos al ritmo de la música.
• ENTRADA/SALIDA DMX: Se utiliza para la unión DMX512. Utilice un cable equilibrado de 3 clavijas XLR M/H de buena calidad para unir las unidades.

MENÚ PRINCIPAL:

• Para seleccionar cualquiera de las funciones preestablecidas, pulse el botón MENU hasta que aparezca en pantalla la opción que desee.
• Seleccione la función con el botón ENTER. La pantalla parpadeará.
• Utilice los botones DOWN y UP para cambiar la modalidad.
• Una vez que haya seleccionado la modalidad necesaria, pulse el botón ENTER para seleccionar. Después de 8 segundos la pantalla volverá automáticamente a las funciones principales sin ningún cambio. Para volver a los cambios pulse el botón MENU. Las funciones principales se muestran a la derecha.

Ajuste de la dirección DMX512

Se utiliza para ajustar la dirección de inicio en una configuración DMX.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para cambiar la dirección DMX512.
• Una vez que se muestre la dirección correcta en pantalla, pulse el botón ENTER para guardarla. (O volver automáticamente a las unidades principales sin hacer ningún cambio tras 8 segundos).

Para volver a las funciones principales sin hacer cambios, pulse el botón MENU.

Modalidad Espectáculo

Se utiliza para seleccionar la modalidad

Espectáculo cuando se usa de forma

independiente o en modalidad maestro/esclava.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar las

modalidades (Espectáculo 1) o (Espectáculo 2) o (Espectáculo 3) o (Espectáculo 4).

• Una vez que se muestre la modalidad correcta en pantalla, pulse el botón ENTER para guardarla. (O volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos).

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Modalidad Espectáculo 1 - El aparato se coloca en el suelo. Ángulo de movimiento de inclinación 210°.

Modalidad Espectáculo 2 - El aparato se fija bajo el techo. Ángulo de movimiento de inclinación 90°.

Modalidad Espectáculo 3 - El aparato se coloca sobre un PODIO, delante de los espectadores. El haz siempre se proyecta en la dirección de la audiencia; p. ej., delante del escenario. Ángulo de movimiento panorámico (de izquierda a derecha a izquierda): 160°. Ángulo de movimiento de inclinación: 90° (60° por encima del horizonte; 30° por debajo del horizonte).

Modalidad Espectáculo 4 - El aparato se fija bajo el techo. El haz se proyecta principalmente delante del escenario. Ángulo de movimiento panorámico (izquierda a derecha a izquierda): 160°. Ángulo de movimiento de inclinación: 90° (vertical, frontal 75°; trasero 15°).

Modalidad esclava

Se utiliza para hacer que la unidad esclava funcione de forma opuesta a la maestra o en total sincronización.

• Pulse el botón MENU SLD hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar entre las modalidades (normal) o (Espectáculo de 2 luces).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (O volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos). Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Modalidad Oscurecimiento

Modalidad Oscurecimiento: cuando no se detecta una señal DMX, la unidad entra en modalidad Oscurecimiento y espera a la señal DMX.

Sin modalidad Oscurecimiento: cuando no se detecta ninguna señal DMX, la unidad pasa automáticamente a modalidad independiente.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad b (oscurecimiento sí) o n b (oscurecimiento no).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para volver a las funciones principales sin hacer cambios, pulse el botón MENU otra vez.

Modalidad Color

Normal: solo se pueden seleccionar colores totales.

Colores divididos: se pueden seleccionar colores totales y 2 colores contiguos en la rueda de colores.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad no (normal) o ST (color dividido).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para volver a las funciones principales sin hacer cambios, pulse el botón MENU otra vez.

Inversión panorámica

Normal: El movimiento panorámico no se invierte.

Inversión de panorama: El movimiento panorámico se invierte.

• Pulse el botón MENU [Pan] hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad (normal) o (inversión panorámica).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (O volver automáticamente a las configuraciones principales sin hacer ningún cambio tras 8 segundos). Para volver a las configuraciones sin hacer cambios, pulse el botón MENU otra vez.

Inversión de inclinación

Normal: El movimiento de inclinación no se invierte.

Inversión de inclinación: El movimiento de inclinación se invierte.

• Pulse el botón MENU [Tilt] hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad (normal) o (inversión de inclinación).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (O volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos).

Para volver a las configuraciones sin hacer cambios, pulse el botón MENU otra vez.

Inversión de regulador de intensidad luminosa

Regulación de intensidad luminosa estándar: luminosa total

fader cerrado (valor DMX 000) → emisión

Regulación de intensidad luminosa invertida: oscurecimiento

fader abierto (valor DMX 255) → oscurecimiento fader cerrado (valor DMX 000) →

fader abierto (valor DMX 255) → emisión

luminosa total

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad (normal) o (inversión de regulación de intensidad luminosa).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio en 3 segundos) Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Pantalla de LED

Pantalla encendida: la pantalla siempre está encendida.

Pantalla apagada: la pantalla está apagada cuando no se utiliza.

• Pulse el botón MENU hasta que la pantalla muestre [LED]
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar ON (pantalla siempre encendida) u OFF (pantalla apagada cuando no se usa).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para volver a las funciones sin hacer cambio, pulse el botón MENU otra vez.

Inversión de pantalla

Pantalla normal: la pantalla se puede leer cuando la unidad está en el suelo. Inversión de pantalla: la pantalla se puede leer cuando la unidad está montada al revés.

• Pulse el botón MENU [DSP] hasta que parpadee en la pantalla. (pantalla normal)
• Utilice el botón ENTER para cambiar a la modalidad [DSP] (inversión de pantalla), la opción se almacenará automáticamente después de 8 segundos. O pulse el botón ENTER de nuevo para volver a la modalidad DSP.
• Para volver a las funciones principales, pulse el botón MENU.

Ajuste de enfoque

Se utiliza para ayudarle a ajustar el enfoque del haz de luz y gobos.

• Pulse el botón MENU FR hasta que parpadee en la pantalla.
• Pulse el botón ENTER para que la unidad vaya a la posición "inclinación 90° ".
• Pulse el botón ENTER para que la unidad vaya a la posición "panorámica 0° ".
• Pulse el botón ENTER para que la unidad vaya a la posición "panorámica 90° ".
• Pulse el botón ENTER para que la unidad vaya a la posición "panorámica 180° ".
• Pulse el botón ENTER para que la unidad vaya a la posición “panorámica 270°”.

En los 5 pasos anteriores podrá ajustar el enfoque con los botones UP/DOWN en la unidad (la pantalla muestra el estado de enfoque actual).

Atención: tenga en cuenta que solo puede ajustar un "enfoque medio" para las 5 posiciones, por lo que no es posible ajustar el enfoque perfectamente nítido para todas las direcciones. - Para volver a las funciones pulse el botón MENU.

Autodiagnóstico

Se utiliza para activar un programa de "autodiagnóstico" que muestra todas las posibilidades de la unidad. - Pulse el botón MENU hasta que parpadee en la pantalla.

• Pulse el botón ENTER para iniciar el programa de autodiagnóstico interno.
• Para volver a las funciones pulse el botón MENU.

Horas del aparato

Se utiliza para ver el número de horas de funcionamiento de la unidad.

• Pulse el botón MENU hasta que parpadee en la pantalla.
• Pulse el botón ENTER para ver el número de horas de funcionamiento en la pantalla.
• Para volver a las funciones pulse el botón MENU.

Restaurar

Se utiliza para restaurar la unidad.

• Pulse el botón MENU hasta que parpadee en la pantalla.
• Pulse ENTER para restaurar todos los canales a su posición estándar.
• Para volver a las américas pulse el botón MENU.

Compruebe también el capítulo sobre la configuración del canal DMX de la unidad para saber cómo forzar una restauración mediante DMX.

CONEXIÓN DE LA UNIDAD MEDIANTE DMX

El protocolo DMX es una señal de alta velocidad muy utilizada para controlar equipos de iluminación inteligente. Necesita conectar en cadena su controlador DMX y todos los efectos luminosos conectados con un cable XLR M/F equilibrado de buena calidad. Para evitar un comportamiento anómalo de los efectos luminosos, debido a interferencias, debe utilizar un terminador de 90 Ω a 120 Ω al final de la línea. Nunca utilice cables divisores en Y, ¡no funcionarán!

Cada efecto luminoso en la cadena necesita responder a su propia dirección de inicio de forma que sepa qué comando del controlador debe descodificar.

- AJUSTE DE LA DIRECCIÓN DE INICIO CORRECTA:

Consulte el capítulo anterior (ajuste de dirección DMX-512) para saber cómo ajustar la dirección de inicio en esta unidad. La dirección de inicio de cada unidad es muy importante. Lamentablemente es imposible decirle en este manual de usuario qué dirección de inicio debe ajustar porque esto dependerá completamente del controlador que utilice... Consulte el manual de usuario de su controlador DMX para saber qué direcciones de inicio debe ajustar.

CONFIGURACIÓN DMX DE IMOVE 7S:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
Pan	Tilt	Shutter/Shaking	Gobo
540°	270°	248-255 Open	255 Fastest speed Gobo change
		247 Fastest speed Shaking	128 Slowest speed Gobo change
		132 Slowest speed shaking	112-127
			096-111
			080-095
270°	135°	131 Fastest speed shutter	064-079
		16 Slowest speed shutter	048-063
			032-047
0°	0°	008-015 Open	016-031
		000-007 Blackout	000-015

Ch5		Ch6	Ch7
Color		Gobo Rotation	Dimmer
Normal	Split	246-255 Stopped	255 0%
255 Fastest speed Rainbow effect	255 Fastest speed Rainbow effect	245 Fastest speed clockwise
128 Slowest speed Rainbow effect	128 Slowest speed Rainbow effect	135 Slowest speed clockwise
116-127 Pink	113-120 Light Green
103-115 Light Green	106-112 UV/Purple+light Green
090-102 UV Purple	098-105 UV Purple
077-089 Blue	091-097 Blue+UV Purple	121-134 Stopped
064-076 Orange	083-090 Blue	120 Slowest speed counterclockwise
052-063 Yellow	068-075 Orange
039-051 Light Blue	061-067 Yellow+Orange	010 Fastest speed counterclockwise
026-038 Magenta	063-060 Yellow
013-025 Green	046-052 Light Blue+Yellow
000-012 White	038-045 Light Blue
000-012 White	031-037 Magenta+Light Blue
000-012 White	023-030 Magenta
013-025 Green	016-022 Green+Magenta
000-012 White	008-015 Green	000-009 Stopped	000 100%

MANEJO DE LA UNIDAD

Cada vez que encienda la unidad, se mostrará IM75 en la pantalla, todos los motores volverán a su posición original y puede que oiga algunos ruidos durante 20 segundos. Después de esto, la unidad estará lista para recibir la señal DMX o ejecutar los programas incorporados.

Puede manejar la unidad de tres formas:

○ Mediante la función preprogramada incorporada maestra/esclava ○ Mediante el controlador fácil CA-8 ○ Mediante el controlador DMX universal

• MEDIANTE LA FUNCIÓN PREPROGRAMADA INCORPORADA MAESTRA/ESCLAVA

Seleccione esta unidad cuando desee un espectáculo luminoso instantáneo. Uniendo las unidades en conexión maestra/esclava, la primera unidad controlará el resto de unidades para proporcionar un espectáculo luminoso automático, sonoro y sincronizado. Su entrada DMX no tendrá nada conectado y su LED de maestra está encendido constantemente y el LED de sonido parpadeará con la música.

Importante: la función de confluencia y las modalidades de curación en el menú de la unidad maestra están desactivadas; en caso contrario, no ocurrirá nada más. Véase más sobre esta opción en el párrafo "Menú principal".

MAESTRA dispone de 4 espectáculos incorporados: puede seleccionar

(Espectáculo 1), (Espectáculo 2), (Espectáculo 3) o (Espectáculo 4) directamente en el menú de la unidad maestra.

• ESCLAVA dispone de 2 opciones de funcionamiento: las otras unidades se ajustan en modalidad esclava (el LED de esclava está constantemente encendido).

Para crear un gran espectáculo luminoso, puede introducir movimientos de contraste (la panorámica/inclinación de la unidad esclava se invierte). En el menú de esclavas puede ir a la opción y seleccionar:

→ Esclava normal: la unidad esclava funciona en sincronización con la maestra. → Espectáculo de 2 luces: la unidad esclava funciona en oposición a la maestra.

MEDIANTE CONTROLADOR FÁCIL:

Cuando se utilice en modalidad maestra/esclava, le recomendamos encarecidamente que utilice el "controlador fácil" CA-8. Conecte este pequeño controlador al jack de 1/4" de la unidad maestra y podrá controlar las siguientes FUNCIONES:

Stand by	Oscurece lainstitution
Función	Estroboscópica1. Estroboscópica sinc. Gobo / Color2. Estroboscópica sinc.3. Estroboscópica 2 luces	Selección de modo de expectáculo de movimiento X/Y (Espectáculo 1 ~ Espectáculo 4 )	Selección Color/Gobo1. Mantenga pulsado para携带 gobo. 2. Pulse brevamente para携带 el color	Ajuste de Movement X/Y1. Posición de panoramaática2. Posición de inclínación3. Regulator de intensidad luminosa Primero, ajuste la�性mastra, bajo, ajuste la�性de la�性de lasnada esclava
Modalidad	Sonido 1(LED apagado)	Sonido 2(LED parpadeando normalmente)	Lento/Sonido 3(LED encendido)	Posición/Enganche(LED parpadeando rápidamente)

MANTENIMIENTO

• Asegúrese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento.
• Apague la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfriado.

Durante la inspección deben comprobarse los siguientes puntos:

• Todos los tornillos utilizados para instalar el dispositivo y las demás piezas deben apretarse firmemente y no corroerse.
• Las carcasas, las fijaciones y los puntos de instalación (techo, suspensiones) no deben presentar ninguna deformidad.
• Cuando una lente óptica esté visiblemente dañada por grietas o rasguños profundos, debe ser reemplazada.
• Los cables de red deben estar en perfecto estado y deben reemplazarse inmediatamente incluso si el problema detectado es (PC).
• Para proteger al aparato del sobrecalentamiento, las aletas de refrigeración (si las hubiera) y las aberturas de ventilación deben limpiarse mensualmente.
• El interior del dispositivo debe limpiarse anualmente mediante una aspiradora o chorro de aire.
• La limpieza de las lentes internas y externas y/o espejos debe llevarse a cabo periódicamente para optimizar la emisión luminosa. La frecuencia de limpieza depende del entorno en el que funciona el aparato: los ambientes húmedos, con humo o especialmente sucios pueden provocar una mayor acumulación de suciedad en los elementos ópticos del aparato.
• Limpie con un paño suave utilizando productos de limpieza de cristales normales.
• Seque siempre las piezas con cuidado.
• Limpie los elementos ópticos externos al menos una vez cada 30 días.
• Limpie los elementos ópticos internos al menos una vez cada 90 días.

Atención: ¡Le recomendamos encarecidamente que la limpieza interna sea llevada a cabo por personal cualificado!

ESPECIFICACIONES

Entrada de red:

CA 230V, 50Hz

Fusible:

6,3 A/250V

Control de sonido:

Micrófono interno

Conexiones DMX:

3 clavijas XLR macho / hembra

Lámpara:

HTI: 150W

Tamaño:

373 × 295 × 451 mm

Peso:

13 kg

IM-7S Lámpara: HTI 150W Ángulo del haz: 13 grados. Toda la información está sujeta a cambios sin previo aviso.

Puede descargar la última versión de este manual de usuario en nuestra página web:

www.beglec.com
