Producttype	Bewegende kop projector (Moving Head)
Merk	JBSYSTEMS LIGHT
Model	IMOVE 7S
Afmetingen (L × B × H)	373 × 295 × 451 mm
Gewicht	13 kg
Voeding	AC 230 V, 50 Hz
Zekering	6,3 A / 250 V
Lamp	HTI 150 W
Bundelhoek	13°
DMX-kanalen	7
Bewegingen	Pan 540°, Tilt 270°
Kleuren	9 trapeziumvormige dichroïsche kleuren + wit, regenboogeffect
Gobos	7 verwisselbare draaibare gobo's + 1, glazen gobo's
Dimmer	0–100 %
Stroboscoop	Variabele hoge snelheid
Besturing	DMX512, master/slave, CA-8 controller (optioneel)
Ingebouwde programma's	4 shows (Show 1–4)
Speciale functies	Blackout, Pan/Tilt inversie, split colors, focus aanpassing, zelftest
Veiligheid	Min. afstand tot verlichte oppervlakken: 1 m; Max. omgevingstemperatuur: 40 °C; Max. behuizingstemperatuur: 85 °C; Alleen voor gebruik binnenshuis
Onderhoud en reiniging	Reiniging externe optiek: elke 30 dagen; Reiniging interne optiek: elke 90 dagen; Jaarlijkse inspectie door gekwalificeerd personeel
Reserveonderdelen en repareerbaarheid	Lamp (HTI 150 W) en zekering (6,3 A/250 V) vervangbaar door gebruiker; interne reparaties moeten worden uitgevoerd door een gekwalificeerde technicus
Algemene informatie	Voldoet aan Europese normen; Garantie niet van toepassing bij verkeerd gebruik

Veelgestelde vragen - IMOVE 7S JBSYSTEMS LIGHT

Hoe stel ik het DMX-startadres in?

Druk op MENU totdat Rddr wordt weergegeven. Druk op ENTER, het scherm knippert. Gebruik de toetsen DOWN en UP om het adres te kiezen, druk vervolgens op ENTER om te bevestigen.

Hoe gebruik ik het apparaat in master/slave-modus?

Stel het master-apparaat in op Show 1 tot Show 4 in het menu Show. De slaves moeten worden ingesteld op slave-modus (menu SYNC). Kies voor een contrasterend effect 2 light show op de slave.

Hoe vervang ik de lamp?

Zet het apparaat uit en ontkoppel het. Wacht 10 minuten tot het is afgekoeld. Draai de twee schroeven los gemarkeerd met open aan de achterkant. Verwijder voorzichtig de oude lamp terwijl u de fitting vasthoudt. Plaats de nieuwe lamp HTI 150 W zonder deze met blote handen aan te raken. Sluit de behuizing.

Hoe vervang ik een draaibare gobo?

Zet het apparaat uit en ontkoppel het. Open het plastic deksel (4 schroeven). Zoek het gobo-wiel, verwijder de bevestigingsring, vervang de gobo en plaats de ring terug. Draai nooit de schroeven van de draaibare gobo's los.

Wat zijn de veiligheidsvoorschriften voor installatie op hoogte?

De installatie moet worden uitgevoerd door gekwalificeerd personeel. Gebruik een veiligheidskabel die 12 keer het gewicht van het apparaat kan dragen. Het gebied onder het apparaat moet vrij zijn. Houd een minimale afstand van 50 cm tot muren en een afstand van 1 m tot verlichte oppervlakken aan.

Wat te doen als het apparaat geen DMX-signaal ontvangt?

Afhankelijk van de instelling in het menu blfd: als y b (yes black-out) is geselecteerd, gaat het apparaat in black-out. Als n b (no black-out) is geselecteerd, schakelt het automatisch over naar de stand-alone modus.

Hoe reinig ik de lenzen en optiek?

Gebruik een zachte doek en een reinigingsmiddel voor glas. Reinig de externe optiek elke 30 dagen en de interne optiek elke 90 dagen. Interne reiniging moet worden uitgevoerd door een gekwalificeerde technicus.

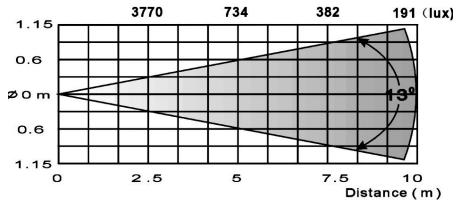

Wat is de bundelhoek?

De bundelhoek is 13 graden.

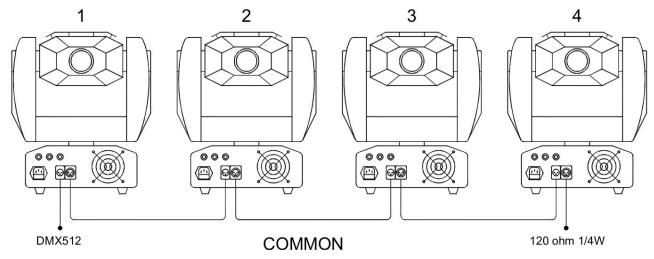

Hoe sluit ik apparaten in een DMX-keten aan?

Gebruik symmetrische 3-polige XLR-kabels. Verbind de DMX-controller met het eerste apparaat en verbind vervolgens elk apparaat met het volgende. Plaats een afsluitweerstand van 90 tot 120 ohm op het laatste apparaat.

Wat doet het zelftestprogramma?

In het menu ECS (Self-Test) doorloopt het apparaat al zijn functies (bewegingen, kleuren, gobo's, enz.) om te controleren of ze correct werken. Druk op ENTER om de test te starten.

GEBRUIKSAANWIJZING IMOVE 7S JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voordat u het apparaat gaat gebruiken.

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat zich eraan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Dit toestel is ontworpen om decoratieve lichteffecten te produceren en te gebruiken in lichtshows.
• Krachtige moving head voor pro DJ's, verhuurbedrijven en discotheken. 7 DMX kanalen (pan - tilt - kleur - gobo - gobo rotatie - sluiter/schudden - dimmer).
• Excellente optiek voor scherpe gobo's en een grote lichtopbrengst.
• 9 trapezoïde dichroïde kleuren + wit, regenboogeffect.
• 7 + 1 uitwisselbare roterende gobo's (ook glasgobo's).
• Blackout, 0-100% dimmer en een hoge snelheid variabele strobo. Ingebouwde programma's en een micro voor een makkelijke alleenstaande "Master/slave" modus!
• Makkelijk te gebruiken met de Scanmaster SM1216, iLEAD of elke DMX controller.

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd is. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die ontstaan door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien u het apparaat verkoopt, denkt u er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos de volgende onderdelen bevat:

• Handleiding
• iMove 7S toestel
• Netsnoer

VEILIGHEIDSVOORSCHRIFTEN:

CA

2K05ELECTRICU

DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden, mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kunt herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt, is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruiks- en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbool betekent: Lees de handleiding!

Dit symbool bepaalt de minimumafstand van te belichten voorwerpen. De minimumafstand tussen projector en het verlichte voorwerp moet meer dan 1 meter zijn.

• Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.
• Een nieuw lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normaal en verdwijnt na een paar minuten.
• Stel dit apparaat niet bloot aan regen of vocht, om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, moet u het apparaat aan de omgevingstemperatuur laten wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet u het direct van het lichtnet afkoppelen.
• Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installatie moet minstens 50 cm van de muren rondom geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85°C bereiken. Raak de metalen ombouw tijdens het gebruik niet met blote handen aan.
• Verzeker u ervan dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 minuten afkoelen alvorens de lamp te vervangen of alvorens te starten met de onderhoudsbeurt.
• Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens de lamp te vervangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.
• Controleer de spanning die aangegeven is op de achterzijde van het toestel.
• De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften moet de installatie geaard worden.
• Sluit het apparaat niet aan op een elektronische dimmer.
• Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel.
• Om elektrische schokken te voorkomen, moet u de behuizing niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.
• In geval van ernstige problemen met het bedienen van het toestel, stopt u onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen. Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden aan epilepsie.

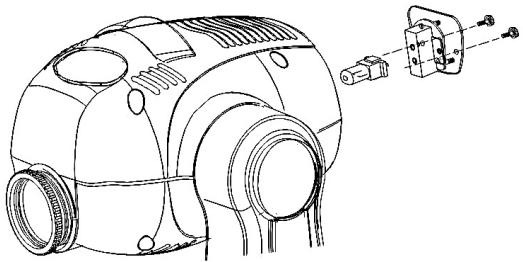

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het vervangen van een lamp of van het geven van een onderhoudsbeurt, 10 minuten na het uitzetten van de installatie met het openen ervan totdat het apparaat is afgekoeld. Trek

altijd de stekker uit het stopcontact voor u begint aan het onderhoud. Gebruik altijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.). Gebruik bij het vervangen van onderdelen uitsluitend authentieke reserveonderdelen.

• Zet het toestel af en trek de netstekker uit het stopcontact.
• Wacht 10 minuten tot het apparaat is afgekoeld.

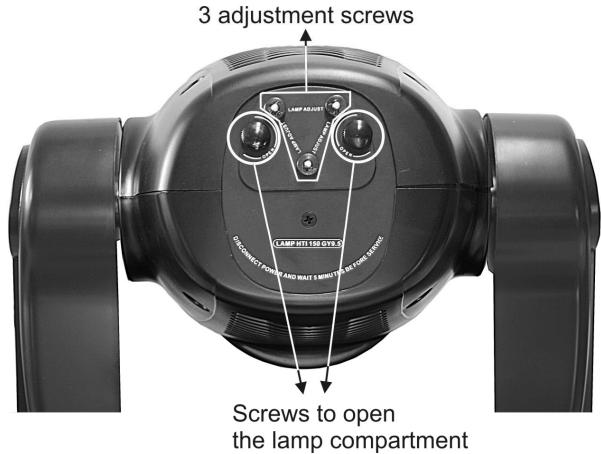

• Schroef de 2 schroeven aan de rechterzijde van het toestel los waar "open" staat. (zie de "screws to open the lamp compartment" op de foto hieronder)
• Trek de lampenhouder zachtjes uit het lampcompartiment.
• Verwijder de oude lamp. Bij het verwijderen van de oude lamp houdt u de lampenhouder vast en trekt u niet aan de draad.
• Houd de lampenhouder vast terwijl u de nieuwe lamp rustig in de lampenhouder drukt. Opgepast! Controleer het etiket achter op het toestel of kijk naar de technische karakteristieken in deze gebruiksaanwijzing om te weten welke lamp u moet gebruiken. Gebruik nooit een lamp met een hoger wattage.
• Raak de lamp niet met blote handen aan; dit zal de levensduur van de lamp drastisch verkorten. Indien u de lamp aanraakte, maak hem dan schoon met een lapje en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installeren.
• Plaats de nieuwe lamp terug in het apparaat. Vergewis u ervan dat geen draden de lamp raken.
• Sluit het lampcompartiment met de schroeven.
• Zet het toestel aan en richt de straal op een wit oppervlak. Gebruik de drie "adjustment screws" (zie foto hieronder) aangeduid door "lamp adjust" op het toestel. Draai deze 3 schroeven zachtjes tot wanneer u een maximale lichtuitstoot verkrijgt. Klaar!

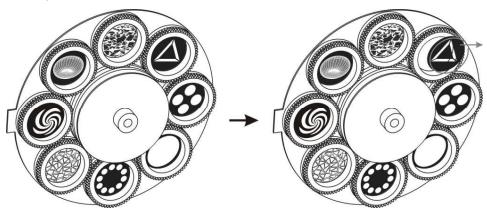

ROTERENDE GOBOS VERVANGEN

OPGELET: Installeer de gobo's alleen als het toestel uit staat! Maak nooit de schroeven van de roterende gobo's los. Zo opent u het rollager. Dit herstellen is uiterst moeilijk!

• Schakel het toestel UIT en trek de stekker UIT het stopcontact.
• Open het plastic deksel (4 schroeven). Lokaliseer het gobowiel en verwijder de bevestigingsring van de gobo die u wilt vervangen met het GPC-stgereedschap.
• Verwijder de gobo en installeer de nieuwe gobo.
• Druk de bevestigingsring samen en plaats hem voor de gobo. Klaar!

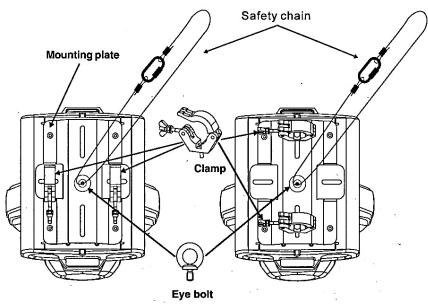

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vereist veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installatiematerialen moeten worden gebruikt; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd.
• Overtuig u ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud.
• Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50 cm van de omringende muren.
• Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montage mag niet worden gedacht. Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben.
• De gebruiker moet zich ervan verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechanismen door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moet de installatie worden gekeurd door een vakman om te controleren of de veiligheid nog steeds perfect is.

1. DISPLAY geeft de verschillende menu's en de gekozen functies weer.

2. LEDS

DMX	Aan	DMX signal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfuncties te selecteren
DOWN	Omtering te gaan in de geselecteerde functies
UP	Omverder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. AFSTANDSBEDIENING: Sluit de optionele CA-8 afstandsbediening aan op de 1/4 inch microfoonjack om het toestel te bedienen voor stand-by, functie en modus.
2. GEVOELIGHEID: Wordt gebruikt om de gevoeligheid van de microfoon in te stellen wanneer het toestel wordt gebruikt in standalone of master/slave modus.
3. MICROFOON: Wordt gebruikt om de ingebouwde programma's aan te sturen op het ritme van de muziek.
4. DMX IN/UIT: Wordt gebruikt voor DMX512-verbinding. Gebruik symmetrische 3-pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

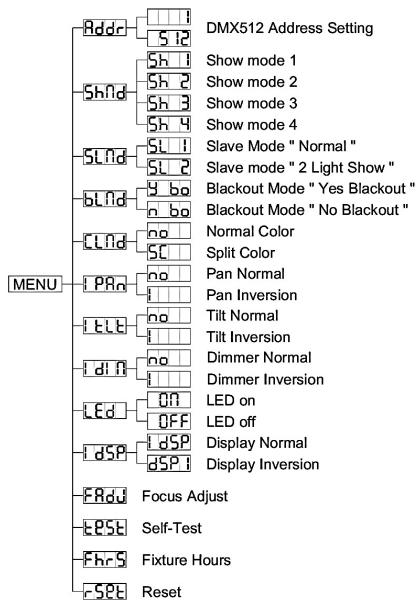

HOOFDMENU:

• Druk op de MENU-toets om een van de vooraf ingestelde functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijnt.
• Selecteer de functie met de ENTER-toets. De display zal knipperen.
• Gebruik de DOWN- en UP-toetsen om de modus te wijzigen.
• Zodra u de gewenste modus geselecteerd hebt, moet u op de ENTER-toets drukken om uw keuze te bevestigen. Na 8 seconden zal de display automatisch naar de hoofdfuncties terugkeren zonder iets veranderd te hebben. Om naar de functies terug te keren zonder iets te wijzigen, moet u op de MENU-toets drukken. De hoofdfuncties worden hier rechts weergegeven.

DMX512-adresinstelling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX-configuratie.

• Druk op de MENU-toets tot [add] op de display wordt weergegeven.
• Druk op de ENTER-toets, de display begint te knipperen.
• Gebruik de DOWN- en UP-toetsen om het DMX512-adres te wijzigen.
• Wanneer het juiste adres op de display wordt weergegeven, druk dan op de ENTER-toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weer terug naar de hoofdfuncties zonder iets gewijzigd te hebben) Om terug te keren naar de functies zonder iets te wijzigen moet u weer op de MENU toets drukken.

Show Mode

Wordt gebruikt om de Show werkmodus te kiezen wanneer het toestel standalone of in master/slave configuratie gebruikt wordt.

• Druk op de MENU toets tot [5h] op de display weergegeven wordt.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om 5h1 (show 1), 5h2 (show 2), 5h3 (show 3) of 5h4 (show 4) te selecteren.
• Wanneer de gewenste modus op de display weergegeven wordt, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weer terug naar de hoofdfuncties zonder iets gewijzigd te hebben) Om terug te keren naar de functies zonder iets te wijzigen moet u weer op de MENU toets drukken.

Show 1 mode - Het toestel staat op de grond. Tilt bewegingshoek 210°

Show 2 mode - Het toestel hangt onder het plafond. Tilt bewegingshoek 90°

Show 3 mode - Het toestel staat op een podium, tegenover het publiek

De spot projecteert steeds in de richting van het publiek en staat dus aan de voorkant van het podium. Pan bewegingshoek (links naar rechts): 160°. Tilt bewegingshoek: 90° (60° boven de horizon; 30° onder de horizon.)

Show 4 mode - Het toestel hangt onder het plafond.

De spot projecteert vooral aan de voorzijde van het podium. Pan bewegingshoek (links naar rechts): 160°. Tilt bewegingshoek: 90° (verticaal, voorzijde 75°);

Slave Mode

Wordt gebruikt om het slave toestel synchroon of tegenovergesteld te laten werken ten opzichte van de master.

• Druk op de MENU toets tot 5hfd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [L] (normal) of [L] (2 light show) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Blackout Mode

Black-out mode: wanneer geen enkel DMX signaal gedetecteerd wordt, dan gaat het toestel over aan de black-out modus en wacht op het volgende DMX signaal.

No blackout mode: wanneer geen enkel DMX signaal gedetecteerd wordt, dan schakelt het toestel automatisch over naar standalone werking.

• Druk op de MENU toets tot blid op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om b (yes blackout) of b (no blackout) te selecteren
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Color Mode

Normaal: u kunt alleen volle kleuren selecteren.

Split colors: u kunt zowel volle kleuren als 2 naast elkaar liggende kleuren van het kleurenwiel selecteren.

• Druk op de MENU toets tot [und] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normaal) of 5 (split color) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weer naar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Pan Inversion

Normaal: Pan beweging wordt niet omgekeerd.

Pan inversion: Pan beweging werkt tegenovergesteld

• Druk op de MENU toets tot Pan op de display weergegeven wordt.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normaal) of (pan inversion) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weer naar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Tilt Inversion

Normaal: tiltbewegingen worden niet omgekeerd.

Tilt-inversie: tiltbewegingen werken tegenovergesteld.

• Druk op de MENU-toets tot [ELE] op de display wordt weergegeven.
• Druk op de ENTER-toets, de display begint te knipperen.
• Gebruik de DOWN- en UP-toetsen om [no] (normaal) of [til inversion] te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER-toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om terug te keren naar de functies zonder iets te wijzigen, moet u weer op de MENU-toets drukken.

Dimmer Inversion

Standaard dimming: fader gesloten (DMX-waarden 000) → volledige lichtuitstoot, fader open (DMX-waarden 255) → blackout

Inverse dimming: fader gesloten (DMX-waarden 000) → blackout, fader open (DMX-waarde 255) → volledige lichtuitstoot

• Druk op de MENU-toets tot op de display wordt weergegeven.
• Druk op de ENTER-toets, de display begint te knipperen.
• Gebruik de DOWN- en UP-toetsen om no (normaal) of (dimmer inversion) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER-toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weer naar de hoofdfuncties zonder iets gewijzigd te hebben) Om maar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

LED Display

Display on: display is steeds aan.

Display off: display is uit wanneer deze niet gebruikt worden.

• Druk op de MENU toets tot [Ed] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om on (display steeds aan) of OFF (display uit wanneer niet in gebruik).
• Wanneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weer naar de hoofdfuncties zonder iets gewijzigd te hebben) Om weer naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

IDSP Display Inversie

Display normal: display kan afgelezen worden wanneer het toestel op de grond staat.

Display inversion: display kan afgelezen worden wanneer het toestel ondersteboven opgehangen is.

• Druk op de MENU toets tot knippert op de display. (gewone weergave)
• Gebruik de ENTER toets om over te gaan naar [dSP] (omgekeerde weergave), deze optie zal automatisch behouden worden na 8 seconden. Of druk weer op de ENTER om terug te gaan naar [dSP] (gewone weergave).
• Druk op de MENU toets om weer naar de functies terug te keren.

Deze functie helpt u bij het afstellen van de focus van de lichtstralen en gobo's.

• Druk op de MENU toets tot FAdU knippert op de display.
• Druk op de ENTER toets zodat het toestel de "tilt 90°" positie inneemt.
• Druk op de ENTER toets zodat het toestel de "pan 0°" positie inneemt.
• Druk op de ENTER toets zodat het toestel de "pan 90°" positie inneemt.
• Druk op de ENTER toets zodat het toestel de "pan 180°" positie inneemt.
• Druk op de ENTER toets zodat het toestel de "pan 270°" positie inneemt.

In de vorige 5 stappen kunt u de focus instellen met de UP/DOWN toetsen (op de display worden de focuswaarden weergegeven).

Opgelet: u kunt slechts een "algemene" focusinstelling maken voor de 5 posities samen, het is niet mogelijk om de focus perfect in te stellen voor elke positie.

• Druk op de MENU toets om naar de functies terug te keren.

ESE Self-Test

Wordt gebruikt om het interne "zelftest"programma in te schakelen. Alle mogelijkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU toets tot ESE knippert op de display.
• Druk op de ENTER toets om het interne self-test programma te starten.
• Druk op de MENU toets om naar de functies terug te keren.

FhrS Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel weer te geven.

• Druk op de MENU toets tot FhrS knippert op de display.
• Druk op de ENTER toets om het aantal werkuren van het toestel weer te geven op de display.
• Druk op de MENU toets om naar de functies terug te keren.

rSET Reset

Wordt gebruikt om een algemene reset van het toestel uit te voeren.

• Druk op de MENU toets tot rSET knippert op de display.
• Druk op de ENTER toets om alle kanalen terug in te stellen volgens hun standaardwaarde.
• Druk op de MENU toets om naar de functies terug te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel te raadplegen om een reset via DMX uit te voeren.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente" lichteffecten. U moet een "kettingverbinding" maken tussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit. Om vreemde reacties van uw lichteffecten te voorkomen, die te wijten zijn aan allerlei storingen, moet u een signaalbegrenzer van 90 Ω tot 120 Ω plaatsen aan het einde van de ketting. Gebruik nooit Y-splitsingskabels, dit zal eenvoudigweg niet werken!

Elk lichteffect in de ketting moet haar eigen startadres hebben zodat het toestel weet welke instructies er van de controller komen en opgevolgd moeten worden en welke niet.

HOE HET JUISTE STARTADRES INSTELLEN:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het is daarom onmogelijk om u in deze handleiding uit te leggen welk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaat gebruiken... gelieve de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

• DMX-CONFIGURATIE VAN DE iMOVE 7S:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
Pan	Tilt	Shutter/Shaking	Gobo
540°	270°	248-255 Open	255 Fastest speed Gobo change
		247 Fastest speed Shaking	128 Slowest speed Gobo change
		132 Slowest speed shaking	112-127
			096-111
270°	135°	131 Fastest speed shutter	080-095
		16 Slowest speed shutter	064-079
		008-015 Open	048-063
		000-007 Blackout	032-047
			016-031
0°	0°		000-015
Ch5		Ch6	Ch7
Color		Gobo Rotation	Dimmer
Normal	Split	246-255 Stopped	255 0%
255 Fatest speed Rainbow effect	255 Fastest speed Rainbow effect	245 Fastest speed clockwise
128 Slowest speed Rainbow effect	128 Slowest speed Rainbow effect	135 Slowest speed clockwise
116-127 Pink	113-120 Light Green	121-134 Stopped
103-115 Light Green	106-112 UV Purple+light Green	120 Slowest speed counterclockwise
090-102 UV Purple	098-105 UV Purple	063-060 Yellow	010 Fastest speed counterclockwise
077-089 Blue	091-097 Blue+UV Purple	046-052 Light Blue+Yellow	000-100%
064-076 Orange	083-090 Blue	038-045 Light Blue
052-063 Yellow	037-045 Light Blue+Light Blue	031-037 Magenta+Light Blue
039-051 Light Blue	031-037 Magenta+Light Blue	023-030 Magenta
026-038 Magenta	026-030 Magenta	016-022 Green+Magenta
013-025 Green	008-015 Green	000-009 Stopped
000-012 White	000-007 White

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aan zet zal iM7S op de display verschijnen en zullen alle motoren naar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconden. Daarna zal het toestel klaar zijn om DMX signalen te ontvangen of om de ingebouwde programma's uit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

• Via de ingebouwde master/slave programma's • Via de eenvoudige CA-8 controller • Via een universele DMX controller

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanneer u onmiddellijk een kant-en-klare show wilt. Wanneer de toestellen via master/slave met elkaar verbonden zijn, dan zal het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zijn op de DMX ingang van het eerste toestel, zijn master LED zal continu aan zijn en de sound LED zal knipperen op het ritme van de muziek.

• De MASTER beschikt over 2 ingebouwde shows: u kunt show 1, show 2, show 3 of show 4 onmiddellijk in het menu van de master kiezen.
• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichtshow te creëren kunt u gecontra-indiceerde bewegingen invoeren (pan/tilt van het slave toestel werkt omgekeerd) → In het menu van het slave toestel kunt u naar optie Lfd gaan en de volgende selectie maken:

Normal slave: slave werkt synchroon met de master. SL 2 light show: slave werkt tegenovergesteld ten opzichte van de master.

VIA DE EENVOUDIGE CA-8 CONTROLLER:

Wanneer de toestellen in Master/slave configuratie gebruikt worden, raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit deze kleine controller aan op de 1/4" jack van de master. Zo kunt u de volgende functies van op afstand bedienen:

Stand by	Blackout het toestel
Functie	Strobo 1.Gobo / kleur sync. strobo 2.Sync. strobo 3."Two-light" strobo	X/Y bewegings show modus selectie (Show 1 ~ Show 4)	Color/Gobo selectie 1. Blijduwen voor goboo 2. Duw kort voor kleuverandering	X/Y beweging instelling 1.Pan positie 2.Tilt positie Stel eerst het Master toestel in, stel daarna de de positie van de Slave toestellen in.
Modus	geluid 1 (LED UIT)	geluid 2 (LED knippert normalaal)	Traag/geluid 3 (LED aan)	Positie/ vergrendelen in een positie (LED knippert snel)

ONDERHOUD

• Overtuig u ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud.
• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie moeten de volgende punten worden gecontroleerd.

• Alle schroeven gebruikt om het toestel te installeren en al zijn onderdelen moeten goed vastgedraaid zijn en mogen niet verroest zijn.
• Behuizingen, vastzetstukken, installatieplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet vervormd zijn.
• Wanneer een optische lens duidelijk beschadigd is door barsten of diepe krassen, dan moet deze vervangen worden.
• De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zich maar een klein probleem ontdekt wordt.
• Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren (als die er zijn) en de ventilatieopeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit.
• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoongemaakt moeten worden hangt af van de omgeving waar het toestel gebruikt wordt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere ophoping van vuil veroorzaken op de optische uitrusting.
• Reinig met een zachte doek en gebruik normale glasreinigende producten.
• Droog de onderdelen altijd zorgvuldig af.
• Reinig de uitwendige optische uitrusting minstens één keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!!

Netvoeding: AC 230 V, 50 Hz

Zekering: 6,3 A/250V

Geluidscontrole: Inwendige microfoon

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Lamp: HTI 150 W

Afmetingen: 373 × 295 × 451 mm

Gewicht: 13 kg

IM-7S Lamp: HTI 150W Beam angle: 13 degree Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de nieuwste versie van deze handleiding downloaden via onze website: www.beglec.com
