Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Ein wundervoller Lichteffekt, der bunte extrem helle und gebündelte Strahlen erzeugt, die sich im Takt der Musik bewegen!
• Enthält insgesamt 60 Linsen
• Arbeitet im Stand-Alone-Modus mit eingebautem Mikrofon
  Wahlweise CA-8 Handsteuerung erhältlich fur Zusatzfunktionen im Stand-Alone- und Master/Slave-Modus
• Kann im Master/Slave-Modus verbunden werden, um perfect synchronisierte Effekte zu erzielen!
• Kann mit jeder gewöhnlichen DMX-Steuerung programmiert werden:

CH1:Drehgeschwindigkeit+ -Richtung

• CH2: open + Blackout

• Verwendet eine MSD250W Lampe, um kraftvolle bunte Strahlen zu erzeugen!

• Ideal für Clubs, Pubs, mobile DJ's, ...

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Sollet das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
HELIOS

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung!

Bedienungsanleitungsgen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem beliehteten Gegenstand muss mehr als 1 Meter sein.
- Aus Umweltschutzgründen, Verpackungitte niederverwenden, oder richtig trennen.
- Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
- Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
- Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
- Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
- Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollen,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
- Gerät nur in gut belüfteter Position und entfernt von entflambaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
- Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
- Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
- Für Kinder unerreichbar aufbewahren.
- Unerfahrenne Personen sollen das Gerät nicht bedieren.
- Umgebungstemperatur darf 40^ nicht überschreiben.
- Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen.
- Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
- Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 15 Minuten Abkuhlzeit einhalten.
- Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
- Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
- Sicherstellen, dass Netzspannung mit Geräteaufkreber übereinstimmt.
- Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
- Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
- Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
- Gerät nicht an einen Dimmer anschließen.
- Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
- Gerät nicht offen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
- Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
- Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
- Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
- Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
- Aus Sicherheitsgründen dürfen an dem Geräte keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

BESCHREIBUNG

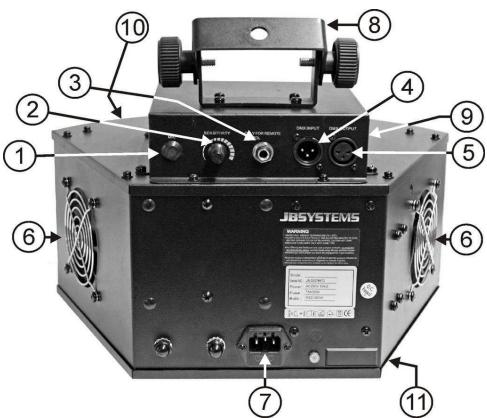

1. Eingebautes Mikrofon
2. Mikrofonempfindlichkeit
3. 14 " Buchse zum Anschluss eines optionalen CA-8-Controllers
4. DMX-Eingangsstecker
5. DMX-Ausgangsstecker
6. Lüftung
7. Netzanschluss mit Ende des IEC Steckers und eingebauter Sicherung, verbinden sie hier den Netzstecker.
8. Halter mit zwei Schrauben auf jeder Seite und einem Montierloch um das Gerät in eine Montagevorrichtung zu bringen.
9. DIP-Schalter zum Einstellen der DMX-

Startadresse der Einheit.
10. 60 Optiklinsen auf der Vorderseite der Einheit.
11. Kammer für Lampen

EINSETZEN/AUSTAUSCHEN DER LICHQUEILLE

Bei Austausch oder Erssatz der Lichtquelle Gerät für mindestens 15 Minuten abkühn lessen. Stets Netzstecker ziehen und vom Stromkreis trennen!

Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc) verwenden. Original-Ersatzteile verwenden.

• Gerät abschalten und Netzsteckerziehen.
• Etwa 15 Minuten abwarten, bis sich das Gerät abgekühlt hat.

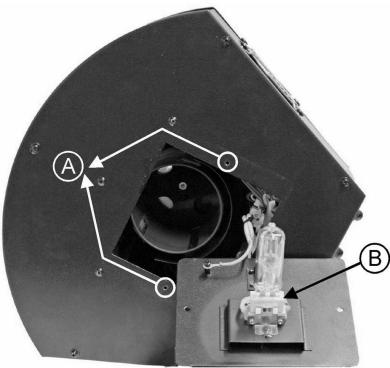

• Lösen Sie mit Hilfe eines Schraubendrehers die 2 Schrauben des Lampenfachs am Gerät (siehe “A” auf der Abbildung).
• Auf der Innenseite konnen Sie die Lampenfassung sehen. Vorsichtig aus dem Fach herausziehen.
• Vorsichtig gebrauchtes Leuchtmittel Herausziehen. Hierbei an der Fassung festhalten und nicht am Kabel!
• An der. Fassung festhalten, wenn ein neues Leuchtmittel eingesetzt wird.

Achtung! Geräteaufkreber auf der Rückseite des Geräts oder technische Einzelheiten in dieser Bedienungsanleitung

beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit higherer Wattanzahl einsetzen! Diese Leuchtmittel erzeugen höhere Temperatren, für die ces des Gerät nicht ausgelegt ist. Hat das Gerät einen Transformator, kann dieser wegen Überlastung durchbrennen.

Leuchtmittel nicht mit bloßen Händen berühren! Das versturdt die Lebenserwartung der Lichtquelle erheblich. Falls es noch einmal vorkommen sollte, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben.
- Neues Leuchtmittel einsetzen und sicherstellen, dass sie nicht von Kabeln berührt wird.
- Fach wieder mit den 2 Schrauben zudrehen.
Fertig!

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprachende Erfahrung! Belastungsgrenzen müssen beachvet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
  Gerat in gut belufteter Position installmenten,weit entfern von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenanstob van mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brenen.
• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

BEDIENUNGSPANLEITUNG

• Regelmäßige Betriebspauden sind für eine lange Lebenserwartung des Geräts notwendig. Es ist nicht für den Dauerbetrieb ausgelegt.
• Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Leuchtmittels verkurzt.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerat während des Betriebes nicht mit bloßen Händen anfassen.
  Stets Netzsteckerziehen, wenn Gerat fur langeren Zeitraum nicht genutzt, oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Handlcr in Verbindung setzen.
• Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

1. Stand-Alone 1 Einheit:

Schlieben Sie die Einheit einfach ans Netz und schalten Sie Musik ein. Die Einheit beginnnt automatisch im Takt der Musik zu arbeiten.

2. 2 oder mehr Einheiten in Master/Slave-Einstellung:

Verbinden Sie 2 oder mehr Einheiten miteinander und verwenden Sie bereits hochwertige symmetrische XLR Mikrofonkabel. Die Einheit, die kein Kabel an ihrem Eingang angeschlossen hat, faktioniert als Master, die anderen sind die Slave-Einheiten.

Wichtig: An der Master-Einheit MUSs die DMX-Adresse auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF) Die Slave-Einheiten können gleich welchen DMX-Adress-Wert haben, aber NICT 001!

Sie konnen das Verhalten eines oder mehrerer Slave-Einheiten umkehren, indem Sie die Position des DIP-Schalters Nr. 10 auf diesen Slaves ändern. Versuchen Sie es einfach und schauen Sie, ob ein besserer Effekt erreicht wird. Eine Positienänderung des DIP-Schalters Nr.10 auf dem Master hat keine Wirkung.

3. Anschließlich des optionalen Fernbedienungscontroller CA-8 für mehr Steuerungsmöglichkeiten:

Der Fernbedienungs-Controller CA-8 kann nur im allein Stehenden oder Master/Slavemoden benutzt werden. Schlieben Sie den Controller an den Eingang des CA-8 des ersten Geräns an (Master).Jetzt können Sie alle angeschlossenen Geräte steuern:

EREIT-SCHAFT	Blackout aller Geräte
FUNKTION	Verschlussist synchr.	1. Schnelle/Mittlere/Langsame Bewegungsgeschwindigkeit im Uhrzeitigersinn 2. Langsame/Mittlere/Schnelle Bewegungsgeschwindigkeit gegen den Uhrzeitigersinn
MODE	Musik (LED OFF)	Langsam ~ keine Musik (LED ON)

4. Steuerung mit einem universellen DMX-Controller:

Das DMX-Protokoll ist die am meisten benutzte

Hochgeschwindigkeits-

Signalübertragung, um intelligente Lichtanlagen zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen abgeschirmten I

Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit einem 90Ω bis 120Ω Abschlusswiderstand am Ende abschiede. Benutzten Sie nie ein Y-Kabel!!!

Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden

Jedes Gerät in der Kette benöttigt eine korrekte Startadresse, damit es weiß, welche

Befehle es vom DMX-Controller dekodieren muss. Im folgenden Abschnitt erhaffen Sie, wie man die DMX-Adressen einstellt.

90-120 ohm resistor

- Wie man die DIP-Schalter setzen, um die richtige Startadresse zu erhalten:

Rechts befinden sich die DIP Schalter. Mit den ersten 9 Schaltern wird die DMX Adresse eingestellt (DIP-Schalter 10 ist nicht belegt):

Dip	#1	#2	#3	#4	#5	#6	#7	#8	#9
Wert	1	2	4	8	16	32	64	128	256

Sie konnen die Werte dieser Schalter kombinierten um jeder Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01

→ Schalter 1=ON

Werte: 1

Anfangsadresse = 05

→ Schalter 1+3=ON

Werte: 1 + 4 = 5

Anfangsadresse = 09

→ Schalter 1+4=ON

Werte: 1 + 8 = 9

Anfangsadresse = 13

→ Schalter 1+3+4=ON

Werte: 1 + 4 + 8 = 13

Anfangsadresse = 62

→ Schalter2+3+4+5+6=ON

Werte: 2 + 4 + 8 + 16 + 32 = 62

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerä ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile,müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung mösen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und weitere verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außer Optik mindestens alle 30 Tage saubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

≈ 230V,50Hz

Sicherung:

250V/5A langsame Sicherung (20mm Glas)

Klangregler:

Eingebautes Mikrofon

DMX Anschlüsse:

3-pin XLR Stecker/Buchse

Lichtquelle:

MSD250W Lampe

Abmessungen:

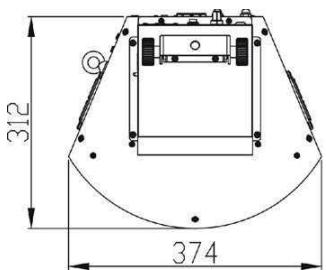

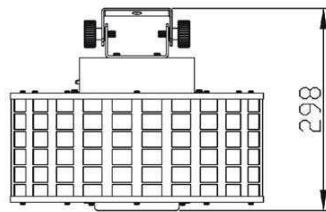

374 × 312 × 298 ~mm

Gewicht:

10,6kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
