MODE D'EMPLOI DLC1 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ®. Veuillez lore ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet apparéil.

N'OUBLIEZ PAS D'ENREGISTER VOTRE DLC-1. VOUS RECEVREZ AUTOMATIQUEMENT UN RAPPEL QUAND LES NOUVELLES MISES À JOUR DE LOGICIEL SERONT DISPONIBLES!

SURFEZ SUR: WWW.SYNQ-AUDIO.COM/REGISTER/

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Compresseur / limiteur digital professionnel base sur la technologie DSP à 24 bits
• L'appareil peut être utilisé pour toutes sortes d'applications : améliorer la qualité et la dynamique du son, protéger les haut-parleurs des enceintes acoustiques, réduire les pics de puissance (en radio), ...
• Paramétres ajustables en mode compresseur: seuil: -24dB ~ 12dB; attaque: 0.1ms ~100ms; relâche: 10ms ~ 5s; ratio: 1/128 ~ 1/1; gain de compensation: x1 x2 x4 x8.
• Paramétres ajustables en mode limiteur: seuil : -53dB ~ 10dB ; attaque : 20us ~ 3ms ; relâche : 10ms~ 5s.
• Les deux modes, comprésur et limiteur, peuvent être combinés.
• Noise gate adjustable: -66dB ~ -24dB.
• On peutmettre en mémoire jusqu'à 10 programmesutilisateur.
• Conversion AD/DA sigma/delta à 24bits, à un taux d'échéantillonnage de 48 kHz.
• Toutes les opérations se déroulent sans à-coups, ce qui permet d'éviter des bruits génants.
• Ecran rétro-eclairé à cristaux liquides, couleur bleu clair, à deux lignes de seized caractères.
• La compatibilité MIDI à 100 % permet le fonctionnement en temps réel (contrôler les paramètres et programmer les sélections).
• L'appareil est prévu pour résister à la vie en tournée grâce à ses composants de première qualité et à sa construction des plus robustes.
• Entrées et sorties aux normes XLR symétriques et jack 6,35 mm, avec sensibilité d'entrée ajustable.
• L'appareil peut être utilisé à des fins professionnelles (sonorisation et studio), mais convient aussi pour les DJ.

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averisations inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le content:

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi
L'appareil DLC-1
Cable d'alimentation

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer yourselves. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: appareil construit selon les normes de sécurité classe I

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patiently quelsques minutes pour laisser l'appareil s'adapte à la température ambiente lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même cause des dommages.
• Cét apparéil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être place sur cet article. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme neue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvir les orifices de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser l'appareil dans un environnement poussiêux et le nettoyer régulierement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 2cm.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électricque et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommage. Pour eviter tout risque de choc électrique, le cordon doit être remplace par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres cables!
• Quand l'interrupteur principal est en position OFF, cet apparéil n'est pas complètement isolé du courant 230V!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des cables appropriés et certifiés lorsqu'you ne spécifie l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.

• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!

• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.

• Utilisez l'emballage d'origine si l'appareil doit etre transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifique autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être instellé dans un rack de 19". Fixez l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiente après le transport. La condensation peut alterer les performances de l'appareil.

NETTOYAGE:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilise pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager l'appareil.

CONNEXIONS

Les connexions peuvent être réalisées au moyen de cables munis de prises symétriques ou asymétriques, au standard XLR ou au standard jack. S'il vous plait, utilisez des cables de bonne qualité afin de minimiser les bruits indésirables et les interférences. Un compresseur / limiteur peut être connecté de deux manières différentes :

• à la sortie d'un mixer : c'est donc le signal audio, dans son entiérété, qui sera traité (mastering, protection, ...)
• à un point d'insertion d'un canal d'un mixer ou d'une sono : dans ce cas, seule l'entrée concernée du canal du mixer ou de la sono est traitée.

Pour de plus amples informations sur les connexions, priere de se reporter au chapitre suivant.

1. INDICATEUR DE NIVEAU A LED : indique le niveau du signal de la source musicale. L'option 'LED setup' permet de faire unchioi : l'indicateur de niveau peut soit montré le niveau d'entrée du signal ou son niveau à la sortie. Pour de plus amples informations, prière de se reporter au chapitre 'Utilisation'.

2. ECRAN A FONCTIONS MULTIPLES : indique l'etat de fonctionnement de certaines fonctions. Pour de plus amples informations, priere de se reporter au chapitre 'Utilisation'.

3. MOLETTE D'EDITION : utilise pour sélectionner les différents menus et pour ajuster les différents paramètres.
4. TOUCHE 'MASTER': utilise pour sortir de n'importequel menu et avoir accès au mode d'ajustement du volume global de sortie : ce volume de sortie peut être ajusté de 0 dB à -30 dB.
5. TOUCHE 'MENU': utilise pour sélectionner le menu principal. Vous pouvez naviguer à travers le menu au moyen de la molette d'edition (3) et sélectionner les options choisisies en appuyant sur la touche du menu. Pour de plus amples informations, prière de voir ci après.

6. TOUCHE 'BYPASS': appuyez sur cette touche pourmettre l'appareil en ou hors mode bypass :

7. Bypass actif : l'entrée est directement raccordée à la sortie il n'y a pas de traitement du signal, juste un contrôle du volume.

8. Bypass hors fonction : les signaux musicaux sont traités par le compresseur et/ou le limiteur.

9. TOUCHE 'PARAMETER': utilise une naviguer à travers les différents paramêtres du limiteur / compresseur. Vous pouvez ajuster les paramêtres au moyen de la molette d'édition (3). Pour de plus amples informations, prière de voir ci après.

10. TOUCHE 'RECALL': utiliser pour rappeler les réglages personnels que vous avez précédemment enregistrés.
11. TOUCHE 'SAVE': utiliser pour enregistrer les différents réglages en cours dans l'une des dix mémoires utilisateur.
12. Touche ON/OFF : utilise pourmettre l'appareil en ou hors service.

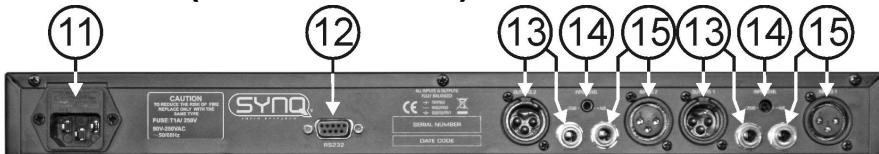

FONCTIONS (FACE ARRIERE)

1. Appareil doté d'un socket IEC et d'une protection à fusible intégrée ; c'est ici que vous devez connecter le cable d'alimentation secteur.
2. CONNECTEUR RS 232 : utilise pourmettre à jour les programmes (firmware) via un ordinateur.
3. SORTIES SYMETRIQUES : peuvent être utilisées avec des cables à connecteurs XLR ou JACK ; toutes deux peuvent être utilisées selon deux configurations, symétrique ou asymétrique (pour de plus amples informations, prière de se reporter au chapitre 'Connexions').
4. REGLAGE DU Niveau D'ENTREE : utilisez un petit tournevis pour ajuster la sensibilité d'entrée de l'appareil au niveau désiré.
5. ENTREES SYMETRIQUES : peuvent être utilisées avec des cables à connecteurs XLR ou JACK ; toutes deux peuvent être utilisées selon deux configurations, symétrique ou asymétrique (pour de plus amples informations, prière de se reporter au chapitre 'Connexions').

EXPLIQUONS UN PEU DE VOCABULAIRE …

Veuiliez s'il vous plait garder à l'esprit que les compresseurs / limiteurs font partie des processeurs les plus appréciés, mais qu'ils sont aussi potentiellement destructeurs. Entre les mains d'un expert, un compréseur est l'appareil incontournable pour arriver à forger une image sonore de toute beauté ; mais dans les mains d'un novice, le même apparéil peut complètement ruiner une piste musicale. Donc, s'il vous plait, faites un maximum d'expériences et liquez beaucoup sur les possibités de ces apparéils avant de les utiliser réellement ; vous trouvrez sans problème un foule d'articles intéressants qui abordent le sujet sur Internet. Nous pensons qu'il est de bon ton d'expliquer les différents paramêtres que l'on peut ajuster avant d'expliquer comment cet apparéil doit être utilisé. Nous expliquerons également, en bref, la différence entre un limiteur et un compréseur.

EXPLICATION DES DIFFERENTS PARAMETRES EN PRESENCE

Niveau du seuil ( = 'threshold level' ; à l'écran : "CompThre" ou "LimitThr) :

Il s'agit du niveau (mesuré habituèlement en décibels, 'dB') à partir duquel commence la réduction automatique de volume. Tout ce qui est émis en dessous de ce niveau de volume ne subira donc aucune compression. Par contre, quand le niveau d'entrée se situe au dessus du niveau du seuil, le compréseur réduit automatiquement le volume pour empêcher que le signal ne dépasse le niveau fixe par le seuil.

Temps d'attaque ('attack time'; à l'écran : "CompAtta" ou "LimitAtta"):

Le temps d'attaque (mesuré habituellément en millisecond, 'ms') détermine le temps que cela prend avant que le volume ne soit réduit une fois que le signal d'entrée dépasse le niveau du seuil. Si l'on veut utiliser l'appareil pour éviter des surcharges de puissance, il y a lieu d'utiliser un temps d'attaque très rapide. Mais si on utilise l'appareil avec, par exemple, une basse électriche, une valeur plus longue, entre 20 à 50 milliseconds est une bonne solution pour obtenir un peu de punch en supplément. Cela permet à l'attaque de se faire quand même entendre juste avant que le volume ne soit réduit : chaque note jouée s'offre ainsi un petit supplément de définition sans pour autant que l'entièrete de toute la note ne soit trop bruyante.

Temps de relâche ('release time'; à l'écran: "CompRele" ou "LimitRele"):

Le temps de relâche (mesuré habituèlement en millisecond, 'ms') déterminé le temps que cela prend avant que le volume ne soit revenu à son niveau original, lorsque le niveau d'entrée ne se situe plus au dessus du niveau du seuil. En pratique, si le temps de relâche est trop rapide, le son aura un effet de "pompe", souvent utilisé pour creer des effets spéciaux avec des synthés, des batteries ou d'autres instruments. Si l'oncherche plutilot à ce que le compresseur reste "discret", il faut désirer un temps de relâche relativement long (une seconde ou plus). Par contre, si l'on recherche à Obtenir un son agressif, qui vous "saute à la figure", il faut utiliser un temps de relâche plus court.

Taux de compression ('compression ratio', à l'écran : "CompRati"):

Le taux de compression détermine l'ampleur avec laquelle le niveau de sortie est comprimé en comparaison du signal d'entrée, une fois que le niveau du seuil est dépassé. Un taux représenté par le couple de chiffres 1:1 n'a aucun effet. Le couple 2:1 signifie que le signal d'entrée se situe 2 dB au dessus du niveau du seuil, et que le compresseur va le réduire de seulement 1 dB : à la sortie, le niveau sera donc plus élevé d'un dB. Le couple 10:1 signifie que le signal original doit être de 10 dB au dessus du niveau du seuil pour avoir un niveau de sortie plus élevé d'un dB.

Example:ajustez le seuil à -20 dB et injectez un signal d'un niveau de -12 dB (dont, 8 dB au dessus du seuil) à l'entrée. Choisissez un taux de compression de 4:1 (8 / 4 = 2) à la sortie, vous obtiendrez un signal de -18 dB (-20dB + 2dB = -18dB)

Gain de compensation (makeup gain ; à l'écran : "CompBoost"):

ramène le niveau du signal global à un niveau correct après qu'il ait été réduit par le compresseur. Cela a aussi pour effet de donner aux passages plus calmes (qui n'ont donc pas été compressés) un niveau plus élevé.

Niveau du Noise Gate (littéralement, 'porte de bruit'):

Ce niveau (mesuré habituèlement en décibels, 'dB') déterminé àquel niveau la "porte" s'ouvre : tous les signaux situés en dessous du niveau du noise gate sont exclus du signal de sortie. Cela peut être utile pour exclore le bruit de fond quand on enregistre avec des micros.

QUELLE EST LA DIFFERENCE ENTRE UN LIMITEUR ET UN COMPRESSEUR ?

La principale différence se situe au niveau du taux de compression. Un limiteur utilise un taux de compression de 10:1 à 100:1 ou plus, alors qu'un compresseur restera dans les limites d'un taux de compression de 10:1 ou moins.

Un compresseur réduit la dynamique (les passages plus élevés sont diminués et les passages moins élevés sont augmentés): il agit donc un peu comme uneASF de contrôle dynamique de volume. C'est d'ailleurs pourquoir il est souvent utilisé dans les studios de radio.

Un limiteur "limite" le signal d'entrée des qu'il dépasse le niveau fixé par le seuil. C'est pourquoi les limiteurs sont souvent utilisés pour réduire les crétes de puissance et ainsi, protégier votre matériel (par exemple, les haut-parleurs).

UTILISATION

METTEZ L'APPAREIL SOUS TENSION - MODIFICATION DU VOLUME

Quand l'appareil a eté mis sous tension, l'écran montre brèvement la version courante du programme (firmware). Pour suivre, l'écran donne les informations suivantes :

A) il montre le ou les canaux dont les paramètres peuvent être ajustés :

• CH:L → canal gauche
• CH:R canal droit
• CH:LR → canaux gauche et droit

B) l'écran montre le mode de fonctionnement en cours de l'appareil :

C →seullecompresseurestactif
L seul le limiteur est actif
- CL le compresseur et le limiteur sont tous deux actifs

C) l'écran montre si l'appareil est en mode bypass ou non :

• BYP:ON l'appareil est en mode bypass, seul le noise gate est actif
• BYP:OFF l'appareil est actif, le signal d'entrée est donc traité

D) Deuxieme ligne l'écran affiche le volume, qui peut etre adapté via la molette d'edition.

Chaque fais que l'on appuie sur la touche MASTER (4), on returne vers cet écran.

MENU PRINCIPAL - REGLAGE GENERAL DE

L'APPAREIL

La touche MENU (5) sert à Sélectionner le menu principal. Utilisez la molette (3) pour naviguer entre les 4 titres du menu et appuyez sur la touche du menu pour sélectionner le sous-menu désiré.

Sélection du mode (mode select)

Appuyez sur la touche MENU (5) pour sélectionner le sous-menu. Vous pouvez alors naviguer entre les trois options (compresseur, limiteur et limiteur + compresseur) et appuyer sur la touche MENU pour sélectionner le mode de fonctionnement désiré. Vous returnerez ensuite automatiquement vers le menu principal.

Réglage des canaux (channel setup)

Vou puevez régler certains paramètres pour les canaux gauche et droit, ou vous pouvez régler les deux canaux en même temps, voici les quatre options :

• Left (gauche): (l'écran affiche "L") Tous les paramètres peuvent être modifiés sur le canal gauche seulement.
• Right (droit) : (l'écran affiche "R") Tous les paramètres peuvent être modifiés sur le canal droit seulement.
• L&R L=>R : (l'écran affiche "LR") Les deux canaux sont coupés et les paramètres du canal gauche sont copiés vers le canal droit.
• L&R R=>L : (l'écran affiche "LR") Les deux canaux sont coupés et les paramètres du canal droit sont copiés vers le canal gauche.

Appuyez sur la touche MENU (5) pour sélectionner le sous-menu. Vous pouvez alors naviguer entre les quatre options et appuyer sur la touche MENU pour sélectionner le mode de fonctionnement désiré. Vous returnerez ensuite automatiquement vers le menu principal.

Réglage du noise gate

Appuyez sur la touche MENU (5) pour selectionner le sous-menu. L'écran affiche les réglages courants du noise gate :

OFF: le noise gate est hors service.

• 66dB ~ -24dB : le niveau du seuil du noise gate peut être régle entre -66 dB et -24 dB par pas de 6 dB.

Selectionnez les réglages désirés au moyen de la molette d'édition et appuyez sur la touche MENU pour confirmer. Vous returnerez ensuite automatiquement vers le menu principal.

Réglage de l'indicateur à LED

Appuyez sur la touche MENU (5) pour selectionner le sous-menu. Vous pouvezCHOISIR entre deux options :

• Input (entree) : l'indicateur à LED (1) montre les niveaux de la musique à l'entrée de l'appareil.
  Output (sortie) : l'indicateur à LED (1) montre les niveaux de la musique à la sortie de l'appareil.

Appuyez sur la touche ENTER pour confirmer votre choix. Vouseturnerez ensuite automatiquement vers le menu principal.

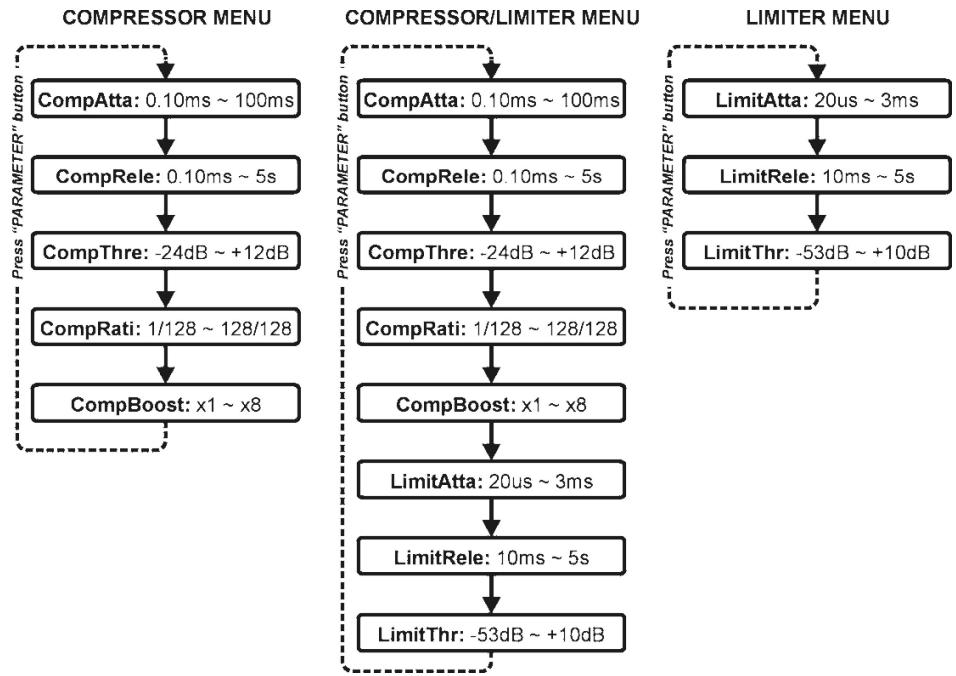

MENUDESPARAMETRES-REGLAGE DES DIFFERENTSPARAMETRES

La touche PARAMETER (7) sert à sélectionner le menu des paramêtres. Utilise la molette d'édition (3) pour ajuster les paramêtres et appuyez sur la touche PARAMETER pour confirmer et passer au paramètre suivant. Le menu des paramêtres change selon le mode de fonctionnement en cours (prière de se reporter à "Sélection du mode").

Régler correctement ces paramètres nécessite une solide dose d'expérience, assurez-vous donc que vous connaisssez bien cette matière avant de vous lancer dans une série de modifications.

ENREGISTRER SES REGLAGES PERSONNELS

Vous pouze enregistrer jusqu'à dix séries de réglages personnels (donc, dix programmes): P0 P9 .

• Quand tous les paramètres sont régés, il vous suffit d'appuyer sur la touche SAVE (9).

• Utilisez la molette d'édition (3) pour désirer le programme (P0 P9) vers lequel vous pouze enregistrer vos réglages et appuyez sur la touche SAVE pour confirmer.
• Utilisez la molette d'édition et la touche SAVE pour composer un nom qui peut contir jusqu'à haut caractères.
• Quand le signe ??" commence à clignoter, appuyez et maintenez la touche SAVE jusqu'à ce que I'écran montre "Save ....

Voilà, c'est terminé!

RAPPELER SES PROGRAMMES PERSONNELS

• Appuyez sur la touche RECALL (8) pour charger l'un de vos dix programmes personnels.
• Utilisez la molette d'édition (3) pour désirer le programme (P0 P9) que vous pouze rappeler et appuyez sur la touche REÇALL pour confirmer.

L'écran affiche "Please Wait ... ..." pendant que le programme est en train de se charger.

Dès que le programme est chargeé, l'écran retourne au menu principal.

CHARACTERISTIQUES TECHNIQUES

Alimentation:	90Vac ~ 240Vac, 50Hz
Fusible:	20mm en verre 250V 1A lent
Réponse en fréquence:	20-20.000Hz (+/-1dB)
Seuil du noise gate :	-66dB ~ -24dB
THD + noise:	<0.005% @ 1kHz, 0dB
Rapport signal sur bruit (IHF-A):	>95dB @ 1kHz.
Niveau d'entrée :	-20dB/+4dB
Impédance d'entrée :	40 kΩ, symétrique
	20 kΩ asymétrique
Impédance de sortie :	66Ω symétrique
	33kΩ asymétrique
AD/DA :	24 bits Sigma/Delta
Vitesse d'échantillonnage :	48 kHz
Dimensions:	482(L) x 44(H) x 152(P) mm
Poids:	3kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.synq-audio.com

GEBRUIKSAANWIJZING
