BEDIENUNGSANLEITUNG DLC1 JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these SynQ®-Produkt entschieden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochlkeiten, die these Gerät bietet, sowie zu ihrer eigenen Sicherheit.

VERGESSEN SIE NICTH IHRE DLC-1 ZU REGISTRIEREN. SIE BEKOMMEN DANN AUTOMATISCH EINE NACHRicht, WENN ES WICHTIGE PRODUKTINFORMATIONEN GIBT!

→ REGISTRIEREN UNDER: WWW.SYNQ-AUDIO.COM/REGISTER/ ←

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Professioneller digitaler Kompressor / Begrenzer (Limiter) mit 24bit DSP Technologie
• Kann für alle Anwendungsarten verwendet werden: Verbesserung der Soundqualität und Dynamik, Schutz für die Laufsprecherboxen, Pegelbegrenzer (Radio), ...
• Kompressor-Modus mit einstellbaren Parametern: Threshold: -24dB ~ 12dB; Attack: 0,1ms ~100ms; Release: 10ms ~ 5s; Ratio: 1/128 ~ 1/1; Verständungskompensation: x1 x2 x4 x8
• Begrenzer-Modus mit einstellbaren Parametern: Schwellenwert: -53dB ~ 10dB; Attack: 20us ~ 3ms; Release: 10ms~ 5s
• Kombinierter Kompressor/Begrenzer-Modus
  Regelbares Noise Gate: -66dB ~ -24dB
  10 Benutzerprogramm konnen im Speicher abgelegt werden
  24bit Sigma/Delta AD/DA Konvertierung mit 48 kHz Samplefrequency
• Softwaregesteuerte Leistungsreglung während des Betriebs um störende Knackgeräusche zu vermeiden
• LCD Display mit hellblauer Hintergrundbeleuchting, 2-zeilig mit 16 Zeichen
• Volte MIDI-Fähigkeit erfolgliche Echtzeit-Parametersteuerung und -Programmwahl
• Hochwertige Bauteile und robuste Bauweise machenihn transporttauglich
• Symmetrische XLR und 6,3mm Klinkeneingänge/-ausgänge mit regelbarer Eingangspegel
• Eignet sich sowohl für professionelle Beschaltung und Studios als auch für DJ's

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mit Ihrem Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

Bedienungsanleitung
- DLC-1 Anlage
-Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beilügen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol beweutet: Klasse I Klassifizierung

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geratsitte nach dem Transport in eine warmer Umgebung zum Temperaturausgleich eine Zeit ausgescheltet stehen halten. Kondensation kann zu Leistungsverlust des Gerats oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefällten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfungtion konnen die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kuhlung = 2cm.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet.
• Um den gesetzlichen Sicherheitsbestimmungen zu entsprechen, muss体系建设 geerdet werden.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperatoren ausgesetzt wird.
• Plazieren und benutzen Sie das Gerät für eine langere Zeit darüber hinausgehen.
  Lampen, etc., können es die Funktion des Gerats beeinträchtigen.
• Das Gerät kann in 19^th Racks eingebaut werden. Benutzen Sie darüber die in der Frontblende eingelassenen

Löcher.

• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Die Reinigung des Geräts erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerättnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, die das Gerät beschädigen wurden.

ANSCHLUSSE

Anschlüsse mit symmetrischer/ asymmetrischer Klinke oder mit XLR-Kabel möglich. Verwenden Sieitte nur hochwertige Kabel, um unerwünschte Gerausche und Interferenzen zu vermeiden. Ein Kompressor/Begrenzer kann auf zwei Arten angeschlossen werden:

• An den Ausgang des Mischers: das komplette Tonsignal wird aufgarbeitet (Mastering, Schutz, ...)
• An die Kanalstecker eines PA-Mischers: Getrentes Mastering des Eingangskanals des PA-Mischers.

UNBALANCED XLR

BALANCED XLR

UNBALANCED JACK

BALANCED JACK

Weitere Informationen zu den Anschlussmöglichkeiten finden Sie im nachfolgenden Kapitel.

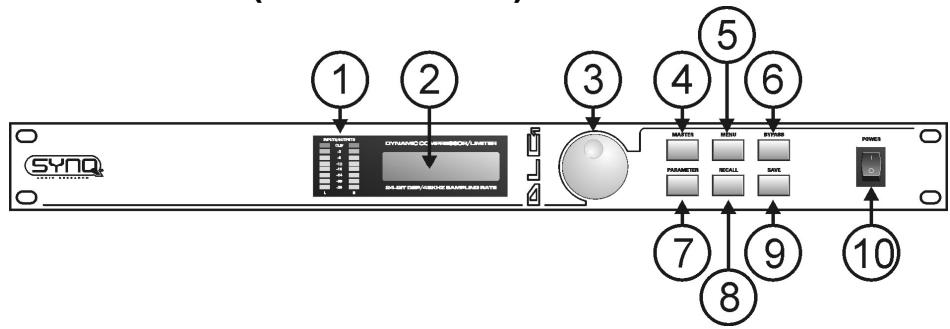

FUNKTIONEN (VORDERSEITE)

1. PEGELMESSER: Gibt den Pegel des Musiksignals an. Mit der Auswahl "LED setup" konnen Sie wahlen, ob auf dem Pegelmeser das Eingangs- oder das Ausgangssignal angezeigt wird, Kapitel "Bedienungsanleitung" für weitere Informationen.
2. MULTIFUNKTIONELLES DISPLAY: Gibt den Status der verschiedene Funktionseinstellungen an. Siehe Kapitel "Bedienungsanleitung" für weitere Informationen.
3. EDITIERRAD: zum Auswahlen der verschiedenen Menupunkte und zum Verstellen der Parameter.
4. MASTER Taste: zum Wechseln von gleich welchem Menu zum Regelmodus der Gesamtausgangslautstärke: Sie können die Ausgangslautstärke zwischen 0dB und -30dB einstellen.
5. MENÜ TASTE: zum Auswahlen des Hauptmenüs. Sie konnen das Menu mit dem Editierrad durchgehren (3), bestätigen Sie ihre Auswahl durch Drücken der Menütaste. Weitere Informationen finden Sie auf den folgenden Seiten.

6. BYPASS TASTE: um die Anlage in Bypassmodus zu setzen oder nicht:

7. Bypass an: Eingang ist direkt mit Ausgang verbunden keine Aufarbeitung, nur Lautstärkenregelung und noise gate.

8. Bypass aus: Die Musik wird vom Kompressor und/oder Begrenzer aufgarbeitet.

9. PARAMETER TASTE: zum Durchlaufen der verschiedene Parameter des Begrenzers/Kompressors. Die Parameter konnen mit dem Editierrad (3) eingestellt werden. Weitere Informationen finden Sie auf den folgenden Seiten.

10. RECALL TASTE: zum Abrufen einer der vorher gespeicherten persönlichen Einstellungen.
11. SAVE TASTE: zum Speichern der aktuellen Einstellungen in eines der 10 Benutzerprogramme.
12. EIN/AUS-SCHALTER: zum Ein-/Ausschalten der Anlage.

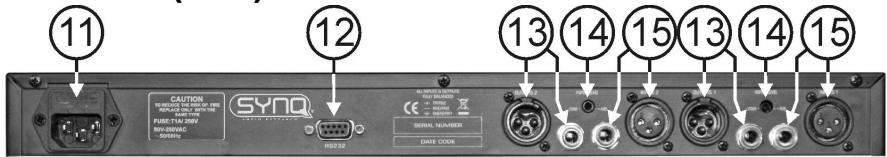

FUNCTIONS (rear)

1. NETZEINGANG mit IEC -Buchse und eingebautem Sicherungssockel. Schließen Sie das mitgelieferte Netzkabel hier an.
2. RS232 ANSCHLUSS: für Firmware-Update über PC.
3. SYMMETRISCHE AUSGänge: können mit XLR oder JACK Kabel verwendet werden, beiden können mit symmetrischen als auch mit asymmetrischen Kabeln verwendet werden (siehe Kapitel "Anschlüsse" für weitere Informationen)
4. EINGANGSPEGELREGELUNG: benutzen Sie einen kleinen Schraubendreher zum Einstellen des Eingangspegels der Anlage.
5. SYMMETRISCHE EINGänge: können mit XLR oder JACK Kabel verwendet werden, beiden können mit symmetrischen als auch mit asymmetrischen Kabeln verwendet werden (siehe Kapitel "Anschlüsse" für weitere Informationen)

BEGRIFFSERKLÄRUNGEN

Denken Sie daran, dass Begrenzer/ Kompressoren außerst beliebte Signaufbereiter sind, die aber auch große potentielle Gefahren bergen. In den Handen eines Künstlers kann ein Kompressor die herrlichsten Klangbilder zaubern, während er in den Handen eines Laien den Sound vollig ruinieren kann. Sammeln Sie also zunachst weitere Erfahrungen und lessen Sie viel über die Mochgkeiten dieser Geräte, ehe Sie sie benutzen. Im Internet konnen Sie weitere interessante Antiek zu dieser Thema finden...

Es scheint uns angebracht, hier kurz die verschiedene Parameter, die Sie einstellen konnen, zu erklaren, ehe wir zur Bedienungsanleitung für die Anlage übergeben. Sie erfahren hier auch den Unterschied zwischen einem Begrenzer und einem Kompressor.

ERKLÄRUNG DER VERSCHIEDENEN PARAMETER

Threshold-Pegel (Display = "CompThre" oder "LimitThr):

Dies ist der Pegel (meist in Dezibel "dB" gemessen), an dem die automatische Lautstärkenverringerung beginnnt. Jeder Wert unter dieser Lautstärke bedeutet, dass das Signal nicht vom Kompressor darbeitet wird. Wenn der Eingangspegel über dem Threshold-Pegel (Grenzpegel) liegt, verringerter der Kompressor die Lautstärke automatics, um das Signal nicht lauter werden zu halten.

Attack-Zeit(Display = "CompAtta" oder "LimitAtta"):

Die Attack-Zeit (meist in Millisekunden "ms" gemessen) bestimmt, wie lange es dauert, bis die Lautstärke verringer wird, sobald der Eingangpegel den Threshold-Pegel übersteigt. Wenn Sie die Anlage als Überlastschutz verwenden wollen, müssen Sie eine sehr schnelle Attack-Zeit wahren. Wenn Sie die Anlage allerdings in Kombination mit einem elektrischen Bass benutzen, ist ein Wert von 20 bis 50 Millisekunden ein gutter Wert um etwas zusätzliche Durchschnitt zu erreichen. Es ermöglicht dem Attack durchzudringen, ehe die Lautstärke verringer wird: jeder Note erhält so eine leichte Zusatz-Scharfe" ohne dass die volle Notenlänge zu laut ware.

Release-Zeit (Display = "CompRele" oder "LimitRele"):

Die Release-Zeit (meist in Millisekunden "ms" gemessen) bestimmt, wie schnell die Lautstärke zur Originalgroße zurückkehr, wenn der Eingangspiegel nicht mehr über dem Threshold-Pegel liegt. Wenn die Release-Zeit zu schnell ist, werden Sie einen "Pumpen-" Sound hörn, oft verwendet um Spezialeffekte, Synthesizer, Schlagzeuge oder andere Instrumente zu erzielen. Wenn Sie eine größere Rückwirkungsfreiheit für den Kompressor wünschen, stellen Sie die Release-Zeit relativ lang ein (eine

Sekunde oder mehr). Wenn Sie einen aggressiven, auffalligen Sound sollen, wahlen Sie eine kürzere Release-Zeit.

Kompressionsverhältnis (Ratio) (Display = "CompRati"):

Das Kompressionsverhältnis bestimmt, wie sehr der Ausgangsgepel im Verhältnis zum Eingangssignal komprimiert wird, sobald der Threshold-Pegel erreicht wurde. Ein Verhältnis von 1:1 bewirkt nichts. 2:1 bedeutet, dass der Kompressor, wenn der Eingangsgepel auf 2 dB über dem Threshold steigt, den Pegel um nur 1 dB verringern wird, so dass der Ausgangsgepel jetzt 1 dB lauter sein wird. 10:1 bedeutet, dass das Signal 10 dB über dem Threshold liegen muss, damit der Ausgangsgepel um 1 dB ansteigt.

Beispiel: Setzen Sie den Threshold auf -20 dB und speisen Sie ein -12 dB Signal (8 dB über dem Threshold) am Eingang ein. Wahlen Sie ein Compressionsverhältnis 4:1 ( 8 / 4 = 2 ) → am Ausgang werden Sie ein -18 dB Signal (-20 dB + 2 dB = -18 dB) erhalten

Makeup Gain (Pegelanhebung) (Display = "CompBoost"):

Bringt den Pegel des gesamtten Signals, nachdem es durch den Kompressor reduziert worden ist, wieder auf ein ordentliches Niveau. Dies hat auch zur Folge, dass leise Teile (die nicht komprimiert worden sind) lauter werden.

Noise Gate-Pegel:

Dieser Pegel (meist in Dezibel "dB" gemessen) bestimmt bei welchem Pegel das "Gate" öffnet: alle Signe unter this dem mess Noise Gate-Level sind vom Ausgangssignal abgeschritten. Dies kann nutzlich sein, um bei Mikrofonaufnahmen Hintergrundgeräuche zu besieitigen.

DER UNTERSCHIED ZWISCHEN EINEM BEGRENZER UND EINEM KOMPRESSOR

Der Hauptunterschied liegt im Kompressionsverhältnis. Ein Begrenzer verwendet ein Verhältnis von 10:1 bis 100:1 oder mehr, während ein Kompressor ein Verhältnis von 10:1 oder weniger verwendet.

Ein Kompressor vermindert den Dynamikumfang (lautere Teile leiser gemacht, leisere Teile lauter gemacht) und agiert so als eine Art Steuerung dynamische Lautstärkensteuerung. Aus thisem Grund wird er früfig in Hörfunkstudios eingesetzt.

Ein Begrenzer "begrenzt" das Eingangssignal, sobald es den Threshold-Pegel erreicht. Aus thisem Grund werden Begrenzer halten zu verwendet, um Pegelspitzen zu verringn und ihre Ausrüstung zu schätzen (Lautsprecher)

BEDIENUNGSANLEITUNG

SCHALTEN SIE DIE ANLAGE EIN ~ ÄNDERN DER AUSGANGSLAUTSTARKE

Wenn die Anlage eingeschaltet ist, zeit das Display kurz die letzte Firmware Version. Anschließlich sind auf dem Display folgende Angaben:

A) Zeigt an, für welchen Kanal die Parameter eingestellt werden können:

• CH:L linker Kanal
• CH:R → rechter Kanal
• CH:LR linker und rechter Kanal

B) Zeigt den Betriebsmodus der Anlage:

C nur Kompressor
· L Nur Begrenzer
- CL Kompressor + Begrenzer kombiniert

C) Zeigt an, ob die Anlage im Bypass-Modus ist oder nicht:

• BYP:AN Anlage ist im Standby, nur das Noise Gate ist aktiv
• BYP:AUS Anlage arbeitet, eingehendes Signals wird bearerbeitet

D) Zweite Zeile Zeigt die Lautstärke, die mit dem Editierrad angepasst werden kann.

Durch Drucken der MASTER-Taste (4), gelangen Sie stets wieder zu dieser Display.

HAUPTMENU ~ ALLGEMEINER AUFBAU DER ANLAGE

Die MENU-Taste (5) dient zum Auswahlen des Hauptmenus. Benutzen Sie den Drehregler (3), um die 4

Menüpunkte zu durchlaufen und drücken Sie die MENU-Taste, um das gewünschte Untermenü auszuwahlen:

Moduswahl

Drücken Sie die MENU-Taste (5), um diese Untermenu auszuwahlen. Sie können die 3 Optionen (Kompressor, Begrenzer, Begrenzer + Kompressor) durchlaufen und die MENU-Taste drucken, um den gewünschten Betriebsmodus auszuwahlen. Sie werden automatisch zum Hauptmenu zurückkehren..

Kanaleinstellung

Sie können verschiedene Parameter für die linken und die rechten Kanäle einstehen oder beiden Kanäle gleichzeitig einstehen. Folgende 4 Optionen sind möglich:

• Links: ("L" auf dem Display) Alle Parameter werden nur für den linken Kanal eingestellt.
• Rechts: ("R" auf dem Display) Alle Parameter werden nur für den rechten Kanal eingestellt.
• L&R L = >R ("LR" auf dem Display) Beide Kanäle sind angeschlossen und die Parameter vom linken Kanal werden auf den rechten Kanal kopiert.
• L&R R=>L: ("LR" auf dem Display) Beide Kanäle sind angeschlossen und die Parameter vom rechten Kanal werden auf den linken Kanal kopiert.

Drücken Sie die MENU-Taste (5), um diese Untermenü auszuwahlen. Sie können die 4 Optionen durchlaufen und die MENU-Taste drucken, um den gewünschten Betriebsmodus auszuwahlen. Sie werden automatisch zum Hauptmenü zurückkehren.

Noise Gate-Einstellung

Drücken Sie die MENU-Taste (5), um diese Unternehmen auszuwahlen. Das Display zeigt die Einstellungen des Noise Gate an:

• OFF: Noise Gate ist ausgeschaltet.

• 66dB ~ -24dB: der Threshold-Pegel des Noise Gates kann auf Werte zwischen -66dB und -24dB in 6dB-Schritten eingestellt werden.

Wahlen Sie die gewünschte Einstellung mit dem Drehregler und drücken Sie die MENU-Taste zum Bestätigten. Sie werden automatisch zum Hauptmenu zurückkehren.

LED-Display-Einstellung

Drücken Sie die MENU-Taste (5), um diese Unternehmen auszuwahlen. Sie können folgende 2 Optionen durchlaufen:

• Input: LED Pegelmesser (1) zeigt die Musikpegel am Eingang der Anlage.
• Output: LED Pegelmesser (1) zeit die Musikpegel am Ausgang der Anlage.

Drücken Sie die MENU-Taste, um ihre Wahl zu bestätigten. Sie werden automatisch zum Hauptmenu zurückkehren.

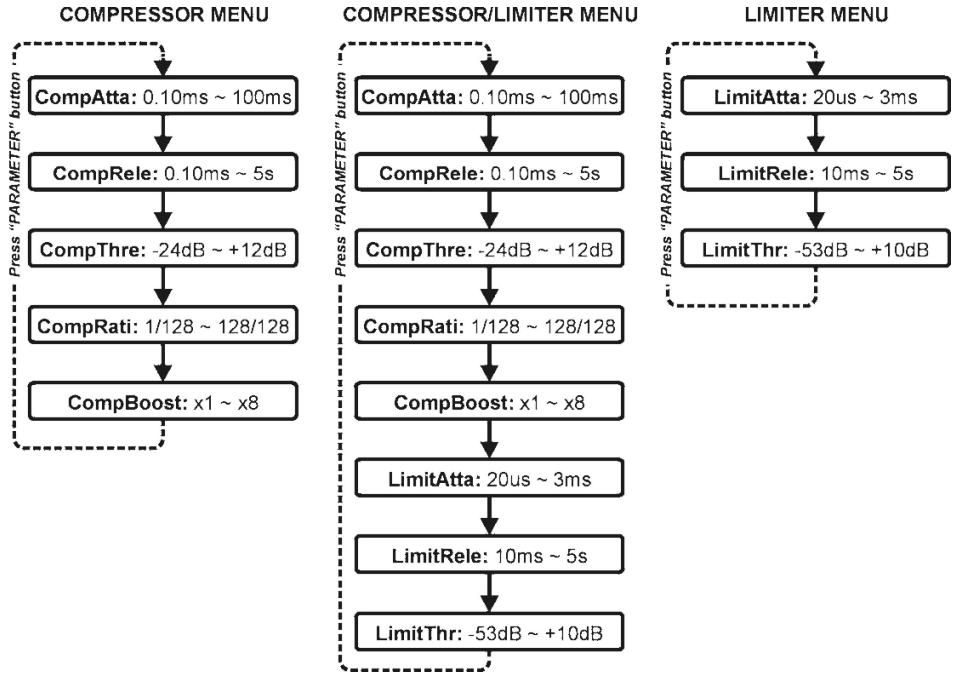

PARAMETER MENU ~ EINSTELLUNG DER VERSCHIEDENEN PARAMETERS

Die PARAMETER-Taste (7) dient zum Durchseden des Parametermenü: benutzen Sie den Drehregler (3), um die Parameter einzustellen und drücken Sie die PARAMETER-Taste zur Bestätigung und gehen Sie zum nähsten Parameter. Das Parametermenüändert je nach Betriebsmodus, den Sie gewählt haben (siehe "Moduswahl")

Zur Parameteinstellung besteht man etwas Erfahrung, gehen Sie safer, dass Sie wissen, wie man damit umgeht, ehe Sie beginnen, Änderungen vorzunehmen ...

PERSONLICHE EINSTELLUNGEN SPEICHERN

Sie können bis zu 10 persönliche Einstellungen (Programme) speichern: P0 → P9.

• Wenn alle Parameter eingestellt sind, drücken Sie einfach die SAVE-Taste (9)
• Benutzten Sie den Drehregler (3), um das Programm auszuwahlen (P0 P9) , auf das Sie ihre Einstellungen abspeichern mögen und drücken Sie SAVE zum Bestätigten.
• Benutzen Sie den Drehregler + SAVE-Taste, um einen Namen mit bis zu 8 Zeichen zusammenzusetzen
• Wenn das "?" aufblinkt, drucken Sie die SAVE-Taste, bis das Display "Save ...." anziegt

Das war's!

PERSONLiche EINSTELLUNGEN ABRUFEN

• Drücken Sie die RECALL Taste (8), um eine der 10 persönlichen Einstellungen abzurufen.
• Benutzen Sie den Drehregler (3), um das Programm (P0 P9) auszuwahlen, das Sie abrufen wollen und drücken Sie RECALL zum Bestätigten.

Das Display zeigt "Please Wait ...." an, während das Programm geladen wird. Sobald das Programm geladen ist, wird das Hauptdisplay angezeigt.

TECHNISCHE DATEN

Spannungsversorgung: 90Vac 240Vac, 50Hz

Sicherung: 20mm Glassicherung 250V/1A träge.

Frequenzbereich: 20-20.000Hz (+/-1dB)

Noise Gate Threshold: -66dB ~ -24dB

THD + noise: <0.005% @ 1kHz, 0dB

S/N Ratio (IHF-A): >95dB @ 1kHz.

Eingangspegel: -20dB/+4dB

Eingang Impedanz: 40kΩ symmetrisch

20kΩ asymmetrisch

Ausgang Impedanz: 66Ω symmetrisch

33kΩ asymmetrisch

AD/DA: 24bit Sigma/Delta

Samplefrequenz: 48kHz

Abmessungen: 482(W) x 44(H) x 152(D) mm

Gewicht: 3kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website

herunterladen: www.synq-audio.com
