CTWO 800 - Amplificateur audio JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio professionnel
Marque	JBSYSTEMS LIGHT
Modèle	CTWO 800
Puissance de sortie (stéréo 8 Ω)	2 x 450 W
Puissance de sortie (stéréo 4 Ω)	2 x 780 W
Puissance de sortie (ponté 8 Ω)	1300 W
Réponse en fréquence	10 Hz - 50 kHz (-1,5 dB)
Sensibilité d'entrée	0,77 V / 26 dB / 1,4 V (sélectionnable)
Impédance d'entrée	20 kΩ (balancé actif)
Rapport signal/bruit	100 dB (pondéré A)
Diaphonie	70 dB (à 1 kHz, 8 Ω)
Facteur d'amortissement	200 (à 1 kHz, 8 Ω)
Vitesse de balayage	40 V/μs
Protection	Court-circuit, limitation courant, défaut DC, fusible, limiteur, coupure thermique, transitoires, démarrage progressif
Refroidissement	Ventilateur à vitesse variable
Alimentation	230 V / 50 Hz
Dimensions (L x P x H)	483 x 430 x 132 mm
Entrées	XLR et Jack 6,35 mm (balancé/non balancé)
Sorties	Borniers et Speakon
Modes de fonctionnement	Stéréo, ponté (mono), parallèle
Entretien	Nettoyer les filtres anti-poussière avec un aspirateur

FOIRE AUX QUESTIONS - CTWO 800 JBSYSTEMS LIGHT

Comment connecter l'amplificateur en mode ponté (Bridge) ?

Éteignez l'amplificateur. Branchez le signal d'entrée uniquement sur le canal 1 (gauche). Connectez le haut-parleur entre les borniers rouges : borne rouge canal 1 (signal +) et borne rouge canal 2 (signal -). L'impédance minimale du haut-parleur doit être de 8 ohms. Placez le sélecteur de mode sur Bridge, puis allumez l'amplificateur.

Que signifie l'indicateur LED rouge Clip ?

La LED Clip s'allume lorsque le signal de sortie atteint son niveau maximum, entraînant une distorsion. Si elle s'allume brièvement, réduisez le niveau d'entrée. Si elle reste allumée en continu, cela indique un court-circuit. Éteignez l'amplificateur et vérifiez les connexions.

Comment sélectionner la sensibilité d'entrée ?

Utilisez le sélecteur de sensibilité à 3 positions : 0,77 V (gain 26 dB), 1,4 V (recommandé avec tables de mixage JB Systems) ou 26 dB. Le réglage dépend du niveau de sortie de votre préamplificateur.

Quelle est la différence entre les modes stéréo, ponté et parallèle ?

En mode stéréo, chaque canal fonctionne indépendamment. En mode ponté (Bridge), les deux canaux sont combinés pour une puissance plus élevée sur une seule charge (mono). En mode parallèle, les deux canaux sont alimentés par la même entrée (canal gauche) mais restent indépendants en sortie.

Comment nettoyer l'amplificateur ?

Nettoyez régulièrement les filtres anti-poussière situés derrière la face avant à l'aide d'un aspirateur. N'utilisez jamais d'eau. Évitez d'obstruer les trous de ventilation.

Que faire si la LED de protection jaune s'allume ?

La LED de protection jaune s'allume en cas de défaut ou si la température interne dépasse la limite. Éteignez l'amplificateur, laissez-le refroidir, et vérifiez les connexions. Si le problème persiste, contactez votre revendeur.

Puis-je utiliser des câbles Jack non balancés ?

Oui, les entrées Jack acceptent les signaux balancés et non balancés. Pour un signal non balancé, utilisez un jack mono : Tip = signal, Sleeve = masse. Pour un signal balancé, utilisez un jack stéréo : Tip = signal +, Ring = signal -, Sleeve = masse.

Comment remplacer le fusible ?

Débranchez l'amplificateur. Remplacez le fusible par un nouveau de même type et valeur. Si le fusible saute à nouveau, consultez un technicien.

À quoi sert l'interrupteur de mise à la terre (Lift) ?

L'interrupteur Lift permet de couper la connexion de terre entre l'amplificateur et les autres appareils, ce qui peut éliminer les boucles de terre et les ronflettes.

Quelle est la puissance en mode parallèle 8 ohms ?

En mode parallèle, la puissance est identique au mode stéréo. Pour 8 ohms, chaque canal délivre 450 W, soit 2 x 450 W. L'impédance vue par l'amplificateur est divisée par deux si les deux canaux sont chargés.

MODE D'EMPLOI CTWO 800 JBSYSTEMS LIGHT

1. Caractéristiques principales

Les amplificateurs de la "C2 Series" sont de très haute qualité et assurent de très bonnes performances. Afin d'obtenir les meilleurs résultats, ils sont équipés d'un "servo system power supply" et d'un ventilateur avec réglage de vitesse.

En voici les principales fonctions : Régulation de vitesse du ventilateur Servo system power supply

• Entrées balancées avec XLR et jack 1/4'
• Sélecteur de sensibilité d'entrée Sorties avec borniers ou speaker
• Interrupteur 3 modes: stéréo, mono (BRIDGE) ou parallèle
• Circuit de retardement à l'allumage
• Parfait système de protection pour les haut-parleurs Protection thermique (si la température est supérieure à)
• Limitateur de courant

2. Précautions

Utiliser une source de courant adequate. - Eviter d'allumer plusieurs amplificateurs simultanément. N'obstruer les trous de ventilation en aucun cas. - Un réglage du niveau d'entrée est présent sur chaque canal. Sorties prévues avec speacon ou borniers. - Bien vérifier que l'interrupteur de mode est correctement positionné: stéreo, Bridge ou parallèle. - Nettoyer régulièrement l'amplificateur. Les filtres anti-poussière situés derrière la face avant doivent être nettoyés souvent. Pour ce faire, utiliser un aspirateur. Ne jamais utiliser d'eau. - En cas de défectuosité, mettez-vous en contact avec votre revendeur.

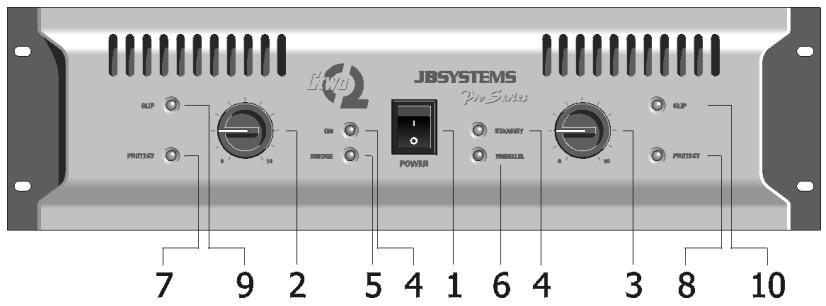

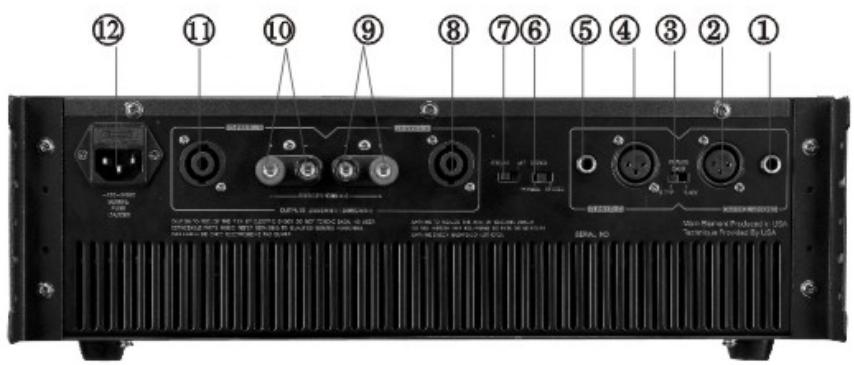

1. Interrupteur on/off

Ce bouton permet d'allumer l'amplificateur. Un retard à l'allumage sera constaté, il est du au système "soft start".

Grâce à ces potentiomètres, vous pouvez ajuster le niveau d'entrée de chaque côté. En mode Bridge ou parallèle, seul le potentiomètre gauche est actif.

4. Indicateur power on (vert)

Indique que l'amplificateur est allumé.

5. Indicateur de mode bridge (mono) (vert)

Indique que l'amplificateur travaille en mode. Dans ce cas, seul le canal gauche nécessite un signal d'entrée.

6. Indicateur de mode parallèle (vert)

Indique que l'amplificateur travaille en mode. Le signal d'entrée sera donc uniquement appliqué au canal gauche.

7 Y 8. Led de protection (jaune)

La Led s'allume en cas de défectuosité ou lorsque la température est supérieure à

9 Y 10. Led (clip) du niveau maximum (rouge)

Ce Led s'allume dans deux cas :

a. Lorsque le signal de sortie atteint son niveau maximum, le Led s'allume. Ceci est accompagné d'une distorsion du signal audio. Si ceci survient, réduisez le niveau d'entrée. b. Si le Led s'allume de manière continue, ILA signifie qu'il y a un court-circuit. Eteindre l'amplificateur et rechercher les causes du problème dans les connexions.

1 Y 5. Entrées avec jack 1/4

Vous pouvez utiliser un signal d'entrée balancé ou non balancé.

Non balancé : utiliser un jack mono. Tip = signal, Sleeve = masse - Balancé : utiliser un jack stéréo. Tip = signal +, Ring = signal -, Sleeve = masse

2 Y 4 entrees avec XLR

Vous pouvez utiliser un signal d'entrée balancé ou non balancé.

Non balancé : Pin1 = masse, Pin2 = signal, Pin3 = masse - Balancé : Pin1 = masse, Pin2 = signal +, Pin3 = signal -

3. Sélecteur de sensibilité d'entrée

La position de cet interrupteur est très importante et dépend du niveau de sortie du préamplificateur.

Il existe 3 positions :

Puissance totale de sortie à 0.77V de niveau d'entrée 26 dB de gain du niveau d'entrée - Puissance totale de sortie à 1.4V de niveau d'entrée. Utiliser cette position avec les tables de mixage JB Systems.

6. Sélecteur de mode

Trois modes sont possibles : stéréo, mono "BRIDGE" ou parallèle.

• En mode stéréo, connecter l'entrée et la sortie des 2 canaux.
• En mode Bridge, le signal d'entrée doit uniquement être appliqué au canal gauche.
• En mode parallèle, le signal d'entrée doit uniquement être appliqué au canal gauche

7. Interrupteur de mise à la terre

La position "lift" permet de couper la terre entre l'amplificateur et les châssis des autres composants (suppression de boucles de terre).

8 y 11. Sortie avec Speacon

En mode stéréo, vous pouvez utiliser des Speacon pour connecter vos haut-parleurs.

Les connexions sont :

1+ et 2+: signal

1- et 2-: masse

1. Prise de courant et fusible

Si le fusible est cassé, changer celui-ci par un nouveau de même type et valeur.

4. Opération en mode bridge et parallèle

A. Mode Bridge

Eteindre l'amplificateur - Connecter l'entrée sur le canal 1 (gauche) uniquement. - Connecter le haut-parleur entre les borniers rouges (impédance minimale 8 ohm):

• Bornier rouge canal 1 : signal +
• Bornier rouge canal 2 : signal - (masse)
• Mettre l'interrupteur de mode sur la position BRIDGE. Allumer l'amplificateur.

B. Mode parallèle

Eteindre l'amplificateur - Connecter l'entrée sur le canal 1 (gauche) uniquement. - Connecter les haut-parleurs de manière habituelle (comme si c'était en mode stéréo): - Mettre l'interrupteur de mode sur la position Parallele - Allumer l'amplificateur

5. Spécifications techniques

MODEL		C2-450	C2-650	C2-800
Output Power	Stereo 8 Ohm Stereo 4 Ohm Bridge 8 Ohm Parallel 8 Ohm Parallel 4 Ohm	300W + 300W 450W + 450W 800W	400W + 400W 650W + 650W 1000W	450 W + 450W 780W + 780W 1300W
Frequency Response		10Hz-50KHz -1,5dB	10Hz-50KHz -1,5dB	10Hz-50KHz -1,5dB
Input Sensitivity		0,77V/26dB/1,4V	0,77V/26dB/1,4V	0,77V/26dB/1,4V
Maximum Input Level		2 Volt	2 Volt	2 Volt
Input Impedance Active Balanced		20k Ohms	20K Ohms	20K Ohms
S/N Ratio A-Weighted RMS		>90dB	>95dB	>100dB
Crosstalk at rated output power 8 Ohm 1KHz		>70dB	>70dB	>70dB
Damping factor at 1KHz 8 Ohm		>150	>200	>200
Slew Rate Internal		30V/μs	35V/μs	40V/μs
Protection		Short circuit, current limited, DC fault, AC line fuse, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start
Cooling		Variable Speed Fan
Power Supply		230V-50Hz
Dimensions (mm)		483 x 430 x 132
