CTWO 800 - Audioversterker JBSYSTEMS LIGHT - Gratis gebruiksaanwijzing en handleiding

Producttype	Professionele audioversterker
Merk	JBSYSTEMS LIGHT
Model	CTWO 800
Uitgangsvermogen (stereo 8 Ω)	2 x 450 W
Uitgangsvermogen (stereo 4 Ω)	2 x 780 W
Uitgangsvermogen (brug 8 Ω)	1300 W
Frequentierespons	10 Hz - 50 kHz (-1,5 dB)
Ingangsgevoeligheid	0,77 V / 26 dB / 1,4 V (selecteerbaar)
Ingangsimpedantie	20 kΩ (actief gebalanceerd)
Signaal-ruisverhouding	100 dB (A-gewogen)
Overspraak	70 dB (bij 1 kHz, 8 Ω)
Dempingsfactor	200 (bij 1 kHz, 8 Ω)
Slew rate	40 V/μs
Bescherming	Kortsluiting, stroombegrenzing, DC-fout, zekering, limiter, thermische uitschakeling, transiënten, zacht starten
Koeling	Variabele snelheidsventilator
Voeding	230 V / 50 Hz
Afmetingen (L x D x H)	483 x 430 x 132 mm
Ingangen	XLR en 6,35 mm jack (gebalanceerd/ongebalanceerd)
Uitgangen	Aansluitklemmen en Speakon
Werkingsmodi	Stereo, brug (mono), parallel
Onderhoud	Reinig de stoffilters met een stofzuiger

Veelgestelde vragen - CTWO 800 JBSYSTEMS LIGHT

Hoe sluit ik de versterker aan in brugmodus (Bridge)?

Zet de versterker uit. Sluit het ingangssignaal alleen aan op kanaal 1 (links). Sluit de luidspreker aan tussen de rode aansluitklemmen: rode klem kanaal 1 (signaal +) en rode klem kanaal 2 (signaal -). De minimale impedantie van de luidspreker moet 8 ohm zijn. Zet de modusknop op Bridge en schakel de versterker in.

Wat betekent de rode Clip-LED?

De Clip-LED gaat branden wanneer het uitgangssignaal zijn maximale niveau bereikt, wat vervorming veroorzaakt. Als deze kort oplicht, verlaag dan het ingangsniveau. Als deze continu blijft branden, duidt dit op een kortsluiting. Zet de versterker uit en controleer de aansluitingen.

Hoe selecteer ik de ingangsgevoeligheid?

Gebruik de 3-standige gevoeligheidsschakelaar: 0,77 V (gain 26 dB), 1,4 V (aanbevolen met JB Systems mengtafels) of 26 dB. De instelling hangt af van het uitgangsniveau van uw voorversterker.

Wat is het verschil tussen de stereo-, brug- en parallelmodus?

In de stereo-modus werkt elk kanaal onafhankelijk. In de brug-modus (Bridge) worden de twee kanalen gecombineerd voor een hoger vermogen op een enkele belasting (mono). In de parallel-modus worden beide kanalen gevoed door dezelfde ingang (linkerkanaal) maar blijven ze onafhankelijk aan de uitgang.

Hoe reinig ik de versterker?

Reinig regelmatig de stoffilters achter het voorpaneel met een stofzuiger. Gebruik nooit water. Vermijd het blokkeren van de ventilatiegaten.

Wat te doen als de gele beschermings-LED brandt?

De gele beschermings-LED gaat branden bij een storing of als de interne temperatuur de limiet overschrijdt. Zet de versterker uit, laat deze afkoelen en controleer de aansluitingen. Als het probleem aanhoudt, neem dan contact op met uw dealer.

Kan ik ongebalanceerde jackkabels gebruiken?

Ja, de jack-ingangen accepteren zowel gebalanceerde als ongebalanceerde signalen. Voor een ongebalanceerd signaal gebruikt u een mono-jack: Tip = signaal, Sleeve = massa. Voor een gebalanceerd signaal gebruikt u een stereo-jack: Tip = signaal +, Ring = signaal -, Sleeve = massa.

Hoe vervang ik de zekering?

Haal de stekker uit het stopcontact. Vervang de zekering door een nieuwe van hetzelfde type en waarde. Als de zekering opnieuw doorslaat, raadpleeg dan een technicus.

Waar dient de aardingsschakelaar (Lift) voor?

De Lift-schakelaar verbreekt de aardverbinding tussen de versterker en andere apparaten, wat aardlussen en brom kan elimineren.

Wat is het vermogen in parallelmodus 8 ohm?

In parallelmodus is het vermogen identiek aan de stereomodus. Voor 8 ohm levert elk kanaal 450 W, dus 2 x 450 W. De impedantie die de versterker ziet wordt gehalveerd als beide kanalen zijn belast.

GEBRUIKSAANWIJZING CTWO 800 JBSYSTEMS LIGHT

De C2-series versterkers zijn toestellen met een hoge betrouwbaarheid en prestaties. Om een maximaal resultaat te verkrijgen bevat het een servo-voedingsystem en een ventilator met gecontroleerde snelheid.

De vooraamste kenmerken zijn:

• XLR en 1 / 4' jack symetrische ingangen
  Schakelaar voor keuze van de ingangsgevoeligheid
  Uitgang: speacon en draadklemmen
• Stereo, bridge en parallel keuzeschakelaar
• Vertraagde start
  Perfect werkende speakerbeveiliging
  Thermische beveiligiqing (85^)
  Stroombegrenzer via limiter

2. Voorzorgen

• Gebruik een geschikte voedingsbron.
  Schakel nooit verschillende versterkers tegelijk aan.
  Zorg ervoor dat de verluchtingsgaten aan de voor- en awhilekant van de versterker vrij blijven.
  Regelingen van het ingangsniveau aanwezig op elk kanaal.
• De uitgang is voorzien voor speacon of draadklemmen.
• Kijk zorgvuldig na of de mode switch in de correcte positie staat: stereo, bridge of parallel.
• Reinig de versterker regelmatig. De stoffilters die zich darüber het frontpaneel bevinden,要去en zeker regelmatig van stof worden ontdaan.
• Gebruik een stofzuiger om het stof te verwijderen, gebruik hiervoor nooit water.
• Contacteer uw verdeler in geval van een defect.

3. Belangrijkste Gebruiksfuncties

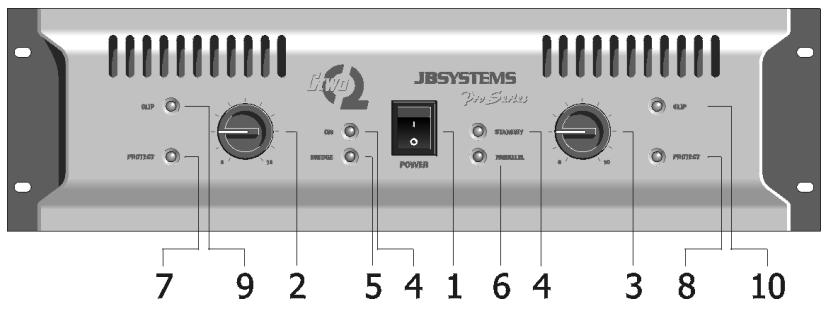

A. Vooraanzicht

1. Power ON/OFF

Met deze schakelaar zet u het toestel aan of UIT. U zal eenkleine aanschakelvertraging vaststellen, met name een zachte start.

2/3. Ingangsregeling

Met deze draaipotentiometers kan u het ingangsniveau van elke zichde aanpassen. In bridge of parallel mode is enkel de linkerregeling actief.

4. Power ON Indicator (groen)

Duidt aan dat de versterker is aangeschakeld.

5. Bridge Mode Indicator (groen)

Duidt aan dat de versterker in bridge mode werkt.
In dit geval moet u enkel het linkerkanaal een ingangssignaal geben.

6. Parallel Mode Inindicator (groen)

Duidt aan dat de versterker in parallel mode werkt.
Enkel het linkerkanaal heeft een ingangssignaal nodig.

7/8. Beveiligings LED (geel)

Deze ledlicht op wanner de versterker oververhit is (thermische beveiliging) of wanner er iota's verkeerd is met de versterker.

9/10. Peak Level (clip) Indicator (rood)

Deze leds lichten op in volgende gevallen:

a. Wanner het uitgangssignaal zijn maximum niveau bereikt, za de led oplichten. Dit komtSAMen met een verrorming van het audiosignaal. Wanner dit gebeurt, moet u het ingangssignaal verminderen.
b. Wanner een ingangssignaal aankomt en de clip continue oplicht, dan is er sprake van een kortsluiting aan de uitgang. Zet de versterker af en kijk na welk probleem zich bij de belasting (luidsprekers en kabels) voordoet.

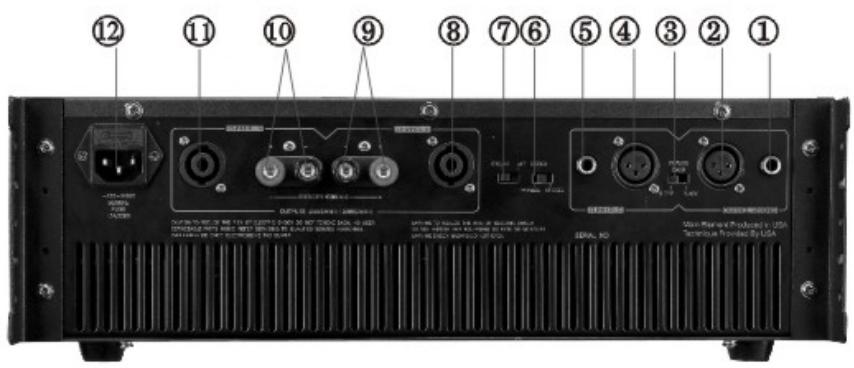

B. Achteraanzicht

1/5. 1/4' Jack Ingangen

Je kan met een symetrisch of asymetrisch ingangssignal werken.

• Asymetrisch: gebruik een monojack. Tip=signaal, Massa=massa.
• Symetrisch: gebruik een stereo jack. Tip=signal+, Ring=signal-, Massa=massa

2/4. XLR Ingangen

Je kan met een symetrisch of asymetrisch ingangssignal werken.

• Asymetrisch: Pin 1=massa, Pin 2=signaal, Pin 3=massa=pin 1.
• Symetrisch: Pin 1=massa, Pin 2=signaal+, Pin 3=signaal-.

3. Schakelaar Ingangsgevoeligkeit

De positie van deze schakelaar is zeer belangrijk en hangt af van het uitgangsniveau van uw voorversterker. Er+zijn drie möglichkheden:

• Volledig vermogen bij 0,77 Volt ingangssignaal
  26 dB versterking van het ingangssignaal
• Volledig vermogen bij 1,44 Volt ingangssignaal. Deze positie is aangewezen indien u met een JBSystems(OP) mengetafel werkt.

6. Mode Keuzeschakelaar

U kan kiezen:tussen stereo, bridge of parallel mode.

• Wanner u stereo kiest (klassieke methode), dan werkt u met 2 ingangssignalen (links en rechts) en met 2 verschillende uitgangssignalen (links en rechts). De klankkasten worden telkens aangesloten:tussen de zwarte en de rode draadklem.
• Wanner u in bridge mode werk, is er enkel een ingangssignaal op het linkerkanaal nodig.
• Wanner je in parallel mode werk, is er enkel een ingangssignaal op het linkerkanaal nodig.

7. Ground Lift Schakelaar

Wanner je deze schakelaar in de 'lift' positie zet, verbreek je de aardingslus:tussen de versterker en het chassis van de verschillende apparaten.

8/11. Speacon Output

Wanner u in stereo mode werkt, kan u de speacons gebruiken voor het aansluiten van de klankkasten.

De aansluitingen zijn:

1+ and 2+: signalal

1- and 2- : massa

9/10. Draadklemmen

In stereo mode:

Rood = signal

Zwart = massa

12. Voedingsconnector en zekering

Wanner de zekering defect is, verrang deze dan steeds door eenzelfde type en waarde.

4. Werking in bridge mode en parallel mode

A. Bridge Mode

Zet de versterker af
- Sluit het ingangssignaal enkel op het linkerkanaal aan
- Sluit het luidsprekersystem aan:tussen de rode draadklemmen

• Rode klem CH1: signal +

• Rode klem CH2: signal -

• De minimum impedantie van het luidsprekersystem moet 8 Ohm�n.

• Zet de mode schakelaar in bridge positie
  Schakel de versterker aan

B. Parallel Mode

Zet de versterker af
- Sluit het ingangssignaal enkel op het linkerkanaal aan
- Sluit uw luidsprekers op de normale manier aan zoals u dat in de gewone stereo mode zou去做
- Zet de mode schakelaar in parallel positie
Zet de versterker aan

MODEL		C2-450	C2-650	C2-800
Uitgangsvermogen	Stereo 8 Ohm	300W + 300W	400W + 400W	450 W + 450W
	Stereo 4 Ohm	450W + 450W	650W + 650W	780W + 780W
	Bridge 8 Ohm	800W	1000W	1300W
	Parallel 8 Ohm
	Parallel 4 Ohm
Frequentiebereik		10Hz-50KHz	10Hz-50KHz	10Hz-50KHz
		-1,5dB	-1,5dB	-1,5dB
Ingangsgevoligheid		0,77V/26dB/1,4V	0,77V/26dB/1,4V	0,77V/26dB/1,4V
Maximaal ingangssignaal		2 Volt	2 Volt	2 Volt
Ingangsimpedantie (symetrisch)		20k Ohms	20K Ohms	20K Ohms
Signaal/Ruis verhouding		>90dB	>95dB	>100dB
Overspraak op vol vermogen (1 kHz)		>70dB	>70dB	>70dB
Dempingsfactor (1KHz 8 Ohm)		>150	>200	>200
Slew Rate (Intern)		30V/μs	35V/μs	40V/μs
Beveiliging		Kortsluiting, stroombegrenzng, zekering, thermisch, voedingsvarieties, vertraging bij opstarten, ventilator met snelheidsregeling	Kortsluiting, stroombegrenzng, zekering, thermisch, voedingsvarieties, vertraging bij opstarten, ventilator met snelheidsregeling	Kortsluiting, stroombegrenzng, zekering, thermisch, voedingsvarieties, vertraging bij opstarten, ventilator met snelheidsregeling
Koeling		Ventilator met snelheidsregeling
Voedingsspanning		230V-50Hz
Afmetingen (mm)		483 x 430 x 132
