GEBRUIKSAANWIJZING C3-1800 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volte te konnen profiteren van alle möglichkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeben.

• Professionele 3-kanaalsversterker met ingebouwde actieve crossover en subwoofer processor.

• Kan eveneens als gewone 2-kanaalsversterker gebrukt worden.
  1800W total RMS vermogen:

• Satelliet uitgangen (stereo): 2x450Wrms @ 4Ω

• Subwoofer uitgang (mono): 900Wrms @4Ω

• Zeer compacte behuizing, slechts 2U (88mm) hoog

• Interne 24dB/Octaaf actieve crossover:

• 90-250Hz installing van het crossover punt

• De filtering van de satellietuitgangen kan worden uitgeschakeld

• De interne subwoofer processor maakt een erg krachtige basweergave möglichk
  Aan/uitschakelbare limiters

• Fase inversie schakelaar voor subwoofer
• Softstart schakeling
  Efficiente ventilatorkoeling
• DC stroombbeveiling
• Beveiling gegen hoge temperaturen
  Overbelastingsbeveiliging
• Symmetrische XLR ingangen
• 3 Speakon®uitgangen: 2x satellieten + 1x subwoofer

EERSTEINGEBRUIKNAME

Belangrijke instructies:

• Controller voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schadeijken, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

• Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kuren raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

• Om het milieu te beschermen, probeer zoveel möglich het verpakkingsmateriaal te recycleren.

Controller de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• Gebruiksaanwijzing
  C3-1800

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUUNG: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen.

Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gegelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbolism betekent: het apparaat mag enkel binnenhuis worden gezruikt.

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur waren wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gezuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 45^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De minimum afstand rondon dit apparaat om een goede koeling toe te lien is 3cm.

• Trek.altijd de stekker uit wonneer het apparaat gedurende langere tijd Niet worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.

• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.

• Controller dan die aangegeven op de waarzerijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan worden uitgetrokken.
• De elektrische kabel behoort als tijd in uitstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van het Lichtnet geschienen!
• Volgens de veiligheidsvoorschriften要去 deze installmente geaard worden.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedierenen van het toestel, stoot U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om oncegauriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats dit apparaat in een goed geventileerde ruimte waar het Niet blootgesteld is aan hoge temperaturen of vocht.
• Hetplaatsen en het gebruik van dit apparaat gedurende een langeperiode in denabijheid warmtebronnen zoals versterkers, spots, enz. zal zijn werkung beinvloeden.
• Dit apparaat kan in een 19" kast gemonteerd worden. Monteer de behuizing door middel van de 4 montageopeningen op de frontplaat. Gebruik hiervoort bouteen van de juiste dikte! (deze zichn Niet inbegrepen) Probeer sterke schokken en vibraties tijdens het transport zo veel möglich te vermijden.
• Zorg, bij inbouw in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te konnen afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de meldtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkung soms verhinderen.

ONDERHOUD

Reinig het toestel met een zicht,信息披露doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

AANSLUITINGEN

Zet steeds eerst het apparaatuit alvorens de bekabeling teveranderen. Voor de signaalingangen raden wij u aan XLR kabels te gekruiken van goede kwaliteit om eenuitstekende geluidskwaliteit te verzekeren. Gebruik bijvoorbeeld JB kabels metbestelcode: 7-0061 (XLR/XLR L = 1m ) of 7-0063 (XLR/XLR L = 5m ).Voor de klankkasten moet U de Speakonuitgangen gebruiken. Gepaste kabels zich bijvoorbeeld JB met bestelcode: 2-0505 (L = 5m) of 2-0510 (L = 10m)

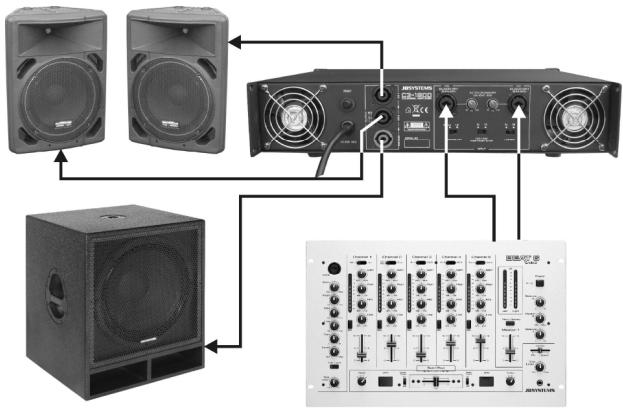

Op de afbeelding ziet U een van de möglichke installmentie opgebouwd rond de C3-1800.

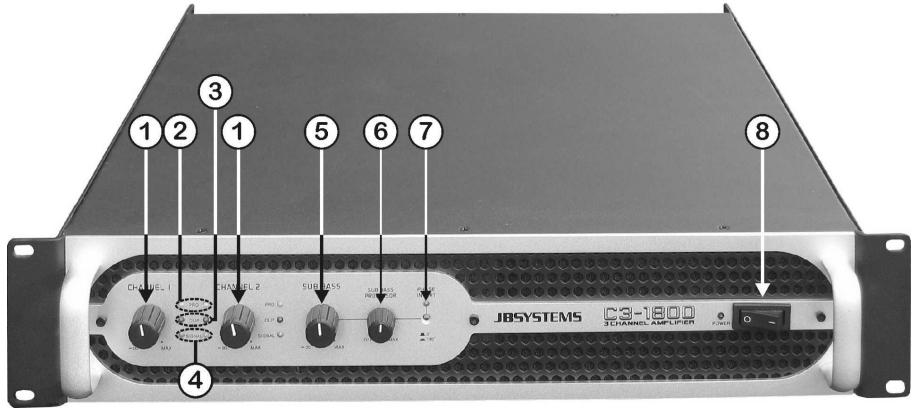

FUNCTIES (VOORZIJDE)

1. GAIN REGELING VOOR SATELLIETEN: deze potentiometers worden gebrukt om de geluidssterkte van de versterker voor de satelliet uitgangen te regelen. Elk kanaal heeft zich eigengregeling.

U kurz deze potentiometers gebruiken om het maximum geluidsniveau van uw installmentie in te stellen:

• Draai beide knoppen op de versterker maar links (1).
• Zet wat muziek op en controllerer of de VU meters van uw mengtafel op 0dB staan. (de rode zone gaat af en toe aan)
  Zet de Master uitgang van uw meldtafel op maximum.

• Open de Gain potentiometers van de versterker (1) tot wanner u het maximaal gewenste geluidsniveau bereikt.

• Let er op dat niemand aan de Gain regelingen van de versterker kankommen.

U hebt net het maximum geluidsniveau ingesteld dat de DJ kan behalen. Uw buren zullen blijন... (de DJ in sommige geallen misschien nicht)

1. PROTECT LED: de protect LED is aan wanner de luidsprekers ontkoppeld waar van de versterker. Dit kan zich voordoen in de volgende geallen:

2. Gedurende de eerste seconden nadat u de versterker heeft aangezet.

3. Wanner de temperatuur van de eindtrap te hoog worden.
4. In het geval van een technisch defect: DC beveiliging!

5. Terwijl u de versterkeruitzetgaatde "protect led"somseenkorteperiodeaan.

6. CLIP LED: gaat aan, net voor het maximum distorsie vrije uitgangsiveau van de versterker is behaald. De clip leds mogen af en toe even aan gaan maar zou zeker Niet gedurende langere periodes aanblijven. In dat geval要去 u zeker het uitgangsiveau verminderen!

7. SIGNAL LED: Deze groene LED geeft aan dat er muziek aan de ingang gedetecteerd werk.
8. SUB BASS GAIN REGELING: Deze potentiometer worden gebrukt om de gevoeligheid van de subwoofer versterker af te regelen. Draai het volume van deze knop stilaan hoger tot U een mueie balansCUSSEN de satellieten en de subwoofer gekomt. U stelt dit in volgens uw eigena smaak.
9. SUB PROCESSOR: regelt het volume van het lage frequenciesignal, geproduced door de basprocessor (van nul tot maximum) De afstelling hangt af van de toepassing en kan aangepast worden maar uw eigien smaak.

Belangrijk: de basprocessor要去 in alle voorzichtigheid gebruikt worden om schade aan de luidspekers te voorkomen. De meestekleine en goedkope subwooferzijn Niet in staat om de lage frequencies die door deze processor gegenereerd worden te verwerken.

1. PHASE INVERT switch: Soms zijn de geleiders van de sub woofer omgekeerd met een slechte geluidskwaliteit en een gebrek aan bassen tot gevolg. Dit is net het tegenovergestelde van wat men wilbekomen! Dit kanECHTER gecorrigeerd worden door de (+) en(-) polen van de bekabeling om te keren of... door op de PHASE INVERT toets te drukken! Druk op de phase invert toets (omkeren van de fase) en vergelijk het resultaat in beiden posities. De positie met de meeste basweergave is de juiste!
2. NETSCHAKELAAR: worden gebrukt om de versterker aan en uit te zetten. Enkele seconden nadat u de versterker hebt aangezet is hij maar voor gebruik.

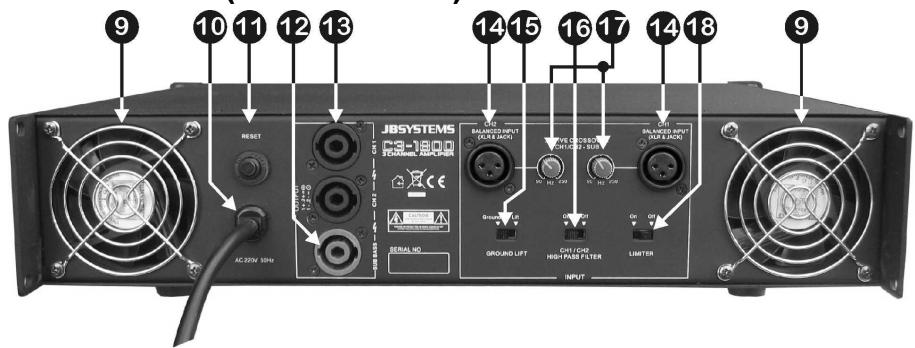

FUNCTIONS (ACHTERZIJDE)

1. VENTILATOR & VENTILATIEOPENINGEN: tijdens+zijn werkung produeert de versterker把它 die moet weggedreven worden. De ventilatoren in de versterker要去en de warmte op een zo efficiert möglichke manier können evacueren. Daarom is het zeer belangrijk om geen enkele ventilatieopening af te dekken aangezien dit een oververhitting kanveroorzaken.
2. NETAANSLUITING: Zodra alle audiokabels werden aangesloten kan U denen kabel met het stopcontact verbinden.
3. RESET toets: Deze versterker is met een automatische zekering uitgerust. Als deze in werkung zou treden dan volstaat het om even op de knop te drukken om de zekering terug maar te make.

4. SUBWOOFER UITGANG: gelebruik deze Speakon® compatibile aansluiting om uw subwoofer aan te sluiten. Zie het hoofdstuk "verbindingen" om te leren welke kabels u moet gelebruiken. De bedrading van deze aansluiting is als volgt:

5. POS (+) = Speakon aansluting PIN1+ and PIN2+

6. NEG(-) = Speakon aansluiting PIN1- and PIN2-

13.SATELLIET UITGANGEN: gebruik deze Speakon® compatiblee aansluitingen om uw klankkasten aan te sluiten. Zie het hoofdstuk "verbindingen" om te leren welke kabels u要去 gebruiken. De bedrading van deze aansluitingen is als volgt:

1. XLR ingangen: U kurz deze gebalanceerde ingangen verbinden met gebalanceerde en nicht-gebalanceerde mengtafel):

SPEAKON WIRE CONNECTION

• Gebalanceerde bron: gebruik gebalanceerde XLR/XLR geluidskabels van goede kwaliteit.

bvb:JB Systems 7-0061 (XLR/XLR L = 1m ) of 7-0063 (XLR/XLR L = 5m
Bedrading van de XLR aansluiting: PIN1: GND PIN2: pos+ PIN3: neg.
- Ongebalancerde bron: gebruik XLR/cinch geluidskabels van goede kwaliteit.
bvb:JB Systems 2-0445 (XLR/cinch L = 1.5m

15.GROUND LIFT schakelaar: In sommige gevalen können storende brom geluiden zich voordoen die te wijten zijn aan een aardingslus van uw installatie. Door de "ground lift" schakelaar in de positie "lift" te zetten breekt u deze lus:tussen de versterker aarding en de chassis aarding van de andere componenten van uw installmentie. Het resultaat hiervan is dat de bromgeluiden verdwijnen.

1. HIGH PASS FILTER switch: Met deze schakelaar hunnen de hoogdoorlaat filters worden aan/uitgeschakeld. Als Ukleine satelliet luidsprekers gebruikt dan raden we U ten zeerste aan om de "High pass filter" in de ON positie te zetten zodate er geen lage frequencies maar deze kleine luidsprekers gaan. Bij het gebruik van grotere satellieten (bvb. 15")zet U de schakelaar best op OFF om het geluid voller te lately klinken.

C3-1800 gebruikt als 2-kanaalsversterker: Je kan deze schakelaar ook op een andere wijze gebruiken: de C3-1800 kan ook als een gewone 2-kanaalsversterker gebruikt worden. Plaats de "high pass filter" schakelaar in OFF positie, sluit 2 luidsprekers aan op de satellituitgangen (13) en gebruik de subwoofer uitgang(12) Niet. Vergeet darüber nicht om de "sub bass gainregeling" (5) zich te zetten.

1. X-OVER FREQ. control: (controle van de cross-over freqentie) Regelt de afsnijfrequentie van de actieve filter. Deze cross-over freqentie kan ingesteld worden tussen 90 en 250Hz . U kan deze instelling uitvoerenijdens het weergeven van de muziek. Regel de filter af tot dat het geluid optimaal klinkt. Voor de meeste sub woofers ligt de Beste keuze tussen 90Hz en 150Hz .

2. LIMITER schakelaar: Deze versterker beschikt over interne limiters om de versterker en de aangesloten luidsprekers beter te beschemmen. We raden U ten zeerste aan om de limiters steeds te gebruiken. Enkel bij gebruik van externe limiters of als U een ervaren gebruiker bent kan U de limiters eventueel uitschakelen.

EIGENSCHAPPEN

Vermogen satellituitgangen @ 4Ω	2x 450Wms
Vermogen satellituitgangen @ 8Ω	2x 300Wms
Vermogen subwoofer uitgang @ 4Ω	1x 900Wms
Vermogen subwoofer uitgang @ 8Ω	1x 600Wms
Frequentiebereik (+/-0.5dB)	20 - 20000Hz
Actievacrossover	90-250Hz (24dB/occt. Linkwitz Riley)
Ingangsgevoeligheid	770mV
Ingangsimpedantie	20 kΩ (bal) / 10kΩ (unbal)
S/R verhouding	>90dB
Dempingsfactor	>500
Koeling	Ventilator met 2 snelheden
Ingangen	Symmetrische XLR
Uitgangen	Speakon®
Voeding	AC230V / 50Hz
Afmetingen (mm)	483x473x88(19"/2U)
Gewicht	24kg

Elke inlichting kan veranderen zonder waarschuwing vooraf.
U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
