HIGH Q 30 D - Amplificateur audio JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle
Marque	JBSYSTEMS LIGHT
Modèle	HIGH Q 30 D
Alimentation	230 V ~ 50 Hz
Consommation	13 Watts
Dimensions (L x P x H)	450 x 352 x 157 mm
Poids	10,6 kg
Vitesses de rotation	33 1/3, 45, 78 tours/min
Variation de vitesse (Pitch)	±10 % / ±20 %
Lecture inversée	Oui
Éclairage de la cellule	Oui, blanc
Cellule incluse	Audio Technica
Type de bras	Métallique en forme de S
Anti-skating	Réglable de 0 à 7 g
Poids de cellule compatible	6 à 10 g
Entraînement	Direct drive
Verrouillage quartz	Oui
Sorties	Phono / Line (commutable)
Accessoires fournis	Plateau, feutrine, adaptateur 45 tours, contrepoids, portecellule, câble secteur
Nettoyage	Chiffon doux légèrement humide
Sécurité	Ne pas ouvrir, éviter l'humidité

FOIRE AUX QUESTIONS - HIGH Q 30 D JBSYSTEMS LIGHT

Comment régler la pression de la cellule ?

Tournez le contrepoids jusqu'à ce que le bras flotte en équilibre, puis mettez l'anneau gradué à zéro. Tournez ensuite le contrepoids complet pour obtenir la pression recommandée (généralement entre 6 et 10 g selon la cellule). Ajustez l'anti-skating à la même valeur.

Comment équilibrer le bras ?

Placez l'anti-skating sur zéro, abaissez le lève-bras et tournez le contrepoids jusqu'à ce que le bras flotte horizontalement au-dessus du plateau. Bloquez ensuite l'anneau gradué à zéro sans bouger le contrepoids.

Comment changer la vitesse de rotation ?

Utilisez les boutons de sélection de vitesse : appuyez sur '33' pour 33 tours, sur '45' pour 45 tours, ou simultanément sur '33' et '45' pour 78 tours. Utilisez le curseur Pitch pour ajuster finement la vitesse dans la plage sélectionnée.

Que faire si la platine ne tourne pas ?

Vérifiez que l'interrupteur ON/OFF est allumé et que le câble secteur est branché. Assurez-vous que le bouton START/STOP a été enfoncé. Si le problème persiste, vérifiez le fusible ou consultez un technicien.

Comment connecter la platine à un ampli ?

Placez l'interrupteur PHONO/LINE sur la position appropriée : utilisez LINE si vous branchez sur une entrée ligne, ou PHONO si vous branchez sur une entrée phono. Connectez le câble cinch aux sorties correspondantes de la platine.

Comment nettoyer la platine ?

Utilisez un chiffon doux légèrement humide pour nettoyer l'extérieur. Ne renversez pas d'eau à l'intérieur et n'utilisez pas de produits abrasifs comme l'alcool. Nettoyez régulièrement la feutrine et la pointe de lecture.

Quand faut-il remplacer la cellule ?

Remplacez la cellule ou le stylet lorsque vous constatez une dégradation du son, des distorsions ou une usure visible de la pointe. En utilisation normale, il est conseillé de changer le stylet tous les 500 à 1000 heures de lecture.

Comment utiliser la fonction lecture inversée ?

Appuyez sur le bouton de lecture inversée pour inverser le sens de rotation du plateau. Appuyez une deuxième fois pour revenir au sens normal. Cette fonction est utile pour le scratch ou les effets spéciaux.

Que signifie le voyant vert/rouge du pitch ?

Le voyant au centre du curseur Pitch s'allume en vert lorsque la vitesse est exacte (quartz lock activé). S'il est rouge, la vitesse n'est pas alignée. Utilisez le bouton QUARTZ LOCK pour verrouiller la vitesse exacte.

Comment utiliser l'anti-skating ?

Réglez l'anti-skating sur la même valeur que la pression de la cellule (par exemple, si la pression est de 3 g, réglez l'anti-skating sur 3). Cela compense la force centrifuge et maintient l'aiguille au centre du sillon.

MODE D'EMPLOI HIGH Q 30 D JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions et félicitons pour l'achat de ce produit JB SYSTEMS. Nous vous prions de lire ce mode d'emploi afin d'utiliser cet appareil convenablement. Après l'avoir lu, gardez-le pour une éventuelle future consultation.

• Moteur à entraînement direct sur couple haut
• Démarrage / arrêt rapide 3 vitesses: 33, 45, 78 rpm avec verrou quartz 2 games de vitesse possibles: +/-10%; +/-20%
• Lecture des disques inversée
• Eclairage blanc de la cellule Cellule Audio Technica incluse
• Bras métallique en forme de 'S' assemblé avec :

Contrepoids - Contrôle Anti-skating Lève-bras

• Pieds de support réglables pour permettre la platine à niveau

Avant l'utilisation

Vérifier la présence des composants suivants:

Plateau feutrine Adaptateur 45 tours Contrepoids - Portecellule Mode d'emploi Cellule Câble secteur

Conseils de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: Afin d'éviter tout risque d'électrocution, ne pas ouvrir l'appareil. En cas de problème, mettez-vous en contact avec votre revendeur.

Cette flèche dans un triangle met l'utilisateur en garde de la présence dans l'appareil de haut voltage sans isolation qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance fournies avec l'appareil.

Afin d'éviter tout risque d'électrocution ou d'incendie, n'exposez pas la platine aux intempéries ou à l'humidité.

Ne pas insérer d'objets métalliques et ne pas laisser couler de liquide dans l'appareil. Des électrocutions ou des dysfonctionnements peuvent s'en suivre.

Installation:

• Installer la platine dans un endroit bien ventilé afin de ne pas l'exposer à des températures tropées ou à de l'humidité.
• Utiliser la platine pendant une longue période dans un endroit chaud (à côté d'amplificateurs, spots,...) peut diminuer son rendement.
• Évitez les vibrations sonores (haut-parleurs,...) pour ne pas avoir d'effet de feed-back.
• Installer la platine sur une surface stable et horizontale. Préférer des surfaces en béton ou en marbre plutôt que le bois qui amplifie les vibrations.
• S'assurer que ni la platine, ni ses câbles n'entrent en contact avec des sources provoquant des vibrations. Soyez particulièrement prudent lors de l'utilisation avec un flight case.

Nettoyage de la platine:

Nettoyer avec un tissu légèrement humide. Ne pas renverser d'eau à l'intérieur de la platine. Ne pas utiliser de produits abrasifs (alcool,...) qui puissent endommager la platine.

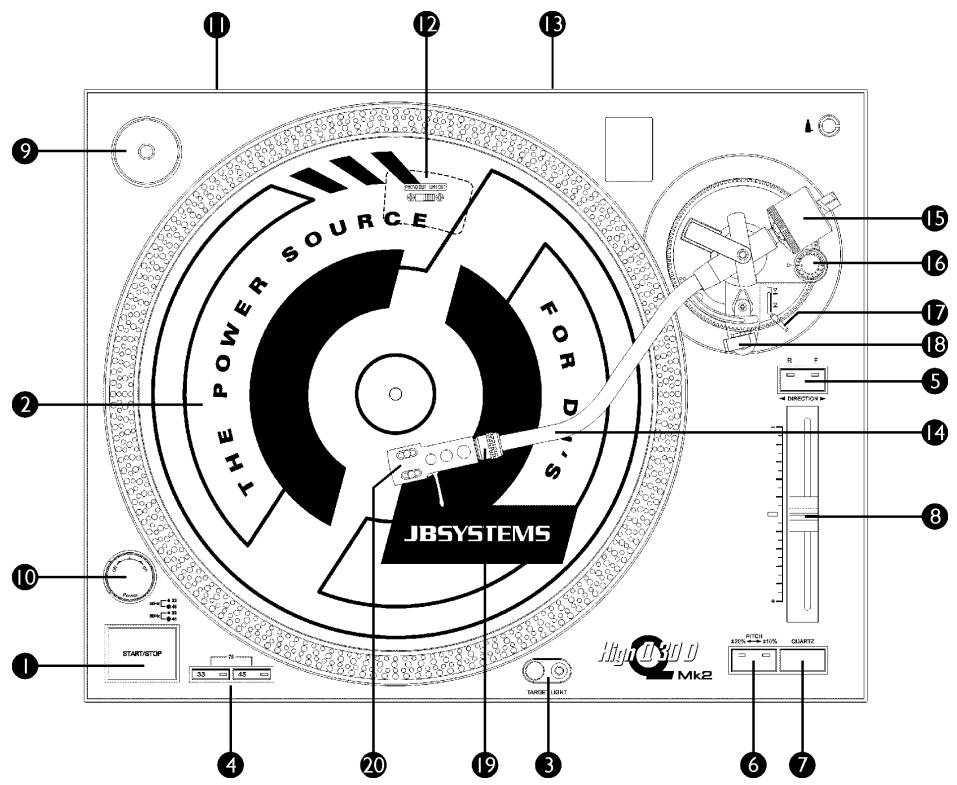

Controles et fonctions

1. BOUTON START / STOP: Pousser pour démarrer ou arrêter le plateau.
2. LE PLATEAU: Le plateau est équipé d'une feutrine. Cela facilite la manipulation du disque pour scratcher.
3. ECLAIRAGE DE LA CELLULE: Lumière blanche très utile pour localiser un endroit précis sur le disque dans un environnement sombre.
4. BOUTONS DE SELECTION DE VITESSE: Sélection de la vitesse souhaïée.
5. Pousser sur le bouton "33" pour sélectionner la vitesse de 33 tours.
6. Pousser sur le bouton "45" pour sélectionner la vitesse de 45 tours.
7. Pousser sur les boutons "33" et "45" en même temps pour sélectionner la vitesse de 78 tours.
8. BOUTON DE LECTURE INVERSEE: Pousser pour inverser le sens de rotation du plateau. Pousser une deuxième fois pour revenir en mode de lecture normal.
9. BOUTON PITCH RANGE: Pousser pour ajuster la gamme de vitesse du curseur:
10. Appuyez sur le bouton pour sélectionner +/-10%
11. Appuyez sur le bouton encore une fois pour sélectionner +/-20%
12. BOUTON QUARTZ LOCK: Le bouton QUARTZ permet demettre la platine a vitesse exacte meme si le curseur n'est pas centre. (le LED au centre du curseur s'allume en couleur verte pour indiquer que la vitesse est juste)
13. CURSEUR PITCH: Le curseur permet d'ajuster la vitesse du plateau. La gamme dépend du bouton «pitch range». Quand le curseur est positionné au centre, le LED s'allume en couleur verte pour indiquer que la vitesse est juste, sinon il s'allume en rouge.
14. ADAPTATEUR DE SIMPLES: Placez cet adaptateur sur le plateau pour écouter des disques 7'' ayant de larges trous centraux.
15. INTERRUPTEUR ON/OFF: Allumer / éteindre la platine.
16. CABLE SECTEUR: Brancher sur du 220V AC avec le câble fourni.
17. INTERRUPEUR PHONO/LINE: Suivant la position de l'interrupteur phono/line, vous pouvez connecter la platine sur un niveau d'entrée phono ou line.
18. SORTIE PHONO: Connecter la platine sur une entrée phono avec le câble cinch. Assurez-vous de placer l'interrupteur phono/line sur la bonne position.
19. BRAS: Bras en forme de 'S', totalement manuel. Pour démarrer la lecture, positionner l'aiguille sur le disque en se servant du support du porte-capsule. Manipuler la cellule prudemment afin de n'abîmer ni le diamant, ni le disque.
20. CONTREPOIDS: Permet de régler la pression nécessaire à la cellule. Pour connaître la pression idéale, il faut se référer aux instructions du fabricant de la cellule.

Installation de la cellule:

S'assurer que la cellule est bien installée dans le bras. Mettre un disque et positionner l'anti-skating sur zéro. Abaisser le lève-bras. Tourner le contrepoids jusqu'à ce que le bras flotte en équilibre (OK sur le dessin). Mettre l'anneau gradué en position zéro en faisant attention de ne pas bouger le contrepoids. Tourner le contrepoids complet jusqu'à obtention de la pression ajustée. Ne pas

Ne pas oublier de remettre l'anti-skating à la position correspondante.

1. BOUTON ANTI-SKATING: Pendant la lecture d'un disque, la force centrifuge tend à déporter la cellule vers le centre du disque. Ce bouton permet d'éliminer ce problème en maintenant l'aiguille au centre du sillon. Pour les lectures simples, régler ce bouton sur la valeur équivalente à la pression de la cellule (Pressure de la cellule = 3gr. → anti-skating = 3).

17. LEVIER LEVE-BRAS: Permet de lever ou descendre le bras.

1. BRAS ET POTENCE DE REPOS: Utiliser cette potence lors du changement d'un disque. Verrouiller le bras si la platine n'est pas utilisée ou si elle doit être transporte. Ceci évite d'endommager accidentellement le plateau ou l'aiguille.
2. VERROU DU PORTE CELLULE: Insérer le portecellule dans le bras et tourner le verrou comme indiqué ci-dessous.

20. PORTE CELLULE: Se référer aux instructions du fabricant de la capsule.

Laisser la protection sur la cellule pendant la manipulation.

Connectez les fils comme suit:

Blanc (L + )

Canal gauche+

Bleu (L-)

Canal gauche

Rouge (^+)

Canal droit+

Vert (R-)

Canal droit

Moteur:

Sélection de vitesse:

33¹/³ ~ 45 ~ 78 tours

Réglage de vitesse:

± 10% ± 20%

Wow & Flutter:

Moins de 0,2% WRMS (JIS WTD)

Type debras:

Moins de

Poids de la cellule:

6~10g.

Valeur Anti-skating:

0~7g.

Allimentation:

230V~50Hz.

Consommation:

13Watts

Dimensions:

450 × 352 × 157 mm( WxDxH )

Poids:

10,6kg.
