DIGIT 2K2 - Amplificateur audio JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio professionnel Classe-D
Marque	JBSYSTEMS LIGHT
Modèle	DIGIT 2K2
Dimensions (LxHxP)	482 x 44 x 301 mm (19" / 1U)
Poids	5,5 kg
Alimentation	AC 230V / 50 Hz
Consommation max (peak)	3200 Watt
Puissance stéréo 4 Ω	2 x 1100 Wrms
Puissance stéréo 8 Ω	2 x 650 Wrms
Puissance bridge 8 Ω	1 x 2200 Wrms
Rendement	> 90 %
Réponse en fréquence	5 - 36 000 Hz
Sensibilité d'entrée	26 dB / 32 dB / 1,4 V
Impédance d'entrée symétrique	20 kΩ
Rapport signal/bruit	> 100 dB
Entrées signal	XLR symétriques
Sorties signal	XLR symétriques
Sorties haut-parleurs	2 x Speakon (L+R) + 1 x Speakon Bridge
Ventilation	Ventilateur à vitesse variable
Modes de fonctionnement	Stéréo, Mono (entrées reliées), Bridge
Filtre coupe-bas	30 Hz
Protections	Surcharge, court-circuit, thermique, DC, VHF, soft start
Température ambiante max	40 °C
Nettoyage	Chiffon doux légèrement humide, aspirateur pour grilles de ventilation

FOIRE AUX QUESTIONS - DIGIT 2K2 JBSYSTEMS LIGHT

Comment brancher l'amplificateur en mode stéréo ?

Reliez le signal audio aux deux entrées XLR, placez le commutateur de mode sur 'stéréo', connectez les haut-parleurs aux sorties Speakon L+R, puis allumez l'appareil et réglez les gains.

Comment utiliser le mode bridge pour obtenir plus de puissance ?

Reliez le signal audio à l'entrée gauche uniquement, placez le commutateur sur 'bridge', connectez le haut-parleur (impédance > 8 Ω) à la sortie Bridge dédiée, puis réglez le gain du canal gauche.

Que faire si la LED PROTECT s'allume et reste allumée ?

La LED PROTECT indique une protection active (surchauffe, défaut technique ou délai de démarrage). Éteignez l'amplificateur, vérifiez les enceintes et le câblage, et laissez refroidir avant de rallumer. Si le problème persiste, contactez un technicien.

Quelle est la puissance maximale en mode bridge ?

En mode bridge avec une charge de 8 Ω, l'amplificateur délivre 1 x 2200 Wrms.

Comment régler la sensibilité d'entrée ?

Utilisez le sélecteur de sensibilité à l'arrière pour choisir entre 26 dB, 32 dB ou 1,4 V. Le réglage dépend du niveau de sortie de votre source audio.

Comment nettoyer correctement l'amplificateur ?

Débranchez l'appareil. Utilisez un chiffon doux légèrement humide (pas de produits volatils comme benzène ou thinner). Nettoyez régulièrement les grilles de ventilation avec un aspirateur pour éviter la surchauffe.

Quel type de fusible utiliser en cas de remplacement ?

Remplacez toujours un fusible endommagé par un fusible de même type et de mêmes spécifications électriques (valeur en ampères et tension). Ne jamais court-circuiter un fusible.

Puis-je utiliser l'amplificateur à l'extérieur ?

Non, cet appareil est conçu pour un usage intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité pour éviter tout risque d'électrocution ou d'incendie.

Quelle est l'impédance minimale recommandée pour les enceintes en mode stéréo ?

En mode stéréo, utilisez des enceintes d'impédance ≥ 4 Ω. En mode bridge, l'impédance doit être ≥ 8 Ω.

Que faire en cas de surchauffe de l'amplificateur ?

La protection thermique coupe automatiquement l'appareil si la température interne devient trop élevée. Éteignez l'amplificateur, laissez-le refroidir, vérifiez que les ventilations ne sont pas obstruées et que la distance minimale de 10 cm autour de l'appareil est respectée.

MODE D'EMPLOI DIGIT 2K2 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Une vraie révolution dans la technologie de l'amplification professionnelle : Synq introduit une nouvelle gamme d'amplificateurs CLASSE-D : une puissance exceptionnelle pour un prix compétitif!
• L'extrême efficacité, la perte d'énergie réduite et une très faible dissipation de chaleur sont les principaux atouts de ces amplificateurs PWM!
• Un gain de place considérable pour les applications mobiles: hauteur de seulement 1 unité!
• Poids-plume: Digit 1K0 = 3,3kg, Digit 2K2 = 5,5kg, Digit 3K6 = 5,6kg!
• Extrêmement puissant:

Digit 1K0: 2x 540Wrms @ 4ohms Digit 2K2: 2x 1100Wrms @ 4ohms Digit 3K6: 2x 1800Wrms @ 4ohms

Sortie en mode Bridge:

• Possède toutes les protections imaginables pour une utilisation professionnelle:

Limiteurs Signal ^+ courant Protection surcharge Protection court-circuit (courant) Protection CC Protection thermique Protection CA, VHF Soft start

• Réponse des basses très puissante, également pour les subwoofers!
• Filtre coupe-bas 30Hz qui élimine les fréquences subsoniques inutiles et gourmandes en énergie.
• 3 différents modes de fonctionnement: stéréo, bridge mode, mono mode (entrées reliées ensemble)
• Sensibilité d'entrée: 26 dB / 32 dB / 1,4 V
• Entrées / sorties symétriques (XLR)
• 2 connecteurs Speakon (sortie gauche et droite)
• 1 sortie supplémentaire pour le mode de fonctionnement 'bridge'

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avert auts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi - Amplificateur DIGIT Cable d'alimentation

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 10cm.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. Il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack de 19''. Fixez l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiante après le transport. La condensation peut altérer les performances de l'appareil.

Nettoyage:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels que le benzène ou le thinner qui peuvent endommager l'appareil.

Nettoyez régulièrement les orifices de ventilation à l'aide d'un aspirateur. Ceci augmente la capacité de refroidissement des ventilateurs et aide à éviter une eventuelle surchauffe de l'amplificateur.

Connexions

Eteignez toujours l'appareil avant de faire quelconque changement de cablage. Pour le signal d'entrée nous vous recommandons d'utiliser les connecteurs XLR. Utilisez des cables de signal de bonne qualité afin d'assurer une excellente qualité audio. Pour les haut-parleurs vous utilisez les sorties Speakon. Dans le chapitre suivant vous trouverez plus d'informations sur les connexions de cet ampli.

1. OUVERTURES DE VENTILATION: pendant son fonctionnement l'amplificateur produit de la chaleur qui doit être dissipée. Les ventilateurs à l'intérieur de l'amplificateur doivent pouvoir évacuer la chaleur plus efficacement possible. Pour cela il est très important de ne couvr
2. CONTROLES DE GAIN: ces potentiamètres sont utilisés pour contrô

Vous pouvez utiliser ces potentiomètres pour régler le niveau sonore maximal de voie de translation:

• Tournez les deux potentiomètres de votre amplificateur vers la gauche.
• Mettez de la musique et vérifie si les VU mètres de votre table de mixage sont à 0dB. (la zone rouge s'allume de temps en temps)
• Réglez le niveau de sortie principal de votre table de mixage (Master) sur maximum.
• Ouvrez les potentiomètres de Gain de l'amplificateur jusqu'à ce que le niveau sonore que vous désirez soit atteint. Assurez-vous que personne ne peut toucher les potentiomètres de gain de votre amplificateur.

Vous venez de régler le niveau maximal que le DJ peut produire. Vos voisins seront contents... (dans quelques cas le DJ ne le sera pas)

Remarque: En mode Mono et Bridge, seul le contrôle du canal gauche est utilisé pour régler la sensibilité d'entrée.

1. LED MODE D'OPÉRATION: Ces LED indiquent le mode d'opération. Le commutateur (14) sur le panneau arrêté est utilisé pourCHOISIR 1 de ces 3 modes possibles :
2. MODE STÉRÉO: Les deux LED sont éteintes. C'est le mode le plus commun, les deux canaux travaillent séparément.
3. MODE MONO: la LED 'MONO' est allumée. Fondamentalement ce mode est identique au mode stéreo mais les entrées des deux canaux sont reliés, ainsi le son sera en mono. Dans ce cas-ci vous devez seulement employer l'entrée du canal gauche pour alimenter les deux canaux de sortie.
4. MODE BRIDGE: la LED 'BRI' est allumée. Les deux canaux sont reliés pour obtenir une sortie mono avec une puissance beaucoup plus élevé.
5. SIGNAL LED: La led verte indique la présence d'un signal audio à l'entrée du canal.
6. CLIP LED : Les LED s'allumeront dans les situations suivantes :
7. Quand le signal de sortie a atteint un niveau tellement élevé qu'il pourrait provoquer de la distorsion (clip). Néanmoins, les limiteurs minimisent la distorsion.
8. z les enceintes et le câblage afin de tracer le problème.
9. LIMIT LED: [uniquement sur le DIGIT 2K2 et le DIGIT 3K6] Les LED s'allumeront dans les situations suivantes :
10. Quand le niveau de puissance de sortie excède la plage de fonctionnement normale (ou il n'y a pas de danger pour l'amplificateur) les LED LIMIT s'allument pendant que les limiteurs de courant sont actif ée DE TOUTE URGENCE!
11. s'est mis en mode 'protection'. Eteignez l'amplificateur, contrôlez les enceintes et le câblage afin de trouver le problème
12. PROTECT LED: la LED de protection est allumée dans les cas suivants:
13. Pendant la première seconde après avoir allumé l'amplificateur.
14. Quand la température du module d'amplification final devient trop élevée.
15. Dans le cas d'une panne technique : protection DC !
16. Quand vous éteignez l'amplificateur, le "protect led" s'allume pendant un bref instant.
17. INTERRUPEUR GENERAL: est utilisé pour allumer ou é êt à être utilisé.

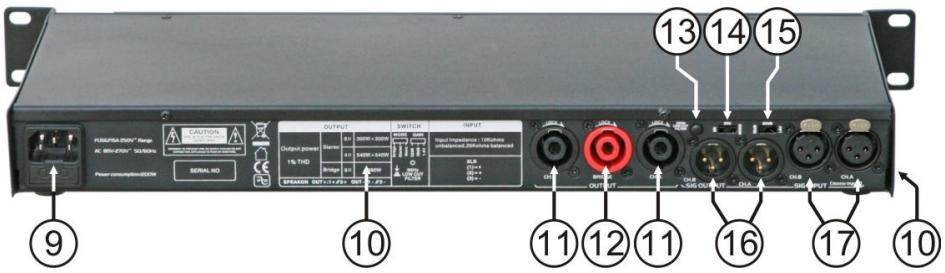

FONCTIONS (FACE ARRIERE)

1. Entrée de l'alimentation secteur, avec prise IEC et fusible incorporé. Connectez les câbles d'alimentation fournis à cette prise.
2. VENTILATION: pendant son fonctionnement l'amplificateur produit de la chaleur qui doit être dissipée. Les ventilateurs à l'intérieur de l'amplificateur doivent pouvoir evacuer la chaleur le plus efficacement possible. Pour cela il est très important de ne couvir aucun orifice de ventilation car ceci peut provoquer une surchauffe. Sur le DIGIT 1K0 les orifices de ventilation sont situés à gauche de l'appareil, sur le DIGIT 2K2/3K6 ils sont situés à l'arrière de l'appareil.
3. SORTIES SPEAKON L+R: utilisez ces connecteurs Speakon pour connecter vos haut-parleurs

(impédance >40hm) en mode d'opération « stéreo » ou « mono ». Voici le câblage de ces connecteurs:

POS (+) = PIN1+ et PIN2+ du connecteur Speakon - NEG (-) = PIN1- et PIN2- du connecteur Speakon

1. SORTIE BRIDGE: utilisez ce connecteur pour connecter vos haut-parleurs (impédance >80hm) en mode d'opération « bridge ». Voici le câblage de ce connecteur:
2. POS (+) = PIN1+ et PIN2+ du connecteur
3. NEG (-) = PIN1- et PIN2- du connecteur

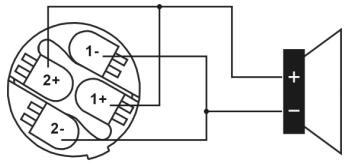

SPEAKON WIRE CONNECTION

1. LOW CUT FILTER 30Hz : élimine les fréquences subsoniques inutilles en dessous de 30Hz. Dans la plupart des cas, ces fréquences ne font que consommer beaucoup d'énergie, sans apporter un plus à votre son.
2. selectable MODE D'OPERATION : est utilisé pour choisir le mode de fonctionnement de l'amplificateur. Le mode d'utilisation le plus courant est le mode "stéréo". Si vous avez besoin de plus de puissance, vous pouvez éférez-vous également au point (3) pour plus d'informations.
3. SELECTEUR DE SENSIBILITE: vous pouvez selectionner 3 niveaux d'entre: 26 dB / 32 dB / 1,4 V
4. SORTIES XLR SYMÉTRIQUES: peuvent être utilisées pour envoyer le signal vers l'amplificateur suivant. Pointe 1: masse, Pointe 2: signal+, Pointe 3: signal -
5. ENTRÉES XLR SYMÉTRIQUES: Pointe 1: masse, Pointe 2: signal+, Pointe 3: signal -

Reliez le signal audio aux 2 entrées (15 ou 16) - Mettez le commutateur de mode d'opération (13) sur la position "stéréo" Reliez les haut-parleurs aux sorties L+R Speakon (11) Assurez-vous une prise 230Vac avec terre avant de mettre le câble secteur. - Mettez les gains d'entrée (2) à zéro - Mettez de la musique sur les 2 entrées de l'amplificateur - Allumez l'ampli (8) - Mettez les gains d'entrée (2) sur le niveau désiré

Operation BRIDGE:

Reliez le signal audio à l'entrée gauche (15 ou 16) de l'ampli. - Mettez le commutateur de mode d'opération (13) sur la position "bridge" Reliez le(s) haut-parleur(s) à la sortie Bridge (12) Assurez-vous d'une prise 230Vac avec terre avant de mettre le câble secteur. - Mettez les gains d'entrée (2) à zéro - Mettez de la musique sur l'entrée gauche de l'amplificateur - Allumez l'ampli (8) - Mettez le gain du canal gauche (2) sur le niveau désiré, laissez le gain du canal droit fermé.

Opération en MONO:

Reliez le signal audio à l'entrée gauche (15 ou 16) de l'ampli. - Mettez le commutateur de mode d'opération (13) sur la position "mono" Reliez les haut-parleurs aux sorties L+R Speakon (11) Assurez-vous une prise 230Vac avec terre avant de mettre le câble secteur. - Mettez les gains d'entrée (2) à zéro - Mettez de la musique sur l'entrée gauche de l'amplificateur - Allumez l'ampli (8) - Mettez le gain du canal gauche (2) sur le niveau désiré, laissez le gain du canal droit fermé.

	Digit-1K0	Digit-2K2	Digit-3K6
Puissance stéreo 8Ω (1kHz, THD+N<0,1%)	2x 300Wrms	2x 650Wrms	2x 1050Wrms
Puissance stéreo 4Ω (1kHz, THD+N<0,1%)	2x 540Wrms	2x 1100Wrms	2x 1800Wrms
Puissance bridge 8Ω (1kHz, THD+N<0,1%)	1x 1080Wrms	1x 2200Wrms	1x 3600Wrms
Puissance mono 8Ω (1kHz, THD+N<0,1%)	2x 300Wrms	2x 650Wrms	2x 1050Wrms
Puissance mono 4Ω (1kHz, THD+N<0,1%)	2x 540Wrms	2x 1100Wrms	2x 1800Wrms
Rendement	>90%	>90%	>90%
Rép. Fréq. (+/-1dB)	5 - 36.000Hz	5 - 36000Hz	5 - 36000Hz
Sensibilité d'entriebe	26 dB / 32 dB / 1,4 V	26 dB / 32 dB / 1,4 V	26 dB / 32 dB / 1,4 V
Impédance d'entrée asymétrique	10 kΩ	10 kΩ	10 kΩ
Impédance d'entrée symétrique	20 kΩ	20 kΩ	20 kΩ
Rapport S/B (A-Weighted)	>100dB	>100dB	>100dB
Facteur d'amortissement (5Hz-1kHz)	280	>300	>300
Vitesse de balayage de tension	29V/uS	29V/uS	29V/uS
Ventilation	Ventilateur à vitesse variable	Ventilateur à vitesse variable	Ventilateur à vitesse variable
Entrées signal	XLR symétriques	XLR symétriques	XLR symétriques
Sorties signal	XLR symétriques	XLR symétriques	XLR symétriques
Alimentation	AC85-270V / 50-60Hz	AC230V / 50Hz	AC230V / 50Hz
Consommation (max peak)	1200 Watt	3200 Watt	3900 Watt
Dimensions (WxHxD mm)	482x44x215 (19"/1U)	482x44x301 (19"/1U)	482x44x301 (19"/1U)
Poids (kg)	3,3kg	5,5kg	5,6kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
