MODE D'EMPLOI CONTROL 5.2 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

• 2 zones indépendantes, chacune avec des sorties XLR balancés (+ non balancés par connecteurs cinch)
• Chaque zone dispose d'un contrôle de tonalité à 3 bandes, d'un réglage de balance, de volume et d'un sélecteur mono/stéreo
• 11 entrées sur 5 canaux (5 mic balances + 4line + 2phono)
• 1Micro avec contrôle de tonalité à 3 bandes et atténuation (talkover) régliable, assignable à une zone.
• Chaque canal peut être assigné à la zone A, la zone B ou les deux ensemble.
• Chaque canal possède des indicateurs Led individuels signalant la présence d'un signal et les pointes (peak) du niveau.
• Reglage Gain et curseur de 45mm sur tous les canaux
• PFL avec sélecteur rotatif, réglage de niveau et prise casque jack de 6.3mm.
• 2 sorties d'enregistrement n'incluant ni le micro du canal 1, ni l'effet d'atténuation du talkover.

AVANT L'UTILISATION

VÉRIFIER LE CONTENU:

Vérifiez que l'emballage contienne les différents éléments:

• Unité de mixage CONTROL5.2
  Mode d'emploi
  Cable d'alimentation

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur

de l'appareil que vous pouvez replacer vous-même. Confiez l'entretien uniquement aux techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde de la présence de haut voltage sans isolation dans l'appareil qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur

• Afin d'éviter tout risque d'incendie ou de chocoléctrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil sadapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causeer des dommages.
• Cette unité est destinée à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, tels que des vases, ne sera place sur cet apparéil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immidiatement de la source d'alimentation.
• Aucune source de flamme neue, telle que les bougies allumées, ne devrait être placée sur l'appareil.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser dans un environnement poussièux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximum d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
• Débranchetz toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays.
  Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrête de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissesz jamais le cordon d'alimentation entrer en contact avec d'autres câbles !

• Utilisez toujours les câbles appropriés et certifiés lorsqu'you installez l'unité.

• Pour éviter tout chocoléctique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.

• Ne jamais réparer ou court-circuiter unFuse. Remplacez systématiquement un fuse endommagé par un fuse de même type et specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifique autorisé par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack 19". Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiente après le transport. La condensation peut alterer les performances de l'appareil.

NETTOYAGE:

Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Eviter de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourrait endommager l'appareil.

CONNECTIONS

Mis à part pour les micros, les écouteurs et les sorties zones, toutes les connections sont cinch. Utilisé des cables cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité. (ex.: JB Systems code: 2-0370)

Pour plus d'informations sur les connections, voyagez le chapitre suivant.

Assurez-vous d'eteindre la table de mixage avant d'effectuer les différentes connections. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclus les lecteurs de CD, tuners, vidés, ...

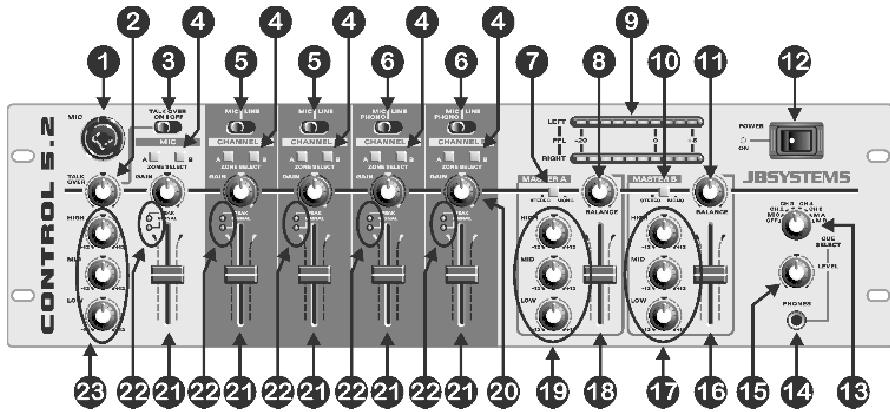

FACE AVANT

1. DJ MICRO input: le micro DJ peut être connecté par l'entrée XLR/Jack situé sur la face avant ou par le jack stéreo situé à l'arrière de l'appareil. Cette entrée est balancée mais accepte toutes sortes de micros équipés d'un connecteur XLR ou Jack.
2. TALKOVER level: Si vous enclenchez le talkover (3), vous pouvez régler le niveau d'atténuation des canaux 2 à 5. Au plus que vous tournez le bouton vers la droite, au plus ces canaux seront attenués quand vous parlez dans le micro DJ (1).
3. TALKOVER: utilisez ce sélecteur si vous poulez atténuer automatiquement les canaux 2 à 5 pendant que vous parlez dans le micro DJ. Utilisez les sélecteurs de zone(4) pourCHOISIR LA ZONEDANS LAQUELLE LE talkover doit agir.

Attention: le talkover agira uniquement dans la zone que vous avez selectionné pour le micro DJ. L'autre zone ne sera pas affectée.

1. interrupteur de ZONE: pour chaque canal d'entrée vous pouvez désir vers chaque zone (master) il doit être conduit. Ceci vous permet d'utiliser cette table de mixage pour pouvoir deux différentes salles d'une musique complètement différente!

Example:

Vous poulez que les canaux 2&3 soient conduits vers le Master A (salle1). Les canaux 4&5 doivent être conduits vers le Master B (salle2). Mais vous poulez avoir la possibilité de faire des announces dans les deux salles. Voici ce que vous nevez faire:

• Sélectionnez "zone A" pour les canaux 2&3
• selectionnez "zone B" pour les canaux 4&5
• selectionnez "zone A" et "zone B" pour l'entrée micro DJ Micro.

Vouss pouvez maintainant faire des announcements simultanément dans les deux salles, pendant que la musique que vous jouez dans les deux salles est complètement différente.

1. Sélecteur INPUT: Pour les canaux 2 et 3 vous pouvez désir entre les entrées Line ou entrées micros balancés.

2. Sélecteur INPUT: Pour les canaux 4 et 5 vous pouvez désirir entre les entrées Line ou entrées micros balancés, mais vous pouvez également connecter une platine vinyle. (selecteur line/phono à l'arrête de l'appareil)

3. Sélecteur MONO/STEREO: est utilisé pourmettre le Master A en mono ou en stéreo.

4. BALANCE: est utilisé pour régler la balance entre la sortie gauche et droite du Master A.
5. VU-mêtres: sont utilisés pour visualiser le niveau du signal audio, sélectionné avec le sélection CUE (13). Avec les curseurs des canaux vous pouvez changer le niveau d'entrée de chaque source audio qui est connectée. Faites attention de ne pas dépasser 0dB (ou 100% ). Une distorsion du signal audio peut se produit si son niveau entre dans la zone rouge du VU-mêtre.
6. Selecteur MONO/STEREO: est utilisé pourmettre le Master B en mono ou en stéreo.
   11.BALANCE: est utilisé pour régler la balance entre la sortie gauche et droite du Master B.
7. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage.
8. Sélecteur CUE: est utilisé pour sélectionner la source que vous pouze pré écouter. Vous pouze pré écouter chaque canal d'entrée pendant que le curseur du canal est fermé.
   14.CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.
9. HEADPHONE jack: yous pouvez raccorder n'importe quel casque stereo moderne à cette entrée jack de 6.3mm. Avec le selecteur Cue (13) et le réglage de niveau Cue Level(14) yous pouvez pré écouter la source d'entrée sélectionnée.
10. MASTER B level: est utilisé pour régler le niveau de sortie du Master B.
11. Réglage de TONALITE à 3 bandes: utilisez ces 3 contrôleurs pour modifier le signal audio du Master B selon votre goût personnel.
12. MASTER A level: est utilisé pour régler le niveau de sortie du Master A.
13. Réglage de TONALITE à 3 bandes: utilisez ces 3 contrôleurs pour modifier le signal audio du Master A selon votre goût personnel.
14. GAIN: utilisez ce contrôle pour régler la sensibilité de chaque canal séparément. Basez-vous sur les informations des VU mètres (9) et du « peak led » (22) pour bien régler la sensibilité du canal.
    21.CURSEURS / CANAL: utilisez-les pour regler le niveau de chaque canal.
15. PEAK & SIGNAL LEDs: tous les canaux sont équipés d'un « peak led » et d'un « signal led »:
16. Signal led: Le led vert indique la présence d'un signal audio à l'entrée du canal.
17. Peak led: le led rouge « peak » indique que le signal d'entrée est trop élevé. Assurez-vous que le « peak led » ne s'allume que de temps en temps. Si ce led reste allumé pendant de longues périodes vous devez absolument diminuer le signal d'entrée en utilisant le contrôleur GAIN (20) du canal approprié.
18. Réglage de TONALITE à 3 bandes: vous pouvez utiliser ces 3 contrôleurs pour modifier le signal audio du micro DJ selon votre goût personnel ou pour enlever l'effet Larsen du micro.
    Rémarque: L'effet Larsen se produit lors-ce qu'un signal acoustique est amplifié et ré amplifié jusqu'à-cesqu'il se transforme en un bruit strident continu: diminuez le Gain de votre canal micro et/ou essayez de couper les haute fréquences avec le contrôle de tonality.

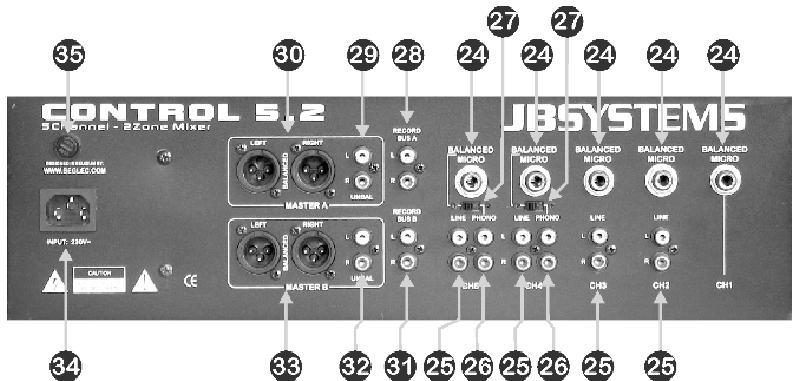

FACE ARRIERE

1. DJ MICRO input: est utilisé pour connecter un micro balancé (jack stéréo) ou un micro non balancé (jack mono).
2. LINE input: est utilisé pour connecter n'importe qu'elle source sonore du type « Line ».
3. PHONO input: est utilisé pour connecter une platine vinyle.
4. Interrupteur PHONO/LINE: est utilisé pour sélectionner soit l'entrée phono (26), soit l'entrée micro (24) pour les canaux 4 et 5.
5. RECORD BUS A: sortie « line » du signal des canaux 2 à 5. Cette sortie ne reproduira que les canaux que vous avez sélectionnés pour la zone A.

Remarque importante: les contrôles de tonalité, le micro DJ et la fonction talkover ne sont PAS disponibles sur cette sortie. Ce qui peut dire que le DJ peut parler autant qu'il veut; par cette sortie vous n'enregistrez que la musique.

1. MASTER A sortie non balancée: est utilisé pour connecter un amplificateur qui est pourvu d'entrées non balancés. Le niveau de sortie peut être régé avec le contrôleur de niveau du MASTER A (18).
2. sortie balancée MASTER A: est utilisé pour connecter un amplificateur qui est pourvu d'entrées balances. Le niveau de sortie peut être régle avec le contrôleur de niveau du MASTER A (18).
3. RECORD BUS B: sortie « line » du signal des canaux 2 à 5. Cette sortie ne reproduira que les canaux que vous avez sélectionnés pour la zone B. Remarque importante: les contrôles de tonality, le micro DJ et la fonction talkover ne sont PAS disponibles sur cette sortie. Ce qui peut dire que le DJ peut parler autant qu'il veut; par cette sortie vous n'enregistrez que la musique.
4. MASTER B sortie non balancée: est utilisé pour connecter un amplificateur qui est pourvu d'entrées non balancés. Le niveau de sortie peut être régé avec le contrôleur de niveau du MASTER B (16).
   33.sortie balancée MASTER B: est utilisé pour connecter un amplificateur qui est pourvu d'entrées balances. Le niveau de sortie peut être régle avec le contrôleur de niveau du MASTER B (16).
5. MAINS INPUT: connectez le cable d'alimentation qui est fourni avec l'appareil au secteur 230V/50Hz. Vérifiez d'abord si le cable n'est pas endommagé!
6. MAIN FUSE: Le fusible d'alimentation protège la table de mixage. Remplacez-le uniquement par un fusible du même type et de la même valeur.

CHARACTERISTIQUES TECHNIQUES

Alimentation: AC 230 V, 50Hz

Fusible: 20mm en verre 250V 500mA lent

Réponse de fréquence: 20-20.000Hz (+/-2dB)

DHT + bruit: <0.1% @ 1kHz, 0dB

Contrôle de tonalité: +/-12dB @ 10kHz / 1kHz / 100Hz

Casque: 1V@33Ω

Dimensions: 483(W) x 134(H) x 130(D) mm

Poids: 2kg
