MODE D'EMPLOI CTL 36 E LE AC FESTOOL

Notice d’utilisation d’origine/Liste de pièces de rechange

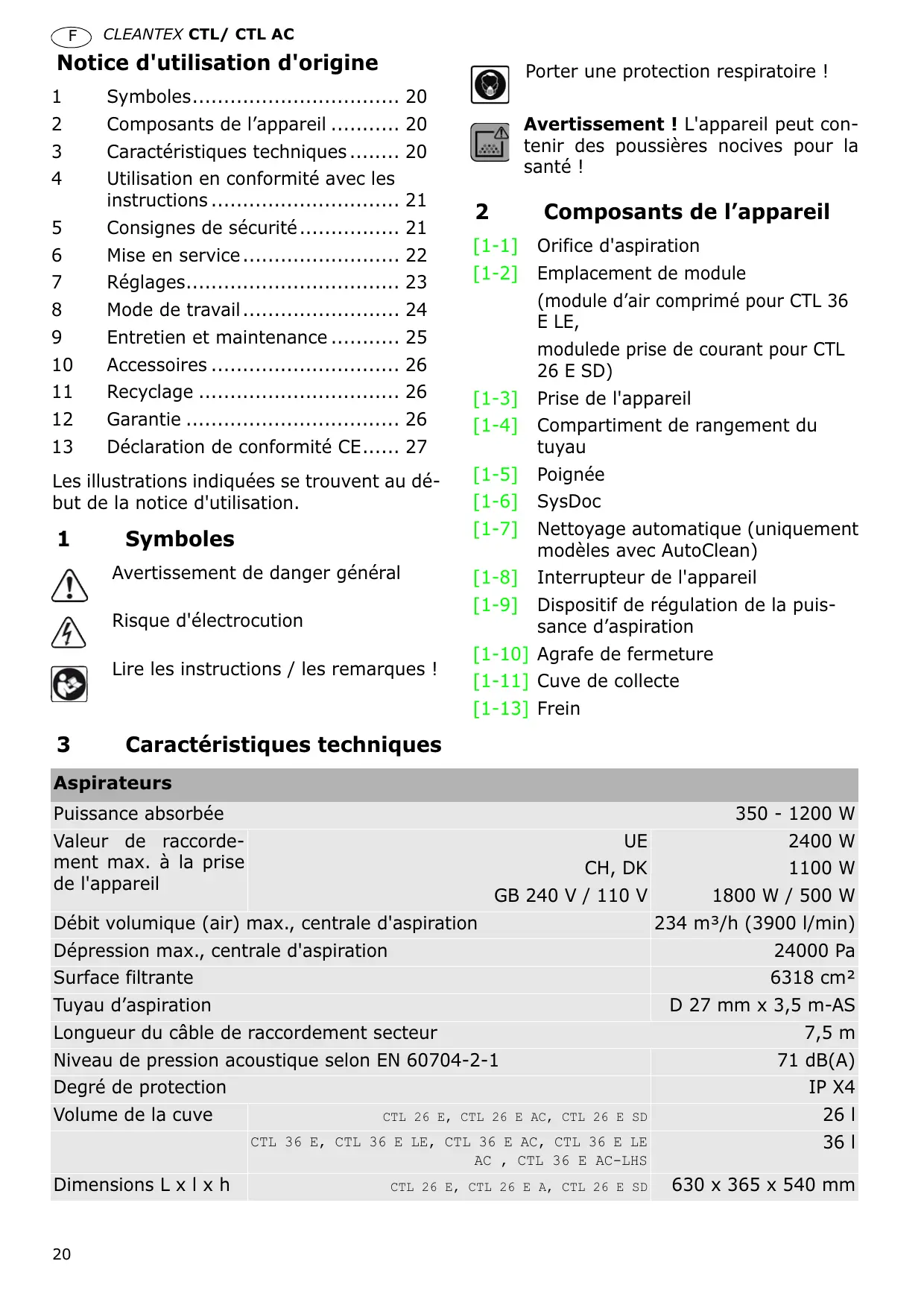

Notice d'utilisation d'origine Porter une protection respiratoire !

Caractéristiques techniques ........ 20 Utilisation en conformité avec les instructions .............................. 21

Consignes de sécurité................ 21

• Accessoires p. 26
• Recyclage p. 26
• Garantie p. 26
• Déclaration de conformité CE (module d’air comprimé pour CTL 36 E LE, modulede prise de courant pour CTL 26 E SD) [1-3] Prise de l'appareil [1-4] Compartiment de rangement du tuyau [1-5] Poignée [1-6] SysDoc [1-7] Nettoyage automatique (uniquement modèles avec AutoClean) [1-8] Interrupteur de l'appareil [1-9] Dispositif de régulation de la puissance d’aspiration [1-10] Agrafe de fermeture [1-11] Cuve de collecte [1-13] Frein Les illustrations indiquées se trouvent au début de la notice d'utilisation. p. 27

Symboles Avertissement de danger général Risque d'électrocution Lire les instructions / les remarques !

Avertissement ! L'appareil peut contenir des poussières nocives pour la santé !

Composants de l’appareil Caractéristiques techniques Aspirateurs Puissance absorbée Valeur de raccordement max. à la prise de l'appareil

2400 W CH, DK 1100 W GB 240 V / 110 V 1800 W / 500 W Débit volumique (air) max., centrale d'aspiration 234 m³/h (3900 l/min) Dépression max., centrale d'aspiration 24000 Pa Surface filtrante Tuyau d’aspiration Longueur du câble de raccordement secteur Niveau de pression acoustique selon EN 60704-2-1 Degré de protection Volume de la cuve CTL 26 E, CTL 26 E AC, CTL 26 E SD CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE

14,4 kg 14,7 kg 15,2 kg

Utilisation en conformité avec les instructions Les aspirateurs mobiles sont appropriés de façon conforme aux prescriptions pour l'aspiration de poussières nocives avec des valeurs de concentration maximales jusqu'à 1 mg/m³ correspondant à la catégorie pour poussières ’L’, conformément à CEI 60335-269. L'aspirateur mobile est prévu de façon conforme aux prescriptions pour l'aspiration d'eau. L'aspirateur mobile est approprié, conformément à NE 60335-1 et NE 60335-2-69, pour des sollicitations élevées en utilisation industrielle. L'utilisateur est responsable des dommages et accidents provoqués par une utilisation non conforme.

Consignes de sécurité Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Le non-respect des consignes d'avertissement et des instructions peut occasionner un choc électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et notices d'instructions pour une référence future. – Cet appareil n'est pas approprié pour une utilisation par des personnes (y compris enfants) ayant des facultés physiques, sensorielles ou intellectuelles limitées ou par manque d'expérience et/ou manque de connaissances, à moins d'être sous la surveillance d'une personne responsable pour leur sécurité ou d'avoir eu de cette personne des instructions sur l'utilisation de l'appareil. Les enfants devraient rester sous surveillance, afin de s'assurer qu'ils ne jouent pas avec l'appareil. – Avertissement : l'appareil peut contenir des poussières nocives pour la santé. Le vidage ainsi que les travaux de maintenance, y compris le remplacement du filtre, doivent uniquement être effectués par un personnel qualifié et autorisé portant un équipement de protection approprié. N'exploitez pas l'appareil sans le système de filtrage entièrement monté. – Respectez impérativement les prescriptions de sécurité en vigueur dans votre pays ainsi que les consignes du fabricant du produit lors de la manipulation et l'évacuation de poussières nocives pour la santé. – En cas de fonctionnement en tant que dépoussiéreur, lors de l'aspiration de poussières dépassant les valeurs limites ou de quantités considérables de poussières de chêne ou de hêtre, une seule source de poussières (outil électrique ou outil pneumatique) doit être aspirée. – Risque d'explosion et d'incendie : ne pas aspirer d'étincelles ou de poussières chaudes ; ne pas aspirer de poussières inflammables ou explosibles (p. ex. magnésium, aluminium, à l'exception du bois) ; ne pas aspirer de liquides inflammables et explosibles (p. ex. essence, diluants) ; ne pas aspirer de liquides / substances solides corrosives (p. ex. acides, lessives, solvants). Cet aspirateur est conçu pour l'aspiration de poussières de peintures. Exploiter l'appareil dans un local suffisamment ventilé (observer les prescriptions nationales en matière de protection au travail). – Ne pas endommager le câble de raccordement secteur (p. ex. ne pas rouler sur le câble, ne pas l'arracher, ...). Le protéger

contre la chaleur, les huiles et les arêtes vives. Ne pas tirer le connecteur de la prise de courant. Contrôlez régulièrement le connecteur et le câble, et, en cas d'endommagement, faites les remplacer par un atelier de service après-vente agréé. Remplacer le câble de raccordement secteur uniquement par le type de câble indiqué dans la liste des pièces de rechange. Ne pas exposer l'appareil à la pluie. L'appareil doit uniquement être utilisé par des personnes formées pour son maniement et chargées de son utilisation. Avant toute utilisation, toutes les informations, instructions et formations sur l'utilisation de l'appareil et sur les matières pour lesquelles il est utilisé ainsi que sur le comportement sûr à adopter lors de l'évacuation du matériau aspiré doivent être fournies à l'opérateur. Pour des raisons de sécurité, exploiter l'appareil uniquement avec une prise de courant reliée à la terre. Utiliser la prise de courant sur l'appareil uniquement dans le but indiqué dans la notice d'utilisation. Utiliser uniquement des accessoires d'origine Festool. En cas de non-utilisation, ainsi que lors des travaux de maintenance et de nettoyage, débrancher le connecteur de la prise de courant. Ne pas soulever et transporter l'appareil par le biais de la poignée à l'aide d'un crochet de palan ou d'un engin de levage.

Mise en service AVERTISSEMENT Tension ou fréquence non admissible ! Risque d'accident X La tension et la fréquence d'alimentation électrique doivent être conformes aux indications de la plaque signalétique. X En Amérique du nord, utilisez uniquement les outils Festool fonctionnant sous une tension de 120 V/60 Hz.

Première mise en service X Ouvrez les agrafes de fermeture [2-2] et retirez la partie supérieure de l'appareil [2-1]. X Retirez les accessoires de la cuve de collecte [2-3] et de l'emballage ! X Placez un sac filtre ou un sac d'élimination des déchets dans la cuve de collecte (voir chapitres 7.6 et 7.7). X Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]. X Montez l'enrouleur de câble sur la face arrière de l'aspirateur mobile (voir figure [3]). X Raccordez le tuyau d’aspiration à l'appareil. Marche/Arrêt X Branchez la fiche secteur dans une prise de courant dotée d'une terre. AVERTISSEMENT Risques de blessures dus à un démarrage incontrôlé des outils X Avant de commuter l'interrupteur en position "AUTO" ou "MAN", s'assurer que l'outil raccordé soit arrêté. L'interrupteur [1-8] sert à allumer et éteindre l'appareil. Position d'interrupteur "0" La prise de l'appareil [1-3] est hors tension ; l'aspirateur mobile est désactivé. Position d'interrupteur "MAN" La prise de l'appareil [1-3] est sous tension ; l'aspirateur mobile démarre. Position d'interrupteur "AUTO" La prise de l'appareil [1-3] est sous tension ; l'aspirateur mobile démarre lors de la mise en marche de l'outil raccordé.

Raccordement d'un outil électrique AVERTISSEMENT Risques de blessures X Respectez les valeurs de raccordement maximales au niveau de la prise de l'appareil (voir chapitre "Caractéristiques techniques"). X Assurez-vous que l'outil électrique soit arrêté lors du branchement et du débranchement.

Raccordez l'outil électrique sur la prise de l'appareil [1-3]. Grâce à l'intégration du module prises de courant (fourni avec CTL 26 E SD), vous pouvez utiliser l'aspirateur mobile comme suit : – CTL 26 E SD E/A : module prises de courant avec dispositif de mise en route automatique pour l'utilisation de deux outils électriques : p. ex. 2 meuleuses, 1 scie sauteuse + 1 meuleuse – CTL 26 E SD : module prises de courant avec alimentation électrique permanente pour l'utilisation en tant que câble prolongateur : p. ex. chargeur, lampe, etc. L La puissance totale prélevée ne doit pas dépasser la valeur indiquée, indépendamment du type de prise de courant. Raccordement d'un outil pneumatique AVERTISSEMENT Risques de blessures X Assurez-vous que l'outil pneumatique soit arrêté lors du branchement et du débranchement. Avec le montage du module d'air comprimé [1-2] (496141 ; pour CTL 36 E LE, CTL 36 E LE AC contenu dans le volume de livraison), le dispositif d'enclenchement automatique de l'aspirateur mobile fonctionne également en relation avec des outils pneumatiques. Nous recommandons le montage supplémentaire de l'unité d'alimentation VE (495886). L'unité d'alimentation filtre et huile l'air comprimé, et permet de réguler la

pression d'air. Une pièce de raccordement (454757) est disponible pour le raccordement d'outils pneumatiques Festool avec système IAS. Afin de garantir un fonctionnement irréprochable du dispositif d'enclenchement automatique, la pression de service de l'outil doit être de 6 bars. Régulation de la force d'aspiration La puissance d'aspiration peut être régulée par le biais du dispositif de régulation de la puissance d’aspiration [1-9]. Ceci permet une adaptation précise à différentes tâches d'aspiration. Serrage du frein Le déplacement involontaire de l'aspirateur mobile est empêché en rabattant le levier de frein [1-13]. Pour ce faire, soulever légèrement l'aspirateur mobile à l'avant et presser le levier de frein vers le bas, jusqu'à ce qu'il s'enclenche. Pour desserrer le frein, pressez le levier [1-12]. Protection thermique Afin de protéger l'appareil contre une surtempérature, une protection thermique coupe l'aspirateur mobile avant d'atteindre une température critique. X Mettre l'aspirateur mobile hors tension et le laisser refroidir pendant env. 5 minutes. L Si l'aspirateur mobile ne peut ensuite pas être remis en marche, veuillez consulter un atelier du service après-vente Festool. Remplacement du sac filtre Retrait du sac filtre [4] X Ouvrez les agrafes de fermeture [2-2] et retirez la partie supérieure de l'appareil [2-1]. X Retirez le sac filtre. X Éliminez le sac filtre usagé conformément aux prescriptions légales. X Nettoyez la cuve de collecte [2-3]. Insertion du sac filtre [5] X Insérez un nouveau sac filtre (FIS-CT 26/

36) (figure [5]). Important : Veillez à ce

que le verrou s'enclenche. X Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]. L Assurez-vous de ne pas coincer le sac filtre entre la partie supérieure et la partie inférieure.

Remplacement du sac d'élimination des déchets Retrait du sac d'élimination des déchets [6] X Ouvrez les agrafes de fermeture [2-2] et retirez la partie supérieure de l'appareil [2-1]. X Fermez le sac d'élimination des déchets. X Retirez le sac d'élimination des déchets. X Éliminez le sac d'élimination des déchets usagé conformément aux prescriptions légales. X Nettoyez la cuve de collecte [2-3]. Insertion du sac d'élimination des déchets [7] X Placez un nouveau sac d'élimination des déchets (ENS-CT26/36) dans les orifices du réservoir et verrouillez ce dernier. Important : les ouvertures latérales du sac d'élimination des déchets doivent être à l'intérieur de la cuve de collecte. Veillez à ce que le verrou s'enclenche. X Placez le sac d'élimination des déchets sur les rebords du réservoir. Veillez à ce que les contacts [10-2] ne soient pas couverts. X Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2].

Maniement Rangement du tuyau : après le travail, vous pouvez guider le tuyau d’aspiration à travers l'ouverture [8-3] et le déposer dans le compartiment de rangement du tuyau. Vous pouvez guider le câble d'alimentation à travers l'ouverture [8-2] et le déposer également dans le compartiment de rangement du tuyau. Insert Systainer SysDoc : un Systainer peut être fixé sur la surface de rangement au moyen des deux verrous [8-1].

AUTOClean - Nettoyer le filtre principal (uniquement modèles avec AutoClean) Pour garantir une haute dépression d’aspiration constante pour des poussières fines, il est possible de régler [1-7] en continu la fréquence du nettoyage automatique à l'aide du

commutateur. Utilisez le nettoyage automatique uniquement en combinaison avec un sac d'élimination des déchets (conformément à la catégorie de poussières ’L’). Pour l'aspiration de liquides ou l'utilisation d'un sac filtre, placer le commutateur [1-7] en position 0. X En cas de poussières importantes, placez le nettoyage automatique [1-7] sur la valeur maximale. Nettoyage manuel En cas de baisse de la dépression d’aspiration, le nettoyage peut être démarré manuellement en tournant [18] le commutateur sur le symbole AC d'un côté ou de l'autre du commutateur. En cas de fort encrassement du filtre principal, nous recommandons un nettoyage complet : X placez le dispositif de régulation de la puissance d’aspiration [1-9] sur la dépression d’aspiration maximale. X Du plat de la main, fermez l'ouverture des buses ou du tuyau d'aspiration pendant 10 secondes. X Tournez le commutateur [1-8] sur le symbole AC. L En cas d'utilisation de l'obturateur CT-VS (N° de commande : 497926), le nettoyage complet est possible sans démontage de l'outil électrique raccordé. En cas d'utilisation intensive avec des poussières adhérentes, un nettoyage mécanique du filtre principal (par exemple par aspiration) peut s'avérer nécessaire. Utilisez lors une protection respiratoire ! Particularités CTL 36 E AC- LHS Pour utiliser l'aspirateur en combinaison avec le PLANEX : X Utilisez le tuyau d’aspiration D 36 mm x 3,5 m-AS fourni résistant aux plis. X Utilisez le manchon d'aspiration spécial fourni pour raccorder le PLANEX. X Placez l'obturateur fourni CT-VS entre l'ouverture d'aspiration [1-1] et le tuyau d’aspiration. X Montez le porte-outil selon la notice de montage fournie.

CTL/ CTL AC CLEANTEX

Pour les travaux d'aspiration avec le PLANEX, utilisez exclusivement le sac d'élimination des déchets pour une élimination sans poussière.

Aspiration de substances sèches ATTENTION Poussières nocives pour la santé Lésions des voies respiratoires X Utilisez un sac filtre ou un sac d'élimination des déchets lors de l'aspiration de substances dangereuses ! Respectez le point suivant lors de l'aspiration de poussières générées par des outils électriques en fonctionnement : Si l'air évacué est recyclé dans le local, un taux de renouvellement d'air L suffisant doit être présent dans le local. Afin de respecter les valeurs limites exigées, le débit volumique recyclé doit être au maximum de 50 % du débit volumique d'air frais (volume du local VR x taux de renouvellement de l'air LW). Respectez en outre les prescriptions régionales. Attention : un filtre principal humide se colmate plus rapidement lorsque des matières sèches sont aspirées. C'est pourquoi le filtre principal devrait être séché ou remplacé par un filtre sec avant l'aspiration de poussières. Aspiration de liquides Avant d'aspirer des liquides, retirez le sac filtre ou le sac d'élimination des déchets (voir

chapitre 7.6). L'utilisation d'un filtre pour liquide spécial est recommandée.

Lorsque la hauteur de remplissage maximale, l'aspiration est interrompue automatiquement. ATTENTION Émergence de mousse et de liquides X Arrêtez immédiatement l'appareil et videz la cuve de collecte. Système antistatique Lors de l'aspiration, il en résulte des charges d'électricité statique par frottement dans le tuyau d’aspiration. Ces charges peuvent se manifester par des chocs électriques désagréables pour l'opérateur. Pour dériver ces

charges d'électricité statique, l'aspirateur mobile est équipé de série avec un système antistatique. A cet égard, il convient toutefois d'utiliser le tuyau d’aspiration antistatique fourni. Après le travail X Uniquement pour les modèles avec AutoClean : nettoyez le filtre principal automatiquement ou manuellement (voir

X Arrêtez l'aspirateur mobile et débranchez la fiche secteur. X Enroulez le câble d'alimentation secteur. X Videz la cuve de collecte. X Déposez l'aspirateur mobile dans un local sec et protégé contre tout utilisation non autorisée.

Entretien et maintenance AVERTISSEMENT Risques de blessures, choc électrique X Avant tout travail de maintenance ou d'entretien, retirez toujours la fiche secteur de la prise de courant ! X Toute opération de réparation ou d'entretien nécessitant l'ouverture du boîtier moteur ne peut être entreprise que par un atelier de service après-vente agréé. Les dispositifs de protection et les composants endommagés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé, dans la mesure où cela n'est pas spécifié différemment dans la notice d'utilisation. Observez les consignes suivantes : – Un contrôle technique doit être effectué au moins une fois par an par le fabricant ou une personne instruite (endommagement du filtre, étanchéité de l'appareil et fonctionnement des dispositifs de contrôle, etc.). – Lors de l'exécution des travaux de maintenance et de réparation, tous les objets contaminés qui ne peuvent pas être nettoyés de façon satisfaisante doivent être éliminés. De tels objets doivent être éliminés dans des sachets imperméables, en accord avec les prescriptions en vigueur pour l'élimination de tels déchets.

Remplacement du filtre principal NOTA Endommagement du moteur X N'aspirez jamais alors que le filtre principal n'est pas monté : risque d'endommagement du moteur.

Ouvrez les agrafes de fermeture [2-2] et retirez la partie supérieure de l'appareil [2-1]. Tournez la partie supérieure de l'appareil de manière à ce que le filtre principal soit dirigé vers le haut (figure[9]). Relevez la poignée [9-1] et retirez le support[9-2]. Retirez le filtre principal usagé [9-3] et remplacez-le par un neuf. Éliminez le filtre principal usagé conformément aux prescriptions légales. Placez le support [9-2] et abaissez la poignée [9-1] jusqu'à ce qu'elle s'encliquette. Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2].

Vidage de la cuve de collecte Après avoir retiré la partie supérieure, la cuve de collecte [2-3] peut être vidée. X Après l'aspiration de liquides, nettoyez régulièrement les capteurs de niveau [10-1] à l'aide d'un chiffon doux et examinez leur état.

Accessoires Utilisez uniquement les accessoires Festool et consommables Festool d'origine prévus pour cette machine, car ces composants systèmes sont parfaitement adaptés les uns par rapport aux autres. Si vous utilisez des accessoires et consommables d'autres marques, la qualité du résultat peut être dégradée et les recours en garantie peuvent être soumis à des restrictions. L'usure de la machine ou votre charge personnelle peuvent augmenter selon chaque application. Pour cette raison, protégez-vous, votre machine et vos droits à la garantie en utilisant exclusivement des accessoires Festool et des consommables Festool d'origine !

Vous trouverez les références de commande des accessoires et des filtres dans votre catalogue Festool ou sur le site Internet "www.festool.com". Modules Les modules suivants sont disponibles dans la gamme d'accessoires de l'aspirateur et peuvent être montés [1-2] sur la fiche modulaire par un atelier de service après-vente agréé : – module pneumatique, – module de prise de courant avec alimentation électrique permanente, – module de prise de courant avec dispositif d'enclenchement automatique (pas pour variante GB 110 V), – module pour satellite d'alimentation (EAA), pour l'utilisation du dispositif d'enclenchement automatique sur le satellite EAA. Vous trouverez des informations complémentaires concernant les modules sur le site Internet "www.festool.com".

Recyclage Ne jetez pas les outils électriques avec les ordures ménagères! Eliminez les appareils, les accessoires et les emballages de façon compatible avec l'environnement. Respectez en cela les dispositions nationales en vigueur .

Garantie Nous accordons pour nos appareils une garantie pour tout défaut de matière et vice de fabrication conformément aux spécifications légales de chaque pays considéré, toutefois pour un minimum de 12 mois. A l'intérieur des états de l'Union Européenne, la durée de la garantie est de 24 mois (justificatif par la facture ou le bordereau de livraison). Les dommages provenant en particulier de l'usure naturelle, d'une surcharge, d'une manipulation non conforme ou imputables à l'utilisateur ou à une utilisation contraire à la notice d'utilisation, ou connus au moment de l'achat, sont exclus de la garantie. Sont également exclus les dommages résultant de l'utilisation d'accessoires et de consommables (plateau de ponçage par exemple) qui ne sont pas des pièces d'origine Festool. Les réclamations ne peuvent être acceptées que si l'appareil est renvoyé, sans être désassemblé, au fournisseur ou à un service après-vente Festool agréé. Conservez bien la

CTL/ CTL AC CLEANTEX

notice d'utilisation, les consignes de sécurité, la nomenclature des pièces de rechange et l'attestation d'achat. Pour le reste, les conditions de garantie en vigueur du fabricant sont applicables. Remarque Nous nous réservons le droit de modifier les caractéristiques techniques mentionnées en raison de nos travaux continus de recherche et de développement.

Déclaration de conformité

REACh pour les produits Festool, leurs accessoires et les consommables : REACh est le nom de la directive sur les produits chimiques applicable à l'ensemble de l'Europe depuis 2007. En notre qualité d'« utilisateur en aval », en l'occurrence de fabricant de produits, nous sommes tenus à un devoir d'information vis-à-vis de notre clientèle. Afin de vous tenir systématiquement informés des dernières nouveautés ainsi que des substances susceptibles de figurer sur la liste des candidats et rentrant dans la composition de nos produits, nous avons créé le site Internet suivant : www.festool.com/reach 495851, 495853, 495854,

Année du marquage CE : CTL 26 E, CTL 36 E,

Nous déclarons sous notre seule responsabilité, que ce produit est conforme aux directives et normes suivantes : 2006/42/CE, 2004/108/CE, EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3. Festool GmbH Wertstr. 20, D-73240 Wendlingen Dr. Johannes Steimel Directeur recherche, développement, documentation technique
