CTL 36 E LE AC - Teollisuusimuri FESTOOL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Mobiili teollisuusimuri
Merkki	FESTOOL
Malli	CTL 36 E LE AC
Säiliön tilavuus	36 litraa
Mitat (P × L × K)	630 × 365 × 596 mm
Paino	15,2 kg
Sähkönsyöttö	110-240 V, 50/60 Hz
Ottoteho	350 - 1200 W
Maks. ilmavirta	234 m³/h (3900 l/min)
Maks. alipaine	24 000 Pa
Suodatinpinta-ala	6318 cm²
Virtajohdon pituus	7,5 m
Imuletku	D 27 mm × 3,5 m, antistaattinen
Melutaso	71 dB(A) EN 60704-2-1 mukaan
Suojausluokka	IP X4
Pölyluokka	L (haitallisille pölyille, enintään 1 mg/m³)
Päätoiminnot	Automaattinen puhdistus AutoClean, imutehon säätö, antistaattinen järjestelmä, nesteiden imurointi, pysäköintijarru, letkusäilytyslokero, Systainer-tuki
Säännöllinen huolto	Suodatinpussin (FIS-CT 26/36) tai hävityspussin (ENS-CT26/36) vaihto, pääsuodattimen puhdistus, säiliön tyhjennys, tasoanturien puhdistus
Saatavilla olevat varaosat	Suodatinpussi, hävityspussi, pääsuodatin, CT-VS -suljin, letkut, moduulit (pistorasia, paineilma jne.)
Takuu	24 kuukautta EU:ssa, 12 kuukautta lain minimi
Vaatimustenmukaisuus	CE, direktiivit 2006/42/EY, 2004/108/EY, EN 60335-1, EN 60335-2-69
Yleisiä tietoja	Valmistaja: Festool, Wertstr. 20, D-73240 Wendlingen. Käyttöohje saatavilla useilla kielillä osoitteessa notice-facile.com

Usein kysytyt kysymykset - CTL 36 E LE AC FESTOOL

Mikä on CTL 36 E LE AC -imurin säiliön kapasiteetti?

Keruun säiliön tilavuus on 36 litraa.

Voinko imuroida nesteitä tällä imurilla?

Kyllä, imuri voi imuroida nesteitä. Poista suodatinpussi tai hävityspussi ja käytä erityistä nestesuodatinta. Automaattinen pysäytys aktivoituu suurimmalla täyttökorkeudella.

Miten AutoClean-järjestelmä toimii?

AutoClean-järjestelmä puhdistaa pääsuodattimen automaattisesti. Voit säätää puhdistustiheyttä kytkimellä [1-7]. Käytä sitä vain hävityspussin kanssa. Nesteitä tai suodatinpussia varten aseta kytkin asentoon 0.

Miten vaihdan suodatinpussin?

Avaa sulkukiinnikkeet, poista yläosa, poista vanha suodatinpussi (FIS-CT 26/36) ja aseta uusi paikalleen varmistaen, että lukitus napsahtaa. Sulje yläosa.

Mikä on suurin imuteho?

Ottoteho on 350–1200 W, maks. ilmavirta 234 m³/h ja maks. alipaine 24 000 Pa.

Voidaanko imuria käyttää paineilmatyökalujen kanssa?

Kyllä, sisäänrakennetun paineilmatyökalumoduulin (CTL 36 E LE AC) ansiosta imuri käynnistyy automaattisesti paineilmatyökaluja käytettäessä. Käyttöpaineen tulee olla 6 baaria.

Mitkä ovat laitteen mitat ja paino?

Mitat: 630 × 365 × 596 mm. Paino: 15,2 kg.

Miten imutehoa säädetään?

Käytä imutehon säätölaitetta [1-9] sovittaaksesi imuvoiman tehtävään.

Mitkä ovat suositellut lisävarusteet PLANEX-hiontaan?

Käytä D 36 mm -tukkeumia kestävää letkua, erityistä imuliitäntää, CT-VS -suljinta ja yksinomaan hävityspussia. Asenna työkaluteline ohjeiden mukaan.

Miten pääsuodatinta huolletaan?

Manuaalinen puhdistus on mahdollista sulkemalla letkun aukko ja kääntämällä kytkin AC-symbolille. Täydellistä puhdistusta varten sulje aukko 10 sekunniksi ja käytä AC-kytkintä. Jos suodatin on hyvin likainen, mekaaninen puhdistus voi olla tarpeen.

KÄYTTÖOHJE CTL 36 E LE AC FESTOOL

paa. 0j. Jcb aannn Sina

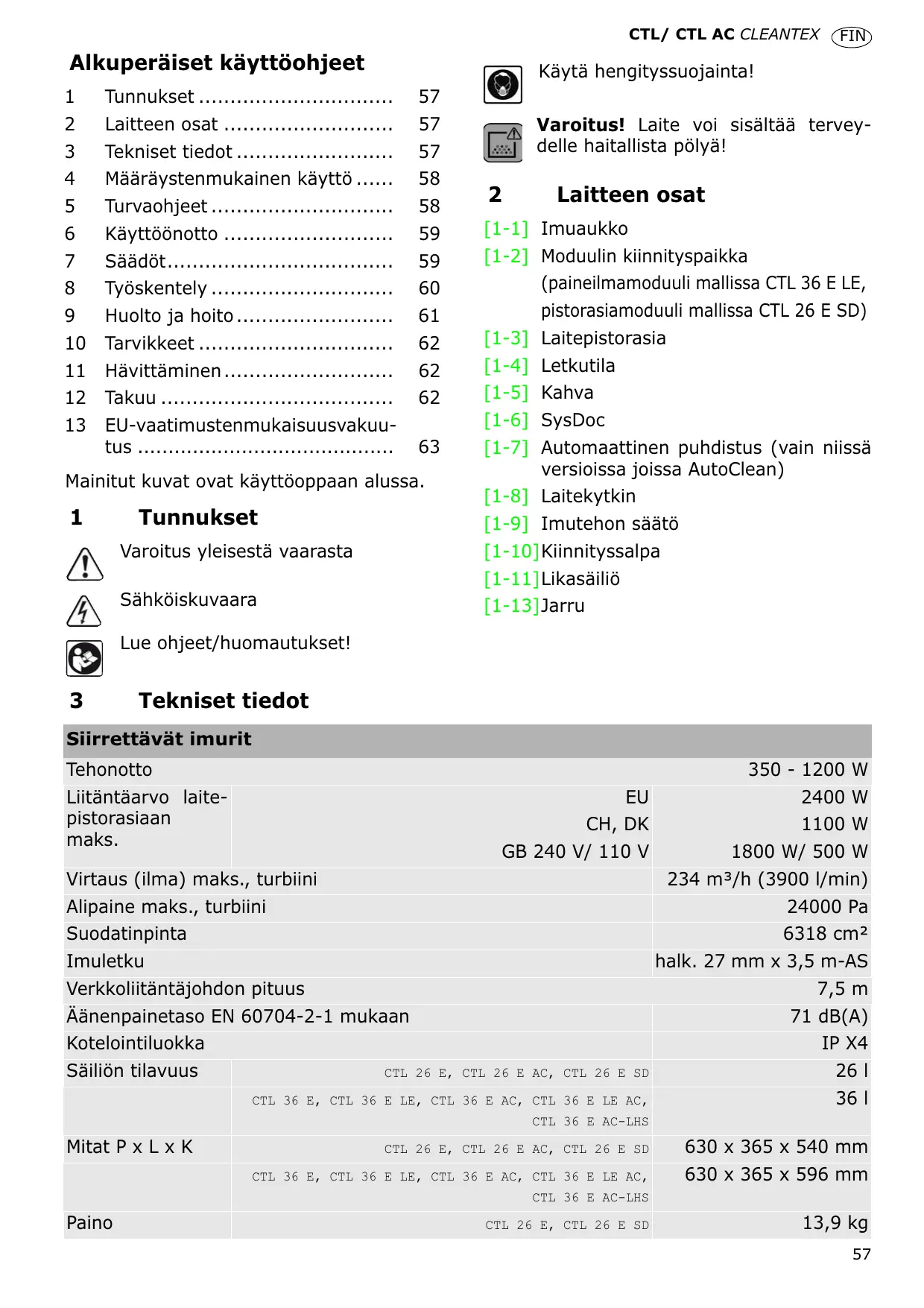

Alkuperäiset käyttoohjeet

1 Tunnukset 57
2 Laitteen osat 57
3 Tekniset tiedot 57
4 Määräystenmukainen käytto...... 58
5 Turvaohjeet 58
6 Kayttöönotto 59
7 Säädöt. 59
8 Työskentely 60
9 Huolto ja hoito 61
10 Tarvikkeet 62
11 Havittäminen 62
12 Takuu 62
13 EU-vaatimustenmukaisuusvakuutus 63

Mainitut kuvat ovat käyttooppaan alussa.

1 Tunnukset

Varoitus yleisestäaarasta

Sahköiskuvaara

Lue ohjeet/huomautukset!

3 Tekniset tiedot

Käytä hengityssuojainta!

Varoitus! Laite voi sisältaa tervey-delle Haitallista polyä!

2 Laitteen osat

[1-1] Imuaukko
[1-2] Moduulin kiinnityspaikka (paineilmamoduuli mallissa CTL 36 E LE, pistorasiamoduuli mallissa CTL 26 E SD)
[1-3] Laitepistorasia
[1-4] Letkutila
[1-5] Kahva
[1-6] SysDoc
[1-7] Automaattinen puhdistus (vain niissä versioissa joissa AutoClean)
[1-8] Laitekytkin
[1-9] Imutehon säätö
[1-10]Kiinnityssalpa
[1-11]Likasaillio
[1-13]Jarru

Siirrettävät imurit
Tehonotto		350 - 1200 W
Liitäntäarvo laite-pistorasiaan maks.	EU CH, DK GB 240 V/ 110 V	2400 W 1100 W 1800 W/ 500 W
Virtaus (ilma) maks., turbiini		234 m³/h (3900 l/min)
Alipaine maks., turbiini		24000 Pa
Suodatinpinta		6318 cm²
Imulektu		halk. 27 mm x 3,5 m-AS
Verkkoliitäntäjohndon pituus		7,5 m
Äänenpainetaso EN 60704-2-1 mukaan		71 dB(A)
Kotelointiluokka		IP X4
Säiliön tilavuus	CTL 26 E, CTL 26 E AC, CTL 26 E SD	26 I
	CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS	36 I
Mitat P x L x K	CTL 26 E, CTL 26 E AC, CTL 26 E SD	630 x 365 x 540 mm
	CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS	630 x 365 x 596 mm
Paino	CTL 26 E, CTL 26 E SD	13,9 kg

Siirrettävät imurit

	CTL 36 E, CTL 36 E LE	14,4 kg
	CTL 26 E AC	14,7 kg
	CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS	15,2 kg

4 Määräystenmukainen käytto

Siirrettävat imurit soveltuvat märäysten mukaan käytettäessä terveydelle Haitallisen, suurimmalta sallitulta pitoisuudeltaan enintään 1 mg/m³ ja polyluokkaa 'L' vastaavan polyn imurointiin normin IEC 60335-2-69 mukaan.

Siirrettävä imuri soveltuu maäräysten mu-kaan käytettäessä veden imurointiin.

Siirrettävä imuri sopii vaativaan ammattikäyttoön normien EN 60335-1 ja EN 60335-2-69 mukaan.

Ohjeiden vastaisesta käytösta aiheutuneista vahingoista ja onnettomuaksista vastaa koneen käyttäjä.

5 Turvaohjeet

! Varoitus! Lue kaikki turva- ja käytöohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyonti voi aiheuttaa sahköiskun, tulipalon ja/taivakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttoohjeet myöhempää tarvetta varten.

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaanlukien lapset) käytettäväksi, jotka ovat fyysisiltä, aistimellisila tai henkisiltä kyvyiltaän rajoitteisia tai joilta puuttuu käyttoön tarvittava kokemus ja/ tai tietämys, paitsi jos käyttoä on valvomassa turvallisuudesta vastaava henkilö tai häneltä on saatu opastus laitteen käyttoön. Lapsia tulee valvoa, etta he eivat pääse leikkimaan laitteen kanssa.

• Varoitus: Laite voi sisältaa terveydelle Haitallista polyä. Tyhjennyksen sekä huoltoyöt, mukaanlukien suodatinvaihto, saavat suorittaa vain valtuutetut ammatthenkilöt asiaankuuluvan suojavarustuksen kanssa. Älä käytä laitetta ilman täydellisesti paikalleen asennettua suodatjärjestelmää.
• Käsiteltäessä ja imuroitaessa terveydelle vaarallista pölyä pitäehdottomasti nou

dattaa maakohtaisia turvallisuusmaäräykssä ja huomioida materiaalien valmistajien antamat tiedot.

• Kun laitetta käytetään polynpoistoon, raja- arvon ylittäviä polypitoisuuksa tai huomattavan suuria tammi- tai pyökkipolymaärä imuroitaessa imuroinnin saa tehdä vain yhdestä ainoasta polyähteestä (sähkö- tai paineilmatyokalu).
  Rajahdys- ja palovaara: Alä imuroi kipinoita tai kuumaa polyä; alä imuroi palonarkaa tai rajahdysaltista polyä (esim. magnesium, alumiini, poikkeuksena puu); alä imuroi palonarkoja ja rajahdysalttieta nesteitta (esim. bensiini, ohenne); alä imuroi syövytäviä nesteitta/kiintoaineita (esim. hapot, emäsliuokset, liuottimet). Tämä siirrettäva imuri soveltuu maalipölyn imurointiin. Käytä laitetta vain riittävan hyvin tuuletetussa tilassa (noudata maakohtaisia työsuojelumääräyksiä).
• Älä vaurioita sahköjohtoa (esim. yliajamalla, kiskomalla, ...). Suojaa kuumuudelta, öljytä ja teräviltä reunoilta. Älä irrota pistoketta pistorasiasta johdosta vetämällä.
• Tarkasta pistoke ja johto saannöllisesti ja anna valtuutetun huoltokorjaamon vaihtaa ne uusiin, jos havaitset niissä vaurioita. Sähköjhdon saa korvata vain varaosalistassa ilmoitetulla johtotyyppillä.
• Älä altista laitetta sateelle.
• Laitetta saavat käyttilä vain sellaiset henkilöt, jotka ovat saaneet opastuksen ja lu-van sen käyttoön.
• Ennen laitteen käytön aloittamista käytä-jän täytyy saada koneen ja materiaaalien käyttoön ja imuroidun polyn turvallisen hav-vittämseen liittyvät tiedot, ohjeet ja koulutukset.
• Laitetta saa käytträ turvallisuussyistä vain suojamaadoitetusta pistorasiasta.
• Käytä laitteessa olevaa pistorasiaa vain ohjeissa ilmoitettuun tarkoitukseen.
• Käytä vain alkuperäisiä Festool-tarvikkeita.
• Vedä pistoke pois pistorasiasta, jos laitetta ei käytetä tai ennen kuin alat tekemään

laitteeseen liittyviä huolto- ja puhdistustöitä.

• Älä kiinnitä nosturinkoukkua tai taljaa kah-vaan dostamista tai kuljettamista varten.

6 Käyttoönotto

VAROITUS

Kielletty jannite tai taajuus!

Onnettomusvaara

Virtalähteen verkkojännitteen ja taajuuden taytyy olla yhdenmukainen konekilvessä annettujen tietojen kanssa.
▶ Pohjois-Amerikassa voidaan käyttaa vain Festool-koneita, joiden jännite on 120 V/60 Hz.

6.1 Ensimmäinen käytöönottokerta

Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
- Ota tarvikeosat pois likasäiliösta [2-3] ja pakkauksesta!
Laita suodatin- tai jatepussi likasäiliöän (katso luku 7.6 ja 7.7).
Aseta yläosa [2-1] paikalleen ja sulje kiin-nityssalvat [2-2].
Asenna johdon käärintäpidin siirrettävän imurin taustapuolle (ks. kuva [3]).
Kytke imulektu laitteeseen.

6.2 Päälle-/poiskytkentä

Kytke verkkopistoke suojamaadoitettuun pistorasiaan.

VAROITUS

Loukkaantumisvaara hallitsemattomasti käynnistyvien työkalujen takia

Varmista ennen kytkimen käantämistä asentoon "AUTO" tai "MAN", etta paikalleen liitetty tyokalu on kytketty pois toiminnasta.

Kytkin [1-8] toimii pälle-/poiskytkimene.

Kytkimen asento '0'

Laitepistorasia [1-3] on vIRRaton, siirrettävä imuri on kytketty pois toiminnasta.

Kytkimen asento 'MAN'

Laitepistorasia [1-3] on virtaajohtava, siirrettävä imuri käynistyy.

Kytkimen asento 'Auto'

Laitepistorasia [1-3] on virtaajohtava, siirrettävä imuri käynnistyy, kun paikalleen lii-tetty työvaline kyktetään toimintaan.

7 Säädöt

7.1 Sähkötyökalun kytkenta

VAROITUS

Loukkaantumisvaara

▶ Huomioi laitepistorasian suurimmat sallitut liitäntäarvot (ks. luku Tekniset tiedot).
▶ Huolehdi kiinnityksen ja irrotuksen yhtey-dessä siitä, etta sahkötyokalu on kytketty pois toiminnasta.

▶ Kytke sahkötyökalu laitepistorasiaan [1-3]. Pistorasiamoduulin (mallissa CTL 26 E SD sisältyy toimitukseen) asentamalla voit käytää siirrettävää imuria seuraavasti:

• CTL 26 E SD E/A: Pistorasiamoduuli kyt-kentäautomatiikalla kahden sahkötyokalun käyttoön: esim. 2 biomakonetta, 1 pistosaha + 1 biomakone
• CTL 26 E SD: Pistorasiamoduuli jatkuvalla virransyötöllä jatkojohtokäyttoön: esim. latauslaite, valaisin yms.

Pistorasiatyypista riippumatta virranoton kokonauteho ei saa ylittä ilmoitettua arvoa.

7.2 Paineilmatyökalun kytkentä

VAROITUS

Loukkaantumisvaara

▶ Huolehdi kiinnityksen ja irrotuksen yhtey dessä siitä, että paineilmatyökalu on kyt-ketty pois toiminnasta.

Asentamalla paineilmamoduuli [1-2] (496141; mallissa CTL 36 E LE, CTL 36 E LE AC kuuluu toimitukseen) siirrettävän imurin paällekytkentäautomatiikka toimii myös paineilmatyökalujen yhteydessä.

Lisäksi suosittelemme asentamaan syöttöyksikön VE (495886). Syöttöyksikkö suodattaa ja öljyää paineilman ja mahdollistaa ilmanpaineen säädön. IAS-järkestelmällä varustetujen Festool-paineilmatyökalujen kytkenta varten on saatavana IAS-liitäntäkappale (454757).

Kytkentäautomatiikan moitteettoman toiminnan takaamiseksi työkalun käyttopainen tätyyy olla 6 baria.

7.3 Imuvoiman säätö

Imutehon saaatimesta [1-9] voidaan saataa imutehoa. Tamahdollistaa tarkan sovituksen mit erilaisimiin imuroointitehtaviin.

7.4 Jarrun lukitus

Painamalla mustaa jarruvipua [1-13] estät siirrettävää imuria vierimästä paikaltaan. Nosta sitä varten siirrettävää imuria hieman etupuoleltaan ja paina musta jarruvipu alas, niin että se lukittuu paikalleen. Kun haluat avata lukituksen, paina vihreaävipua [1-12].

7.5 Lämpösulake

Ylikuumentumisen estämiseksi lampösulake katkaisee ennen kriittisen lampötilan saavuttamista siirrettävän imurin toiminnan.

Kytke siirrettävä imuri pois pälta ja anna jäahtyän. 5 minuutin ajan.
① Jos siirrettävä imuri ei suostu tämän jäl-keen enää käynnistymään, ota sinä tapa-ukssessa yhteyttä Festool-huoltokorja-amoon.

7.6 Suodatinpussin vaihto

Suodatinpussin irrotus [4]

Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] poised.
Ota suodatinpussi pois.
Hävität käytösta pointettu suodatinpussi lakimäräysten mukaan.
▶ Puhdistalikasailio [2-3].

Suodatinpussin asennus [5]

Laita uusi suodatinpussi (FIS-CT 26/36) paikalleen (kuva [5]). Tärkeää: Paina suodatinpussin muhvi voimakkaasti paikalleen imuaukon liitäntään.
Aseta yläosa [2-1] paikalleen ja sulje kiin-nityssalvat [2-2].
① Huolehdi siitä, ettei suodatinpussi jää ju-miin ylä- ja alaosan valiin.

7.7 Jätepussin vaihto

Jätepussin poistaminen [6]

Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] poised.
▶ Sulje jätepussi.
Ota jätepussi pois.
Hävitätä käytösta poistetty jatepussi lakimäräysten mukaan.
▶ Puhdistalikasäiliö [2-3].

Jätepussin asentaminen [7]

Laita ja lukitse uusi jatepussi (ENS-CT26/36) säilion liitantäputkeen.
Tärkeä: Jätepussin sivuaukkojen täytyy olla likasälioni sisäpuolella. Huolehdi siitä, etta salpa lukkiutuu paikalleen.
Kännä jatepussin reunat säiliön laitojen yli.

! Huolehdi siitä, että koskettimet [10-2] ovat vapaana.
Aseta yläosa [2-1] paikalleen ja sulje kiin-nityssalvat [2-2].

8 Työskently

8.1 Käsittely

Letkutila: Töiden jälkeen voit ohjata imulekt-kun aukon [8-3] kautta talteen letkutilaan. Aukon [8-2] kautta voit ohjata sähköjohdon talteen niinikään letkutilaan.

Systainer-alusta SysDoc: Alustapinnalle voit asentaa molempien kiinnittimien [8-1] avulla Systainerin.

8.2 AUTOClean - pääsuodattinen puhdistus (vain niissä versioissa joissa AutoClean)

Jotta imuteho pysyisi tasaisen tehokkaana hienojakoisenkin polyn yhteydessa, voit säätä käantönupista [1-7] automaattisen puhdistuksen taajuutta portaattomasti. Käytä automaattista puhdistusta vain yhdessä jatepussin (joka tayttä polyluokan 'L' vaatmukset) kanssa.

Kytke markämuroinnin ja suodatinpussila työskentelyn yhteydessä käantönuppi [1-7] asentoon 0.

Säädä suuren polymäärän yhteydessä automaattinen puhdistus [1-7] maksimiartovoonsa.

Manuaalinen puhdistus

Mikäli imuteho alkaa laskemaan, puhdistus voidaan käynnistäa manuaali-sesti käntämälla laitekytkin [1-8] tunnuksen AC kohdalle laitekytkimen jommallakummalla puolella.

Jos paäsuodatin on erittäin likainen, suosittelemme suorittamaan tāydellisen puhdistuksen:

• Aseta imutehon säädin [1-9] maksimi-imuteholle.
  ▶ Sulje kämmenellä suulakkeen tai letkun aukko 10 sekunniki si.

Käälla laitekytkin [1-8] tunnuksen AC kohdalle.
① Käytämällä sulkuluistia CT-VS (tilausnummer: 497926) tāydellinen puhdistus voidaan tehdä ilman kytketyn sahkötyökalun irrottamista.

Pääsuodatin tulee tietyissä tapauksissa puhdistaa mekaanisesti (esim. imuroimalla), jos imuria käytetään runsaasti ja poly on herkästi tarttuvaa. Käytä tällöin hengityssuojainta!

8.3 Erikoisominaisuudet CTL 36 E AC-LHS

Kun haluat käyttaa siirrettävää imuria yh-dessä PLANEX in kanssa:

Käytä oheista taivutustakestävää imulektkua halk. 36 mm x 3,5 m-AS.
Käytä oheista erikoisimumuhvia PLANEX in kytkentaan.
Aseta oheinen sulkuluisti CT-VS imuaukon [1-1] ja imuletkun valiin.
Asenna työkalupidin oheisten asennusohjeiden mukaan.
Vähäpolyisen työskentelyn takaamiseksi käytä PLANEX in yhteydessä imurointiin yksinomaan jätepussia.

8.4 Kuivien aineiden imurointi

HUOMIO

Terveydelle Haitallista polyä Hengitysteiden loukkaantumisvaara

Käytä terveydelle Haitallisten aineiden imurointiin suodatin- tai jätepussi!

Huomioi imuroidessasi toiminassa olevien sähkötyokalujen aikaansaamaa polyä:

Jos poistoilma ohjataan takaisin työtilaan, tällöin huoneessa täytyy olla riittävän hyvä ilman vaihtuvus L. Vaadittavien raja- arvojen noudattamiseksi takaisin huoneeseen ohjattu virtaus saa olla korkeintaan 50 % raittiin ilman virtauksesta (huoneen tilavus V_R x ilman vaihtuvus L_W ). Noudata tämän lisäksi paikallisia märäryksiä.

Huomio: Kostea pääsuodatin tutkeutuu nopeammin, kun imuroidaan kuivia aineita. Tästä syystä pääsuodatin Kannattaa kuivattaa tai korvata kuivalla ennen polyn imurointia.

8.5 Nesteiden imurointi

Ennen kuin alat imuroimaan nesteitä, poista suodatin- tai jatepussi (katso luku 7.6). Suosittelemme käytämään erityistä markäsuodatinta.

Kun suurin sallittu taytömaärä saavutetaan, imurointi keskeytetään automaattisesti.

HUOMIO

Laitteesta ulosvuotava vaahto ja nesteet

Sammuta laite valittomasti ja tyhjennä likasailio.

8.6 Antistatic-järkestelmä

Imulektkussa tapahtuvan hankauksen takia imuroitaessa syntyy staattisia varauksia. Kayttajä voi havaita tämän ilmion epamiellytävista sahköiskuista. Näiden staattisten varausten poisjohtamiseksi siirrettävä imuri on varustetu vakiona Antistatic-järjestelmällä. Sitä varten laitteessa täytyy kayttä oheista Antistatic-imulektua.

8.7 Töden jälkeen

Vain niissä versioissa joissa AutoClean: Puhdista pääsuodatin automaattisesti tai manuaalisesti (katso luku 8.2).
- Sammuta siirrettävä imuri ja vedä verkkopistoke irti.
Kääriverkkojohtorullalle.
Tyhjennä likasäiliö.
Laita siirrettävä imuri talteen kuivaan tlaan, jossa se on suojassa luvattomalta käytöltä.

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

• Irrota sähkopistoke aina pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia huolto- ja puhistustöitä!
  ▶ Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin suojuksen avaamista, on suoritettava valtuutetussa asiakaspalvelukorjaamossa.

Vaurioituneet varolaitteet ja osat taytyy korjauttaa tai vaihddatta valtuutetussa ammatikorjaamossa, mikali kayttöohjeissa ei ole muutoin mainittu.

Noudata seuraavia ohjeita:

• Vähintään kerran vuodessa valmistajan tai ammattihenkilön tāytyy tehdä laitteelle polytekninen tarkastus, esim. ettei suodattimessa ole vauriota, laite on tiivis ja sāätolaitteet toimivat kunnolla.
• Huolto- ja korjaustöiden yhteydessä kaikki likaiset osat, joita ei voida puhdistaa tyydytävästi, täytyy havittä. Sellaiset osat täytyy toimittaa havitettäviksi tiiviissä pusseissa paikallisten jätehuoltomäräysten mukaan.

9.1 Pääsuodattimen vaihto

HUMAUTUS

Moottorin vauroitumisvaara

Alä missän tapauksessa imuroi ilman paikallaan olevaa pääsuodatinta, koska muuten moottori voi vaurioitua.
Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
Kännä laitteen yläosa ylosalaisin, niin että pääsuodatin osoittaa ylospän (kuva[9]).
Käännävipu [9-1] ylös ja ota pidin [9-2] pois.
- Ota käytetty pääsuodatin [9-3] poised ja korvaa uudella.
Hävität käytösta poistetty paäsuodatin lakimaäräysten mukaan.
Laita pidin [9-2] paikalleen ja käännävipu [9-1] alas, niin että se lukittuu.
Aseta yläosa [2-1] paikalleen ja sulje kiin-nityssalvat [2-2].

9.2 Likasäiliönt tyhjennys

Yläosan irrottamisen jälkeen likasäiliö [2-3] voidaan tyhjentää.
▶ Puhdista nesteiden imuroinnin jälkeen saännöllisesti tayttötason ilmaisimet [10-1] pehmeällä liinalla ja tarkasta ne vaurioiden varalta.

10 Tarvikkeet

Käytä vain tälle koneelle tarkoitettuja alkuperäisia Festool-tarvikkeita ja Festool-kulutusmateriaialeja, koska namä järkestelmäk componentit on sovitetu parhaalla mahdollisella ravalla toisiinsa. Muiden valmistajien tarvikkeiden ja kulutusmaterialialien käytto voi huonontaa työtulostenThatua ja rajoittaa oikeutta takuuvaatimuksiin. Käytökohteesta

riippuen ne voivat lisātä koneen kulumista tai koneen kayttājän rasittumista. Varmista siksi omajakeonesi turvallisuus ja takuun sālyminen kayttāmällä ainoastaan alkuperäisiā Festool-tarvikkeita ja Festool-kulutusmateriaaaleja!

Tarvikkeiden ja suodattimen tilausnummerot voit katsoa Festool-tuoteluettelosta tai Internet-osoitteesta "www.festool.com".

10.1 Moduulit

Siirrettävän imurin käytömahdollisuuksien laajentamiseksi tarvikeohjelmaan kuuluu seuraavia moduuleita, jotka on mahdollista asennuttaa [1-2] moduulilitäntään valtuute-tussa huoltokorjaamossa:

• Paineilmamoduuli
• Jatkuvalla virransyötöllä varustetty pistorasiamoduuli
• Kytkentäautomatiikalla varustetty pistorasiamoduuli (ei versiolle GB 110 V)
• Moduuli energia-/imuampelille (EAA) kyt-kentäautomatiikan käytämiseksi EAA:sta. Moduuleihn liittyvä lisätietoja saat Internetosoitteesta "www.festool.com".

11 Havittäminen

Alä havita laitetta talousjatteiden mu-kana! Toimita käytösta pointetut koneet, li-satarvikkeet ja pakkaukset ympäristöä säästävän kierratykseen. Noudata maakohtaisia märäyksiä.

12 Takuu

Annamme koneillemme materiaali- ja valmistusvirheiden osalta takuun maakohtaisten lakimäräysten mukaan, kuitenkin vähintään 12 kuukaudeksi. EU-maissa takuuika on 24 kuukautta (lasku tai vastaanottodistus toimii tositteena). Takuuei koske vaurioita, jotka johtuvat luonnolisesta kulumisesta, ylikuormituksesta, epäasianmukaisesta käsittelystä, käytäjan itse aiheuttamista vahingoista tai käyttoohjeen vastaisesta käytösta, tai jotka olivat tiedossa ostohetkellä. Takuuei myöskään mata vaurioita, jotka johtuvat muiden kuin Festoolin valmistamien tarvikkeiden ja kulutusmaterialiaalien (esim. hiomalautanen) käytösta.

Voimme hyväksyä takuuvaateet ainoastaansilloin, kun laite lahetetaän purkamattomana laitteen toimittajalle tai valtuutetulle Festoolhuoltokorjaamolle. Säilytä käyttoohjeet, turvaohjeet, varaosalista ja ostotosite hyvässältesse. Multa osin pätevat aina viimeisimmät valmistajan takuuehedot.

Huomautus

Jatkuvan tutkimus- ja tuotekehitystyön myö-tä pidätämme oikeudet muutoksiin nähin tekniin tietoihin nahden.

13 EU-vaatimustemmukaisuus-vakuutus

Siirrettävää imuri	Sarjanumero
CTL 26 E	495851, 495853, 495854, 495855
CTL 26 E SD (E/A)	497067, 497068
CTL 26 E AC	496529, 496531, 496532, 496533
CTL 36 E	495484, 495859, 495860, 495861
CTL 36 E AC, CTL 36 E AC-LHS	496537, 496539, 496540 496541, 497989, 498073
CTL 36 E LE	495863, 495864, 496946
CTL 36 E LE AC	496543
CE-hyväksyntämkerkinnän vuosi:
CTL 26 E, CTL 36 E, CTL 36 E LE	2008
CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS	2010

Täten vakuutamme vastaavamme siitä, että tämä tuote on seuraavien direktiivien ja(normen mukainen:

2006/42/EY, 2004/108/EY, EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

p9a. D. Jd aann nn

Tutkimus- ja tuotekehitysosaston sekä tekni-sen dokumentoinnin päällikkö 11.05.2010

REACH Festool-tuotteille, niiden tarvikkeille ja kulutusmaterialiaeille:

REACH on vuodesta 2007 lahtien koko Euroopassa voimassaoleva kemikaaleja koskeva asetus. Käytämme kemikaaleja tuotteidemme valmistuksessa ja olemme tietoisia tiedotusvelvollisuustamme asiakkaillemme. Olemme avanneet asiakkaitamme varten seuraavan Web-sivuston, josta voit aina katsoa viimeisimmät tiedot tuotteissamme mahdollisesti käytettävista aineista:

www.festool.com/reach

Original brugsanvisning

paa. D. Jdaannn Slinnc
